Калькулятор расчета листов ондулина для крыши

Установка доборных элементов

При монтаже оригинальных доборных элементов для ондулиновой крыши так же, как и с листами, в местах стыковки необходим напуск:

— для конька 125 мм;

— для щипца (фронтона) 150 мм;

— для ендовы (или примыкания крыши к стене) 100…150 мм.

«Родные» доборные элементы для ондулина – ендова, конек, планка примыкания, не удобны в монтаже из-за гибкости и малой длины. Сложно добиться ровной линии конька, ветровой планки. Монтажники крыш рекомендуют устанавливать кровельные элементы из листового металла с цветным полимерным покрытием. Небольшое отличие по цвету компенсируется четкостью линий и форм. Для установки комплектующих из жести следует пользоваться специальными саморезами с уплотнительной прокладкой под шляпкой. Уплотнитель обеспечит герметичность в местах крепления.

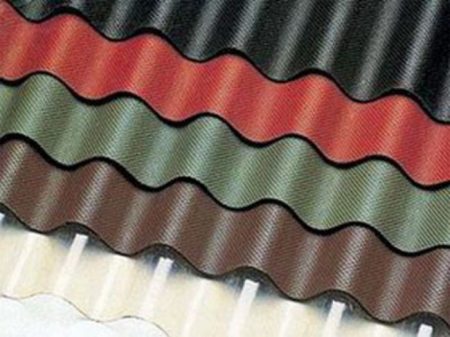

Почему именно ондулин?

Почему для покрытия кровель многие домовладельцы выбирают именно ондулин? Все дело в отличных эксплуатационных качествах материала. Ондулин относятся к категории мягких кровельных покрытий. Основа ондулина – целлюлозные волокна, минеральные компоненты и смолы.

Пропитывается покрытие модифицированным битумом. Основные плюсы использования ондулина:

• покрытие получается достаточно прочным, оно может прослужить несколько десятков лет;
• ондулин абсолютно непроницаем для воды, поэтому даже самые сильные ливни не смогут ослабить его защитные свойства;
• ондулин плохо проводит тепло и звуки, поэтому такая кровля является теплосберегающей и шумоизолирующей;

материал легко обрабатывается и монтируется, поэтому при наличии начальных строительных навыков можно браться за сооружение ондулиновой кровли самостоятельно.

Расчет ондулина на крышу

Ондулин — это кровельный материал, в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор, который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.

Тип 2 — двухскатная крыша с равными скатами.

Тип 3 — двухскатная крыша с разными скатами.

Тип 4 — мансардная крыша.

Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

Тип 6 — вальмовая крыша.

Тип 7 — трехскатная крыша.

Тип 8 — многоскатная крыша.

В данной инструкции будут рассмотрены только те параметры, которые относятся к материалу ондулин. Что касается параметров кровли, то о них Вы можете узнать открыв калькулятор «Расчет профнастила на крышу».

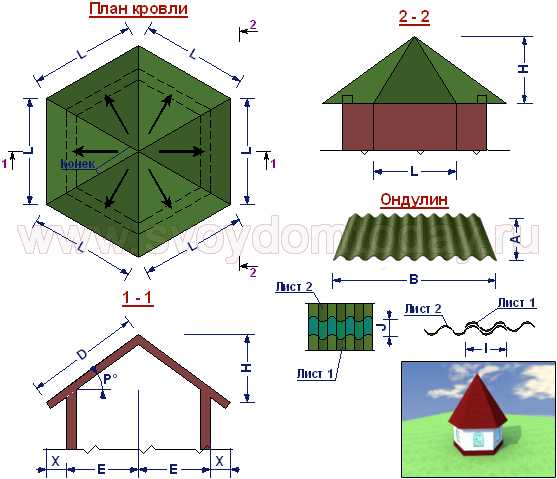

Исходные данные

Длина листа (A) — размер листа ондулина вдоль волн. Стандартная длина равна 2000 мм.

Ширина листа (В) — размер листа ондулина поперек волн. Стандартная ширина равна 950 мм.

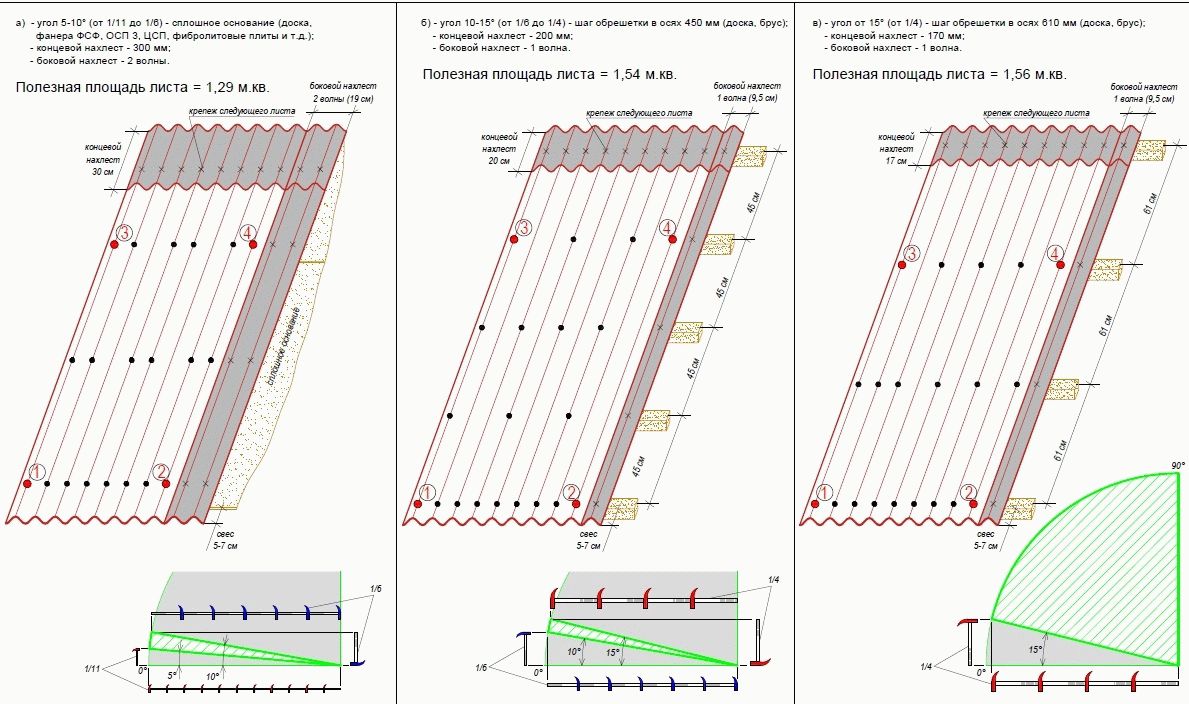

Нахлесты вдоль (I) и поперек (J) волн — данные величины зависят от угла наклона крыши:

• угол до 10° — I = 400 мм (две волны), J = 300 мм;
• угол 10-15° — I = 200 мм (одна волна), J = 200 мм;
• угол более 15° — I = 200 мм (одна волна), J = 170 мм;

Цена за 1 м2 — указывается в том случае, если приобретаемый ондулин продается за 1 м2.

Цена за 1 шт — то же самое, только за 1 шт.

Примечание: кровельные гвозди считаются из условия, что на один лист приходится их 20 шт.

Устройство кровельного пирога

Кровельный пирог – это неотъемлемая часть конструкции кровли, включающая в свой состав слой теплоизоляции, а также гидроизоляционную защиту и пароизоляцию. Гидроизоляция защищает утеплитель от скопления в нем конденсата, а также от влаги, которая может проникнуть в него снаружи (дождевые, талые воды). Пароизоляционный слой предохраняет утеплитель от воздействия испарений, поступающих изнутри строения.

Важно: между утеплителем и покрытием кровли необходимо оставлять небольшой промежуток (примерно 5 см). Это обеспечит вентиляцию, которая предотвратит скопление конденсата в подкровельном пространстве. Схема кровельного пирога

Схема кровельного пирога

Кровельный пирог обычно обустраивается по следующей схеме:

• стропильная система;
• пароизоляционный слой;
• слой теплоизоляции;
• гидроизоляционная мембрана;
• контробрешетка и обрешетка;
• кровельное покрытие.

Пояснения по проведению расчетов

Прежде всего необходимо сделать важное уточнение – речь идет именно об оригинальной продукции «Onduline», в том числе и произведенной на российском предприятии. Обновленный ассортимент в настоящее время включает две основных модели листов — «ОНДУЛИН SMART» и «ОНДУЛИН DIY». Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART»

Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются

Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART». Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются.

В первую очередь необходимо определиться с площадью кровли. Хорошо, если она двух— или односкатная со скатами прямоугольной формы – в калькуляторе достаточно будет указать размеры по линии карниза и от карниза до конька.

Это интересно: Дизайн детской комнаты для разнополых детей — описываем все нюансы

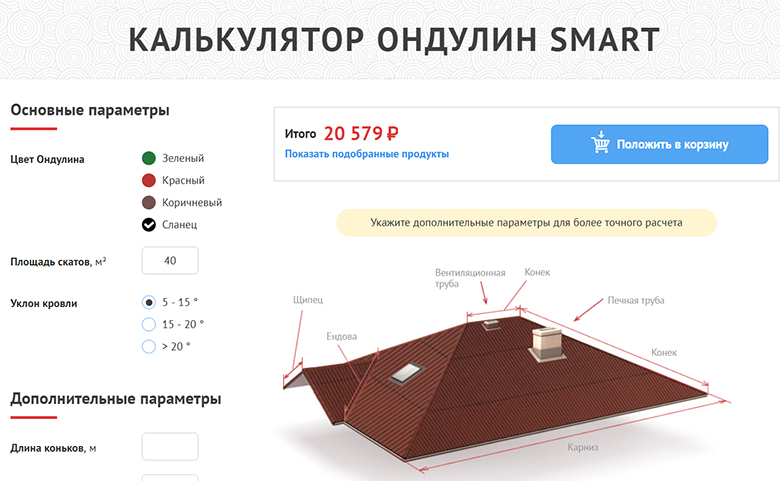

Инструкция к калькулятору

Если вы разобрались, как рассчитать ондулин, то остановите свое внимание на некоторых моментах его монтажа. Укладка ондулина производится, как и монтаж обычного шифера:

1. Проведите монтаж обрешетки крыши, учитывая наклон ската и направление ветра. Работу рекомендуется начинаться с подветренной стороны. Бруски обрешетки располагаются на одинаковом расстоянии. При скате кровли 20 градусов расстояние между брусками равно 600-800мм. В случае увеличения расстояния осуществляется монтаж дополнительных реек;

1. Первый ряд ондулина укладывается с нижнего правого угла. Для второго ряда необходимо на листе сделать продольный распил и начинать укладку с половины листа;

   Размещение крепления

1. Крепление лисов осуществляется по горизонтали специальными гвоздями (20 штук на лист). Первый ряд крепления размещается в каждую волну. Последующее крепление – в каждый второй гребень волны. При установке второго ряда делается нахлест необходимого размера на первый ряд;
2. В вертикальном направлении листы крепятся к бруску. Продольный нахлест должен быть не меньше 1 волны, а поперечный – не меньше 15 см;

1. Завершает работу укладки ондулина установка коньковых элементов. Их монтируют внахлест и крепят по гребню листа. На двухскатных крышах используются угловые коньковые элементы;

1. Для обустройства ендовы ондулином необходимо монтировать дополнительную обрешетку.

Для качественного монтажа крыши ондулином производится выпуск к этому материалу дополнительных кровельных аксессуаров:

1. гвозди;
2. ендова;
3. вентиляционная труба;
4. заполнитель карниза;
5. щипцовый элемент;
6. герметизирующая лента на самоклеящей основе.

В данной инструкции будут рассмотрены только те параметры, которые относятся к материалу ондулин. Что касается параметров кровли, то о них Вы можете узнать открыв калькулятор «Расчет профнастила на крышу».

Расчет покрытия для кровли

Удобный в использовании калькулятор кровли позволит узнать количество необходимого материала по квадратным метрам, количество доборных и комплектующих элементов. Если вы затрудняетесь с проведением расчета, закажите обратный звонок. Менеджеры Grand Line предоставят вам подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты, доставки и составят точную смету.

Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:

• наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
• наличие люков и других элементов, которые оставляют без кровельного покрытия.

Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента

Особое внимание уделяют размерам скатов

Перед проведением расчета необходимо выбрать материал (профнастил или металлочерепица). Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой.

Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.

Как рассчитать софиты для крыши?

Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.

При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.

Советуем к прочтению: Герметик кровельный для металла: виды, инструкция по применению

После завершения расчета добавьте заказ в корзину. Доставка кровельного материала возможна в любой регион Российской Федерации.

Преимущества и недостатки

Онлайн калькулятор расчета крыши с чертежами

Прежде чем раскрывать преимущества и недостатки ондулина, как кровельного материала, стоит более четко очертить круг его применения – это временные кровельные покрытия. Именно временные, поскольку 15 лет гарантии на покрытие – это не что иное, как гарантия от протечек самого материала, и достаточно большое время для того, чтобы подыскать более стойкое и надежное покрытие для здания.

К положительным качествам материала, безусловно, нужно отнести:

1. Экологическая чистота материала, ведь в нем нет асбеста, что делает ондулин более привлекательным относительно обычного шифера.
2. Легкость материала, и соответственно экономия на кровельной конструкции.
3. Легкость и простота монтажа.
4. Относительная дешевизна материала.
5. Наличие всех необходимых аксессуаров и дополнительных элементов, облегчающих устройство кровли.

Но столь долгий список положительных качеств и достоинств материала во многом нивелируется тем, что ондулин из-за наличия натуральных волокон и битумной пропитки, к сожалению, является довольно горючим материалом, этот минус во многом снижается за счет покрытия листов специальными минеральными составами, но это не решает его главной проблемы.

Еще одной, правда, менее опасным с потребительской точки зрения проблемой по сравнению с горючестью, является выгорание материала вследствие воздействия на покрытие ультрафиолета, это очень заметно в первый год эксплуатации покрытия, но в последующем, изменение цвета будет не столь заметным.

Расчёт материала для обычной крыши

Во время данной операции следует учесть некоторые нюансы.

• Габариты листа ондулина.
• Габариты напусков, которые зависят от степени уклона кровли. Если уклон составляет приблизительно десять градусов, то напуск должен быть не более 30 сантиметров, для более значительных уклонов требуется напуск не более 20 сантиметров.
• Боковые нахлесты. В этом случае размер данных элементов напрямую зависит от угла наклона. При наклоне до десяти градусов необходимы две волны нахлеста, при большем угле нужна одна волна.

Пример расчета площади односкатной крыши

Также очень важно вычислить площадь нахлестов. Стандартный лист данного стройматериала имеет площадь 1.9 квадратных метра, для нахлеста потребуется по 30 сантиметров с каждой грани, в итоге рабочая площадь одного фрагмента выходит около 1.6 квадратных метра

Это необходимо учитывать во время подсчета количества фрагментов стройматериала.

Расчет листов ондулина для обустройства кровли можно произвести посредством компьютерных программ. Также следует увеличить полученное количество на 20%, таким образом, вы обезопасите себя от нехватки стройматериала в случае ошибки.

Расчет конька

Длина ондулинового конька составляет один метр. Полезная длина данного элемента составляет 85 сантиметра, а это значит, что необходимый нахлест должен быть в 15 сантиметров.

Коньковая деталь

Расчет потребности в шипце

Данный элемент используется для обустройства фронтонов. Длина детали составляет 1.1 метра, а полезная длина 0.95 метра.

Расчет покрывающего фартука и герметизирующей ленты

Оба эти элемента используются для герметизации стыков стройматериала и труб, поэтому для них достаточно провести один расчет. Полезная длина покрывающего фартука составляет около 84 сантиметров, а длина ленты не превышает 2.5 метра.

Расчет количества гвоздей

Данное число можно найти, используя следующую формулу: D=N х 20 + L коньков х 20 + L щипцов х 4 + L примыканий к стене х 10. Но если вам не очень хочется углубляться в расчеты, то можно воспользоваться простым правило – для каждого листа стройматериала необходимо использовать не менее двадцати гвоздей.

Для монтажа конька на кровлю потребуется 254 гвоздя. Данное число можно получить, если учесть длину конька, которая составляет 12 метров, длину волны в 9.5 сантиметра, а также тот факт, что конек должен закрепляться с двух граней на каждую волну стройматериала.

Монтаж ондулиновых листов с помощью гвоздей

По такому же принципу необходимо рассчитать количество гвоздей для ендовы.

Шипец закрепляется точно так же, как и конек. Считается, что для крепления шпица требуется 12 гвоздей, то есть для каждой грани требуется 6 гвоздей.

Полученные результаты необходимо сложить и на всякий случай приобрести на сотню-две больше крепежных деталей, чем необходимо. Так рассчитывают доборные элементы для ондулина.

Как производиться расчет листов ондулина и можно ли это сделать самостоятельно?

В процессе выбора кровельного материала многие останавливаются на ондулине. Это прочный, надежный, устойчивый к действию влаги и, при этом, имеющий доступную цену материал. Перед покупкой материала следует произвести расчет количества листов ондулина на крышу, ведь, несмотря на невысокую стоимость материала, переплачивать за лишние листы нет смысла. Еще хуже будет, если материала не хватит и придется останавливать работу, чтобы докупить недостающий материал.

Правильно произведенный расчет материалов – это основа экономии финансов в строительстве

Важно, чтобы в процессе работы не приходилось останавливать монтаж, если вдруг закончились какие-то необходимые комплектующие детали или материалы

Но и покупать материалы с солидным запасом неразумно, так как нерациональное расходование средств приводит к перерасходу бюджета. Если в качестве кровельного материала выбран ондулин, то произвести расчет необходимого количества материала будет несложно.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
2. Гидроизоляция. Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50×50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Основные материалы для производства

Для производства ондулина используют следующие материалы.

• Целлюлоза получается путем выделения из растительного сырья и включает в себя распиловку дерева, очистку его от коры, измельчение до размеров щепы, варку в течение продолжительного времени в щелочном растворе с добавлением химических реагентов, очистку от щелока и примесей, распиловку в размер и изготовление волокон.
• Битумы являются природными продуктами наподобие смолы твердой консистенции, представляющих собой смесь углеводородов с их азотистыми или кислородными производными. Битумы получают добычей в карьерах, очисткой от примесей и переработкой на заводах.
• Наиболее часто применяют наполнители из древесных опилок, хлопковых очесов, графит, кварц и др.
• Стекловолокно изготавливают из оплывов неорганического стекла. Используется то же сырье, что и для производства стекла. Этот материал очень упругий, не горит, не токсичен и чист экологически.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

1. Рассчитать полезный размер листа:

l_пол. = l_ф..— с₁              (1.1)

b_пол. = b_ф..— с₂  (1.2)

где l_пол., b_пол. – полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф. – фактическая длина и ширина листа соответственно, м;

с₁ – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂ – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=L_ф/L_пол             (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

 L_пол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элемента	Шаг крепления	Расход
Кровельный лист	См. п.5	20 шт. на 1 лист
Конёк	В каждую волну обоих скатов	20 шт. на 1 м. п.
Щипец	По 2 гвоздя с шагом 31 см (на каждую сторону)	16 шт. на 1 м. п.
Ендова	В каждую волну, с которой пересекается ендова	10-12 на 1м. п.
Торцевое примыкание к стене	В каждую волну	10 шт. на 1 м. п.
Боковое примыкание к стене	20-30 см	4-6 шт. на 1 м. п.
Внешний излом	В каждую волну	10 шт. на 1 м. п.
Внутренний излом	В каждую волну	10 шт. на 1 м. п.
Примыкание к печной трубе	По периметру трубы в каждую волну или через 20-30 см (если вдоль волны)	Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе	В каждую волну	10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

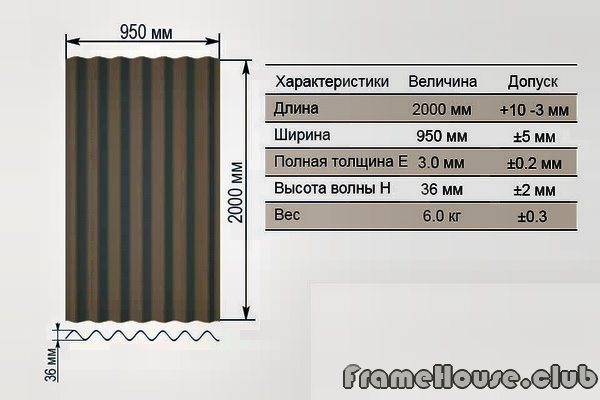

Характеристики материала

Как рассчитать ондулин на крышу? Чтобы сделать это правильно, следует вначале узнать его технические характеристики. Чтобы посчитать количество требуемых листов, нужно знать их размеры. У ондулина, эти параметры следующие:

1. Ширина листа составляет 960 миллиметров.
2. Длина ондулина равна двум метрам.
3. Толщина листа три миллиметра.
4. Площадь листа равна 1,92 квадратных метров.

Есть и другие технические характеристики. Например, водостойкость, устойчивость к нагрузкам и так далее. Для того, чтобы узнать сколько ондулина понадобиться для крыши, эти характеристики не нужны. Расчет можно произвести и без этих параметров.

Можно учитывать вес материала. Эта характеристика пригодится вам для расчета стропильной системы. Зная вес ондулина, а он составляет 6,5 килограммов на каждый лист, можно рассчитать постоянные нагрузки.

Расчет ондулина на крышу: онлайн калькулятор

Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.

• При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
• Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
• В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.

При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.

Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.

Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.

ВАЖНО!

Как пользоваться калькулятором:

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши,
• Расчет вальмовой крыши,
• Расчет мансардной крыши.

Поля калькулятора

Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Советуем к прочтению: Какие бывают виды кровли и типы кровельных покрытий: фото, видео

Рассчитать
