Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Расчет количества бетона на фундамент

Расчеты необходимого количества бетона на фундамент — важный этап, в котором ни в коем случае нельзя допускать ошибок. При допущении ошибок, прежде всего, будет использован материал и останется в итоге. В дальнейшем применить его вы уже не сможете, а материал будет испорчен и так и останется неиспользованным. Во избежание ошибок и с целью сохранения материала, а также уменьшения финансовых затрат, нужно верно производить расчеты.

Как рассчитать количество бетона на фундамент? Как уже отмечалось ранее, каждый расчет зависит, в первую очередь, от того, какой тип фундамента используется.

Давайте рассмотрим каждый тип по отдельности.

Для заливки плитного фундамента

Расчет плитного фундамента является самым простым среди всех остальных расчетов.

Итак, формула такая: Объем плиты = длину основания параллелепипеда умножаем на ширину нашего основания, а затем умножаем на высоту параллелепипеда. Так, мы узнаем объем плиты.

Далее, нам нужно узнать объем арматуры.

Объем арматуры = количество прутьев умножаем на П ( постоянная величина 3,14), а затем умножаем на радиус арматуры ( в квадрате), а затем все это умножаем на длину прутьев.

Далее, нам нужно узнать объем бетона. Для этого, мы из объема плиты вычитаем объем арматуры.

Для заливки столбчатого фундамента

Какая же формула нужна для того чтобы рассчитать заливку столбчатого фундамента? Объем бетона = количество свай умножаем на П ( постоянная величина 3,14),  затем умножаем на диаметр сваи ( в квадрате) и умножаем на высоту имеющихся свай. Далее, все это мы делим на 4.

Для заливки ленточного фундамента

Объем бетона = общая площадь умноженная на высоту ленты.

Сегодня мы с вами разобрали, как определить и найти количество необходимого объема бетона для заливки различных типов фундаментов. Теперь вы знаете как правильно и грамотно произвести расчет .

Перед тем как подставить в формулы значения, еще раз убедитесь, что эти величины действительно такие, без изменений.

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Расчет расхода материалов

ленточного фундамента” width=”531″ height=”219″ />

Для того, чтобы рассчитать необходимое количество материалов, следует знать некоторые параметры:

  1. Ширину фундамента.
  2. Его длину.
  3. Высоту отливки.
  4. Ширину пояса.

Рассматривать на примере будет удобнее, поэтому в нашем примере ширина фундамента составит 5 м, длина 10 м, высота отливки 0,3 м, ширина пояса 0,2 м.

В первую очередь, необходимо вычислить полный объем отливки. Для этого, при использовании нехитрых формул, узнаем периметр основания, а потом полный объем отливки умножив периметр на ее высоту и ширину пояса.

По формуле это будет выглядеть так:

  • Р = АВ + ВС + СD + АD = 5 + 10 + 5 + 10 = 30;
  • V = 30 х 0,3 х 0,2 = 1,8;

Но на этом подсчеты не заканчиваются. Узнав самый главный параметр – объем отливки, занимающий 1,8 квадратных метров, следует рассчитать объем внутренней части фундамента, конкретнее говоря, того, что находится внутри фундаментной ленты.

Для этого, необходимо умножить ширину и длину основания на высоту отливки, в итоге у нас получается: 5 х 10 х 0,3 = 15 кубометров – это общий объем.

Объем отливки: 15 – 1,8 = 13,2 метров кубичных.

В итоге, следует узнать количество арматуры, которое потребуется для армирования.

К примеру, диаметр составляет 13 мм, в отливке – 2 горизонтальные нити, т.е. 2 прута, по вертикали прутья будут располагаться через каждые полметра. Поскольку периметр фундамента заранее известен – 30 м, то 30 х 2 (горизонтальные прутья) = 60 м. Расчет вертикальных прутьев: 60 х 2 + 2 = 122 прута (120 интервалов по 0,5 м и два по краям).

К данной сумме следует прибавить еще по одному пруту на угол здания. В общем получится 126 прутьев.

К примеру, высота прута составляет 60 см. В итоге: 126 х 0,6 = 75,6 м.

В конце расчетов производим вычисление материалов на опалубку.

Вообразим, что опалубка будет сооружаться с досок толщиной в 3 см, длиной в 7 м и шириной 25 см. Узнаем площадь боковых поверхностей: периметр следует умножить на высоту отливки, а затем на 2 (это запас без учета уменьшения внутреннего примера против наружного): 30 х 0,3 = 9 метров квадратных.

Площадь доски для опалубки: 7 х 0,25 = 1,75 квадратных метров; 9/1,75 = 5,14. Округлим вычисленное число 5,14 к 6. Это и будет необходимое количество досок – 6 досок длинной в 7 метров.

После проведения вычислений вы получите округленное количество необходимых материалов.

Как рассчитать сколько нужно бетона на ленточный фундамент.

Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек. Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

Как посчитать куб бетона для фундамента калькулятор.

Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

Периметр фундамента (L): 40 метров

Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент;
Высота(H) 1,5 метра;
Ширина(S) 0,7 метра.. Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40×1,5×0,7=42 м3

Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40×1,5×0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

Пример расчета бетона на ленточный фундамент.

Как посчитать кубы бетона на фундамент для дома. Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра. В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2). После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

  • V1=10×1,5×0,7=10,5 м3;
  • V2=30×1,5×0,5=22,5 м3;
  • V=10.5+22.5=33 кубических метра бетона.

Сферы применения.

Арматура, изготовленная из стеклопластика, применяется как в жилищном, так и в промышленном строительстве. Популярность данного материала, используемого для армирования фундаментов и других бетонных конструкций, в последнее время набирает все большие обороты.

Учитывая вышеперечисленные преимущества стеклопластиковой арматуры, можно сделать выводы о том, где лучше использовать этот инновационный материал, а где можно прибегнуть к наиболее традиционным и проверенным временем вариантам. Например, очень распространенными сферами использования арматуры, изготовленной из стеклопластика, является берегоукрепление, а также армирование дорожного покрытия на тех участках, где на него воздействуют агрессивные факторы внешней среды.

Стеклопластиковая арматура область применения. Арматура из стеклопластика часто используется при строительстве мостов и эстакад.

В коттеджном строительстве арматура, изготовленная из стеклопластика, также находит широкое применение. В частности, подобные изделия используют для армирования:

  • бетонных конструкций, выступающих в роли ограждения (следует иметь в виду, что нельзя использовать стеклопластиковые изделия для армирования несущих конструкций и перекрытий);
  • ленточных и других типов фундаментов;
  • кладки, выполняемой из газобетонных и пенобетонных блоков.

Применение стеклопластиковой арматуры в фундаменте. Композитная арматура применяется и при возведении стен по технологии несъёмной опалубки.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

  • воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
  • выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

  • провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
  • определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метраПроизведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

  • тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
  • конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
  • марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
  • уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

  1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
  2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
  3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
  4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
  5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
  6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
  7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.

Расчет арматуры для фундамента

Арматура — скелет фундамента. Основание армируется для компенсации влияния нагрузки от строения на изгиб и растяжение. Такой армпояс для дома обеспечит прочность фундамента и сохранность постройки надолго.

Каркас формируется с использованием стержней, направленных в трех плоскостях, образуя сетку. Для укладки основания под частные дома используются стержни диаметров 10, 12, 14, 16 мм. Критерии при выборе: тип грунта, климатические особенности местности, материалы для стен и предполагаемые размеры возводимой конструкции. Чем легче постройка – тем меньше диаметр.

Стержни при формировании сетки стыкуются внахлест или прямым наложением, скрепляются между собой варкой или при помощи проволоки (механический способ).

Определение размеров фундамента

Различные виды грунтов воспринимают без осадки определенные величины удельных нагрузок Р, т/м2. Этот показатель называется – расчетным сопротивлением грунта и обозначается как R, т/м2.

Основное условие для надежной работы фундамента: величина удельного давления дома на подошвенный грунт (описанная в п.1.3.) должна быть меньше расчетного сопротивления грунта.

Т.е. P < R, (1).

Как определить R? Эта величина регламентирована в нормативной документации – ДБН “Основания и фундаменты сооружений”. (Приложение 4).

Зная категорию грунта под подошвой фундамента (по геологическим исследованиям, отрывкой контрольных шурфов и т.д.) по таблицам приложения 4, приблизительно определяется величина R.

Например, величины R для грунтов, т/м2:

  • Галька (щебень) 60-40;
  • Гравий 50-35;
  • Песок крупный 60-50;
  • Средний 50-40;
  • Супеси 30-20;
  • Суглинки 30-10;
  • Глина 60-10.

Схема армирования

На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.

Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.

Его схема простая:

  • в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
  • устанавливают подставки (80-100 мм);
  • на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
  • вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
  • места, где они пересеклись, скрепляют вязкой проволоки или сваркой.

При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной

Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.

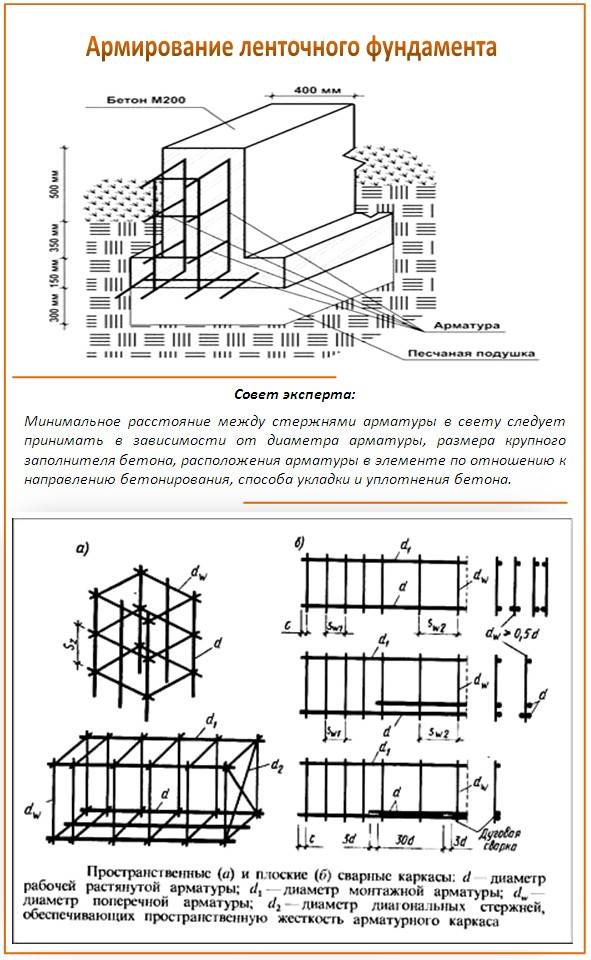

Схема армирования ленточного фундамента

Армирование ленточного фундамента-это ответственный этап, от которого зависит срок эксплуатации постройки. Армирование мелкозаглубленного и заглубленного фундаментов незначительно отличаются. В первом случае, укреплять основание значительно проще. К тому же, можно запланировать небольшой подвал. Он подходит для постройки основы для большей части деревянных зданий: дачи, бани, сельскохозяйственных построек.

Заглубленный тип фундамента закладывают под дома из камня с едиными бетонными перекрытиями или в здания, в которых планируется несколько этажей и подвалы. Конечно, в этом случае, потребуются большие финансовые вложения.

Потому как фундамент испытывает значительные нагрузки в процессе эксплуатации, необходимо армировать и верхние и нижние части. А если его высота превышает 150 мм, надо устанавить еще стальные стержни в поперечном и вертикальном направлениях. Усилить фундамент необходимо горячекатаной арматурой, диаметр которой составляет от 6 до 8 мм.

Рабочая арматура должна быть диаметром от 10 до 20 мм, а вспомогательная- от 6 до 10 мм. Пруты арматуры накладывают внахлест, для того, чтобы предотвратить наслаивание. Соединяют поперечные стержни с продольными специальными хомутами. Продольную арматуру следует расположить внутри сборного каркаса. После установки стержней, их необходимо связать. Это делается для того, чтобы в будущем на фундаменте не образовывались трещины и сколы.

Распределение арматуры выполняется в соответствии со строительными нормами СНиП 52-01-2003. В данном положении указывается, что дистанция между вертикально расположенными прутами рассчитывается, исходя из наполнителя бетона и способа его укладки.  Правило, регулируемое в СНиП 52-01-2003, указывает нормы укладки продольных прутов: расстояние между ними не должно быть больше 40 см.

Расчет арматурных прутьев для бетонной ленты фундамента

Как пример применения армирования сооружений в строительстве можно смело брать любой объект промышленного или частного назначения. Тем более, в индивидуальном строительстве малоэтажных коттеджей без армирования фундамента и стен невозможно достичь требуемой расчетной прочности конструкции. Для частного жилья, если это не легкий домик из древесины или щитовых каркасов, всегда возводится ленточный фундамент, а его армировать следует в обязательном порядке. И здесь придется рассчитывать не только объем бетонного раствора и вынутого грунта, но и проводить расчет количества арматуры, ее диаметра и марки. И не обязательно обращаться за выкладками в специализированную организацию, если можно это сделать своими силами.

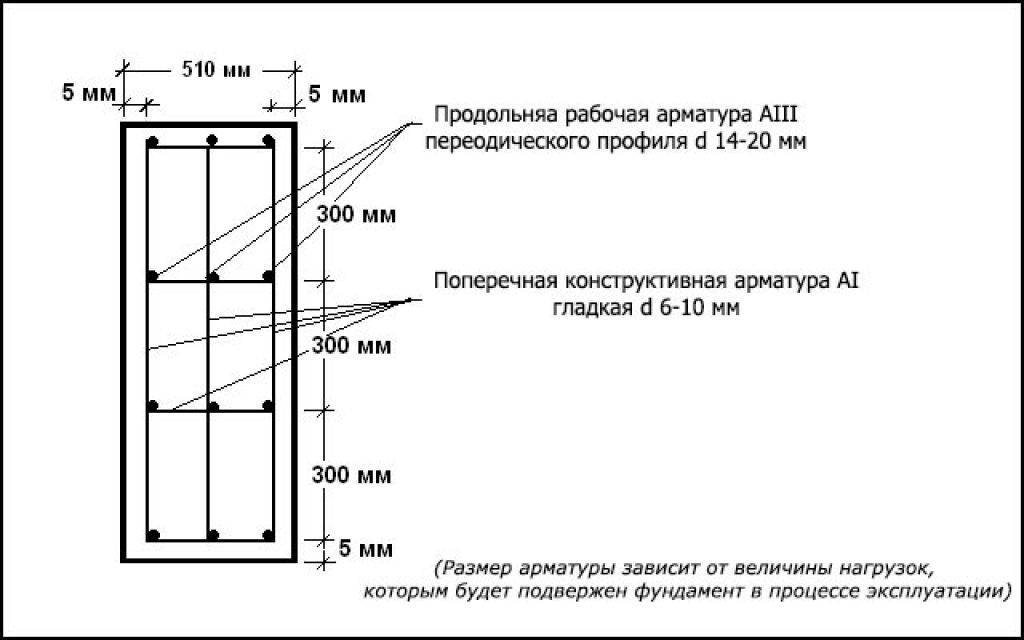

Схемы укладки прутьев арматуры в ленте основания

Для безошибочного вычисления

количества стержней в армирующем каркасе необходимо принять во внимание следующие факторы:

  1. Лента бетонного монолитного фундамента устроена так, что усилия на растяжение объекта прилагаются к поверхности ленты. Исходя из этой особенности конструкции основания, арматура глубоко в раствор не погружается;
  2. Армирующий каркас укладывается как минимум на расстоянии 50-60 мм от подошвы траншеи, поверхности фундамента и боков опалубки. Расстояние соблюдается именно с целью погрузить всю арматуру в бетон и дополнительно защитить металл от воздействия коррозии;
  3. Для длинных сторон армопояса используются стержни с ребристой поверхностью Ø 12-16 мм, что позволяет добиться максимального сцепления с бетонированной лентой основания дома;
  4. Для коротких поперечных и стоящих вертикально арматурных стержней используются прутья Ø 6-8 мм с гладкой поверхностью, так как нагружаться эти детали каркаса будут намного меньше, и тратить стройматериалы впустую здесь нет смысла. Особенно это касается протяженных и геометрически сложных конструкций;
  5. Между короткими арматурными стержнями, которые распложены вертикально и поперек армокаркаса, соблюдается шаг 20-60 мм.

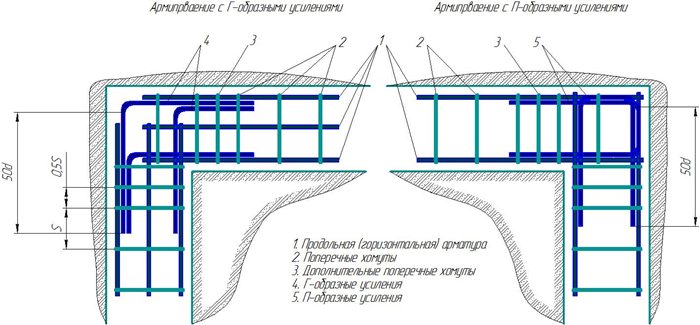

Армирование углов фундамента

Неопытные мастера ошибочно считают, что общее число прутьев, как и диаметр сечения арматуры, некритично пир приблизительном соблюдении расчетов. Поэтому, стараясь сэкономить на приобретении нужных материалов, закладывают в армокаркас проволоку, трубы, сетку, уголки и другую металлопрокатную продукцию, имеющую совершенно другие критерии прочности на растяжение, изгиб и излом. Такое наплевательское отношение к самому нагружаемому узлу дома в скором времени покажет себя тем, что фундамент начнет трескаться и деформироваться, передавая деформации на стены дома, перекрытия и даже кровлю. Не допускайте применения посторонних металлических изделий в построении армирующего каркаса, иначе долговечность вашего жилья будет под сомнением.

Самостоятельно рассчитать, сколько нужно арматуры, ее диаметр для монолитной ленты фундамента, закладываемого для частного дома, несложно, и такие расчеты скорее всего покажут, что для покупки материалов вы потратите не такую уж большую сумму из семейного бюджета, так как правильно составленная схема армирования – это оптимизированная схема, учитывающая все нагрузки и распределяющая арматуру по нужным местам, а не хаотично.

Варианты армирования ленты

Правильные расчеты армирования предполагают применение арматуры в разных схемах усиления бетона. В индивидуальном строительстве популярностью пользуются два варианта – армировка 4-мя прутьями, и армирование 6-ю прутьями, как показано на рисунке выше.

При выборе одной из приведенных схем отталкиваются от регламента СП 52-101-2003, согласно требованиям которого, предельное максимальное расстояние между рядом проходящими арматурными стержнями в одной укладке не должно превышать 400 мм, а расстояние между крайним длинным прутом и боковой поверхностью бетонной ленты определяется в 0,5-0,7 метра. При соблюдении этих условий и при ширине ленты 0,5 м используется схема армирования 6-ю прутьями. Диаметр коротких арматурных стержней, стоящих вертикально и монтируемых поперек сечения, для такой схемы рассчитывается по данным из таблицы ниже:

Условия работы арматурыМаксимальный диаметр арматурных прутьев, мм
Вертикальные прутья при высоте поперечного сечения бетонного основания менее 0,8 метра6 мм
Вертикальные прутья при высоте поперечного сечения бетонного основания более 0,8 метра8 мм
Поперечная арматура6 мм

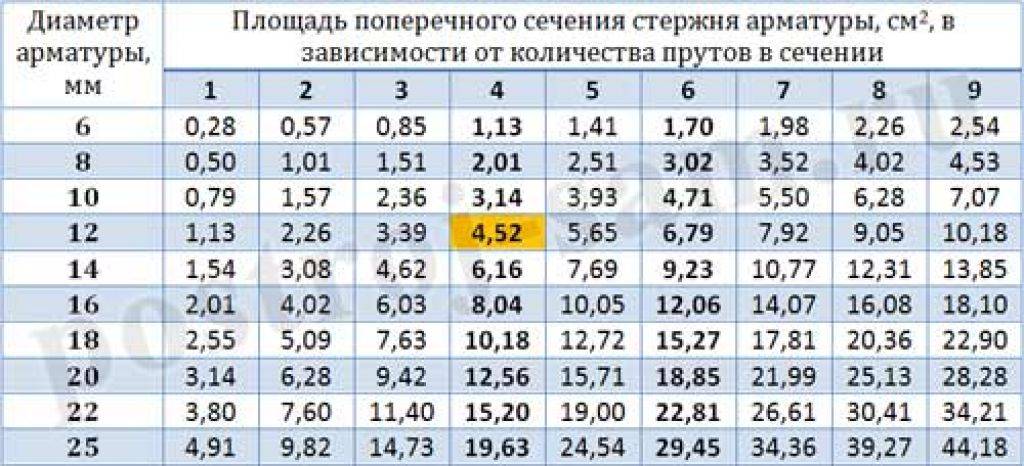

Как рассчитать диаметр прутьев

Расчет фундамента МЗЛФ для коттеджа 6хм

Выбран проект шале с размерами ленты:

  • наружный периметр 6х5 м;
  • ось 5,5х4,5 м;
  • ширина ленты 0,5 м, высота 0,7 м;
  • перегородка по ширине;
  • стандартные стержни арматуры 11,7 м.

На выходе получится лента длиной 25 м с площадью подошвы 12,5 квадратов, внешней поверхностью 17,5 м 2 . Для нее понадобится 9,625 куба бетона (учтен 10% запас), который весит 22,62 т, создает на грунт нагрузку 0,18 кг/см 2 .

Минимальные характеристики арматуры в этом случае получатся:

  • диаметр — 12 мм с поперечными стержнями 6 мм;
  • пояса — два по три стержня;
  • шаг поперечных стержней 0,35 м;
  • нахлест — 0,56 м;
  • количество продольного прутка — 140 кг либо 157,2 м;
  • количество поперечной арматуры — 38 кг либо 171,4 м;
  • опалубка — 42 шестиметровых доски шириной 15 см, опоры через 1 м в количестве 44 шт.

В калькуляторах бесплатных сервисов подставляются необходимые значения, на выходе получается подобие сметы, которую можно распечатать здесь же. Это снижает транспортные расходы, избавляет от большого запаса, который не пригодится в дальнейшем

На этапе заливки ленты важно не забыть о вентиляционных, технологических отверстиях. Первые необходимы для увеличения ресурса основания, цоколя, перекрытия нулевого цикла

Сквозь гильзы, установленные в технологических отверстиях, позже будут подводиться системы жизнеобеспечения. Выдалбливание/высверливание отверстий в застывшем бетоне чревато микротрещинами вокруг отверстий.

Рассчитываем монолитно-плитный фундамент

Прежде, чем начинать стройку, нужно провести исследования грунта, определить его тип и понять, какую нагрузку он сможет выдержать. Только на основе этих данных можно выполнить правильный расчет нужной площади основания дома.

Преимуществом фундамента из монолитной плиты является его большая площадь, которой он опирается на грунт.

Благодаря этому просчет сопротивляемости грунта можно вообще не производить, как если бы мы заливали межэтажные перекрытия.

Какой бы не была почва и из какого бы материала не был дом, конструкция его гарантированно выдержит. Естественно, если это частный малоэтажный коттедж, а не небоскреб или опора моста.

Инструменты и материалы для заливки

Благодаря простоте конструкции плита не требует специфичного, сложного и дорого инструмента. Чтобы залить фундамент, можно обойтись таким набором:

  • лопаты;
  • УШМ;
  • молоток,
  • топор;
  • ножовка;
  • уровень;
  • строительный нож;
  • шнур.

Хорошо, если для трамбовки песчаной фундаментной подушки будет использоваться виброплита. Но если ее нет, то можно обойтись и массивной ручной трамбовкой.

Материалов тоже потребуется не много, намного меньше, чем требуется при заливке плиты перекрытия:

  • бетон готовый или цемент, щебень, песок;
  • материал для гидроизоляции фундамента;
  • песок для подушки;
  • теплоизолятор для перекрытия доступа холоду к полу;
  • ребристая арматура;
  • проволока для связки арматуры;
  • подпорки для арматурного каркаса.

В жаркую и сухую погоду еще понадобится приобрести клеенку или другой укрывной материал, препятствующий быстрому высыханию бетона. Если фундамент закладывается без заглубления, то нельзя забывать про материал для опалубки.

Гидроизоляция нужна не только для перекрытия главного пути сырости, но и для того, чтобы при заливке вода не уходила из бетона в песок.

Поэтому слой гидроизоляции должен быть герметичным, цельным.

Смотрите нашу видео-подборку по теме:

Подсчитываем количество материалов

Подробное описание строительства монолитной или сборной фундаментной конструкции имеется в статье про технологию плитного фундамента и его устройство. Поэтому перейдем сразу к расчету материалов.

Проще всего посчитать количество бетона, которое пойдет на фундамент. Нужно просто определить объем будущей плиты, перемножив длину на ширину и высоту.

К примеру, если основание имеет размеры 9х8 метров и высоту 30 сантиметров, то придется заказывать или замешивать 21,6 куб.м. бетона.

Приведен схематический разрез монолитной плиты

С арматурой тоже не очень сложно. Подсчет производится в несколько этапов:

  • Исходя из размера ячейки, определяем количество прутков в одном ряду. Для этого делим длину основания на размер ячейки. Например, если длина фундамента — 9 метров, а ячейка — 20 см, то 9/0,2=45 штук.
  • Аналогичным способом считаем количество поперечных прутков. Если ширина фундамента 8 метров, то потребуется 8/0,2=40 штук.
  • Количество прутков умножаем на их длину. В нашем случае 45*8=360 и 40*9=360. Складываем, получаем 720.
  • Поскольку армировочный каркас делается из двух сеток, то полученную длину нужно умножить вдвое: 720*2=1440 метров.

Или же есть способ проще — делим площадь фундамента на шаг ячейки и умножаем на четыре: 9*8*4/0,2=1440.

Для связки арматуры понадобится проволока. Принято считать, что на один узел для связки нужно 30 сантиметров проволоки.

Связывать допускается через один узел. Расчет сводится к поиску количества узлов.

Перемножаем количество продольных прутков на число поперечных, поскольку имеется два уровня сетки, то умножаем на два.

В вышеуказанном примере 45*40*2=3600 узлов. Для перевязки через один потребуется 3600*0,3/2=540 метров.

Песчаная подушка под фундамент делается обычно 15-25 сантиметров толщины.

Рассчитать количество песка совсем не сложно, умножив высоту слоя на площадь. Не тяжело будет сделать расчет и материала для гидроизоляции — перекрытия песчаной подушки.

Подсчет стоимости материалов

Зная точное количество бетона, арматуры, прочих материалов, можно уже подходить к вопросу финансовых затрат. В таблице ниже приведены приблизительные затраты на основные материалы в перерасчете на квадратный метр монолитной фундаментной плиты высотой 30 сантиметров и песчаной подушкой в 25 сантиметров.

Бетон М-3000,3 куб.м.2900р/куб.м.870р
Арматура D=1420 п.м.35р/п.м.700р
Проволока вязальная 1.27,5 п.м.0,54р/п.м.
Песок для подушки0,25 куб.м.250р/куб.м.62,5р
Гидроизоляция, рубероид1кв.м.10р/кв.м.10р
Итого1646,5р

Если бетон не покупается, а готовится самостоятельно вручную или в бетономешалке, то придется еще произвести расчет количества бетона для заливки фундамента.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
