Установка насоса на теплый пол – советы профессионалов
Насос необходимо монтировать между коллектором теплого пола и трехходовым клапаном. Только установив прибор таким образом, будет работать вся конструкция теплого пола. Если не придерживаться этого правила и установить агрегат между трехходовым клапаном и подключением к радиаторной сети, то узел смесителя будет не рабочим, и теплый пол функционировать не будет.
Крепить агрегат нужно за фланцы посредством накидных гаек. Обычно они поставляются в комплекте с прибором. Если подводка сделана правильно и были выдержаны нужные расстояния, то проблем с монтажом насоса возникнуть не должно.
В любом случае перед установкой прибора необходимо изучить схему подключения
При этом следует обращать внимание на маркировку прибора и способы его фиксации:
В конструкции теплых полов краны монтируются на входе в узел смесителя и на каждом коллекторном контуре. Потеря теплоносителя из насосного смесительного узла не считается критичной. Многие специалисты советуют устанавливать перед насосом фильтр, который не даст твердым частицам из теплоносителя просочиться внутрь конструкции насоса.
Очень важно грамотно составить электрическую схему. При включении насоса в действие приходит и система отопления теплых полов
Насос функционирует постоянно до тех пор, пока работает подогрев полов.
Автоматизация насосного оборудования
Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.
Устройство отопительной системы в частном доме – дело нужное и крайне важно, когда вы хотите создать максимально комфортные температурные условия проживания в нем. Наиболее эффективно работающим тепловым блоком является обвязка с принудительной циркуляцией теплоносителя по магистрали
Чтобы реализовать такую задачу, следует дооборудовать систему насосной установкой. Вот только вся проблема в том, что необходимо подобрать подобное оборудование по производительности, ведь именно от этого зависит эффективность функционирования всего контура. А как правильно рассчитать мощность циркуляционного насоса для отопления, вы узнаете из этой статьи.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Расчет мощности отопительного насоса
Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка
Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.
Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.
Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.
Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:
P2(кВт) = (p * Q * H) / 367 * КПД
Р
– уровень плотности воды;
Q
– уровень расхода воды;
Н
– уровень напора воды.
Таким образом и делается расчет мощности насоса для отопления.
Как выбрать производителя и модель насоса
Сравнивая расчетные показатели с фактическими, указанными на шильдике агрегата, нужно подобрать модель, характеристики которой соответствуют средней части его расчетных значений и объему отапливаемого дома. Тогда насос не будет перегреваться и при подключении обеспечит оптимальные условия для прокачки теплоносителя.
Выбор марки оборудования нужно сделать с учетом следующих обстоятельств:
- Для помещений площадью до 300 м2 более правильно выбрать насос с узлом так называемого «мокрого» ротора, поскольку крыльчатка в таких агрегатах постоянно находится в теплоносителе, они работают тише и меньше изнашиваются;
- Для домов имеющих три и более этажей, подходят циркуляционные водяные насосы с узлом «сухого» ротора – они мощнее, и потому при подключении обеспечат надежное функционирование системы теплого пола со значительной протяженностью трубопроводов. Повышенный шум от таких агрегатов нивелируется их монтажом в технических помещениях дома. Хороший вариант в таком случае – насосная группа либо сдвоенный насос;
Читать также: Теплый пол по грунту: как сделать теплый пол на улице
- При выборе материала корпуса учитывают, что бытовой антифриз не обладает ярко выраженными окислительными качествами, поэтому корпус насоса может быть чугунным. В остальных случаях, лучше приобретать агрегаты в корпусе из нержавеющей стали или из полимеров;
- Модели, имеющие встроенный терморегулятор, обеспечивают предохранение рабочей крыльчатки от отложения на ее поверхности накипи от горячей воды;

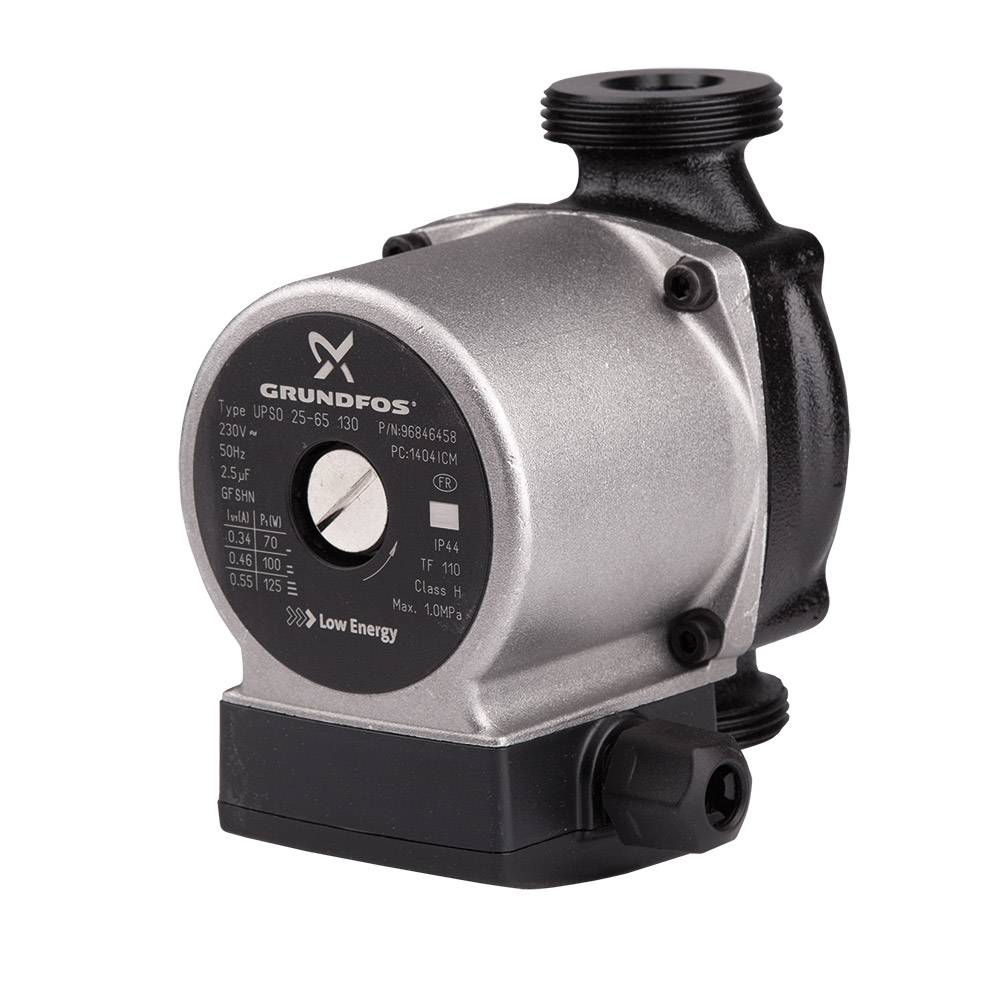

- Наиболее авторитетными производителями подобного оборудования считаются торговые марки Grundfos (Дания) и Wilo (Германия). Из более бюджетных вариантов можно упомянуть фирмы DAB (Польша) и Sprut (КНР).
Как рассчитать мощность насоса для теплого пола?
Системы отопления, в большинстве случаев, работают в паре с циркуляционными насосами. Они не способны создавать избыточное давление и используются для проталкивания теплоносителя на определенной скорости. В связи с тем, что потребность в температуре может меняться в зависимости от погоды, то и в скорость движения теплоносителя необходимо вносить определенные коррективы. Из-за этого следует устанавливать трехскоростные насосы с возможностью регулировки.
Перед покупкой агрегата для теплых полов в квартире следует определиться с несколькими важными параметрами: напором и мощностью. Если роль теплоносителя будет играть вода, то для расчета мощности насоса используют такую формулу: Q=0,86*Ph(t пр.т-t обр.т), где:
- Ph – это мощность отопительного контура;
- t обр. т – температура воды в обратном направлении;
- t пр.т – температура подачи.
Обычно разница в температурах системы жидкостного отопления составляет не более 5 °C.
На мощность контура влияет площадь отапливаемого помещения, поэтому чтобы было легче рассчитать мощность насосного оборудования следует воспользоваться таблицей:
До полученного результата следует прибавить еще 15 % на то случай, если в регионе будут аномальные холода.
Второй характеристикой мотора является создаваемый им напор. Он обязательно необходим для преодоления сопротивления фитингов, труб и других элементов трубопровода. В любом случае гидравлическое сопротивление трубы будет зависеть от материала, из которого она изготовлена
При расчете следует обратить внимание на сопротивление в области вентиля, фитингов и смесительного узла. Для расчета напора используют следующую формулу: H=(П*L+ƩK)/(1000), где:
- H – это напор насоса:
- П – гидравлическое сопротивление одного погонного метра трубопровода;
- – длина наиболее протяженного контура трубопровода;
- K – показатель запаса мощности.
В каких случаях не обойтись без монтажа насоса
Практически все двухконтурные котлы оснащены циркуляционными насосами, которые обеспечивают устойчивую подачу теплоносителя с температурой до 60 °С. Поэтому при небольшой площади поверхности пола, нуждающейся в отоплении (до 40-50 м2) дополнительный насос или группа не нужны. Для остальных случаев его монтаж обязателен в силу следующих обстоятельств:
- Трубопроводы теплого пола, зачастую, намного меньшего поперечного сечения, чем трубы отопительной системы, вследствие этого возникают теплопотери. В результате котел будет перегреваться, а для твердотопливных мини-моделей – расходоваться больше топлива.
- Ряд отопительных котлов вообще не предусматривает низкотемпературный режим эксплуатации. Для настенных нагревателей это приемлемо, а для теплых полов – нет: многие группы покрытия, например, дубовый паркет, ламинат и т.д., высоких температур не переносят, и деформируются. Поэтому при расчете схемы теплого пола дополнительно появляется смесительный узел, снабжаемый термостатическим датчиком для регулировки температуры.
- Если стены помещений дома возведены из одного материала и, следовательно, обладают одинаковыми показателями теплоемкости, то полы могут быть изготовлены из материалов с резко различными теплофизическими характеристиками. Например, в ванной комнате пол может быть выложен керамической плиткой, а в комнатах – быть наливным. Как следствие, требуемая температура для каждого отопительного контура будет различной. При расчетах следует также учитывать сколько зон дома, например, лестничные пролеты многоэтажных зданий, вообще не смогут быть обогреты теплыми полами.
Следует также учесть, что во многих случаях «заставить», чтобы одновременно и группа нагревателей, и теплый пол работали от одного отопительного котла не получится, поскольку эксплуатационные требования к этим системам слишком разнятся.
Читать также: Падает давление в системе отопления: как повысить давление
Монтаж и эксплуатация
При установке и подключении водяных циркуляционных насосов следует помнить о следующем:
- Монтаж должен быть выполнен таким образом, чтобы рабочий вал располагался горизонтально, иначе фактическая мощность снижается на 25-30%.
- Для системы теплого пола, изделие целесообразно монтировать в обратной ветке, по схеме с байпасом. В противном случае может создаться разрежение теплоносителя на выходе из отопительного котла с его резким перегревом.
- Перед пуском водяного насоса из коллектора обязательно стравливают воздух.
Установка оборудования ведется в следующей последовательности: устанавливается байпас, до и после агрегата к линии присоединяются два крана Маевского, а перед насосом дополнительно – еще и очистной фильтр.
Читать также: Байпас для отопления: для чего нужен и как установить
Наиболее часто встречающейся проблемой при эксплуатации рассмотренных изделий является их повторный запуск после длительного простоя. Дело в том, что во время работы в период предыдущего отопительного сезона, на подвижных частях водяного насоса откладывается значительное количество накипи. Провернуть крыльчатку можно и вручную, но лучше разобрать агрегат, извлечь ротор и тщательно очистить всю внутреннюю поверхность от отложившихся солей.
