Калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

Таблица 4 – Удельный вес перекрытий

Таблица расчет веса перекрытий и их нагрузка на фундамент

1. Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
4. Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.

Обустройство фундамента

Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?

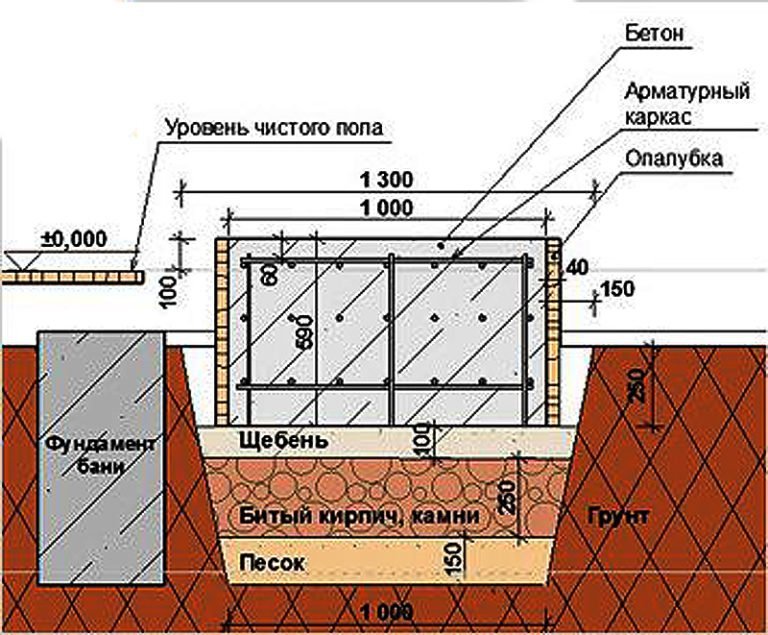

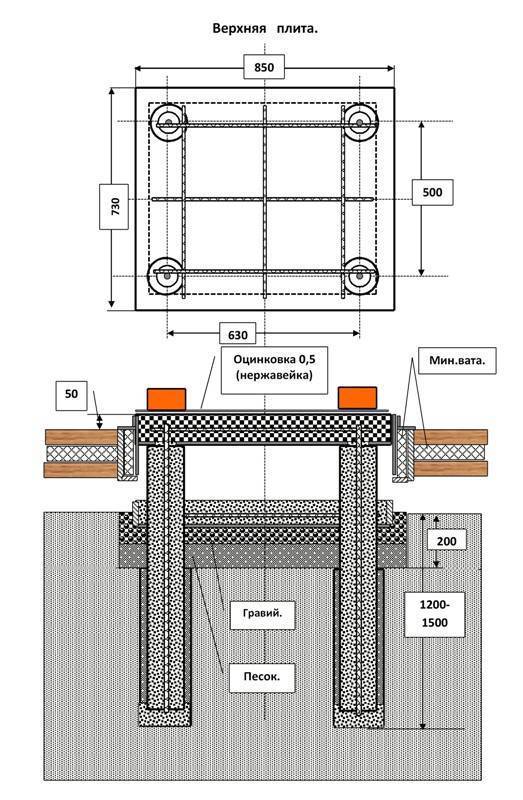

Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.

По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м². Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.

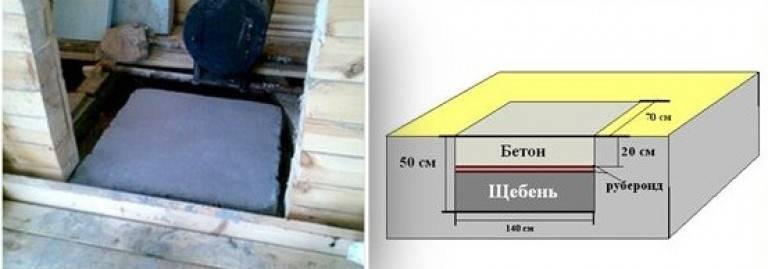

Алгоритм постройки фундамента

1. Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
2. Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
3. Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
4. Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
5. Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.

Подготовка раствора

Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.

Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.

Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.

Какие еще материалы используют для обкладки печи в бане

Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.

Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.

Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400⁰С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.

Основные минусы плитного фундамента

Как я уже говорил, монолитную плиту нельзя рассматривать, как решение всех проблем, у него, как и у любого другого фундамента, есть множество недостатков, которые могут сыграть значительную роль в пользу других типов.

1. Стоимость является одним из основных минусов, из-за которого плитный фундамент не на столько популярен в частном строительстве. На его заложение уходит гораздо больше бетона, арматуры, песка и щебня, чем на железобетонные аналоги. Но, в некоторых случаях, это может быть спорный аргумент. Если, к примеру, сравнивать его с заглубленным ленточным фундаментом, то здесь разница не настолько ощутима, а если учесть то, что монолитная плита будет еще и полом первого этажа, то возможно, что плитный фундамент, в итоге, выйдет дешевле. Кстати говоря, удешевить его можно используя плитный фундамент с ребрами жесткости.
2. Плохая применимость на участках с уклоном. Если на Вашем участке большой уклон, то устройство плитного фундамента, скорее всего, будет нецелесообразным. Единственным выходом из данной ситуации будет выравнивание грунта и очень высокий цоколь, либо устройство цокольного этажа, но это уже дополнительные затраты.
3. Трудности в устройстве подвального помещения. В случае, когда хочется одновременно и подвальное помещение, и плитный фундамент, придется монолитную плиту заливать под подвалом, а это уже дополнительные нагрузки на нее. Тем самым мы должны будем сделать плиту толще, а это также приведет к дополнительным затратам. А подвал под частью дома может вообще не получиться.
4. Трудности при устройстве фундамента в зимний период. Это минус всех бетонных и железобетонных фундаментов. Для того, чтобы производить заливку бетона при минусовой температуре, требуются дополнительные затраты, как на прогрев бетона, так и на поддержание вокруг него оптимальной плюсовой температуры.
5. Еще одним незначительным минусом плитного фундамента является то, что при его устройстве, необходимо заранее продумать некоторые коммуникации, такие как вода, отвод воды (канализация) и электричество, если оно подводится под землей. Если коммуникации не завести до заливки бетона – потом будет очень сложно это сделать, так как вода, например, должна проходить под землей ниже глубины промерзания грунта.

Как видите, все минусы плитного фундамента, описанные выше, можно обойти, но это чревато дополнительными затратами

В некоторых случаях, лишние затраты могут быть такими, что целесообразнее будет обратить внимание на один из других типов фундаментов

Сравнение фундаментов и выбор

Как видите, у плитного фундамента огромное количество плюсов и совсем немного минусов, да и то, все они упираются в увеличение расходов. Но, я считаю, не стоит этого боятся и сразу отказываться от монолитной плиты.

Частенько бывают случаи, когда обычные ленточные или свайные фундаменты закладываются на такую глубину, что по расходам дадут фору любой монолитной плите. И тогда выбор будет очевиден. Но не все это учитывают, а при выборе берут средние показатели или, что еще хуже, прислушиваются к непрофессиональным советам.

И напоследок, хочу дать Вам хороший совет:

Когда выбираете фундамент под дом, не стоит торопиться и хвататься за то, что будет дешевле, по Вашему мнению. Сначала необходимо произвести все расчеты по толщине, глубине заложения, объему бетона и т.д., и только после этого делать выводы о стоимости фундамента. И не стоит забывать, что плитный фундамент это еще и черновой пол, на который, используя другие типы опор для дома, Вам придется потратиться.

Порядок вычисления характеристик ленты

Пример расчета для одноэтажного коттеджа 10 х 10 м с единственной перегородкой, высотой потолков 3 м выглядит следующим образом:

Схема ленточного фундамента.

• площадь S = (10 м х 4 шт) х 3 м + 10 м х 3 м = 150 м2. Ленточный фундамент в случае использования кирпичной кладки в полкирпича будет испытывать нагрузку.
• 0,75 т/м2 х 150 м2 = 112,5 т. При площади дома в 100 квадратов, с перекрытием чердака из досок по балкам, цоколя ж/б плитой добавится нагрузка.
• 100 м2 х 150 кг/м2 + 100 х 500 = 65 т. Расчет ленточного фундамента будет неполным без учета кровли, вес которой складывается из материалов стропил, самой кровли. Причем крыша опирается на стены под некоторым углом, поэтому ее площадь больше площади этажа, 120 квадратов при углах наклона скатов 30˚. В данном случае для стропильной системы потребуются:

• брус 15 х 10 см – 10 шт;
• доска 20 х 5 см – 32 шт.

Нагрузка от стропильной системы составит:

При использовании легкого ондулина добавляется еще 0,6 т.

Для расчета снеговой нагрузки используются таблицы СНиП, в которых приведены данные по регионам строительства. Для Краснодара это 120 кг на квадрат, поэтому итоговый результат будет равен:

Схема монтажа фундамента.

Аналогично вычисляется снеговая нагрузка, для этого также потребуются нормативы СНиП. В данном случае для расчета потребуется площадь фасадов:

Нагрузка от мебели в примере составит 100 м2 х 195 кг/м2 = 19,5 т.

Полный вес дома составил 227,91 т, ленточный фундамент передает нагрузки на почвы с разным сопротивлением грунта, значения которых сведены в таблицы СНиП. Например, для крупного песка это 5 единиц, для гравия с пылевато-глинистым наполнителем – 4 единицы, щебня с песком – 6 единиц. Несущая способность почвы должна быть больше полного веса дома, умноженного на коэффициент 1,3 (в нашем случае – 296,28 т). Исходя из полученных значений расчетного сопротивления, полного веса дома, можно скорректировать ширину фундамента:

Значение округляется в большую сторону до 60 см. Следует помнить, что ширина ленты всегда больше толщины кладки. Ширина стен зависит от характеристик материала, так как ни один из них не обладает универсальными качествами. Стены должны быть:

• • • прочными – для опирания тяжелых стропильных систем, кровли, перекрытий;
    • теплыми – конструкционные материалы обладают высокой теплопроводностью, поэтому требуют дополнительной теплоизоляции;
    • красивыми – фасады должны обладать художественной ценностью.

Поэтому на практике используют композитные стены (наружная облицовка, теплоизолятор, кирпич либо дерево для опирания стропил, пароизоляция, внутренняя отделка), что позволяет снизить толщину стены, фундамента, соответственно.

Глубина траншей для ленточного фундамента может браться из нормативов СНиП:

• • • 45-90 см – на суглинках, супесях, песках;
    • 0,75-1 м – на глине;
    • 0,45 м – на камне.

Самыми опасными для ленточного фундамента являются силы пучения, возникающие при расширении насыщенных влагой глин. Поэтому чем выше уровень УГВ, больше в почве глины, глубже отметка промерзания, тем выше сдвигающие, разрывающие либо сжимающие усилия в нем возникают. На практике используют несколько технологий, снижающие силы пучения:

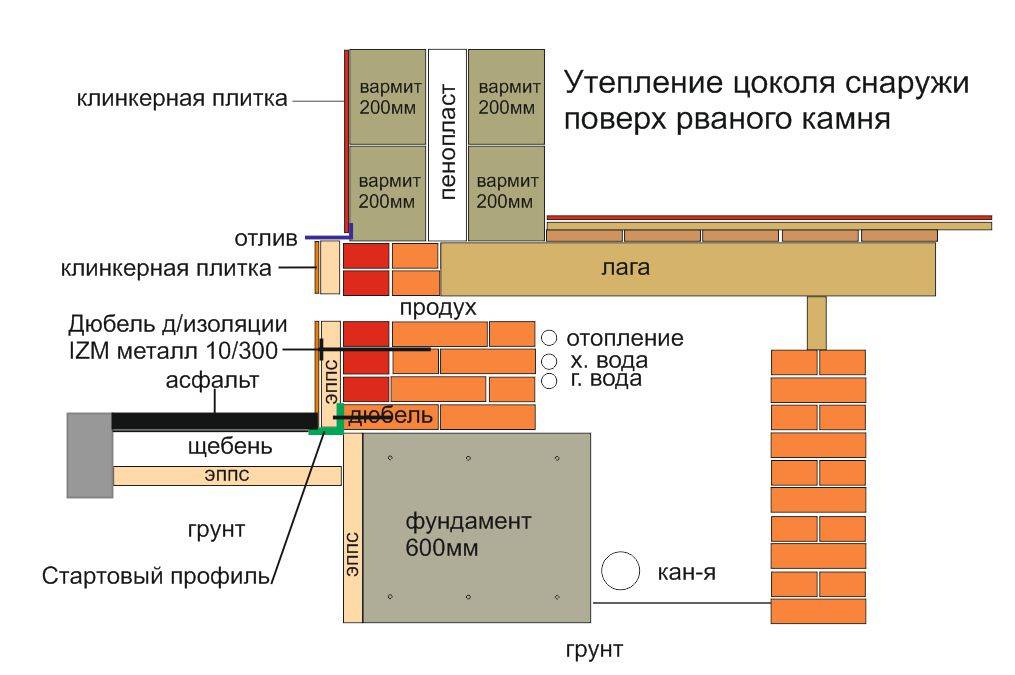

• • • утепление прилегающего периметра – теплоизоляция наклеивается на наружные стены ленты, изменяет направление на дне котлована, отходит от него по периметру на 1,5 м, сохраняя зимой тепло недр;
    • замена грунта – пучинистые глины внизу ленты заменяют песком, щебнем, гравием либо их смесями, для чего траншея выкапывается глубже проектной отметки на 0,35 м;
    • сваи – в ответственных местах лента опирается на сваи, заглубленные ниже уровня промерзания.

Расчет площади фундамента под дом

На этом этапе определяют, какого размера должна быть подошва здания, чтобы она выдерживала рассчитанную нагрузку и в то же время не продавливала грунт. Если предполагается ставить дом на монолитный фундамент в виде плиты, то он не требует расчета. Его площадь равна габаритам дома – это способствует равномерному распределению нагрузки, плита оказывает достаточное сопротивление грунту.

Минимальную площадь ленточного, столбчатого и свайного оснований обязательно просчитывают по формуле:

S > γ_n* F/ γ_c*R,

где γ_n – коэффициент запаса надежности, принимается 1,2;

F — суммарная нагрузка на подошву, вычисленная ранее;

γ_c– коэффициент, зависящий от сочетания типа грунта и будущего строения и находящийся в пределах 1,0 – 1,4 (например, если ставят каменный дом на пластичную глину, γ_c=1,0; при строительстве любого сооружения на мелком песке γ_c=1,3);

R– расчетное сопротивление грунта при закладке фундамента на глубину от 1,5 до 2 м.

Чтобы рассчитать сопротивление грунта, нужно знать величину удельного сопротивления – она зависит не только от состава почвы, но и от ее пористости и влажности. Расчет любого фундамента базируется на предварительном почвенном анализе участка. Согласно его результатам берут справочное значениеR_о. Его корректируют по формуле:

R=0,005R_о* (100+h/3), в которой h – глубина фундамента.

Расчет количества бетона для фундамента и арматуры для его усиления

Методика определения объема бетонной смеси имеет некоторые нюансы в зависимости от типа фундамента.

• Ленточный. Его объем — это произведение суммарной длины (в том числе под простенками) на глубину и ширину. Для дома размерами 6 х 10 м, с общей длиной простенков 12 м определяют суммарную длину фундамента: (6+10)*2 + 12 = 44 м. При глубине фундамента 1,6 м и ширине ленты 0,4 м его объем (и количество бетона) составит 44 * 1,6 * 0,4 = 28,2 м3.
• Столбчатый. Допустим, для изготовления основания используют бетонные опоры диаметром 0,2 м и длиной 1,5 м. Площадь сечения столба равна 3,14 * 0,22/4 = 0,03 м2. Разделив общую квадратуру фундамента на это число, определяют количество опорных столбов. Его умножают на объем одного столба (0,03 * 1,5 = 0,045 м3) и получают кубатуру бетона для фундамента.
• Плитный. Толщина монолитной плиты варьируется от 15 до 40 см – ее подбирают в зависимости от веса здания. При параметре 40 см и площади дома 60 м2 нужное количество бетонной смеси составит 0,4 * 60 = 24 м3.

• Плита. Для легкого каркасного или щитового дома, стоящего на твердой глине или скальном грунте, подойдет арматура диаметром 10 мм. Если планируется поставить на плиту кирпичный дом, а грунт слабый, то приобретают прутки потолще – от 14 до 16 мм. Каркас обычно делают с шагом 20 см, выполняя два пояса армирования. Связку поясов делают в каждой точке пересечения продольной и поперечной арматуры. Если толщина плиты 40 см, длина связующих прутков составит 30 см (оба пояса удалены от плоскостей основания на 5 см).
• Лента. Она меньше подвержена изгибу, поэтому достаточно арматуры толщиной 10 — 12 см. Ее тоже укладывают в два слоя, каждый из которых заглублен в бетон на 5 см. При ширине фундамента 0,4 м хватит двух продольных стержней в каждом ярусе. Если основание шире, потребуется 3 – 4 линии арматуры. Поперечные элементы и вертикальные связи можно ставить через каждые полметра. Они, как в плитном фундаменте, должны отстоять от поверхностей ленты на 5 см.
• Столбы. Их армируют стержнями толщиной 10 – 12 мм. Вертикальные прутья (2 – 6 штук) равномерно распределяют по объему столба – их длина соответствует длине опоры. Поперечные связи из гладкой арматуры диаметром 6 мм располагают с интервалом 0,4 – 0,5 м по высоте.

Зная нормы расхода арматуры и ее расположение, нетрудно определить, сколько ее нужно для создания основания конкретного дома

Материалы, инструменты и приспособления

Для изготовления кожуха печи понадобятся особый кирпич (какой именно – расскажем ниже) и раствор – тоже особый. Обычный цементно-песчаный от сильного нагрева быстро выкрошится. Поэтому вместо него применяют смесь глины и песка.

В перечне необходимых инструментов – только самые простые и доступные:

1. Молоток-кирочка – для дробления кирпичей. Эту же операцию можно выполнять болгаркой, оснащенной алмазным кругом.
2. Строительная кельма – для нанесения раствора.
3. Отвес и строительный уровень. Эти инструменты можно дополнить еще одним – так называемой порядовкой. Это длинная ровная рейка сечением 5х5 см с нанесенными на нее отметками, соответствующими кирпичным рядам. Из порядовки торчат тонкие гвозди. При установке в рабочее положение они вбиваются в горизонтальный шов между рядами кирпичей, так что рейка занимает строго вертикальное положение и служит в дальнейшем ориентиром.

Теперь следует подробно обсудить применяемые кирпич и раствор.

Проверочный расчет

Запас прочности фундамента позволяет сэкономить материалы и средства на его возведении. Для проверочного расчета уменьшают ширину ленты на 15 см.

Итак:

• Опорная площадь основания составит: (9+6)х2х0,25 + 9х0,25 = 9,75 м2 = 97500 см2
• Объем фундамента: 9,75х1,8 = 17,55 м3
• Расчетный вес фундамента: 17,55х2500 = 43875 кг
• Общий вес постройки: 90045 + 6966 +43875 = 140886 кг
• Нагрузка на грунт: 140886 кг / 97500 см2 = 1,45 кг/см2

Рекомендуемое к просмотру видео:

С запасом прочности в 20% расчетная нагрузка составит – 1,74 кг/см2. Эта величина меньше контрольной. Расчет может быть принят за основу. Видео: Уточняющий расчет нагрузки строительной конструкции на грунт основания позволил сэкономить 10,53 м3 бетона и уменьшить затраты на армирование.

Методы и формулы для вычисления

Чтобы рассчитать прочность трубы профильной на изгиб необходимо определить максимальное напряжение на ту либо иную точку конструкции. Каждый вид материала, из которого изготавливается прокатная продукция, обладает индивидуальным показателем напряжения и точкой сопротивления. В учет берутся следующие параметры: вид проката, сечение, толщина стенки, общие характеристики. Владея такими данными, можно предположить, какие будут последствия от воздействия различных факторов, в том числе окружающей среды. При давлении на поперечную часть профтрубы напряжение создается даже в точках, которые удалены от нейтральной оси.

Получить данные можно разными способами:

• Берутся готовые показатели из строительных справочников и подставляются в формулу. Такие действия предусматривают выбор трубного проката в соответствии с указанными характеристиками, что позволяет делать самые точные подсчеты прогиба. ГОСТ 8639-82 (для изделий квадратного сечения) и ГОСТ 8645-68 (прямоугольного) регламентированы: момент инерции трубы (I), длину пролета (L), нагрузку (Q), модуль упругости в соответствии СНиП. Схемы вычислений индивидуальные и для каждого случая подбирается формула.
• Самостоятельно рассчитывается прочность на изгиб. В данном случае применим Закон Гука, который выражается формулой: Pизг = M/W, где Pизг — величина прочностного предела, M — изгибающий момент; W — сопротивление. Такие вычисления требуют дополнений: учитываются характеристики исходного материала, давления и т.д.
• При помощи калькулятора. В специальную расчетную таблицу вносятся исходные данные — длина пролета, нормативная и расчетная нагрузка, Fmax,количество изделий, расчетное сопротивление, параметры. После нажатия на клавишу «Рассчитать» выдается готовый результат.

Не стоит выполнять расчеты самостоятельно. Нужно уметь пользоваться ГОСТами, СНиПами и владеть сложной специфической техникой — сопроматом. При малейших неточностях в подсчетах не избежать серьезных последствий.

Проще применить один из калькуляторов для расчета нагрузки на профильную трубу:

http://www.rsi-llc.ru/calculator/http://svoydomtoday.ru/building-onlayn-calculators/336-rschet-kvadratnoy-trubi-na-progib-i-izgib.htmlhttps://trubanet.ru/onlajjn-kalkulyatory/raschet-balok-iz-trub-na-izgib.html

Также полезно будет просмотреть видео:

Общие сведения по результатам расчетов

1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.

2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.

11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.

12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

15. Общий вес арматуры — Вес арматурного каркаса.

16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

как онлайн рассчитать количество кирпича и раствора для кладки

Калькулятор кирпича поможет вам сэкономить деньги при строительстве. Не заказывайте кирпич и раствор для кладки кирпича, пока максимально точно не просчитаете, сколько кирпича потребуется для возведения объекта. Онлайн калькулятора кирпича — надежный помощник в деле расчетов стройматериалов.

Калькулятор кирпича и раствора для кладки:

Определить с помощью онлайн калькулятора, сколько нужно кирпича на строительство дома, возведение стены или заборных столбов, можно, если у вас есть данные по материалу, с которым вы будете работать, и самому объекту.

Какие потребуются данные

Выписываем данные по объекту, который строится, по кирпичу и раствору для кладки.

Данные по строительному объекту:

• периметр объекта;
• высота стен — измеряется по углам;
• толщина стен — в кирпичах (кирпич, полкирпича, два кирпича).

!Общую длину всех стен(периметр возводимого объекта) указываем в метрах. Высоту —  в см.

Данные по кирпичу:

Вам потребуются следующие данные, которые вы должны будете ввести в соответствующую строку калькулятора:

Размеры кирпича:

• длина;
• ширина;
• высота.

!Длину, ширину, высоту кирпича указываем в миллиметрах.

Возможно, вы не знаете размеры, а знаете строительное название кирпича:

• одинарный;
• полуторный;
• двойной;
• евро;
• силикатный трехпустотный;модульный одинарный.

В калькулятор кирпича можно ввести название кирпича.

Обратите внимание на картинку справа: вы увидите, как выглядит кладка, если кирпич одинарный, полуторный или двойной

Важно!

Важно!

Обязательно учитывайте бой кирпича — берите кирпич с запасом 5-10%

Данные по раствору:

В строку калькулятора необходимо ввести данные по толщине слоя раствора.

!Толщина раствора определяется и вводится в калькулятор в миллиметрах.

Если планируются окна и двери

Если по проекту запланированы окна и двери, подготовьте размеры:

• высота окна или двери;
• ширина окна или двери;
• количество планируемых окон и дверей.

Порядок действий с калькулятором:

1. Введите длину, ширину, высоту кирпича.
2. Введите данные по объекту.
3. Введите данные по толщине раствора.
4. Нажмите на зеленый крестик «Учесть окна и двери»
5. Проставьте данные в соответствующих строках.
6. Нажмите кнопку «Рассчитать».

Результатом вычислений будут величины:

•                        количество кирпичей;
•                        объем раствора для кладки.

Калькулятор кирпича

Калькулятор расхода кирпича поможет вам рассчитать количество кирпича и раствора для кладки кирпича. Вы сможете более рационально использовать деньги, выделенные на строительство.

Как рассчитать кирпич Видео

Можете перепроверить сравнив данные из калькулятора и данные, полученные ручными подсчетами, по формуле.

Возможно, вам будет интересно, как построить ленточный фундамент под забор.

Преимущества кирпичного «кожуха»

Обложив стальную печь кирпичом, пользователь выигрывает в следующем:

1. Печь получает способность накапливать часть вырабатываемого тепла, вследствие чего она может греть помещение некоторое время после прогорания топлива.
2. Наружная поверхность печи теперь не излучает неприятного жара и к ней можно прикасаться, не боясь получить ожог. При этом конвекционный обогрев остается достаточно эффективным, ведь сама-то печь внутри кожуха остается очень горячей. Таким образом, стальная печь превращается в подобие конвектора – с безопасным относительно холодным корпусом и нагретым до высокой температуры сердечником.
3. Отопитель приобрел эффектный внешний вид.

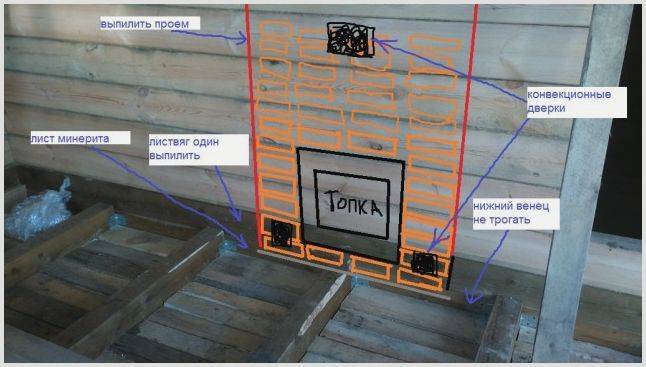

Можно ли обложить железную печь кирпичом в бане? Обкладка кирпичом банной печи может привести к нежелательному результату. Первостепенной задачей такого агрегата является прогрев стен бани инфракрасным излучением, а затем уже прогревается воздух.

Если заблокировать ИК-излучение от стальных стенок кирпичами, теплового потока от каменки может оказаться недостаточно и стены не успеют хорошо прогреться. В результате в бане вместо легкого пара может образовываться тяжелый, вредный для здоровья.

Газ – топливо доступное. И если на даче у вас проведен газ, то в качестве отопительного прибора отлично подойдет газовая печка для дачи. Такая печка экономичная и эффективная.

Пошаговую инструкцию по изготовлению печи для бани с теплообменником своими руками смотрите на этой странице.

Определение глубины заложения фундамента

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта

Справочная таблица для определения глубины заложения фундамента по регионам

Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта

Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Определение глубины закладки фундамента

Для определения глубины основания необходимо установить тип грунта на участке, что делают методом бурения глубоких шурфов в нескольких местах строительной площадки. По составу и влажности определяют его несущую способность.

• Пылеватый песок, насыщенные влагой – 1 кгс/см2;
• Песок мелкой и средней фракции – 2–2,5 кгс/см2;
• Песок крупной фракции и гравелистые – 3–3,5 кгс/см2;
• Гравий – 4–5 кгс/см2;
• Твердые и полутвердые пылевато-глинистые – 1–3 кгс/м2.

Если извлеченная из шурфа земля имеет однородную структуру (песчаную или глинистую) и низкую увлажненность, то несущая способность будет в пределах 2 кгс/м2. При такой структуре почвы глубина траншеи для закладки фундамента не превышает 1 м.

Глубина промерзания в разных климатических зонах колеблется от 0,7 до 2,1 м. В южных областях уровень промерзания составляет – 0,7–1,0 м; в средней полосе – 1,2–1,5 м; в северных районах свыше 2 м.

Если стройплощадка расположена в средней полосе, а водоносный слой находится выше глубины промерзания, то для расчета фундамента дома из кирпича высоту принимают – 1,2+0,3+0,3=1,8 м.

Расчет постоянных нагрузок

К постоянным относятся нагрузки от строительных конструкций здания, отделочных и изоляционных материалов, сантехнических приборов, инженерных систем, мебели и бытовой техники, людей и животных.

Напряжение от строительных конструкций можно подсчитать по сметной документации к проекту дома или по усредненным значениям удельного веса 1 м2 стен, перекрытий и кровельного материала.

Для прикидочного расчета массы кирпичного одноэтажного дома 6х9 м, высотой 2,5 м, с одной продольной перегородкой и кровлей из керамической черепицы, берут максимальные значения удельного веса строительных конструкций.

54000 кг = 108 м2 х 500 кг/м2 – масса цокольного и чердачного перекрытий из расчета их площади – 6х9х2 = 108 м2, умноженной на вес железобетонного перекрытия – 500 кг/м2.

6480 кг = 81 м2 х 80 кг/м2 – вес кровли, рассчитанный по площади скатов крыши – 9х4,5х2=81 м2, умноженной на вес кровли из черепицы – 80 кг/м2.

9720 кг = 54 м2 х 180 кг/м2 – полезная нагрузка от внутреннего наполнения дома – произведение общей площади на максимально возможную полезную нагрузку – 180 кг/м2.

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

Таблица 6 – Удельная плотность материалов фундамента

Таблица – удельная плотность материало для грунта

1. Площадь фундамента – 14,4 м2, глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м3.
2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
3. Нагрузка на грунт: 36360/14,4=2525 кг/м2.
