В чем смысл обкладки
Преимущества чугунной или стальной печки вытекают из основного свойства материала – высокой теплопроводности.
Печь быстро нагревается, практически мгновенно передает тепло помещению, следовательно, обеспечивает высокую производительность и существенную экономию топлива. Ее легко установить, просто пользоваться.
При всех очевидных плюсах у металла есть и недостатки:
- не держит тепло, следовательно, пока горит – пока и жарко;
- высокая температура поверхности, что чревато ожогами;
- примитивный внешний вид, который портит интерьер стильной парилки.
Все это может исправить обычный кирпич. Облицовка заметно преобразит неказистую топку, надолго сохранит тепло и обезопасит владельцев от ожогов, все-таки кирпичная стена не так сильно разогревается.
Преимущества такого решения
Ниже представлен список достоинств, которыми обладает подобная конструкция:
- Равномерное распределение тепла. Это обусловлено тем, что кирпич сначала накапливает энергию, затем отдает ее в пространство.
- Наличие приятного тепла вместо обжигающего жара. В помещении постоянно присутствует влажный воздух благодаря быстрому и эффективному нагреванию камней.
- Длительное сохранение высокой температуры. Кирпич – природный естественный аккумулятор тепловой энергии. Именно поэтому можно хорошо протопить баню и париться там в течение нескольких часов, не задумываясь о дополнительном повышении температуры или очередной закладке топлива.
- Обеспечение безопасности при нахождении в парилке. Раскаленный металл представляет определенную опасность: возможность получения случайного ожога при соприкосновении со стенками бака. Обкладка банной печи брусками играет роль барьера, защищающего от сильного жара и внезапного травмирования.
Несколько полезных советов
Чтобы кирпичная обкладка была правильной и прослужила не один год, следует воспользоваться такими рекомендациями:
- кладка выполняется обычным способом с перевязкой в полкирпича;
- нельзя связывать конструкцию с банными стенами;
- выдерживать шов толщиной 5 мм;
- оставлять зазор 3-5 см, между металлическими стенами печки и экраном;
- в нижних рядах обязательно сделать проемы, через которые свободно заходил бы холодный воздух. Соответственно, в верхних – такие же отверстия, для выхода горячего. И снизу и свержу должно быть не больше 2-ух 3-ех проемов, иначе стенка, как тепловой экран, не буде выполнять своей непосредственной функции;
- после кладки каждого ряда, необходимо его проверить уровнем: вертикальность и горизонтальность должна соблюдаться везде;
- остатки раствора тщательно удалить как с внутренней стороны, так и с внешней.
Процесс обкладки металлической печки по-шагам

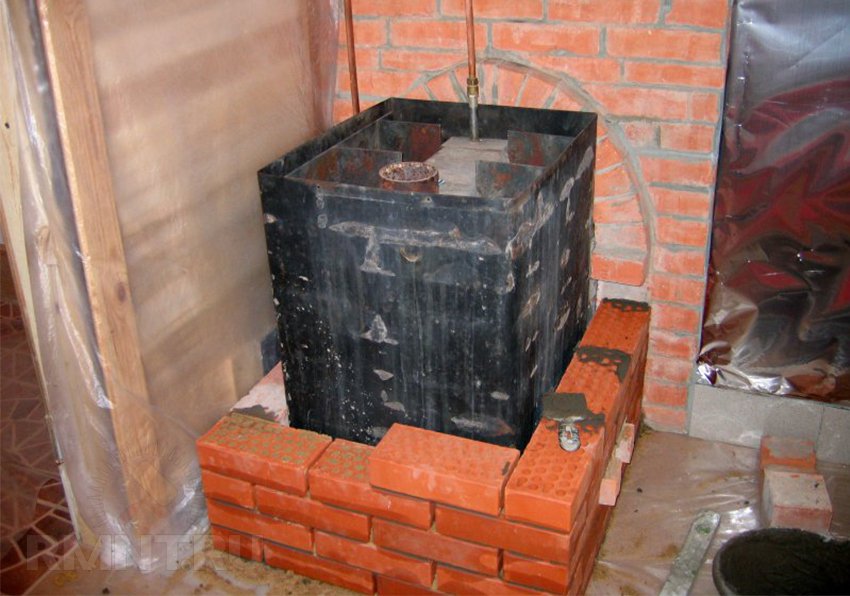

отделка металлической печи кирпичом шаг 1
Когда у вас все готово, можно начать сам процесс обкладки металлической печи.
Печи банные под обкладку кирпичом должны иметь надежное основание для установки.
- Сама конструкция в конечном итоге будет тяжелой, и должна надежно крепиться.
- Если основание слабое, то нужен фундамент сплошной или столбчатый(это установленная, по краям кирпичной кладки, система столбиков). Высота его не должна доходить до основания пола на 40 см.
Перед кладкой делают раствор. Глину и песок просевают, удаляя мусор, камушки.
- От стен бани печь должна находиться не менее 30-40 см.
- Если в бане пол деревянный, то для пожарной безопасности, то в месте установки дверцы в топку следует уложить металлический лист, а сверху застилают асбестовым картоном.
отделка металлической печи кирпичом шаг 2
Сам процесс обкладки производят в такой последовательности, а именно:
- Обустраивают основание, по его краям будут производить кладку. Делают кладку в 1-2 ряда и дают время на застывание раствора.
- На основание начинают кладку печи. Помните о том, что первый ряд нужно класть очень внимательно, и не забыть об вентиляционных окошках. Два достаточно. Кладку начинаем с угла целым кирпичом.
- На второй ряд готовят три четверти кирпича(на угол). Обязательна правильная перевязка рядов.
- На 30-40 минут, кирпич замачивают в воде. Только таким кирпичом нужно выкладывать печь, при работе с ним, происходит лучшее сцепление раствора с поверхностью кирпича.
- Не забывайте еще об одном нюансе: кирпич вокруг буржуйки укладывают толщиной в полкирпича.
- Снизу и вверху оставляют 2-3 отверстия для циркуляции воздуха вокруг печи.

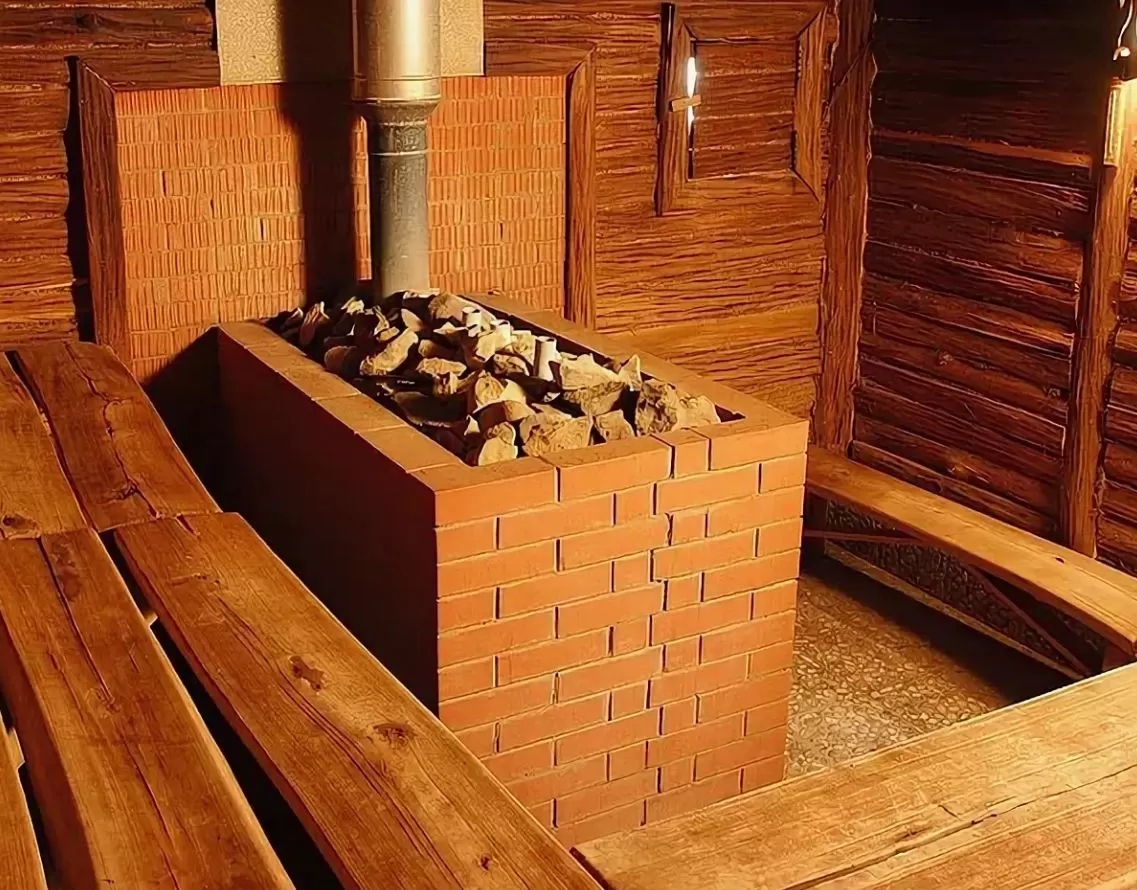

отделка металлической печи кирпичом итог
- Швы заполняют раствором полностью.
- Углы, чтобы не завалить, по чаще проверяют отвесом, а параллельность каждого ряда-уровнем.
- Все дополнительные элементы(дверца для забора воздуха, для воды, для выхода воздуха и сооружают дымоход или ставят железную трубу).
- Вставляют сразу по ходу действия. Перед дверцей топки тоже делают отверстие. По краям отверстий, для крепости конструкции, ставят обрезки металлического уголка.
- Кладку делают по уровню каменки.
- При кладке необходимо следить за размером швов между кирпичами: они должны быть не более 5 мм.
Вот и получилась у нас банная печь под выложенная кирпичом. А, вы, как хотите дальше поступайте. Хотите, обложите кафелем или плиткой, или оставить все как есть.
Нужен ли кирпич чугунке?
Теплотехнические достоинства чугунных печей велики и несомненны, см. видео ниже. Можно ли улучшить чугунную печь кирпичной облицовкой? Никоим образом. Первое, чугун и так очень хороший материал для печи. Обкладывать кирпичом печь из чугуна в общем одно и то же, что и кирпичную: видимого эффекта не будет, а работы и расходов много.
Второе, чугун – хрупкий материал с большим ТКР. Под кирпичной облицовкой любая печь перегревается сверх обусловленного по ТУ. Лучший конструкционный чугун (есть еще сырой, для передела в сталь) в печи под кирпичом скоро потрескается. Если же чугунную печь необходимо вписать в интерьер, то оптимальное средство для этого – отдельные от печи или накладные декоративные элементы из деталей холодной ковки.
Какого рецепта придерживаться, уже ваш выбор.
Как своими руками обложить железную печь в бане кирпичом
Облицовку обычно планируют еще на этапе строительства печи, ведь для нее требуется основательный фундамент. Под отопитель следует вырыть котлован глубиной 30 см, а внутри разместить слой крупного щебня, затем залить бетоном М400. Фундамент готов, осталось подождать высыхания.
Кладка не должна касаться стен парной, оборудование располагают внутри помещения отдельно с учетом таких правил:
- Толщина шва достигает 5 мм.
- Между стеной бани и печи необходимо отступить от 35 см.
- Для циркуляции воздушных масс в нижней части кирпичной кладки и в верхней предусматривают углубления. Увлекаться формированием отверстий не стоит, иначе печь изменит привычную функциональность.
- Сделав один ряд, сразу проверьте горизонтальность строительным уровнем.
- Следите за тем, чтобы остатки раствора не застывали, особенно внутри.
- Между кирпичной и железной стенкой отступите небольшое пространство от 3 до 10 см.
- Если металлическая пластина тонкая, велика вероятность быстрого прогорания железа. Поэтому обустройте кладку так, чтобы после можно было легко добраться до металла и заменить его новым.
Для застывания обкладки подождите сутки. Чтобы кирпичная стена выглядела идеально, через сутки очистите поверхность дрелью со спецнасадкой, а потом помойте водой с мылом.
Технология выполнения работ своими руками
Для того, чтобы выполнить работу, понадобиться схема, согласно которой будут выполняться этапы облицовки. Это необходимо для того, чтобы понять, как обкладывать печь в бане кирпичом с топкой из предбанника.
Имея необходимые материалы и инструменты, а также точное представление о том, как все должно выглядеть, можно приступать к процессу.
Для начала готовиться раствор из глины, именно на него будет выполняться кладка кирпича. За несколько суток до того, как начать обкладывание печи, необходимо замочить глину в воде. Потом совершается размешивание при помощи миксера строительного и добавляется песок.
Все материалы лучше брать с запасом, так как строительные смеси могут давать усадку, вследствие чего не хватит раствора на все прослойки кирпича.
Главное — проложить первые несколько рядов, которые и будут основными. Если они будут ровные, то и остальные ряды также будут иметь безупречный вид. Начинать необходимо с окантовки выкладки, делая отступы по 5 сантиментов, затем с помощью кирпича заполняется внутреннее пространство.
После выкладки первого ряда, делается второй, при этом надо строго следить за тем, чтобы швы не совпадали с предыдущим слоем. По окончанию выкладки четвертого ряда, вставляются дверцы, которые были заготовлены заранее, после чего следует пятый ряд.
Далее необходимо облицевать топку, размер которой должен быть предусмотрен с самого начала работ. Внутренний экран, располагающийся над топкой, будет служить защитой печи от перегревания. Разобравшись с тем, как обложить печь в бане кирпичом с выносной топкой, процесс будет легким и быстрым.
Самостоятельно делая облицовку печи, есть возможность сделать работу по личным предпочтениям всей семьи.
Выполнять облицовку печи из кирпича, топка которой находиться в предбаннике трудоемкий процесс. Но, выбрав именно этот вариант, вряд ли придется когда-либо пожалеть. Подробно разобравшись с очередностью этапов, составив индивидуальную схему, кладка кирпича пройдет быстро и легко.
Последовательность обкладки
Схема железной печи обложенной кирпичем.
Прежде чем обложить печку кирпичом. нужно убедиться, что пол выдержит такую нагрузку. Без фундамента на деревянный пол допускается устанавливать печи массой до 800 кг. Конечно, это при условии хорошего состояния балок и лаг. На пол кладут лист стали, на него слой кирпича, а затем устанавливают печь. Если пол деревянный, то под металл надо положить еще и лист асбеста. Подкладка из стального листа должна выступать перед лицевой стенкой печки на 30-40 см, во избежание попадания на незащищенный пол горячих углей. На стены комнаты, расположенные рядом с печкой, также нужно прикрепить металлические листы с подложкой из асбоцемента. Нужно учесть, что между обкладкой печки и стеной комнаты нужно оставить зазор.
Между металлической стенкой печки и кладкой обязательно должен быть зазор 30-50 мм. Это нужно сделать потому, что у металла и у кирпича различные температурные коэффициенты линейного расширения. Металл при нагреве гораздо больше расширяется, чем кирпич, поэтому, если буржуйку обложить вплотную, без зазора, печка может разрушиться. Свободное пространство между металлической стенкой и кирпичом необходимо и для конвекции воздуха.
Как правило, обкладывают печку в 1/2 кирпича. Делать стенку толще не имеет смысла, поскольку для прогрева толстой кирпичной кладки потребуется слишком много времени и топлива. Прежде чем начать обкладывать буржуйку, нужно сделать разметку, учитывая зазор. Размечают внешний контур печи. Первый ряд делают сплошным. Толщину раствора между кирпичами нужно стараться делать не более 0,5 см. Во втором ряду с каждой стороны печки делают по 1-2 отверстия, в зависимости от размера печи. Длина отверстий равна 1/2 кирпича. Все последующие ряды выполняют сплошными, как и первый ряд.
Переднюю стенку печки со стороны топки нужно обложить с учетом удобства эксплуатации – дверка должна свободно открываться и закрываться. Здесь можно проявить фантазию и выполнить фигурную кладку. Вверху проема над дверцей нужно уложить металлический уголок, на который выкладываются верхние ряды кирпича. Верхнюю часть печки можно обложить по своему усмотрению, поскольку она в техническом отношении не играет значительной роли, выполняя, в основном, декоративную функцию. Верх печи можно выполнить в виде свода или же сделать плоским.
После того как обкладка будет завершена, раствор в швах должен высохнуть. Для этого потребуется 1-2 дня. После этого поверхность кладки нужно очистить с помощью дрели с насадкой в виде щетки от лишнего раствора. Затем кладку моют мыльным раствором щеткой с жесткой щетиной.
Сейчас в продаже представлен большой выбор металлических печей различных конструкций и ценовой категории. Металлические печи используются для обогрева частных домов, временных сооружений, на строительных участках для обогрева рабочих, охранников и прочих целей. Также все чаще набирает популярность использование металлических печей в домашних банях и саунах, хотя в этом случае более традиционной считается кирпичная печь, однако не всегда ее можно использовать по ряду причин.Основными достоинствами металлических печей являются их компактность ( так как далеко не в каждом помещении можно установить кирпичную печь), удобство монтажа, быстрый нагрев. Основным недостатком является то, что после прекращения топки, она довольно быстро остывает. Устранить этот недостаток можно, обложив металлическую печь кирпичом. Это намного продлит теплоотдачу, не слишком увеличивая размер печки. Если металлическая печь была сделана самостоятельно, то облицевав такую печь кирпичом, вы придадите своей печке декоративный вид.
Обладая базовыми строительными навыками, Вы вполне сможете обложить железную печь кирпичом самостоятельно, для этого Вам понадобятся такие материалы и инструменты.
Керамическая плитка
Пожалуй, это один из универсальных материалов, которые часто используются в любых целях. Свою популярность такая плитка получила благодаря относительной дешевизне и неплохим характеристикам. Единственным ограничением у этого материала является его максимальная температура нагрева. Плитка не имеет никакого замкового соединения или зацепа, которые бы помогали материалу сопротивляться деформации при высокой температуре. Вот почему не рекомендуется использовать ее для печей, что сильно накаляются в ходе эксплуатации. А вот для камина это подходящий вариант.
Куда лучше с этой задачей справляется керамическая клинкерная плитка. Кроме того, она может имитировать любой вид отделки. Существуют изделия с имитацией кирпича, изразца, дерева, гранита или мрамора. К тому же клинкерная плитка износоустойчивее, прочнее и долговечнее. А покрытие может быть матовым или глянцевым.
Если вы хотите иметь оригинальную и недорогую отделку для своего камина или печки, то можете комбинировать вариант с декоративным кирпичом и керамической плиткой. Такое соседство тоже выглядит красиво.
Немаловажный момент: занимаясь отделкой печи плиткой, нужно подобрать качественный клей или состав, который не боится высоких температур. В противном случае, какая бы качественная ни была плитка, она может отвалиться из-за растрескавшегося клеевого состава. Не стоит экономить на этом.
А вот о том, как правильно выполнить облицовку печи кафелем своими руками, вы можете узнать из этого видео. Это поможет справиться с задачей быстро и качественно, сэкономив при этом некоторые средства на найме работников.
Кладочный раствор
Внутренняя поверхность кирпичной облицовки печи может нагреваться до 350-400 градусов, поэтому обычный цементно-песчаный кладочный раствор пригоден только для экрана банной печи, отстоящего от ее корпуса не менее чем на 7-8 см. В прочих случаях нужно использовать глиняно-цементный раствор, т.к. печной глиняный непрочен и гигроскопичен.
Для приготовления раствора для обкладки печи кирпичом нужно вначале просеять сухую глину сквозь сито с ячеей 1,5 мм. Далее подгоняется жирность глиняного раствора:
- Пробную порцию глины смешивают с горным или овражным песком фракции до 1 мм в пропорции 1:1 по объему.
- Затворяют водой и вымешивают до густоты теста.
- Скатывают в жгут (колбаску) толщиной ок. 2 см и длиной ок. 30 см.
- Дают просохнуть не на прямом свету 1-3 часа при температуре 30-15 градусов соотв.
- Сгибают жгут в кольцо.
- Если жгут глубоко потрескался в нескольких местах или переломился – исходный (базовый) раствор тощий, нужно дать больше глины.
- Жгут плавно согнулся или потрескалась только подсохшая корка – базовый р-р жирный, надо дать больше песка.
- Жгут более-менее равномерно по длине потрескался не более чем на 1/4 толщины – жирность базового р-ра оптимальна.
Пробную порцию рабочего раствора готовят, заменив 1/8-1/3 глины цементом от М400; обычно для начала дают 1/5 часть. Сухую смесь постепенно затворяют водой, вымешивая до густоты сметаны. Затем проверяют раствор на текучесть: обмакивают в него чистую кельму и вынимают, держа носиком вниз. Тут возможны 3 случая:
- Раствор стекает, оставляя на кельме пятна или полностью обнажая металл – воды много;
- Р-р стекает, оставляя на кельме бугристый слой с комками – воды мало;
- Р-р стекает, оставляя тонкий ровный слой – воды в меру.
Далее сухой кирпич опять кладут на раствор, пристукивают рукояткой кельмы и выдерживают 5-6 мин. Пробуют поднять, мокрый кирпич должен подняться вместе с ним. Если остается лежать или на весу постепенно отлипает – в базовом р-ре нужно дать больше глины и соотв. меньше цемента.
Специалисты советуют для изготовления качественной смеси использовать мелкий горный песок, так он отличается высокой прочностью и жароустойчивостью. Сначала песок нужно пропустить через сито с ячейками размером 1,5 миллиметра- чем он будет мельче, тем тоньше и аккуратнее получатся швы между соседними кирпичами. Дело в том, что тонкие швы способствуют тому, что кладка дольше держит тепло.
Невозможно назвать точные пропорции песка и глины в растворе, поскольку каждый раз глина будет иметь разную жирность.
Чтобы определиться с нужным соотношением компонентов, поступают следующим образом:
- Отмеряют 5 литровых банок глины, предварительно просеянной сквозь сито.
- В первую банку ничего не добавляют, во вторую насыпают 1/10 часть песка, в третью – четверть литровой емкости песка, в четвертую – 3/4, а в пятую – целый литр.
- В каждую смесь добавляют воду до получения раствора, имеющего пластилинообразную консистенцию и не прилипающего к рукам.
- Потом делают 5 шариков с диаметром от 5 до 7 сантиметров и 5 небольших 3-миллиметровым блинчиков.
- Поделки из глины оставляют сушиться в тени примерно на две недели.
- Потом шарики и блинчики, чтобы не перепутать, нумеруют и бросают на землю с высоты 100 сантиметров. Для кладки подойдет не разбившийся вариант.
После того, как пропорция компонентов выяснена, приступают к приготовлению кладочной смеси. Сначала в большую емкость насыпают глину, заливают ее водой и оставляют киснуть на 3 суток, за это время она должна стать эластичной.
Укладка кирпича
Специалисты рекомендуют укладывать смоченный водой кирпич, на него лучше прилипает раствор.
Первый ряд кирпича кладется всплошную. На него укладывается металлическая армирующая сетка, углы которой стягиваются металлической проволокой для закрепления.
Каждый последующий ряд важно укладывать в шахматном порядке, чтобы была перевязка. В процессе кладки швы затираются сразу, а когда кирпичи будут выложены до нужного уровня, проводится финишная очистка
В процессе кладки швы затираются сразу, а когда кирпичи будут выложены до нужного уровня, проводится финишная очистка.
Сразу выкладывается проем топки, его верхний край обязательно укрепляется с помощью металлического уголка, чтобы кладка была прочной.
Заключительный ряд можно сделать декоративным, к примеру, использовать красивый фактурный кирпич. Привлекательно смотрятся камни, уложенные сверху печи, они делают теплоотдачу лучше.
Итак, сегодня часто используют металлические банные печи под обкладку кирпичом.
Их облицовка не занимает много времени и не требует каких-либо особых знаний или навыков.
Главное – подобрать огнеупорные строительные материалы, соблюдать технические требования и рекомендации, изложенные в этой статье.
Баня
Устройство и принцип работы
Сравнивая печь с выносной топкой и обычную каменную печь, то, второй вариант проще в построении и монтаже. Но преимущества первого варианта заставляют заморочиться и забыть о сложности. Для домашней бани, действительно лучшим вариантом есть печь с топкой из предбанника.
Из плюсов печи с топкой из предбанника:
- печь обогревает и парилку и предбанник, то есть держит высокую температуру и там, и там,
- пар получается легким, из-за того, что основная часть печи находится в предбаннике,
- сама парилка не засоряется мусором от топки,
- места в парилке намного больше.
Подытожим, что печь с выносной топкой работает более эффективно. Она находится в предбаннике, и лишь одна часть конструкции переходит в парилку. Вы экономите место и расширяете функцию печки на два помещения одновременно.

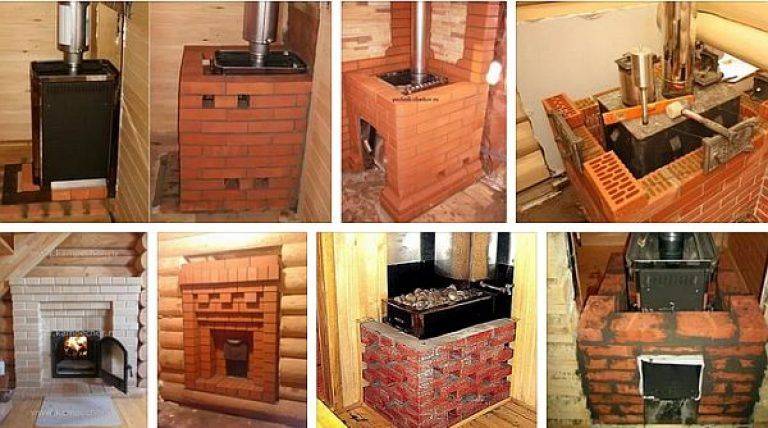

Самые распространенные способы обкладки металлической печи в бане
Учитывая то, что каменная облицовка выполняет роль теплового экрана для металлической конструкции и не принимает на себя основной жар, существует несколько вариантов облицовки.
- Сплошная облицовка. Такой вариант предполагает быструю отдачу тепла, что в определенной мере снижает производительность печи. Такой вариант выполняется не часто и случит скорее в декоративных целях, когда эффективность печи не играет большой роли.
- Тепловой экран выглядит в виде небольшого каменного ограждения. Он создает комфорт для людей, находящихся в непосредственной близости от печи и повышает теплоотдачу.
- Облицовка-конвектор с продухами. Этот вариант является наиболее оптимальным для бани, так позволяет приспособить абсолютно любую металлическую конструкцию. При этом не играет большого значения даже сам объем парилки.
Продухи в печи
Схема облицовки во многом зависит от функциональности печи. Если обкладка носит чисто декоративную функцию, то ее можно сделать толстой, в целый кирпич.
Если же печь носит функцию водогрейки, то обкладку делают в пол кирпича.
Зазор между каменным экраном и металлическим корпусом печи рассчитать просто. На каждый кВт мощности добавляем 2 см к стандартным 3 см. Если же мощность печи превышает 12 кВт, то делаем максимально в 15-20 см. В противном случае обкладка печи не будет выполнять своей прямой задачи.
Тонкости обкладки печи кирпичом в зависимости от помещения
Печь устанавливают прямо в парилке или выносят топку в предбанник. Разберем нюансы каждого из вариантов.
В предбаннике
При монтаже важно помнить правила противопожарной безопасности. Минимальное расстояние от стены ‒ 0,5 м. Участки стен вблизи печи нужно обшивать теплоизоляцией, можно поставить защитный огнеупорный экран
Участки стен вблизи печи нужно обшивать теплоизоляцией, можно поставить защитный огнеупорный экран.
Расстояние от дверцы топки до стены, двери ‒ не меньше 1,25 см. Располагаться она должна по направлению к двери в парную.
Для агрегата с выносной топкой укладка перегородки выполняется поэтапно таким образом:
- Выбирается место под печь. Заливается фундамент (подробная инструкция приведена в разделе ниже).
- После полного застывания фундамента на него выставляется конструкция. На стене размечается проем под топку. Он должен быть больше, чем сама камера, на 25 см с каждой стороны. Точный выбор размеров проема под конкретную модель печи указан в техпаспорте изделия.
- Болгаркой вырезается отверстие. Куски лишнего материала, мусор убираются.
- Рекомендуется снова выставить печь на фундамент, чтобы проверить правильность проделанного отверстия, ровность основания.
- Печь убирается. Готовится теплоизоляционный материал.
- Берется базальтовый картон и разрезается на полоски. Крепится на стенки отверстия степлером. Затем керамоткань фиксируется таким же способом.
- На степлер крепится алюминиевая фольга.
- Берутся два листа минерита. Аккуратно вырезается отверстие под топку.
- Заготовки ставятся со стороны парилки. Монтируются к деревянным стенам на саморезы.
- Кирпич для облицовки замачивается водой. Готовится смесь для порядовки.
- Работа по кладке начинается в предбаннике. Первый ряд нужно уложить в полкирпича. Последние элементы ряда кладут поперек, так получатся красивые выступы.
- Во втором ряду оставляется место под зольник. Через него будет происходить циркуляция воздуха.
- Минимальное расстояние от корпуса печи до перегородки ‒ 3 см.
- При достижении высоты кладки выше топки в кирпичном ряду ставятся два стальных уголка. Это исключит соприкосновение с металлом.
- Теперь аккуратно обрезаются фольга и остатки картона. При образовании зазора его заполняют минеральной ватой. Хорошо уплотняют.
- На этом этапе начинается кладка в парилке. Печь ставится на фундамент.
- Присоединяется дымоходная труба.
- Проводится разметка. Создается перегородка в такой же последовательности.
В парной
Такое расположение менее затратно по материалам, но требует повышенного внимания и соблюдения правил пожарной безопасности. Встречаются конструкции открытого типа, когда камни уложены сверху печи. Поливая их водой, можно регулировать количество пара в помещении.
Пошаговое руководство установки агрегата в парилке описано в разделе ниже.
