Нужный диаметр
Типовая схема обустройства скважины.
Диаметр обсадных труб напрямую зависит от того, какой в дальнейшем будет использоваться погружной насос. Если скважина делается на дачном участке, достаточно использовать погружной насос диаметром 75 мм. Этого вполне достаточно для того, чтобы получать объем воды 3 кубических метра в час. Если скважина делается на участке загородного дома или коттеджа, в котором семья проживает постоянно и расходуется до 8 кубических метра, стоит выбрать насос диаметром не менее 102 мм.
Стоит уделить особое внимание местности, а именно динамическому и статическому уровню воды. Если данный уровень повышенный, то погружной насос в обсадной трубе должен висеть. Для того чтобы правильно рассчитать диаметр трубы, стоит точно знать диаметр насоса
Для того чтобы правильно рассчитать диаметр трубы, стоит точно знать диаметр насоса.
Конструкция обсадной трубы.
К примеру, если он составляет 75 мм, то обсадная труба должна быть не менее 87 мм. Этот показатель складывается из: 75 мм (диаметр насоса) + 4 мм (расстояние между самим насосом и трубой) – толщина самой трубы 8 мм. Сегодня трубы обсадные изготавливаются стандартных размеров. Для показателя 87 мм идеальным вариантом могут стать такие варианты:
Зная такие показатели, можно приступать к бурению скважины, которая будет соответствовать диаметру трубы. Если используется насос диаметром 102 мм (все расчеты проводятся аналогичным способом), следует выбрать трубу диаметром 114 мм. Специалисты рекомендуют использовать больший диаметр, к примеру – от 127 до 133 мм.
Водопровод из колодца с погружным насосом
Водопровод из колодца с применением автоматических погружных насосов давно завоевал наибольшую популярность у потребителя. Предельно простые по своей конструкции, неприхотливые, надежные и долговечные в работе, центробежные погружные насосы вбирают воду гребными лопастями, создающими центробежное давление, которое и осуществляет ее подъем.
Типовой вариант водоснабжения из колодца глубиной 10 колец с применением погружного насоса, с расстоянии 5 метров от дома.
Схема водоснабжения из колодца с расчетом стоимости
Водоснабжение из колодца с погружным насосом
Оборудованная электромагнитным клапаном для слива система водоснабжения из колодца, неприхотлива и проста в эксплуатации. Автоматическая система регуляции давления и правильно подобранное нашими специалистами оборудование, обеспечивают нашим Заказчикам удобство и комфорт аналогичного системам централизованного водоснабжения уровня.
Принципиальная схема водопровода
Погружные насосы практически не требуют дополнительного оборудования, и работают в автоматическом режиме, реагируя на открытие и закрытие подачи воды в каждой водоразборной точке. Не подвержены влиянию перепадов давления в системе, оснащены собственной системой фильтрации, имеют небольшой размер, и относительно невысокую стоимость. Во избежание промерзания в холодное время года используется подогревающий электрический кабель.
Монтаж насосных станций
Водопровод из колодца с использованием насосных станций широко применим при расстоянии до зеркала воды не более 8 метров. Совмещающая гидронасос, мембранный аккумулирующий бак и автоматику, насосная станция представляет собой законченный технологический узел для забора и подачи воды из питьевого колодца.
Вариантами размещения насосных станций может быть специальный кессон, отдельное помещение внутри здания, или совмещенный монтаж.
Производя закачку воды в гидроаккумулятор до образования требуемого давления, насосная станция работает в режиме цикличных включений-отключений, для поддержания постоянного объема воды в системе.
Принципиальная схема монтажа насосной станции
Являясь поверхностным по способу водозабора, гидронасос предъявляет собственные требования к монтажу всасывающего трубопровода, диаметр которого не должен быть менее 32-х мм, всегда должен превышать диаметр напорного трубопровода, и иметь уклон от 1 градуса по отношению к водозабору. Ошибки в расчете длины и монтаже всасывающего водопровода могут привести к повышенной кавитации и выходу насосной станции из строя. Расстояние до дна колодца, при этом, должно быть не менее 25-30 см во избежание всасывания песка, а нижний конец всасывающего трубопровода в обязательном порядке должен быть оборудован сетчатым фильтром и обратным клапаном.
Виды погружных насосов для скважины
Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.
Все модели погружных скважинных насосов подразделяются на две категории:
- Вибрационные.
- Центробежные.
В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.
Вибрационные
При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает. Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру
В результате процесс заиливания во многих случаях резко ускоряется
Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.
Примеры вибрационных моделей
Однако у вибрационных насосов есть немало плюсов, среди которых числятся:
Схема установки вибрационного насоса
Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.
Центробежные
У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.
Центробежные модели
Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.
Принцип работы центробежных насосов
Шнековые
Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.
Устройство винтового агрегата
Скважина
Для каждой модели насоса устанавливаются допустимые значения посторонних включений в воде (песка и пр.). Несоблюдение требований приводит к быстрому износу прибора и снятию его с гарантии. Поэтому прежде чем подбирать или покупать скважинный насос, необходимо прокачать скважину и сделать анализ воды.
Скважина – круглая глубокая яма малого диаметр с трубой внутри, образующей стенки. На определенной высоте стенки трубы имеют отверстия, так называемый фильтр. В скважине столбом стоит вода.
Перед выбором насоса узнайте:
• Статический уровень воды • Динамический уровень воды • Дебит скважины
Эти характеристики играют ключевую роль при выборе скважинного насоса. Следует определить, на какой глубине находится зеркало воды, или тот самый статический уровень. Он называется так потому что вода в момент замера находится в спокойном положении.
В момент включения насоса статический уровень будет уменьшаться до динамического: ниже динамического уровня вода опуститься не может. Разница между статистическим и динамическим объемами скважины называется дебитом.
Важно: насос не должен выкачивать больше, чем может дать скважина. Так, мощность насоса в 3 м3/час категорически не подойдет для скважины с дебитом 1,5 м3
В идеале насос должен быть немного слабее дебита скважины, примерно на 20-30%.
Выясните, на какой глубине находится фильтр скважины. Насос должен занимать положение на 1 м ниже динамического уровня воды и на 1 метр выше фильтра скважины. Эти данные обычно указаны в паспорте скважины.
Итак
• Статический уровень – глубина зеркала воды в состоянии покоя; • Динамический уровень – минимальная глубина зеркала воды; • Дебит – объём воды (измеряется в литрах в минуту или кубометрах в час)
Часто встречаемые поломки
Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.
Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.
Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.
Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.
Выбор насоса по напору
Насосы имеют маркировку, которая выглядит примерно таким образом: SQ 1-30; SQE 2-85 и т.п. В данном случае интерес представляют цифры, обозначающие номинальную рабочую характеристику насоса. Так, показатель SQ 1-30 указывает, что производительность насоса составляет 1 кубометр воды при напоре 30 метров. Но почему давление указывается в метрах, а не барах?
Перед выбором скважинного насоса следует определить глубину, на которой находится вода, а затем вычислить высоту, на которую необходимо её поднять в дом. Предположим, желаемое давление кране частного дома – 2,5 бара, при этом требуется адекватный напор. Столб воды высотой 10 м давит на 1 см2 с весом 1 кг, что почти равно давлению в 1 атмосферу, 1 бар или 10 метров водного столба. Следовательно, для поднятия воды на 3 этаж требуется создать давление как минимум в 1 бар. Так как насос борется с весом водного столба в метрах, можно воспользоваться его маркировкой и определить, на сколько метров поднимет воду. При необходимости узнать давление в барах просто разделите указанное число на 10.
На следующем этапе узнайте расход воды по маркировке на приборе водоподачи. Допустим, кран за 1 минуту должен наполнить 12-литровое ведро воды. Одновременно работающие смесители в кухне и душе тоже должны справиться с этой задачей за минуту, и примерно столько же воды потребуют стиральная машина и унитаз, суммарно – не менее 36 литров, или 2 м3/час. Но все эти точки вряд ли будут одновременно работать. Как правило, максимум одновременного включения – душ, стиральная машина и кухонная раковина, что дает расход в 1,5 ведра воды, или 1 м3/час.
Подытожим:
• Давление в насосе измеряется в метрах, а не барах • При необходимости — конвертируйте • Узнайте расход воды в вашей системе
Критерии выбора
Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:
- Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
- Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
- Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
- Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
- Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
- Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.
Какой гидроаккумулятор необходим
Таблица подбора гидроаккумулятора.
Для правильного выбора насоса необходимо внимание уделить и тому, какой именно гидроаккумулятор будет использоваться. Назначение его состоит в том, чтобы накапливать определенный объем воды для предотвращения частого включения самого насоса. При достижении определенного объема воды насос выключается, пока вода не будет израсходована
При достижении определенного объема воды насос выключается, пока вода не будет израсходована
Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется
При достижении определенного объема воды насос выключается, пока вода не будет израсходована. Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется.
Обычно это 20 пусков, которые при отсутствии гидроаккумулятора будут осуществляться при каждом открытии крана. А вот при наличии бака такие включения будут редкими, что продлит срок службы всего оборудования.
- Qmax – это максимальное значение расхода воды;
- Pset – давление при включении насоса;
- ΔР – это разница, которая наблюдается при включении и выключении насоса;
- Nmax – допустимое за час число включений и выключений, обычно оно указывается производителем для каждой модели отдельно;
- K = 0,9.
При выборе насоса необходимо учитывать, что давление в нем воздушной массы составляет всегда 0,8-0,9 бар.
Подробнее о параметрах для насоса
Также обратите внимание на производительность, рассмотрим показатель подробнее. Чтобы узнать, какое количество жидкости перекачается за промежуток времени насосом, необходимо вычислить уровень воды в динамике и статический и дебит. Статический указывает на тот период, когда вода не поднимается вверх
Это расстояние от поверхности земли.
Статический указывает на тот период, когда вода не поднимается вверх. Это расстояние от поверхности земли.
Динамический также показывает данное расстояние в момент работы насоса. Зависит показатель от диаметра труб и дебита скважины. Под этот критерий подстраивается монтаж насосов, определяется, на какую глубину поместить агрегат, чтобы он работал «в сухую».
Понятия дебита исходит от того, какой именно объем жидкости выдается за период. Нельзя допускать, чтобы производительность насоса была выше, иначе высота столба будет снижаться. Это может приводить к частым поломкам и в худшем случае к замене насоса.
На этапе, когда происходит бурление, учитывается диаметр труб источника. Он определяет величину насосов. Важным моментом при покупке оборудования также то, какое количество воды будет использоваться на семью или одного человека. Стабильно этот показатель равен 200 л. Но не забывайте также тот факт, что насосы применяются для огородов или полива сада, газона и т.д. Если вы планируете дополнительную нагрузку для насоса, вам нужный мощный и износостойкий прибор с прочными деталями. Стоимость у такой продукции выше.
Каждый хозяин участка, так или иначе, хочет знать, каким будет качество воды, перекачиваемой насосом. Поскольку в жидкости находятся разные примеси. В зависимости от состава воды, что определяется специалистами при бурлении, подойдет отдельный вид насоса. С какой жидкостью совместимо оборудование, указано в его техпаспорте.
Чтобы рассчитать все данные для насосов, описанные выше, можно воспользоваться специальным калькулятором, который есть в сети. Представлено много разных вариантов расчета, он не все их них являются точными. Чтобы быть уверенным в показателях и конечном результате, купив подходящий вид насоса, воспользуйтесь формулами.
Не всегда возможно самостоятельно с этим справиться, поэтому следует вызвать мастера, который проведет все расчеты и подскажет, какие насосы актуальны для вашей площади и потребностей. Данное решение станет наиболее простым.
Схема подключения
Перед описанием схем подключения напомним о таких важных характеристиках насоса, как мощность; диаметр; возможность плавного пуска или возможность электронного управления частотой вращения вала; устойчивость к перепадам напряжения; минимальная и максимальная глубина погружения; диаметр насоса. Так, диаметр насоса прямо связан с ценой скважины: чем меньше диаметр насоса, тем меньше диаметр трубы, а значит, её бурение будет дешевле.
Насос подключается через реле давления либо через автоматику реле протока. Зная характеристики системы и насоса, т.е. давление и мощность, которую придется размыкать вашему реле, можно оптимально подобрать нужное реле для насоса.
В некоторых моделях насосов предусмотрена защита от перегрева и защита от сухого хода, однако она носит исключительно аварийный характер. При монтаже системы стоит предусмотреть собственную систему защиты от сухого хода.
Недостаток систем, работающих с реле давления: между запусками и остановками насоса всегда будет изменяться давления, что вызовет дискомфорт в использовании воды в душе. Во избежание такого неудобства можно приобрести насос с частотным преобразователем.
Обратите внимание на максимальную глубину погружения насоса: чрезмерное заглубление приведёт к выходу насоса из строя
Расчет рабочего давления в контуре
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
| Отапливаемая площадь (м 2 ) | Производительность (м 3 /час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25 о до +110 о С.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором
Наличие собственной скважины решает множество проблем хозяев загородного дома. Но для того чтобы автономное водоснабжение работало бесперебойно, и в любой момент на используемой точке потребления обеспечивалось необходимое давление воды, требуется правильно подобрать оборудование и грамотно смонтировать вся систему водопровода.
Один из путей решения проблемы – установка гидроаккумулятора. Этот важный элемент системы не только создает запас воды, но, что самое главное, поддерживает ее давление во внутреннем водопроводе на требуемом уровне, необходимом для корректной работы всех подключенных устройств и сантехнических приборов. Естественно, что параметры насоса и гидроаккумулятора должны быть согласованы между собой. Как правильно сделать выбор? – в этом поможет калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором.
Необходимые пояснения по проведению расчётов даны ниже.

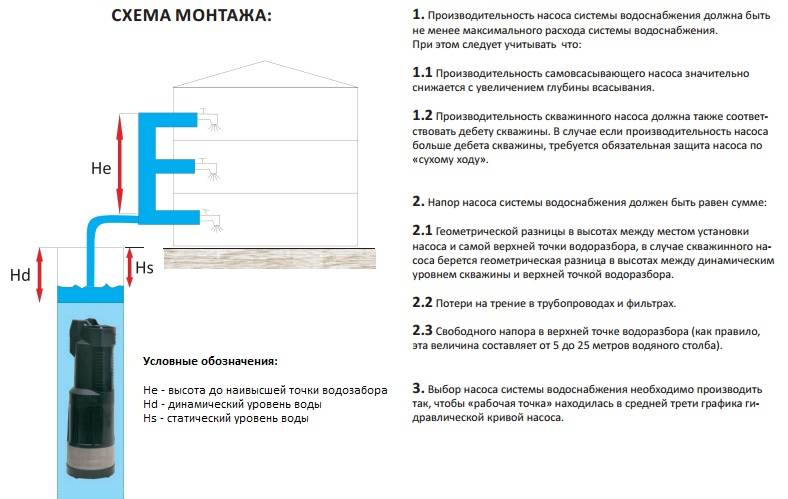

На чем строится расчет создаваемого насосом напора?
Гидроаккумулятор — это герметичная емкость, разделенная эластичной мембраной на два отсека – воздушный и водяной. В воздушном отсеке заранее создано определённое давление – нижний порог напора воды в системе домашнего водопровода. По мере заполнения водой давление в гидроаккумуляторе нарастает, и при достижении установленного верхнего порога срабатывает реле, которое управляет питанием насоса – закачивание воды прекращается. Таким образом, в гидроаккумуляторе всегда поддерживается тот уровень давления, который будет оптимальным для работы водопроводной системы.
По сути, в вопросах создания напора «зона ответственности» скважинного погружного насоса заканчивается именно на гидроаккумуляторе.
Отсюда следует, что создаваемого насосом напора должно быть достаточно:
- Для поднятия воды с глубины скважины, считая от динамического уровня воды, до точки установки гидроаккумулятора.
- Для преодоления гидравлического сопротивления участков водопровода от скважины до места установки гидроаккумулятора. Чем меньше диаметр труб, и чем протяженнее участки, тем выше потери давления. Именно поэтому гидроаккумулятор стараются устанавливать как можно ближе к скважинам. Имеет значение и материал труб – в стальных трубах ВГП сопротивление значительно выше, чем в полимерных.
- Для наполнения аккумулирующего бака до верхнего уровня срабатывания реле давления.
Естественно, насос должен обладать еще и определённым эксплуатационным резервом, чтобы ему не приходилось работать на пределе своих возможностей.
Все эти параметры учтены в программе калькулятора расчета.
Результат будет показан в нескольких единицах измерения – метрах водяного столба, атмосферах (бар) и килопаскалях. По этим значения и нужно будет подбирать подходящий насос.
Для насосов, работающих без гидроаккумулятора , и напрямую подающих воду на точки потребления, расчет напора будет несколько иным — для этого случая предусмотрен свой калькулятор.
Другим важным параметром выбора является производительность насоса – ее расчет также реализован в специальном калькуляторе.
Эти приборы рассчитаны на подъем воды со значительных глубин, что предопределяет особенности их конструкции. Как устроены погружные насосы для скважин , и на что ориентироваться при их выборе – читайте в отдельной публикации нашего портала.
