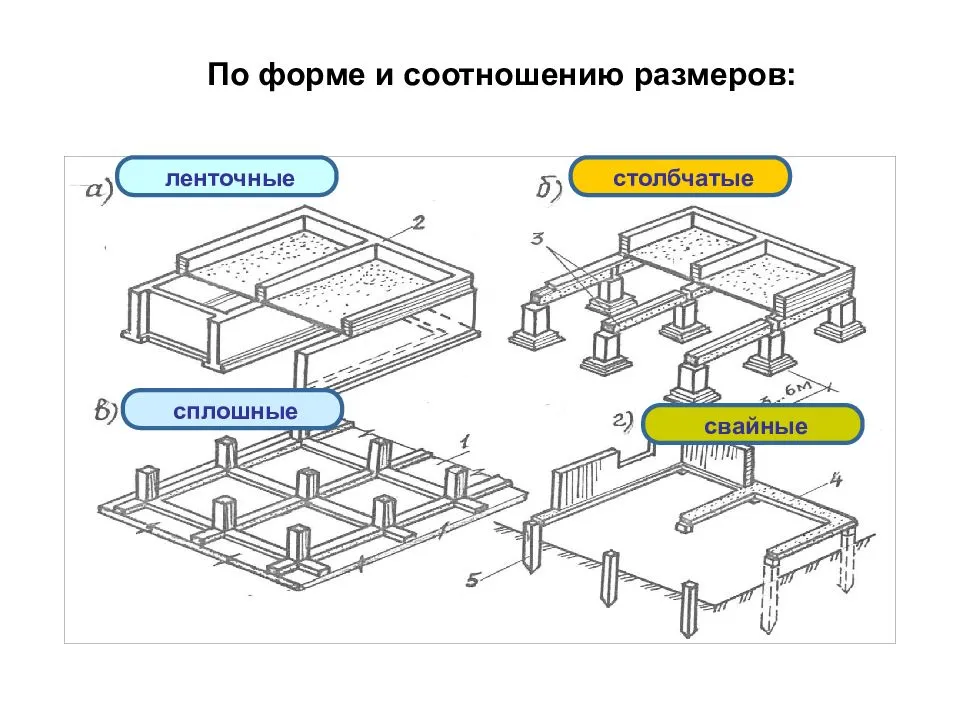

Классификация фундаментов по особенностям их конструкции

Разделение свай по условию изготовления

Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.

Набивные сваи

Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.

Изготовление железобетонных свай в грунте

Следующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи. Максимальные параметры буронабивного изделия – до 0,5 м. в ширину и до 50 м. в глубину.

Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.

Классификация плитных фундаментов

Плитные фундаменты имеют сплошную железобетонную конструкцию. Основание не подвергается заглублению, и классифицируются следующим образом:

• монолитные балочные;
• монолитные своды;
• массивные коробчатые конструкции.

Выбор зависит от типа почвы и глубины залегания грунтовых вод. Балочные фундаменты и плитные своды не предусматривают возможность обустройства подвального помещения. Балочные плиты имеют увеличенную толщину по контуру расположения стен дома (уширения выполняют функцию ребер жесткости), толщина сводных плит одинакова по всему периметру.

Рис: Схема монолитной фундаментной плиты

При строительстве зданий с подвальными помещениями используются коробчатые конструкции, состоящая из двух плит, первая из которых углублена в почву и выступает в качестве полового перекрытия подвала, вторая плита – поднятая до уровня почвы, используется как потолочное перекрытие. Плиты соединяются стенами подвала и дополнительными колоннами, расположенными по его периметру.

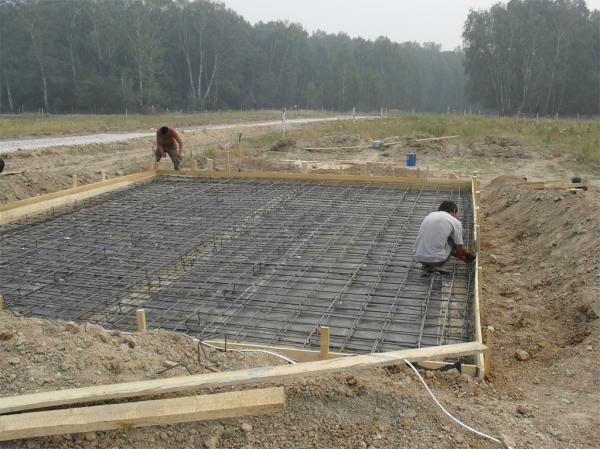

Рис: Процесс обустройства плитного фундамента

Этапы изготовления фундамента из монолитной плиты:

• Разработка котлована на глубину заложения плиты;
• Подсыпка уплотняющей песчано-гравийной подушки на дно котлована (толщина от 20 до 40 см);
• Заливка подбетонки – чернового слоя жидкого бетона толщиной 2-3 см, который после отвердевания будет препятствовать утечкам цементного молочка при заливке основной плиты;
• Установка опалубочных щитов по периметру котлована и их фиксация боковыми упорами;
• Обустройство пространственного арматурного каркаса по всей площади котлована. Используется двухконтурный каркас, соединенный вертикальными перемычками;
• Заливка фундаментной плиты бетоном и последующее уплотнение смеси вибрированием.

Важно: демонтаж опалубки плитного фундамента осуществляется спустя 2 недели после заливки, после чего плита выдерживается до набора бетоном проектной прочности. Общий срок отвердевания составляет 28-30 дней

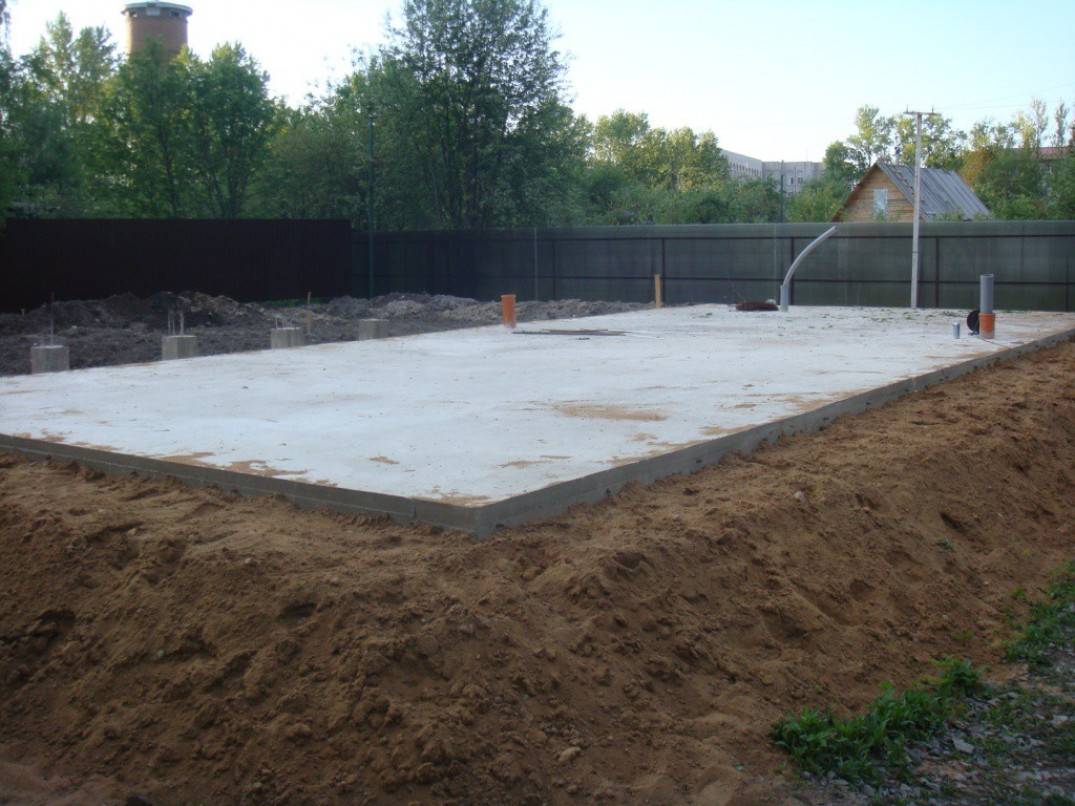

Рис: Заливка плитного фундамента бетоном

Ленточный фундамент

Сама по себе технологическая особенность обустройства данного вида не сложная, но при этом довольно трудоемкая и требует много материалов. Чаще всего данный тип можно встретить в частном домостроении.

Сам ленточный фундамент выполняется в виде контурной полосы, которая проводится в местах дальнейшего обустройства стен. Такую своеобразную ленту предусматривают для всех стен, исключая перегородки.

Устройство ленточного фундамента

Для обеспечения максимального уровня прочности фундамент укладывается на глубину 50-70 сантиметров. Толщину фундамента обуславливают строительные материалы, дальнейшая нагрузка, а также толщина стен.

Мелкозаглубленный и заглубленный ленточные фундаменты.

Довольно часто при возведении малых зданий и сооружений можно встретить мелкозаглубленный ленточный фундамент. При этом такой вид можно использовать только при условии того, что грунт слабопучинистый. Глубина заложения 50-70 сантиметров.

Для зданий с более тяжелыми конструктивными элементами используется заглубленный ленточный фундамент. Также решение об обустройстве такого принимается при проектировании подземного гаража или подвала

Оплошности при строительстве

Специалисты не рекомендуют делать фундамент, отличный от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.

Дилетанты могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна.

Важно! Столбчатый фундамент не предназначен для увесистых строений. В случае пренебрежения этим правилом, основание потребует ремонта или вовсе замены

https://youtube.com/watch?v=k342cJ5Slt0

Источники

• -dlya-bani-kak-sdelat-svoimi-rukami/
• -dlya-bani/
• -dlya-bani
• -dlya-bani/
• -stolbchatyj/
• -dlya-bani-kakoy-luchshe/
• -i-pol/
• -bani/
• -dlya-bani/
• -dlya-bani/

Разделение свай по условию изготовления

Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.

Набивные сваи

Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.

Изготовление железобетонных свай в грунте

Следующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи. Максимальные параметры буронабивного изделия – до 0,5 м. в ширину и до 50 м. в глубину.

Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.

Фундамент из монолитной плиты

Устройство плитного фундамента.

Плитный тип фундаментов применяется для заложения домов на тех территориях, где отмечается высокий уровень грунтовых вод, и там, где наблюдается почва с низким и неравномерно сжимаемым, подвергающимся деформации грунтом, чтобы изначально исключить возможность деформирования основания и самого здания в периоды активности подземных вод и других сейсмических явлений. При строительстве фундаментов этого типа делают пространственную жесткую арматуру на всей площади будущего здания. Железобетонная монолитная плита может быть построена на месте или привезена в готовом виде. Сначала нужно будет снять верхний слой земли. На той пощади, где будет уложена плита, в зависимости от природы почвы и наличия песка рекомендуют начинать строительные работы с заложения подушки с обязательным ее уплотнением. Усиление железобетонного основания можно сделать с помощью металлической арматуры диаметром в 1 см .

Соединять каркас арматуры оснований любого типа нужно с помощью сварки или с помощью вязальной проволоки. Каркас является пространственным соединителем взаимосвязанных верхних и нижних ярусов используемой для усиления основания проволочной сетки. Он должен быть заложен так, чтобы толщина бетона впоследствии полностью смогла покрыть его. Такая конструкция глубокого основания обеспечивает надежность и долговечность плиты без появления в ее структуре трещин и разрывов, провалов и исключает вероятность движений основания вместе со слоями почвы. Перед укладкой арматуры каркаса для этого глубокого фундамента подушку из песка нужно покрыть рубероидом или другим материалом, который предотвращает утечку цементного молока из траншеи во время укладки бетона.

https://www.youtube.com/watch?v=N1S98nEOv8s

Изоляционный слой стоит укладывать в виде целого основания, что позволит в несколько раз повысить уровень прочности глубокого или мелкого фундамента. Если этим правилом пренебречь и исключить этап гидроизоляции фундамента, то грунтовая влага будет проникать в поры плиты, что приведет к ее разрушению.

Монтаж стеновых блоков подвала

Стеновые блоки устанавливают после проверки правильности укладки фундаментных блоков. Прежде всего, очищается поверхность фундаментных блоков и наносится гидроизоляция — слой раствора 20—30 см, он же служит выравнивающим слоем. Разметка производится так же, как и при устройстве фундаментных блоков, по монтажной схеме размечают положение блоков первого ряда, отметив места вертикальных швов. Монтажники до начала работы подготавливают инструменты, расчищают верхнюю поверхность фундамента от загрязнения, ящик с раствором располагают так, чтобы не переставлять его в процессе укладки 3—4 блоков, т. е. на расстоянии 2—2,5 м. Подготовка постели для укладки блоков выполняется последовательно: сначала очищается поверхность блоков, смачивается водой, раствор раскладывается и разравнивается с помощью лопаты, но разравнивать раствор лучше всего рейкой, с помощью которой достигается идеально гладкая поверхность, причем сохраняется толщина слоя. Стеновые блоки начинают монтировать с маячных блоков в углах и на местах пересечений стен, поднимают блоки за две петли краном и укладывают на постель из раствора.

Контроль укладки производится по осям маячных блоков, по рискам. По визиркам проверяется высота. При обнаружении неправильности укладки, блок поднимают, раствор с нижней грани счищают, добавляют раствор на постель, где был перекос, и снова укладывают блок (рис. 6).

Смонтированные маячные блоки служат ориентиром при установке рядовых блоков, на специальных скобах закрепляют причалку и по ней кладут на растворе блоки. При монтаже нельзя браться рукой за торец блока. Так как она может быть защемлена между блоками. После, установки, контроля, кельмой срезается лишний раствор с горизонтальных швов, а если раствора не хватает, добавляют и уплотняют. После укладки двух первых рядов, укладку последующих ведут так же, как предыдущие, так же размечая на нижнем ряду укладку верхнего слоя. После укладки первых рядов, и для укладки следующих требуются подмости. О них поговорим ниже. Приведем несколько приемов, чтобы переместить блок с места: 1) Перемещают с помощью лома, лапа лома направлена от себя, причем оттянутый конец лома заводится под блок и отжимается на себя, блок при этом приподнимается и, соскользнув с лапы, продвигается вперед (рис. 7, а). 2) Лапой в сторону — оттягивается конец лома, заводится под блок под острым углом к лицевой грани. После этого на лом нажимают и проворачивают на пятке лапы в сторону, блок приподнимается и перемещается, как показано на рис. 7, б. 3) Лапой на себя — оттягивается конец лома, заводят под блок, нажимают на конец лома, приподнимая и перемещая блок на себя (рис. 7, в). Если толщина шва большая, тогда прием лопатой от себя выполняется острым концом лома.

Обзор плитного фундамента

Еще одним вариантом фундамента для домашнего строительства, который достаточно часто применяют, является плитное основание. Он обладает видом сплошной или решетчатой плиты, которая выполняется из железобетонного монолита или сборных железобетонных балок с заделанными стыками. Плитные фундаменты, обычно, возводят по всей площади сооружения. Его применение оправдано на почвах, подверженных сильному и неравномерному сжиманию, а также на просадочных и пучинистых грунтах. Его иногда еще называют «плавающим». Также он будет полезен там, где уровень грунтовых вод находится меньше 1 метра от поверхности земли, а также во время возведения многоэтажных сооружений. Отлично держит как вертикальные, так и горизонтальные движения.

Достоинства:

• Легкость в возведении;
• Можно построить на подвижных, просадочных и пучинистых грунтах.

Недостатки:

Технология

Каждое конкретное решение свайного фундамента имеет свою технологию монтажа. В общем виде устройство свайного фундамента производится в следующей последовательности.

1. Подготовительные работы. Горизонтальная планировка участка, выноска в натуру осей, разметка местоположения свай.
2. Погружение свай в грунт. Производится согласно технологии для конкретного типа свай.
3. Обрубка концов недобитых свай, устройство свайного ростверка.

Технология устройства свайного фундамента для каждого типа свай описана выше. Следует отметить, что при выборе способа монтажа следует руководствоваться не только экономической целесообразностью, но и опытом проектирования в каждом регионе строительства. Местные проектные институты разработали типовые технологические карты, в которых содержится полная информация по технологии производства работ, составлены графики работы, а также спецификации требуемых машин, механизмов, оборудования и материалов.

Свайный фундамент может стать единственным приемлемым решением для слабонесущих грунтов и сложных геологических условий. В остальных случаях следует руководствоваться принципами экономической и технологической целесообразности. Устройство свайного фундамента может потребоваться для высотных зданий, ответственных или уникальных объектов. Такое решение позволяет повысить надежность основы постройки, предотвратить нежелательные деформации и перемещения.

Несмотря на технологическую сложность, в ряде случаев устройство свайного фундамента может быть экономически оправдано. Устройство свайного фундамента не требует больших объемов земляных и бетонных работ, возведение можно проводить в зимнее время без дополнительных мероприятий. Применение свай может сократить срок выполнения работ. Яркий тому пример – возведение фундаментов коттеджей с применением металлических винтовых свай.

К преимуществам свайного фундамента следует отнести:

• возможность устройства в особых геологических и климатических условиях;
• высокая надежность и стабильность фундамента;
• небольшой объем земляных и бетонных работ;
• большое количество разнообразных конструктивных и технологических решений.

Однако свайный фундамент имеет ряд недостатков, связанных в основном со сложностью технологии возведения. Среди них:

• потребность в специальных машинах и механизмах;
• требуется квалифицированный персонал;
• существует значительная вероятность возникновения непредвиденных трудностей на стадии возведения.

Классификация ленточных оснований

Ленточные подошвы имеют вид замкнутой железобетонной полосы, укладываемой вдоль периметра стен и равномерно распределяющей нагрузку. Основание отлично справляется с силами пучения, не допускает проседания и перекосов. Изготавливаются ленточные фундаменты на естественной или свайной основе.

• Первый тип характеризуется передачей нагрузки непосредственно на почву.
• Вторая конструкция способствует первоначальной передачи нагрузки на сваи, а затем на грунт.

Недопущение воздействия на подошву грунтовых вод, реализуется посредством использования гравийно-песчаной подушки. Монолитные основания выделяются широкой фундаментной подушкой, расположенной максимально близко к поверхности и создающей надёжную опору. Конструкция применяется в условиях слабого грунта и высоко залегающих подземных вод. Целостная монолитная конструкция формируется посредством заливки качественного бетонного раствора и создания арматурного укрепляющего каркаса. Сборный фундамент формируется с применением железобетонных блоков, дополнительно скрепляемых цементным раствором.

Рис: Опалубка и армокаркас ленточного фундамента

По причине большей долговечности в жилищном строительстве преимущество отдается ленточным фундаментам монолитного типа. Технология их изготовления состоит из следующих этапов:

• Подготовка строительного участка – уборка поверхностной растительности, выкорчевывание корней, удаление валунов и мусора;
• Разметка контуров фундаментной ленты с помощью досок обноски и бечевки. Размечаются как наружные, так и внутренние стены здания;
• Разработка траншеи под фундамент. При обустройстве оснований мелкогозаглубленного типа котлован откапывается в ручную, при необходимости закладки фундамента ниже уровня промерзания почвы (на глубину 1.5-2 м.) привлекается экскаватор;
• Обустройство уплотняющей подсыпки на дне котлована. Подсыпка состоит из одинаковых по толщине (10-15 см) слоев песка и мелкого щебня, она необходима для предотвращения усадки почвы под весом здания и устранения сил пучения грунта;
• Создание опалубки под заливку бетоном из строганных досок. Опалубка размещается по всему периметру траншеи, ее высота равна проектной высоте поднятия цоколя фундамента над землей. Конструкция фиксируется с помощью упоров из бруса;
• Укладка в траншею и на внутренние стенки опалубки клеенки, которая будет препятствовать утечке из бетона цементного молочка;
• Сборка армокаркаса и его установка в опалубку. Каркас состоит из двух рядов продольных прутьев арматуры по нижнему и верхнему контуру фундамента. Для создания каркаса используются стержни арматуры диаметром 12 мм. (продольные) и 8 мм. (поперечные перемычки), которые соединяются с помощью сварки либо вязальной проволоки;
• Заливка опалубки бетоном и его последующее уплотнение (вибрированием либо штыкованием арматурой). Заливка фундамента выполняется одномоментно либо с минимальными паузами, не допускающими схватывание предыдущих слоев бетона.

Важно: монолитный ленточный фундамент может использоваться для дальнейшего строительства после полного отвердевания бетона (спустя 28-30 дней после заливки).

Рис: Ленточный фундамент после заливки бетоном

Выбор фундамента

Для выбора подходящего фундамента нужно учитывать требования СНиП и ряд факторов:

1. Вид грунта, который преобладает на участке. Это может определить геотехник.
2. Глубину промерзания грунта. Если здание будет отапливаться, то эту величину стоит брать меньше среднестатистической на 20−30%, а если помещение отапливаться не будет, то на 10% больше.
3. Назначение и конструкцию здания.

Фундамент — опора всего здания. От его качества зависит надежность всей конструкции и возможность ее эксплуатации. Целая наука, учитывающая требования СНиП Основания и фундаменты занимается вопросами строительства фундаментов и строительными нормами и правилами в этой области.

По стоимости фундамент составит от 15 до 30% всех строительных работ. На сегодняшний день наиболее популярным является ленточный монолитный бетонный фундамент.

Поскольку фундамент — это один из важнейших этапов строительства, лучше поручить его решение специалистам. Они могут сделать прочный надежный фундамент и дать гарантию на выполненные работы. При этом хорошие специалисты всегда придерживаются при возведении оснований и фундаментов СНиПов на проведение этих работ. Нарушение же последних может привести к самым непредвиденным последствиям — от судебных разбирательств до невозможности эксплуатировать новое здание или сооружение. Ликвидация некоторых ошибок в строительстве фундамента может обойтись дороже, чем все здание

Поэтому так важно соблюдать все требования СНиП

Функции строительной конструкции

Фундамент — основание здания, на которое распределяется вес всех его составляющих

Фундамент – это основание, на котором размещают главную часть постройки — ограждающие, несущие и межкомнатные стены, опоры мостов, эстакады.

Под капитальные сооружения обустраивают фундаментальные основания, которые выполняют разнообразные задачи. Основное назначение фундамента:

• Распределить вес постройки равномерно по поверхности площадки. Не дать более массивным частям просесть сильнее лёгких.
• Создать для стен ровное горизонтальное основание.
• Исключить попадание в подвал или технический этаж влаги.
• Сохранить часть тепла от утечки в землю.
• Предотвратить смещение на тяжёлых пучинистых грунтах.
• Защитить постройки от разрушения в сейсмически активных районах.

Особенности свай

Для изготовления винтовых свай используют металл либо железобетон. Состоят они из ствола и винтовых лопастей, которые располагаются на специальном башмаке-наконечнике. Столб бывает пустотелым, а также заполненным бетоном. Лопасти могут быть металлическими сварными, стальными литыми, пластмассовыми.

В качестве материала для деревянных свай используется древесина сосны либо ели. Иногда основой для деревянной сваи становится лиственница, дуб, кедр. Выбирают для свай прямоствольные бревна, предварительно удаляют с них кору. В случае значительного заглубления выполняют сращивание деревянных свай по 3-5 элементов.

Железобетонные сваи производят на заводах, а монолитные конструкции сооружают непосредственно на строительной площадке (согласно проекту). Арматуру заливают бетоном с учетом климатических особенностей региона.

Для металлических свай применяют трубы, прокатный профиль, сварные конструкции. Для защиты от атмосферной коррозии их обрабатывают каменноугольными смолами, битумом, специальными антикоррозийными составами.

Свайный фундамент состоит из системы ростверков и свай, которые являются связывающими и распределяющими элементами нагрузки сооружения. На несущие балки или плиты, которые объединяют сваи, будут опираться наземные элементы сооружаемого здания.

Нормы СНИП к арматуре

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности,  требования к размерам:

• При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
• Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
• При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
• Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
• Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
• Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
• Шаг, при заливке должен быть больше 25 см;
• Отрезок между двумя продольными прутьями – не больше 40 см;
• Расстояние между поперечными прутьями – не больше 30 см;

При вертикальном армировании используются элементы диаметром 12 см, а для продольного – от 10 до 32 см. Стоит отметить, что при поперечном процессе величина должна иметь показатель 7 см.
