Калькулятор расчета необходимого напора дренажного насоса

Дренажный насос – это верный помощник владельца частного дома. Он способен решить множество проблем – откачать воду из затопленного подвала или низины участка, опорожнить накопительный приямок или дренажный (ливневый) коллектор, наполнить большие резервуары или перелить воду из одного в другой, осушить колодец или бассейн, помочь в орошении огорода.

Главное, чтобы насос своими характеристиками соответствовал предъявляемым к нему требованиям. А одним их ключевых параметров насосной техники всегда является создаваемый ею напор воды. Как не ошибиться с выбором? Надеемся, в этом читателю поможет калькулятор расчета необходимого напора дренажного насоса, расположенный ниже.

Несколько необходимых пояснений по работе с программой – ниже по тексту.

Калькулятор расчета необходимого напора дренажного насоса

Комментарии по проведению расчетов

Прежде всего, необходимо определиться с критерием оценки – будет ли насос использоваться только для перекачки воды из резервуаров в другие емкости или даже со сливом на грунт, или же его будут рассматривать и как источник напора для полива приусадебного участка.
В любом из этих направлений расчета будет необходимо указать перепад высот между местом забора воды и самой высокой точкой проложенной для перекачивания магистрали.
Имеет значение и протяженность магистрали – даже горизонтальные ее участки, в силу гидравлического сопротивления, способствуют падению напора. Кроме того, потеря давления сильно зависит и от диаметра применяемых шлангов – этот параметр необходимо будет указать в соответствующем поле калькулятора.
При расчете напора насоса, который будет применяться для полива, необходимо учесть еще и давление, которое требуется для корректной работы оросительных устройств – этот параметр обычно указывается в перечне основных характеристик таких изделий.
Итоговый результат минимально необходимого напора будет дан в метрах водяного столба, в атмосферах (барах) и в килопаскалях. Это станет ориентиром при выборе подходящей модели.

Потраченные на дренажный насос деньги – это отличное вложение, так как такой прибор не раз и не два придёт на помощь своим владельцам! Как правильно выбрать дренажный насос с поплавковым выключателем , на что обращать особое внимание – читайте в отдельной публикации нашего портала. Источник статьи: http://stroyday.ru/kalkulyatory/vodoprovod-i-kanalizaciya-kalkulyatory/kalkulyator-rascheta-neobxodimogo-napora-drenazhnogo-nasosa.html

Источник статьи: http://stroyday.ru/kalkulyatory/vodoprovod-i-kanalizaciya-kalkulyatory/kalkulyator-rascheta-neobxodimogo-napora-drenazhnogo-nasosa.html

Как правильно расчитать длину шланга для насоса?

При продаже любого насоса к нему прилагается инструкция практически всех параметров данного насоса. Поэтому расчитывать ничего собственно не нужно в насосе есть патрубок на который должен одеваться шланг диаметр патрубка и внутренний диаметр шланга должны совпадать. Вот и все расчеты другой вопрос если Вы хотите подавать воду строго вертикально то нужно посмотреть на сколько БАР он расчитан —

по таблице можно высчитать на какую высоту может Ваш насос подавать воду. На этих условиях и по параметрам подбирается соответствующий шланг.

Если же вода подается по горизонтальному течению то длинна шланга может быть самой разной в этих условиях давление не важно

Длина шланга напрямую зависит от глубины скважины (или колодца) и самое главное от типа насоса + расстояние на которое будет транспортироваться вода.

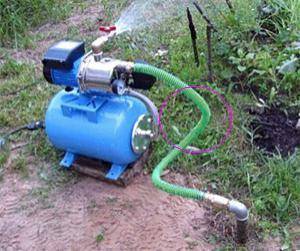

Допустим у Вас поверхностный насос, сам насос не опускается в колодец, он находится рядом, в колодец (скважину) опускается водозаборный шланг.

Глубина колодца 5-ь метров, значит и длина шланга 5-ь метров, можно чуть больше в зависимости от конкретного местоположения насоса у колодца (кстати некоторые типы насосов снабжены шлангами и «озадачиваться» их длиной нет необходимости).

5-ь метров из колодца, далее учитываем расстояние (это если не трубами трасса проложена) до некой накопительной ёмкости, к примеру 10-ь метров.

Значит общая длина шлангов (они разные) это 5 + 10 = 15-ь метров.

То есть высчитать длину шланга отталкиваясь от паспортных данных (характеристик, к примеру поверхностные насосы с большой глубины воду не поднимают в отличии от глубинных) насоса, это вообще не проблема.

Сложней подобрать нужный шланг (есть армированные, не армированные, многослойные и.т.п), нужного диаметра.

При покупке электрического насоса основная масса потребителей беспокоится, на сколько метров способен насос качать воду по горизонтали, то есть какова максимальная длина шлангов, которые можно присоединить к насосу.

К тому же, если сначала необходимо подавать воду например, на 10 метров вверх, на сколько метров можно прокачать по горизонтали без потери напора.

К каждой модели электрического насоса прилагается подробная инструкция. Подаваемая вода всегда преодолевает гидростатический напор.

Кроме того, напор теряется при поворотах трубопровода, сужении и расширении труб по всей длине. Течение воды в шлангах или трубах характеризуется тремя основными режимами: ламинарным, турбулентным, переходным.

На каждые 100 метров горизонтального трубопровода приходится потери напора примерно на 2 процента. Если будет использован однодюймовый пластиковый шланг, подачу воды мощный насос может осуществлять до четырех километров без значимой потери напора.

Как правило, в бытовых условиях такие расстояния не используются. Соответственно, если вам необходимо осуществить подачу воды на расстояние 100 или 200 метров, вы это сделаете без особых проблем.

Источник статьи: http://www.remotvet.ru/questions/8566-kak-pravilno-raschitat-dlinu-shlanga-dlja-nasosa.html

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса

для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса

для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса

для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Пояснения к расчетам

Циркуляционный насос предназначен обеспечивать качественное перемещение теплоносителя в необходимых объемах для подачи нужного количества тепловой энергии к устройствам теплообмена. Чтобы произвести расчеты и требуется калькулятор. Важная функция насоса обусловлена его способностью преодолевать гидравлическое сопротивление отопительных контуров. При этом стоит учитывать следующие моменты:

любая отопительная система состоит из труб разной длины, имеющих собственное сопротивление;
перемещению теплоносителя препятствуют детали регулировочной и запорной арматуры. Особенно это проявляется в отопительных системах, оборудованных термостатическими устройствами для регулирования температурных режимов.

Составляющие насосного оборудования для отопления

Формулы для вычисления суммарного гидравлического сопротивления не так просты. Поэтому в предлагаемом калькуляторе используется простой алгоритм, предлагающий результат с минимальной погрешностью. Также в программе учитывается некоторый эксплуатационный резерв. Если приобрести оборудование с показателями, полученными при расчетах, то это является гарантией работоспособности напора отопительной системы.

Получение необходимых показателей зависит от правильного заполнения калькулятора:

в программе есть графа с длиной труб. При этом нужно указать суммарную длину всех горизонтальных и вертикальных магистралей, относящихся как к обратной магистрали, так и к подаче;
также в поле для описания применяемой запорно-регулировочной арматуры нужно выбрать пункт в соответствии с условиями определенной отопительной системы.

Чтобы выбрать качественный насос, нужно собрать подробную информацию об устройстве подобного оборудования, а также о способах монтажа и критериях выбора.

Выбор редакции

Теплый электрический плинтус: цена и монтаж

Потолочные инфракрасные обогреватели с терморегулятором

Диммеры для светодиодных ламп 220в

Приточная вентиляция в квартире с фильтрацией

Розетки и выключатели — лучшие бренды

Принцип функционирования

Для того, чтобы правильно выполнить расчет агрегата этого вида, прежде всего, необходимо знать по какому принципу работает это устройство.

Принцип функционирования центробежного насоса заключается в следующих важных моментах:

вода через всасывающий патрубок поступает к центру рабочего колеса;
крыльчатка, размещенная на рабочем колесе, которое установлено на основном валу приводится в движение с помощью электродвигателя;
под воздействием центробежной силы вода от крыльчатки прижимается к внутренним стенкам, при этом создается дополнительное давление;
под создавшимся давлением вода выходит через нагнетательный патрубок.

Расчет циркуляционного насоса для системы отопления частного дома

Выбор циркуляционного насоса осуществляется по нескольким параметрам, из которых первостепенное значение имеют его технические характеристики, в частности мощность.

Свойства теплоносителя таковы, что он движется под воздействием обычных физических процессов – теплая вода поднимается вверх, проталкивая холодную. Но мощности самого теплового потока не всегда достаточно, что в итоге приводит к снижению эффективности всей системы отопления. Для того, чтобы обеспечить постоянное движение воды по системе с определенной скоростью, необходимо устанавливать на трубопровод циркуляционный насос.

Это агрегат малой мощности, работающий от электросети 220 В, предназначенный для нагнетания воды из трубопровода и циркуляции ее по всей замкнутой системе отопления. Для того, чтобы правильно выбрать оборудование, следует разобраться в его технических параметрах.

КПД

КПД насосной установки (ηполн) — это отношение полезной мощности к мощности насосной установки. На рисунке 2.9 показаны кривые КПД для насоса (ηполезн) и для насосной установки, включающей электродвигатель и контроллер (ηполн). Гидравлический КПД относится к P2 , а КПД насосной установки — к P1:

КПД всегда меньше 100 %, так как мощность насосной установки всегда больше, чем полезная мощность, вследствие потерь в контроллере, электродвигателе и насосе. КПД насосной установки (контроллер, электродвигатель и насос) является произведением отдельных КПД:

Подача, при которой насос имеет максимальный КПД, называется точкой оптимального режима или точкой наибольшего КПД (QBEP).

Расчет гидравлического сопротивления

Еще одним важным показателем при выборе циркуляционного насоса является гидравлическое сопротивление, именно его нужно будет преодолеть устройству.

Прежде всего, нужно узнать высоту H всасывания насоса по следующей формуле:

R1, R2 — величина потери давления на трубе подачи и обратке (Па/м); L1,L2 — длина подающей и обратной частей трубопровода (м); Z1,…..ZN – данные о сопротивлении, которое имеют отдельные элементы отопительной конструкции (Па).

Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.

Гидравлическое сопротивление, когда производится расчет циркуляционного насоса для отопления, для узлов и элементов конструкции теплоснабжения обычно указывается производителем в прилагаемой к устройству технической документации.Можно пользоваться примерными данными:

котел отопительный — 1000-2000 (Па);
вентиль термостатический — 5000-10000 (Па);
смеситель — 2000-4000 (Па);
тепломерное устройство -1000-15000 (Па).

Определение переменных

На производительность центробежного насоса влияют следующие составляющие:

напор воды;
необходимая потребляемая мощность;
размер рабочего колеса;
максимальная высота всасывания жидкости.

Итак, рассмотрим более детально каждый из показателей, а также приведем формулы расчета для каждого из них.

Расчет производительности центробежного насосного агрегата проводится согласно следующей формуле:

Создаваемый центробежным насосом напор воды рассчитывается по формуле:

Расчет необходимой потребляемой мощности производится по следующей формуле:

Максимальная высота всасывания жидкости рассчитывается по формуле:

Расчёт циркуляционного насоса

Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику.

Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.

Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем.

Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения.

В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

Какой гидроаккумулятор необходим

Таблица подбора гидроаккумулятора.

Для правильного выбора насоса необходимо внимание уделить и тому, какой именно гидроаккумулятор будет использоваться. Назначение его состоит в том, чтобы накапливать определенный объем воды для предотвращения частого включения самого насоса. При достижении определенного объема воды насос выключается, пока вода не будет израсходована

Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется

При достижении определенного объема воды насос выключается, пока вода не будет израсходована. Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется.

Обычно это 20 пусков, которые при отсутствии гидроаккумулятора будут осуществляться при каждом открытии крана. А вот при наличии бака такие включения будут редкими, что продлит срок службы всего оборудования.

Qmax – это максимальное значение расхода воды;
Pset – давление при включении насоса;
ΔР – это разница, которая наблюдается при включении и выключении насоса;
Nmax – допустимое за час число включений и выключений, обычно оно указывается производителем для каждой модели отдельно;
K = 0,9.

При выборе насоса необходимо учитывать, что давление в нем воздушной массы составляет всегда 0,8-0,9 бар.

Калькулятор расчёта производительности насоса

Формула для расчёта величины напора насоса

Формула для величины напора создаваемого насосом (H в метрах водяного столба 10 м = 1 бар = 1 атм):

Н_расч = Н_гео + Н_потр + Н_пот

где Н_расч — расчётный напор, создаваемый насосом, м; Н_гео — геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высоко расположенного потребителя), м; Н_потр — напор, который необходимо создать в самой удалённой точке и высоко расположенной точке потребления, м (например форсунки 2.8 — 3 атм = 28 — 30 м); Н_пот — суммарное гидравлическое сопротивление по всей длине L_тр всасывающего и нагнетательного трубопроводов (суммарные потери напора), м:

Н_пот = L_тр/10

где L_тр — суммарная длина горизонтального участка трубопровода.

Пример:

Горизонтальный участок длиной L_тр = 100 м, следовательно разница между напором на входе и на выходе с учетом потерь напора

Н_пот = 100 / 10 = 10 (м),

что соответствует падению давления около 1 бар (атм).

Пример:

До дождевого полива 50 м, насос стоит в гараже глубиной 3 м и напор, который нужно создать 3 атм. Сколько будет рассчётный напор? Диаметр шланга 1″дюйм (25 мм).

Н_расч = Н_гео + Н_потр + Н_пот

Н_пот = L_тр/10

Н_гео = 3 (м)

Н_потр = 3 (атм) = 30 (м)

L_тр = 50 (м)

Н_пот = 50/10 = 5 (м)

Н_расч = 3 + 30 + 5 = 38 (м)

Н_расч = 3.8 (атм) = 3.8 (бар)

В реальности Н_пот зависит от диаметра шланга и соотношение следующее:

Номер п/п	Диаметр, дюйм(мм)	Н_пот
1.	1″(25)	L_тр/10
2.	3/4″(20)	L_тр/7
3.	1/2″(15)	L_тр/4

Из таблицы не сложно увидеть, что каждый ± 5мм к диаметру, меняют Н_пот на ± 3 в знаменателе к коэффициенту потерь. Также Н_пот умножаем на 1.2 — 20% потерь на изгибы, муфты, фитинги, краны и т. д., то есть

Н_пот * 1.2

Тогда формула для величины напора равна:

Н_расч = Н_гео + Н_потр + Н_пот * 1.2

Что необходимо знать при выборе насоса

Схема установки скважинного насоса.

Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:

Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна. Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте

Статический уровень тоже важно учесть. Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины

Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника. Размер, глубина фильтровальной части

Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев. Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы. Этажность, расположение самой верхней точки водоразбора. Место, где установлена автоматика для управления насосом. Вариант электропитания, который обеспечивает энергией скважинный насос.

Общие критерии выбора насоса для скважины на загородном участке:

Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.

Пример расчета общих потерь на всасывании для шланга ПВХ.

Центробежный самовсасывающий насос для водоснабжения из колодца.
На входе в насос предусмотрен армированный шланг ПВХ диаметром ¾».
Длина шланга по горизонтали – 8 метров.
Геодезический перепад высот — 4 метра.

Цель расчета — удостовериться, сможет ли насос при заданных условиях засасывать воду без кавитации.

Геодезический перепад высот нам известен и составляет 4 метра.

Это расстояние по вертикали от оси насоса до зеркала воды в источнике водоснабжения (скважине, колодце, реке и т.п.). Для упрощения задачи мы приняли допущение, что уровень воды в колодце во время работы насоса не изменяется. Если вам известно насколько понижается уровень воды в вашем колодце во время длительной работы насоса, то берите для расчета это новое значение.

Для определения потерь на трение по длине шланга воспользуемся таблицей №1.

Сечение шланга	Расход воды (л/мин)	Расход воды (м³/ч)	Потери напора в метре шланга (м)
15мм (½»)	5	0,3	0,07
10	0,6	0,25
15	0,9	0,51
20 мм (¾»)	20	1,2	0,06
30	1,8	0,12
40	2,4	0,25
50	3	0,32
25 мм (1″)	30	1,8	0,03
50	3	0,08
75	4,5	0,19
100	6	0,34
32 мм (1¼»)	30	1,8	0,01
50	3	0,03
75	4,5	0,05
100	6	0,11
150	9	0,21
180	10,8	0,3

Таким образом, на длине 12 метров (8 по горизонтали + 4 по вертикали) потери составят 12*0,25 = 3 м.

Определение местных потерь:

Для определения местных потерь (в нашем случае в одном приемном клапане) воспользуемся таблицей №2.

Потери напора в коленах, задвижках, приемных и обратных клапанах, в см
Скорость жидкости, м/с	Колено с углом, град	Задвижка	Обратный клапан	Тройник	Приемный клапан
30	40	60	80	90
0,4	0,43	0,52	0,71	1	1,2	0,23	31	16	32
0,5	0,67	0,83	1,1	1,6	1,9	0,37	32	16	33
0,6	0,97	1,2	1,6	2,3	2,8	0,52	32	17	34
0,7	1,35	1,65	2,2	3,2	3,9	0,7	32	17	35
0,8	1,7	2,1	2,8	4	4,8	0,95	33	18	36
0,9	2,2	2,7	3,6	5,2	6,2	1,2	34	18	37
1	2,7	3,3	4,5	6,4	7,6	1,45	35	19	38
1,5	6	7,3	10	14	17	3,3	40	24	47
2	11	14	18	26	31	5,8	48	30	61
2,5	17	21	28	40	48	9,1	58	39	78
3	25	30	41	60	70	13	71	50	100

Как видно, в данной таблице результат указан в сантиметрах и зависит он только от скорости протекания жидкости в трубе.

Скорость можно легко вычислить: V (м/с) = Q (м³/с) / S (м²)

Q — известный расход насоса (2,4 м³/ч)

Переведем м³/ч в м/с, помня, что 1 час это 3600 секунд. Получим: 2,4 м³/ч= 0,00066 м³/с

S — площадь трубы по внутреннему диаметру

Внутренний диаметр шланга ¾» составляет 18 мм = 0,018 м

Как известно S = ¶*d²/4 = 3.1415 *(0,018)² / 4 = 0.000254 м²

Искомая скорость жидкости: V = 0,00066 / 0,000254 = 2,6 м/с

Интерполируя значения указанные в таблице №2, определяем, что потери в приемном клапане составят около 80 см = 0,8 м. Местными потерями в плавных изгибах шланга можно пренебречь.

Общие потери на всасывании составят: 4 м + 3 м + 0,8 м = 7,8 м

При указанных исходных данных насос будет способен засасывать воду без кавитации, так как общие потери во всасывающей трубе ниже гарантированной высоты подъема самовсасывающего насоса (8 м).

Увеличить диаметр шланга до 1″, тем самым снизив скорость потока в шланге и общие потери на трение (потери по длине уменьшатся сразу в 4,5 раза). Общие потери в этом случае составят около 5 м (этот расчет вы уже можете провести самостоятельно).

Кстати данная рекомендация прекрасно согласуется с рекомендациями заводов-изготовителей насосов, которые советуют не заужать размер проходного сечения входного патрубка насоса, который в большинстве бытовых моделей имеет размер также 1″.

Расчёт производительности насоса для скважины

Осуществляя расчет производительности насоса для скважины, также стоит учитывать и естественные колебания жидкости, которые по тем или иным причинам могут влиять на уровень воды в скважине. Как показывает практика, в течение года, под действием таких метеорологических факторов как засуха, обильные ливни и паводки, уровень жидкости может увеличиваться или напротив уменьшаться от 1 до 5-6 метров в зависимости от интенсивности вышеперечисленных явлений. Насосы в таких скважинах необходимо устанавливать на несколько метров глубже, чем минимально возможный показатель динамического уровня жидкости. Таким образом, можно дополнительно подстраховать скважинное оборудование на случай возможного обмеления источника.

Разобрав основные характеристики скважины, можно приступать к выбору нужной модели насоса. Здесь нас будут интересовать эксплуатационные параметры оборудования, а именно:

Производительность — это способность скважинного насоса перекачивать определенный объём воды за установленный промежуток времени.

На заметку Чтобы определить требуемый объём жидкости, можно воспользоваться усредненным значением, где в сутки один человек расходует примерно 1000 литров воды или один кубометр. Но не стоит забывать, что, как правило, в загородном доме несколько точек водоразбора. Это могут быть краны, смесители, стиральные и посудомоечные машины, ванные, душевые комнаты. И всегда есть вероятность их единовременного использования. Конечно же, не всех сразу (хотя такая вероятность также имеется), но нескольких — это уж точно. В общем, нам необходимо, чтобы насос, помимо среднего расхода, справлялся и с возможной пиковой нагрузкой.

Напор , если не вдаваться в подробности, то напор скважинного насоса — это показатель создаваемого давления, которое может обеспечить конкретно взятый насос при перекачивании определенного количества жидкости. Если у вас интересуются, какой напор требуется, то под этим подразумевают, какое давление необходимо обеспечить насосу, чтобы перекачать определенный объём жидкости от начальной точки всасывания до конечной точки водораспределения, при этом преодолев все гидравлические сопротивления водопроводной системы.

Кавитация в насосе

Кавитация в насосе возникает когда давление воды во всасывающем патрубке снижается до давления насыщения. По сути, кавитация – это резкое образование пузырьков пара и такое же резкое их схлопвывание, как следствие — резкие скачки давления на рабочем колесе насоса. Кавитация в насосе не только сопровождается повышенным шумом, но и ускоряет процесс его износа.

Исключить кавитацию в насосе можно обеспечив давление во всасывающем патрубке, выше давления насыщения воды. Следует учесть, что давление насыщения зависит от температуры воды, чем она ниже – тем ниже давление насыщения.

Некоторые производители указывают кавитационную характеристику насоса — NPHS – численно равную минимальному абсолютному давлению во всасывающем патрубке насоса, при котором гарантирована бескавитационная работа.

Пособие KSB Расчёт параметров центробежных насосов

Расчет основных параметров водопроводной системы

Рис. 6 Потери в водопроводной системе в зависимости от диаметра труб При выборе и расчете электрического скважинного насоса для водопровода необходимо, с учетом приведенных выше данных, правильно подобрать его следующие параметры.

Вид электронасоса по принципу действия. Как указывалось выше, скважинный насос выбирается по принципу работы индивидуально для каждого вида водозаборной емкости.

Глубина погружения. Значение в паспортных данных помпы не должно быть ниже разницы между динамическим и статическим уровнем.

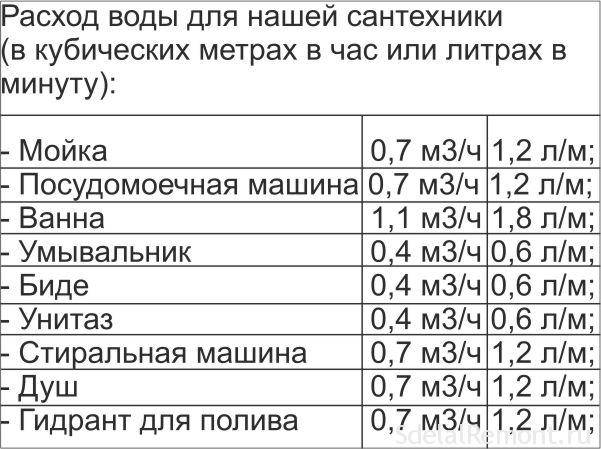

Объем подачи. Расчет производительности проводят с учетом количества проживающих в доме людей, потребляющей воду бытовой техники (стиральной и посудомоечной машин) и точек забора. Учитываются душевые и ванные, унитазы, биде, мойки и раковины.

Часто требуется ухаживать за растениями на участке, поэтому водоснабжение должно учитывать расходы на полив. Рассчитать мощность и объем подачи можно с помощью таблиц или произведя расчеты калькулятором, суммировав все показатели.

Рис. 7 Суточные нормы потребленияВысота подъема. Основной параметр помпы, который подлежит точному расчету. Указанный в паспортных данных напор должен выполнять следующие функции:

Подъем жидкости из водозаборной емкости на высоту до поверхности с расстояния 1 — 2 м. ниже динамического уровня.
Горизонтальную подачу потребителю. При расчетах принимают 1 м. вертикального столба равным 10 м. горизонтальных пластиковых труб диаметром 1 дюйм. При снижении диаметра труб подача существенно падает, трубы меньшего диаметра редко используются в водопроводной системе. Невыгодно использовать и стальные трубы, гидравлическое сопротивление которых больше пластиковых и подача уменьшена в 0,7 раза.
Рабочее давление. Насосу необходимо обеспечивать давление для работы системы, стандартные значения которого 1,4 — 2,8 бар. (1 бар. приблизительно равен 1 атм. или 10 м. вертикального водного столба).

Рис. 8 Таблица гидравлических потерь

Формула для расчёта напора

H тр – искомое значение для глубинного насоса.

H гео – высота подъема и длина горизонтального участка в вертикальных метрах водного столба.

H потерь – сумма потерь в водопроводной системе, устанавливается по таблицам или расчетами. Данные потери связаны с трением жидкости о поверхность труб, а также падением скорости в коленах и тройниках.

H своб – напор на создание рабочего давления в системе. Данное значение необходимо брать в диапазоне 15 – 30 м.

Расчет производительности и высоты подъема является основной задачей при выборе насосного оборудования. Первый параметр можно установить по нормам потребления на одного человека, при расчете напора суммируют длину вертикального участка, протяженность горизонтальной линии и давление в системе, переведенные в метры водного столба. Расчет мощности в этом случае не понадобится, она будет зависеть от производительности погружного электронасоса и высоты подъема жидкости.

oburenie.ru

Калькулятор расчета необходимого напора дренажного насоса
