Калькулятор расчета несущей способности винтовых свай

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Определение допустимой нагрузки на винтовую сваю

Для применения под домом принята рекомендуемая свая с диаметром ствола 108 мм и диаметром винтовой части 300 мм. Глубина завинчивания принята из следующих соображений. Нормативная глубина промерзания по Московской области составляет 1,4 м, расчетная глубина промерзания под неотапливаемым зимой домом 1,6 м. Винтовая уширенная часть сваи длиной 0,3 м должна располагаться ниже расчетной глубины промерзания. Поэтому глубина завинчивания сваи принята равной 1,9 м. При такой глубине завинчивания в пучинистых грунтахи действии касательных сил пучения свая устойчива.

Несущая способность винтовой сваи определена в наиболее часто встречающихся грунтах – суглинках, имеющих консистенцию от полутвердой до мягко-пластичной. Расчеты выполнены при следующих усредненных значениях характеристик грунтов:

• суглинок полутвердый Jl = 0,2, угол внутреннего трения – 24°, удельное сцепление – 3,1 тс/м2;
• суглинок тугопластичный Jl = 0,4, угол внутреннего трения – 21°, удельное сцепление – 2,8 тс/м2;
• суглинок мягкопластичный Jl = 0,6, угол внутреннего трения – 16°, удельное сцепление – 1,6 тс/м2.

Суглинок в текучепластичном состоянии (Jl > 0,75) не рассматривается, так как Строительные Нормы запрещают использование таких грунтов в качестве основания при непосредственном опирании на них фундаментов. Необходимо завинчивать сваи ниже таких грунтов, часто на большую глубину. Применение винтовых свай под легкими домами может оказаться нецелесообразным, так как для таких случаев есть другие, более экономичные решения.

Расчет несущей способности винтовых свай выполнен по формуле (15) раздела «Винтовые сваи» СНиП 2.02.03-85 «Свайные фундаменты» с учетом дополнений раздела «Особенности проектирования свайных фундаментов малоэтажных сельских зданий».

В соответствии с указаниями того же СНиП (п.3.10.) расчетная нагрузка N, допустимая на одиночную сваю в составе фундамента определяется по формуле:

N<=F/Уk,

где F – несущая способность винтовой сваи; Уk – коэффициент надежности, принимается равным 1,4, если несущая способность сваи определена расчетом по формуле (15).

Коэффициент надежности может быть меньшим – 1,2, если несущая способность определена по результатам полевых испытаний статической нагрузкой. В нашем случае меньший коэффициент не применим. Результаты расчетов представлены в следующей таблице:

Как следует из расчетов, обещанного чуда с винтовыми сваями не наблюдается. Если в полутвердых грунтах допустимая нагрузка на винтовую сваю соответствует декларируемой величине, то в тугопластичных грунтах она в 1,8 раза меньше, а в мягкопластичных меньше в 3,5 раза.

Для оценки полученных результатов выполнен также расчет буровой железобетонной цилиндрической опоры диаметром 0,3 м, заглубленной на 1,9 м в те же грунты. Получено, что в полутвердых грунтах допустимая нагрузка на буровую сваю меньше, чем на винтовую, в 1,4 раза, в тугопластичных грунтах допустимые нагрузки – одного порядка, а в мягкопластичных грунтах допустимая нагрузка на буровую сваю в 1,5 раза больше.

Вывод из полученных результатов: несущая способность отдельной сваи и фундамента в целом существенно зависит от физико-механических характеристик грунтов. Поэтому без инженерно-геологических изысканий не обойтись. Результаты могут быть плачевными.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Расчет несущей способности

Общий вид готового буронабивного основания строения Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Онлайн-калькулятор как универсальное средство для расчета

Использование онлайн-калькулятора – это отличный вариант для всех тех, кто собирается возводить фундамент на винтовых сваях. Подобные программы, не требующие установки на ваш персональный компьютер, получили большую популярность при расчете пластиковых окон и различных строительных материалов. И теперь компания «Сваи-Каменск» предлагает вам использовать их и для покупки винтовых столбов.

Пользоваться калькулятором просто. Перед собой вы видите интерактивную форму с несколькими полями для ввода данных. Всё что вам нужно, это указать следующие параметры:

• Сторона A;
• Сторона B;
• Количество углов;
• Тип строения;
• Тип грунта;
• Наличие печки;
• Планируемая высота пола строения над землей.

Расчет проводится по сложным математическим алгоритмам и результат вы получаете практически мгновенно. После нажатия кнопки подтверждения данных вы увидите не только количество свай, необходимых в строительстве, но также их диаметр и длину. Все эти параметры будут иметь большое значение при выборе свай под конкретный тип строения.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

https://youtube.com/watch?v=l7UOILrixHA

Максимальный шаг для домов из разных материалов составляет:

1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

Перепад между высотами участка

Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду.

Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты.

Учет разницы высоты

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.

Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

• при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
• коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
• для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.

Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
2. Используется опора модели 219 с диаметром подошвы 600 мм.
3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.

Винтовые сваи

Винтовые сваи

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО! В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки

Расчет несущей способности

Общий вид готового буронабивного основания строения Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Какой методикой СП расчёта свай на прочность по материалу пользоваться ?

Прошу разъяснить несколько моментов касательно расчёта свай. СП «Свайные фундаменты» разрешает считать сваи на прочность по материалу свай по двум методикам, если правильно понял.

Первый способ 7.1.8 При расчете свай всех видов по прочности материала сваю допускается рассматривать как стержень, жестко защемленный в грунте в сечении, расположенном от подошвы ростверка на расстоянии L1.

Второй способ Приложение В (рекомендуемое). Расчет свай на совместное действие вертикальной и горизонтальной сил и момента

Даже по картинкам это разные расчётные схемы. СП не разъясняет какой именно методикой обязательно пользоваться при расчёте свай и от чего это зависит.

1) Прошу подсказать какой именно методикой пользоваться при расчёте свай. Или от чего это зависит ? Или эти методики дополняют друг друга и всегда надо пользоваться обоими ?

2) Много раз видел что люди назначают в моделях МКЭ разные длины пеньков из-под свай. Кто-то берёт 100 мм и считает руками, кто-то 1 м, кто-то 1,5 м. Чем руководствуются короткопенёчники мне ясно. А как назначают длины пеньков в SCAD длинопенёчники ? Ведь по расчётам по п. 7.1.8. длина пеньков у меня лично всегда получается за 3 м, а длиннее 1,5 м пеньков я ещё не видел.

3) Пожалуйста, порекомендуйте почитать классику жанра по сваям.

Tyhig

Посмотреть профиль

Посетить домашнюю страницу Tyhig

Найти ещё сообщения от Tyhig

UnAtom

Посмотреть профиль

Найти ещё сообщения от UnAtom

RomanM

Посмотреть профиль

Найти ещё сообщения от RomanM

vanAvera

Посмотреть профиль

Найти ещё сообщения от vanAvera

SergeyKonstr

Посмотреть профиль

Найти ещё сообщения от SergeyKonstr

UnAtom

Посмотреть профиль

Найти ещё сообщения от UnAtom

vanAvera

Посмотреть профиль

Найти ещё сообщения от vanAvera

UnAtom

Посмотреть профиль

Найти ещё сообщения от UnAtom

Оснащение проходки горных выработок, ПОС, нормоконтроль, КР, АР

То есть правильно ли я понял алгоритм действий ?

1) Предварительно считаем нагрузку на сваю и осадку свай и составе куста или одиночной (смотря что в реальности). 2) Делим Нормативную длительную нагрузку / «нормативную» осадку сваи (от длительной нормативной нагрузки с учётом всех коэффициентов этажности и площади по СП 20) = жёсткость по оси Z низа пенька сваи в кН/м. 2) Создаём модель с моделированием ростверков и свай короткими пеньками 100-200 мм. Каркас стоит на жёсткости по Z, а сбоку назначаются любые стартовые горизонтальные жёсткости спецэлемента для первой итерации. Допустим горизонтальные 200 кН/м. 3) Из модели получаем усилия в пеньках по верху пеньков (или узлах спецэлементов) — N, My, Mx, Qy, Qx, Т. 4) Из п. 7.1.8. СП 24 получаем L1 5) Разбиваем грунты и ИГЭ на слои около 0,5 м. По каждому слою из приложения В СП 24 получаем Кi кН/м4 и Сi кН/м3. 6) Сi кН/м3 это коэффициент постели грунта на боковой поверхности сваи. То есть Сi * площадь места контакта слоя 0,5 м и сваи шириной допустим 0,4 м = жёсткость в точке. То есть Сi*0,5*0,4=0.2*Ci — это жёсткость каждого слоя в точке. 7) Берём самую нагруженную сваю и моделируем отдельно от ростверка заменяя его нагрузками на сваю. Сваю моделируем заделанной в грунт на длину L1+L0 (если высокий ростверк), снизу спец элемент с жёсткостью по Z, по бокам каждые 0,5 м упругие спецэлементы с жёсткостью по х, у. 8) Верхние сколько-то метров толщины грунта не учитываем в расчёте ? Сколько и где это написано ? 9) По итогам расчёта отдельной сваи получаем её армирование и перемещение верха сваи. 10) Горизонтальная нагрузка / перемещение = новая горизонтальная жёсткость 11) Вторая итерация, — пересчёт всего здания + то же самое с рассчитанной новой горизонтальной жёсткостью пеньков свай. 12) После 2-3 итераций жёсткости сходятся. 13) Итого в итоге — Сваю считаем на прочность по материалу отдельно от схемы по последним нагрузкам. Схему считаем по последним жёсткостям пеньков.

14) Для плитных ростверков, видимо, надо выделять хотя бы 2 типа свай — средние и крайние. И считать их отдельно. Так ли это ?

Тогда остаются вопросы. При применении коротких пеньков, если назначать пенькам просто жёсткость на перемещение по х и у то потеряется поворот головы сваи от нагрузки. Как тут быть ? Моделировать в пеньках схемы ещё и жёсткость вращения по осям х и у ? Как её найти ? Но и в таком случае не вижу связи между моментами в коротких пеньках и моментами в реальной конструкции в головах свай. Как тут быть ?

Вычисление среднего показателя нагрузки на сваю

Первая величина, необходимая для получения значения допустимой нагрузки так же рассчитывается по простой формуле:

Q=SxRo, где

S – площадь лопасти сваи, то есть поперечного сечения опоры здания в вертикальном разрезе;

Ro – табличная величина, обозначающая уровень сопротивления грунта на глубине, в которую закопано основание здания.

Чтобы определить показатель пластичности глины, не нужно какое-то специальное оборудование. Для этого достаточно взять небольшой комок грунта в руку и с силой сжать его, придав новую форму. Уровень пластичности зависит от того, будет ли полученная фигура статична или же быстро рассыплется.

Фракции песка можно легко определить с помощью простой линейки. Значения, указанные в таблице, обозначают диаметр одной крупинки. Лесс на практике встречается крайне редко, и еще реже используется для строительства домов, так как обладает очень низкой несущей способностью.

Когда средний показатель нагрузки на сваю определен, переходят к следующему этапу расчета формулы, то есть поиск коэффициента надежности.

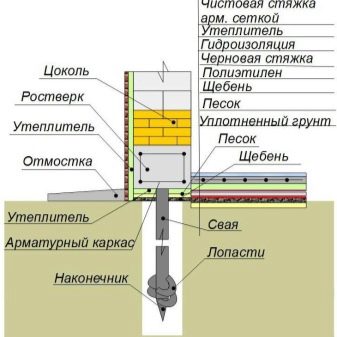

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

• Стены дома.
• Перекрытия.
• Стропильная система и кровля.
• Наружная обшивка, утеплитель.
• Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
• Вес людей и животных.
• Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Особенности проведения испытаний винтовых свай

Испытания винтовых опор

Винтовые сваи 108 мм под дом испытывают статическими нагрузками с применением следующих методов:

• Ступенчатой нагрузкой с выжиданием стационарного состояния по вертикальным смещениям на каждой из величин нагружения.
• Непрерывно увеличивающейся нагрузкой.
• Знакопеременным или пульсирующим нагружением.

При ввинчивании винтовой сваи в грунт регистрируются следующие параметры: число оборотов, длительность заглубления, осевая пригрузка и крутящий момент. Периодичность записи данных в журнал определяется величиной погружения сваи на каждые полметра.

Пригрузка вдоль оси определяется плотностью грунта и его структурой. Численно она определяется путём деления теоретического числа оборотов сваи к реальному. Если соотношение имеет значение менее 1, то пригрузка повышается, а при большем — снижается. Оптимальным вариантом, который говорит о правильности настройки испытательной установки, считается равенство полученного значения единице.

Область применения фундамента

Свайно-ростверковый фундамент подходит для кирпичных, каркасных, деревянных и блочных домов.

Такие основания целесообразно устраивать на участках с пучинистыми, торфяными и плавающими грунтами, в местах со сложным рельефом, высоким залеганием подземных вод, в зонах с повышенной сейсмической активностью.

Кроме того, буронабивные сваи с монолитными ростверками возводятся:

• в условиях плотной городской застройки, когда невозможно выполнить забивные сваи из-за динамических и статических воздействий на близлежащие здания;
• при возведении массивных промышленных сооружений;
• под деревянные здания или постройки, выполненные по каркасной технологии.

Сваи устанавливаются строго вертикально по периметру зданий в углах, местах пересечения стен, по периметру наружных и внутренних несущих стен.

https://youtube.com/watch?v=Evw_CMoXf7c

Расстояние между конструкциями зависит от общей массы объекта и определяется расчетами.

Ростверк монтируется горизонтально. Он объединяет сваи в единую конструкцию и перераспределяет нагрузки от сооружения на грунт.

Количество свай фундамента определяется проектными расчетами.

Свайный фундамент – расчет количества свай

Все расчетные работы по определению количества винтовых свай в фундаменте можно условно разделить на два этапа – вычисление общих нагрузок на фундамент и расчет несущей способности одной сваи в конкретном типе грунта.

Расчет совокупных нагрузок, которые будет испытывать свайный фундамент

Нагрузки, оказываемые на свайное основание дома, определяются исходя из трех основных факторов:

Фактической массы здания
;

При определении проектной массы постройки учитывается вес стен, кровли, половых и междуэтажных перекрытий. Расчетные данные удельного веса распространенных стройматериалов вы можете увидеть в нижеприведенных таблицах..

Стены из кирпича при полуторной кладке (толщина 15 см)	От 30 до 50 кг/м2
Деревянные стены из бруса и сруба	От 70 до 100 кг/м2
Стены из железобетонных плит толщиной в 15 см.	От 300 до 350 кг/м2
Стены из каркасных панелей толщиной 15 см, заполненные утеплителем	От 30 до 50 кг/м2

Таблица 1.1
: Расчетный вес квадратного метра стен

Чердачное перекрытие на деревянных балках (с плотностью утеплителя до 200 кг/м3)	От 70 до 100 кг/м2
Чердачное перекрытие по деревянным балкам (плотность утеплителя до 500 кг/м3)	От 150 до 200 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 200 кг/м3)	От 100 до 150 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 500 кг/м3)	От 200 до 300 кг/м2
Междуэтажное перекрытие из ЖБ плит	500 кг/м2

Таблица 1.2
Расчетный вес квадратного метра перекрытий

Кровля изготовленная из шифера	От 20 до 30 кг/м2;
Кровля изготовленная из жести	От 40 до 50 кг/м2;
Кровля изготовленная из гончарной черепицы	От 65 до 80 кг/м2;
Вес рубероидной гидроизоляции	От 3 до 5 кг/м2

Таблица 1.3
: Расчетный вес квадратного метра кровли

Расчетные снеговые нагрузки
;

Исходные данные для определения снеговых нагрузок, которые необходимо добавлять к нагрузке от веса дома, можно взять в нормативном документе СНиП № 2.01.07-85 “Нагрузки в воздействия на строительные сооружения” (пункт 5.2).

Полезные нагрузки
;

К полезным нагрузкам на фундамент относится вес мебели, предметов интерьера и людей, проживающих в конкретном здании. Согласно положениям пункта 3.11 СНиП №2.01.07.85, для расчетов фундамента жилых домов необходимо брать усредненную полезную нагрузку в 150 кг на м2.

После вычисления всех вышеуказанных нагрузок данные нужно просуммировать и умножить на коэффициент запаса 1.2

Расчет несущих характеристик сваи на основании грунтовых условий стройплощадки

Несущие способности отдельно взятой сваи невозможно правильно определить в отрыве от несущих характеристик грунта, в который она погружена.

Для определения несущих свойств почвы необходимо проводить геодезические исследования строительного участка. Если возможность их выполнения отсутствует, нужно определить тип грунта и сопоставить его с несущими характеристиками разных типов почвы, которые представлены в таблице 1.4.

Таблица 1.4

На основании результатов геодезии строительного участка производится определение несущей характеристики винтовых свай. Все расчеты выполняются согласно требованиям СНиП №2.02.03-85 “Свайные фундаменты”.

Для примера приводим таблицу несущих характеристик широко используемой в индивидуальном строительстве винтовой сваи 89*300 мм (диаметр ствола – 89 мм, лопастей – 300 мм)

Таблица 1.5

Зная совокупные нагрузки, оказываемые зданием на фундамент, и несущие характеристики одной винтовой сваи можно определить требуемое количество свай в основании дома.

В качестве примера приводим расчет количества свай под двухэтажный дом из бруса площадью 10*8 метров, масса которого составляет 43,92 тонн:

• Определяем полезную нагрузку на один этаж здания: 10*8*0.15 = 12 тонн, общая полезная нагрузка с учетом двух этажей составит 24 тонны;
• Определяем снеговую нагрузку (здание строится в северной широте России, где номинальная расчетная масса снежного покрова составляет 190 кг/м2): 10*8*0,19= 15.2 тонны;
• Рассчитываем общую нагрузку на фундамент учитывая коэффициент запаса: (43,92+24+15,2)*1,2 = 99,75 тонн;
• Делим общую нагрузку на несущую способность одной винтовой сваи 89*300 мм. в мягкопластичной лессовой почве (при глубине погружения в 2,5 метра): 99,75/3,6 = 28

Итого расчет показал
, что для строительства фундамента необходимо использовать 28 винтовых свай.

Рис

Прежде чем вникать в расчеты по фундаменту посмотрите эти статьи:

Порядок строительства фундаментного основания на винтовых сваях

После производства расчета потребного количества и диаметра винтовых свай и составления проекта – его необходимо перенести на ваш участок местности.

1. Для этого с участка местности, предназначенного для строительства фундамента снимается слой плодородной земли, после чего в угловых реперных точках устанавливаются колышки или рамочные конструкции из дерева. Между ними натягиваются шнуры или плотные лески. Кроме шнуров, натянутых по внутреннему и наружному периметру будущего фундамента, но и по диагоналям разметки. Это делается для того, чтобы внутренние углы будущего фундамента были идеально прямыми.
2. Заготовленные заранее винтовые сваи вкручиваются в обозначенные места. Для свай небольшого диаметра достаточно будет привлечь лишь трех человек. Двое из них будут вращать винтовую сваю-опору за вороток (горизонтальный рычаг, вставленный в отверстие в верхней части винтовой сваи), а один находится непосредственно возле сваи и контролирует вертикальное положение вкручиваемой сваи.
3. После вкручивания всех свай — их верхние части обрезаются по единому горизонтальному уровню. Для выверки точного уровня лучше всего использовать лазерный строительный уровень.
4. Внутрь полой металлической трубы, из которой собственно и состоит винтовая свая заливается бетонный раствор высокой марки прочности.
5. На верхнюю часть обрезанной винтовой сваи-опоры приваривается оголовок – плоская металлическая площадка.
6. Место соединения металлического корпуса сваи и оголовка зачищается от окалины и тщательно грунтуется.
7. На горизонтальные площадки оголовок укладываются горизонтальные силовые балки. Для них могут использоваться стальные конструкции или пропитанный асептическим раствором деревянный брус.

При покупке свай винтового типа и монтаже качественного свайно-винтового фундамента, особое значение имеет правильный расчет. На основе расчета подбирается нужное количество, необходимое для реализации проекта, определяется правильное расстояние между сваями, несущая способность свайного фундамента и размер свайного поля. Провести подсчет количества свай для фундамента своими силами достаточно сложно – для этого нужно взвесить и проанализировать большое число параметров. Однако, чтобы приблизительно представить себе, сколько свай вам потребуется и какие расходы вы понесете в ходе реализации проекта, можно использовать наш калькулятор.
