Калькулятор расчета общего объёма системы отопления

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

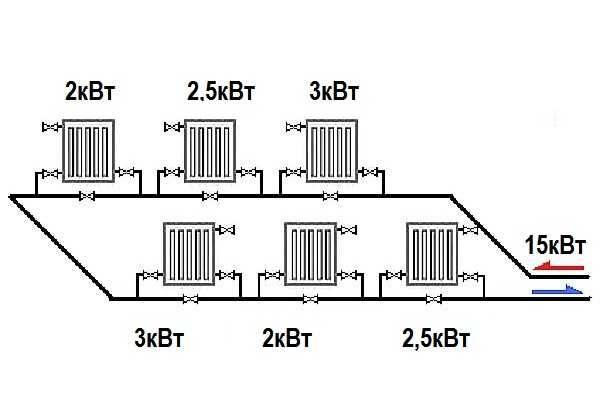

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Расчёт системы отопления

Рассмотрим подробно упрощённый вариант расчёта системы водяного отопления, в котором мы будем использовать стандартные и общедоступные комплектующие. На рисунке схематически представлена индивидуальная система отопления частного дома на основе одноконтурного котла. Прежде всего, нам необходимо определиться с его мощностью, так как он является основой всех вычислений в дальнейшем. Выполним данную процедуру по описанной ниже схеме.

У нас имеется одноэтажный дом с тремя комнатами, прихожей, коридором, кухней, ванной и туалетом. Зная площадь каждого отдельного помещения и высоту комнат, необходимо произвести элементарные расчёты для того, чтобы вычислить объём всего дома:

комната 1: 10 м2 · 2,8 м = 28 м3
комната 2: 10 м2 · 2,8 м = 28 м3
комната 3: 20 м2 · 2,8 м = 56 м3
прихожая: 8 м2 · 2,8 м = 22,4 м3
коридор : 8 м2 · 2,8 м = 22,4 м3
кухня: 15,5 м2 · 2,8 м = 43,4 м3
ванная: 4 м2 · 2,8 м = 11,2 м3
туалет: 3 м2 · 2,8 м = 8,4 м3

Таким образом, мы посчитали объём всех отдельных помещений, благодаря чему теперь можно вычислить общий объём дома, он равен 220 кубическим метрам. Заметьте, мы также посчитали объём коридора, но на самом деле там не указано ни одного отопительного прибора, для чего это нужно? Дело в том, что коридор также будет отапливаться, но пассивным образом, за счёт циркуляции тепла, поэтому нам необходимо внести его в общий список отопления, для того, чтобы расчёт был правильным и дал нужный результат.

Следующий этап расчёта мощности котла мы будем проводить, исходя из необходимого количества энергии на один кубический метр. Для каждого региона существует свой показатель — в наших вычислениях используем 40 Вт на кубический метр, исходя из рекомендаций для регионов европейской части СНГ:

40 Вт · 220 м3 = 8800 Вт

Полученную цифру необходимо возвести в коэффициент 1,2, что даст нам 20% запаса мощности для того, чтобы котёл постоянно не работал на полную мощность. Таким образом, мы понимаем, что нам необходим котёл, который способен вырабатывать 10,6 кВт (стандартные одноконтурные котлы выпускаются мощностью 12–14 кВт).

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

S – поперечное сечение;
π – постоянная константа, равная 3,14;
R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

V-бака – необходимый объем расширительного бачка;
V-сист – общий объем жидкости в остальных элементах системы отопления;
K – коэффициент расширения;
D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

чугунные – 1,5 л на секцию;
биметаллические – 0,2-0,3 л на секцию;
алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Когда нужно расставить все точки над “i”

Но возникает вполне резонный вопрос. «А как посчитать то, что невидимо и способно улетучится вмиг, буквально в форточку». Отчаиваться от этой борьбы с воздухом не стоит, оказывается, существуют вполне внятные математические расчёты полученных калорий на отопление.

Более того, все эти расчёты скрыты в официальных документах государственных коммунальных организаций. Как обычно в этих учреждениях, документов таких несколько, но основным является так и называемый «Правила учета тепловой энергии и теплоносителя». Именно он и поможет решить вопрос – как рассчитать гкал на отопление.

Собственно задача может решиться совсем просто и не понадобятся никакие расчёты, если у вас стоит счётчик не просто воды, а именно горячей воды. В показания подобного счётчика уже «забиты» данные по полученному теплу. Снимая показания, вы умножаете его на стоимостной тариф и получаете результат.

Основная формула

Ситуация усложняется, если такого счётчика у вас нет. Тогда придётся руководствоваться следующей формулой :

Q — количество тепловой энергии;
V – объём расхода горячей воды в кубических метрах или тоннах;
T1 — температура горячей воды в градусах Цельсия. Точнее в формуле использовать температуру, но приведённую к соответствующему давлению, так называемую, «энтальгию». Но за неимением лучшего — соответствующего датчика, используем просто температуру, которая близка к энтальгии. Профессиональные узлы учёта тепла способны вычислять именно энтальгию. Часто эта температура не доступна для измерения, поэтому руководствуются константой «от ЖЭКА», которая может быть различна, но обычно составляет 60-65 градусов;
T2 — температура холодной воды в градусах Цельсия. Данная температура берётся в трубопроводе холодной воды системы отопления. У потребителей нет, как правило, доступа к этому трубопроводу, поэтому принято брать постоянные рекомендуемые величины в зависимости от отопительного сезона. в сезон – 5 градусов; вне сезона – 15;
Коэффциент “1000” позволяет избавиться от 10-разрядых чисел и получить данные в гигакалориях (а не просто в калориях).

Как следует из формулы, удобнее использовать закрытую систему отопления, в которую однажды заливается необходимый объём воды и в будущем её поступления не происходит. Но в этом случае вам запрещено пользоваться горячей водой из системы.

Новейшие разработки в области радиаторов в какой-то степени, может, и позволят вам сохранить тепло, но желание всё-таки всё посчитать не отпадёт все равно

Использование закрытой системы заставляет слегка усовершенствовать приведенную формулу, которая уже принимает вид :

Q = ( ( V1 * ( T1 – T ) ) — ( V2 * ( T2 – T ) ) ) / 1000

V1 – расход теплоносителя в подающем трубопроводе, причём независимо от того, служит ли теплоносителем вода или пар;
V2 — расход теплоносителя в обратном трубопроводе;
T1 — температура теплоносителя на входе, в подающем трубопроводе;
T2 — температура теплоносителя на выходе, в обратном трубопроводе;
T — температура холодной воды.

Таким образом, формула состоит из разности двух сомножителей – первый выдает значение поступившего тепла в калориях, второй – значение тепла на выходе.

Полезный совет! Как видите, математики не много, но вычисления всё-таки проводить приходится. Вы, конечно, тут же можете броситься к своему калькулятору на мобильнике. Но советует вам создать несложные формулы в одной из самых известных компьютерных офисных программ – так называемом, табличном процессоре Microsoft Excel. входящим в пакет Microsoft Office. В Excel вы не только сможете всё быстро подсчитать, но и «поиграть» с исходными данными, смоделировать различные ситуации. Более того, Excel поможет вам с построением графиков получения – расхода тепла, а это «неубиенная» карта при будущем возможном разговоре с государственными органами.

Расчет объема теплоносителя в трубах и котле

Компоненты отопительной системы

Отправной точкой для вычисления технических характеристик компонентов является расчет объем воды в системе отопления. Фактически она является суммой вместимости всех элементов, начиная от теплообменника котла и заканчивая батареями.

Как рассчитать объем системы отопления самостоятельно, без привлечения специалистов или использования специальных программ? Для этого понадобиться схема расположения компонентов и их габаритные характеристики. Общая вместимость системы будет определяться именно этими параметрами.

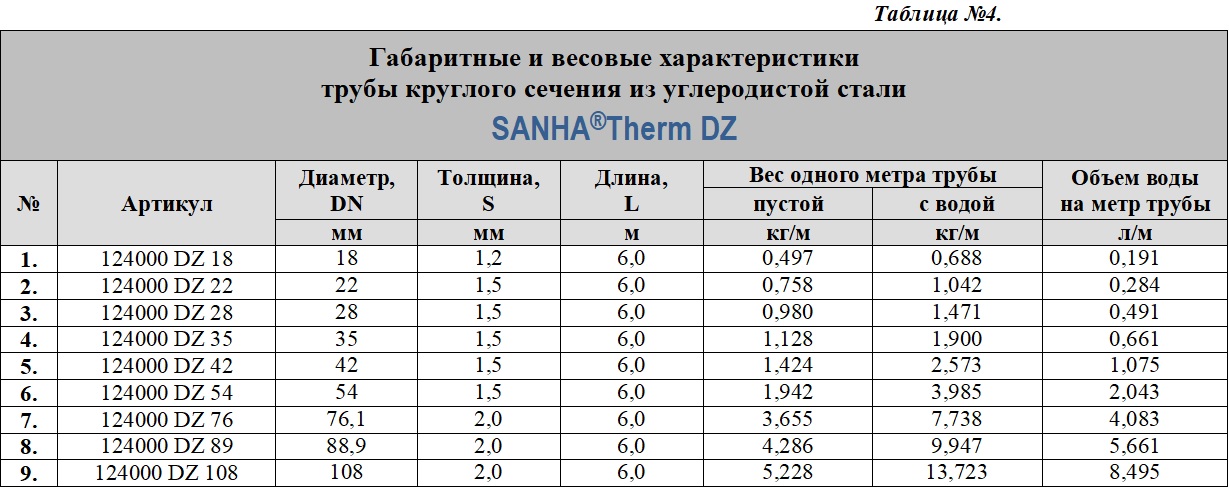

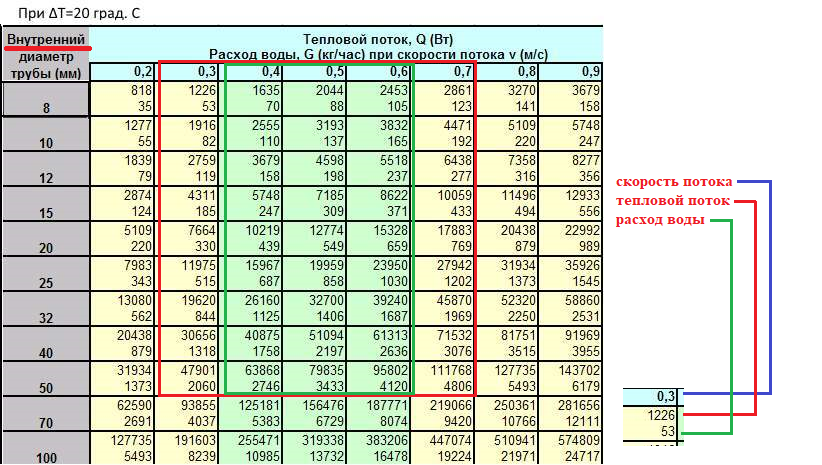

Объём воды в трубопроводе

Значительная часть воды располагается в трубопроводах. Они занимают большую часть в схеме теплоснабжения. Как рассчитать объем теплоносителя в системе отопления, и какие характеристики труб нужно знать для этого? Важнейшей из них является диаметр магистрали. Именно он определит вместимость воды в трубах. Для вычисления достаточно взять данные из таблицы.

Диаметр трубы, мм	Вместимость л/п.м.
20	0,137
25	0,216
32	0,353
40	0,555
50	0,865

В отопительной системе могут быть использованы трубы различных диаметров. В особенности это касается коллекторных схем. Поэтому объем воды в системе отопления вычисляется по следующей формуле:

Vобщ=Vтр1*Lтр1+ Vтр2*Lтр2+ Vтр2*Lтр2…

Где Vобщ – общая вместимость воды в трубопроводах, л, Vтр – объем теплоносителя в 1 м.п. трубы определенного диаметра, Lтр – общая протяженность магистрали с заданным сечением.

В сумме эти данные позволят рассчитать большую часть объема системы отопления. Но помимо труб есть и другие компоненты теплоснабжения.

У пластиковых труб диаметр вычисляется по размерам внешних стенок, а у металлических – по внутренним. Это может существенно для тепловых систем с большой протяженностью.

Расчет объема котла отопления

Теплообменник котла отопления

Корректный объем котла отопления можно узнать только из данных технического паспорта. Каждая модель этого отопительного прибора имеет свои уникальные характеристики, которые зачастую не повторяются.

Напольный котел может иметь большие габариты. В особенности это касается твердотопливных моделей. По факту теплоноситель занимает не весь объем котла отопления, а лишь небольшую его часть. Вся жидкость располагается в теплообменнике – конструкции, необходимой для передачи тепловой энергии от зоны сгорания топлива воде.

Если инструкция от отопительного оборудования была утеряна – для просчетов может быть взята ориентировочная вместимость теплообменника. Она зависит от мощности и модели котла:

Напольные модели могут вмещать от 10 до 25 литров воды. В среднем твердотопливный котел мощностью 24 кВт содержит в теплообменнике около 20 л. теплоносителя;
Настенные газовые менее вместительны – от 3 до 7 л.

Учитывая параметры для расчета объема теплоносителя в системе отопления вместимостью теплообменника котла можно пренебречь. Этот показатель варьируется от 1% до 3% от общего объема теплоснабжения частного дома.

Без периодической очистки отопления уменьшается сечение труб и проходной диаметр батарей. Это сказывается на фактической вместимости отопительной системы.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт	Общий вид сзади	Вид сверху	Вид снизу
Все объемы

Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

– Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука. – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара. – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%. – Расширительные баки комплектуются сменной мембраной. – Температурный режим работы – от -10 °С до +100 °С – Срок службы – 100 000 циклов. – Цвет корпуса – красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.
Мембранный бак для отопления Wester WRV8	1 391,00	Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00	Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00	Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00	Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00	Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00	Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00	Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00	Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00	Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00	Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00	Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00	Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00	Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00	Купить Мембранный бак для отопления Wester WRV1000

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

комната 1: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
комната 2: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
комната 3: 56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
прихожая: 22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
ванная: 11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
туалет: 8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
кухня: 43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
