Калькулятор расчета площади кровли вальмовой или шатровой крыши

Расчет стропил

Для компоновки надежной крыши необходимо создавать обрешетку. Бюджет вырастает, но растут также гарантии, что крыша не будет повреждена во время сильных ветров

Для вальмовой крыши при расчете стропил принимается во внимание размеры потерь материала – до 32% (если делаются трапециевидные и треугольные скаты)

Некоторые используют битум или черепицу, тогда потери заметно снижаются.

Традиционный алгоритм подсчета

Просчитывается общая площадь. Для этого требуется понять размеры одного листа, после этого полученные значения поделить. Считается полностью вся площадь, то есть вычитывают из общей площади пространство, которое тратится в нахлесты и стыки. Стандартное значение 16-17 см.

Шифер и металлочерепица

Шифер: применяют семь листов (площадь 1,3355м2). При использовании восьми элементов площадь полезная возрастет до 1,566 м2.

Полученный показатель полезной площади разделяется на коэффициент рабочей площади. Если она равна 26,75м2, то требуется всего два десятка листов.

Расчет металлочерепицы

При подсчёте необходимого материала учитывается, что с уменьшением площади, число стыков неизбежно возрастает. Расчет полезной площади делается с помощью коэффициента 1,11. Полученный показатель делится на площадь одного элемента, добавляются параметры нахлестов. При конфигурации нетрадиционной перерасход материала может быть довольно значительным (до 65%)

Шаг стропил

Промежуток между стропилами носит название «шага». Обычно размер его не превышает 1,1 метра, минимальное значение 0,62 м. Следует выбирать изначально шаг стропильной конструкции.

В завершении необходимо привести еще некоторые детали: разделение суммарной длины ската на указанный показатель (см. последний пункт). Таким образом, найдено будет нужное расстояние, на которое следует ориентироваться во время монтажа стропил.

Пример:

1. Длина ската 12 метров, величина шага 0,8 метр.
2. 12 / 0,8 = 15.
3. Необходимо делать округление нецелых значений.
4. 15 + 1 = 16 – добавляется единица, чтобы более точно установить число «ног».
5. 12 / 16 = 0,75 м. Подобный показатель будет оптимальным для определения шага стропил.

Накосные стропила для вальмовой крыши режутся по одной высоте, такая технология усиливает конструкцию, возрастает показатель прочности. Расчет наклона вальмовой крыши берется в рамках 6 – 62 градуса. Есть прямо пропорциональная корреляция между материалом и силой ветра в данной локации, величины снежного покрова. Когда известны параметры стропильной конструкции, рассчитать прочность не составляет особого труда. Достаточно правильно собрать всю информацию и использовать нужные формулы

Преимущество вальмой кровли заключается в том, что подъемная сила небольшая, так как скаты находятся под наклоном, фронтоны отсутствуют.

Терминалогия довольно сложная. Поэтому для простоты посмотрите так же данное видео:

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди. Схема соединения основных узлов конструкции

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Преимущества и недостатки

Здание с такой кровлей притягивает внимание оригинальным обликом. Ее конструктивные характеристики дают возможность обустроить чердачное помещение или мансарду

Кроме того, крыша обладает следующими преимуществами:

• Отличная защита фасадной части от дождя и града. Строение конструкции позволяет сделать крупные свесы.
• Невысокая подверженность искривлениям и иным нарушениям формы за счет жесткости угловых ребер.
• Из-за отсутствия стоячих стенок торцов конструкция слабо сопротивляется воздушным потокам, поэтому меньше вероятность разрушений и деформаций при сильных осадках и ветрах. Ее рекомендуют ставить в районах с ветреной или нестабильной погодой.
• Благодаря большой скатовой площади кровля прогревается равномерно, что хорошо отражается на микроклимате жилища.

Стропильная система

Технические параметры

Давайте изучим горизонтальную проекцию и основные элементы стропильной системы.

Стропильная система вальмовой крыши.

Какие функции выполняет каждый элемент?

Иллюстрация	Описание
	Мауэрлат. Опоясывает дом по периметру и служит для крепления нижнего края стропил.
	Лежень и установленные на него стойки являются основой для конька, воспринимают нагрузку от собственно кровли, снега, а также ветровое давление. Лежень необходим в том случае, если перекрытие между жилым помещением и чердаком использует деревянные балки перекрытия. Он распределяет нагрузку от массы кровли и лежащего на ней снега по всем балкам.
	Установка стоек непосредственно на балку снежной зимой может вызвать ее прогиб и даже разрушение. Стойки соединяются с лежнем и коньком оцинкованным уголком. Вот типичные сечения элементов, на которых собирается крыша: Лежень, стойки — 150х150 мм; Конек — 200х100 мм. Доска конькового прогона устанавливается на стойки в вертикальном положении: в этом случае ее несущая способность больше. Для фиксации стоек и конька своими руками до монтажа стропил используются временные укосы.
	Накосные стропила соединяют края конька с углами дома. На них опираются верхним концом нарожники — стропила вальмы. На верхней обвязке стропило обрезается под косым углом и соединяется с ним уже знакомым нам крепежом — оцинкованным уголком. Аналогично монтируется соединение диагональных стропил с мауэрлатом. Накосные стропила усиливаются промежуточными стойками — шпренгелями, опирающимися на балки или укос, установленный по диагонали между брусьями мауэрлата. Примыкание нарожных стропил к накосным выполняется так же, как примыкание боковых стропил к коньку.

Расчет

Как вычислить длину бруса для стропил? Давайте еще раз посмотрим чертеж крыши без несущих стен и разобьем ее стропильную систему на простые геометрические фигуры — прямоугольные треугольники.

Для простого расчета стропил крыша разбивается на простые геометрические фигуры.

1. Один катет треугольника с боковыми стропилами в качестве гипотенузы будет равным высоте конька, второй — половине ширины крыши;
2. Для накосных стропил длина катетов равна высоте конька и расстоянию по горизонтали от края конька до угла здания.

Теорема Пифагора поможет вычислить длину центральных стропил.

Сечение стропил определяется их длиной:

Длина стропильной ноги, м	Сечение, мм
3	180х40, 160х60, 140х80
4	200х60, 180х80
5	220х80

Использование замерной рейки облегчает работы на кровле.

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулы Источник nts-sk.ru

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

• параметры основания кровли;
• предполагаемый шаг стропил;
• предпочитаемый кровельный материал;
• сорт и размеры древесины, которая будет использована для создания обрешетки;
• регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Устройство вальмовой крыши

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

Фото: Дом с вальмовой крышей

Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал

При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из :

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Полезные схемы и таблицы при работе с вальмовой крышей:

Формулы для расчета вальмовой крыши
Стропильная система вальмовой крыши
Расчет вальмовой крыши
Расчет вальмовой крыши — Как рассчитать площадь
Конструкция вальмовой крыши
Как рассчитать стропила вальмовой крыши

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Как рассчитать площадь четырехскатной крыши — правила и последовательность

Четырехскатная крыша дома

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

• непосредственно четырёхскатная;
• полувальмовая;
• вальмовая;
• четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Угол наклона скатов

Это один из самых важных показателей, который рассчитывается в первую очередь. Всё зависит от типа кровельного материала, к покрытию кровельной конструкции. Потому что не все материалы для кровель могут выдерживать требуемые нагрузки от атмосферных осадков без учёта угла наклона ската.

Вот несколько соотношений:

• угол наклона скатов при укладке на них профнастила не должен быть меньше 12°;
• – 14°;
• шифера – 22°;
• битумной черепицы — 11°;
• ондулина — 6°;
• рулонных кровельных материалов – 3–5°.

Поэтому производя расчёт вальмовой крыши, необходимо определиться с количеством используемых стройматериалов. Для этого придётся .

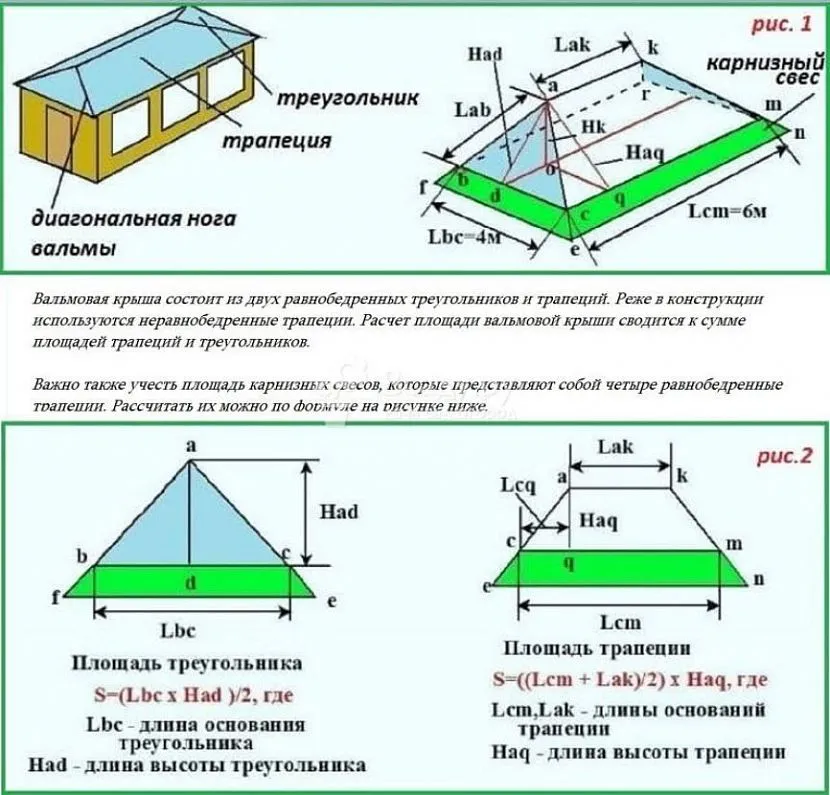

Площадь кровельных скатов

Здесь всё достаточно просто потому что форма скатов – это геометрические фигуры, площади которых известны.

Площадь трапеции: S=(a+b)h/2, где «a» — длина конькового бруса, «b» — длина карниза, «h» — высота ската, то есть расстояние от конька до карниза по прямой.

Площадь треугольника: S=hb/2, где «h» — высота, то есть расстояния от карниза до торца конька, «b» — это длина карниза вальмового ската.

Подставляя в формулы значения размеров крова, определяется фактическая площадь скатов. А так как скатных конструкций по две, то их значения умножаются на «2». Затем оба полученных результата суммируются. Это и будет общая площадь вальмовой кровли.

Либо просто заполните поля предложенного ниже онлайн-калькулятора  система сделает все за вас.

Чтобы получить количество требуемого кровельного материала, рассчитывается площадь одного элемента покрытия крыши. После чего общую площадь делят на этот показатель. Это и есть требуемое количество. Но так как вальмовая крыша сооружается в виде трапеции и треугольников, то некоторую часть кровельного материала придётся подрезать под форму и размеры рёбер. А значит, на выходе получится достаточно большой объём отходов. Чтобы их скомпенсировать, придётся приобрести материала больше на 10–20%.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Технология раскроя и укладки металлочерепицы

Если у вас обычная двухскатная крыша, то начинать укладку металлочерепицы необходимо с левой торцевой стороны. Если же крыша шатровая, то лучше осуществлять начало работ с самого высокого места, постепенно продолжая укладку с обеих сторон.

Укладка листов при выполнении с правой стороны на левую выполняется следующим образом. Каждый новый лист размещают под краем предыдущего. Края последнего листа должны размещаться ниже карниза примерно на 5 см.

Конструкция крыши будет правильной по всем параметрам, если производится укладка листов в следующем порядке:

Вот еще несколько обязательных к исполнению правил при укладке металлочерепицы. Необходимо следить за тем, чтобы листы металлочерепицы не повреждались и не деформировались.

Устройство кровли

Относится вальмовая кровля к категории четырёхскатных крыш. Два противоположных ската у неё – это трапеции, два – треугольники. Стыкуются они между собой так называемыми угловыми стропилами, которые создают границы между скатами. Это несущие элементы вальмовой кровли, от сечения которых зависит несущая способность конструкции в целом.

Кроме угловых стропил в плане несущих конструкций, в вальмовой крыше есть и другие элементы:

• коньковый брус, который является опорой для основного количества стропил;
• стропильные ноги центральные, они опираются на одним концом, другим на конёк, располагаются в плоскости трапециевидного ската;
• стропила вальмовые, формируют вальмовые скаты, упираются верхними концами на угловые стропила.

Плюсы и минусы вальмовой крыши

Прежде чем начать любое строительство каждый захочет познакомиться с особенностями сооружаемой конструкции.

К основным преимуществам вальмовой крыши специалисты относят следующее:

• в конструкции отсутствуют вертикальные стороны. Такая особенность позволяет более надёжно противостоять давлению воздушных масс. Поэтому, если в вашей местности преобладают сильные ветра, то вальмовая крыша – это то, что вам нужно;
• сама конструкции стропильной системы делает кровлю довольно прочной и мало подверженной деформации. Но такое будет истинным, если расчёт вальмовой крыши сделан правильно;
• наличие четырёх скатов делает возможность создавать свесы по всему периметру дома, что позволяет более надёжно защитить стены от воздействий атмосферных осадков;
• обладает привлекательным внешним видом.

Последнее обстоятельство может существенно помочь, если Вы решили встроить мансардный этаж в уже эксплуатируемое здание. В этом случае вальмовая крыша зрительно уменьшит высоту дома, что улучшит его эстетический вид.

Но и такая конструкции не лишена своих недостатков. В первую очередь, как уже говорилось выше, это довольно сложное устройство. Возвести такой кров, может быть под силу только при наличии определенных навыков. К тому же большое количество материалов увеличивает стоимость строительства объекта.

Еще одним недостатком вальмовой крыши является то, что скаты по всему периметру дома будут отнимать много свободного пространства. Такое обстоятельство может помешать постройки большой комнаты на мансардном этаже.

Расчет площади вальмовой, полувальмовой и шатровой крыши частного дома

Посчитать площадь вальмовой крыши частного дома немножко сложнее, чем предыдущие типы, но по-прежнему особой сложности не представляет.

Для расчета необходимо мысленно разбить вальмовую крышу на четыре отдельных ската, как показано на схеме, а затем подсчитать каждый скат в отдельности.После разбивки у вас должны получиться две трапеции и два равносторонних треугольника, если противоположные скаты равны.

Теперь посчитаем площади этих геометрических фигур по простым геометрическим формулам, затем складываем полученные площади фигур. На этом расчет окончен, как вы убедились, ничего сложного здесь нет.

Площадь полувальмовой крыши частного дома считается точно так же, за исключением, что треугольные скаты будут меньше чем у вальмовой, а основные большие скаты, необходимо поделить на две геометрические фигуры, трапецию и прямоугольник, подсчитав их площадь отдельно.

Технология подсчета площади шатровой крыши дома ничем не отличается от вальмовой, так же разбиваем крышу на четыре ската, только здесь уже должны получиться четыре равносторонних треугольника. Площадь этих треугольников вычисляем так же как и в предыдущих примерах.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Что собой представляет вальмовая крыша и какие ее разновидности бывают?

На рисунке: A-вальмовая крыша, B-шатровая крыша, C-полувальмовая крыша с фронтоном, D-полувальмовая датская крыша.

Четырехскатная имеет в своем названии прямое пояснение своей нестандартной конструкции. Плоскости на крыше, по которым стекает дождевая вода, называются скатами. Следует понимать, что у четырехскатной этих плоскостей четыре. Что касается разновидностей такого типа, то их есть несколько, рассмотрим основные:

1. Классическая с четырьмя скатами.
2. Четырехскатный кров Г-образного дома.
3. Датская вальмовая.
4. Шатровая.

Итак, с основными разновидностями мы разобрались. Так как же теперь рассчитать S кровельного покрытия таких крыш, используя простой калькулятор, не прибегая к сложным математическим расчетам, неотъемлемыми элементами которых часто являются никому не понятные синусы и косинусы, и получить легкий рассчет?

Сделать это будет легче, чем вы думали!

Окончательные выводы

Площадь при использовании других материалов может основательно отличаться. По этой причине для каждого частного случая требуется применение индивидуального подхода, тщательного анализа и грамотного расчета. Наиболее сложная ситуация возникает при необходимости подсчета квадратуры крыш сложной формы. Чтобы получить достоверный результат следует придерживаться нескольких простых правил

• первым делом необходимо поделить плоскость крыши дома на несколько геометрических фигур простой формы. Далее с помощью простых математических формул следует посчитать площадь каждой простой фигуры;
• при подсчете двухскатных крыш необходимо полученное значение квадратуры умножить на косинус угла наклона крыши;
• длину скатов следует измерять от крайней точки карниза до самого конька;
• для расчета абсолютной площади кровли необходимо рассчитать площадь всех имеющихся элементов кровельной конструкции, после чего просуммировать их;
• каждый отдельный скат можно разбивать на различные по форме простые фигуры, посчитав площадь которых, вы сможете рассчитать квадратуру ската.

Следует знать, что при расчетах площади важно не забывать учитывать вентиляционные каналы, мансардные окна, дымоходы, парапеты, люки и другие элементы. В случае нарушения этого правила, существует большая вероятность возникновения дефицита строительных материалов при обустройстве кровли

Правильный и грамотный расчет площади, обеспечит все условия для оптимального расходования финансовых средств, связанных с покупкой и раскроем материала при возведении крыши дома.
