Потребный напор насоса для водопровода без гидроаккумулятора
Схема водопровода без гидроаккумулятора.
Если в водопроводной системе нет гидроакумулятора, то единственным устройством, создающим давление, является насос. В таком случае расчет потребного напора очень прост: нужно сложить полученные выше напоры: H = Hвыс + Hсопр + Hпотр = 20 + 5 + 30 = 55 м.
Водопроводная система без гидроаккумулятора может быть уместной в системах полива, в небольших дачных домах, где проживают сезонно или пользуются водой редко. При частом и регулярном потреблении воды насос то и дело будет включаться/выключаться восстанавливая необходимое давление в водопроводе. Такой режим работы уменьшает срок службы насоса. Чтобы сгладить потребление воды, используется гидроаккумулятор.
Расчет расхода и напора воды
Таблица подбора насосов для скважин.
Выбор насосного оборудования надо осуществлять, учитывая предполагаемый расход воды для участка и дома:
- для душа – 0,2-0,7 л/с;
- для джакузи – 0,4-1,4 л/с;
- для ванны со стандартными смесителями – 0,3-1,1 л/с;
- для раковины, мойки на кухне и в санузлах – 0,2-0,7 л/с;
- для кранов с распылителями – 0,15-0,5 л/с;
- для унитаза – 0,1-0,4 л/с;
- для биде – 0,1-0,4 л/с;
- для писсуара – 0,2-0,7 л/с;
- для стиральной машины – 0,2-0,7 л/с;
- для посудомоечной машины – 0,2-0,7 л/с;
- для поливочных кранов и систем – 0,45-1,5 л/с.
Чтобы вычислить напор, необходимо помнить, что давление в трубах должно составлять 2-3 атмосферы, а избыточная мощность насоса не должна превышать 20 м. Например, глубина погружения составляет 10 м от уровня грунта, тогда расчетные потери будут равны 3 м. В этом случае напор рассчитывается так: глубина скважины + подача воды по вертикальному стволу + высота над уровнем грунта верхней точки водоразбора + избыточное давление + расчетные потери. Для данного примера расчет будет следующим: 15 + 1 + 5 + 25 + 3 = 49 м.
При суммировании примерного расхода за единицу времени надо учитывать и то, что одновременно открываются 5-6 кранов или используется аналогичное количество точек водоразбора. Учитывается количество проживающих, наличие теплиц на участке, сада и прочие параметры. Без этих данных правильный подбор невозможен.
Расчёт насоса для скважины: с формулами и примерами
Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год. Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.
Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны
. Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.
Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода
Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.
Следующей важной характеристикой скважины является её производительность или дебит
. Дебит — это максимальное количество воды, которое может дать скважина в единицу времени. Соответственно, чем больше дебит источника, тем производительнее насос можно установить.
Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.
Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.
Напор погружного насоса
Скважинный насос находится внутри перекачиваемой жидкости. Поэтому для этих условий не учитывается разница высот между оборудованием, зеркалом воды. При выборе поверхностных модификаций (обычно, насосная станция) этот параметр присутствует в вычислениях в обязательном порядке.
Расчет насоса по напору производится сложением трех величин:
Таблица потерь давления.
- изливный напор – принимается 15-20 м;
- потери в трубопроводе – данные сведены в таблицы;
- перепад высот между сантехническими приборами, зеркалом воды.
Таблица потерь давления учитывает трение в трубах из различного материала, фитингах, запорной арматуре, клапанах. Учитывается скорость потока, на которую в большей степени влияет внутреннее сечение труб. Поэтому для вычислений потребуется схема внутренней разводки, наружного водопровода.
Обвязка насоса скважины
Для правильной обвязки скважинного насоса нам понадобится:
- Насос
- Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
- Муфта ПНД с наружной резьбой
- Труба ПНД
- Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
- Угол ПНД обжимной (для поворота трубы)
- Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
- Автоматика
Бывает три типа автоматики:
1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)
2. В сборе (Реле давления PM/5-3W, Турбипресс)
3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

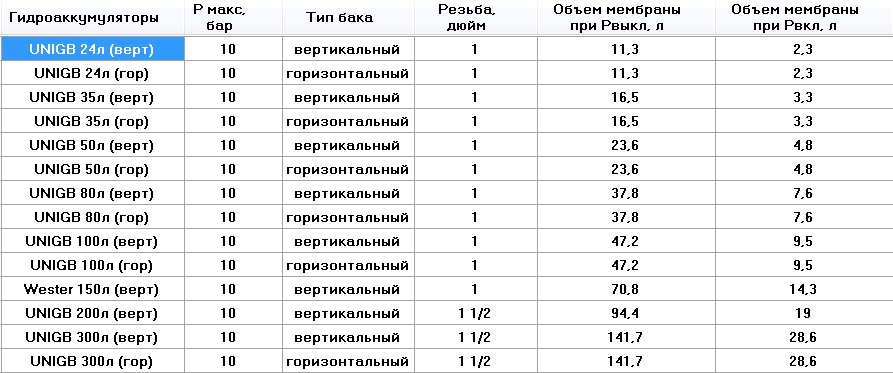

Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)
Следует учесть, что у гидроаккумулятора указывается полный объем.
Помните, основное предназначение – компенсация гидроударов.
Слишком большой объем может привести к эффекту застаивания воды .
Так гидроаккумулятор на 24л будет запасать всего 11,3л.
Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″
Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики
Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)
-
Кессон (На Ваше усмотрение)
Кессон – это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.
- Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
- Греющий кабель
Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).
Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.
Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.
. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске
Возврат к списку
Обвязка насоса скважины
Для правильной обвязки скважинного насоса нам понадобится:
- Насос
- Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
- Муфта ПНД с наружной резьбой
- Труба ПНД
- Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
- Угол ПНД обжимной (для поворота трубы)
- Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
- Автоматика
Бывает три типа автоматики:
1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)
2. В сборе (Реле давления PM/5-3W, Турбипресс)
3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)
Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)
Следует учесть, что у гидроаккумулятора указывается полный объем.
Помните, основное предназначение — компенсация гидроударов.
Слишком большой объем может привести к эффекту застаивания воды .
Так гидроаккумулятор на 24л будет запасать всего 11,3л.
Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″
Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики
Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)
Кессон (На Ваше усмотрение)
Кессон — это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.
- Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
- Греющий кабель
Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).
Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.
Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.
.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске
Мембранный бак для водоснабжения
Для бытовой скважины применяются гидроаккумуляторы различной конструкции, материалов, объемов. Для вычислений потребуются следующие данные:
Насосы для скважины могут быть погружные и поверхностные.
- номинальная производительность оборудования – 60% от максимальной подачи насоса;
- разница давлений – Р1 – Р2 (давление включения на 10% ниже максимального, указанного в паспорте, давление отключения на 10% выше минимального);
- ежечасное число включений – обычно заявлено производителями 100;
- давление включения;
- коэффициент – 0,9 единиц.
Для получения объема мембранного бака необходимо:
- сложить давление включения, единицу, разницу давлений;
- умножить полученное число на 1000, номинальный расход;
- разделить результат на 4, максимальное число ежечасных включений, разницу давлений, коэффициент.
Производители выпускают накопительные баки стандартных объемов, после вычисления необходимого объема гидроаккумулятора останется выбрать ближайший размер с 15% запасом. Колодец обычно используется в зимних/летних схемах водопровода жилищ сезонного, периодического проживания. При каждом отъезде хозяев система консервируется, вода сливается из контуров через спускную магистраль. Объема скважины для этого недостаточно, дополнительный заглубленный в землю резервуар увеличивает эксплуатационные расходы. Поэтому используется бюджетный вариант в виде колодца.
Поверхностные насосы являются самовсасывающими конструкциями, используются при небольших глубинах 8-12 м. Поднять воду из артезианской скважины 100-200 м можно лишь профессиональным оборудованием, которое для бюджета семьи слишком дорого. В них используются эжекторы, скважины удовлетворяют потребности целых коттеджных поселков.
Производительность поверхностного самовсасывающего оборудования вычисляется аналогично предыдущему случаю. При расчете напора учитывается взаимное расположение элементов водопровода:
- насос может располагаться в цоколе, подсобном помещении нижнего этажа, в техподполье, кессоне на устье скважины;
- гидроаккумулятор монтируют на любом уровне.
Вычисления аналогичны расчетам для погружных насосов, однако добавляется вычитание из напора Нб. Это значение потерь в зависимости от высоты бака – разница высот гидроаккумулятора, зеркала водозабора. Если взять вариант расчета для двухэтажного коттеджа со следующими характеристиками:
- удаление источника от здания 20 м;
- подъем воды с глубины 6 м трубой насоса;
- зеркало водозабора на глубине 4 м;
- общая глубина скважины 10 м;
- расположение насоса в кессоне;
- высота санузла 5 м.
Перепад высот составит 5 м. При схеме с двумя 90 градусными отводами, парой вентилей, тремя тройниками, тремя обратными клапанами, аналогичным сечением труб (25 мм внутренняя, 32 мм наружная) от насоса потребуется производительность 3 куба ежеминутно. Потери напора составят 37 м, напор излива 20 м, высота источника 6 м. Таким образом, для автономной системы водообеспечения потребуется насос с напором больше 70 м, что является редкостью у моделей большинства производителей. В данном случае рациональным решением будет использование погружной модификации после аналогичного расчета.
На что обращать внимание при выборе оборудования
Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.
Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.
- Циркуляционный насос должен соответствовать техническим параметрам системы;
- Вам должна быть точно известна площадь отапливаемого помещения;
- Вероятность тепловых потерь в отопительном контуре.
Производительность
Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.
Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.
Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.
Напор
Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.
Расчет производительности циркуляционного насоса для теплых полов
При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:. G =Q Х 0,86/Δt, где
G =Q Х 0,86/Δt, где
G =Q Х 0,86/Δt, где
G — производительность системы в л/ч;
Q — тепловая энергия системы (Вт).
0,86 — коэффициент преобразования Ккал/ч;
Δt — разница параметров температуры воды в связке подача-обратка (°C).
Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.
Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.
Как проводится расчет производительности насоса
Выбирая насосное оборудование, стоит уделить внимание такому параметру, как производимый напор. Его можно рассчитать с помощью разных калькуляторов, представленных в нашем онлайн-журнале
Это алгоритмы для конструкции с гидроаккумулятором и для схемы с прямым способом подачи воды.
Даже высокий показатель напора воды не является панацеей от всех проблем. Существуют устройства, создающие большое давление, но при этом имеющие небольшую производительность. Это создаст определенные неудобства. Например, нельзя будет одновременно включить несколько умывальников. При этом открытие крана в душевой остановит подачу воды к другим точкам водоразбора.
Установка скважинного оборудования и его составляющие
Специалисты рекомендуют рассчитывать производительность, то есть подачу определенного объема вводы в единицу времени. При этом учитывается вероятность пиковой нагрузки, то есть использования всех точек водоразбора одновременно. На этом основан алгоритм калькулятора.
Каждый прибор бытового или сантехнического назначения имеет свою пропускную способность, то есть пропускает конкретное количество литров за секунду. Данные значения внесены в программу расчетов. Вероятность того, что все объекты водоразбора будут включаться все разом, мала. Но это нужно все равно учитывать. Для этого в программе предусмотрен специальный коэффициент поправки.

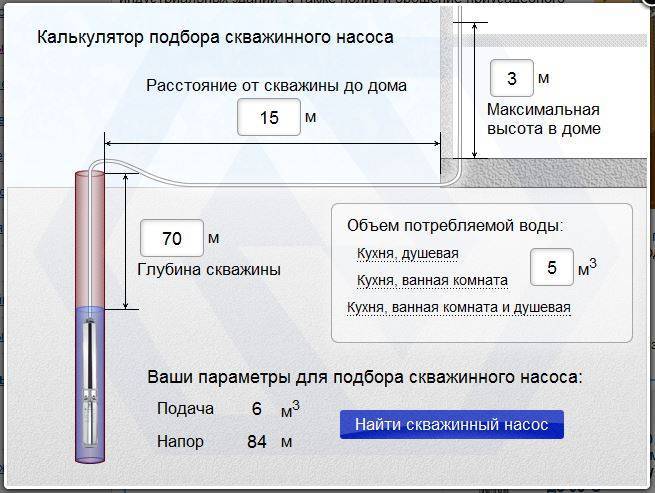

Данное приложение помогает рассчитать пиковое потребление для простых и сложных систем водоснабжения. Результаты выводятся в литрах в минуту, в секунду и в кубических метрах за час. После анализа полученной информации можно выбрать подходящий результат.
Как проводится расчет напора в насосном оборудовании?
Устройство гидроаккумулятора представляет собой герметичную емкость, которая внутри разделена на два отсека – водяной и воздушный. Определенное давление, контролирующее минимальное значение напора жидкости, образуется в воздушной части корпуса.
Вода наполняет устройство и давление растет, когда достигается уровень верхнего порога, то реагирует специальное реле и закачка воды останавливается. При этом прибор позволяет поддерживать необходимый уровень воды для бесперебойной работы всей системы. Данное устройство призвано в помощь скважинному насосу и улучшает качество его работы.Схема подачи воды в дом с установкой функционального прибора
Совместная работа оборудования позволяет заявить о следующих возможностях:
- подача воды с разных глубин до точки расположения гидроаккумулятора;
- преодоление гидравлического сопротивления на промежутке от устройства скважины до монтажа прибора. От сечения магистрали и протяженности участка зависит показатель давления в системе. Поэтому имеет смысл установить гидроаккумулятор поближе к скважине. Известно, что сопротивление больше в стальных магистралях, чем в полимерных;
- при наполнении бака срабатывает реле давления.
Важно, чтобы насос был оснащен и определенным эксплуатационным запасом, чтобы быстро не израсходовать свой рабочий потенциал.На схеме изображен вариант монтажа системы с дополнительным устройством

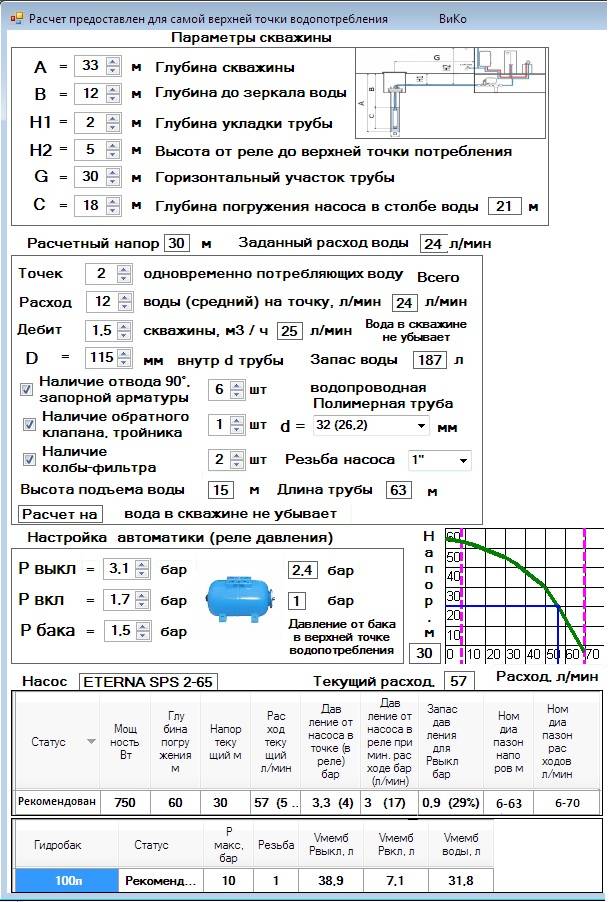

Все важные данные учитываются в программе. По полученным результатам и рекомендуется выбрать оптимальный вариант насоса. Стоит учитывать, что для оборудования, работающего без гидроаккумуляторов, расчет будет несколько отличаться.
