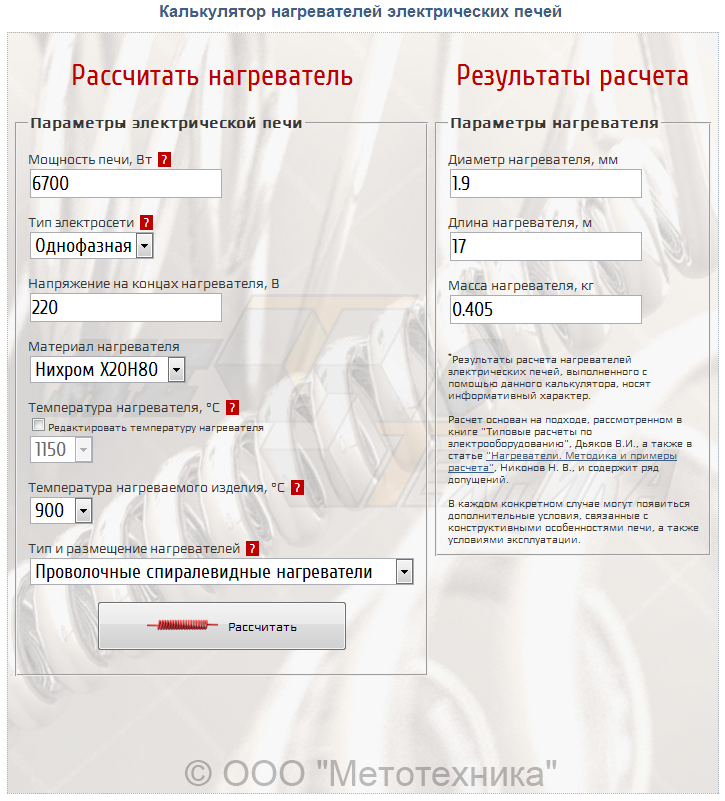

Калькуляторы расчета нагревателя муфельной печи

Расчет спирали из нихрома и фехраля

Существует несколько способов расчета греющих спиралей, рассмотрим для начала более простой метод, учитывающий только сопротивление материала, а потом включим в расчет еще и изменение сопротивления под воздействием темепературы.

Способ расчета спирали по сопротивлению материала

В данном способе все довольно просто. Нам нужны первоначальные данные, на основе которых мы будем проводить вычисления. Они включают в себя:

Мощность нагревательного элемента, который хотите получить

Напряжение, при котором спираль будет работать

Диаметр и тип проволоки, который имеется в наличии

Предположим, у нас имеется электроприбор, который должен работать с мощностью 12 Вт под напряжением 24 В. При этом мы используем проволоку из нихрома с сечением 0,2 мм.

Для вычислений нам потребуется самая элементарная формула из общеобразовательного курса физики:

Мощность (Р) = Напряжение (U) * Сила тока (I)

І = Р: U = 12 : 24 = 0,5 А

Теперь воспользуемся законом Ома для определения сопротивления:

Сопротивление (R ) = Напряжение (U) * Сила тока (I) = 24/0,5 = 48 Ом

Теперь нам нужна формула для определения длины проводника:

Длина (L) = Площадь сечения (S) * Сопротивление (R) / Плотность материала (ρ)

Как же узнать сопротивление нихромовой проволоки? Помочь в решении данной задачи нам помогут таблицы плотности материалов или формулы для вычисления значения. Итак, если у нас проволока имеет диаметр 0,2, значит площадь сечения по формуле будет 0,0314 мм2, сопротивление смотрим по таблице и получаем длину проволоки 1,3 м.

Но это все чисто теоретически, ведь мы не знаем, сможет ли выдержать проволока данного диаметра такой ток. Посмотрим таблицу, в ней указаны максимальные значения тока для проволоки определенного диаметра. В нашем случае это 0,65, значит наше значение 0,5 лежит в допустимых пределах.

Также не забывайте учесть среду, в которой будет работать нагреватель. Если вы греете жидкость, можно смело увеличивать силу тока вдвое, а если замкнутое пространство – наоборот, уменьшать.

Способ расчета спирали по температуре

Тот, способ, который мы описывали выше, является не очень точным по той причине, что нами не было взято в расчет изменение сопротивления резистивной проволоки при росте температуры. Поэтому его можно применять только для не слишком высоких температур до 200-250 градусов. Для высокотемпературных печей данный расчет будет совсем неточным, поэтому рассмотрим второй метод.

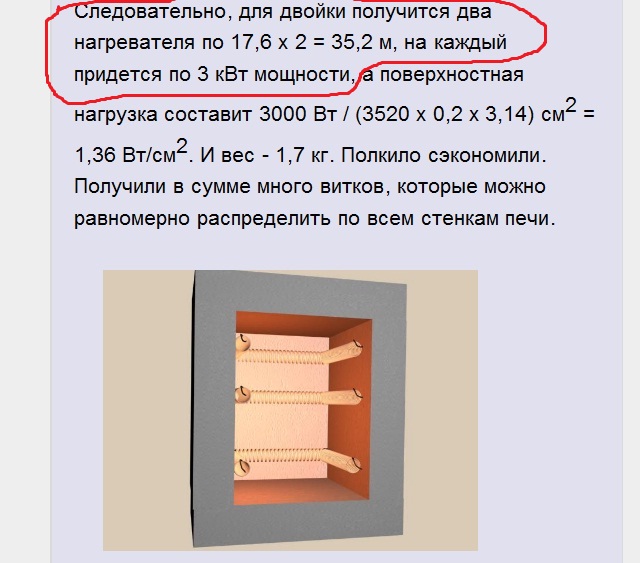

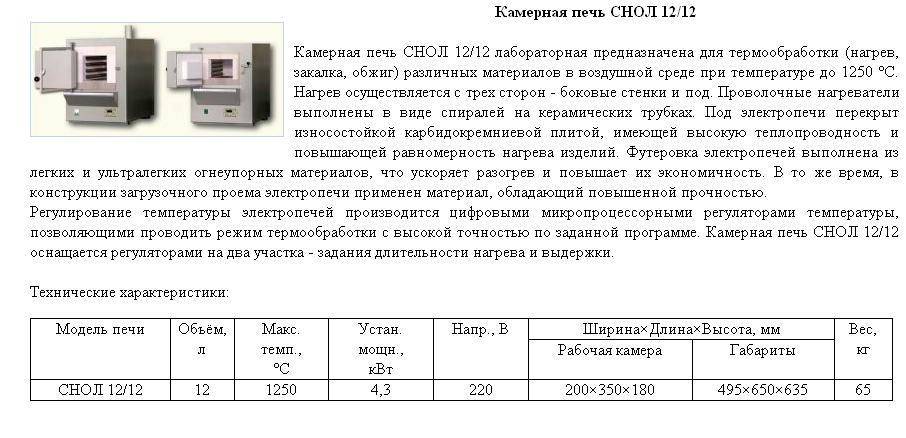

Возьмем муфельную печь отжига и определим объем камеры и нужную мощность. Помогут с вычислениями нам такие два правила.

Если объем печи меньше 50 литров, то подбираем мощность 100 Вт на литр

Если же объем печи больше 100 литров, мощность рассчитывается как 50-70 Вт на литр

Допустим, наша печь отжига имеет объем 50 литров, мощность тогда будет 5 кВт. Если напряжение в сети должно быть стандартные 220 В, то сила тока и сопротивление будет равны:

І = 5000:220 = 22,7 А

R = 220:22,7 = 9,7 Ом

Подключение звездой при напряжении 380 В потребует деления мощности на 3 фазы, тогда наша мощность для одной фазы будет равна 5кВт / 3 = 1,66 кВт

Подключение звездой предполагает, что на каждую из фаз будет подаваться напряжение питания 220 В, следовательно значения сопротивления и силы тока будет такими:

І = 1660/220 = 7,54 А

R = 220/7,54 = 29,1 Ом

Второй тип подключения ТЭНов для напряжения в 380 В «треугольник» предполагает подачу линейного напряжения в 380 В, поэтому мы получим:

І = 1660/380 = 4,36 А

R = 380/4,36 = 87,1 Ом

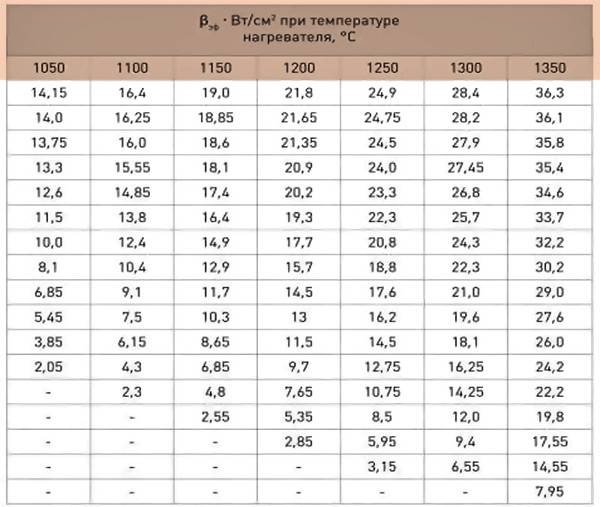

При помощи ниже указанных таблиц мы можем найти удельную поверхностную мощность нагревательного элемента и вычислить на его основе длину проволоки.

Поверхностная мощность = βэф*α(коэффициент эффективности)

В итоге, чтобы наша печь нагрелась до 1000 С, нагревательный элемент должен производить температуру в 1100 градусов. Возьмем таблицы и выберем соответствующие значения. Тогда получим:

Поверхностная мощность (Вдоп)=4,3∙0,2=0,86Вт/см2=8600 Вт/м2

Диаметр определяется по формуле d= 3 √((4*Rt*P 2 )/(π 2 *U 2 *В_доп))

Rt — удельное сопротивление материала при нужной температуре берем из таблицы

Если наша спираль изготовлена из нихрома марки Х80Н20, Rt будет равняться 1,025. Значит Рт=1,13 * 10 6 * 1,025 = 1,15 * 10 6 Ом на мм

При подключении типа «звезда»: диаметр равен 1,23 мм, длина = 42 м

Если же мы проверим результат по упрощенной формуле L=R/(p*k)

Получим 29,1/(0,82*1,033)= 34 м

Из этого мы видим, что не учитывая температуру мы получаем совсем другое значение длины проволоки и более правильным является выбор второго метода.

Методики расчета

По сопротивлению

Давайте разберемся как рассчитать длину нихромовой проволоки по мощности и сопротивлению. Расчёт начинается с определения требуемой мощности. Представим, что, нам нужна нить из нихрома для паяльника малых размеров мощностью в 10 Ватт, который будет работать от блока питания на 12В. Для этого у нас есть проволока диаметром 0.12 мм.

Простейший расчет длины нихрома по мощности без учета нагрева выполняется так:

Определим силу тока:

P=UI

I=P/U=10/12=0,83 A

Расчет сопротивления нихромовой проволоки проводим по закону Ома:

R=U/I=12/0,83=14,5 Ома

Длина проволоки равна:

l=SR/ρ,

где S – площадь поперечного сечения, ρ – удельное сопротивление.

Или по такой формуле:

l= (Rπd2)/4ρ

Но сначала нужно рассчитать удельное сопротивление для нихромовой проволоки диаметром 0.12мм. Оно зависит от диаметра – чем он больше, тем меньше сопротивление.

L=(14.5*3,14*0.12^2)/4*1,1=0,149м=14,9см

Тоже самое можно взять из ГОСТ 12766.1-90 табл. 8, где указана величина в 95.6 Ом/м, если по ней пересчитать, то получится почти тоже самое:

L=R_треб/R_табл=14,4/95,6=0,151м=15,1см

Для нагревателя мощностью 10 ватт, который питается от 12В, нужно 15.1см.

Если вам нужно выполнить расчет числа витков спирали, чтобы её свить из нихромовой проволоки такой длины, то используйте следующие формулы:

Длина одного витка:

l₁=π(D+d/2),

Количество витков:

N=L/(π(D+d/2)),

где L и d – длина и диаметр проволоки, D – диаметр стержня на котором будут мотать спираль.

Допустим мы будем мотать нихромовую проволоку на стержень диаметром 3 мм, тогда расчеты проводим в миллиметрах:

N=151/(3,14(3+0,12/2))=15,71 витков

Но при этом нужно учитывать, способен ли вообще нихром такого сечения выдержать этот ток. Подробные таблицы для определения максимального допустимого тока при определенной температуре для конкретных сечений приведены ниже. Простыми словами – вы определяете, до скольки градусов должна греться проволока и выбираете её сечение для расчётного тока.

Также учтите, что если нагреватель находится внутри жидкости, то ток можно увеличить в 1.2-1.5 раз, а если в замкнутом пространстве, то наоборот – уменьшить.

По температуре

Проблема приведенного выше расчёта в том, что мы считаем сопротивление холодной спирали по диаметру нихромовой нити и её длине. Но оно зависит от температуры, при этом же нужно учитывать при каких условиях получится её достичь. Если для резки пенопласта или для обогревателя такой расчет еще применим, то для муфельной печи он будет слишком грубым.

Приведем пример расчетов нихрома для печи.

Сначала определяют её объём, допустим 50 литров, далее определяют мощность, для этого есть эмпирическое правило:

• до 50 литров – 100Вт/л;
• 100-500 литров – 50-70 Вт/л.

Тогда в нашем случае:

P=P_эмп*V=50*100=5 кВт.

Дальше считаем силу тока и сопротивление:

Для 220В:

I=5000/220=22.7 Ампера

R=220/22.7=9,7 Ом

Для 380В при подключении спиралей звездой, расчет будет следующим.

Делим мощность на 3 фазы:

Pф=5/3=1,66 кВт на фазу

При подключении звездой, к каждой ветви прикладывается 220В (фазное напряжение, может отличаться в зависимости от вашей электроустановки), тогда ток:

I=1660/220=7.54 А

Сопротивление:

R=220/7.54=29.1 Ом

Для соединения треугольником рассчитываем по линейному напряжению 380В:

I=1660/380=4.36 А

R=380/4.36=87.1 Ом

Для определения диаметра учитывают удельную поверхностную мощность нагревателя. Рассчитаем длину, удельные сопротивления берем с табл. 8. ГОСТ 12766.1-90, но прежде определим диаметр.

Для расчета удельной поверхностной мощности печи используют формулу.

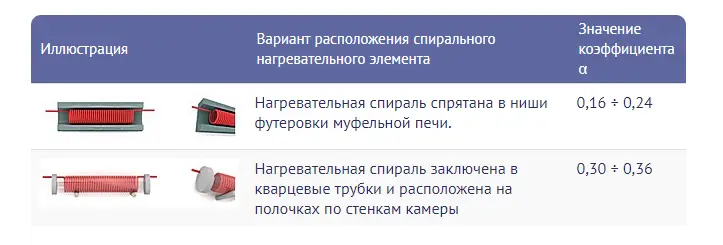

Bэф (зависит от теплопринимающей поверхности) и a (коэф. Эффективности излучения) – выбираются по следующим таблицам.

Итак, для нагрева печи до 1000 градусов, возьмём температуру спирали в 1100 градусов, тогда по таблице подбора В_эф выбираем значение в 4,3 Вт/см2, а по таблице подбора коэффициента а – 0,2.

В_доп=В_эф*а=4,3*0.2= 0,86 Вт/см2 =0.86*10^4 Вт/м2

Диаметр определяют по формуле:

р_т – удельное сопротивление материала нагревателя при заданной t, определяется по ГОСТ 12766.1, таблица 9 (приведена ниже).

Для нихрома Х80Н20 – 1,025

р_т=р₂₀*р₁₀₀₀=1.13*10^6*1.025=1.15*10^6 Ом/мм

Тогда для подключения к трёхфазной сети по схеме «Звезда»:

d=1,23 мм

Длина рассчитывается по формуле:

L=42м

Проверим значения:

L=R/(p*k)=29.1/(0.82*1.033)=34м

Значения отличаются из-за высокой температуры спирали, проверка не учитывает ряда факторов. Поэтому примем за длину 1 спирали – 42м, тогда для трёх спиралей нужно 126 метров нихрома 1,3 мм.

История происхождения

Нихром (nichrome) был открыт в 1905 году усилиями американского инженера и металлурга Альберта Марша. Он сумел зарегистрировать патент на изобретение в 1906 году. Особенность данного сплава заключалась в том, что он на 80% состоял из никеля и на 20% из хрома.

На сегодняшний день представлено достаточно широкое количество формул этого сплава, поскольку теперь нихром – своеобразное объединяющее название для целой категории сплавов. Сейчас это наименование характеризует отрасль сплавов различных марок, отличающихся процентным содержанием никеля и хрома, а также легирующих примесей.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Вам понадобится

Спираль, штангенциркуль, линейка. Необходимо знать материал спирализначения силы тока I и напряжения U при которых будет работать спираль, и из какого материала она сделана.

Инструкция

Выясните, какое сопротивление R должно быть у вашей спирали. Для этого воспользуйтесь законом Ома и подставьте значение силы тока I в цепи и напряжения U на концах спирали в формулу R=U/I.

По справочнику определите удельное электрическое сопротивление материала ρ, из которого будет сделана спираль. ρ должно быть выражено в Ом м. Если значение ρ в справочнике дано в Ом мм²/м, то умножьте его на 0,000001.Например: удельное сопротивление меди ρ=0,0175Ом мм²/м, при переводе в СИ имеем ρ=0,0175 0,000001=0,0000000175Ом м.

Длину проволоки найдите по формуле: Lₒ=R S/ρ.

Отмерьте линейкой на спирали произвольную длину l (например: l=10см=0,1м). Посчитайте число витков n, приходящих на эту длину. Определите шаг спирали H=l/n или измерьте его штангенциркулем.

Найдите сколько витков N можно сделать из проволоки длиной Lₒ: N= Lₒ/(πD+H).

Длину самой спирали найдите по формуле: L=Lₒ/N.

Шарф-спираль также называют шарф-боа, шарф-волна. Здесь главное — вовсе не вид пряжи, не рисунок вязки и не расцветка готового изделия, а техника исполнения и оригинальность модели. Шарф-спираль олицетворяет праздничность, пышность, торжественность. Он похож и на изящное кружевное жабо, и на экзотическое боа, и на обычный, но очень оригинальный шарф.

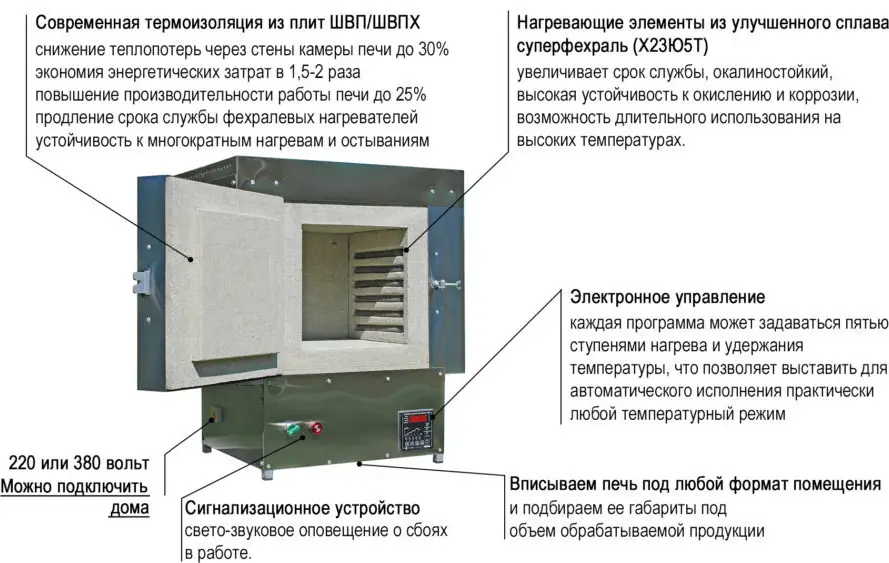

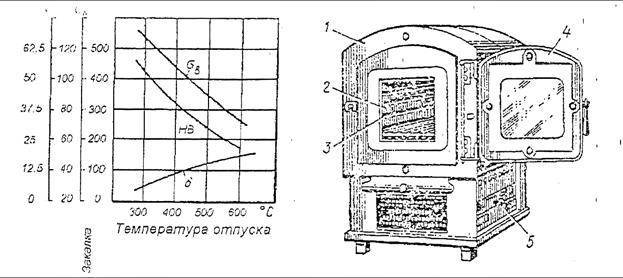

Материалы для изготовления муфеля и крышки печи

Для изготовления печей мы используем самые современные материалы. Для рабочего слоя футеровки (муфель и крышка печи) мы используем легковесный огнеупорный кирпич, который привозим из Германии. Данный кирпич обладает отличными термо-характеристиками, а именно имеет низкую теплопроводность, высокую термо- и жаростойкость. Классификационная температура применения данного кирпича 1430°С. При всем этом кирпич достаточно легкий за счет малой плотности и хорошо обрабатывается механически. Это позволяет фрезеровать пазы в кирпичах под установку нагревательных элементов. Фрезерование обеспечивает наивысшую точность пазов под спираль.

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Крышка печи

Крышка печи изготавливается из двух слоев огнеупорного кирпича. При этом, второй слой перекрывает швы первого слоя, что позволяет увеличить прочность крышки. На большинстве печей западного и Российского производства идет только один слой кирпичей.

Так же в кирпичах выполнены фаски, что предотвращает сколы кирпичей при расширении (нагреве) материала.

Во внешних слоях муфеля и крышки печи мы применяем дополнительные изоляционные огнеупорные слои, которые имеют еще меньшую теплопроводность при значительно меньшем весе.

В качестве таких материалов могут выступать огнеупорные маты из керамического волокна, муллитокремнеземистый картон (МКРКГ) и т.д.

Таким образом, чем меньше теплопроводность материалов, тем лучше тепловые показатели печи.

Материал	Максимальная температура применения,°C	Теплопроводность, Вт/м*К	Плотность материала, кг/м3
Легковесный кирпич	1430	0,28 при 600°C	770
Керамическое волокно	1260	0,27 при 1000°C	128
Картон МКРКГ-400	1150	0,11 при 600°C	400

Комплексное применение данных материалов существенно экономит энергоресурсы, а так же экономит время на разогрев и охлаждение печей. К сожалению многие современные, как западные, так и Российские производители изготавливают печи для обжига из керамики только с применением огнеупорных кирпичей, делая печи менее эффективными.

Материалы для нагревателей

Нагреватели это наиболее важный элемент печи, и они должны соответствовать многим требованиям.

• Жаростойкость и жаропрочность. Проволочные нагреватели должны обладать хорошей жаростойкостью (сопротивление металла или сплава при высокой температуре к газовой коррозии), а также жаропрочностью.
• Низкий температурный коэффициент сопротивления. Этот фактор важен при выборе материала. Низкий коэффициент говорит, что даже при нагревании материала, его электрическое сопротивление очень слабо меняется. Например, если этот температурный коэффициент велик, то, чтобы включить печь в холодном состоянии, нужно использовать трансформаторы пониженного напряжения в начальный момент.
• Высокое удельное электрическое сопротивление. Этой характеристикой, должен обладать нагреватель в электропечи. Чем выше значение сопротивления, тем больше материал может нагреться, и тем меньшей длины его нужно. Чем больше диаметр нагревательной проволоки, тем больше ее срок службы. Материалы с очень высоким электрическим сопротивлением это хромоникелевые прецизионные сплавы нихром Х20Н80 и Х15Н60, и сплав фехраль Х23Ю5Т.
• Хорошие технологические свойства. Материалы должны иметь хорошую пластичность, свариваемость, так как из них изготавливаются: проволоки, ленты, сложной формы нагревательные элементы.
• Постоянные физические свойства. Ни не должны меняться при больших нагревах, большие промежутки времени.

Лучше всего для производства электрических нагревателей для электропечей подходят нихром и фехраль, которые имеют высокое электрическое сопротивление. Более подробно о марках и их свойствах можно посмотреть ГОСТ 10994-74.

Марки нихрома подходящие для изготовления нагревателей: Х20Н80, Х20Н80-Н, Х15Н60, Х15Н60-Н.

Марки фехрали подходящие для изготовления нагревателей: Х23Ю5, Х23Ю5Т, Х15Ю5, Х27Ю5Т.

Также железо — хромоникелевые сплавы: Х27Н70ЮЗ, Х15Н60Ю3.

Все эти сплавы обладают теми характеристиками, о которых писалось выше. Например, высокая жаростойкость обеспечивается благодаря образовывавшейся пленке на поверхности из окиси хрома.

Сравним нихром и фехраль

Достоинства нихрома:

• Прекрасные механические свойства при любых температурах;
• крипоустойчивость;
• Пластичный и хорошо обрабатывается;
• Имеет прекрасную свариваемость;
• не стареет;
• немагнитен.

Достоинства фехрали:

• имеет более низкую цену чем нихром, так как нет в его составе дорогого никеля;
• фехраль Х23Ю5Т имеет лучшую жаростойкость чем нихром. Фехралевая проволока толщиной 6 мм может работать при 1400 °С.

Недостатки нихрома:

• Более дорогой чем фехраль, так как основной компонент никель имеет высокую стоимость;
• Рабочая температура ниже чем у фехрали.

Недостатки фехрали:

• сплав более хрупкий, особенно при температурах около 1000 °С и больше;
• Низкое сопротивление ползучести;
• сплав является магнитный, так как имеет в составе железо. Фехраль также ржавеет во влажной среде.
• Взаимодействует с окислами железа и шамотной футеровкой;
• Во время работы фехралевые нагреватели удлиняются.

Также есть сплавы Х27Н70ЮЗ и Х15Н60Ю3 которые содержат 3% алюминия. Этот элемент позволяет улучшить жаростойкость сплавов. Данные сплавы не воздействуют с окисями железа, и с шамотом. Они нехрупкие, прочны и хорошо обрабатываются. Максимальная рабочая температура составляет 1200 °С.

Также нагреватели изготавливают и с тугоплавких металлов, или неметаллов (уголь, дисилицид молибдена, графит, карборунд). Дисилицид молибдена и карборунд применяют для нагревателей в высокотемпературных печах. Графитовые и угольные нагреватели используют в печах с защитной атмосферой.

Тугоплавкие металлы, которые часто используют это тантал, молибден, ниобий, вольфрам. В печах з защитной атмосферой, а также высокотемпературных вакуумных печах применяют вольфрам и молибден. Нагреватели из молибдена используют в вакууме до 1700 °С и в защитной атмосфере при температуре до 2200 °С. Данная особенность в том, что молибден начинает испарятся при температуре 1700 °С (вакуум). Нагреватели из вольфрама способны работать при тем. до 3000 °С. Весьма редко для производства нагревателей используют ниобий и тантал.

Допустимые токи нагрузки медных проводов (монтажных)

Параметр	Сечение провода, мм2
0,05	0,07	0,1	0,2	0,3	0,4	0,5	0,7	1	1,5	2	2,5	4	6	11
Наибольший допустимый ток, А	0,7	1	1,3	2,5	3,5	4	5	7	10	14	17	20	25	30	54

Источники

1. В.Г.Бастанов. 300 практических советов. Московский рабочий, 1986.

Оглавление

Мнения читателей

• Анатолий / 27.05.2016 — 14:42Для измерения тока до 10 ампер(зарядное АКБ)2 прибором КА м42100 со шкалой до1ка какой необходим шунт?
• Маша / 27.02.2016 — 22:58Люди как найти длину никелиновой проволки поперечного сечения площадью=0,5 мм(в квадрате), чтобы изготовить нагреватель мощьностью 100вт., работающего при наприжении 220в? Помогите пожалуйста! Какой формулой это решить?
• TheBaltazarTV / 26.06.2015 — 13:17THANKS FOR FORMULA ZA4ET 4 GJ BRO!!!!!
• Андрей / 02.04.2015 — 17:26проволока 0.2мм есть, надо намотать соленоид для электроклапанна 12вольт в машину.смотрел на других клапанах написано 11w 12v.подскажите пожалуста сколько витков нужно,если диаметр около 10мм.
• жека / 26.01.2015 — 20:40 нихром диаметыр 1мм надо 2квт сколько надо дпины
• зуб / 22.12.2014 — 17:53Нужно намотать спираль из фехраля 1мм на прут 3мм.Сколько должно быть Ом.
• александр / 17.12.2014 — 14:52Марат глупее тебя никто вопросов не задаёт
• Марат / 27.10.2014 — 07:23Чё за вешь
• Карина 27.10.2014 10:17 / 27.10.2014 — 07:21Я Карина с Адильотара средней общеобразовательной школы, мне очень помогли ваши ответы спасибо огромное!!!
• алекс / 10.09.2014 — 14:04моток медной проволоки с сечением 4 мм квадратных весит 20 кв, определить длину проволоки
• Настя / 24.02.2014 — 11:46Определить сопротивление и длину никелиновой проволоки массой 88 г и сечением 0,55 мм^2. помогите пожалуйста
• Очеровательная киска / 16.02.2014 — 18:05По фехралевой спирали длиной 6 м и плотностью сечения S=0.2 мм кв. Проходит ток 1.5 А определить сопротивление спирали и напряжение на её концах
• Саша / 31.10.2013 — 18:20где вас учили,???? вы реально бараны,? куда вас несет?
• Сергей / 25.09.2013 — 10:15Рассчитать силу тока, что бы нагреть проволоку из нихрома до 100 градусов d=0.5мм, длинной 0.6 метра, U=12 v
• юнтл / 23.09.2013 — 23:55Катенька солнышко моё 116\ напряжение в ваттах не даётся в электрике напряжение мерится в вольтах и не 200 а 220-вольтов 200 вольт в природе не существует ,хотя в России всё возможно……
• Вася / 10.04.2013 — 16:27как визначити довжину за допомогою ваги дыаметру та густини?ПОМОЖІТ БУДЬ-ЛАСКА кто небудь
• вас / 09.04.2013 — 10:45как расчитать только по мощности двигателя его массу меди
• руслан / 19.03.2013 — 13:47Имеется нихроновая проволока площадью поперечного сечения 0.2 мм квадратных.Сколько метров проволоки потребуется для намотки паяльника мощностью 100вт,рассчитанного на напряжение 120в.
• руслан / 19.03.2013 — 13:43R = 60 Ом. Сила тока I = 0,2 A U = I*R = 60*0,2 = 12 B. 4) Сопротивление проволоки определяется по формуле: R = p * l / S (Ом), где p = 1,1 (Ом*мм^2/м) — удельное сопротивление проводника, l — длина провода, (м) S = 0,2 (мм^2) — площадь поперечного сечения проводника. Мощность паяльника определяется по формуле: W = U*I (Вт), где U = 120 (В) — напряжение I — сила тока, А Поскольку W = 100 Вт, то I = W / U = 100 / 120 = 5/6 A По закону Ома для участка цепи сопротивление R = U / I = 120 / (5/6) = 120 * 6 / 5 = 24 * 6 = 144 (Ом) Из формулы сопротивления находим: l = R * S / p = 144 * 0,2 / 1,1 = 28,8 / 1,1 = 288 / 11 = 26,(18) ~ 26,2 (м)
• валя / 23.01.2013 — 19:48 Рассчитайте сопротивление медного контактного провода, подвешенного для питания трамвайного двигателя, если длина провода равна 5 км, а площадь поперечного сечения — 0,65 см2.

1

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Как спаять нихром

Спаять нихромовую спираль можно следующими способами:

• Нагрев обмотки в виде тонкой медной проволоки.
• Использование ляписа (азотистого серебра).
• Применение специальных припоев и кислотосодержащих флюсов.
• Смесь вазелина, глицерина и хлористого цинка.
• Лимонная кислота.
• Аспирин.
• Флюсы фабричного изготовления, типа Ф-38Н ПЭТ.
• Измерение с помощью приборов.
• Табличный способ.

Первый способ — наиболее простой и доступный, но он подходит только для соединения проводников высокого сопротивления с толщиной не более 0,5 мм. Медную проволоку для обмотки лучше всего брать толщиной 0,1 мм. Нагрев производится с помощью газовой горелки, но также можно использовать обычную зажигалку с турбонаддувом. Медная проволока нагревается докрасна и прилипает к нихрому, создавая электрический контакт на атомарном уровне.

Метод пайки при помощи ляписа применяется для усиления контакта механической скрутки, если рабочая температура нагревательного элемента в приборе не будет превышать 200 °C (граница сплавления нитрата серебра). Вещество наносится на скрутку при её разогреве током. Наиболее надежные результаты даёт метод пайки с помощью специальных припоев и флюсов. Оксидная пленка, которая образуется на поверхности хромоникелевых спиралей, — основное препятствие для выполнения качественного лужения. В условиях промышленного производства для решения этой проблемы целесообразно применять вакуумные камеры или нейтральные газовые среды.

В домашних условиях используются кислотосодержащие флюсы: соединяемые поверхности очищаются от оксидной пленки, обезжириваются и покрываются флюсами при помощи паяльника. После этого производится предварительное лужение и пайка с помощью припоев ПОС 40/50/61.

что лучше для нагревателя муфельной печи

Муфельные печи электрические обязательно имеют в своей конструкции нагревательный элемент. Выполненный из нихрома или фехраля, он отвечает за функциональность всей системы. Без этой детали работа оборудования просто невозможна. Изготавливают нагреватели исключительно из качественных и долговечных материалов.

Фехраль и нихром – это два наиболее распространенных сплава для изготовления нагревателей

Нагреватели для муфельных печей: требования к материалам изготовления

Если Вы сомневаетесь, фехраль или нихром, что лучше подойдет в качестве основы для нагревателя муфельной печи, рассмотрите их характеристики. Каждый из них имеет разные показатели:

• Электрического сопротивления. Чем оно выше, тем лучше. Сплавы с высоким показателем электросопротивления быстрее нагреваются. Использовать их можно в меньших объемах, чем остальное сырье. Это очень удобно. В таком случае появляется возможность установить нагреватель из нихромовой проволоки внутри конструкции. Большого пространства для этого не потребуется.
• Постоянности физических свойств. Очень трудно работать с динамичными элементами, такими как неметаллы. Приходится прибегать к применению дополнительных трансформаторов. Это может усложнить процесс эксплуатации промышленного сушильного шкафа или муфельной печи.
• Температурного коэффициента. Когда меняется уровень температур, становится другим и электрическое сопротивление элемента. Нагреватель из нихрома изменяет свои показатели минимально.
• Жаропрочности. Предельный уровень отличается у разных материалов. Изучив технические характеристики, Вы увидите, насколько устойчив нихром или фехраль к высоким температурам.

Промышленный сушильный шкаф должен иметь очень качественную конструкцию, в том числе, обладать надежным нагревательным элементом

Отличия фехраля и хрома: что выбрать как основу нагревателя

Нихромовые и фехралевые нагреватели являются лучшими для муфельных электропечей. Но и они имеют между собой некоторые отличия

Особенности нихрома

Среди достоинств материала:

• Сохранение механических свойств при нагреве.
• Крипоустойчивость.
• Легкость плавления и сваривания.
• Простота обработки.
• Отсутствие процессов старения.

Есть у этого сплава и некоторые недостатки, среди которых:

• Высокая цена на изготовление нихромовых нагревателей из-за дороговизны никеля.
• Возможность работы при более низких температурах, в сравнении с фехралевыми элементами.

Особенности фехрали

Многокомпонентный состав имеет такие позитивные характеристики как:

• Низкая цена сплава.
• Высокий уровень жаростойкости.

К недостаткам стоит отнести:

• Хрупкость при температурном режиме более 1000 градусов.
• Магнитность из-за наличия в составе железа.
• Удлинение основы во время эксплуатации.
• Низкий уровень сопротивления ползучести.

Сфера применения нагревателей из нихрома и фехрали

Нихромовый нагреватель наиболее часто используется в конструкциях оборудования для обжига и сушки. Нередко его можно встретить и в основе водонагревателей и электроплит. Высокопроизводительными считаются лабораторные сушильные шкафы с нихромовыми нагревателями.

Лабораторная низкотемпературная печь – это оборудование для максимально точной термообработки

Фехралевые пластины и проволоки востребованы в разработке систем, работающих с температурными режимами до 1400 градусов. Их активно применяют в сфере высокоглиноземной керамики.

Сколько стоят нихромовые или фехралевые нагреватели

Стоимость муфельной печи напрямую зависит от особенностей элементов ее сборки. Важную роль в формировании цены имеет и материал нагревателя. Ключевое отличие фехраль от нихрома в том, что обойдется соединение железа, хрома и алюминия в 3-5 раз дешевле, чем то, где есть никель.

Не стоит спешить при выборе сплава. Для начала просчитайте:

• Максимальную температуру нагрева.
• Время бесперебойного функционирования техники.
• Частоту включений и выключений оборудования.

Только после этого стоит принимать решение о покупке. Не стоит гнаться за более низкой ценой. Если нагреватель будет быстро изнашиваться, его постоянные замены и перебои при эксплуатации прибора обойдутся значительно дороже.

Купить муфельные печи с качественными нагревателями, Вы всегда можете в компании «Лабор». Мы подберем для Вас идеальное решение «под ключ», которое будет надежным и долговечным. Обращайтесь!

Как рассчитать нагрев нихрома?

Электрическое сопротивление — это одна из самых важных характеристик нихрома.

Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от размеров проволоки или ленты, марки сплава.

Общая формула для активного сопротивления имеет вид:

R = ρ · l / S

R — активное электрическое сопротивление (Ом), ρ- удельное электрическое сопротивление (Ом·мм), l- длина проводника (м), S — площадь сечения (мм2)

Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80

1	Ø 0,1	137,00
2	Ø 0,2	34,60
3	Ø 0,3	15,71
4	Ø 0,4	8,75
5	Ø 0,5	5,60
6	Ø 0,6	3,93
7	Ø 0,7	2,89
8	Ø 0,8	2,2
9	Ø 0,9	1,70
10	Ø 1,0	1,40
11	Ø 1,2	0,97
12	Ø 1,5	0,62
13	Ø 2,0	0,35
14	Ø 2,2	0,31
15	Ø 2,5	0,22
16	Ø 3,0	0,16
17	Ø 3,5	0,11
18	Ø 4,0	0,087
19	Ø 4,5	0,069
20	Ø 5,0	0,056
21	Ø 5,5	0,046
22	Ø 6,0	0,039
23	Ø 6,5	0,0333
24	Ø 7,0	0,029
25	Ø 7,5	0,025
26	Ø 8,0	0,022
27	Ø 8,5	0,019
28	Ø 9,0	0,017
29	Ø 10,0	0,014

Значения электрического сопротивления для 1 м нихромовой ленты Х20Н80

1	0,1×20	2	0,55
2	0,2×60	12	0,092
3	0,3×2	0,6	1,833
4	0,3×250	75	0,015
5	0,3×400	120	0,009
6	0,5×6	3	0,367
7	0,5×8	4	0,275
8	1,0×6	6	0,183
9	1,0×10	10	0,11
10	1,5×10	15	0,073
11	1,0×15	15	0,073
12	1,5×15	22,5	0,049
13	1,0×20	20	0,055
14	1,2×20	24	0,046
15	2,0×20	40	0,028
16	2,0×25	50	0,022
17	2,0×40	80	0,014
18	2,5×20	50	0,022
19	3,0×20	60	0,018
20	3,0×30	90	0,012
21	3,0×40	120	0,009
22	3,2×40	128	0,009

Расчет нихромовой спирали

При намотке спирали из нихрома для нагревательных приборов эту операцию зачастую выполняют «на глазок», а затем, включая спираль в сеть, по нагреву нихромового провода подбирают требующееся количество витков. Обычно такая процедура занимает много времени, да и нихром расходуется попусту.

Чтобы рационализировать эту работу при использовании нихромовой спирали на напряжение 220 В, предлагаю воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм2 / м) C.

С ее помощью можно быстро определить длину намотки виток к витку в зависимости от толщины нихромового провода и диаметра стержня, на который наматывается нихромовая спираль.

Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.

Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня

1,5	49	1,5	59	1,5	77	2	64	2	76	2	84	3	68	3	78
2	30	2	43	2	68	3	46	3	53	3	64	4	54	4	72
3	21	3	30	3	40	4	36	4	40	4	49	5	46	6	68
4	16	4	22	4	28	5	30	5	33	5	40	6	40	8	52
5	13	5	18	5	24	6	26	6	30	6	34	8	31
6	20	8	22	8	26	10	24

Например, требуется определить длину нихромовой спирали на напряжение 380 В из провода толщиной 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:

220 В — 22 см

380 В — Х см

тогда:

X = 380 · 22 / 220 = 38 см

Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.

Расчет массы нихрома Х20Н80 (проволока и лента)

В данной таблице приведена теоретическая масса 1 метра нихромовой проволоки и ленты. Она изменяется в зависимости от размеров продукции.

Ø 0,4	8,4	0,126	0,001
Ø 0,5	8,4	0,196	0,002
Ø 0,6	8,4	0,283	0,002
Ø 0,7	8,4	0,385	0,003
Ø 0,8	8,4	0,503	0,004
Ø 0,9	8,4	0,636	0,005
Ø 1,0	8,4	0,785	0,007
Ø 1,2	8,4	1,13	0,009
Ø 1,4	8,4	1,54	0,013
Ø 1,5	8,4	1,77	0,015
Ø 1,6	8,4	2,01	0,017
Ø 1,8	8,4	2,54	0,021
Ø 2,0	8,4	3,14	0,026
Ø 2,2	8,4	3,8	0,032
Ø 2,5	8,4	4,91	0,041
Ø 2,6	8,4	5,31	0,045
Ø 3,0	8,4	7,07	0,059
Ø 3,2	8,4	8,04	0,068
Ø 3,5	8,4	9,62	0,081
Ø 3,6	8,4	10,2	0,086
Ø 4,0	8,4	12,6	0,106
Ø 4,5	8,4	15,9	0,134
Ø 5,0	8,4	19,6	0,165
Ø 5,5	8,4	23,74	0,199
Ø 5,6	8,4	24,6	0,207
Ø 6,0	8,4	28,26	0,237
Ø 6,3	8,4	31,2	0,262
Ø 7,0	8,4	38,5	0,323
Ø 8,0	8,4	50,24	0,422
Ø 9,0	8,4	63,59	0,534
Ø 10,0	8,4	78,5	0,659
1 x 6	8,4	6	0,050
1 x 10	8,4	10	0,084
0,5 x 10	8,4	5	0,042
1 x 15	8,4	15	0,126
1,2 x 20	8,4	24	0,202
1,5 x 15	8,4	22,5	0,189
1,5 x 25	8,4	37,5	0,315
2 x 15	8,4	30	0,252
2 x 20	8,4	40	0,336
2 x 25	8,4	50	0,420
2 x 32	8,4	64	0,538
2 x 35	8,4	70	0,588
2 x 40	8,4	80	0,672
2,1 x 36	8,4	75,6	0,635
2,2 x 25	8,4	55	0,462
2,2 x 30	8,4	66	0,554
2,5 x 40	8,4	100	0,840
3 x 25	8,4	75	0,630
3 x 30	8,4	90	0,756
1,8 x 25	8,4	45	0,376
3,2 x 32	8,4	102,4	0,860

Расчет массы вольфрамовой проволоки

8	0,008	0,19	0,0010	0,97	1031,32
9	0,009	0,25	0,0012	1,23	814,87
10	0,01	0,30	0,0015	1,52	660,04
11	0,011	0,37	0,0018	1,83	545,49
12	0,012	0,44	0,0022	2,18	458,36
13	0,013	0,51	0,0026	2,56	390,56
14	0,014	0,59	0,0030	2,97	336,76
15	0,015	0,68	0,0034	3,41	293,35
16	0,016	0,78	0,0039	3,88	257,83
17	0,017	0,88	0,0044	4,38	228,39
18	0,018	0,98	0,0049	4,91	203,72
19	0,019	1,09	0,0055	5,47	182,84
20	0,02	1,21	0,0061	6,06	165,01
30	0,03	2,73	0,0136	13,64	73,34
40	0,04	4,85	0,0242	24,24	41,25
50	0,05	7,58	0,0379	37,88	26,40
60	0,06	10,91	0,0545	54,54	18,33
