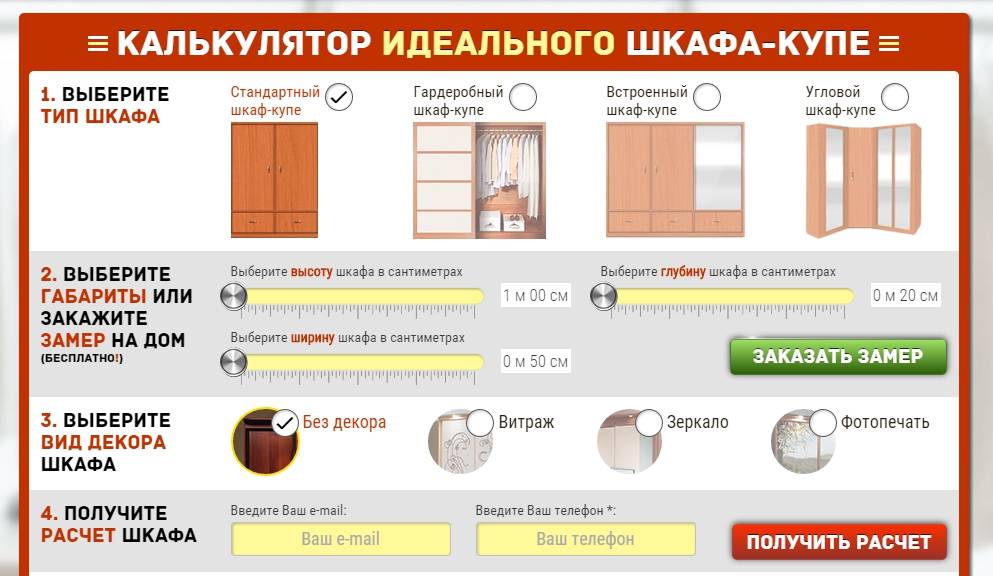

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Расчет по ширине

Расчет размера по ширине производится исходя из планируемого числа дверных перегородок (1, 2,3,4 и т.д.) В первую очередь произведите измерение общего проема. Полученное число разделите на количество дверей. Если проем 600 мм, а створок планируется 2 штуки, то 1200:2=600 мм ширина одной створки.

Также учтите величину нахлеста (створки должны перехлестываться не менее чем на 6-8 см) и прибавьте по 1,5 – 2 см по боковым сторонам.

Створка не должна быть уже 500 мм, так как узкая будет заваливаться в сторону. Слишком широкая (более 1000 мм) доставляет неудобства в процессе эксплуатации.

https://youtube.com/watch?v=Rh8-AKUUe7Y

Расчет заполнения двери купе по высоте

Для того, чтобы рассчитать внутреннее заполнение двери купе, обратите внимание на разрезы горизонтальных верхнего,  нижнего соединительных профилей, а также горизонтального разделителя

Рис. 8. Поперечное сечение верхнего соединительного профиля

Рис. 9. Поперечное сечение нижнего соединительного профиля

При сплошном заполнении двери купе из ДСП высота вставки: 47 мм – это высота нижнего профиля 57 мм минус глубина паза в профиле 10 мм. 12 мм – это высота верхнего профиля 22 мм минус глубина паза в профиле 10 мм.

При сплошном заполнении двери купе из стекла высота вставки: Если заполнение стекло, то необходимо откинуть ещё по 2 мм на каждую сторону на толщину силиконового уплотнителя. Иногда для расчета берут размер 1,5 мм на сторону, то есть, перед расчетом померьте толщину вашего силиконового уплотнителя. В итоге получим: Высота заполнения стекло = высота двери купе – 47-12- 4 (или 3 мм).

Шаг 3 – рассчитываем площадь внутреннего наполнения дверей купе

Тут также действует простая геометрия.

1. Наполнение вставляется в собранную рамку из профилей. Все, что нужно – точно измерить ширину обрамления и вычесть ее из габаритов вычисленной выше двери.
2. Высота вставки при этом одинакова, независимо от вида бокового профиля. А вот ширина вставки будет разная для открытого и закрытого профиля (С и H, на примере Аристо).
3. Если вставкой служит тонкий материал (стекло, зеркало), то его обрамляют уплотнителем, чтобы он четко «встал» в профиль. При вычислении размеров вставки нужно вычесть и толщину уплотнителя (порядка 1 мм с каждой стороны).
4. Материал толще 8-10 мм также можно использовать для вставки, но придется фрезеровать по периметру. Например, ДСП стандартной толщины или МДФ. При таком наполнении лучше не закладывать слишком широкие двери – ездить они будут туго из-за веса.
5. При использовании горизонтального делителя в оформлении наполнения также учитывается и вычитается его толщина. Не забываем и про уплотнитель, если он есть!

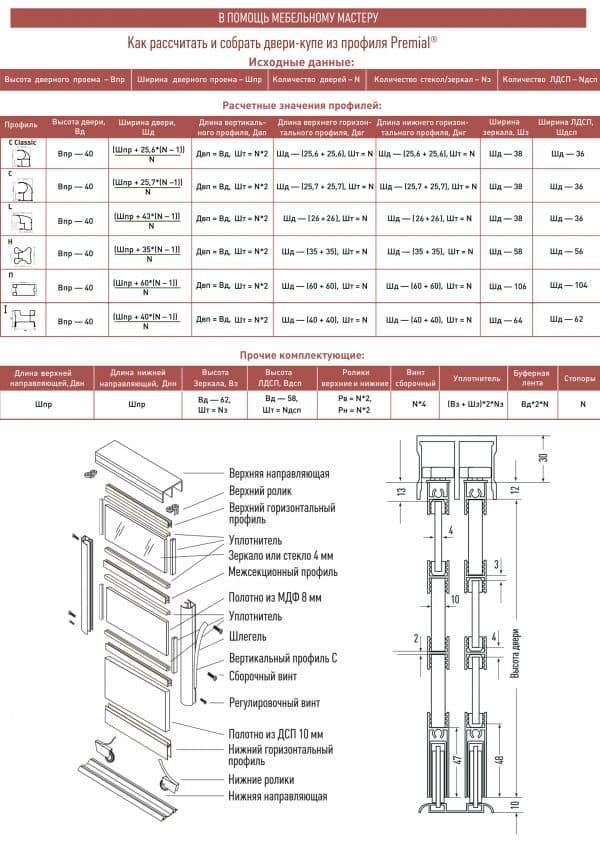

Относительно алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

• Фрезерованная вставка ЛДСП толщиной 10 мм: Высота вставки, если вымерить ширину верхнего и нижнего профиля, будет меньше высоты двери на 57 мм. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
• Стандартная вставка толщиной 8 мм: минус 2 мм от значений для вставки из ЛДСП.
• Стекло/зеркало толщиной 4 мм: минус 3 мм от значений для вставки из ЛДСП.

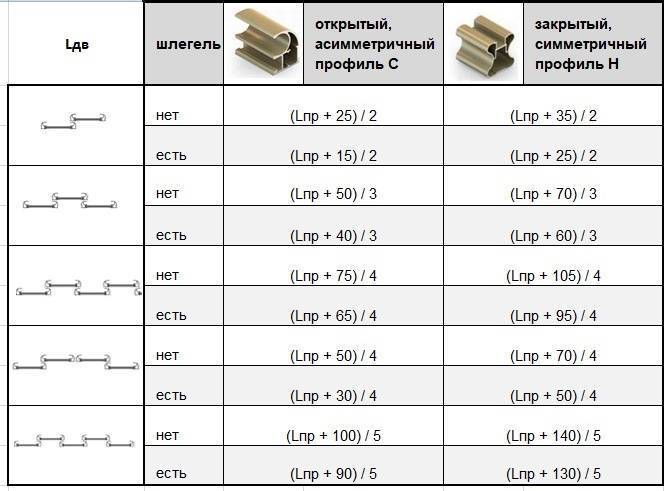

Формулы в табличной форме для наглядности.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

Если внутренняя вставка створки купе не единая, а сборная, то при расчете вставок нужно учитывать толщину алюминиевого горизонтального делителя и толщину уплотнителя, если используется стекло.

Для удобства обычно принимают повторяющиеся вставки за целое число. А все расчеты сводят к одной. Рассмотрим на примере.

Пусть Hдв=2428 мм, а Lдв=897 мм, как было рассчитано выше. Вставка ЛДСП/стекло/ЛДСП примерно одинакового по высоте размера.

Высота вставок. Прикидываем 2400/3=800. То есть в среднем каждая вставка по высоте 800 мм. Примем, что ЛДСП вставки по высоте как раз 800 мм. Уплотнитель требуется только для стекла (-3 мм), делитель используется 2 раза (-2х2 мм).

(2428-57)-(800х2)-(3+2х2)=764 мм. Итого высоты вставок 800/764/800. Если хочется приближенно равные пропорции, то можно соразмерно изменить высоты. Например, 790/784/790.

Ширина вставок. Тут все просто. Для ЛДСП 897-36=861 мм, для стекла 897-39=858 мм.

Итог:

Вставки ЛДСП 800х861 мм – 2 шт, стекло 764х858 мм – 1 шт.

Перехлесты

Учитывать наложение одной створки на другую, вам придется, только если шкаф имеет две и более раздвижные детали. Учтите, что перехлест не должен блокировать доступ к наполнению шкафа. Задняя ручка не должна соприкасаться с содержимым шкафа, а передняя не должна царапать заднюю створку. Направляющие должны соответствовать размерам точно.

Чем больше створок, тем больше перехлестов

Пол в помещении должен быть ровным, для того чтобы створка не скатывалась в одну сторону. Ровность пола можно замерить с помощью строительного уровня.

Грамотный расчет предполагает, что на стыке будет видна только одна ручка

Сопоставляем расчётные данные дверей купе и внутреннего наполнения шкафа

Что же, теперь пришло время понять, на кой мы тут столько всего насчитали, и зачем оно нам вообще надо. Для этого, я предлагаю вам посмотреть вот эту «весёлую картинку»:

Итак, вы захотели выдвинуть крайний левый выдвижной ящик и жёстко обломались. Почему же так произошло? Ага, оказывается, когда вы отодвинули заднюю дверь до упора, она всё равно не освободила пространство для открывания выдвижного ящика. Так это и неудивительно! А что вы хотели? Считаем:

Внутренняя ширина проёма: 2068мм,

Ширина одной двери купе: 703мм,

Когда мы отодвигаем заднюю дверь, то высвобождается вот такое внутреннее пространство: 2068 – 703 – 703 – 6 – 6 – 6 = 644мм. Кстати, вы поняли, откуда, взялись шестимиллиметровые расстояния? Это толщина короткой буферной ленты, которая тоже забирает часть внутреннего пространства шкафа купе при открывании дверей. Вот на всякий случай рисунок:

Итак, что мы имеем. Открывшаяся задняя левая дверь освободила нам всего лишь 644мм внутреннего пространства шкафа. В то время, внутренняя ширина одной секции у нас равна аж целых 678мм. Вот и получился классический косяк, под кодовым названием: «Хочешь достать носки – сними дверь шкафа купе». Кстати, аналогичная участь ждёт и правую секцию. Так что, при расчётах шкафа купе надо помнить обо всех секциях, содержащих выдвижные ящики и другие выдвижные механизмы.

Проектирование и расчет шкафа-купе своими руками

Проектирование шкафа – многоэтапная задача.

Проектируйте шкаф, продумывая все полки.

Чтобы готовая конструкция не обрушилась под весом своей тяжести, необходимо заранее рассчитать:

• габариты будущей мебели;
• ширину дверей;
• длину полок, чтобы они не прогибались под тяжестью вещей;
• количество и размеры выдвижных ящиков;
• полезную глубину полок, из которых 10 см уйдет на раздвижную систему дверей;
• другое.

Необходимо сделать список деталей для раскроя ЛДСП.

Замеры помещения

Профессиональный замер помещения помогает избежать ошибки при создании шкафа купе. Для работы вам понадобятся:

• рулетка;
• строительный уровень;
• угольник или любой предмет с прямыми углами (бумага А4);
• тетрадь и карандаш.

Когда вы определились, где будет стоять шкаф, замеряйте пространство. Помните, что одни и те же замеры необходимо делать в нескольких местах. Если, например, стены комнаты располагаются под незначительным наклоном, это может в итоге перекосить двери у готовой мебели. И раздвижная дверная система открытия не сможет функционировать.

Система раздвижных дверей, в зависимости от производителя, обладает глубиной 80–100 мм.

1. В нескольких местах замеряйте ширину стены проема или комнаты.
2. Запишите показания высоты стены.
3. Проверьте, насколько углы, где планируется стоять шкаф, соответствуют 90 градусам. Если эта цифра отклоняется, учитывайте это в проекте.
4. Проверьте уровень пола. Заваливается ли стена? Мебель вне зависимости от кривизны пола должна иметь горизонтальное положение. Если пол заметно искривляется, необходимо делать цоколь и подрезать для выравнивания поверхности основание мебели.
5. Если есть плинтуса и вы их не планируете снимать, необходимо учитывать подрезку модели под них.

Вам нужно определиться с шириной Вашего шкафа-купе и выбрать схему шкафа-купе.

Расчет габаритных размеров шкафа

Вы рассчитали размеры помещения или ниши и записали результаты в тетрадь. Самое время сделать расчет материала. Это финальный этап, чтобы понимать, как спроектировать шкаф купе самому.

1. Ширина планируемой мебели рассчитывается из личных пожеланий или ваших замеров помещения. От этого показателя всегда вычитается 5 см – так называемый технологический зазор. Это гарантия того, что во время монтажа шкаф точно войдет в подготовленное для него пространство.
2. Глубина конструкции исходит от предварительно сделанных замеров комнаты. Учитывайте, что от фактической цифры глубины примерно 10 см «съедает» система раздвижных дверей.
3. Для высоты купе рассчитайте диагональ боковой стенки. Тогда вы будете уверены, что после монтажа шкаф не окажется значительно выше, чем планировался.

Продумывайте все детали шкафа всей семьей.

Методика расчета материалов

Вы рассчитали размеры комнаты и будущего шкафа.

Для узкого шкафа понадобится меньше материала.

Теперь нужно посчитать, сколько уйдет материала на наружный блок и на полочки, на ящики и на другие мелочи. Листы ДСП, из которого изготавливают подобную корпусную мебель, бывают 18 мм и 16 мм толщиной.

ДСП – один из самых популярных материалов для мебели.

Учитывайте это в своих чертежах, минусуйте этот показатель при расчете материалов.

Размер крыши совпадает с размером верхней части шкафа, так как она укладывается сверху на боковины.
Дно – это нижняя часть из замеров шкафа минус толщина двух листов ДСП. Это делается потому, что днище ложится между стенками мебели.
Две боковые стороны – это высота минут толщина листа ДСП (крыша).
Системы раздвижных дверей имеют разные размеры

Это нужно брать во внимание во время проектирования и уменьшать значения еще на стадии бумажных расчетов.
Если планируется цоколь, то длина равна замеру по нижней части купе. А высота обычно делается в пределах 10 см.
Чтобы верно рассчитать полки, необходимо отталкиваться от дизайна шкафа. В целом, это длина шкафа минус две толщины ДСП

Если планируется перегородка внутри конструкции, ее толщину тоже следует учитывать.

В целом, это длина шкафа минус две толщины ДСП. Если планируется перегородка внутри конструкции, ее толщину тоже следует учитывать.

Собрать шкаф самостоятельно не сложно.

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Количество дверей

Для начала вам потребуется определиться с их количеством.

Самая удобная конструкция – с одной дверью

Но у этого механизма есть свои недостатки. Возникает риск перекашивания и застопорения. Конструкция с двумя створками используется, в случае если в комнате достаточное количество пространства. Систему хранения можно встроить в стену во время строительства или ремонта помещения. Также существуют комоды, у которых три створки, четыре и даже пять. Единственный ограничитель в этом случае – габариты комнаты.

Ширина дверей зависит от их количества, чем больше створок, тем они тоньше

Применение горизонтального разделителя в двери купе

Если добавляете горизонтальный разделитель, то, как видно из чертежа профиля, необходимо дополнительно откинуть 2 мм на толщину перегородки разделителя.

Если вставки стекло с одной или двух сторон, то откидывайте еще по 2 мм на уплотнитель на ту сторону, где будет стекло.

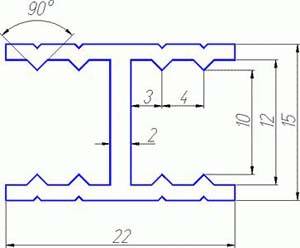

Рис. 10. Поп Поперечное сечение горизонтального разделителя для изготовления комбинированных дверей купе

Схема расчета условная, промерьте ваш профиль для дверей купе, и, по указанному принципу, вы сможете самостоятельно рассчитать двери купе без сложных формул. В любом случае, эта схема более прозрачна, чем формулы, в которых могут быть ошибки.

Читайте далее: Все тонкости выбора дверей купе для шкафа Что входит в состав двери купе из алюминиевого профиля? Если двери купе не закрываются плавно и отходят, то установите доводчики Не рассчитывайте двери купе он-лайн, воспользуйтесь нашим способом Нюансы сборки дверей купе своими руками, о которых вы не знаете Как сделать шкаф мечты на мансарде? Какие бывают механизмы для открывания распашных дверей купе Волшебные складные двери от Командор и Раумплюс Современный распашной шкаф — всё дело в ручках! А вы знаете, из какого профиля делают дорогие двери купе и межкомнатные перегородки? Амбарные двери купе и механизмы для их передвижения Как сделать реечную перегородку своими руками Японские двери купе сёдзи — shoji А вы знали, что фусума — это первые двери купе? Как сделать межкомнатные раздвижные двери из реек — изучаем японские сайты Как используют деревянные рейки для изготовления дверей купе

Расчёт ширины дверей шкафа купе

Чтобы вы смогли хорошо разобраться и понять все тонкости этого вопроса, я предлагаю рассмотреть расчёт шкафа купе на примере нашей экспериментальной трёхдверной модели. Нами уже рассчитана ширина шкафа купе. Она у нас равна 2100 мм. В конструкции присутствуют выдвижные ящики в двух крайних секциях. В общем, есть всё необходимое для того, чтобы допустить ошибки в расчётах и «влететь» по классическому сценарию.

Сразу скажу, рассматривать мы будем только расчёт ширины дверей купе. Просто очень сложно допустить ошибку в расчёте высоты. А вот ширина – то самое место, где «кипят мозги» и теряются деньги.

Что-то я давно вам рисунков не рисовал! Исправляю ситуацию:

Итак, условно считаем, что ширина вертикального профиля у нас равна 26 мм – это размер наиболее популярного открытого алюминиевого профиля. Приступаем к расчетам:

Дано: 2100 мм ширина шкафа купе.

Вычисляем ширину внутреннего проёма шкафа. Так как наш шкаф изготовлен из ДСП толщиной 16мм, то ширина внутреннего проёма у нас будет равна: 2100 – 16 – 16 = 2068 мм. Я просто отнял толщину крайних боковых стенок шкафа купе и получил внутренний размер ширины проёма.

Итак, при расчёте ширины дверей шкафа купе, мы отталкиваемся от следующего значения ширины проёма: 2068 – 6 – 6 = 2056 мм. Вот от этой цифры мы и будем сейчас с вами «плясать».

Рассчитываем ширину дверей купе. Здесь для наглядности я решил вам сделать ещё одну картинку:

Как видите, у нас есть два «перехлёста» дверей (они выделены красными кружочками). Ширина вертикального профиля у нас условно равна 26 мм. Чтобы получился желаемый «перехлёст» ширину дверей нашего шкафа купе надо посчитать с учётом добавления к ширине проёма ширины двух «перехлёстов» равных: 26 + 26 = 52мм. В результате, формула расчёта одной двери купе у нас будет выглядеть следующим образом: (2056 + 52)/3 = 703мм,

где:

2056мм – расчётная внутренняя ширина проёма шкафа купе,

52мм – ширина двух «перехлёстов» (26 + 26 = 52мм),

3шт – количество дверей купе.

Вот мы и посчитали ширину одной двери нашего шкафа купе. Теперь давайте перейдём к изучению внутреннего наполнения изделия, а именно – к вычислению ширины одной секции шкафа и ширины его выдвижных ящиков.

Расчёт ширины дверей шкафа купе

Чтобы вы смогли хорошо разобраться и понять все тонкости этого вопроса, я предлагаю рассмотреть расчёт шкафа купе на примере нашей экспериментальной трёхдверной модели. Нами уже рассчитана ширина шкафа купе. Она у нас равна 2100 мм. В конструкции присутствуют выдвижные ящики в двух крайних секциях. В общем, есть всё необходимое для того, чтобы допустить ошибки в расчётах и «влететь» по классическому сценарию.

Сразу скажу, рассматривать мы будем только расчёт ширины дверей купе. Просто очень сложно допустить ошибку в расчёте высоты. А вот ширина – то самое место, где «кипят мозги» и теряются деньги.

Что-то я давно вам рисунков не рисовал! Исправляю ситуацию:

Итак, условно считаем, что ширина вертикального профиля у нас равна 26 мм – это размер наиболее популярного открытого алюминиевого профиля. Приступаем к расчетам:

Дано: 2100 мм ширина шкафа купе.

Вычисляем ширину внутреннего проёма шкафа. Так как наш шкаф изготовлен из ДСП толщиной 16мм, то ширина внутреннего проёма у нас будет равна: 2100 – 16 – 16 = 2068 мм. Я просто отнял толщину крайних боковых стенок шкафа купе и получил внутренний размер ширины проёма.

Итак, при расчёте ширины дверей шкафа купе, мы отталкиваемся от следующего значения ширины проёма: 2068 – 6 – 6 = 2056 мм. Вот от этой цифры мы и будем сейчас с вами «плясать».

Рассчитываем ширину дверей купе. Здесь для наглядности я решил вам сделать ещё одну картинку:

Как видите, у нас есть два «перехлёста» дверей (они выделены красными кружочками). Ширина вертикального профиля у нас условно равна 26 мм. Чтобы получился желаемый «перехлёст» ширину дверей нашего шкафа купе надо посчитать с учётом добавления к ширине проёма ширины двух «перехлёстов» равных: 26 + 26 = 52мм. В результате, формула расчёта одной двери купе у нас будет выглядеть следующим образом: (2056 + 52)/3 = 703мм,

где:

2056мм – расчётная внутренняя ширина проёма шкафа купе,

52мм – ширина двух «перехлёстов» (26 + 26 = 52мм),

3шт – количество дверей купе.

Вот мы и посчитали ширину одной двери нашего шкафа купе. Теперь давайте перейдём к изучению внутреннего наполнения изделия, а именно – к вычислению ширины одной секции шкафа и ширины его выдвижных ящиков.

Встроенный шкаф-купе (пример расчёта)

Высота: 2500 мм.
Ширина: 1900 мм.
Глубина: 600 мм.
Обрамление дверей — Шампань (Оптима)
Цвет видимых частей шкафа-купе — под дерево, наполнение — под дерево.
Шкаф без задней стенки, без пола и без одной боковой.

Расчет дверей шкафа-купе. При расчете дверей шкафа-купе необходимо помнить, что по технологии на каждую пару дверей обязателен нахлест, который составляет в данном случае 20 мм и регулировочный зазор по высоте не менее 45 мм. Следует так же помнить, что во всех случаях необходимо учитывать толщину ДСП боковых стенок и фальшпанелей шкафа-купе (16 мм).

Формула расчета ширины дверей шкафа-купе выглядит так: Высота проема (2484 мм) — регулировочный зазор (45 мм) = 2439 мм (высота двери) Ширина проема (1884 мм) + нахлест (20 мм) / на количество дверей (2 шт.) = 952 мм (ширина двери).

Чтобы узнать стоимость данной двери, нужно найти в «Таблице расчета» соответствующую группу дверей: Дверь-купе «Оптима» (Раум+) ДСП, в графе «Размер 1» проставить высоту двери 2439 мм, в графе «Размер 2» ширину 952 мм, в графе «Кол-во» — количество, в последней графе появиться стоимость дверей = 8749 руб.

Для дверей-купе необходим комплект двухполосных направляющих, 700 р./п.м. Для расчета стоимости направляющих в строке К-т направляющих «Оптима» (Раум+) в соответствующих графах проставляем длину и количество. Получаем 1319 руб.

Расчет корпуса шкафа. В случае корпусного шкафа требуются две боковые панели, крыша, пол, задняя стенка. Рассматриваемый шкаф — «частично встроенный», из корпусных элементов требуется только одна боковая панель и крыша. Все детали из ДСП считаются по площади. Следовательно, формула расчета боковой стенки равна: Высота шкафа (2500 мм — 16 мм(толщина крыши) = 2484 мм) х на глубину (600 мм) х стоимость ДСП 16 мм «Egger» панель. 28 цветов дерева (957 руб/кв.м.) и прибавляем стоимость кромки ПВХ 2 мм (55 р./м.п.).

В «Таблице расчета» в строке ДСП 16 мм «Egger» панель. 28 цветов дерева в соответствующих графах проставляем размеры боковой панели: высота/длина, ширина/глубина, количество. В последней графе видим стоимость с учетом ПВХ 2 мм = 1563 руб. Так же рассчитывается крыша(потолок) шкафа: 1900 х 600 х 1 х (957 (+ПВХ)) = 1195 руб.

Расчет внутреннего наполнения из ДСП. Двери-купе занимают 100 мм от глубины шкафа. Следовательно, перегородка на 100 мм меньше в глубину, чем боковая стенка шкафа-купе: габаритная глубина 600 мм — 100 мм = 500 мм, высота шкафа 2500 мм — 16 мм(толщина крыши) = 2484 мм. Полки рассчитываются за вычетом толщин боковых панелей и перегородок: 1900 (габаритная ширина) — 16 (боковая панель) — 16 (перегородка) = 1868/2 = 934 мм при глубине 500 мм. В «Таблицу расчета» размеры и количество проставляются аналогично корпусным деталям, только для экономии можно изменить цвет ламината (ДСП 16 мм «Egger» БЕЛЫЙ — 736 р./кв.м.). Стоимость перегородки = 1051 руб. и 5шт. полок = 1870 руб.

Штанга. Ширина проема шкафа-купе, где установлена штанга для одежды (934 мм) х стоимость погонного метра штанги с креплением. В «Таблице расчета», строка — «Вешало труба-круг. хром с крепл.», проставляем длину и количество. Получаем 286 руб.

Сетчатая полка для обуви. Сетчатое наполнение рассчитывается по стоимости погонного метра. Ко всем сетчатым полкам требуются дополнительные крепления. В данном случае нам понадобится обувная сотовая полка с креплением. Ширина проема шкафа-купе, где установлена полка для обуви (934 мм) х стоимость погонного метра(515 р.) + комплект креплений для сотовой обувной полки (148 р.). В «Таблице расчета», строка — «Полка обувная с креплением», проставляем длину и количество. Получаем 629 руб.

Последним пунктом в расчете шкафа-купе является подсчет «шлегеля» — противопыльных щеток(55 р./п.м.), «позиционеров»(100 р./шт.) и «мебельных уголков»(14 р./шт.). В данном варианте шкафа достаточно 32 уголка(448 руб.). Эти элементы в «Таблице расчета» рассчитываются автоматически (уголки обязательны) = 1185 руб.

Общая стоимость встроенного шкафа-купе алюминиевой системы «Оптима» (Раум+), рассматриваемого в данном примере с учетом доставки и монтажа, без учета скидок, составит: 17952 руб. + Установка 12% (но не менее 1500 руб.) + Доставка = 21004 руб. Действует система скидок до 15%

Расчет размера перехлеста дверей купе из асимметричного профиля

Чтобы двери становились внахлёст, и не мешали друг другу необходимо, чтобы задняя направляющая была удалена от передней

Раздвижная часть шкафа создана с предусмотрением использовать ее в открытом и закрытом положении. Обязательным является условие, при котором профиль одной из створок закрывает поверхность второй.

Определение размера перехлеста дверей прост: ширина проема делится пополам (при условии ровности шкафа) и добавляется размер ручки. Благодаря этим простым расчетам мы определяем ширину перехлесту.

Размер перехлеста дверей купе из асимметричного профиля

При условии если профиль асимметричен, то ширина проема измеряется отдельно для верха и низа и каждой двери.

Сечение профиля асимметричной ручки

Также для легкости вычислений некоторые мастера пользуются достаточно простым правилом. Оно звучит так: размер перехлеста должен быть равен ширине дверной ручки.

Условия, которые могут повлиять на размер перехлеста дверей купе:

• размер фурнитуры;
• габариты ручки;
• количество створок;
• наличие шлегеля (деталь, которая смягчает удар при открытии дверок).

Правильное выполнение расчетов обеспечит удобное использование мебели.

Сечение профиля симметричной ручки

Как рассчитать все детали правильно и избежать ошибок

Чтобы не было проблем с расчетами, нужно понимать главное. Любое изделие (тот же шкаф купе) имеет определенные габаритные размеры.

Эти размеры складываются из меньших размеров – размеров деталей и перегородок в виде толщин ДСП перпендикулярно расположенных деталей.

И здесь действует простое математическое правило – габаритный размер всегда равен сумме составляющих его размеров.

Благодаря этому школьному правилу, всегда есть возможность делать проверку на правильность любых вычислений.

Рассмотрим расчет деталей ДСП для шкафа-купе на примере.

Допустим, общая ширина шкафа (его габаритный размер), равна 1900 мм.

Эта ширина складывается из двух размеров – ширины левого и правого частей данного шкафа. Ширина правой части равна 1358 мм, ширина левой части равна 1900-1358=542 мм.

Чтобы просчитать внутренние проемы (отделы) этих частей (например, чтобы узнать ширину полок), нам нужно знать толщину перегородок. А толщина перегородок – это толщина ДСП, из которого шкаф изготавливается. Наиболее часто используется в изготовлении корпусной мебели ламинированное ДСП толщиной 16мм. И в расчетах деталей фигурирует, как правило, именно она.

Левая часть имеет две боковины, и чтобы вычислить внутренний проем, нужно от общей ширины шкафа отнять две толщины ДСП по 16мм. Получаем длину полки:

542-32=510 мм.

Чтобы узнать внутренние проемы правой части, нам нужно знать еще один размер – внутренний проем одной из частей.

Пусть ширина полок справа, будет такой же, как и слева, т.е. 510 мм. Тогда левый проем можно высчитать:

1358-16-510-32=800 мм.

Где 16 мм – толщина перегородки, а 32 мм – толщина двух боковин модуля.

Но это еще не все. Рассчитав размеры, нужно обязательно сделать проверку. Итак, считаем слева направо:

16+510+16+16+800+16+510+16=1900 мм.

Вот теперь можно с уверенностью сказать, что по ширине шкаф посчитан абсолютно верно!

Задавая глубину шкафа-купе равной 600 мм, а внутренней части 500 мм (внутреннее наполнение не должно мешать раздвижной системе, а под ее установку закладывается 100 мм), получаем следующие размеры полок:

• 510х500 мм (2 шт).
• 800х500 мм (1 шт).

Подготовка к расчётам

Прежде чем начать использовать формулы для расчёта, необходимо получить точные значения проёма. Для этого потребуется рулетка нужной длины, а также стремянка или строительные леса. Замеры лучше всего проводить вдвоём, иначе возникают сложности с определением значений, когда измерение проводится на весу. Для одного человека понадобится лазерный дальномер.

Часто в проёмах присутствуют незаметные для глаза нарушения, поэтому для каждого значения проводится три замера.

Последовательность измерения дверного проема

Ширина:

1. На уровне пола;
2. Проёма под потолком;
3. Проёма по центру.

Высота:

1. Высота рядом с левой стенкой;
2. Рядом с правой стенкой;
3. Посредине.
