Дом на металлокаркасе из профильной трубы

Преимущества и недостатки

Эта технология все более популярной становится в европейских странах (в том числе северных), в Канаде и Америке. А все потому, что сталь не гниет, ее не едят насекомые. Металлокаркасное строение весит в несколько раз меньше дома из древесины (в два раза), и тем более, оно легче домов из кирпича и других подобных материалов. Небольшой вес здания — это меньшие затраты на фундамент, так как его параметры зависят от нагрузки, что еще больше снижает стоимость квадратного метра застройки. Обычно под такие дома ставят свайные, или . В среднем один квадрат площади стоит 4-5 тыс. рублей (без учета стоимости отделочных материалов).

Технология, по которой строят металлокаркасный дом называется — легкие тонкостенные стальные конструкции, или сокращенно ЛСТК. Легкий — не значит непрочный. Дома, возведенные по технологии ЛСТК, выдерживают землетрясения силой в девять баллов. Но это касается строений не выше 3-х этажей.

Еще одно преимущество стального каркаса перед деревянным — его прочности достаточно для того, чтобы выдерживать тяжелые кровельные материалы. Если вы решили использовать керамическую черепицу — пожалуйста. Только ее вес необходимо заложить при расчете параметров фундамента.

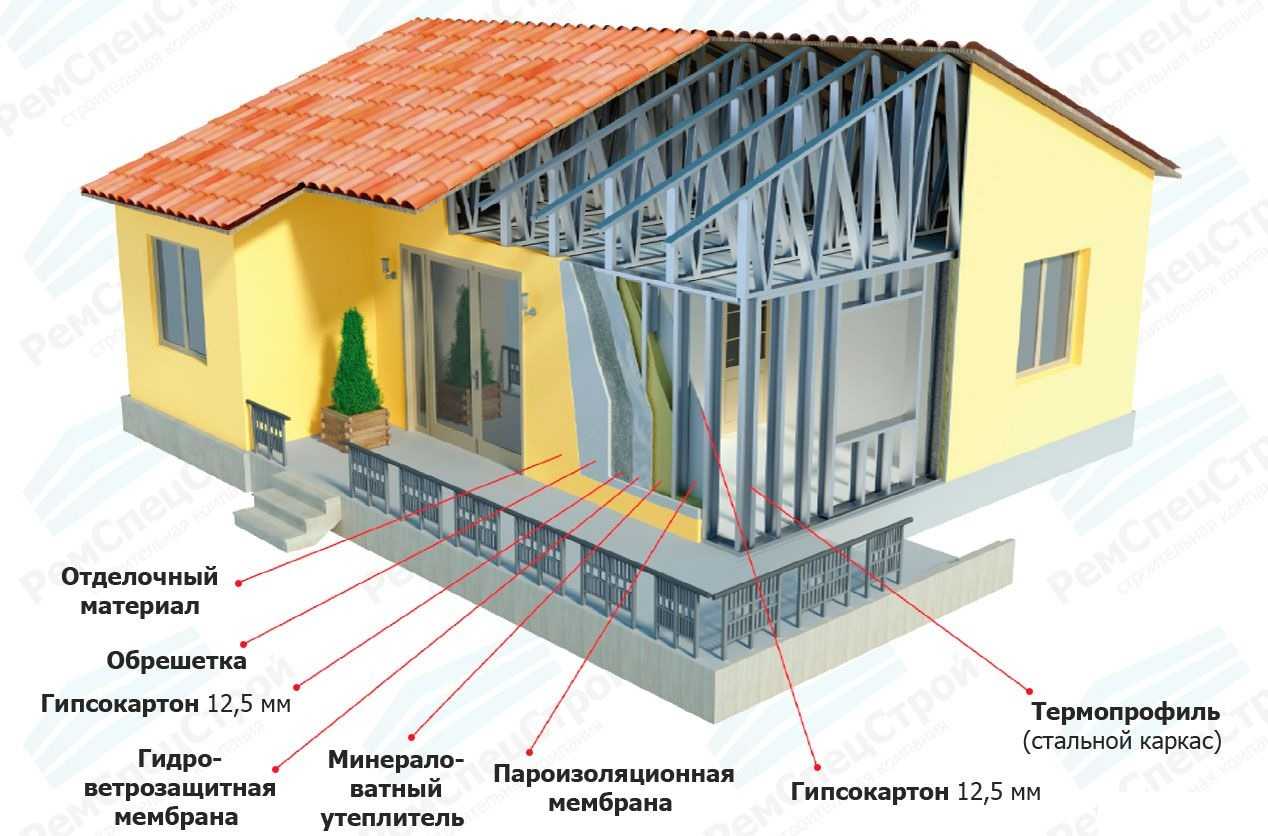

Сама конструкция пирога стены практически такая же, как у . Вся разница в используемом для каркаса материале и способе сборки.

Как же быть с мостиками холода? Производители утверждают, что проблема решена. Современные термопрофили, из которых и строят частные дома, имеют разрезы, расположенные в шахматном порядке. Они препятствуют сквозному промерзанию элементов конструкции.

Так выглядит картинка «работы» термопрофиля

И хоть термопрофили действительно работают, все равно такой дом более холодный, чем . Тем не менее, проблему можно решить, сделав качественное утепление. При правильном исполнении «пирога» утепления со всеми мембранами (ветрозащитная паропроницаемая снаружи, пароизоляция внутри) металлокаркасный дом будет теплым и на отопление уходить будет не больше, чем в так называемых «теплых домах».

Для утепления можно использовать любой современный утеплитель — минеральные ваты, пенопласт, экструдированный пенополистирол, вспененное стекло, эковату. Самые лучшие характеристики у пеностекла, чуть хуже у экструдированного пенополистирола. Но они имеют солидную цену, хотя требуемая толщина в несколько раз меньше, чем минеральной ваты. В результате затраты на утеплитель получаются сопоставимыми.

Наиболее оптимальное сочетание качеств и цены у минеральной ваты. Удобнее работать с базальтовой. Она же имеет хорошие характеристики. Стекловолокно по характеристикам тоже неплохое, но с ней работать сложно. Шлаковата — самая дешевая, но она очень боится намокания, при ее использовании обязательно устройство вентилируемого фасада.

По приведенным выше причинам из всего многообразия чаще всего выбираю базальтовую вату

Она хорошо устанавливается в каркас, обладает хорошими теплоизоляционными свойствами, относительно недорога, к тому же является неплохим звукоизоляционным материалом, что для данной технологии важно

Строительство каркаса дома своими руками

Выстроить дом из стальной трубы – задача сложная. Трубы тяжелее, чем деревянный брус, для монтажа вертикальных стоек потребуется помощь, а для подъема ферм – хотя бы лебедка.

Для каркаса из профтрубы делают столбчатый или малозаглубленной ленточный фундамент. Готовое основание гидроизолируют. После этого можно начинать строительство.

  1. Ставят нижнюю обвязку и колонны. Угловые стойки крепят первыми, фиксируя к фундаменту болтами. Более надежный метод – сварка. В этом случае в основание вмуровывают специальные штыри, а к ним приваривают стойки.
  2. Промежуточные вертикальные элементы ставят на таком расстоянии друг от друга, чтобы в дальнейшем между стойками помещался элемент отделки – СИП-панель, щит.
  3. На фундамент крепят обвязку. Для него берут профиль большого сечения – 100*100 или 60*60 мм.
  4. Вертикальные стойки соединяют между собой горизонтальными перемычками, усиливают раскосами. Если стойки на фундамент фиксировались сваркой, весь остальной крепеж выполняют так же. Если нет, для скрепления конструкций используют крабы и болты.
  5. На уровне будущего перекрытия устанавливают верхнюю обвязку. Для него тоже нужна труба большего сечения.
  6. Для потолочных балок и лаг тоже используют профильную трубу. Рекомендуется сразу же сделать черновой настил пола.
  7. Каркас сооружают целиком. Если предусматривается 2 этаж, вертикальные стойки сразу же ставят необходимой длины. В таком проекте нельзя достроить 2 этаж.
  8. Под крышу поверх верхней обвязки ставят усиленный швеллер. Фермы крыши укладывают на мауэрлат и фиксируют – болтами или сваркой. Сечение труб подбирают с учетом веса материала кровли. Для крыши из ондулина или профлиста берут трубы малого сечения, для шифера или черепицы потребуются элементы большего сечения.
  9. Все стыки и места крепления на металлическом каркасе необходимо дополнительно обработать грунтовками или краской, чтобы защитить от действия влаги.

Возведение дома из профильной трубы

Чтоб заниматься подобным строительством, необходимо подготовиться, изучить все тонкости конструкции и последовательность операций. Дело в том, что простота возведения каркаса – это только кажущееся мнение. В реальности конструкция достаточно сложная. Все зависит от ваших навыков и способностей.

Конструкция постройки

Жилой дом – непростая постройка. Вот ее основные элементы:

  • фундамент;
  • каркас дома;
  • внутренняя отделка;
  • утеплитель;
  • внешняя отделка;
  • каркас крыши из профильной трубы.

Фундамент для каркасного дома обязателен, без него строение не будет долговечным. Его состав и возведение гораздо легче, чем в традиционном строительстве. Без фундамента строятся маленькие конструкции (парники, теплицы), которые в дальнейшем переносятся по участку с места на место.

Для каркаса чаще всего используют квадратные трубы 100х100, реже – 60х60. Сечение будет зависеть от габаритов вашего будущего дома. Для внутренней отделки используйте шпунтованную доску из хвойных пород дерева (ширина 40-60 мм), обработанную антипиретиками и антисептиками. Внешняя отделка выполняется сайдингом или фасадной штукатуркой. При достатке средств рекомендуется натуральное дерево.

Утеплять постройку нужно изнутри и снаружи

Поверх лаг из трубы укладывается доска в качестве чернового пола. Дерево способно задержать холод, передаваемый снаружи через металл. Сверху кладут любое профильное покрытие.

В качестве утеплителя применяют экструдированный пенополистирол или пенопласт (толщина – 60-100 мм). С помощью полосок пеноизола дополнительно теплоизолируют стойки каркаса.

Крышу изготавливают двумя способами: как отдельную каркасную конструкцию или как элемент общего каркаса. Кровельные стропила из профильных труб изготавливаются в зависимости от планируемого покрытия. Чем легче материал и больше угол каркаса, тем тоньше берите трубу.

Пошаговая инструкция возведения дома

Строительство любого здания следует начинать с установки фундамента. Но перед его закладкой тщательно изучите несущую способность грунта и высоту подземных вод на месте будущего дома. Для каркасного возведения подходит бетонно-каркасный капитальный фундамент. Запомните: чем крепче и прочнее фундамент, тем дольше будет стоять здание. Исправление ошибок в неправильно положенном фундаменте обойдется очень дорого.

Если домик небольшой, его ставят на некапитальный фундамент. Это даст возможность транспортировать дом с места на место. Платформы или винтовые сваи также используют в тех случаях, когда глубина промерзания грунта не позволяет строить дом низко. Эту технологию часто применяют при установке фундамента под каркас для теплицы из профильной трубы, когда строят теплый зимний огород. В отличие от парников и теплиц, фундамент жилого дома однозначно нужно строить.

При выборе сечения и толщины трубы воспользуйтесь онлайн калькулятором профильных труб

Каркас дома из трубы профильной монтируется после укладки фундамента. Сборка фабричного каркаса выполняется без применения сварочного аппарата, все крепится с помощью винтовых соединений.

С самодельной основой для дома работы больше. Чтоб собрать металлокаркас из профильной трубы, необходимо контролировать качество соединений и расположение элементов. Без сварочного аппарата не обойтись. Не забывайте, что самым уязвимым местом в каркасе являются некачественные сварные соединения.

Монтаж каркаса начинают с установки вертикальных элементов (колонны и стойки), которые по ходу сборки будут соединяться с горизонтальными деталями из тонких труб. Далее конструкция укрепляется раскосами. Соединение элементов каркаса происходит по принципу «снизу вверх».

При желании можно собрать ангар из профильной трубы

Кровельная часть монтируется в последнюю очередь. На этом этапе начинают внутреннюю отделку, утепление и внешние работы. Оставшиеся материалы выбрасывать не стоит. Они понадобятся для возведения хозяйственных зданий. Из отрезков труб собирают парники, мини-теплицы или используют как дуги для поддержания пленки над растениями. Если куски длинные, из них получится каркас навеса из профильной трубы своими руками. После постройки гаража навес свободно разбирается.

Если вы построили дом, значит, в будущем сможете возвести любое другое здание. Теперь ваши руки способны на все. Даже каркас ангара из профильной трубы вы соберете сами, главное – желание!

Что такое каркасный дом?

Стальные каркасные дома составляют 80 % жилого фонда Европы, Канады, Финляндии, США, стран Скандинавии. Многослойное строение состоит из:

  • системы стропил;
  • стоек, расположенных по вертикали;
  • горизонтальных ригелей;
  • крепежных деталей;
  • утеплительных материалов.

Основа стальной конструкции – профили с оцинковкой в форме литер C, S и Z. Различная теплопроводность материала предотвращает появление мостов холода и образование конденсата.

Сколько слоев у постройки?

Каркасный дом включает четыре слоя – несущий, внутренний, лицевой, утепляющий, у которых различные функции:

  • несущий – облегченные стальные рейки, снижающие нагрузку строения на грунт и фундамент;
  • внутренний – предусматривает укладку внахлест 2-х листов гипсокартона толщиной 9,5 мм в качестве основы для отделочных работ;
  • лицевой – дом из ЛСТК обшивается снаружи вагонкой, профлистом, OSP-плитами или виниловым сайдингом, устойчивыми к погодным и температурным факторам;
  • утепляющий – органические (минвата) и неорганические (стекловолокно) материалы обеспечивают сохранение тепла внутри помещения.

Особенности конструкций из металла

Дома, изготовленные со стальным прочным каркасом, имеют ряд отличий от других технологий:

  • уменьшенная масса профилей исключает нагрузку на почву, что предотвращает усадку и обеспечивает целостность отделки внутри и снаружи;
  • отсутствие процессов гниения каркаса дома;
  • простота возведения – строительство домов исключает применение уровня, дрели, специального треугольника и отвеса;
  • гибкость материала позволяет создавать несколько вариантов каркасной конструкции своими руками;
  • стойкость к износу обеспечивает длительную и комфортную эксплуатацию строения.

Разработка проекта дома из металлокаркаса

Типовые проекты по технологии ЛСТК стандартизованы, остаётся выбрать оптимальный вариант с нужными климатическими характеристиками.

Индивидуальный проект дома выполняет производитель. Первым этапом будет создание технического задания на проект. Техническое задание определяет желаемый размер здания в осях, этажность, особенности планировки, основные и отделочные материалы строения.

В местах крепления настенной мебели, подвесных шкафов, заранее предусматривают усиление жёсткости стены дополнительными профилями.

В среднем расчёт проекта частного дома занимает 2-5 рабочих дней. Просчёты, ошибки, несоразмерность, нестыковка деталей, должны быть устранены заводским способом. Иногда на форумах обсуждается характерное пощёлкивание каркаса при нагреве.

Обратите внимание

Треск профиля на солнце возможен только при ошибках в монтаже, подрезке профиля, устройстве дополнительных отверстий.

Правильно смонтированные, не изменённые профили не издают звуки.

Рекомендуем: Строим дом на дереве – воплощение мечты и любимое место отдыха

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 ммДля рам каркаса.
Профильные трубы сечением 20х20 ммПодойдут для связки между рамами.
ПокрытиеПленка либо поликарбонат.
Цемент и песокДля заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

  • В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
  • Далее вырывается траншея глубиной и шириной в штык лопаты.
  • Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
  • После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм. Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке. Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа. Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания. Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами

Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

  • Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
  • Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
  • Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
  • Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
  • По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
  • Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан

Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций

Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

  1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
  2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
  3. После этого устанавливается верхняя обвязка.
  4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
  5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Плюсы и минусы технологии

Строительство жилых домов, в основе которых металлический прочный каркас, осуществляется по технологии легких стальных конструкций или ЛСТК. Легкость материала не отражается на его прочности. Здания до 3-х этажей могут выдерживать 9-бальное землетрясение.

  Фундамент мелкозаглубленный: плюсы и минусы, устройство

К другим преимуществам облегченного стального каркаса относятся:

  • изготовление деталей стандартного типа или в соответствии с вашим проектом;
  • точность просчета веса будущей постройки для определения типа фундамента;
  • сокращение сроков работ благодаря компактности и легкости изделий;
  • отсутствие затрат на аренду тяжелой техники для сборки;
  • исключение мусора и строительных отходов;
  • затраты меньшего, чем на деревянные дома, объема материала;
  • круглогодичные работы – для организации стен не требуются растворы, которые застывают при определенной температуре;
  • организация пролетов любых габаритов;
  • скорость монтажа при помощи болтовых креплений.

К минусам металлокаркасного строительства относятся дороговизна материала в сравнении с древесиной. Риски при прокладке электрической линии решаются при помощи заземления элементов.

В помещении проблематично установить встроенную бытовую технику и тяжелую мебель, но можно использовать дополнительные усиливающие профили, как на фото.

Требования к высоте техподполья и его обустройству

СНиП 21-01 указывает, что технический подвал в жилом доме используется только для размещения оборудования и не считается частью жилого строения.  Также требования регламентируют следующие параметры:

  • Технические подполья по своей высоте должны составить не менее 1,6 метра, а если в нем расположены трубопроводы транзитного типа, то все 1,8 метра;
  • Технический этаж должен быть оснащен проходом, комфортным для перемещения. Такой показатель составляет 1-1,2 метра, что позволит обеспечить доступ к коммуникациям для их ремонта или обслуживания;
  • Кроме прохода для работников обслуживающих организаций, необходимо в перегородках сделать отверстия для размещения трубопроводов, учитывая изоляционные слои;
  • По всему проходу необходимо сделать правильное освещение, расположив выключатель у дверного проема, чтобы выход освещался в достаточной мере;
  • Для перехода по трубам оборудуются настилы с мостиками из дерева, для безопасного перемещения через трубопровод;
  • Дверь в техническое подполье должна быть удобной и легкооткрываемой, выход должен быть достаточно просторным;
  • В подземных помещениях, в подвалах и технических помещениях, как правило, избыточная влажность, которая вызывает образование конденсата. В силу названной причины необходимо обработать все стальные или металлические элементы антикоррозийной пропиткой.

При ремонте или обслуживании труб, в торцах технического этажа нужно сделать отверстия для монтажа, размер которых не менее 90*90 см. Внешне их заделывают так, чтобы при возникновении необходимости их можно было легко открыть без разрушения стены.

Характеристики заводского металлического каркаса

Каркасу из ЛСТК присущи следующие положительные характеристики:

  • Надежность – сталь, конструкционный материал, рассчитанный на высокие нагрузки, дома этого типа допускаются к строительству в сейсмоопасных районах.
  • Долговечность – цинковое покрытие защищает стальной сердечник от коррозии, даже во влажной среде на деталях не разовьется плесень или грибок, им не страшны насекомые-вредители.
  • Универсальность – технология изготовления профилей и сборки ЛСТК конструкции позволяет реализовывать как простейшие проекты прямоугольных форм, так и здания со сложной архитектурой в один или несколько этажей. Универсальны ЛСТК конструкции и в плане заполнения, теплоизоляция может быть как паропропускаемой, так и нет.
  • Простота и скорость сборки – резьбовые соединения вкупе с точной геометрией элементов позволяют свести сроки сборки коробки к минимуму, а в процессе не нужен специализированный инструмент.
  • Отсутствие необходимости в консервации – если не хочется собирать металл по холодам, коробку даже не заведенную под крышу можно просто оставить до весны. Не нужно никаких обработок пропитками, укрытий мембранами или баннерами, ничего с оцинковкой не сделается.

Глобальных отрицательных свойств именно у технологии ЛСТК практически нет, а то, что ей «инкриминируют» не столь однозначно.

  • Хлипкость и плохое качество домокомплектов – результат обращения к недобросовестным производителям. Правильно рассчитанный и собранный металлический каркас не уступает деревянному по прочности и устойчивости.
  • Дороговизна – все относительно, металлический профиль по стоимости дороже пиломатериалов, но не нуждается в дополнительной обработке. А если строиться из доски СС, то еще неизвестно, что обойдется дешевле. На круг же готовый квадрат получится плюс, минус одинаково.
  • Плохое качество сборки – как и плохое качество заливки, кладки, штукатурки и всех остальных строительных и отделочных операций, исключительно на совести исполнителей. Масса примеров ужасного качества сборки бригадой «профессионалов» от завода, изготовившего конструктор. Как и достаточно случаев, когда самостройщик в одну каску возводит идеальный каркас, так как делает для себя.
  • Огромные затраты на эксплуатацию – если зимой в доме холодно, а летом жарко, виноват не каркас ЛСТК и пресловутые мостики холода. Причина в недостаточной толщине утеплителя в стенах и перекрытиях или в ошибках, допущенных при монтаже каркаса и заполнения, из-за чего «сифонит» со всех щелей. Не стоит ждать копеечных счетов за энергоносители, если в стене вместо 200 всего 100 мм и те в один слой. И тут не имеет значения, из чего именно собран каркас, из дерева, металла или это железобетонный монолит. А когда коробку собирают «шабашники» в худшем значении этого слова и сруб в углах промерзает, не то дом из металлокаркаса.
  • Негативное воздействие на здоровье – можно сколько угодно рассуждать на тему вредного для организма дома ПМЖ с каркасом ЛСТК, но теория так и останется теорией. На практике же пол страны живет в панельках, блочках и каркасно-монолитных многоэтажках и не парится. Все они включают арматурный каркас, как в стенах, так и в перекрытиях и представляют собой те же металлические клетки только другой конфигурации.
  • Плохой микроклимат – сталь экологична, насколько это вообще возможно, если сделать и заполнение соответствующее, и интерьер отделать не пластиком, а натуральными материалами, выделать вредные вещества будет просто нечему. А то, что любой каркасник, термос, никто не спорит – это одно из достоинств. Здоровый же микроклимат в помещениях обеспечивается не призрачными «дышащими» стенами, а вполне реальной вентиляционной системой.
  • Плохая звукоизоляция – наиболее реальный недостаток, но вполне себе нивелируемый правильно выполненным перекрытием и перегородками с заполнением звукоизолирующим материалом.

pmkzУчастник FORUMHOUSE

У меня друг живет в таком доме, в Казахстане. Полностью металлокаркас, тепло и мухи не кусают. Проблема шумопередачи решалась достаточно просто, на стеновые направляющие и перекрытия приклеивали куски резины толщиной 30-40 мм и размером 200х200 мм с шагом 400 мм, плюс закрепляли в центре шурупом. Третий год, полет нормальный, никаких шумов.

CrimsonУчастник FORUMHOUSE

У меня ЛСТК с монолитным перекрытием. Все виброразвязано и ватой проложено. Кричать между этажами бесполезно. Шаги не слышно, топот не напрягает. У соседа в каркаснике слышно на порядок лучше, но там звукоизоляции нет. Простой каркас тоже можно идеально «утихомирить». Современная студия по сути, каркасник в комнате.

Необходимые материалы и инструменты

Все виды металлического профиля (его еще обозначают аббревиатурой ЛСТК) для каркасов домов делают из конструкционной стали с помощью штампов в холодном виде. На каждый лист наносится защитное покрытие из цинка, препятствующее коррозии. Толщина покрытия варьируется от 18 до 40 мкм. Чем толще покрытие, тем дороже профиль, но и выше его долговечность. Наиболее дорогие профили покрывают методом горячего оцинкования.

Толщина листа, из которого делается профиль, также различна. Самый тонкий – 0,7 мм, самый толстый – 2 мм. Чем толще сталь, тем выше несущая способность ЛСТК. Однако также с увеличением толщины повышается вес и стоимость. Поэтому толщина металла и тип профиля рассчитываются специалистами исходя из нагрузок, которые будет нести каркас.

Сегодня ЛСТК поступают на рынок из десятков источников: зарубежные и отечественные, мелкие заводики и крупные сталелитейные предприятия. Рекомендовать конкретного производителя тут сложно. Стоит смотреть на качество металла (отсутствие следов ржавчины, сколов покрытия и т.д.)

Существует несколько типов профилей:

Они также подразделяются на подвиды в зависимости от конкретных задач:

Определить, какой именно профиль ставить на каждый участок, без специальных знаний невозможно. Именно поэтому составление проекта каркасного дома лучше поручить специалисту.

Набор инструментов может несколько отличаться, в зависимости от того, у какого производителя заказаны ЛСТК. Но практически всегда комплект профиля поступает в расчете на отверточную сборку: все пронумеровано, разложено в соответствующем порядке, снабжено соответствующими крепежными элементами.

Строительство навеса

Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.

Каркас на болтовых и фасонных соединенияхИсточник ccd.by

Изготовление каркаса

Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.

Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.

Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.

При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg.com

В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.

После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.

Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.

Проектирование и чертежи

Существует множество вариантов постройки гаража из профтрубы. При этом, вне зависимости от особенностей сооружения, при возведении последнего необходим чертеж. Размер будущего строения зависит от габаритов машины и дополнительных потребностей владельца (наличие шкафов для хранения инструментов и другое).

При строительстве гаража из профилированных труб рекомендуется соблюдать следующие правила:

  • ширина помещения должна превосходить размеры автомобиля не менее, чем на 1,5 метра;
  • длина помещения — на 2,5 метра;
  • высота рассчитается от максимальной точки открывания капота и багажника.

На этапе проектирования также рекомендуется произвести расчет прочности, исходя из габаритов сооружения. В частности, если планируется монтаж длинных труб, последние нужно дополнительно укрепить путем установки вертикальных или горизонтальных планок (закрепить посредством сварки или крепежей через каждые 2-2,5 метра).

Это интересно: Отделка второго этажа в частном доме — разбираемся по порядку

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
