Материалы, используемые для изготовления канализационных муфт

Другие методы

В основном, при монтаже разъемных трубопроводных сооружений применяются именно компрессионные стыковочные элементы. При массе преимуществ, таких, как простота установки, низкая цена и различные размеры, недостатков они практически не имеют.

Но есть еще несколько решений для создания разборных стыковочных узлов, которые время от времени применяются при постройке проводящих гидромагистралей:

Резьбовое соединение – одно из самых ненадежных и трудоемких. При подготовке проводящей системы к установке необходимо нарезать на ее концах резьбу, соответствующую резьбе соединительной части. В системах с высоким давлением эту хрупкую конструкцию применять нельзя. Поэтому используется данный метод только в самотечных системах, или кабельных трубопроводах.

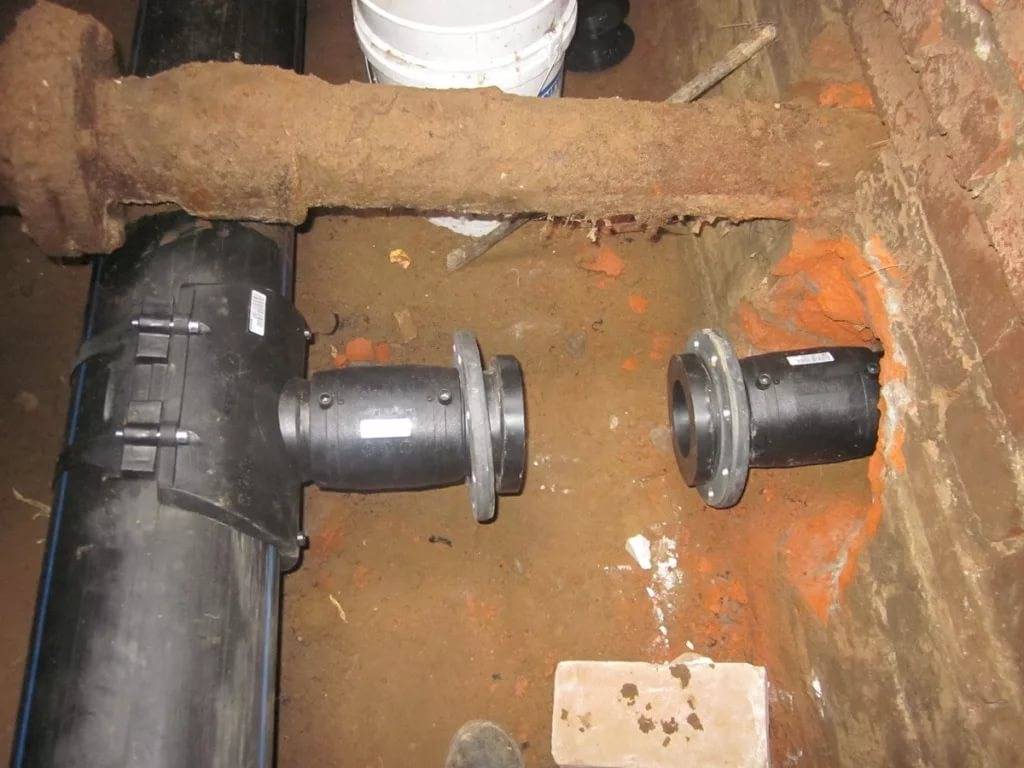

Фланцевое соединение – стыковка фрагментов ПНД происходит за счет сварки. Применяется в конструкциях с трубами большого диаметра, или изготовленными из различных материалов, например, ПНД и нержавеющая сталь. Для осуществления такой сборки к концам соединяемых деталей привариваются специальные втулки из полиэтилена. Затем на них ставится металлический фланец. Данный вариант сборки применяется наиболее часто. Его принцип идентичен методу установки задвижек и вентилей на металлических водных магистралях с водопротоками большого диаметра.

Раструбное соединение – одно из самых редких. Конец одной трубы просто вкладывается в конец другой, или в раструб муфты. Такая сборка негерметична, поэтому в водяных и газовых магистралях не используется. Чаще всего ее применяют при прокладке тоннелей для кабелей различного назначения.

Трубы из полиэтилена низкого давления подходят для самых разнообразных вариантов монтажа. Состыковка их посредством соединительных деталей удешевляет задачу и делает создание системы менее трудозатратным. Сборка конструкций без применения сварки производится значительно быстрее.

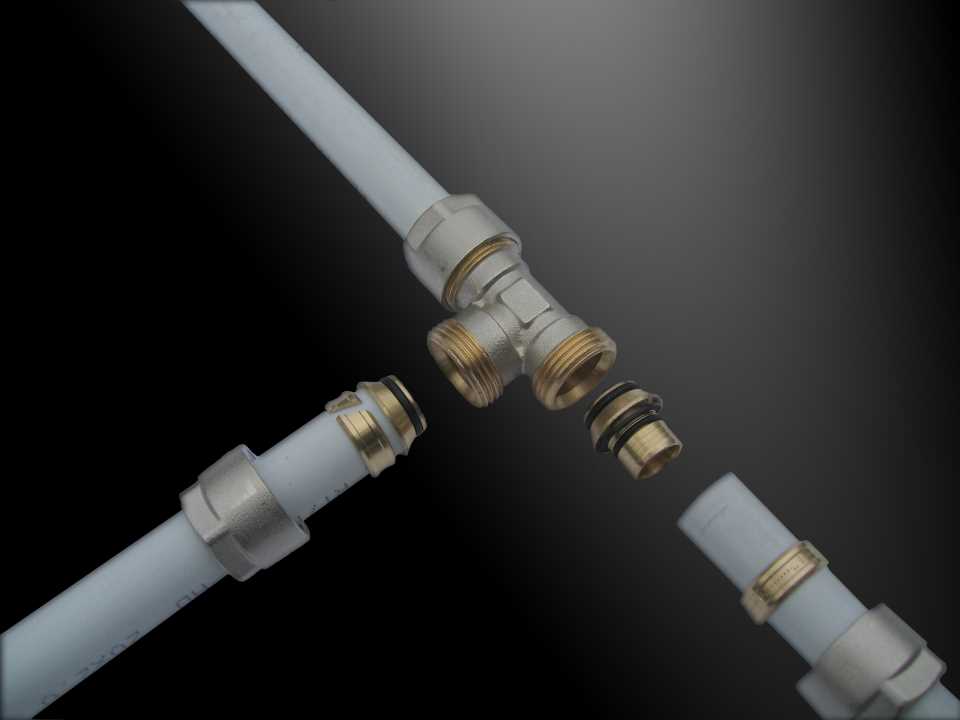

Компрессионные, или обжимные раструбы пользуются большой популярностью при создании трубопроводных сооружений и максимально просты в установке. Тем не менее, в самых ответственных местах рекомендуется использовать соединительные элементы, монтируемые при помощи электрофузионной сварки.

Правильный выбор фитинга в соответствии с особенностями каждой системы гарантирует качество стыковочных узлов и длительный срок эксплуатации трубопровода.

Виды канализационных ПВХ фитингов

Все канализационные фитинги из поливинилхлорида подразделяются на два основных вида, в зависимости от того, где именно выполняется их монтаж:

• фитинги для внутренней канализации;
• для наружной канализационной коммуникации;

По методу соединения выделяют два основных типа фитингов из поливинилхлорида:

• посредством резинового уплотнительного элемента (прокладки);
• с помощью клея. В таком случае стыковка выполняется без использования уплотнительного кольца.

Почти все соединительные детали из поливинилхлорида, как правило, монтируются с использованием резинового уплотнителя. Это позволяет достичь необходимого уровня герметизации соединений.

Фитинги ПВХ для внутренних канализаций

Разновидности поливинилхлоридных фитингов для внутренней канализации, монтируемых при помощи резинового уплотнительного элемента:

• муфта. Соединительная деталь, которая изготавливается из ПВХ и используется для стыковки труб на ровном отрезке трубопровода. Существует две разновидности муфт для внутренних канализационных коммуникаций: с упором, полнопроходная (используемая при ремонте);
• редукция. Это соединительная деталь, которая применяется для организации переходов между трубами с различными показателями сечения. Кроме этого, она используется и для соединения труб из разных материалов (например, для стыковки ПВХ и чугуна);

Для монтажа системы используются разные виды фитингов, позволяющие менять направление системы, разветвлять ее, беспрепятственно осуществлять ремонт и профилактику во время эксплуатации

• ревизия. Оснащается крышкой и применяется в случае, если планируются очистительные мероприятия;
• тройник. Популярный фитинг, который используется для присоединения вспомогательной ветки к главной канализационной линии. Наиболее востребованы тройники, которые имеют следующие углы: 45, 90°;
• крестовина (с одной или двумя плоскостями). Соединительная деталь, для стыковки четырёх труб между собой. Канализационная крестовина может иметь различный диаметр патрубков, для стыковки труб с разными показателями сечения;
• заглушка. Используется для закупорки глухого участка канализационной коммуникации.
• отвод. Это приспособление, которое применяется для разветвления канализации под определённым углом. Как правило, эти углы составляют 30, 35 и 90°.

Фитинги ПВХ для наружной канализации

Для наружной канализационной сети применяются такие же фитинги, как и для внутренней, однако, существуют некоторые отличая в их строении. Стыковка таких изделий так же выполняется посредством резинового уплотнителя. Итак, рассмотрим виды фитингов для наружной канализации и их особенности:

• отвод. Отвод для наружной канализации отличается тем, что имеет большее разнообразие углов. С помощью такого соединительного элемента можно организовать разворот трубы на: 15, 30, 45, 67, 90°;
• отвод двухраструбный. Изделие, каждая сторона которого оснащается резиновыми уплотнительными элементами;
• муфта. В этом случае она представлена только одним видом;
• тройник. Отличается тем, что его угол всегда равен 90°. Тройник для наружной канализационной сети может быть трёхраструбным;

Фитинги для наружных систем имеют тот же принцип сборки, что и для внутренних, но некоторые детали имеют конструктивные отличия

• крестовина (одноплоскостная). Располагается всегда под прямым углом, как и тройник;
• обратный клапан. Такой фитинг монтируется на горизонтальную канализационную линию, уклон которой не превышает 2 сантиметра на метр;
• двухколенный сифон.

При монтаже наружной канализации очень важно правильно подобрать соединительные элементы. Это необходимо для организации разветвлений и выполнения нужного уклона системы

Фитинги, монтируемые с помощью клея

С помощью клея монтируются следующие виды фитингов:

• муфта;
• отвод, с помощью которого можно организовать поворот системы на 30, 45, 87, 90°.
• тройник, который монтируется на клей и обладает углами поворота, соответствующими аналогичному показателю у тройника для внутренней канализационной конструкции;

• редукции;
• ревизии;
• крестовина (двухплоскостная), которая имеет углы 45 и 90°;
• заглушка под клей;
• седёлка. Это специальное соединительное приспособление, которое применяется для врезки в главный стояк. Этот элемент может быть оснащён раструбом, расположенным под углом 90°.

Требования к противопожарным манжетам и гильзам

Материал полимерных водопроводов: обычно это самозатухающий поливинилхлорид категорий Г1, Г2, реже используются негорючие полиэтиленовые или полипропиленовые трубы. Изделия маркируются: PP, PE, PVC, PE, PE-HD, PVC, PVC-U. Чаще всего ППМ для указанных полимеров универсальные.

Основное требование – соответствие пределу огнестойкости ограждающей конструкции по табл. 23 ФЗ N 123. Противопожарная муфта должна быть полностью НГ, сохранять установленное для нее изготовителем время, (стандартно до 120 – 180 мин.), свои противопожарные свойства (EI, EIW):

• E – целостность;
• I – изолирующие качества;
• W – выдерживание теплового потока критической температуры.

ППМ на протяжении установленного производителем времени не должна допустить контакт огня с защищаемым элементом, деструкцию ее поверхности. При выгорании трубопровода около входа в проходку через стену вкладка манжеты должна затянуть отверстие полностью.

Рекомендации по применению и монтажу

От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.

Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:

По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.

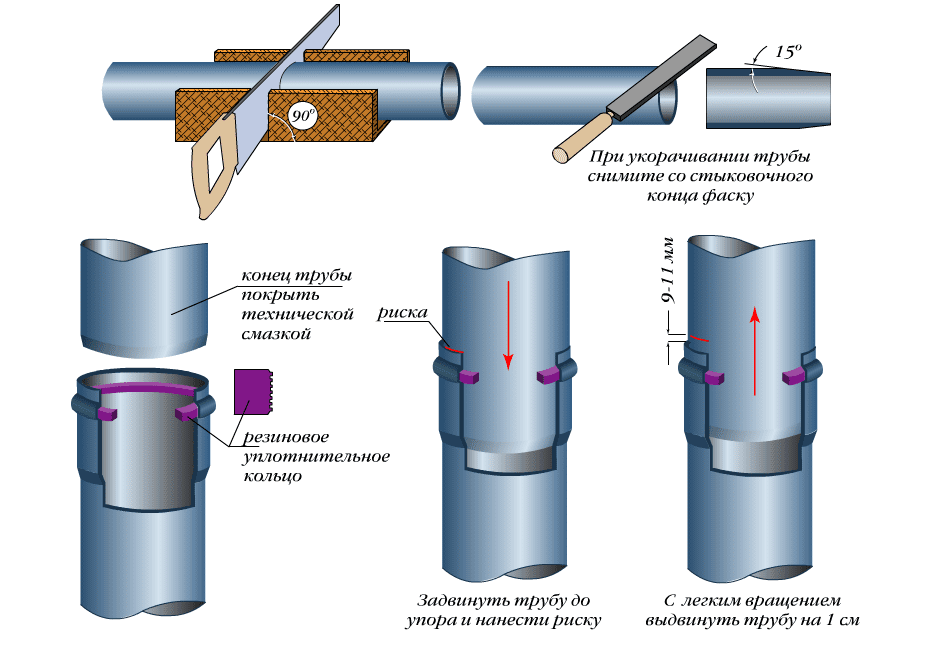

Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин

Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.

Область применения

Муфты используют для соединения гладких трубных отрезков

В зависимости от сферы использования муфтовые изделия классифицируют как соединительные, ремонтные и противопожарные. Первые подразделяют на три типа:

• переходные изделия для монтажа внутренней канализационной сети;
• соединительные элементы, используемые при создании наружного трубопровода;
• компенсационные вставки.

Последние используют во всех типах трубопроводов там, где нужно нивелировать линейное расширение. Демонтажные вставки компенсируют его за счет регулировки длины хода.

Подсоединение унитаза к канализационному выпуску зачастую выполняют с помощью особой манжеты, которую на производстве гофрируют. Это позволяет придать ей гибкость и сэкономить место в санузле.

Противопожарные муфты предотвращают распространение открытого огня по магистральным трубам. Внешне это устройство выглядит как цилиндр из металла со специальным вкладышем. Последний сделан из огнестойкого материала, который вспучивается под влиянием больших температур. Благодаря этому муфта во время пожара герметизирует магистраль, препятствуя дальнейшему продвижению пламени и дыма. Монтаж противопожарных элементов обязателен на всех полимерных магистралях здания.

Фитинги фиксируют на несущих стенах или потолках. Их установка достаточно легкая, ее можно выполнить на любой стадии строительно-монтажных работ.

Особый случай

Несмотря на популярность пластиков (прежде всего поливинилхлорида и полипропилена), чугунная канализация все еще используется во многих домах старой постройки. Соответственно, она периодически нуждается в ремонте.

Ремонтные муфты для чугуна заметно отличаются от пластиковых изделий той же функциональности. Дело в том, что разрезать чугунную трубу и развести в стороны ее концы — нетривиальная задача даже для провешенной в подвале лежневки, не говоря уже о стояках.

Разъемная чугунная муфта.

Муфта для чугуна представляет собой широкий разъемный хомут с резиновой прокладкой. Для установки она разбирается, надевается на поврежденный участок и стягивается болтами. Впрочем, куда чаще для ремонта поврежденных участков используется соединительная муфта и компенсирующий патрубок.

Единственное отличие чугунной канализации от пластиковой в плане их монтажа — способ герметизации раструбных соединений. Он выполняется так:

1. Трубы и фасонина устанавливаются в рабочее положение и фиксируются хомутами;
2. В раструб укладывается с уплотнением каждого витка чеканкой каболка (пропитанная битумом пеньковая прядь) или, что гораздо лучше, графитовый сальник;
3. Снаружи раструб заделывается цементом или цементно-песчаной смесью, приготовленной в пропорции 1:1.

Герметизация чугунного раструба.

Муфтовое соединение труб из полипропилена

Муфты, которые применяют для обустройства полипропиленовых трубопроводов, считаются наиболее простыми изделиями из выпускаемых фитингов. Они представляют собой отрезок толстостенной трубной продукции с диаметром несколько большим, чем труба из полипропилена, в которую он должен войти с небольшим усилием.

Чтобы стыковать полипропиленовые изделия с применением муфт, задействуют низкотемпературную пайку:

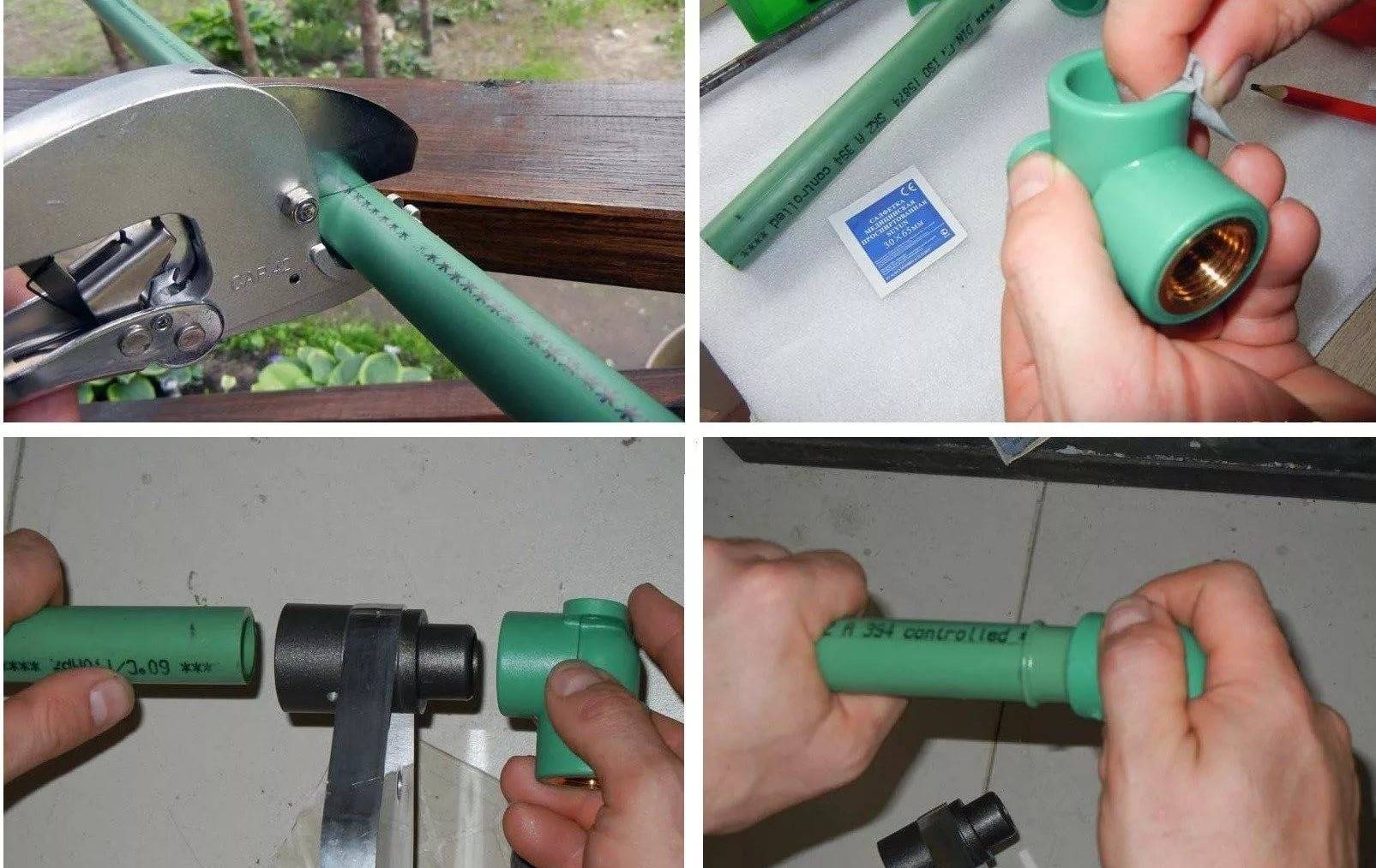

1. Сначала с труб удаляют внешнюю фаску, а с муфты – внутреннюю.
2. При наличии ручного регулятора на паяльном приборе выставляют отметку 260- 280 градусов и применяют насадку требуемого диаметра.
3. Трубы, имеющие армирование из алюминия, требуется зачистить. При наличии наружного алюминиевого слоя это делают шейвером, а если он располагается изнутри, тогда торцевателем.
4. Трубу помещают в широкую часть насадки, а на узкий конец надевают муфту.
5. Далее следует подождать несколько секунд, в течение которых поверхности должны оплавиться. После этого трубу нужно поместить в муфту и зафиксировать на протяжении 10 – 15 секунд, избегая проворотов – иначе место соединения покроется волнами и может начать протекать.

Особенности монтажа пластиковых канализационных труб

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

• малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
• возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
• гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
• совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Однако есть у монтажа канализационного трубопровода из полимерных изделий свои особенности:

• пластик боится ультрафиолета, поэтому канализацию из пластика необходимо прятать от прямого солнечного света;
• несмотря на характерную для полимеров эластичность, большинство труб гнуть нельзя, для изменения направления необходимо пользоваться фитингами-отводами;
• расходные материалы для канализации изготавливают из полимеров, имеющих разные пределы высокотемпературного воздействия: полипропилена (80º), полиэтилена (50º) и поливинилхлорида (40º), выбирать материал труб следует, опираясь на предельную температуру сточных вод;
• для внутренней и внешней канализации изготавливают трубы с разными показателями прочности, которые для удобства окрашиваются в разные цвета: серые для внутридомового или квартирного трубопровода, оранжевые – для внешнего;
• при прокладывании сильно заглубленного трубопровода в регионах с глубоким уровнем промерзания грунта (более 2 м) используют трубы с гофрированной внешней поверхностью;
• внутри помещений тонкостенные гофрированные трубы используют для подключения бытовых и сантехнических приборов;
• так как для работы ассенизационной сети необходим уклон 1-3%, позволяющий сточным водам двигаться самотеком, сборку канализации в квартире производят от стояка к приборам, в частном доме – от выводного патрубка к приборам, а на улице от выводного патрубка к месту сбора или сброса стоков;
• элементы сети фиксируют к стенам с шагом крепления 8-10 диаметров трубы, чтобы не допустить провисания и деформации трубопровода;
• даже целые узлы из полимерных изделий имеют небольшой вес, поэтому удобно собирать крупные звенья сети водоотведения и в собранном виде подключать их друг к другу.

Рекомендуем ознакомиться: Как самостоятельно устранить сильный засор в унитазе?

Независимо от материала труб сопряжение элементов трубного контура всегда выполняется таким образом, чтобы минимизировать количество препятствий на пути сточных вод.

Достоинства полимеров

Как было отмечено ранее, чаще всего в процессе производства труб используются полимеры. У такого материала главное преимущество кроется в способности к размягчению. То есть под влиянием высокого температурного режима полимер становится мягким. Как только происходит охлаждение, он возвращается к первоначальному состоянию. Из других достоинств полимеров стоит отметить:

• Устойчивость к коррозийным процессам.
• Отсутствие необходимости в изоляции трубы, которая будет уложена в грунт.
• Устойчивость к воздействию агрессивной среды и химических веществ.
• Гладкая внутренняя поверхность, обеспечивающая отсутствие засорений.
• Низкий вес.
• Возможность обустроить инженерную коммуникацию практически любой сложности за счёт удобного монтажа.
• Длительный эксплуатационный срок.

пример

Единственным недостатком полимера принято считать ограничение пропускной способности. Однако такой неприятный момент можно устранить путем подбора трубы с большим диаметром.

Важная роль при соединении отводится фитингам. С помощью этих соединителей система получается герметичной и не дает возможность поступать неприятным запахам.

Подбор фитингов по диаметру

При выборе соединительных элементов, сначала создается схема инженерной системы. Она позволит выяснить вид фитингов для полипропиленовых труб. Размер каждой детали подбирается с учетом диаметров соединяемых труб на конкретном участке.

При выборе фитингов нужно обращать внимание на маркировку. Она позволяет узнать наружный диаметр с учетом толстых стенок элементов, влияющих на проходимость

У ПП деталей она меньше, чем у изделий из металлопластика.

Системы из полимерных материалов имеют более гладкую внутреннюю поверхность по сравнению с сетями из стали. Благодаря этой особенности в ПП трубопроводах не скапливаются отложения.

Поэтому коммуникации из пластика способны переместить больше жидкости. Например, чем стальные системы идентичного диаметра за такое же время.

Внутриквартирный водопровод обычно монтируется из ПП труб диаметром 20 мм. В коттеджах системы могут иметь больший размер сечения, зависящий от количества водоразборных точек. Поэтому чаще всего при устройстве водопровода используют фитинги диаметром 20-40 мм.

Разновидность четвертая: борьба с огнем

Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.

Описание

Как устроена противопожарная муфта для канализации?

1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.

Как это работает?

Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.

Виды муфт

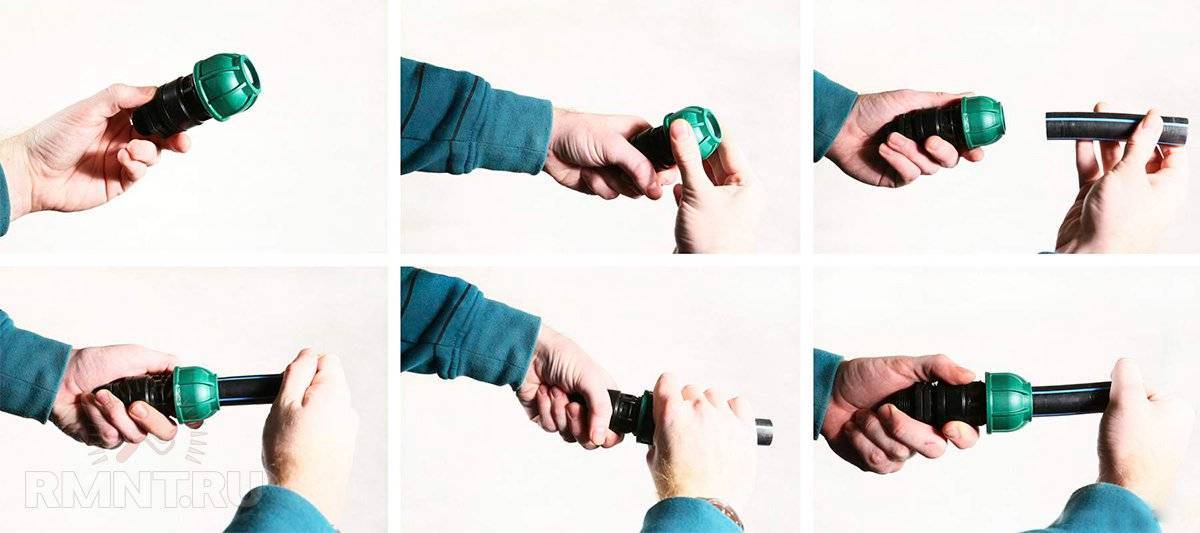

Муфта компрессионная соединительная представлена на рынке широким ассортиментом моделей из разных материалов. В первую очередь они классифицируются по конструктивным особенностям:

• прямые;
• угловые;
• тройные;
• крестовые.

Затем разделение происходит на группы по типу соединений:

• с цангами одинакового диаметра;
• с разным сечением на концах;
• для стыковки металлических и пластиковых труб;
• для соединения трех и четырех труб.

В зависимости от функциональных характеристик муфты бывают:

• соединительные;
• переходные с разных диаметров;
• переходные с разного вида труб;
• для монтажа сантехнической арматуры;
• глухие.

К этой же группе многие относят тройники и крестовины, которые являются разновидностью соединительных фитингов.

Главная отличительная особенность компрессионных муфт от аналогичных изделий — способ крепления. Установка не требует сварных этапов процесса монтажа, в результате чего стыковку можно в любое время рассоединить. Такие модели стали спасением при монтаже магистралей из труб, на которых невозможно нарезать резьбу или сварить концы.

Советы

Перед началом монтажных работ с полипропиленовыми муфтами не следует пренебрегать нанесением на трубы водоснабжения специальной разметки. Изделия можно применять при температуре от +5 градусов. Если рекомендации по температурному режиму не будут соблюдаться, это ухудшит герметичность и надежность соединительного узла.

На деталях из полипропилена не следует нарезать резьбу. Исключается применение инструментов, не предназначенных для работы с полипропиленовыми изделиями, поэтому исключите газовые ключи. Перед началом сборки магистрали имейте под рукой ее чертеж. Так можно будет точнее узнать количество муфт и других соединений, которые могут потребоваться в работе.

Муфта из полипропилена – самый простой вид изделий

Важное правило при монтаже – не допускать поворотов. Поверхность трубы пойдет волной, что в будущем приведет к протечкам

Еще профессионалы советуют выбирать муфту из того же материала, что и материал трубопровода. Если основа соединения будет другой, надежность стыковки существенно снизится. Однако на деле нередко приходится состыковывать металлопластик и сталь, полипропилен и старые водопроводные трубы. В такой работе не обойтись без муфт, которые называются переходниками.

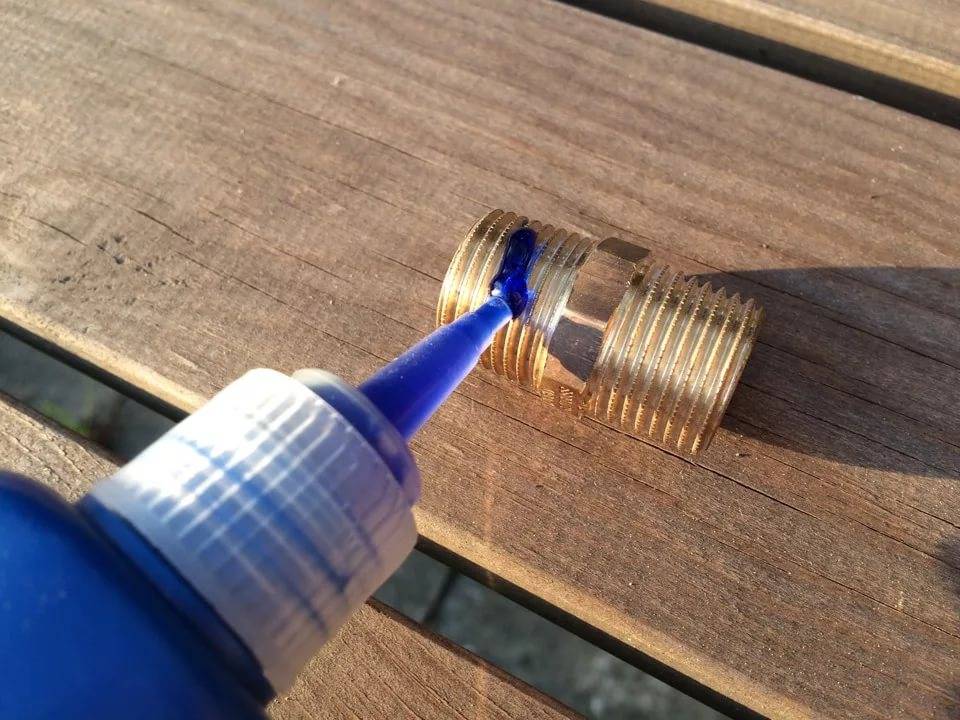

Герметизация производится специальными лентами или льном. Эти материалы нужно наматывать на наружную резьбу изделий по часовой стрелке. Качество льна улучшится, если пропитать его олифой. При отсутствии олифы можно воспользоваться обычной эмалью.

Переходник или любую другую муфту нужно накручивать аккуратно, без особых усилий. Наружная резьба изделия должна быть предварительно загерметизирована. В работе сначала надевайте накидную гайку на магистраль, а только после этого разрезанное кольцо. При необходимости с внутренней стороны трубы можно удалить фаску.

В работе удобнее использовать сразу два ключа. Одним из них удерживается муфта, а другим затягивается гайка. Эти действия должны быть очень аккуратными, так как если уплотнители легко сдвинуть, герметизация нарушится.

Чтобы соединитель не повредился при состыковке с трубой, изделие можно намазать жидким мылом. Это действие также обеспечит лучший ход муфты при соединении с трубой. Для лучшей надежности соединения по швам можно дополнительно пройти герметизирующим клеем.

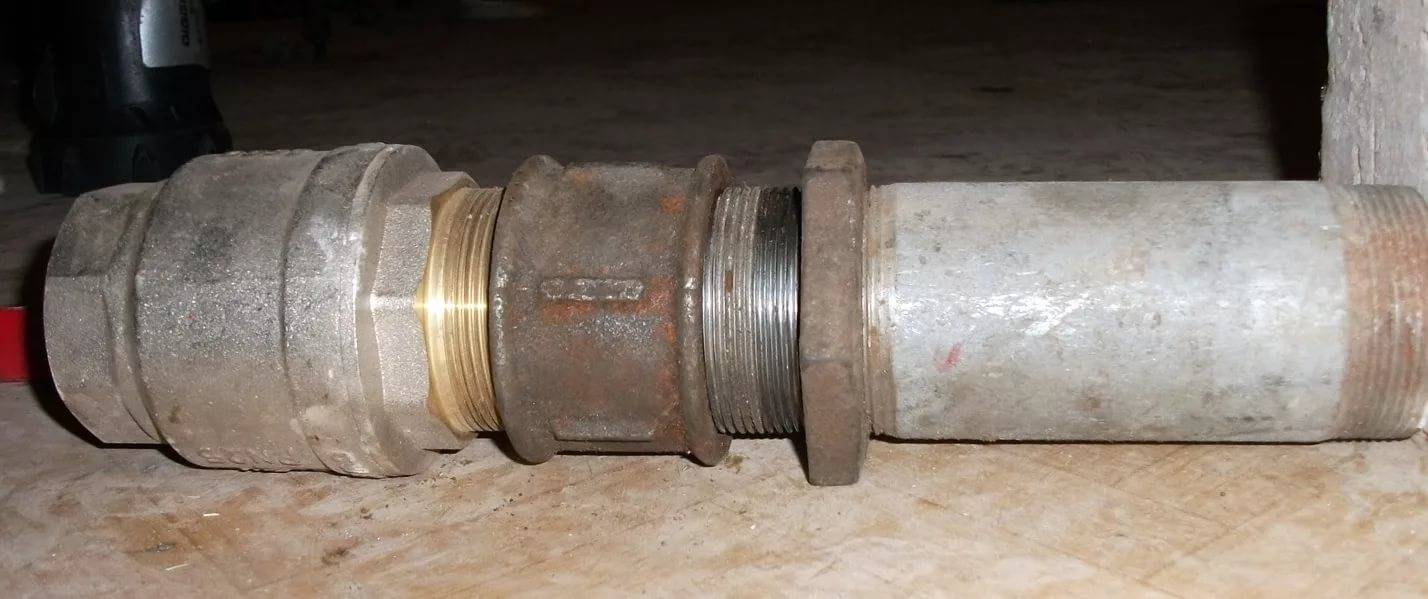

Чугунные и медные соединители сегодня используются редко, так как современный рынок предлагает достаточно других менее трудоемких в работе изделий

Если все же приходится использовать эти виды, важно не пренебрегать чеканкой уплотнителя. Иногда даже профессионалы ограничиваются накладкой цементного раствора. Такое соединение будет ненадежным и недолговечным, очень быстро даст течь

Чеканка делается в несколько оборотов, работать нужно по всему изделию. Только после чеканки места состыковки заделываются цементным раствором

Такое соединение будет ненадежным и недолговечным, очень быстро даст течь. Чеканка делается в несколько оборотов, работать нужно по всему изделию. Только после чеканки места состыковки заделываются цементным раствором.

Одни из самых устойчивых к механическим повреждениям резьбовые фитинги. Средства соединения этого типа обеспечивают надежную состыковку. Монтаж изделий отличается простотой, а потому пользуется популярностью. Профессионалы советуют выбирать изделия из латуни или чугуна. Прочие виды деталей со временем под действием накапливающегося конденсата прилипают к магистральной трубе. В будущем это осложняет разбор деталей, в ходе работ можно повредить водопроводную трубу или сам соединитель.

Если муфта, снятая с трубы, не имеет повреждений, в большинстве случаев детали можно использовать повторно. Это утверждение не относится к полипропиленовым или полиэтиленовым изделиям. Если при демонтаже муфта осталась целой, иногда достаточно заменить резиновую прокладку при ее наличии. При повторной установке муфты может быть гарантирована надежность состыковки.

Изделие под названием «муфта» – универсальное средство для состыковки различных видов магистралей. Кроме того, оно позволяет создавать надежные переходы от одних видов материалов к другим. Также муфтами можно соединять магистрали различных диаметров. Главное, после их установки проверить стыки на подтекание. Если его не наблюдается, значит, герметичность в стыке есть и полученное соединение можно считать надежным. Современные муфты считаются очень полезными при ремонте старых водопроводов.

Еще больше информации о муфтах для труб вы узнаете из видео ниже.

Технические нормативы

Канализационные трубы из поливинилхлорида (ПВХ) и полипропилена (ПП) обладают разным классам горючести, если поливинилхлорид не поддерживает горение и в отсутствие внешнего пламени быстро затухает, то полипропилен хорошо горит без внешнего воздействия и способен передавать огонь по трубопроводу с нижнего этажа на верхний или в боковые помещения.

В связи с этим появились требования к безопасности, связанные с эксплуатацией пластиковых ПП трубопроводов, они указаны в общей форме в Федеральном Законе № 123 и конкретно в СП 40-107-200, регламентирующих правила монтажа внутренней канализации зданий из полипропиленовых труб.

В пункте 4.23 вышеуказанного документа отмечается, что на ПП трубопроводы между этажами следует ставить огнезащитные муфты, содержащие оболочку из вспучивающегося огнеупорного состава, препятствующего распространению пламени.

В техническом регламенте ТР 83-98 указаны такие особенности монтажа канализации из полипропилена, как обязательное применение огнезащитных муфт. Данное требование распространяется на этап проектирования систем внутренней канализации в жилых и социально-культурных зданиях. При этом противопожарная преграда должна иметь муфтовую конструкцию с вкладышем из огнеупорного термически расширяющегося материала с классом огнестойкости от EI 120 до EI 180.

Параметр стойкости к огню указывает, что огнеупорный вкладыш при расширении должен выдерживать воздействие огня без разрушения поверхности, прогорания, возгорания и других факторов, приводящих к дальнейшему распространению пламени за его контур, в течение времени от 120 до 180 минут.

Рис. 2 Противопожарные муфты на водопровод и канализацию – внешний вид

Зачем нужна и как работает противопожарная муфта

Необходимость использования противопожарных муфт подтверждена не только многолетней практикой мастеров по всему миру, но и законодательно. Данные муфты в обязательном порядке должны быть установлены на всех видах пластиковых труб. Соответствующее предписание содержится в Федеральном законе № 123 и СНиП 2.04.03-85, регламентирующих правила оборудования систем водоотведения и канализации.

Принцип работы огнеупорных манжет (муфт ППМ) основан на пассивной (при оптимальных условиях) и активной (при изменении температуры) защите трубопровода

В обычном состоянии муфта выполняет функцию соединителя безраструбных труб, крепится в местах перехода, особое внимание уделяют жилым помещениям многоэтажных домов. В случае перегрева вставка с коксующим материалом увеличивается в объёме, заполняя открытое пространство, образовавшееся в результате деформации трубы

На фото. То, что осталось от трубы после пожара

Следует отметить, что противопожарные муфты устанавливаются исключительно на пластиковые трубы. Для металлических аналогов данный элемент не требуется.

Типичные ошибки при монтаже соединительных муфт

Грязная поверхность

Монтаж соединителя на кабель обычно осуществляют в условиях, где сложно соблюсти чистоту рабочего пространства (котлованы, траншеи, промышленные помещения). Однако загрязненные поверхности ухудшают возможность создания герметичного соединения. Рекомендуется использовать пленочные защитные покрытия, следить за чистотой инструментария и расходных материалов, удалять грязь с рабочей поверхности.

Нарушения технологии

Размеры соединительных трубок и проводников должны отвечать требованиям компании-производителя. Иначе постепенно проявят себя разнообразные дефекты. Их нужно заранее находить и затирать напильником, а также обрабатывать шлифмашинкой. Выступающие элементы крепежа тоже необходимо шлифовать. После окончания установки тщательно удалить опилки с рабочей поверхности.

Неодинаковая толщина изоляции манжеты

Неравномерная толщина изоляционного слоя возникает после проведения термоусадки. Чтобы избежать этой проблемы, поверхность должна разогреваться одинаково. Помогает решить вопрос использование гнутого жестяного отражателя. Данное приспособление обеспечивает равномерное распределение температуры по всей поверхности. В результате клеевой состав разогревается и распределяется равномерно, а толщина изоляции остается примерно одинаковой.

Негерметичные муфты

Изделия, монтируемые на высоковольтные силовые линии, имеют три герметичных пояса:

• межфазовый;
• корпусной;
• внешний.

Для усадки внешних поясов применяют дополнительные герметики. Ими обрабатывают стыки. После тепловой обработки клей должен выступить за края соединения, создавая барьер на пути вредных веществ. Если клей не выступил, соединение не будет герметичным.

Воздух в муфте

Полости между соединительными элементами заполняют герметиком. Если вместо герметика в полости остается воздух, неизбежно развивается процесс ионизации.

Установку соединительных элементов для силовых линий нужно осуществлять в строгом соответствии с технологическими требованиями. Все работы должны проводить специалисты, так как монтаж требует немалой квалификации и опыта.

Соединительная муфта для кабеля: виды, особенности установки и типичные ошибки

5,00 / 1

Гуру 220→Электропроводка→Провода и кабели→

Не нашли что искали? Смотрите еще:

• Правила подключения СИП кабеля от столба к дому
• Особенности и правила установки розеток на балконе
• Разновидности штепсельных розеток и особенности их установки

Разновидности и использование зажимов для проводов

Виды и применение металлорукава для прокладки кабеля

Важность гофры при укладке кабеля в доме и на улице

Добавить комментарий Отменить ответ

–

2016-2020. 220 ГУРУ Все права защищены

Карта сайта

Копирование материалов без разрешения администрации сайта или автора запрещено.

Правила монтажных работ

Монтаж муфт зависит от наличия раструбов – одного или двух – и материала изготовления. Проще всего соединять трубные отрезки с помощью раструбных фасонных элементов из пластика. Принцип здесь прост: следует плотно вставить торец одной детали в раструб другой.

Установка ремонтных элементов

Работы проводятся в таком порядке:

1. Трубу разрезают в нужном месте либо вырезают поврежденную часть.
2. На нижний кусок трубы надевают ремонтную муфту. Ее наружный срез необходимо надвигать до тех пор, пока он не встанет вровень с трубным концом.
3. На верхний торец аналогичным способом надевают муфту с более длинным раструбом.
4. Между фитинговыми элементами вставляют неповрежденный трубный отрезок либо нужный фитинг.
5. Муфту с удлиненным раструбом сдвигают вниз, а ремонтную – вверх, выполняя соединение всех деталей в одно целое.

Часть трубы, устанавливаемой между муфтами, требует обработки. Для этого на торцах снимается фаска, затем их покрывают технической смазкой. Это гарантирует, что система не будет протекать после ремонтных работ.

В сложных случаях стоит воспользоваться силиконовым герметиком, закачав его d торцевые части муфт. После высыхания состава вероятность появления протечек сводится к нулю.

Нюансы работы с чугунными муфтами

Главное отличие здесь – в герметизации раструбных сочленений. Она выполняется так:

1. Трубы и фитинговый элемент устанавливают в нужное положение.
2. Детали фиксируются хомутами.
3. В раструб укладывают пропитанную битумным составом пеньковую прядь с зачеканиванием каждого витка либо графитовый сальник.

Внешне раструб заделывают цементом либо цементно-песчаной смесью в соотношении 1:1.

Монтаж уплотнительных манжет

Элементы-уплотнители обычно устанавливают в раструб. После этого в них с небольшим усилием вставляют трубный отрезок меньшего сечения. Труднее установить элемент между полкой бачка и унитазом. Это делается следующим образом:

1. Манжету надевают на меньший трубный отрезок.
2. Широкую часть фасонного элемента заворачивают на узкую.
3. Соединяемые элементы ставят в рабочее положение.
4. Широкую часть манжеты разворачивают так, чтоб она обхватила узкую.

Прежде чем надевать манжеты, стыкуемые детали необходимо очистить от любых загрязнений. При неровной поверхности раструба уплотнительную деталь монтируют с применением силиконового герметика.
