Как сделать водопровод из полипропиленовых труб

Подготовка к монтажу ПП-труб

Составление проекта

Чтобы после работы не оказалось, что монтаж полипропиленовых труб совершен с ошибками, составляют подробную схему с указанием соединений. Стараются, чтобы протяженность была наименьшей, избегают пересечений, сводят к минимальному количество изгибов. Чертеж можно перенести на стены, нарисовав карандашом.

Перед закупкой материалов определяются со схемой разводки.

Для отопления существует 4 способа подсоединения батарей:

  • проточный;
  • с байпасом;
  • с вентилями;
  • через трехходовый клапан.

Для отопления полипропиленовые трубы.

Окончательная схема зависит от финансовых возможностей — стоимость запорной арматуры существенная.

Для монтажа водопровода своими руками применяют тройниковую или коллекторную разводку.

Первая больше подходит для квартир с небольшим количеством сантехнического оборудования, которое подключается последовательно.

Вторая схема параллельная, отводы от коллектора на входе идут каждый к отдельному прибору.Используют закрытый или открытый способ прокладки трубопроводов.

Первый вариант более сложный, требует точных расчетов, в частности расчета теплового расширения полипропилена. Открытая меньше бросается в глаза, если выполнена аккуратно. Вертикальные трубопроводы располагают в углах, горизонтальные — у пола. Монтаж проще, легко обслуживать.

Подготовка инструментов

Основной инструмент — паяльник для полипропилена с насадками.

Помимо него понадобится:

  • труборез для резки пластика;
  • шейвер — им снимают армирующий слой перед пайкой;
  • калибратор с фаскоснимателем.

Понадобятся и другие инструменты — рулетка, гаечные ключи, маркер, нож.

Выбор полипропиленовых фитингов

Виды полипропиленовых фитингов.

По схеме определяют места соединений и то, какие фитинги понадобятся:

  • муфты — соединяют прямые отрезки;
  • уголки — для изменения направления трубопровода;
  • обводы — осуществляют переход одной трубы через другую;
  • тройники и крестовины — для присоединения отводов;
  • заглушки — закрывают трубопровод.

Для соединения труб из полипропилена разного диаметра используют муфты-переходники. Чтобы подключить полипропиленовый трубопровод к металлическому, используют фитинг. Он с одной стороны имеет резьбу.

Выбор схемы соединения

Для полипропилена диаметром до 63 мм применяется раструбный метод пайки, когда труба своим расплавленным концом входит в муфту. Если размер больше 63 мм, спаивают встык.

Наличие резьбы на деталях позволяет сделать соединение разъемным. Используются 2 фитинга, на одном резьба наружная, на другом — внутренняя. Если спаивают 2 полипропиленовых изделия, соединение неразъемное.

Материал для труб

При монтаже стационарного водопровода можно применять трубы низкого давления из разнообразных материалов. Самыми простыми в монтаже являются полипропилен или полиэтилен.

В последнее время популярность приобрели трубы из металлопластика. Они легко гнутся под любым углом, что позволяет создать водопровод даже самых сложных конфигураций. Однако переходники на них стоят дороже, нежели на трубы из полимерных материалов.

Отличия полипропиленовых труб от металлопластиковых

Главное отличие полипропиленовых труб заключается в способе соединения их между собой, то есть в спаивании частей сварочным аппаратом. Надежность такой сцепки более высокая, а весь процесс занимает 1 минуту.


Металлопластиковая труба

Металлопластиковые трубы в отличие от первого вида соединяются при помощи специальных фитингов, устанавливаемых с использованием инструментов. Такая система уже не будет иметь монолитного соединения, как в предыдущем случае. Из-за этого существует вероятность протечки.

Кроме этого, металлопластиковые трубы имеют возможность сгибания, тогда как у полипропиленовых труб для этой функции используют уголки и тройники.

Другим отличием данных видов является их допустимый температурный режим. Полипропилен обладает рабочей температурой в +75 градусов. При использовании таких труб в условиях давления, составляющего 7-8 атм., их период эксплуатации составит примерно 25 лет. Однако предельная температура, при которой могут эксплуатироваться такие трубы, составляет +95 градусов, но, соответственно, и срок службы при этом будет меньше.

Плюсы полипропиленового водопровода

  • Трубы имеют высокий порог морозостойкости, при оттаивании сохраняют свои свойства без изменений.
  • Продуманная технология соединения труб позволяет создать стык без проникновения влаги.
  • Из-за стойкости к воздействию ультрафиолетовых лучей пропиленовый водопровод монтируется на солнце, это не изменит его эксплуатационных качеств.
  • По сравнению с другими системами фитинги имеют стоимость гораздо ниже.
  • Это износостойкий материал на протяжении долгих лет, не разлагается со временем и не выделяет в воздух вредных веществ. Вода, попадая в трубы, не впитывает в себя вредные примеси.
  • Сохраняет форму и твердость при быстрой смене температур.

Нормативные документы условия и требования проведения трубопровода

Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.

Смотреть видео

Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.

  1. Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
  2. Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
  3. Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

Как выбирать элементы для сборки контура?

Выбирая трубы полипропиленовые для отопления технические характеристики должны соответствовать определенным параметрам, ведь от этого зависит эффективность работы контура обогрева.

Для монтажа горячего водоснабжения маркировка полипропиленовых труб для отопления должна содержать такие показатели:

  • PN 20;
  • PN 25.

Такое обозначение свидетельствует о том, что полимер может функционировать в системе с температурным коэффициентом в 90 °C, и способен выдержать скачек до 100 °C. Также данные трубы переносят давление в 20 и 25 атм.

Внимание! Оптимальным вариантом для отопительной магистрали являются армированные полипропиленовые трубы с маркировкой PN 25. Конструктивные характеристики данных изделий увеличивают их прочность, и позволят переносить высокие температуры без деформации

Выбирая элементы для сборки контура обогрева, следует обращать внимание на следующие моменты:

  1. Внешний вид заготовок. Их поверхность должны быть ровной, скругленной, без повреждений.
  2. Материал изделий должен быть однородным.
  3. Все детали обязательно должны содержать отличительную маркировку.

Чтобы соединить отдельные участки сети, применяются специальные фитинги, без которых невозможно собрать ни один отопительный контур в частном доме. Соединительные элементы отличаются диаметром и формой.

Для сборки, обогревающей дом, магистрали из полипропиленовых труб применяются следующие виды фитингов:

  1. Муфта. Самая простая деталь для соединения отрезков труб одинакового диаметра.
  2. Переходник. Еще один простой элемент, который применяется для монтажа трубок с разным диаметром.
  3. Уголок. Используется для соединения трубопровода на участках с поворотом. При помощи такого фитинга можно создать в магистрали угол без деформации. Уголки снабжены внешней металлической резьбой, что дает возможность подключения смесителей и других сантехнических приборов.
  4. Тройник. Данная деталь дает возможность соединить несколько трубок одновременно. Могут снабжать выводами, как с одинаковым диаметром, так и с разными размером патрубка.
  5. Компенсатор. Так как полипропилен имеет свойство расширяться под воздействием высоких температур, доя защиты магистрали от изгибов применяются компенсаторы. Данные изделия представляют собой заготовку в форме петли, и устанавливаются на отрезках большой протяженности трубопровода.

Последовательная и параллельная разводка водопровода из полипропилена

В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.

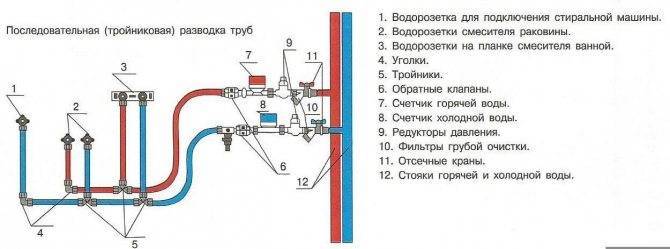

Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.

Последовательная разводка труб

Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

  1. Проточная.
  2. Монтаж с нерегулируемым байпасом.
  3. Монтаж с вентилями.
  4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

  1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
  2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

  1. Сварочного оборудования или паяльника для работы с полипропиленом.
  2. Ножниц для нарезки труб.
  3. Шейвера для удаления покрытия из алюминия.
  4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
  5. Деталей для прогревания элементов спайки.
Фотография инструментаНазвание
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
Труборез – идеальное устройство для отсечения полипропилена.
Шейвер – предназначен для удаления слоя армировки.
Торцеватель нужен для качественной стыковки трубы
Маркер для разметки труб.
При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Рулетка – один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

  1. Переходники.
  2. Отводы ниппельного типа.
  3. Соединяющие муфты.
  4. Тройники.
  5. Заглушки.
  6. Крестовины.
  7. Шаровые краны.
  8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Для чего нужна теплоизоляция

Изоляция труб – необходимое условие их исправной эксплуатации. Если по какой-то причине вам не удалось установить трубопровод на глубине 1,4-1,6 метра, то теплоизоляция позволит защитить фасонные изделия от низкотемпературных повреждений.

В качестве теплоизоляции труб используется минеральная вата в рулонах, а также специальные чехлы из вспененного полистирола, пенопласта и каучука, которые надеваются поверх труб перед сваркой. Изоляционные материалы могут также поставляются в виде т.н. скорлупы, состоящей из двух половин окружности. При установке такой изоляции она фиксируется специальным скотчем.

3 этап. Демонтаж старого водопровода.

Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем.  Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.

Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме.  Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.

Полипропилен или металлопластик — что лучше для водоснабжения

Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода — полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.

Смотреть видео

Какая труба лучше: ППР, полиэтилен или металлопластик?

Watch this video on YouTube

Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.

Металлопластик

Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:

  1. Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
  2. Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
  3. Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
  4. Далее следует еще один упрочняющий клеевой слой.
  5. Наружная поверхность защищается толстым слоем полиэтилена.

Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет

При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества

Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:

  • ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
  • максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
  • основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
  • такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
  • необходимость в использовании уплотняющих материалов в процессе монтажа сетей.

Полипропиленовые трубы

Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:

  1. В сетях водоснабжения материалы не выделяют вредных веществ.
  2. Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.

Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.

  1. Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
  2. При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
  3. Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.

Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.

К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.

Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий

К сожалению, проконтролировать качество в бытовых условиях невозможно.

Смотреть видео

Секреты монтажа полипропиленовых труб. Мастер класс для новичков

Watch this video on YouTube

Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

  1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
  2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
  3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
  4. PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Типичные ошибки и как их избежать

Ошибки в работе вполне возможны. Чтобы предотвратить неприятную ситуацию стоит узнать, какими бывают самые распространенные ошибки, чтобы постараться их не допустить. Все ответвления трубопроводов вблизи точек водоразбора должны заканчиваться муфтами с наружной резьбой, которая используется для подключения сантехники. Это справедливо для всех устройств, кроме смесителя для ванной.

Здесь потребуются фитинги с внутренней резьбой. Об этом часто забывают, и приходится или покупать новые муфты или ставить футорки. Много ошибок связано с пайкой труб.

Если в процессе совмещения труба введена в фитинг не до упора, то между его внутренней частью и торцом детали останется небольшой промежуток. Он представляет собой участок с меньшей толщиной стенки и большим внутренним диаметром, чем собственно труба.

По этой причине на этом участке эксплуатационное давление будет ниже, чем в остальной системе. Еще одна проблема может возникнуть при чрезмерном усилии, которое прикладывается при соединении двух деталей. В этом случае бурт, образующийся в процессе сжатия, будет слишком высоким. Он станет препятствием на пути движения воды по трубопроводу. Аналогичный эффект дает и перегрев элементов.

От качества пайки полипропиленовых труб зависят эксплуатационные характеристики нового водопровода. Недогрева или перегрева деталей быть не должно

Внутреннее сечение деталей уменьшается, причем внешне это совершенно незаметно. Опасен и недостаточный разогрев элементов. Соединение будет выглядеть абсолютно нормальным, но при этом оно будет крайне ненадежно и достаточно быстро даст течь

Чтобы это предотвратить, важно всегда обращать внимание на температуру паяльника и снимать разогретые детали только тогда, когда погаснет контрольная лампочка

Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

  1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
  2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
  3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
  4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
  5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск “разморозки” отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели Рекомендуем

  • Особенности монтажа водопровода из полипропиленовых труб своими руками
  • Коллектор отопления своими руками для полипропиленовых труб – схема и особенности монтажа
  • Парниковая теплица из полипропиленовых труб – как недорого и быстро сделать своими руками
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
