Устройство фильтрационного колодца: функции, схема, устройство

Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.

Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.

Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.

Фото: фильтрационный колодец

1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой

Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента

Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.

Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.

Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.

Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом

Гидроизоляция канализационных колодцев

Для предотвращения попадания загрязняющих веществ в почву каждый канализационный колодец должен быть герметичным.

В качестве гидроизоляции можно использовать различные составы, изготовленные на битумной основе.

Особое внимание нужно обратить на стыки бетонных колец, из которых построен канализационный колодец. Перед нанесением слоя гидроизоляции поверхность необходимо просушить, очистить и удалить грязь и посторонние вещества

Если обнаружена утечка стоков, то это место следует дополнительно заделать раствором цемента и обработать несколькими слоями битума

Перед нанесением слоя гидроизоляции поверхность необходимо просушить, очистить и удалить грязь и посторонние вещества. Если обнаружена утечка стоков, то это место следует дополнительно заделать раствором цемента и обработать несколькими слоями битума.

После этого необходимо отдельно промазать составом все стыки.

Далее можно приступать к нанесению слоев гидроизоляции на всю поверхность канализационного колодца. Количество слоев должно быть не меньше трех. При этом каждый слой должен сначала просохнуть, а только затем можно наносить следующий слой битумного состава.

Гидроизоляцию необходимо делать как внутри, так и снаружи канализационного колодца. К этой работе следует подходить очень внимательно, иначе сточные воды могут загрязнить почву.

Установка канализационных колодцев необходима, прежде всего, для контроля, обслуживания трубопроводов и удаления отходов, которые накапливаются с течением времени в трубах и всей системе.

Этапы монтажа канализации

Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
Установка стояков и канализационных труб, подключение к сантехническим точкам;
Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
Проверка соединений;
Сдача в эксплуатацию.

Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.

Монтаж внутренней канализации

Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.

При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.

Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.

Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.

Монтаж наружной канализации

В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.

Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.

Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

Монтаж автономной системы очистки

Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.

Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

чугуна;
керамики;
бетона;
асбоцемента;
пластика;
стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

легким весом;
значительной прочностью;
устойчивостью к химикатам;
простотой в монтаже;
гладкой внутренней поверхностью;
способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место – швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

Битумно-полимерные – мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
Полимерные – рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами – сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров

Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы; Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости; Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами

Пошаговая инструкция по установке:

Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;
На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;
Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.

Гасители напора в разных типах канализационных систем

Колодцы для регулировки давления устанавливают в разных типах канализационных систем:

Ливневой. Необходимость изменения давления возникает из-за большой длины локальных прямых веток, проложенных до входа в городскую систему.
Локальной бытовой. Количество точек гашения и тип конструкции колодцев выбирают в зависимости от количества проблемных участков и характеристик конкретной сети.

Функции перепадных и колодцев гашения

Главная задача установки колодца гасителя напора в канализации – восстановление рабочих показателей давления, скорости течения и уровня заполнения трубы на сложных участках трубопровода.

Функции устройств регулировки:

Понижение давления. Установка емкости большого объема снижает чрезмерное давление жидкости на стенки, возникающее внутри трубы.

Поток разбивается о стенку

Повышение давления. При резком изменении уровня прокладки труб возникает необходимость создания большего давления для самотечного движения жидкости. Такие емкости устанавливают при обустройстве напорного типа канализации.
Изменение направления потока и защита трубы. Чтобы избежать повреждения стенки трубы в повороте от удара потока на высокой скорости, устанавливают емкости, накапливающие жидкость. В следующий отрезок трубопровода сток подается под меньшим давлением.

Схемы изменения направления

Типы конструкций емкостей-регуляторов

Колодцы, предназначенные для гашения избытка давления, изготавливают в нескольких видах. Тип конструкции подбирают после изучения основных параметров, требующих регулировки. Все конструкции – трубчатого или шахтного типа. Внутренняя организация гасителей:

Стандартные перепадные емкости: используются, если нужно снизить скорость на точке резкого перепада высоты трубы.

Вертикальная отбойная стенка

Колодцы с каскадным водобоем: обустраивают многоступенчатые отбойники в виде пластин внутри ствола. Монтируются на участках со значительным превышением скорости потока.

Кроме резервуаров гашения в системах канализации используют быстротоки с функцией повышения напора внутри системы. Колодец наполняется жидкостью из подающей трубы для нагнетания необходимого давления внутри следующего отрезка. Такие системы устанавливают, когда необходимо выполнить прокладку частной ветки на подъеме рельефа перед врезкой в городскую сеть.

Места установки точек регулировки давления в локальном трубопроводе

В частных канализационных трубопроводах устанавливают точки регулировки на длинных участках. Если общая длина ветки по прямой линии превышает 30 – 40 м, то целесообразно установить хотя бы один колодец-гаситель напора канализации. На прямой линии трубы, проложенной под наклоном, стоки развивают слишком большую скорость. Если нет поворотов, разветвителей или точек гашения, то в результате чрезмерной нагрузки произойдет разрыв стенки канализационной трубы.

Места установки перепадов и гасителей

В местах, где направление трубопровода резко меняет направление, при невозможности увеличить угол поворота устанавливают поворотные колодцы, чтобы снизить риск прорыва от гидроудара потока в месте поворота.

Виды перепадных колодцев

Быстротоки в напорных сетях оборудуют электронасосами, если естественным путем поднять давление внутри системы до рабочих показателей невозможно.

В местах, где производится подсоединение напорной локальной сети к общей самотечной, обязательно устанавливают гаситель напора.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

Какая глубина водозаборного сооружения у них на участке.
Какой объём воды оно даёт.
Когда было построено.
Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
до любых хозяйственных строений на участке – 1 м;
деревья должны находиться на расстоянии минимум 4 м;
от кустарников до водозаборного сооружения отступают минимум 1 м;
от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Виды систем подачи воды и отведения стоков

Существует два варианта обустройства инженерных коммуникаций:

Подключение к центральным инженерным сетям.
Монтаж автономных установок.

Первый вариант — это идеальное решение, для которого требуется только наличие трубы и ее монтаж. Но предварительно вам придется получить разрешение с определением точки подключения, а также технические условия на проведение монтажных работ. Как правило, с этим проблем не бывает.

Однако за городом подобный вариант — большая редкость и мечта многих загородных застройщиков. Поэтому их основная масса возводит локальные сети, обустраивая для водопровода скважины и колодцы, а для канализации — очистительные сооружения (септики) разных видов и конструкций.

Существует еще одна классификация наружных инженерных систем, которая делит их на безнапорные и напорные.

Канализационные сети

В первом случае жидкость по трубам перемещается самотеком, поэтому трубопроводы укладывают под определенным углом. Во втором случае необходимо использовать насосы. Такая система энергозависима. А так как в загородных районах с подачей электричества существуют проблемы, то для эффективной работы и водопровода, и канализации необходимо устраивать промежуточные емкости, в которых жидкость могла бы находиться определенное время. Эти емкости позволяют сетям работать бесперебойно в случае отключения электроэнергии.

Особенности наружных сетей

Что включают в себя наружный водопровод и канализация?

Трубопровод, который находится за пределами здания.
Различные колодцы — сборные, передаточные, поворотные, смотровые и ревизионные.
Для системы канализации — очистные сооружения.
Для водопровода — оборудованный колодец или скважина.
Насосы. Для канализационных сетей — фекальные, для водопроводных — поверхностные или погружные.

Выбор дополнительного оборудования для очистных сооружений канализации

Для очистки хозяйственно-бытовых стоков в частном доме используются септики, автономные канализации и другие виды конструкций.

Выделяют два типа стоков:

Черные – стоки из туалета.
Серые – отработанная жидкость из кухни, ванной, мойки и бытовых приборов, например, посудомоечной или стиральной машины.

На канализационные отходы в общем объеме стоков приходится около 30%. Чаще всего отработанная жидкость поступает из ванной и мойки. В среднем один человек расходует в сутки около 160-200 л воды. В большинстве случаев для очистки системы применяется механических и биологический способ очистки, поскольку именно эти технологии считаются самыми практичными, безопасными и доступными в цене.

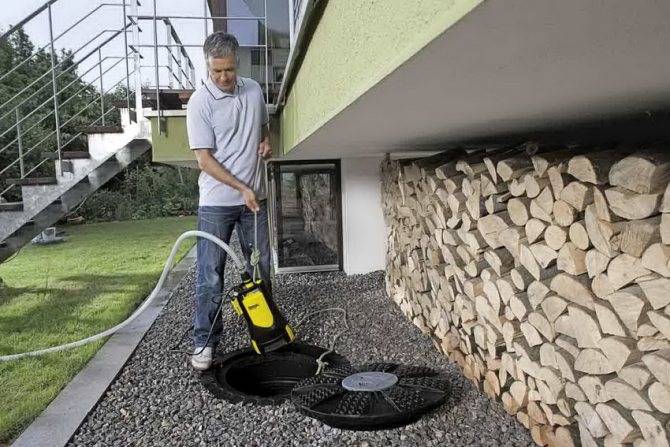

Очищение канализации с помощью погружного насоса

Стоимость и особенности фанового стояка канализации в частном доме

Канализация состоит не только из трубопровода и накопительной емкости. Для эффективного функционирования системы потребуется дополнительное коммуникационное оборудование в виде фанового стояка. Такая труба служит соединяющим элементом между общей магистралью и атмосферой. Основная задача фанового стояка заключается в обеспечении вентиляции внутри системы.

Статья по теме:

Установка фановой трубы необходимо в следующих случаях:

канализационная система автономного типа размещается неподалеку от жилого здания;
дом имеет два или более этажей, куда подведены канализация и водопровод;
диаметр канализационных стояков находится в пределах 50-110 мм;
эксплуатация дачного домика сопровождается одновременным выпуском большого количества стоков, например, если на участке имеется бассейн или другой тип водного оборудования.

Фановые трубы бывают жесткими, раздвижными, угловой или прямой формы. Некоторые из них комплектуются хомутом, удлинителями или переходными деталями.

Средние расценки на фановые трубы:

Тип элемента	Диаметр, мм	Цена, руб.
Гибкая труба	110	120
Прямая труба	110-180	350
Прямая труба	110-250	350
Труба под углом 22,5º	110	400
Труба под углом 45º	110	400
Труба под углом 90º	110	450
Труба эксцентрик	110	450
Прямая труба	110-400	450
Труба под углом 90º, укомплектованная обратным клапаном	110	3950
Прямая труба, укомплектованная обратным клапаном	110-400	4650

Зачем нужно купить насос для откачки канализации: цены и особенности оборудования

Канализационная система, организованная на дачном участке, не может нормально функционировать без регулярной чистки емкостей накопительного типа или прогонки стоков в сторону центрального коллектора. Для эффективного выполнения этих задач специалисты советуют купить фекальные насосы для откачки канализации. Эти устройства представляют собой обширную категорию агрегатов, каждый из которых ориентирован на определенные условия эксплуатации.

По типу установки выделяют следующие разновидности насосов:

поверхностные;
погружного типа;
полупогружные устройства;
полупогружные фекальные агрегаты;
насосные установки бытового назначения.

Остановившись на определенном типе установки в первую очередь следует обратить внимание на рабочее напряжение насоса. Чаще всего дачные участки питаются от сети в 220 В, но бывают и системы с тремя фазами

Для таких случаев рекомендуется покупать оборудование, рассчитанное на 380 В. Уровень мощности при выборе насоса также важен. В большинстве случаев такое оборудование эксплуатируется в условиях высоких нагрузок, поэтому редко можно встретить агрегат, мощность которого меньше 400 Вт.

Средняя цена фекальных насосов для откачки канализации Джилекс:

Модификация	Высота подъема воды, м	Глубина, м	Мощность, Вт	Цена, руб.
Тугунок 140/6 5400	6	8	250	3300
Фекальник 200/10 Ф 5301	10	8	880	4400
Фекальник 230/8 5401	8	8	590	4400
Фекальник 150/7Н 5302	7	8	550	5900
Фекальник 255/11 Н 5303	11	8	1100	6900

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25

Схема устройства перепадного колодца
