Особенности проектирования очистных сооружений канализации

Регулирование по СНиП

Данный тип установок на каждом этапе монтажных работ регламентируется законодательство РФ

Именно по этой причине очень важно выполнять работы в соответствие всем нормам и требованиям, чтоб в будущем избежать большого количества проблем. Если брать СНиП, то он содержит строительные правила и санитарно-защитные зоны (СЗЗ)

Давайте, выясним основные понятия:

• Пункты о «Канализации. Наружных сетей, и сооружений», они зафиксированы в СНиП 2.04.03-85;
• Пункт 4.5, СанПиН 2.2.1, прописаны правила «Санитарно-защитная зона и защитная санитария классификаций предприятий». Стоит отметить, что СЗЗ следит за защитой природы от различных видов загрязнений. Например, зона должна располагаться к дому на дистанции от 50 до 100 метров.

ФГУП «НИИ ВОДГЕО» описывает нормы для различных расчетов при создании проекта.

Если придерживаться всех санитарно-защитных норм, то это даст гарантию качественного выполнения монтажных работ и обезопасит вас от различных проблем с контролирующими организациями.

Этапы монтажа

Работы по установке КНС выполняются в следующем порядке:

• Определяется место расположения насоса. Как правило, он устанавливается в самой низкой точке канализационного коллектора.
• Крепежи, входящие в комплект насоса, устанавливаются в подготовленную зону.
• Устанавливается само устройство, проверяется надежность его установки. Насосный агрегат должен быть расположен ровно, без смещения или поворотов по отношению к входу/выходу коллектора.
• Резиновые шланги, имеющиеся в комплекте, подсоединяются к входам/выходам насоса.
• Шланги подключаются к трубам коллектора с помощью специальных фитингов.
• Все стыки дополнительно защищаются герметиком.
• Собранная система подключается к электричеству.

Допуск очистных сооружений к использованию

Перед вводом объектов канализационной инфраструктуры в эксплуатацию их проверяет специальная комиссия. Оцениваются характеристики сметной документации, чертежи, технические акты и другие материалы

Здесь важно подчеркнуть, что комиссия, которая проверяет документы именно на предмет соответствия объекта поставленным задачам в рамках коммунального хозяйства, может начинать свою работу еще на этапе разработки архитектурного проекта. Затем на его основе выполняется строительство канализационных очистных сооружений непосредственно в целевой зоне, подключенной сетями к обслуживаемым точкам водозабора

Далее производятся технологические и гидравлические испытания. Специалисты проверяют каналы, резервуары, емкости и другие вспомогательные конструкции и сооружения. Обнаруженные дефекты фиксируются в актах приемки, на основе которых разрабатывается проект ремонтных работ.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Как правильно следует располагать очистные сооружения канализации?

Независимо от того, какие типы сооружений используются для очистки стоков, важно соблюдать принцип их расположения, который основан на последовательности утилизации загрязнений в зависимости от их вида:

Обзор септиков Юнилос Астра. Обслуживание своими руками. – здесь больше полезной информации.

1. сначала стоки должны попадать в накопитель, в котором также происходит первичный отстой воды и механическая чистка от крупных нерастворимых загрязнений;
2. если в системе предусмотрен второй отстойник, то в нем происходит дальнейший процесс очистки, связанный, в том числе и с использованием химических реагентов или активного ила (выбор зависит от типа конструкции или сооружения, а также от объемов стоков);
3. далее для очистки стоков применяются биохимические методы, а сам процесс происходит в аэротенках или био- и аэрофильтрах;
4. осветленная вода в дальнейшем поступает в очередной отстойник, в котором она подвергается дополнительной обработке и дезинфекции, в том числе с использованием химических реагентов или ультрафиолетового облучения.

Естественным продуктом очистки стоков является осадок, который, как правило, должен перерабатываться.

Вас заинтересует эта статья – Системы очистки воды для частного дома. Лучшие фильтры.

Цель этого процесса состоит в том, чтобы полностью нейтрализовать его химическую и биологическую активность, а связано это с тем, что в стоки могут попадать токсичные продукты, представляющие опасность для окружающей среды.

Их утилизация без предварительной обработки недопустима не только с экологической точки зрения, но и с нормативной.

Особенно строгие требования предъявляются к промышленным стокам, которые после предварительной очистки на предприятии могут поступать в общую канализационную систему.

Даже безобидные, с первого взгляда, ливневые стоки также иногда содержат большое количество токсичных элементов.

Но в то же время осадок, получаемый после очистки стоков в ЛОС, как правило, не токсичен и может использоваться в виде удобрения для огородов и садов, расположенных на загородных участках.

Техобслуживание оборудования

Поддержание оптимального состояния основных сооружений, конструкций и коммуникационных сетей является залогом эффективной эксплуатации объекта. К первостепенным работам по техобслуживанию можно отнести замену расходных материалов, проверку на герметичность, ревизию управляющей аппаратуры и т. д. Выполняются и мелкие технические операции наподобие перезатяжки метизов и обновления масла в силовых установках. После этого осуществляется очистка очистных сооружений от накопившихся загрязнений на внутренних стенках. Резервуары и баки избавляются от налетов и масляных пленок с помощью водяных струй, моющих и дезинфицирующих материалов.

Виды и принцип работы аэротенков

Поступающие в аэротенк сточные воды перемешиваются с активным илом с помощью пузырьков воздуха, подаваемого через аэрационную систему, состоящую из аэраторов разного типа. При этом происходит насыщение смеси кислородом, который необходим для жизнедеятельности популяции микроорганизмов, составляющих биомассу активного ила. Они поглощают до 85% растворённой органики. Биомасса в резервуаре увеличивается за счёт их питания и размножения. С помощью постоянного перемешивания создается равномерная концентрация кислорода по объёму резервуара. С его помощью бактерии превращают отходы в углекислый газ и воду.

На выходе из аэротенка вода, содержащая минимальное количество растворённой органики, вместе с осадком, который образуется в процессе жизнедеятельности микроорганизмов и бактерий, проходит через систему отстойников. Осадок из вторичных отстойников направляется в перегниватель, а затем восполняет количество активного ила. После конечного отстойника чистая вода сбрасывается в водоём.

Технологическая схема с осветлителем – перегнивателем с естественной аэрацией — эффективнее задерживает загрязнения и выдерживает пиковые нагрузки, чем применение обычных вертикальных отстойников.

Принцип действия механических аэраторов заключается в захватывании воздуха с поверхности при перемешивании жидкости, пневматических – в подаче воздуха от компрессора. Комбинированные аэраторы позволяют с помощью механических устройств дробить воздушные потоки в воде.

Основные факторы, влияющие на систему очистки: температурный режим;

• непрерывность поступления исходной воды;
• степень насыщения кислородом;
• отравляющие вещества;
• уровень кислотности среды.

В зависимости от способа подачи сточных вод и активного ила, и отвода очищенной воды различают несколько видов аэротенков.

Аэротенки-смесители

Предназначены для очистки производственных стоков, имеющих высокую концентрацию загрязнения — до 1000 мг/л. Позволяют производить очистку при неравномерном поступлении стоков и изменении их состава, принцип работы аэротенков для очистки сточных вод заключается в подаче воды и ила через отверстия по всей длине ёмкости. Очищенная вода равномерно отводится. При этом достигается лучшее перемешивание ила с исходной водой, при котором ускоряется биохимическая очистка.

Аэротенки-вытеснители

Используются для очистки городских и хозяйственно-бытовых промышленных стоков. С одного конца аэротенка подается активный ил и загрязнённая вода, которые по мере своего продвижения перемешиваются под действием аэраторов и направляются к выходу из резервуара. Скорость реакции расщепления органической массы снижается по мере продвижения, так как количество органики уменьшается. На выходе очищенная вода поступает в отстойники, а иловая смесь выводятся через выходное отверстие для дальнейшего использования.

Главный недостаток в снижении качества очистки при резком изменении содержания органики и токсичных веществ. При равномерном поступлении стоков использование аэротенков вытеснителей предпочтительнее в силу небольших объёмов и простоты конструкции. Они подразделяются на секционированные и коридорные.

Первые применяются в аэротенках длиной свыше 60 м. Через равные промежутки коридоры разделены перегородками, чтобы предотвратить изменение направления перемещения исходной воды.

Коридорными называются аэротенки-вытеснители при соотношении ширины резервуара к его длине 1:50. Если ширина составит 6 м, то длина соответственно 300 м, при ширине 9 м, длина не менее 450 м. Для компактности делают двухкоридорные аэротенки, если резервуар занимает более половины объёма очистных сооружений. Применение трёхкоридорных конструкций позволяет работать без регенерации ила.

Аэротенк вытеснитель с регенератором

Для более интенсивного процесса окисления органики применяют аэротенки вытеснители со встроенными регенераторами, где дозировка активного ила увеличивается в два-три раза, что позволяет увеличить качество очистки.

Аэротенк в септике

Владельцы частных строений для эффективной очистки сточных вод делают активный септик. Он требует большого объёма, отличается простой конструкцией и высокой очисткой бытовых стоков – до 99%. Продуктивность аэробных микроорганизмов выше, чем анаэробных бактерий, присутствующих в выгребных ямах. Чтобы увеличить численность аэробов, к септику подключают систему аэрации и устанавливают компрессор.

Разновидности

Крупные очистительные сооружения для канализации принято разделять на три группы:

• коммунальные. Производят утилизацию и обработку бытовых стоков;
• промышленные. Это установки, очищающие сточные воды, прошедшие технологический цикл на промышленном предприятии;
• ливневые. На них проходит очистку дождевая или талая вода, которую необходимо чистить от мусора и химических примесей (бензин, смазочные материалы, реагенты, которыми посыпают улицы).

С недавних пор выделяют еще одну
группу подобных установок. Это септики или локальные очистные станции (ЛОС),
действующие в автономных системах частных домов. Канализационные очистные устройства частных домов
раньше существовали в единичных количествах, но сегодня их гораздо больше. Это
вынуждает учитывать автономные очистные
комплексы как дополнительный вид
подобных конструкций. Они выполняют те же задачи, что и крупные станции.

Установка очистных сооружений на канализацию
является обязательной процедурой, строго определенной с технической и
санитарной позиций. Принцип
работы большинства установок аналогичен, есть некоторые различия в
технологии очистки.

Способы очистки стоков

Основной принцип работы очистных сооружений канализации
заключается в отстаивании воды. Она предварительно проходит фильтрацию,
освобождается от мусора, посторонних предметов, крупной органики. Этот процесс
используется во всех комплексах, независимо от специфики или состава стоков. Помимо этого,
применяются следующие виды обработки:

• биологическая. В процессе участвуют специальные бактерии, уничтожающие органику;
• химическая. В стоки вводятся реагенты и коагулянты, связывающие или нейтрализующие посторонние примеси;
• комбинированные методики (химико-механические, биохимические виды очистки).

В состав посторонних химических
компонентов сточных вод входят:

• бензин, прочие виды ГСМ;
• реагенты для таяния снега на улицах;
• растворители;
• медицинские препараты и т.п.

Примечательно, что каждый метод рассчитан
на удаление определенной группы примесей, поэтому не может воздействовать на
другие компоненты. Например, химическая очистка удаляет растворы, но не может работать с твердыми частицами
песка, мелкого мусора, прочими предметами. Поэтому в составе крупных комплексов
обычно присутствуют все технологические линии для удаления любых примесей.

Необходимо помнить: от того, как работают очистные сооружения
канализации, зависит экологическая обстановка в данном районе. Очистительные процессы должны
обеспечить качество воды, соответствующее категории «техническая». Ее можно
использовать для полива растений, мытья автомобилей, оборудования, других устройств.

Схема очистки

Рассмотрим, как работают очистные сооружения канализации города. Они представляют собой сложный комплекс связанных между собой емкостей для разных видов обработки стоков. Используются как открытые резервуары, так и герметичные секции для химической очистки воды. Стоки последовательно проходят все процессы удаления разных компонентов. На выходе получается вода, пригодная для хозяйственного использования.

Схема работы очистных сооружений канализации:

• первичная очистка от посторонних предметов (куски ткани, ветки растений, бумага и картон, прочие компоненты). Используются решетки, сетки с ячейками разной величины;
• песколовки, каскадные линии удаления песка и мелкого мусора;
• биологическая очистка (утилизация органики);
• УФ дезинфекция осветленной жидкости;
• химическая обработка.

На выходе производится контроль
состава воды. Если он не соответствует нормам ГОСТ или СанПиН, технологию
тщательно проверяют. Обычно увеличивают эффективность используемых процедур.
Иногда в состав очистных комплексов добавляют нужные процессы.

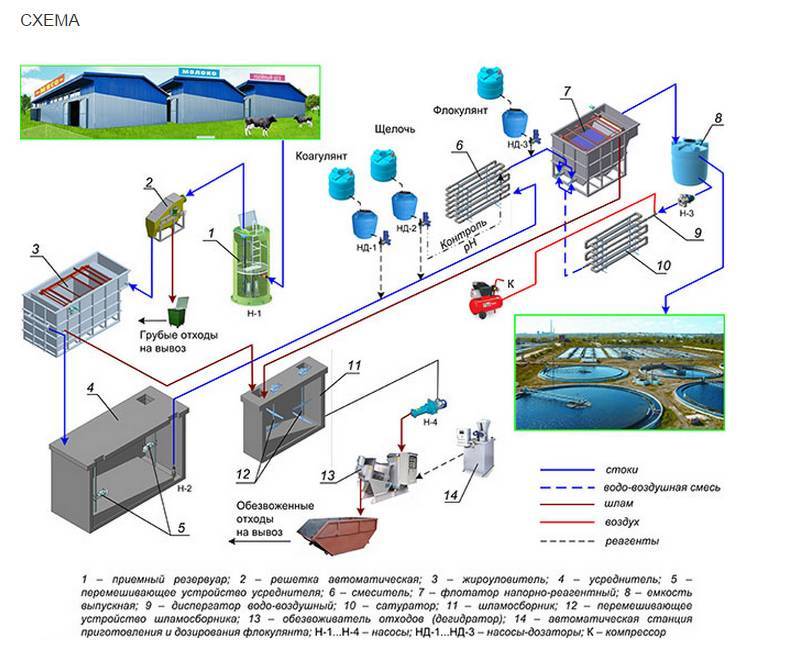

Схема очистных сооружений канализации
промышленного типа рассчитана на удаление химических и механических примесей. Они
попадают в воду во время прохождения рабочего цикла. Как правило, такая вода
циркулирует в замкнутой системе и не выходит наружу. В канализацию она попадает во время замены после
определенного числа технологических циклов. Жидкость не имеет большого
количества примесей, поэтому обработка производится по упрощенной схеме.

В составе ливневых стоков
присутствует большое количество механических частиц — пыли, песка, мелкого
мусора. Кроме него имеются химические вещества — удобрения, реагенты для таяния
снега, ГСМ и прочие составы с поверхности земли или кровли зданий. Для этих
стоков необходима механическая фильтрация с последующей обработкой нейтрализующими
химическими составами.

Обслуживание внешних КНС

Канализационная насосная станция не является оборудованием, которое можно установить и просто довольствоваться его работой. Резервуар и насосы требуют регулярного осмотра.

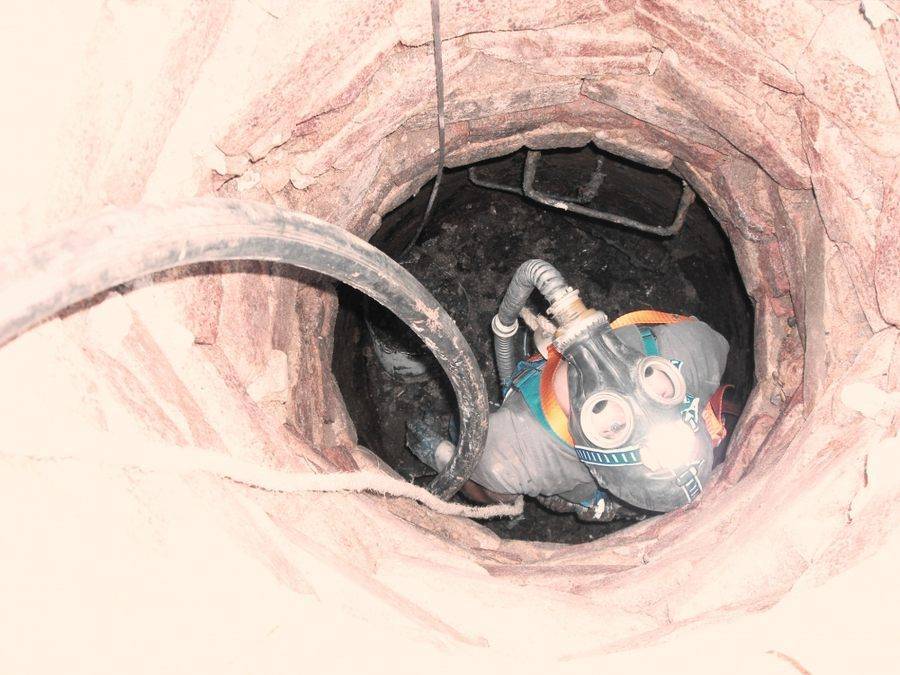

Самостоятельно спускаться в резервуар или проводить работы по его очистке категорически запрещено!

Вдыхание канализационных газов может вызвать резкую потерю сознания и смерть, если человека не вытянуть на чистый воздух в течение нескольких минут.

Чистка канализационного резервуара

Более выгодным вариантом для регулярной чистки канализационного резервуара является приобретение маски противогаза с принудительной подачей воздуха с поверхности.

При покупке КНС желательно сразу подписать договор по ее обслуживанию.

Для доступа в резервуар и проверки оборудования станции имеют люк, а глубокие емкости — еще и лестницу для спуска.

Ежемесячно или ежеквартально сервисная служба должна:

• проверить автоматику;
• продиагностировать работу основного и резервного насосов, проверить уровни масла в них;
• извлечь из фильтров застрявший мусор;
• удалить иловые отложения со дна.

В случае срочных аварийных ситуаций возможен самостоятельный осмотр резервуара, но он должен проводиться в присутствии помощников, с веревочной страховкой и в респираторе.

Преимущества КНС

Установка. Экономия площади – вот основное преимущество при установке КНС. Пропадает необходимость сооружения габаритных железобетонных емкостей и вентиляционных объектов. К примеру, на сегодняшний день не требуется устанавливать станцию размером более 12 м. Достаточно установить современную КНС, которая будет равняться около 1,5 метров в диаметре.

Экономия энергии. КНС обеспечивает постоянный хороший напор. Электроэнергии она потребляет при этом в разы меньше.

Обслуживание. Техобслуживание КНС требуется не часто, а также требует  минимальных затрат как денежных, так и трудовых. Если случается аварийная ситуация, то данные поступают диспетчеру. Это отменяет необходимость контроля над функционированием КНС.

Принципы работы КНС

Сточные воды попадают в нижнюю часть насосной станции КНС по подводящему трубопроводу из септика. На дне нижней части системы размещено насосное оборудование. В процессе работы насосной станции все задвижки, находящиеся на трубопроводах, находятся в «открытом» положении. Каждый трубопровод оснащен обратным клапаном. Он не дает возможности сточной воде попадать обратно в насос.

Отсутствие неприятных запахов гарантирует герметичный  закрывающийся люк. Он находится в верхней части канализационной насосной станции. Помимо этого, верхняя часть КНС (марок Альта и Helyx) снабжена вентиляционным патрубком, который производит воздухообмен.

Насосная станция КНС управляется посредством поплавковых датчиков. При их срабатывании включаются световые сигналы, которые находятся на пульте автоматического управления. Также возможен звонок на телефон или смс-оповещение.

Местоположение электронного пульта управления – техническое помещение здания либо металлический щит на стойках, находящийся на поверхности.

Производители КНС

• КНС Helyx
• КНС Альта
• КНС Оникс
• КНС Флотенк

Вопросы, решаемые при установке современной КНС:

• Экономится площади.
• Экономия электроэнергии.
• Автоматический режим работы станции.

Для того чтобы не нужно было спускаться на дно КНС Оникс во время ее обслуживания, она оснащена грузоподъемником.

Оборудование фирмы Grundfos, которое производится в Германии, используется в насосных станциях. Все насосы являются насосами погружного типа. Насосы от Grundfos опускаются в КНС по направляющим. Они соединяются с напорными трубами посредством патрубка, который устанавливается на дне КНС.

Какой тип выбрать?

Однозначно ответить на такой вопрос сложно, все зависит от поставленной задачи. В одних случаях будет достаточной установка накопительного колодца, в других – только очистная станция (например, при организации локальной канализации в многоэтажном коттедже).

При выборе той или иной модели необходимо учитывать планируемое количество сточных вод, после чего подбирать устройство соответствующего объема. Эта информация указывается в основных характеристиках конструкций, найти ее можно на сайте производителя.

Естественно, немаловажным критерием является стоимость. Оптимальная конструкция должна отвечать предъявляемым требованиям и при этом вписываться в бюджет.

Наибольшим спросом пользуются септики, поскольку являются золотой серединой между дорогими станциями переработки и малоэффективными накопительными колодцами.

Функциональные возможности

Моделирование отключений в связи с аварией

При указании на карте аварийного объекта автоматически определяется список отключающих запорных устройств, списки отключенных потребителей, гидрантов и других объектов. Список отключений используется в системе Диспетчер для формирования текста телефонограммы.

Отображение текущих отключений на карте

На время выполнения работ, связанных с отключением, на карте выделяются цветом отключенные объекты и участки сетей. Текущие отключения выводятся также в виде дерева объектов с привязкой к карте. Схемы отключений сохраняются в архиве и доступны для последующего просмотра и анализа.

Отображение зон обслуживания (контуров) котельных

Контуры каждой котельной выделяются различным цветом. Для изменения контуров достаточно указать на карте переключаемые задвижки, после чего контуры котельных пересчитываются, а на карте отображаются реальные состояния коммутационной арматуры и трубопроводов. Коммутационные схемы сохраняются в  архиве. Можно выбрать схему из архива и сделать ее текущей, при этом сформируется список запорной арматуры, которую необходимо переключить.

• Паспорт сети
  • полный инвентарный учет всех объектов сети;
  • выделение объектов сетей на карте по инвентарным номерам;
  • тематическая раскраска карты по условиям (год ввода в эксплуатацию, диаметр, материал и т.п.);
  • просмотр оцифрованной исполнительной документации по инженерным сетям в привязке к карте.
• Работа с абонентами
  • электронный справочник предприятий-потребителей с привязкой к карте;
  • отображение на карте приборов учета, их характеристик, текущих показаний;
  • интеграция с различными системами расчета с потребителями — «Энергосбыт» (Политерм, г. Санкт-Петербург), «Управление сбытом водоканала» (Софт-портал, г. Уфа), OMNIS (Интернет-Сервис, г. Чебоксары).
• Управление автотранспортом
  • отображение текущего местоположения автотранспорта на карте по данным GPS-навигатора;
  • отображение траекторий перемещения автотранспорта за заданный период, расчет пройденного пути.
• Мониторинг технологических параметров
  • отображение текущих значений основных технологических параметров на карте;
  • отображение списка параметров в виде карточек с привязкой к месторасположению объекта на карте;
  • контроль выхода параметров за технологические нормы и выделение на карте аварийного объекта.

Как выбрать наиболее подходящий объём системы

Современные производители создают локальные станции с различным объёмом. Также дополнительно могут быть установлены дренажные насосы, автоматическая система управления. Покупатель может выбрать материал из которого будут сделаны резервуары.

Для выбора наиболее подходящего объёма следует учесть следующие параметры:

• Количество человек, которые будут проживать в доме. Также необходимо сделать поправку на возможное увеличение людей. Например, приезд родственников, празднование знаменательных чисел, пополнение семейства. Большее количество людей создаёт дополнительную нагрузку на канализационную систему, из-за этого её следует сделать немного больше.
• Включить в расходы воды следует пользование унитазом, душем или ванной, мытье посуды, наведение порядка в помещениях, стирку. В среднем, следуя некоторым нормативным документам на человека в сутки уходит от 200 л до 300 л воды. При установленных фильтрах расход увеличивается, но не на большую цифру, так как каждый член семьи потребляет всего несколько литров в день.
• Умножить суточное потребление воды на количество проживающих людей. При этом необходимо брать максимальные параметры. Например, в семье из трёх человек общее потребление воды за сутки составит 900 л. Этого достаточно для комфортного проживания без постоянной экономии.
• При выборе резервуара следует знать, что его объём должен превосходить суточный расход в несколько раз. Поэтому если пользователь предполагает расходовать 900 л воды в сутки, объём резервуара должен составлять не менее 4 м3. Этого вполне достаточно для правильного функционирования системы без сбоев.

Выбирать объём системы следует заранее, проведя необходимые расчёты. Если станция локальной очистки будет слишком мала, то это приведёт к перебоям в работе. Последствием прекращения функционирования является слишком длительной временной промежуток, за который восстанавливаются полезные микроорганизмы. Устройство начинает работать, слишком отклоняясь от паспортных данных, что приводит к более частым поломкам.

Регулирование по санитарным и строительным нормативам

Правила размещения очистных сооружений указаны в СНиП 2.04.03-85 и СанПиН 2.2.1. Чтобы избежать конфликта с санитарными и другими надзорными службами, нужно учитывать требования, прописанные в этих нормативных сводах, а также подготовить пакет документов:

• договор о праве собственности либо аренды;
• схему месторасположения точки, где планируется установка очистного сооружения;
• соответствие существующим санитарным нормам;
• технические условия применения водных ресурсов;
• информацию об объеме используемой и утилизируемой воды;
• проектные документы;
• описание фильтрационной системы и утилизации канализационных стоков.

Также потребуется разрешение от санэпидстанции. При нарушении санитарных норм владельца могут привлечь к административной ответственности.

Выбор канализационной конструкции

Чтобы правильно выбрать систему очистки необходимо учитывать ряд факторов:

• суммарный объём суточного потребления жидкости;
• предпочтительный вид канализационной конструкции;
• режим использования канализационной конструкции;
• место размещения объекта.

Работа некоторых устройств может осуществляться в автономном режиме. Для функционирования других требуется электричество или другие виды энергии. Определённые системы нельзя использовать при близком размещении подземных вод.

При обустройстве очистной системы следует руководствоваться существующими санитарными нормами. Если для удаления отходов придётся применять ассенизаторскую машину, необходимо предусмотреть возможность свободного подъезда к месту хранения отходов.

Схема локальной очистки стоков с устройством поля фильтрации

На выходе из септика вода не имеет запаха, крупных механических включений и агрессивных химических соединений. Но полностью очищенной ее назвать нельзя. Степень очистки в различных сооружениях колеблется от 50 до 80%. Чтобы не полностью очищенная вода не попала в грунтовые воды, а оттуда в точки водозабора (скважины, колодцы), производится устройство полей фильтрации. Их площадь может варьировать в широких пределах, но она в любом случае больше, нежели под вторым или третьим резервуаром септика. За счет естественной фильтрации при прохождении через слой природных сорбентов (щебень, песок), вода попадает в поверхностный водоносный горизонт удовлетворительной по бактериологическому и химическому составу.

Как делается фильтрационное поле? Роется прямоугольный котлован глубиной метр-полтора, куда засыпаются слоя щебенки и песка в соотношении 2:3 соответственно. Общая толщина фильтрующего слоя устраивается не менее метра. Площадь поля фильтрации напрямую зависит от количества воды, поступающей на доочистку. Вода от выхода септика поступает на поле по одной или нескольким дренажным (перфорированным) трубам. Эффективнее монтаж по схеме из нескольких труб, которые распределяют очищаемую воду по поверхности равномернее. Сверху вся площадь поля фильтрации обычно накрывается съемным колпаком.

Обустройство канализации при высоких грунтовых водах

Ливневки

Целью очистных сооружений является выведение из стоков вредных примесей неорганического и органического характера. После этого отфильтрованную воду разрешается применять для полива городов и полей. Сбор, транспортировка и очищение талых и дождевых вод осуществляется посредством ливневой канализационной системы. Традиционные канализационные магистрали для этих целей не предназначены.

Благодаря ливневой системе очистных сооружений канализации достигается защита фундаментов, дорожных покрытий и газонов. Если все сделать правильно, приусадебная территория не будет подтапливаться весной и во время сильных дождей. Излишки воды посредством системы желобов и труб отводятся внутрь общего коллектора. Согласно нормативам, ливневку необходимо монтировать ниже уровня промерзания замели, чтобы она смогла бесперебойно функционировать в любое время года. В состав системы входят фильтры для устранения мелких фракций (песка, частиц стекла, каменной крошки и т.п.). Как результат, коллектор принимает очищенную воду.

В тех случаях, когда необходима более тонкая очистка стоков, водные очистные сооружения дополняются сорбционными модулями и фильтрами удаления нефтепродуктов. Это позволяет добиться такого уровня чистоты отходов, что готовую жидкость можно будет сливать в водоемы или использовать для орошения огородов и клумб. Обслуживание ливневых конструкций подразумевает периодическую замену фильтрационных картриджей.

Материалы

Чугунная канализационная труба после 40 лет интенсивной эксплуатации

К материалам, применяемым в системах канализации, предъявляются повышенные требования из-за агрессивности среды переносимых стоков. Трубопроводы как правило применяют из следующих материалов:

• чугун;
• ПЭ (полиэтилен);
• ПП (полипропилен);
• ПВХ (поливинилхлорид);
• НПВХ (поливинилхлорид непластифицированный);
• Стеклопластиковый (на основе полиэфирных или эпоксидных смол армированные стекловолокном);
• железобетон (на наружных сетях диаметром от 150 мм) — используется в основном для коллекторов больших диаметров.

Реже используются:

• стеклянные трубы;
• деревянные трубы;
• керамические трубы;
• асбестоцементные трубы.

Колодцы различного назначения сооружаются из сборного или монолитного железобетона, различных прочных пластмасс.

Система диспетчеризации

Далеко не всегда очистные сооружения работают по принципам автоматизированного производства, но процесс вхождения такой диспетчеризации весьма активен. Управляющий пульт объединяет функционал всех эксплуатируемых систем и компонентов обслуживаемого комплекса. Оператор контролирует отдельные звенья, выстраивая общий эксплуатационный процесс в соответствии с текущими потребностями. Таким образом регулируется скорость подачи обслуживаемой среды, интенсивность и глубина фильтрации, подключаются дополнительные средства модификации стоков и т. д. По уровням охвата управления диспетчерские станции канализационных очистных сооружений можно разделить на три группы:

• Одноступенчатые. Обычно это районные пункты регуляции, формирующие сеть из всех агрегатов и сооружений, работающих на данной территории.
• Двухступенчатые. Управление происходит через центральный диспетчерский пункт, который, в свою очередь, не напрямую дает команды каналам и оборудованию, а регулирует отдельные станции местного значения.
• Трехступенчатые. Это крупные диспетчерские пункты, обслуживающие по несколько центральных станций контроля.
