Как разобраться в маркировке полимерных труб?
С целью облегчения выбора и идентификации трубной продукции производится маркировка канализационных труб. Определенный набор сведений об изделии наносится методом лазерной печати на наружную поверхность трубы. Надписи располагаются по всей длине трубы с интервалом 1 метр. В маркировке указывается:
- Товарный знак или наименование завода-изготовителя.
- Условные обозначения изделия.
- Дата производства.
- Номер партии или линии.
Что входит в понятие «условные обозначения трубы»? Это основные характеристики данного типа труб. Производитель указывает:
- Марку полимера, из которого изготовлены трубы.
- SDR.
- Номинальные размеры (диаметр) изделия.
- Толщина стенки трубы.
- Назначение изделия (для транспортировки технических сред или питьевой воды).
- ГОСТ или ТУ, по которому произведена труба.
Что такое SDR?
Если большинство пунктов маркировки не вызывает вопросов, то аббревиатура SDR может вызвать сомнения. Оказывается, это сокращение характеризует размер трубы – соотношение наружного номинального диаметра к номинальной же толщине трубы. Понятно, что чем больше показатель SDR, тем более тонкостенной является труба. И, наоборот, у толстостенной продукции показатель SDR очень низкий.
Пример расшифровки обозначения
Например, на стенки трубы нанесена маркировка «ПЭ 80 SDR7,4 – 90×12,3 технический ГОСТ 18599-01». Расшифровка маркировки будет выглядеть так: «труба, изготовленная из полиэтилена марки ПЭ80 по ГОСТ 18599-01, диаметр трубы 90 мм, толщина ее стенки – 12,3 мм.
Итак, для монтажа систем канализации лучше выбирать трубы и фасонные части трубопроводов, произведенные известными производителями. Такая продукция проходит строгий контроль качества, поэтому собранные трубопроводы будут долговечными и надежными.
Экономическая целесообразность применения труб КОРСИС.
Требования, обычно предъявляемые к любым канализационным трубопроводам:
- хорошие длительно обеспечиваемые гидравлические характеристики;
- устойчивость к внешним нагрузкам;
- долговременная герметичность соединений;
- оптимальная коррозионная и химическая стойкость;
- высокая стойкость к истиранию;
- низкая зарастаемость различными типами отложений;
- простой и быстрый монтаж;
- конкурентоспособная цена в сравнении с другими материалами.
Материал и тип трубы должны соответствовать условиям, предусмотренным проектом. В первую очередь это относится кгидравлическим характеристикам, внешнему диаметру и к значению коэффициента шероховатости. Стойкость к химическомуагрессивному воздействию и истиранию должна оцениваться с учетом свойств сточных вод. Непроницаемость системы труб должна быть двусторонней: многие проблемы, имеющиеся в существующих канализационных коллекторах и наносящие ущербочистительным станциям, вызываются проникновением грунтовых вод в местах соединений. Отсутствие герметичности, в основном,связано с неправильной установкой трубы, хотя причиной этого могут также быть неправильные конструкция соединения или тип используемого уплотнения.
При анализе экономической целесообразности применения труб из полиэтилена, нужно отметить, что значительно важнее непросто делать сравнительные оценки затрат на прокладку трубопровода, а рассматривать канализационный трубопровод в комплексе, включая в эти оценки перспективные затраты на техническое обслуживание и ремонт, а также срок службы, желательно не менее 50 лет.
При проектировании канализационных систем первостепенное значение, как правило, придается вопросам окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и долговечности при условии правильного обслуживания.
На этом основании разработчик проекта, заказчик, подрядчик и служба эксплуатации должны оптимизировать проект как единоецелое, состоящее из: анализа детальных схем сооружения, оптимального выбора материала, точного определения наиболееэкономичных и подходящих методов прокладки, технически и экономически эффективной установки, и, наконец, правильного режима эксплуатации.
Полиэтиленовая труба КОРСИС наилучшим образом отвечает всем указанным требованиям.
Материалы для производства труб
Из наружных сетей вода попадает в очистительные конструкции, которые имеются в любом городе. Стоки очищаются указанными системами и впоследствии перенаправляются к предусмотренным точкам сброса. Ключевым показателем, по которому классифицируются канализационные товары – материал изготовления. Трубы канализационные для наружной канализации делаются как из привычных проверенных, так и более современных материалов. На данный момент сточная труба производится из:
Асбестоцемента. Недорогой вариант, стойкий к воздействию коррозии, термически и химически устойчивый и имеющий небольшую массу
Важно отметить высокую хрупкость материала, из-за чего такие продукты тяжело транспортировать и монтировать. Внутренняя поверхность не может похвастаться особой гладкостью, а это напрямую влияет на пропускную способность. Также следует отметить, что асбестоцемент – тот материал, который имеет канцерогенные свойства
Также следует отметить, что асбестоцемент – тот материал, который имеет канцерогенные свойства.
Бетона или железобетона. Сточная труба такого вида отличается своей экологической чистотой и при этом большим весом, из-за которого для монтажа системы требуется задействовать специальную технику. В основном продукция этого вида актуальна для сооружения наружных коммуникаций (частные дома), чтобы монтировать локальную канализацию.
Чугун. Подобные товары используются давно, причем они могут похвастаться немалым количеством положительных свойств. Но у них есть недостаток – они боятся коррозии и много весят, так что для монтажа и транспортировки требуется наличие техники. Их внутренняя поверхность довольно шероховата, что со временем приводит к засорениям. Чугунные продукты бывают даже ребристыми, но в канализационных сетях они не актуальны, так как находят применение в отопительных системах. Трубы для наружного водопровода из чугуна постепенно теряют свою популярность, в следствии появления более современных вариантов.
Керамика. Это хрупкий, тяжелый и дорогостоящий материал (сложная технология производства, при которой используется природная глина, шамот, каолин и обязательный обжиг при высоких температурах). Такие трубы канализационные для наружной канализации имеют и положительные свойства: гладкая внутренняя поверхность, водонепроницаемость, стойкость ко многим химическим агрессивным соединениям.
Виды канализационных труб и соединений, как известно, бывают различные, но именно пластиковые в последнее время наиболее востребованы. Какие бывают пластиковые канализационные трубы:
- Из полиэтилена. Для их производства используется высокопрочный полиэтилен, а сами товары имеют обычный, гофрированный или двухслойный вид. Что касается последних двух вариантов, они наиболее всего подходят для прокладки наружной канализации. Обычные же типы идеальны для внутренних коммуникаций – они способны легко гнуться, не теряя при этом своих эксплуатационных качеств.
- Из поливинилхлорида. Канализационные трубы ПВХ для наружной канализации подходят также для обустройства и внутренних сетей. Первый вид имеет оранжевый цвет, а второй – серый. Такому материалу как ПВХ не страшна низкая температура, однако, если на улице более +40 градусов, их физические свойства меняются. Трубы НПВХ для наружной канализации популярны, так как обладают малым весом и невысокой стоимостью.
- Из полипропилена. Такой продукции, по сравнению с предыдущим вариантом, не страшны высокие температуры. Данный материал применяется для производства фановых канализационных продуктов и наружных изделий;
- Из стеклопластика. Их свойства практически те же, что и у вышеперечисленных материалов. Их отличие – высокая стоимость.
Канализационные трубы SN 8, SN 16
Всем, кто прокладывал канализационную сеть, известны гофротрубы в кирпичном оттенке выпущенные под брендом «Прагма». Они разработаны по технологии двойной экструзии из ПП и блоксополимера, что обеспечивает абсолютную гладкость внутренней поверхности. Светло-серый оттенок изнутри способствует удобству контроля их состояния. Наружные стенки обладают кольцевой жёсткостью 8−16 kN /м2, способствующую умеренному уровню уплотнения, что определяет деформацию на 2,3%. Заданный предел жёсткости позволяет устанавливать трубы на глубине 6−10 м, и выдерживать давление до 10 тонн. Гибкие стенки изделий лучше справляются с нагрузками от почвы, относительно жестких конструкций.
Стенки рассчитаны на температурный режим внутренних сред от -61 до +951 гр. Длина отрезков 6 м. Один конец оснащен раструбом, а второй резиновым уплотнителем. Раструб приваривают к трубам в процессе их разработки, что позволяет достигнуть 100% герметичности. Гофротрубы для канализации имеют внутреннее поперечное сечение 15 −113,7 м см. Технология сдвоенной соэкструзии способствует образованию единого целого между внутренней и внешней стенкой. Для увеличения срока эксплуатации труб «Прагма», максимальная скорость потока транспортируемых сред достигает до 5 м/сек.
Область применения канализационных труб
В каталоге продукции PragmaPipe имеются гофротрубы для канализации жёсткости 16 kN /м2. Это сообщает о возможности размещения конструкций на глубине от 10 м, под трассы, где ездят грузовые машины и другая тяжёлая техника. Внешняя поверхность труб SN 16 выполняется в рыжем оттенке. Внутри трубы выполнены в белом цвете, обеспечивающем удобство проведения телевизионных инспекций. Изделия с кольцевой жёсткостью 8 kN /м2 используют в промышленности и при возведении жилых домов для безнапорной сети (для канализации и дренажа).
Положительные характеристики труб для канализации Прагма
- справляются с температурными перепадами (рабочая среда от -20 до +700С);
- не подвержены воздействию неорганических химических растворителей, что позволяет производить эксплуатацию в условиях отведения промышленных стоков;
- гофротрубы «Прагма» выдерживают высокие механические нагрузки, что позволяет им выгодно позиционировать перед трубами ПВХ;
- заданный уровень кольцевой жёсткости обеспечивает возможность прокладки труб под автомагистралями;
- небольшая масса изделий обеспечивает простоту монтажа и транспортировки;
- конструкции «Прагма» легко разрезаются обычной пилой;
- модели «Прагма» не требуют вспомогательных герметиков и прокладок, кроме уплотнителей, представленных в комплектации.
Что представляют собой трубы и каковы их особенности

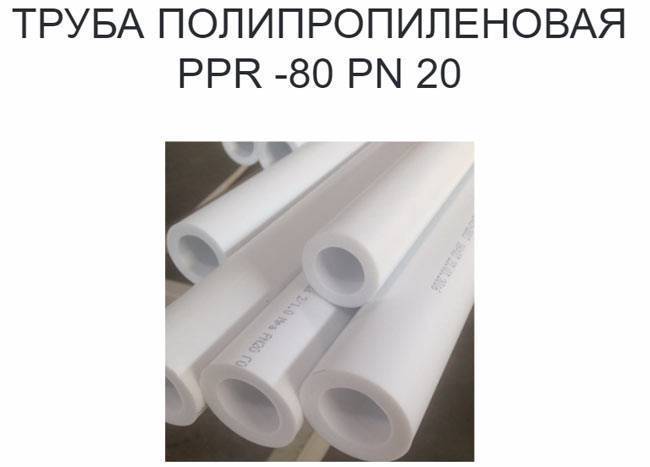

Полипропиленовые трубы для канализации изготавливаются из сополимера марки PPR 80. Этот материал характеризуется химической стойкостью к щелочным и кислотным растворителям. По этой причине такие полипропиленовые трубы идеально подходят для внутренней канализации.
Материал производится если модернизировать структуру полипропилена. В начальный состав добавляются молекулы этилена, что позволяет улучшить конечные свойства. Сополимер PPR 80, по сравнению с другими материалами, более прочен, стойкий к высоким температурам и отличается длительным эксплуатационным сроком. Описываемые канализационные трубы из полипропилена в основном и используются в бытовых и инженерных коммуникациях.
Положительные качества ПП:
- Трубы полипропиленовые, используемые для канализации имеют длительный срок эксплуатации. Как заявляют сами производители, срок их службы достигает 50 лет.
- Канализация из таких полипропиленовых труб может не окрашиваться.
- Канализационные ПП трубы не требовательны в плане изоляции. Объясняется это тем, что у них низкая теплопроводность. Если кратко, теплопотерь не будет, а с внешней стороны не будет скапливаться конденсат.
- Сравнивая с другими вариантами, изделия из ПП способны экономить тепло на 20%.
- По ним доступна беспроблемная транспортировка жидкостей, температура которых не превышает +95 градусов Цельсия. Это оптимальный вариант для бытовых трубопроводов.
- Водопроводы из полипропиленовых изделий имеют небольшую массу, поэтому сами элементы легче перевозить, а коммуникации – собирать. По сравнению с металлическими инженерными сетями, канализация из полипропилена имеет массу в 8 раз меньше. Таким образом и установка изделий получается более доступной.
- Материал не пропускает блуждающие токи, поэтому изоляция от электричества не требуется.
- Так как материал имеет стойкость к химическим воздействиям, диаметр элементов всегда будет оставаться прежним (пропускная способность).
- Нет бактериальной флоры, поэтому безнапорная канализация остаётся гигиеничной.
- Используя полипропиленовые трубы канализация монтируется в 4 раза быстрее, нежели применяя другой материал.
- Гладкая поверхность также выгодна, так как изнутри в процессе эксплуатации канализации не будут образовываться отложения, влияющие на проходимость жидкости.
- Химические реагенты и агрессивные среды не страшны ПП.
- За счёт отличной звукоизоляции не будет слышно, как по изделиям движется вода.
- ПП-элементы не способны изменить состав жидкости, проходящей по ним.
- Более низкое сопротивление потока, так как изнутри изделия абсолютно гладкие.
Рекомендуем ознакомиться: Металлопластик или полипропилен лучше для водопровода?
Канализационные трубы Прагма
В 9 из 10 случаев для монтажа новой канализации или замене старой используются пластиковые (полимерные) трубы. Причин тому множество – надежность и долговечность, простота монтажа, невысокая стоимость и многое другое. Сегодня рынок заполнен такой продукцией от многих производителей и простому пользователю довольно трудно определиться с выбором.
Одной из самых популярных марок полимерных канализационных труб считается – Прагма. Можно сказать, что именно эти трубы являются прародителями гофрированной канализации. Продукция этой марки предназначена для тех, кто в первую очередь смотрит на качество, а не на стоимость
Так как в условиях жесткой конкуренции компания большое внимание уделяет качеству, то это соответственно сказывается и на стоимости
Особенности
Pragma – это канализационные полипропиленовые трубы имеющие две стенки. Внутренняя стенка гладкая, серого цвета, а наружная имеет гофрированную структуру и оранжевый (рыжий) цвет.
Часто применяются при обустройстве самотечной (безнапорной) или ливневой канализации, а так же дренажных систем. Идеальный вариант для отвода стоков от промышленных зданий. Выдерживают воздействие химических и других агрессивных сред. Не подвержены гниению и образованию засоров, устойчивы к любым видам деформации.
Характеристики
Изделия выпускаются отрезками длиной по 6 метров, диаметр может быть от 150 до 1137 мм. Двухслойная структура (верхний слой гофра, внутренний – гладкий) изготовлена одновременно, что гарантирует прочность.
С одной стороны на трубе герметично приварен раструб, а с другой находится паз с резиновым уплотнителем. Основные технические характеристики:
- материал изготовления – полипропилен;
- рабочая температура – от −25° до +70° C;
- способ соединения – в раструб;
- уровень жесткости – 8 — 16 kN/м²;
- максимальная глубина укладки – до 10 м.
С помощью различных фитингов, трубу Прагма можно стыковать с трубами из любых материалов.
Преимущества
За счет использования качественного материала и современной технологии изготовления продукция обладает рядом преимуществ перед аналогичными изделиями. Вот только часть из них:
- химическая устойчивость – возможно использовать как для отвода сточных вод, так и химических веществ;
- выдерживают перепад температур от -20°С до +90°С;
- класс жесткости – SN8;
- небольшой вес, возможность телескопирования;
- простой монтаж;
- срок службы ≈ 100 лет;
- прочные, стойкие к ударам и деформации;
- практически не подвержены засорению.
Стыковка труб Прагма происходит в несколько этапов:
- Конец трубы и раструб очистить от загрязнений.
- На гофрированную часть надеть резиновый уплотнитель.
- Уплотнитель и раструб смазать мыльным раствором.
- Вставить конец трубы в раструб.
Процедура соединения с трубами ПНД или ПВХ аналогичная, единственное отличие – необходимо использовать переходной адаптер. Если нужно отрезать кусок трубы, то срез производится по пазу гофры, затем поверхность очищается от пыли и заусенцев, снятие фаски не требуется.
Цена на трубы для газоснабжения Прагма
| Диаметр, мм | Толщина стен, мм | Цена за погонный метр/руб. | Диаметр, мм | Толщина стен, мм | Цена за погонный метр/руб. |
| ПЭ 80 SDR 17,6 (0,3 МПа) | ПЭ 80 SDR 11 (1 МПа) | ||||
| 63 | 3,6 | 82,94 | 63 | 5,8 | 136,57 |
| 75 | 4,3 | 118 | 75 | 6,8 | 189,98 |
| 110 | 6,3 | 252,52 | 110 | 10,0 | 409,46 |
| 180 | 10,3 | 665,92 | 180 | 16,4 | 1?097,40 |
| 225 | 12,8 | 1?040,76 | 225 | 20,5 | 1?716,90 |
| 280 | 15,9 | 1?605,98 | 280 | 25,4 | 2?640,84 |
| 315 | 17,9 | 2?031,96 | 315 | 28,6 | 3?342,94 |
Преимущества полиэтиленовых сварных труб над стальными трубами:
- затраты на стыковую сварку полиэтиленовых труб гораздо дешевле сварки стальных труб;
- гарантированный срок службы 50 лет;
- трубы не требуют катодной защиты;
- низкие теплопотери;
- на внешней стенке не образуется конденсата;
- трубы не боятся контакта с агрессивными веществами;
- при очень низких температурах полиэтилен не разрушается, а лишь увеличивается в диаметре, а после повышения температуры обретает прежний размер;
- вес полиэтиленовых труб в 5?7 раз меньше веса стальных труб аналогичного размера;
- на внутреннем слое не живут микробы и бактерии.
Источник
Как соединять трубы Корсис
Благодаря низкому весу, наличию специальных раструбов и муфт монтаж труб Корсис достаточно прост, а получаемые соединения герметичны. Всего используется три вида соединений труб Корсис.
Раструбное соединение
Наиболее простой и быстрый способ монтажа канализации, осуществляемый прямо в траншее. Раструб одной трубы и конец второй, а также уплотнительное кольцо следует очистить. На кольцо и раструб следует нанести особую смазку-лубрикант. Она как упрощает соединение, так и гарантирует герметичность. Уплотнительное кольцо надевается на первую впадину гофры. Конец трубы с кольцом следует вставить в раструб до упора.
Раструб формирует надежное герметичное соединение, но для диаметров 200 мм и меньше Корсис существует лишь в безраструбном варианте.
Трубы Корсис, соединение муфтами
Это универсальный вариант, пригодный для труб Корсис любого диаметра. Он требует специальной муфты. Методика и последовательность операций аналогична раструбному стыку.
Концы труб, муфта, уплотнительные кольца очищаются. Поверхность муфты изнутри и кольца покрываются лубрикантом. Для труб диаметром 250 мм и более кольца надеваются на первую впадину гофры, для труб 200 мм и менее – на вторую. Мелом или маркером отмечают на первой трубе место, соответствующее упору муфты, надевают муфту до отметки. Вторую трубу задвигают в муфту до упора.
При малых диаметрах надвинуть муфту можно вручную, для толстых труб могут потребоваться специальные приспособления – рычаг, лебедка, домкрат. Надевать муфту, подбивая ее молотком или кувалдой, запрещается.
Характеристики
Изделия выпускаются отрезками длиной по 6 метров, диаметр может быть от 150 до 1137 мм. Двухслойная структура (верхний слой гофра, внутренний – гладкий) изготовлена одновременно, что гарантирует прочность.
С одной стороны на трубе герметично приварен раструб, а с другой находится паз с резиновым уплотнителем. Основные технические характеристики:
- материал изготовления – полипропилен;
- рабочая температура – от −25° до +70° C;
- способ соединения – в раструб;
- уровень жесткости – 8 — 16 kN/м²;
- максимальная глубина укладки – до 10 м.
С помощью различных фитингов, трубу Прагма можно стыковать с трубами из любых материалов.
Производство труб Прагма
Труба Прагма (Pragma) – раструбная труба с двойной структурированной стенкой, предназначена для строительства безнапорных систем водоотведения. Метод производства – двойная соэкструзия, когда одновременно изготавливаются внутренняя и наружная стенки, образующие на выходе из экструдера единое целое. Наружная стенка – гофрированная, коричневого цвета, что отвечает европейским традициям визуальной идентификации предназначения трубы. Внутренняя – гладкая, белого цвета, что обеспечивает прекрасную возможность для телевизионной инспекции во время эксплуатации.
Раструб производится отдельно и приваривается к трубе во время производства, обеспечивая герметичность конструкции. Трубы Прагма выпускаются по внешнему и внутреннему диаметрам 150-1137мм.
Свойства и конкурентные преимущества
Трубы Прагма (Pragma) производятся из полипропилена блоксополимера (PP-b). Диапазон температур – 60 С˚+ 100 С˚. Полипропилен (ПП) выдерживает неограниченное количество циклов промерзания. Стоек к воздействию кислых и щелочных сред. Отличается одновременно высокой прочностью и упругостью. Восстанавливает форму при кратковременном деформирующем воздействии. Максимально устойчив к ударным воздействиям. Высокая устойчивость к истиранию, не боится воздействия абразивных веществ (песок, угольная крошка и т.д.)
Высокая устойчивость к ультрафиолету позволяет складировать трубы на открытых площадках в течение длительного времени. Низкий коэффициент шероховатости обеспечивает высокую пропускную способность. Труба pragma из полипропилена не подвержены зарастанию, являются самоочищающимися в рамках минимальных скоростей, разрешенных СП 40-102-2000. Подлежат современным методам прочистки с помощью гидродинамических машин. Трубы не проводят блуждающие токи, т.е. не требуют устройства катодной защиты. Не коррозируют, не гниют. Легкий вес – не требуются механизмы для перемещения и укладки.
Монтаж и соединение труб Прагма
Простота соединения труб, их обработки и подгонки на месте монтажа не требует использования специальных механизмов и высококвалифицированных рабочих. Не требуются также дополнительные операции по герметизации труб и дополнительные уплотняющие материалы, кроме резиновых уплотнительных колец. В случае необходимости, ремонт производится с минимумом операций и материалов. Трубы из ПП могут храниться «труба в трубе», что позволяет рационально использовать место на стройплощадке. Расчетный срок службы трубопроводов из ПП в нормальных условиях 100 лет.
Цена трубы Прагма
При очень высокой потребительской ценности трубы Прагма имеют специальные низкие цены. Компания Ростфитинг с момента своего основания избрала политику лояльных цен, которые формируются с учетом нескольких составляющих. Так, у покупателей появляется возможность купить гофрированные трубы Прагма, ориентируясь на собственные пожелания: в Москве, Нижнем Новгороде, Краснодаре, Ростове, Санкт-Петербурге, Воронеже, Тамбове и других российских городах. Дилеры компании Ростфитинг могут предложить разнообразные варианты комплектации трубопроводов, соответственно, их стоимость будет разниться, что позволит подобрать оптимальный вариант для каждого.
Мы работаем напрямую с заводом-производителем ПП труб, а это значит, что мы всегда готовы предложить вам самые выгодные цены. Вся поставляемая труба имеет Сертификат и Паспорт качества.
Цена на трубы Прагма
Группа компаний Газакватек предлагает купить:
- труба Прагма DN/OD 160-630 мм, произведенные по наружному диаметру;
- труба Прагма DN/ID 200-1000 мм, произведенные по внутреннему диаметру;
- необходимые соединительные фитинги: муфты, тройники, отводы, переходы и резиновые уплотнители.
PipeLife ТУ 2248-001-9646-7180-2008:
| Фото продукции | DN, мм, OD/ID | Наружный диаметр, мм | Внутренний диаметр, мм | Длина, м | Кольцевая жесткость SN8, цена в руб. | Кольцевая жесткость SN10, цена в руб. | Кольцевая жесткость SN16, цена в руб. |
 | OD 160 | 160 | 139 | 6 | 2546 | 2800 | 3106 |
| OD 200 | 200 | 176 | 6 | 3562 | 3919 | 4711 | |
| ID 200 | 227 | 200 | 6 | 5132 | 6592 | 10028 | |
| OD 250 | 250 | 221 | 6 | 5859 | 6444 | 6884 | |
| ID 250 | 285 | 250 | 6 | 7337 | 10657 | 15094 | |
| OD 315 | 315 | 277 | 6 | 9044 | 9949 | 11306 | |
| ID 300 | 343 | 300 | 6 | 8359 | 9194 | 10715 | |
| OD 400 | 400 | 349 | 6 | 13879 | 15243 | 17349 | |
| ID 400 | 458 | 400 | 6 | 14138 | 15552 | 20449 | |
| OD 500 | 500 | 437 | 6 | 22342 | – | – | |
| ID 500 | 573 | 500 | 6 | 22685 | 24954 | 30732 | |
| OD 630 | 630 | 549 | 6 | 35946 | – | – | |
| ID 600 | 688 | 600 | 6 | 34868 | 38354 | 50567 | |
| ID 800 | 925 | 800 | 6 | 65581 | 72139 | 90127 | |
| ID 1000 | 1140 | 1000 | 6 | 100136 | – | 132734 |
Дренажные трубы:
| Фото продукции | DN, мм, OD/ID | Наружный диаметр, мм | Внутренний диаметр, мм | Дренажная труба SN8, цена в руб. | Дренажная труба SN16, цена в руб. |
 | OD 160 | 160 | 139 | 2864 | 3370 |
| OD 200 | 200 | 176 | 4465 | – | |
| ID 200 | 227 | 200 | 6472 | – | |
| OD 250 | 250 | 221 | 6304 | – | |
| ID 250 | 285 | 250 | 7991 | – | |
| OD 315 | 315 | 277 | 9564 | – | |
| OD 400 | 400 | 349 | 14854 | – |
| Фото продукции | DN, мм, OD/ID | Наружный диаметр, мм | Внутренний диаметр, мм | Длина, м | Кольцевая жесткость SN8, цена в руб.* | Кольцевая жесткость SN16, цена в руб.* |
 | OD 160 | 160 | 139 | 6 | 2 292 | 2 826 |
| OD 200 | 200 | 174 | 6 | 3 078 | 4 105 | |
| OD 225 | 225 | 200 | 6 | 3 863 | 6 035 | |
| OD 250 | 250 | 217 | 6 | 5 063 | 7 349 | |
| OD 285 | 285 | 250 | 6 | 5 837 | 8 420 | |
| OD 315 | 315 | 275 | 6 | 7 499 | 10 709 | |
| OD 340 | 340 | 300 | 6 | 7 836 | 12 683 | |
| OD 400 | 400 | 348 | 6 | 11 441 | 17 637 | |
| OD 500 | 500 | 432 | 6 | 18 764 | 26 943 | |
| OD 630 | 630 | 542 | 6 | 27 782 | 38 069 |
| Фото продукции | DN, мм, OD/ID | Наружный диаметр, мм | Внутренний диаметр, мм | Длина, м |
| ID 200 | 225 | 200 | 6 | |
| ID 250 | 282 | 250 | 6 | |
| ID 300 | 340 | 300 | 6 | |
| ID 400 | 455 | 400 | 6 | |
| ID 500 | 569 | 500 | 6 | |
| ID 600 | 683 | 600 | 6 | |
| ID 800 | 905 | 800 | 6 | |
| ID 1000 | 1134 | 1000 | 6 |
Также мы предлагаем следующие виды фитингов для данной продукции.
| Наружный диаметр | Муфта соединительная с упором. Цена, руб. | Муфта для прохода через ж/б колоде. Цена, руб. | Уплотнитель резиновый. Цена, руб. |
| 160 | 315 | 562 | 137 |
| 200 | 480 | 914 | 179 |
| 225 | 948 | 1 424 | 198 |
| 250 | 1 043 | 1 567 | 228 |
| 285 | 1 189 | 1 786 | 251 |
| 315 | 1 309 | 1 964 | 505 |
| 340 | 1 901 | 2 849 | 580 |
| 400 | 2 674 | 3 529 | 679 |
| 500 | 6 641 | 5 171 | 1 162 |
| 630 | 11 261 | 7 038 | 1 742 |
| Внутренний диаметр | |||
| 800 | договорная | договорная | договорная |
| 1000 | договорная | договорная | договорная |
* Цена включает в себя 6 м.п. трубы в комплекте с резиновым уплотнителем.
Использование
Труба Pragma используется для строительства безнапорных систем водоотведения, в частности для бытовой и ливневой канализации, отвечающей за прием и отвод сточных вод, атмосферных осадков как с городских территорий, так и с территории промышленных предприятий и заводов.
Могут быть применены:
- на автомобильных дорогах и трассах с высоким уровнем трафика;
- под железными дорогами и трамвайными линиями;
- на парковках и развязках автострад;
- на логистических терминалах и складах;
- на спортивные объекты.
Преимущества труб Прагма
- высокая пропускная способность;
- высокая морозостойкость;
- стойкость к воздействию агрессивных, щелочных и кислых сред;
- высокая прочность и ударостойкость наряду с легкостью – 8-10 кг/кв.м;
- высокая упругость;
- устойчивость к ультрафиолетовому воздействию.
- долговечность (в приемлемых условиях до 100 лет);
- легкость транспортировки и монтажа.
Монтаж и прокладка трубопровода
Труба Pragma может быть соединена как с себе подобной, так и с другими ПНД и ПВХ изделиями. Это еще одно преимущество данной продукции – совместимость с большинством фитингов и канализационных систем. Благодаря этому, а также тому, что она легко режется, монтаж осуществляется довольно просто и проходит без использования тяжелой техники и выполняется в ручную.
Между собой трубы Прагма соединяются установкой друга друга в имеющийся раструб, который предварительно очищается от загрязнений и масел. Для уплотнения используется резиновое кольцо, которое для удобства при работе смазывают мыльным раствором. Для соединение c трубами других типов необходимо выполнить эти же действия, но придется использовать переходный адаптер.
Резка осуществляется по пазам между двумя складками гофры, без снятия фаски в местах срезов. Для соединения отрезков в случае отсутствия раструба, специалисты рекомендуют использовать надвижные муфты.
Необходимо помнить, что прокладка трубопровода при температуре не ниже -20. Опираться, то есть лежать, он должен на плоское основание из выравненного грунта или подготовленной песчаной подушки.
При монтаже труб Прагма больших диаметров используются специальные механические приспособления, на данном видео продемонстрировано как это делается.
https://youtube.com/watch?v=hxHe5EuwTBk
Как ухаживать за полипропиленовыми трубами
В плане ухода за системами отведения из ПП также есть свои тонкости. Как и прочие изделия, пластиковые элементы нуждаются в очистке и профилактике, чтобы это неприятное явление случалось как можно реже.
Чтобы прочистить трубу в основном применяются средства, в основе которых щелочи и кислоты (порошок или гель). Если в сливе уже есть вода, то лучше всего воспользоваться гелем, который без особых сложностей проникнет к месту засора. Гели зачастую изготавливаются на основе кислот, поэтому с их помощью можно с лёгкостью расправиться с засором в мойке или ванной (то есть там, где чаще всего застревают волосы или мыльные отложения).
Образовавшийся засор удаляется и альтернативным способом – используя специальный сантехнический трос. Но здесь нужно быть внимательным с инструментом – на его конце должна быть пружинистая насадка, да и рабочее сечение трубы также играет роль. Бывают также тросы с металлической щёткой на конце, которая ещё быстрее справится с засором, но царапает внутреннюю поверхность изделия. А отложениям свойственно быстрее накапливаться на шероховатых стенках используемых труб.
Tрубы Прагма для строительства наружных безнапорных сетей бытовой и ливневой канализации.
Трубы Прагма (Pragma) с двойной структурированной стенкой изготовлены из полипропилена блок-сополимера. Внешняя поверхность ПП труб Прагма — гофрированная, двустенная труба, цвет — рыжий, внутренняя поверхность трубы — белая. Кольцевая жесткость безнапорных труб Прагма не менее 8 кН/м2, что соответствует эксплуатационному классу Т по Российской классификации. Полипропиленовая гофрированная труба Pragma поставляется в отрезках по 6м, в комплекте с раструбом и уплотнительным кольцом.
Канализация — совокупность санитарно-технических сооружений и мероприятий, обеспечивающих прием, отвод и очистку сточных вод, а также атмосферных осадков с территории промышленных предприятий и населенных пунктов, включая их ликвидацию либо утилизацию осадка.
Производство трубы Прагма (Pragma) методом двойной соэкструзии дает возможность одновременно производить наружный гофрированный слой трубы и внутренний гладкий. Рыжий гофрированный наружный слой трубы Прагма соответствует европейским традициям визуальной идентификации предназначения трубы. Внутренний белый — обеспечивает отличный мониторинг повреждений трубы во время эксплуатации специальными устройствами.
Гофрированные канализационные трубы Прагма производятся по внешним и по внутренним диаметрам. Габаритные размеры, диаметры и вес труб приведены в таблице:
| Трубы Прагма | |||||
| D(DN)наружн.диам., мм | d, внутр. диам.,мм | Вес, кг | D(DN)наружн. диам., мм | d, внутр. диам., мм | Вес, кг |
| 160 | 139 | 7,14 | 225 | 200 | 14,10 |
| 200 | 174 | 10,44 | 282 | 250 | 17,58 |
| 250 | 218 | 17,58 | 340 | 300 | 28,50 |
| 315 | 276 | 31,08 | 455 | 400 | 49,74 |
| 400 | 348 | 43,74 | 569 | 500 | 75,0 |
| 500 | 435 | 72,06 | 683 | 600 | 126,48 |
| 630 | 548 | 99,0 | 905 | 800 | 193,14 |
| Гофрированные трубы Прагма поставляются в отрезках длинной 6 м в комплекте с уплотнительным кольцом. Цены на трубы Прагма Вы можете узнать связавшись с нашими специалистами. | 1134 | 1000 | 300 |
Делаем выводы
Чтобы выстроить качественную канализационную систему внутри дома или квартиры, а также снаружи дома, если это необходимо, нужно иметь хотя бы минимальные знания относительно качества всех элементов системы. Самыми популярными сейчас являются пластиковые трубы. Их, в основном, и покупают владельцы квартир, которые сами устанавливают всю систему внутри дома.
Относительно области применения здесь невозможно ошибиться.
Элементы для внутренних и наружных работ окрашены в разный цвет. Если речь идет о монтаже специалистами-сантехниками, то здесь на первом плане личные предпочтения. Кто-то привык работать по-старинке — с чугунными трубами, кому-то больше нравятся керамические.
Дайте нам об этом знать – поставьте оценкуЗагрузка…
https://youtube.com/watch?v=yMmjc-KQme0rel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0
- experttrub.ru
- vse-o-trubah.ru
- masstter.com
