Поворотные размеры пластиковых канализационных отводов

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

  1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
  2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
  3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
  4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
  5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
  6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
  7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
  8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
  9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

  • обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
  • двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

  • ГОСТ №18559 – для безнапорной канализации;
  • ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

  • муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
  • отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
  • тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
  • обратный клапан- ∅ 110-250, длина от 30 до 52 см;
  • двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

  1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
  2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
  3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
  4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Свойства труб ПВХ

Поливинилхлоридные трубы обладают такими качествами:

  • легкость;
  • термическая выносливость (-25оС…70оС);
  • отсутствие процессов коррозии;
  • химического окисления;
  • долговечность (в нормальных условиях срок службы более 60 лет);
  • способность после расширения принимать первоначальную форму;
  • минимальная теплопроводность.

Гладкая поверхность внутри пластиковых труб не позволяет задерживаться грязи на стенках, предотвращает заиливание, а так же размножение бактерий, устойчива к износу от движения канализационных вод с твердыми частицами (песок)

Это важное условие для самотечных сточных систем, где нет давления

Бытовая внутренняя и наружная канализационные системы могут быть полностью выполнены в ПВХ материале. Монтаж такого отвода не вызывает значительных затруднений. Трубы легковесные, разновидности соединительных деталей позволяют конструировать любые повороты и разветвления, для стыковки (склеивание, спайка) не требуется дорогостоящего энергозатратного оборудования. Однако стоит учесть, что канализация – это инженерная конструкция, которая строится со строгим соблюдением норм и правил. Исправная работа такой системы зависит от правильного подбора материала и особенностей укладки.

Классификация фитингов

Фасонные части разделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Юзается в случае, когда нереально применение обычных частей, так как трубопровод имеет маленькой изгиб.

Раструб с прокладкой размещен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник дозволяет произвести отвод от основного трубопровода и бывает последующих видов:

  • Прямой тройник (угол 90оС) с раструбами с 2-ух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба наименьшего поперечника. Ровная часть тройника вставляется в раструб соединяемой трубы.
  • Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые используют в вариантах, ежели нужно произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в 2-ух направлениях:

  • Одноплоскостная крестовина применяется при необходимости монтажа 2-ух ответвлений в одной плоскости.
  • Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в 2-ух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы 1-го поперечника на прямом просвете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца.

Соединяет две прямые части трубы.

Юзают при ремонте части трубопровода, когда покоробленную часть трубы убирают, ставят свежий отрезок, то соединяют муфтой. Муфту с гофрированием (отвод гибкий) используют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, подмене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб разных диаметров:

  • Эксцентрик надевается прямой частью на трубу большего поперечника, в раструб с кольцом уплотнительным вставляется труба наименьшего диаметра.
  • Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри.

Крышка просто снимается, является герметичной. Устанавливается для профилактики и ухода за системой в вседоступных местах. Раструб с одной стороны, иная сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться ввысь по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и дозволяет создавать чистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации.

Устанавливается в самой верхней точке стояка вертикального. Ежели в трубопроводе происходит разряжение давления, происходит стравливание через клапан.

Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и иных загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонтик (справа)

Размеры и область использования трубы

Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.

Зависимость диаметра и области использования

Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.

Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:

Для посудомоечной, стиральной машины25 мм
Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне32 мм
Обеспечение разводки канализационной системы в помещении50 мм
Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитазаОт 110 до 200 мм

Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.

Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ): высокого давления (ПВД) — для внутренней разводки канализации,
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),

поливинилхлорид (ПВХ),
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

  • резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
  • затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
  • зачистку и склеивание производят насухо;
  • при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

https://youtube.com/watch?v=RY7By-qvQGU

Виды фитингов для устройства наружных канализационных систем

Стыковочные ПВХ элементы наружной канализации, чтобы не путать, изготавливают оранжевого (коричневого) цвета. Они еще отличаются прочностью, утолщенными стенками, имеют высокий класс жесткости и большие размеры. Основные виды фасонных частей совпадают в обеих канализационных системах, изменяется лишь диаметр. Есть комплектующие, специально изготовленные для наружной системы, к ним относятся:

  • трехраструбный тройник – обеспечивает слияние трех оводов меньшего диаметра в трубу основного стока большей окружности;
  • переходник между разными диаметрами и материалами труб;
  • обратный клапан – предотвращает циркуляцию стоков в обратном направлении по причине засорения или переполнения системы. Одного клапана достаточно для наружной канализации небольшого приватного дома, но не для многоэтажки, где он может быть установлен только на отдельную квартиру;
  • сифон с двумя коленами – гидрозатворное соединение, включаемое в трубопровод перед приемником стоков;
  • седёлка – деталь, оформленная как седло с входным отверстием посередине, служит подключением дополнительного отвода к уже рабочей системе. Седёлка приклеивается, обхватывая основную трубу, а ее раструб соединяется с отводом.

Некоторые типы фасонных частей позволяют сделать отвод от действующего трубопровода

Напорная канализационная сеть с давлением 6-11 атм., предполагает применение фланцевой стыковки, то есть специальных фитингов (в основном муфт), снабженных резиновой прослойкой и болтовой стяжкой. Соединение отличается особой прочностью, защитой от протечки, возможностью быстрой дальнейшей замены.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

  • низкий вес, что облегчает их транспортировку и монтаж;
  • длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
  • широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
  • обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

  • сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
  • душ – диаметр 40 мм (уклон 1:48);
  • унитаз – диаметр 110 мм (уклон 1:20);
  • раковина – диаметр 40 мм (уклон 1:12);
  • биде – диаметр 40 мм (уклон 1:20);
  • мойка – диаметр 40 мм (уклон 1:36);
  • комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
  • центральный стояк – диаметр 110 мм;
  • отводы от центрального стояка – 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

  • раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
  • под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический приборВнутренний диаметр (мм)
Унитаз110
Ванна, душевая кабинка, мойка40 — 50
Раковина, биде40 — 50
Стиральная и посудомоечная машинка25
Комбинированный слив50
Канализационная разводка50
Стояк110
Отводы65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

  1. внутренняя канализация:
  2. наружная;
  3. напорная система;
  4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

  • Dн — внешний диаметр трубы,
  • d — внутренний диаметр,
  • Dy — усредненный показатель просвета,
  • b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

  • 25 мм — стиральные машины, посудомойки,
  • 30-47 мм — раковина в ванной, биде,
  • 38-50 мм — кухонная кабинка, ванна или душ,
  • 50 мм — разводка канализационной системы внутри здания,
  • 70-86 мм — различные отводы от центрального стояка,
  • 100-118 мм — унитаз, центральный стояк,
  • 150-190 мм — участок от центрального стояка до городских канализационной системы,
  • 200 мм — отвод стоков от бань (саун),
  • 240-300 мм — отвод стоков из бассейнов,
  • 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Стандарты на отводы

Наша компания обеспечивает промышленные предприятия соединительными деталями, изготовленными по нормам:

  • ОСТ 34-10-752-97 ‒ секторные трубодетали для тепловых электростанций, предназначены для работы в системах с давлением до 22 кгс/см²;
  • ОСТ 36-21-77 ‒ секционные сварные детали выдерживают нагрузки до 2,5 МПа;
  • ГОСТ 30753-2001 ‒ бесшовные фитинги типа 2D;
  • ГОСТ 17375-2001 ‒ крутоизогнутые колена 3D.

Документы регламентируют чертежи, материалы, технические требования. Изготавливают продукцию из сертифицированного сырья, прошедшего процедуру входного контроля. Заготовки проверяют на испытательных стендах на механические свойства.

Устройства осматривают на соответствие размерам, отсутствие/наличие внешних повреждений. Поверхность арматуры не должна содержать трещин, вмятин, брызг от металла и сварки, плен, других деформаций. Товар имеет сертификаты, паспорта качества. Поставки трубопроводных элементов осуществляют по всей России, в страны СНГ.

Виды крепежа

Сегодня производители предлагают большой ассортимент держателей, можно приобрести набор различных видов, для разводок любой конфигурации. Прежде всего они делятся по материалу изготовления. Отличаются также конструкцией и технологией крепежа.

Пластик

Пластмассовые хомуты и клипсы используются в основном для монтажа горизонтальных полимерных отводов сечением 5 см. Вместе с тем простота установки, надежность крепежа и невысокая цена расширяют их применение, как в качестве неподвижных, так и плавающих креплений.

Металл

Стальные хомуты востребованы прежде всего там, где необходима прочная и жесткая фиксация трубопровода к поверхности стен. Для защиты от коррозии производители выпускают крепежи, а также саморезы для клипс, с оцинкованным покрытием.

Клипсы

Этот вид крепежа выполняется из пластика и предназначен для монтажа легких полипропиленовых труб, чей диаметр не превышает 50 мм.

Клипса закрепляется к стене через дюбель саморезом, отвод защелкивается в лапках держателя и надежно фиксируется. Согласно нормативам, применять клипсы рекомендуется при прокладке канализации внутри помещений.

Кронштейны

Используют для крепежа сточных каналов в подвалах и подпольях. Металлические кронштейны приваривают к полу с помощью закладных элементов и устанавливают на них передвижные по высоте стойки с хомутами, что позволяет регулировать уклон прокладываемых отводов.

Другое их применение – создание необходимого отступа от стены. Специальные кронштейны создают минимальный зазор между стеной и трубопроводом, не нарушая при этом надежность и герметичность соединений.

Шпильки

С помощью этих элементов и соответствующих дюбелей хомуты прикрепляются к поверхностям стен и потолков. Представляют собой оцинкованный стальной стержень-шуруп с резьбой. Продаются как в комплекте с крепежом, так и отдельно, часто с подходящим дюбелем.

Хомуты

Конструкция хомута состоит из двух оцинкованных половинок кольца, скрепляющихся винтовыми стяжками, и приваренной к нижнему полукольцу монтажной гайкой. Внутри кольца помещена резиновая прокладка, которая предотвращает повреждение полимерных труб при сильном затягивании стяжек, и снижает воздействие вибрации и шума.

Такой вид крепежа позволяет плотно зафиксировать трубу, закрепить его через дюбеля в стену шпильками или с помощью анкеров. Трубы будут надежно зафиксированы как в горизонтальном, так и в вертикальном положении.

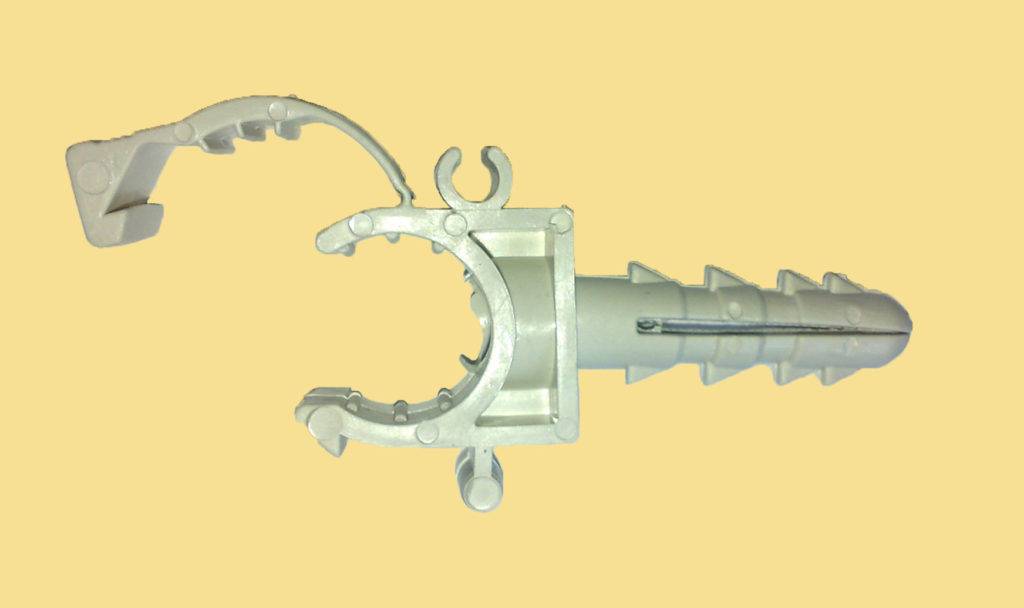

Очень удобны для монтажа хомуты из полимера, которые устанавливаются без сверления стен, с помощью дюбель гвоздей (на фото).

Отвод канализационный – правила монтажа

Рис. 10 Монтаж изделий в канализационных коммуникациях

Монтаж отводов в канализационную систему осуществляется раструбовым способом и состоит из нескольких простых операций:

  1. Труба ПВХ, от который будет происходить поворот линии, обрезается на нужное расстояние с помощью болгарки или ножовки по металлу. При этом следует следить за тем, чтобы срез был строго перпендикулярен центральной оси. Для этого можно воспользоваться листом бумаги, который оборачивают вокруг трубы и склеивают скотчем или клеем по кромке, после чего производят срез строго по линии.
  2. После обрезки внутреннюю кромку трубы очищают от заусенец, на наружной стороне делают фаску под углом 15 градусов напильником, болгаркой или наждачной бумагой. При этом следует особенно внимательно отнестись к внутренней части – за мельчайшие заусенцы могут цепляться волокнистые канализационные отходы, что приведет к забиванию канала на повороте.
  3. Аналогичным образом подготавливают поверхность наружной кромки отвода, который будет вставляться в следующую трубу – на ней делают фаску под углом 15 градусов.
  4. После обработки концы трубы и отвода покрывают технической смазкой или мыльным раствором, затем монтируют поворотный участок, вставляя отвод в трубы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
