Особенности монтажа
Пример установки в частном доме
Процесс установки горизонтального клапана канализации на примере подключения к унитазу выглядит следующим образом:
- Конец двери, противоположный раструбу, необходимо вставить в ответвление крестовины на подступенке.
- Другой конец гофры вставляется в раструб клапана.
- Демонтируется старая труба, соединяющая унитаз с стояком.
- Чтобы герметизировать стыки и упростить установку, используйте смазку для розеток или санитарный силикон.
- На отвод унитаза наносится гибкая гофра.
Установленная таким образом ставня надежно защитит квартиру от затопления канализацией.
Источник – https://strojdvor.ru/kanalizaciya/kanalizacionnyj-zatvor/
Сфера использования и особенности
Трап — это приспособление, которое выполняет ряд важных функций. Рассмотрим основные из них:
- подключение сантехнического оборудования к канализационной коммуникации;
- фильтрация жидкости, перед её утилизацией;
- удаление воды в систему отвода стоков;
- создание затвора, который препятствует проникновению канализационных газов в комнаты.
Для того чтобы подвести сантехприбор к канализационной сети, применяются разнообразные по конструктивному исполнению сифоны. Сифон с гидрозатвором невозможно использовать в случае, если необходимо удаление воды в канализационную систему с поверхности пола душевых или же бань. Установка сифона с гидрозатвором невозможна в таком случае по ряду причин, однако, основная из них — недостаток пространства.
В таких ситуациях принято использовать канализационный трап, который является не менее эффективным приспособлением. Он обеспечивает эффективное удаление воды с горизонтальной поверхности.
Это связано с тем, что попаданию канализационных газов в помещение, препятствует вода, которая располагается в затворе. При постоянной эксплуатации уровень воды остаётся неизменным, так как пополняется время от времени. Соответственно, при периодическом использовании вода, расположенная в сливном трапе с гидрозатвором попросту высохнет, в результате чего откроется путь для канализационных газов и они начнут проникать в помещение. Для этих случаев и необходим канализационный затвор сухого типа.
Кроме этого, пересыхание или срыв гидрозатвора могут вызвать следующие обстоятельства:
- тёплый пол;
- высокая температура воздуха в комнате;
- неправильное обустройство канализационной коммуникации.
Стоит отметить, что даже установленная по всем правилам фановая вентиляция не всегда поможет при пересыхании водяной пробки. Поэтому единственно верное решение при таких обстоятельствах — сухой гидрозатвор.

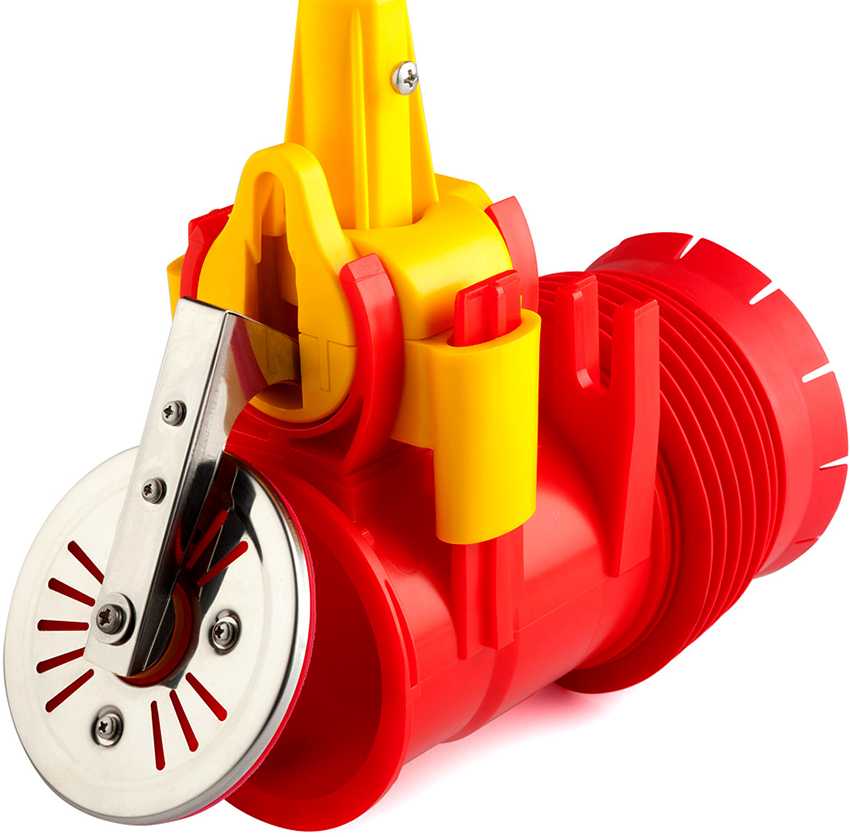

Механический канализационный затвор: устройство и принцип действия
Общую защиту от затопления может обеспечить канализационный затвор с механическим приводом, установленный на канализационный магистральный трубопровод. Канализационные затворы производят под следующие диаметры труб: DN 100-200мм.
Выпускают следующие разновидности таких устройств:
- однокамерные;
- однокамерные, имеющие ручную фиксацию заслонки;
- двухкамерные, оснащённые ручным управлением заслонки одной камеры;
- однокамерные затворы, предназначенные для вертикальной установки;
- затворы, предназначенные для переливных колодцев.
Однокамерный механический затвор используется для условно чистых стоков, не содержащих фекальные массы. Канализационный затвор двухкамерный может применяться для сточных вод с фекальными массами.
Канализационные механические затворы могут быть установлены в подвальном помещении, перед выходом внутренней канализации во внешнюю магистральную трубу и в наружном приямке сооружения. Такие варианты установки затворов позволяют разделить внутреннюю и наружную канализационные системы.
Рассмотрим конструктивные составляющие затвора механического типа.
Основная часть — это корпус, изготовленный из полимера ABS, с входом с раструбом и гладким выходом, расположенными с перепадом высот по центру. Стрелка, нанесенная на раструбный вход, указывает направление движения фекальных стоков.
В корпусе предусмотрен установочный паз, в который вставляется механическая заслонка, изготовленная из коррозионноустойчивой профилированной стали. Заслонка устанавливается вплотную к передней части устройства. Вогнутая сторона заслонки направлена к входу в затвор.
В заслонке расположен полипропиленовый подрамник. Он имеет закреплённую в верхней части ось вращения и резиновую манжету, установленную по диаметру пропускного отверстия.
Для обеспечения возможности монтажа заслонки с подрамником внутрь затвора и периодического технического обслуживания устройства предусмотрен монтажный лючок, выполненный из полимерного материала ABS. Лючок используется и при необходимости очистки горизонтального участка, расположенного от затвора до приёмного колодца наружной канализации.
Канализационный затвор механический работает по следующему принципу:
- Нормальное положение заслонки – закрытое.
- При сливе канализационных вод стоки проходят через затвор, открывая заслонку, которая при этом отклоняется от вертикальной оси.
- После завершения слива заслонка под воздействием силы гравитации стремится принять начальное положение и закрывается.
Для обеспечения бесперебойной работы механического затвора необходимо периодически осуществлять его техобслуживание, которое подразумевает промывку устройства значительным количеством воды. Для этого можно, например, вылить в унитаз одно-два ведра воды. Промывку необходимо производить весной, перед таянием снега, осенью, перед началом выпадения обильных осадков, и перед отъездом на длительный срок.
Разновидности гидравлических затворов в зависимости от конструкции
В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.

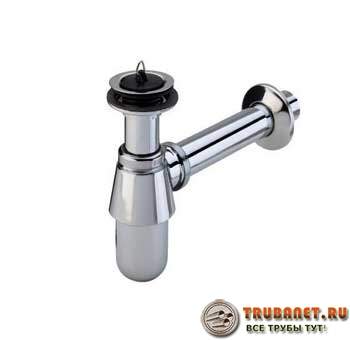

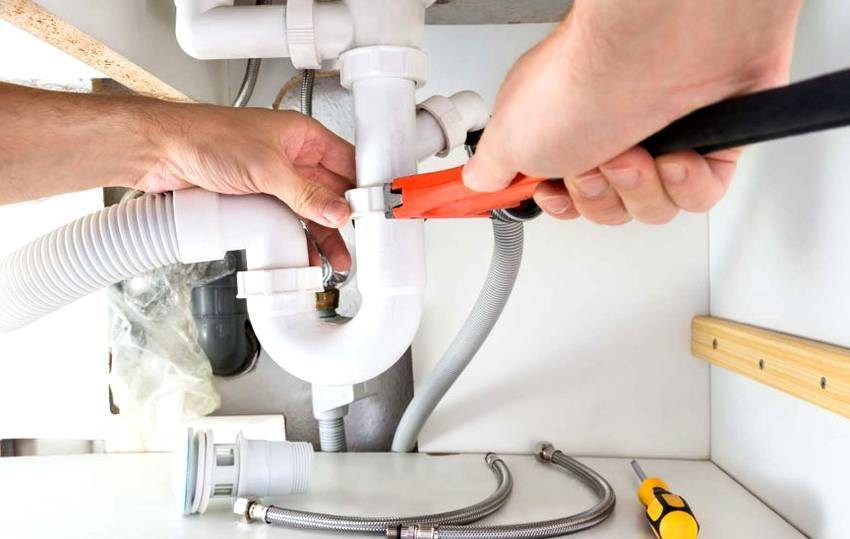

Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.
Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.
Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.
Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию
Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.
Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
- Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
- Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
- Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
- Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Что это такое, устройство, принцип работы, функции
Сухой затвор — это устройство, являющееся элементом системы по сбору и отведению сточных, талых или дождевых вод. В душевых трапах затвор располагается внутри сифона, который представляет собой трубку с резьбой, располагаемой с обеих сторон, производится чаще всего из полипропилена или пластика. Резьбовые соединения обеспечивают с одной стороны крепление к сантехническому прибору и с другой — выход в канализационную систему. Данные элементы нередко называют «сухими сифонами».
Сухой затвор для трапа вертикальный Viega. Фото Петрович
Внутри затвора располагается заслонка (клапан) в форме мембраны, поплавка или маятника, которая работает как клапан. Заслонка (клапан) открывается под давлением сточной воды, которая уходит в канализационную систему, затем заслонка закрывается. Заслонка выполняет основные функции всей конструкции для сбора и отведения воды. Прежде всего, она перекрывает сечение трубы и предотвращает прохождение запахов из канализации в помещение.
В гидравлических затворах функцию клапана выполняет вода, но ее высыхание при длительном простое приводит к тому, что устройство перестает выполнять собственные функции. Поэтому гидравлические затворы подходят только для оборудования, которое эксплуатируется постоянно. Сухие затворы являются отличным решением для любых конструкций, поэтому они и пользуются повышенным спросом.
Важным отличием (и одновременно основным достоинством) сухих затворов в сравнении с другими видами оборудования является то, что они не пропускают стоки в обратную сторону, что исключают затопление помещения. Особенно это актуально для помещений, располагаемых на нижних этажах многоквартирных зданиях. Кроме этого, сухие затворы предотвращают попадание крупного мусора в канализационную систему.
Видео, пример устройства
А в следующем ролике показано, как можно доработать покупной трап своими руками и он точно будет сухой и незамерзающий.
Принцип работы сифона
Расположение устройства не оказывает влияние на его предназначение, которым является:
- компенсация гидроударов для того чтобы ограничить нагрузки на схему самотечной канализации сточных вод;
- отведение попадания воздуха с неприятным запахом из сточной системы в жилые помещения.
В том случае, когда гидрозатвор для канализации подобран правильно и установлен в ванной с соблюдением всех требованием, в помещении нет неприятного запаха из канализационных сетей, и ее работа не будет иметь каких-либо сбоев долгое время. Это благодаря знаниям о работе гидрозатвора в канализации и его правильному применению.
Конструктивно затворные приспособления имеют различия, но, по сути, данная конструкция представляет собой изделия из труб, на изгибах которых сохраняется вода, которая перекрывает просвет по внутреннему диаметру.
Внутри трубы постоянно находится пробка из воды, которая время от времени обновляется. При долгом перерыве вода в гидрозатворе постепенно испаряется, из-за чего в помещение открывается доступ запахам из канализации. С данным фактором могут столкнуться владельцы дачных домов, которые посещаются периодически.
Среди элементов канализационной системы существует взаимосвязь. К примеру, фановая труба необходима для того, чтобы предотвратить «срыв гидрозатвора» — втягивания воды в стояк во время спуска за счет уравнивания давления в канализационной трубе. Для данной задачи применяются также и воздушные клапаны разнообразных конструкций. Их используют во время отсутствия в здании фановых труб.
Основные технические характеристики
Перед тем, как приобрести сухой канализационный трап, необходимо изучить его технические характеристики
В первую очередь стоит обратить внимание на такие моменты:
- расположение отвода;
- показатели сечения отвода;
- высота;
- пропускной коэффициент.
Отвод у трапов для душа с сухим затвором может иметь два варианта расположения:
- вертикально;
- горизонтально.
Следующий фактор, на который стоит обратить внимание — показатель сечения отвода. На сегодняшний день в продаже можно встретить приспособления, которые имеют диаметр 50 и 100 мм. Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа
На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см
Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа. На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см
Основные функции гидрозатвора
Гидрозатвор – это сифон, который устанавливается вблизи от точек слива канализации (под мойку, ванну, душевую кабину). Он выполняет следующие функции:
- предотвращает попадание запахов из канализационной системы в помещение;
- препятствует распространению звука слива воды;
- не допускает попадания опасных газов (аммиака и метана);
- при пожаре предотвращает распространение огня по канализации.
Используется он не только в бытовом применении, но и при обустройстве промышленных систем водоотведения и создании ливневых стоков.
В случае возможности попадания в канализацию воспламеняемых веществ для повышения пожарной безопасности и предотвращения возгорания в трубопроводе обязательно делается колодец с гидрозатвором.
Как выбрать обратный клапан для канализации 50 мм и более
При выборе типа устройства следует руководствоваться особенностями канализационной системы. В зависимости от этого подбираются размер обратного клапана для канализации, материал изготовления и диаметр раструба.
Размер обратного клапана подбирается в зависимости от типа канализационной системы.
Выбирая конкретную модель, необходимо убедиться в надежности приспособления, которое должно быть изготовлено из прочного, стойкого к негативному воздействию агрессивной среды материала. Обратный клапан обязан легко монтироваться и быть простым в обслуживании. Лучшими в этом плане являются модели со съемной крышкой, которая необходима для чистки корпусных элементов.
Надежность работы автоматического механизма для перекрывания сечения трубопровода в момент обратного течения жидкости является гарантией долговечности приспособления. Следует отдавать предпочтение моделям с возможностью осуществления ручной регулировки на случай возникновения аварии.
Диаметр раструба подбирается исходя из размера трубопровода. Не стоит выбирать больший или меньший размер сечения устройства, поскольку понадобится использование переходников. Это нарушит слаженный механизм функционирования всей системы, снизив пропускную способность трубопровода. Однако обратный клапан 32 мм для канализации выбирается диаметром 50 мм, к нему подбираются необходимые переходники.
Какой выбрать
Существует несколько рекомендаций, которые помогут выбрать трап с оптимальными параметрами. При выборе необходимо учитывать несколько критериев:
Направление выхода в канализационную систему. Вертикальные трапы в большей мере подходят для частных домов, горизонтальные — для квартир.
Материал. Необходимо выбирать износостойкие и прочные изделия, обеспечивающие герметичное соединение с полом.
Диаметр. Стандартным показателем для российских канализационных систем является 50 мм., для помещений индивидуального пользования этого будет достаточно. Для душевых кабин общественного типа рекомендуется конструкции с отводами диаметром от 100 мм.
Тип конструкции. Рекомендуется выбирать трапы со сборной конструкцией. В таком случае возможно снять верхние элементы и выполнить прочистку.
Трап для душа Viega Advantix 452452 100×100 мм сухой затвор. Фото Леруа Мерлен
Высота должна составлять от 90 до 150 мм. От данного показателя зависит, на сколько сантиметров необходимо будет поднять уровень пола. Чем выше конструкция, тем бОльшей пропускной способностью она обладает. В продаже возможно найти практичные регулируемые по высоте модели.
Внешний вид, дизайн. Необходимо выбирать трап, декоративная решетка которого будет сочетаться с интерьером помещения, подходить по цвету и размерам к напольному покрытию.
Принцип работы канализационного насоса
Работа оборудования заключается в попадании сливной жидкости с продуктами отходов в резервуар. При достижении стоков определённого уровня в резервуаре устройства срабатывает механизм принудительной откачки (с помощью поплавка). Вслед за ним начинает функционировать измельчитель, который дробит на мелкие части крупные фракции канализационных отходов.
При эксплуатации насоса в помещении отсутствуют неприятные запахи. Это обусловлено герметичностью корпуса, наличием обратного клапана и угольного фильтра.
Дополнительного обслуживания агрегат не требует. Вполне достаточно промывать периодически резервуар.
Нюансы, возникающие при эксплуатации
Как и любое другое оборудование, насос имеет некоторые несовершенства, основным из которых является зависимость от бесперебойного электропитания.
Выбор гидрозатвора для канализации
Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:
- По материалу изготовления.
Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.
Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.
1.2.
Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.
Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения
1.3.
Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.
Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4
Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается
1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.
- По специальным качествам.
2.1. Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.
2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.
2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.
При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.
Смотреть видео
Сухой сифон – удобно, надежно, практично!
Принцип работы сухого затвора
Более современным аналогом обычного сифона служит сухой затвор. Конструктивно он представляет собой трубку из высокопрочного пластика с обратным клапаном внутри. По обоим краям находятся монтажные муфты. В зависимости от особенностей подключения могут потребоваться дополнительные элементы: угловые переходники, прямые переходники, воронка.
Технические особенности работы сухого сифона можно рассмотреть на модели HepvO известного английского производителя сантехнического оборудования McAlpine. Корпус сифона выполнен из пластика. Внутри вмонтирована трубка из материала с молекулярной памятью. При прохождении сточных вод мембрана открывается и пропускает поток, сразу же после этого трубка закрывается и блокирует воздух, который может попасть из канализационной трубы в помещение. Во время, когда сифон с сухим затвором не используется, мембрана плотно сжата и герметизирует слив.
Преимущества сифона с сухим затвором HepvO:
компактные габариты и возможность установки горизонтально, вертикально, под наклоном, что позволяет сэкономить место и упрощает монтаж, однако важно соблюдать направление потока;
клапан сифона с сухим затвором выполнен из полимерного материала с молекулярной памятью, благодаря чему он быстро возвращается в первоначальную форму;
гигиеничность: на поверхности полимера, из которого выполнен клапан, не размножаются болезнетворные бактерии и микроорганизмы;
высокая пропускная способность;
обеспечивает защиту от срыва гидрозатвора;
более высокие показатели работоспособности;
не закупоривается при попадании жира в систему;
работает бесшумно.
Сифон с сухим затвором работает безупречно за счет наличия воздушной пробки, и является идеальным решением для ванных комнат, кухонных моек в неотапливаемых помещениях, например, в загородных коттеджах или дачных домах. При низких температурах вода в обычном сифоне превращается в лед, а это может стать причиной поломки оборудования. Помимо этого, данный вид сантехнического оборудования рекомендован в регионах с жарким климатом. При нечастом использовании водяная пробка в обычном сифоне может испаряться и неприятный запах из канализации просочится в помещение. Сухой затвор в таких условиях эксплуатации будет работать безупречно.
Существует несколько вариантов сифонов с сухим затвором. Различие моделей в назначении и конструкции. Для раковин, унитазов, биде, ванн, душевых кабин, фильтров для очистки воды, стиральных и посудомоечных машин используются разные сифоны.
