Канализационный обратный клапан

Какие задачи выполняет такая деталь для фанового изделия?

Зловонные ароматы из канализационной трубы являются самым распространенным явлением. Те, кто постоянно сталкивается с такой проблемой, выделяют основную причину этому недостаточный сток. Но это заблуждение. Причина совсем в другом. Чтобы понять причины такого следствия, нужно рассмотреть, каким образом канализационная система выполняет свои задачи, а именно стояк канализации.

В то время, когда унитаз, душевой бокс или ванна на слив, очень большие объемы воды движутся в направлении стояка по канализационным трубам. В то время, когда такие объемы имеют способность полностью закрыть сечение трубопроводной системы, зачастую создается разрежение. Это своеобразное давление, а соответственно все запахи из стояка и канализационных изделий проходят в жилое помещение.

фановая труба для унитаза

Обычная ситуация, когда зловонные ароматы проникают в помещение через легкие для них пути, а именно через унитазы или ванны, где сифоны мало заполнены водой. Если произвести монтаж фанового изделия, тогда можно все кардинально поменять, хоть и не будет результат идеальным, но все же. На это влияет множество факторов, в большинстве случаев, это из-за конструктивных особенностей.

После установки такой фановой детали, воздушная масса будет двигаться по той же траектории, где есть минимальное сопротивление, то есть по фановому изделию. Но когда такое изделие нельзя разместить на кровле достаточно высоко или из-за конструкции здания имеется много переломов трубопроводной линии, тогда поможет справиться с проблемой специальный клапан для фанового изделия.

Рекомендуем: Шумоизоляция стояка в квартире своими руками

фановая труба для канализации

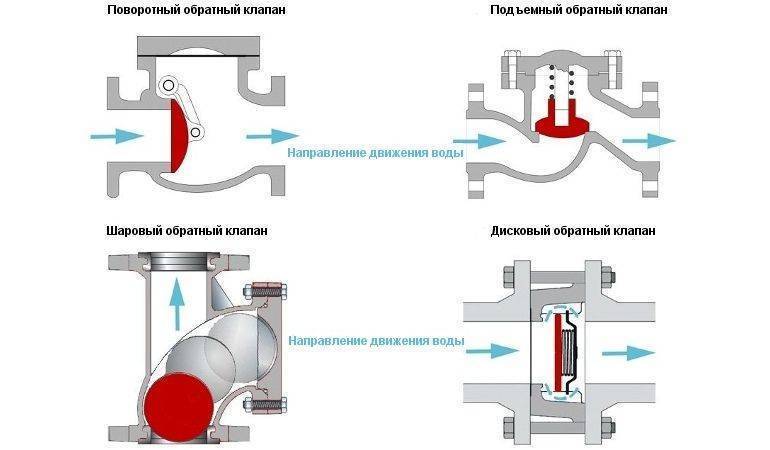

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

  • Ваша квартира расположена на первом или втором этаже.
  • Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
  • Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
  • По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

  • Патрубки, через которые сливаемая вода входит в клапан и покидает его.
  • Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
  • Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
  • Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

  • Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
  • Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

  • Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
  • Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
  • Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап – выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап – выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

Инструменты:

  1. Болгарка с отрезным диском.
  2. Острый твердый нож для снятия фаски.
  3. Масло, паста для смазки.
  4. Молоток и плоская доска.
  • В месте монтажа очищаем пространство для работы.
  • Замеряем длину устройства, чтобы он влез в заготовленное пространство.
  • Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
  • Уплотнительное кольцо также следует обработать.
  • Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
  • С небольшим усилием, но резко втыкаем трубу в дроссель.
  • Затем проверяем, не задралась ли резинка в приборе.
  • С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

  • Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
  • Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
  • Компенсатор вставляем в трубу, а затвор с другого края.
  • Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор – с другой стороны.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Правильное и неправильное расположение

У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.

Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.

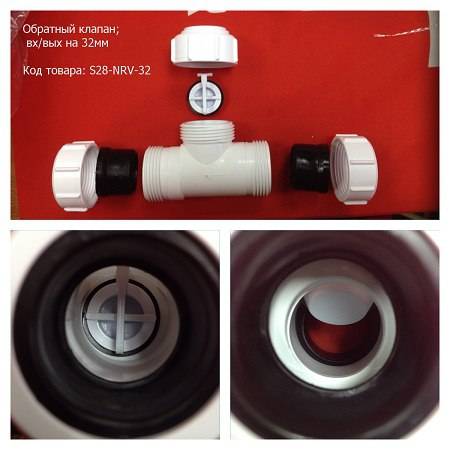

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать — для этого нужно только снять 2 или 4 болта на крышке клапана.

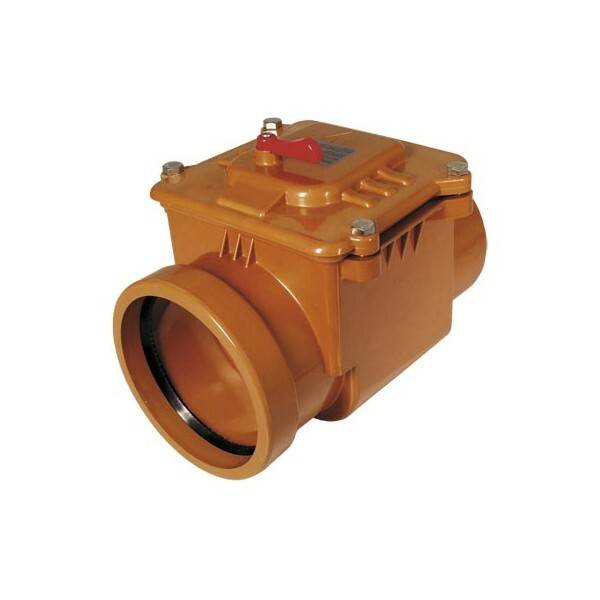

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Обратный ПВХ клапан не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Причины засоров в канализации

В статье о способах прочистки канализации мы уже рассказывали о том, какие могут быть причины засорения трубопровода. В данном случае таких причин может быть четыре:

  1. Основная причина таких ароматных «сюрпризов» заключается в недобросовестном отношении жильцов, живущих этажами выше, к своим соседям снизу. Они частенько бросают в канализацию посторонние предметы, что и приводит к образованию пробок.
  2. Вторая причина может быть от неправильного уклона труб. Из-за этого скорость стоков может замедляться, благодаря чему крупные отходы процесса человеческой жизнедеятельности накапливаются в определённых местах и полностью перекрывают проход. Безграмотно проведённый трубопровод может и ускорять сход стоков, которые просто не будут успевать унести с собой всю грязь.
  3. Износ системы канализации также содействует постепенному накоплению осадка на внутренних стенках труб.
  4. Горизонтальные отводы, которые установлены под прямым углом способствуют то замедлению, то ускорению потока.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

  1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
  2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
  3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Исследование образцов

Я рассказал, где и как применяются обратные канализационные клапаны, но не упомянул о том, какими они бывают и сколько стоят. Поспешу исправить этот недочет. В качестве объекта для исследования я остановлюсь на продукции компании Hutterer & Lechner — не самой дешевой, но, безусловно, одной из наиболее качественных на постсоветском пространстве.

Затвор для стиральной машинки HL3.

ПараметрЗначение
МатериалПолипропилен
Диаметр3/4 дюйма
СоединенияНакидная гайка с прокладкой, штуцер для шланга
Рабочая температура95С
НазначениеПредотвращает попадание стоков в стиральную машину без собственного клапана
Розничная цена664 р.

50-миллиметровый клапан HL4.

Устройство и размеры изделия.

ПараметрЗначение
МатериалПолипропилен
Диаметр50 мм
СоединенияГладкая труба, раструб с кольцевым уплотнителем диаметром 50 мм
Рабочая температура95С
НазначениеУстановка перед умывальником или ванной (работает со стоками без крупных взвесей и фекалий), вертикальная или горизонтальная
Пропускная способность1,36 литра в секунду
Розничная цена2412 р.

110-миллиметровый клапан HL 710.0.

Устройство и размеры.

ПараметрЗначение
МатериалУдаропрочный пластик ABS
МонтажГоризонтальный
СоединениеРаструб с кольцевым уплотнителем диаметром 110 мм
НазначениеУстановка в колодце на край выпуска
Рабочая температура60С (кратковременно 80С)
Рабочий напор противотокаДо 5 метров
Вес720 г.
Розничная цена7257 р.

Проходной HL710.

Устройство и размеры.

ПараметрЗначение
МатериалABS
СоединенияГладкая труба и раструб с кольцевым уплотнителем диаметром 110 мм
НазначениеУстановка в разрыв трубы. Предназначен для стоков без фекалий
Рабочий напорДо 5 метров
Рабочая температура60С
Вес2,02 кг
Розничная цена7258 р.

HL710.1 с ручным управлением заслонкой.

Устройство и размеры затвора.

ПараметрЗначение
МатериалABS
НазначениеУстановка в разрыв трубы. Не предназначен для фекальных стоков
СоединенияГладкая труба и раструб диаметром 110 мм
Рабочий напорДо 5 метров
Вес2,18 кг
Розничная цена11318 р.

Двухкамерный затвор HL710.2.

Устройство и размеры.

ПараметрЗначение
МатериалABS
НазначениеУстановка в разрыв трубы. Работает с фекальными стоками
СоединенияГладкая труба и раструб с уплотнителем диаметром 110 мм
Рабочий напорДо 5 метров
ОсобенностиДва люка для обслуживания, ручное управление одной заслонкой
Вес3,23 кг
Розничная цена15798 р.

Электрифицированный клапан HL710.2 ЕРС.

Устройство и размеры.

Старший в модельном ряду HL клапан снабжен электроприводом с питанием от сети напряжением 220 вольт и аккумулятора, обеспечивающего автономность до 7 суток. Присоединение — раструбное, под диаметр 110 мм. Кроме того, производитель предлагает затворы диаметром 160 и 200 мм.

Вот наиболее интересные потребителю особенности прибора:

  • Усилие закрытия благодаря 300-ваттному электромотору достигает 50 кгс. Попавшие между заслонкой и седлом крупные фракции стоков не могут помешать ее закрытию: они просто-напросто перемалываются;
  • Время закрытия заслонки составляет 11 секунд;
  • Блок управления со стандартным кабелем может быть вынесен на 6 метров от затвора;
  • Заслонка может быть закрыта принудительно не только вручную, но и с пульта;
  • Устройство клапана предусматривает только горизонтальную установку.

Розничная стоимость затвора составляет 102970 рублей.

Стоимость приведенных мной в качестве образцов изделий — скажем так, далеко не бюджетная. Чтобы не напугать читателя предстоящими расходами, я познакомлю его с парой клапанов отечественного производства.

ТП 85.100.

Устройство и размеры.

ПараметрЗначение
МатериалПВХ
СоединенияГладкая труба и раструб, 110 мм
НазначениеВнутренняя и наружная канализация
МонтажГоризонтальный, вертикальный
Розничная цена1660 р.

Изделие с лаконичным названием «обратный наружный клапан 110 мм».

Этот клапан новосибирского производства тоже предназначен для внутренней и наружной канализации. Как и предыдущее устройство, он предусматривает ручную фиксацию заслонки в закрытом состоянии и возможность обслуживания через технологический люк.

В отличие от ТП85, здесь для вскрытия лючка понадобится инструмент — рожковый или торцевой ключ. Стоимость клапана еще более привлекательна: он обойдется покупателю всего в 1500 рублей.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
