Каркас для гипсокартона на потолок: разметка, обрешетка, монтаж

Разметка креплений на потолке

Согласно технологии монтажа подвесного гипсокартонового потолка, первое, что необходимо сделать – нанести разметку:

Так, на стены наносят идеально ровную горизонтальную линию, которая станет чертой потолочного уровня. Для этого используют длинный строительный уровень или водный уровень (ватерпас). Наиболее приемлемая длина уровня составляет полтора-два метра, при этом у него должно быть четыре полоски в смотровом окошке – две с одной стороны от пузырька воздуха и две с другой стороны. При соблюдении данных требований к инструменту, точность разметки гарантирована.
При завершении очерчивания линии, ее конец должен сойтись с ее началом, при этом малейший ее сдвиг не допустим. При нанесении разметки в углу помещения при помощи строительного уровня, следует придерживаться правил работы с гидроуровнем. Для этого, когда метки наносятся на смежные стены, уровень следует размещать как на поверхности этих стен, так и в углах распор.

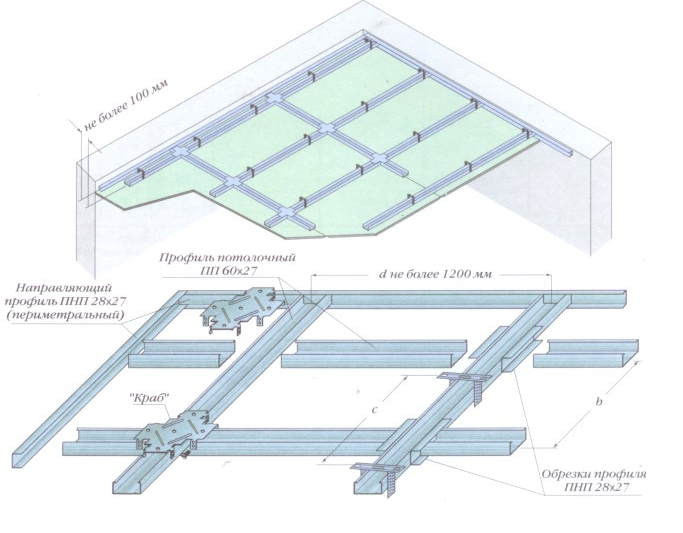

Схема технологии при монтаже гипсокартонового потолка

Определение расположения листов на потолке

Если на стене мы делаем заводские кромки листов вертикально, и листы расставляем исходя из этих соображений, то на потолке листы могут располагаться в любом направлении. Привязываться к направлению источника света (как в укладке ламината) мы не будем, в расчете на то, что стыки не будут видны, а поверхность получится гладкая и ровная.

Лист гипсокартона имеет ширину 1,2 м, длину 2,5 или 3 метра. Значит, имеет смысл листы располагать так, чтобы было как можно меньше погонных метров стыков, ведь именно это и является слабым местом в гипсокартонных системах.

Если длина листов не перекрывает короткую сторону потолка и надо делать поперечные стыки, то их надо ставить вразбежку. То есть поперечный стык не должен продолжаться на соседних листах. Отступ между поперечными стыками на соседних листах должен быть не менее 400 мм.

Выравнивание потолка гипсокартоном

Выравнивание потолка гипсокартоном без каркаса и профиля возможно, если перепады на основании потолка меньше 5-ти см. многие мастера считают, что это не практично, листы крепить непосредственно на сам потолок.

И всё же для того чтобы выровнять потолок гипсокартоном, следует:

Изначально требуется базовое перекрытие потолка под гипсокартон подготовить, освободив от штукатурки, пыли и очистив от грибка и плесени.
После этого, потолочное перекрытие обильно покрывают грунтовкой с антисептиком. Будет очень хорошо, если это сделать дважды и дождаться полного высыхания. Двухслойная грунтовка даст больший эффект, чем в 1 слой. Для достижения высыхания потребуется хорошее проветривание.

Процесс нанесения грунтовки на потолок

Для того чтобы прикрепить лист гипсокартона, следует ГКЛ нарезать на полосы шириной до 10 см. и сделать на потолке решетку. Полосы на потолочное перекрытие крепятся при помощи клея.
После высыхания клея требуется решетку проверить на практичность (крепко ли держится полоска ГКЛ на потолке?).
Крепление гипсокартона к потолку без каркаса происходит при помощи зубчатого шпателя и клеевого состава. После нанесения клея на полоски следует сразу же приклеить лист гипсокартона и плотно прижать его. Подержать некоторое время и отпустить. Лист должен приклеиться к полоскам на потолке.

Крепление гипсокартонного листа к потолку

После полного высыхания клея, можно приступать к нанесению шпаклевки на потолок и дальнейшего декорирования потолка краской или поклейки обоев на гипсокартон.

Нанесение шпаклевки

Определение расположения профилей СD

Профили CD для крепления гипсокартона на стене мы ставили с шагом 400 или 600 мм, т.е. кратным ширине листа. На потолке же, есть несколько вариантов:

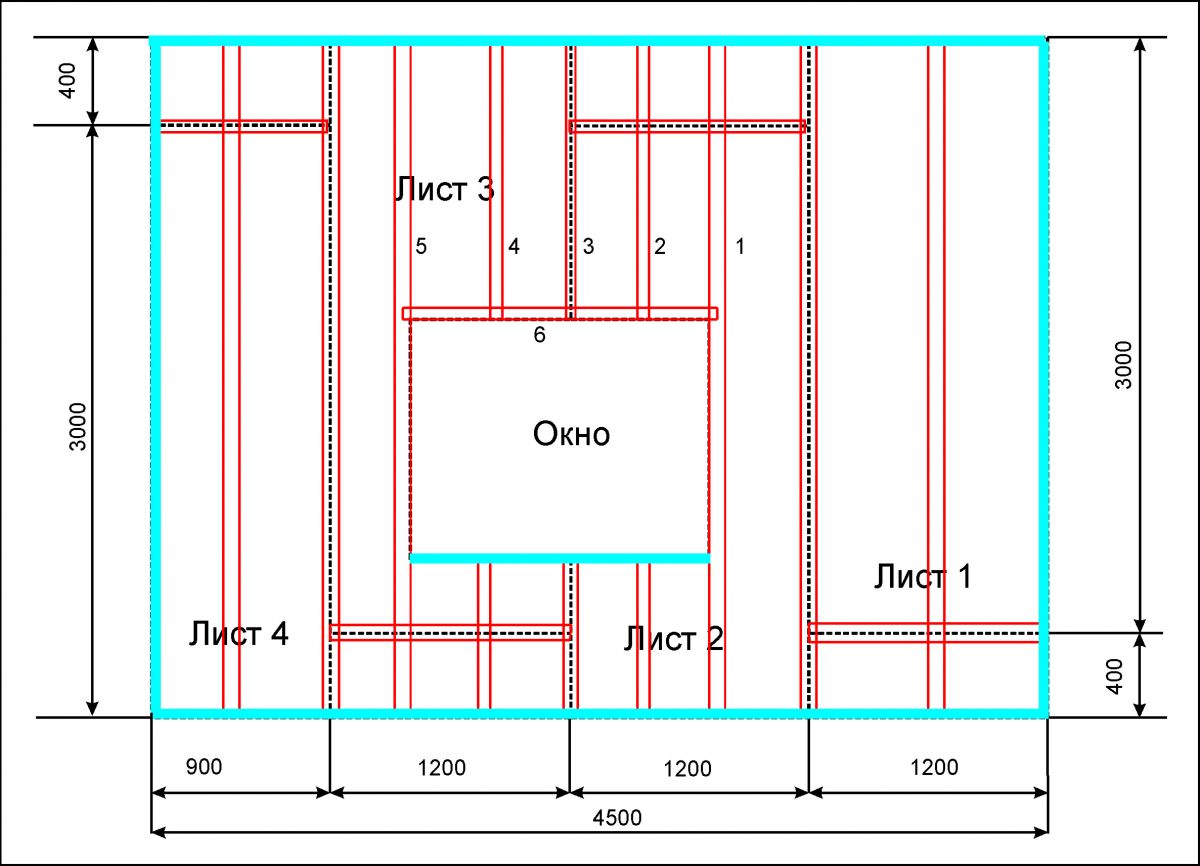

1. CD (красным) располагаем через 600 мм вдоль листов, а для поддержки больших пролетов делаем перемычки из CD (зеленым) с шагом 600 мм (приблизительно). Поперечные стыки надо организовать так, чтобы они приходились на перемычки (желтым) Таким образом, каркас будет выглядеть, как квадраты 600*600.

2. Профили CD (красным) ставим через 400 мм, также вдоль листов. Отпадает необходимость в перемычках, за исключением поперечных стыков (желтым).

3. Профили CD (красным) располагаем через 500 мм, т.е. кратным длине листов 2,5 м или 3 м. Только CD расположены не вдоль, а поперек листов: т.е. заводская кромка не имеет опоры.

Все эти три схемы вполне жизнеспособны. Я рекомендую выбирать схему раскладки профилей исходя из габаритов потолка и конструктивных особенностей перекрытия. Также лучше учитывать, что длина профилей 3 или 4 метра: применение цельных профилей с минимальными обрезками может оказаться решающим фактором в размещении профилей на потолке.

Если перекрытие железобетон, то любая из трех схем будет хорошо работать. Если в первой схеме надо закрепить (и купить) большое количество перемычек, во второй схеме надо закрепить много подвесов, то в третьей схеме наблюдаем некоторую золотую середину.

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.

Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка – схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.

Как составить чертеж?

Составление схемы каркаса является важным этапом обустройства потолка. От того, насколько правильно будет спланирована конструкция, зависит ее надежность и долговечность. Итак, что нужно сделать, чтобы составить грамотный чертеж, не будучи архитектором или дизайнером?

Измерить длину каждой стены, высоту углов, центра.
Выбрав низкий угол в комнате, начинайте отмерять расстояние между будущим подвесным потолком и поверхностью. Длина зависит от того, какие именно коммуникации вы будете размещать, какое освещение планируется использовать. Например, 5 сантиметров вполне достаточно, если нужно просто уложить проводку. Монтаж вентиляционных каналов и труб потребует больше пространства.

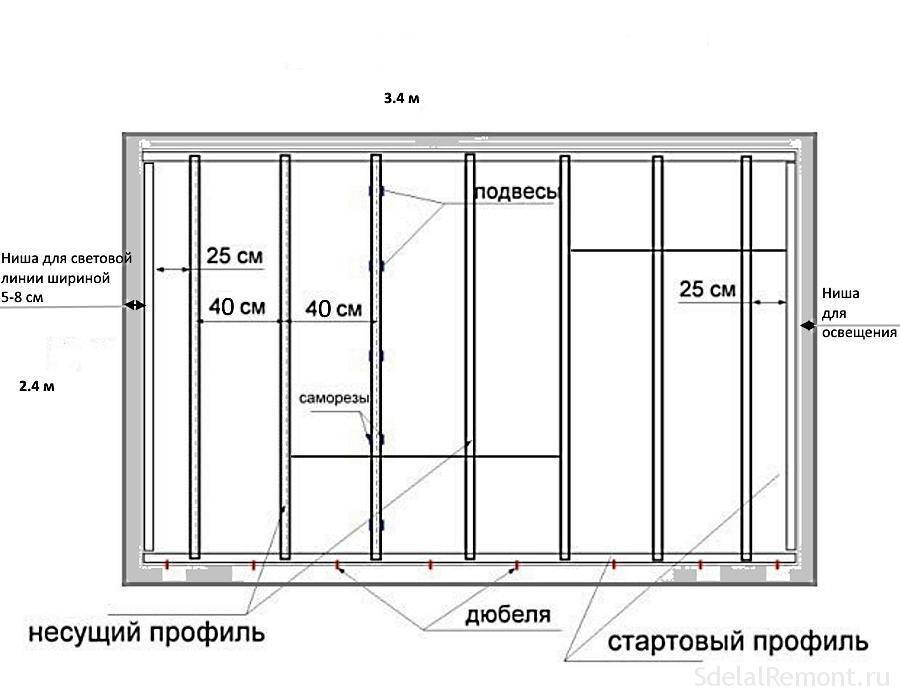

Схематически изобразите на бумаге, как именно будут располагаться профили, в каких местах крепиться.
Отметьте участки фиксации каждого профиля с шагом 30-40 см. Линии крепления отмечаются с шагом 60 сантиметров. В итоге, ваша схема гипсокартона на потолке должна отображать абсолютно ровную поверхность.
На следующем этапе вы отмечаете участки, где будет прокладываться электропроводка.
Используя отбивочный шнур, уровень и рулетку, перенесите разметку на потолок. Учитывайте, что листы всегда размещают от окна.

Материалы для обрешетки

Конструкцию для крепления гипсокартона изготавливают из двух материалов: профиля металлического или деревянного бруса.

Дерево деформируется при колебаниях температуры и уровня влажности, поэтому, если использовать для обрешетки брус, необходимо поддерживать в помещении постоянный микроклимат. Что касается того, как повесить гипсокартон на потолок с деревянной обрешеткой, то каркас сначала нужно обработать специальной био- и влагозащитной пропиткой. Но даже если влажность древесины перед монтажом составляла, как положено, 10-12%, а все подготовительные работы были проведены, все равно нет гарантии того, что со временем брусья не деформируются и гипсокартонный потолок не покроется трещинами.

Поэтому обрешетка потолка под гипсокартон чаще всего делается из металлических профилей. Металл – надежный и долговечный материал, хорошо переносящий воздействия окружающей среды, каркас из него легко устанавливается. Кроме того, металлический каркас под гипсокартон обходятся дешевле деревянных брусьев.

Крепление гипсокартона на каркас

Обшивка короба ГКЛ происходит в следующем порядке:

Если это необходимо, внутрь каркаса закладывается утеплитель или звукоизоляция.

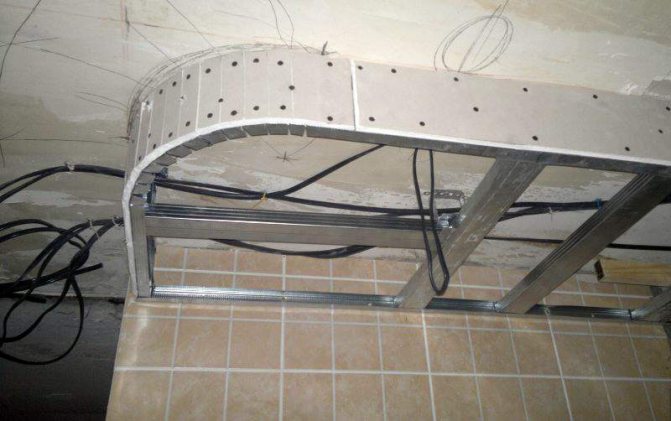

Куски гипсокартона нарезаются по размерам короба. В местах стыка листов делаются фаски, чтобы швы можно было качественно заделать шпаклевкой.
Устанавливаются нижние листы. Стыки должны приходиться на CD-профиль.
В последнюю очередь зашиваются боковые грани короба.

Углы гипсокартона плотно не прикручиваются, иначе могут появиться трещины.
Отверстия под точечные светильники целесообразно вырезать перед монтажом листа. После его установки концы кабелей для подключения выводятся через отверстия наружу.

Обшивка стены

Если речь идет о двойной обшивке простой стены из бетона, то технология в целом не имеет отличий от варианта с дополнительной перегородкой. Будут присутствовать некоторые изменения в структуре каркаса, но зашивку стен гипсокартоном в 2 слоя следует выполнять, опираясь на те же принципы, которые используются, чтобы зашить перегородку.

Однако зачем делать двойной гипсокартон для обшивки обычных бетонных стен, не совсем понятно. Укреплять их не требуется, а чтобы обеспечить звукоизоляцию, утеплить и выровнять такую стенку, отделка в толщину одного листа должна прийтись очень кстати. Кроме того, использование двойной обшивки приводит к уменьшению метража помещения. Если оно и прежде было небольшим, то потери будут весьма ощутимы.

Относительно того, сколько слоев гипсокартона нужно делать в нише или иных подобных конструкциях: в каждом случае следует смотреть индивидуально. Все будет зависеть от того, зачем она создается и какие функции будет выполнять. Независимо от окончательного решения все должно делаться в соответствии с установленной технологией.

Материал для деревянного каркаса

Для обрешетки берут рейку из хвойных пород строительного качества. Главные требования к материалу:

Пиломатериал должен быть равномерно высушен. Как правило, это достигается при естественной сушке, без использования вакуумных сушилок. Процент влажности должен быть не больше 13-15%.

Фото двухъярусной обрешетки на потолок

Не допускаются выпадные сучки. Живые сучки желательно тоже вырезать, так как при усушке они деформируют рейку.
Для каркаса используют рейку, калиброванную по толщине

Это важное условие, так как в противном случае выставление направляющих в плоскость станет неоправданно трудоемким.
В зависимости от площади потолка и массы конструкции, толщина направляющих брусков должна быть не меньше 30 мм. По ширине они могут быть разными, здесь нет принципиального значения

Ширина несущих брусков должна обеспечивать стык листов гипсокартона, поэтому для них берут калиброванные рейки 30×70 мм.

Одноуровневый деревянный каркас

Пиломатериал должен пройти акклиматизацию. Нельзя сразу приступать к монтажу обрешетки на потолок. Брус вылеживается две недели. За это время уровень влажности материала и помещения уравновешивается. Это предотвратит деформацию каркаса и появление на потолке трещин.
После акклиматизации пиломатериал обрабатывается олифой или пропиткой с антисептиком.

Для крепления бруса к основанию используют дюбели с длинными саморезами, П-образные подвесы, регулируемые пружинные подвесы с крепежным ушком.

Крепление вагонки

После того как сформирована обрешетка потолка балкона можно приступать к обшивке вагонкой. Начинается облицовка всегда с потолка, только потом обшиваются стены. Ламели вагонки оснащены креплением шип-паз, поэтому обшивка потолка балкона вагонкой не представляет сложности, если правильно сделан реечный каркас.

Немного советов по монтажу:

Первая вагонка прибивается гвоздями в паз и гребень. В гребневый элемент гвоздь вбивается в то место, которое потом перекроется следующей плашкой. Шляпка утапливается в тело ламели, чтобы не мешала стыковке.
Оставлять зазор между плашками не стоит, для лучшего примыкания их простукивают молотком, а только потом прибивают к рейкам.
Если нужно облицевать откосы, начинают работы с верхней части, потом переходят на боковые. Первая рейка монтируется к оконному или дверному проему с таким расчетом, чтобы выступала за обшивку. У первой плашки снимается гребень, чтобы не закрывать щель плинтусом.

А теперь подробнее о вариантах крепежа вагонки.

Монтаж кляймерами

Как правильно крепить вагонку к потолку и видео инструкция

Первая доска всегда крепится гвоздями: на шип ламели надевается кляймер, который посредством саморезов или гвоздей крепится к обрешетке. Из трех отверстий на пластине всегда используются только два. Проще использовать шуруповерт, так работы пойдут быстрее.

Иногда для крепления кляймерами используется степлер, но пользоваться им нужно уметь. Если нажать слабо, скоба войдет в древесину неплотно, придется или добивать молотком или использовать другую скобу.

Схема фиксации простая: сначала закрепить кляммер посередине, потом по краям. Таким образом монтируется вся облицовка, а вот последнюю плашку обрезают до нужного размера ширины. Затем ее следует вставить в паз, закрепить гвоздями, утопив шляпки. Чтобы задекорировать места крепежей, применяются пластиковые плинтуса или уголки.

Монтаж саморезами

Перебирая варианты отделки потолков лоджии вагонкой и стен также этим материалом, следует отдать предпочтение именно этому способу как самому прочному и надежному. Этапы работы такие:

В панели высверлить отверстие под шурупы глубиной на половину выбранного самореза;
Вогнать метиз до отказа в обрешетку;
Заглушить отверстия штифтами и зашлифовать.

Шаг крепежа 0,4 м. Главное – утопить шляпку самореза в теле ламели, но не повредить плашку.

Монтаж на гвозди

Предельно простой вариант, при котором есть риск того, что обшивка лопнет. Применять лучше финишные метизы, отличаемые маленькой шляпкой и небольшим диаметром – такие гвоздики вбиваются легко, и не допускается расщепления ламелей. Если допускает интерьер, позволяется отделывать потолок финишными гвоздями с декоративной шляпкой – смотрится подвесной потолочный дизайн в этом случае очень оригинально.

Расстояние между гвоздями 0,4 м, более опытные мастера предпочитают загонять крепеж в паз ламели, чтобы полностью скрыть шляпки. На площадь в 10 м2 потребуется примерно 600 ед. крепежа. Технология работ простая: завести гвоздь в паз, вбить в крепежную рейку, а потом добойником утопить шляпку так, чтобы она не мешала совмещению плашек.

Отделка гвоздями требует большого мастерства и сноровки. При этом демонтаж облицовки практически невозможен – останутся дырки, поэтому самый простой и доступный вариант – крепление на кляймеры. Точно по такой же технологии можно обшивать стены.

Последний этап – декорирование вагонки. Материал можно красить, лакировать, оставить в естественном виде. Выбор за хозяином, главное – перед финишной покраской или лакировкой обработать дощатое покрытие грунтовкой, дать высохнуть, а потом можно украшать.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Финишная обработка

Чтобы получился качественный и прочный потолок из гипсокартона своими руками, пошаговая инструкция включает пункт заделки швов. Для работы потребуется шпатель, шпаклевка и серпянка. Шпаклевать все точки вкручивания метизов, серпянкой армировать швы, располагая ленту таким образом, чтобы шов был посередине. Сначала на шов наносится слой шпаклевки, затем серпянка и потом снова тонкий слой состава. После просушивания смеси нужно выровнять и отшлифовать зоны заделки, для чего используется наждачная бумага с мелким абразивом (№180-240).

Виды шумов и особенности их распространения

Рациональный выбор и установка средств звукоизоляции невозможны без четкого понимания природы возникновения и распространения шумов. Традиционно выделяют четыре основных вида шума, передача которых наиболее вероятна через деревянные перекрытия потолка:

Ударный – связан с природой вибрационных звуков и первоначально распространяется в твердой среде. Примером ударного шума может служить стук каблуков, звук переставляемой мебели, падения предметов на пол и т. п.
Акустический – является следствием воздействия внешних источников звука и первоначально распространяется в воздушной среде, а уже оттуда проникает в строительные материалы. Самые распространенные примеры акустических шумов – голоса и музыка.
Смешанные – комбинируют оба предыдущих вида, то есть распространяются одновременно в структуре конструкционных материалов и воздушной среде. Самый известный пример – работа электроинструмента и некоторых бытовых приборов.
Структурный – шум, зарождающийся в соединениях строительных конструкций вследствие их относительного осевого или линейного смещения относительно друг друга. Проще говоря, структурный шум – это скрипы, стуки и прочие звуки, возникающие в местах неплотной подгонки стройматериалов.

Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов. В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Начало формирования каркаса стены из гипсокартона

Итак, с назначением профилей и выбором инструмента закончено, можно приступать к планированию и размещению будущей стены. Пол и прилегающие стены, на которые будет закрепляться новая стена, должны быть на стадии непосредственно перед финишной отделкой, то есть пол ровный со стяжкой, стены оштукатурены. Для примера рассмотрим формирование стены из профиля UW, CW. На полу делаем разметку размещения будущей стены. Учитываются следующие моменты:

Практически нигде не встретишь идеально прямых углов между стенами в комнатах. Особенно это касается старых зданий. Расстояние между ними в разных концах может отличаться на несколько сантиметров. При разметке новой гипсокартонной стены следует учитывать это и привязываться не к одной стене, а к обеим, которые идут параллельно. Расстояния при этом усредняются. Так можно избежать визуальной кривизны полученного помещения.
В случае если кроме возведения стены производится обшивка гипсокартоном всех стен, то выводится вначале каркас или, по крайней мере, разметка обшивки так, чтобы создать максимально прямые углы, а после этого только можно приступать к возведению стены.
Намечая первую линию расположения стены, учитывается, что по ней равняться будет направляющий профиль, а не результирующая стена. К этой отметке добавится толщина ГКЛ, слой шпаклевки и отделки.

Определившись с первой линией на полу можно переносить ее на потолок и стены. Для этого используется отвес. Если имеется возможность использовать лазерный уровень, то это значительно упростит задачу.

По краям направляющих крепятся опорные стойки из CW-профиля. Также стойки устанавливаются в местах, где будет формироваться дверной или оконный проем, которые необходимы при возведении межкомнатной стены из гипсокартона. Профили лучше всего закрепить сначала на нижней направляющей. Потом продевается в верхнюю направляющую и устанавливается строго вертикально по уровню. Только после этого закрепляется на верхней направляющей. При расположении этих профилей учитывается запас на обшивку полосами гипсокартона поверх профиля. Профиля устанавливаются лицевой стороной внутрь проема. Закрепление стоек к направляющим производится с помощью саморезов блошек.

Структура гипсокартонной перегородки.

Опорные профиля по периметру дверных и оконных проемов необходимо усилить с помощью деревянных брусков, которые вставляются внутрь профиля и закрепляются саморезами. Брусок выбирается соответственно ширине профиля. Если используется профиль AU, то можно обойтись и без брусьев.

Следующим этапом начинается установка по всей длине каркаса вертикально опорных профилей CW. Первый от прилегающей стены профиль устанавливается на расстоянии 550 мм, все последующие строго на расстоянии 600 мм друг от друга, измеряя расстояние от середины каждого профиля. Обязательно проверяется вертикальность установки профилей.

Для того чтобы обозначить верх дверного проема и горизонтальные грани оконных проемов используется все тот же направляющий UW профиль. Отрезается кусок профиля на 30 см больше, чем ширина проема. На лицевой стороне на изгибе боковых загибов профиля ставятся метки на расстоянии 15 см от каждого края. Между метками расстояние равное ширине проема. Боковины профиля подрезаются под углом 45 градусов, начиная со стороны края профиля к поставленной метке и до основания профиля. После этого края профиля отгибаются, и получается П-образная конструкция.

Полученная заготовка надевается отогнутыми краями на стойки по бокам проема и поднимается на необходимую высоту. Закрепляется с помощью саморезов, которыми прикручиваются края профиля к стойкам. Также прикручиваются полученные косые ушки, которые образовались на основной горизонтальной части заготовки. Таким же образом формируется периметр и оконных проемов.

На этом формирование каркаса завершено. Можно переходить к процессу закрепления листов гипсокартона. Размеры листов стандартизированы: 1200х2000 мм, 1200х2500 или 1200х3000 мм. В большинстве случаев потолки в жилых помещениях выше и составляют минимум 2,75 м, так что одного листа по высоте может быть не достаточно. Предстоит добавлять небольшие полосы гипсокартона.

Первый лист, который будет установлен впритык к краю, чаще всего к прилегающей стене необходимо избавить от боковой фаски. Для этого по всей его длине с одной стороны обрезается полоса шириной 50 мм.

Результат работы

Подготовительные работы

В первую очередь стоит определиться с материалом, из которого будет изготовлен каркас для гипсокартонного потолка. Обычно его изготавливают или из деревянного бруса, или с применением специального профиля.

Деревянную обрешетку для потолка из гипсокартона отличает лёгкость обработки и экологичность, что ценится в последнее время. Исходя из конструкции, изготавливают обрешётку, габариты её должны быть меньше габаритов комнаты по периметру 1-2 см. При этом стоит учесть особенности этого материала, а в частности, изменение формы и габаритов в зависимости от микроклиматических условий помещения—температуры и влажности. Чтобы по максимуму избежать их влияния на каркас на потолочную поверхность необходимо перед сборкой обрешётки тщательно обработать каждый элемент антисептическим раствором и дать материалу высохнуть. Стоит также отметить, что такую обработку необходимо проводить и после монтажа каркаса и механической обработки элементов.

Преимущество применения этого материала заключается в его малом весе, простоте обработки и наличию различных соединителей. Определившись с конфигурацией будущего покрытия (одноуровневый или двухуровневый потолок из гипсокартона), подготавливают необходимое количество соединителей каждого вида (прямых, угловых, крабов, Т-образных, двухуровневых), используемых подвесов (прямых или анкер-подвесов). Исходя из, габаритов комнаты и дизайна нарезают необходимой длины элементы будущей конструкции из профиля:

для горизонтальной ориентации будущей поверхности используют направляющий профиль ПН (UD), он имеет форму швеллера;
для продольных и поперечных рёбер конструкции профиль ПП (CD), который имеет С-образную форму.

Обычно используют профиль длиной 3 м, но если его длины недостаточно, то его наращивают, используя прямые соединители. После подготовки профилей нужной длины, на их тыльную часть наклеивают уплотнительную ленту.

Следующим этапом подготовительных работ является нанесение на стены помещения горизонтальной разметки, по которой и будет сориентирован будущий каркас на потолок из гипсокартона. Для этого переделают, при помощи рулетки, самый нижний угол. Для уверенности, что потолок не провис, стоит произвести замер и в центре комнаты. Далее, от выбранной нижней точки откладывают расстояние необходимое для расположения следующего каркаса. На это будут влиять и используемый материал, и дизайн и, при необходимости, размещаемые внутри основы коммуникации и тепло- и звукоизоляция. В среднем это расстояние составляет 5-8 см. Затем к этой точке прикладываем гидроуровень и делаем в углах метки, соответствующие горизонтали. После этого с помощью напарника отбиваем на каждой стене линию горизонта, используя малярную нить. Для уменьшения времени монтажа каркаса подвесного покрытия из гипсокартона рекомендуется составить схему или же на основном потолке нанести оси расположения подвесов. Их располагают поперечно с шагом 40 см.

К отмеченной на стене линии горизонта прикладывают направляющий профиль и по имеющимся отверстиям переносят места крепления. Если на профиле отверстия расположены далеко от краёв, то при помощи шуруповёрта делаем дополнительные с отступом 10-15 см. По разметке перфоратором делаем отверстия в стене и крепим направляющий профиль, используя дюбеля.

После этого, можно приступать к монтажу каркаса подвесного потолка из гипсокартона.
