Каркас теплицы из профильной трубы + чертежи

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

ФОТО: avatars.mds.yandex.netОсновные элементы конструкции теплицы

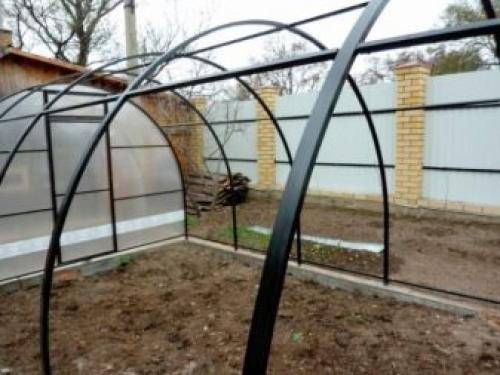

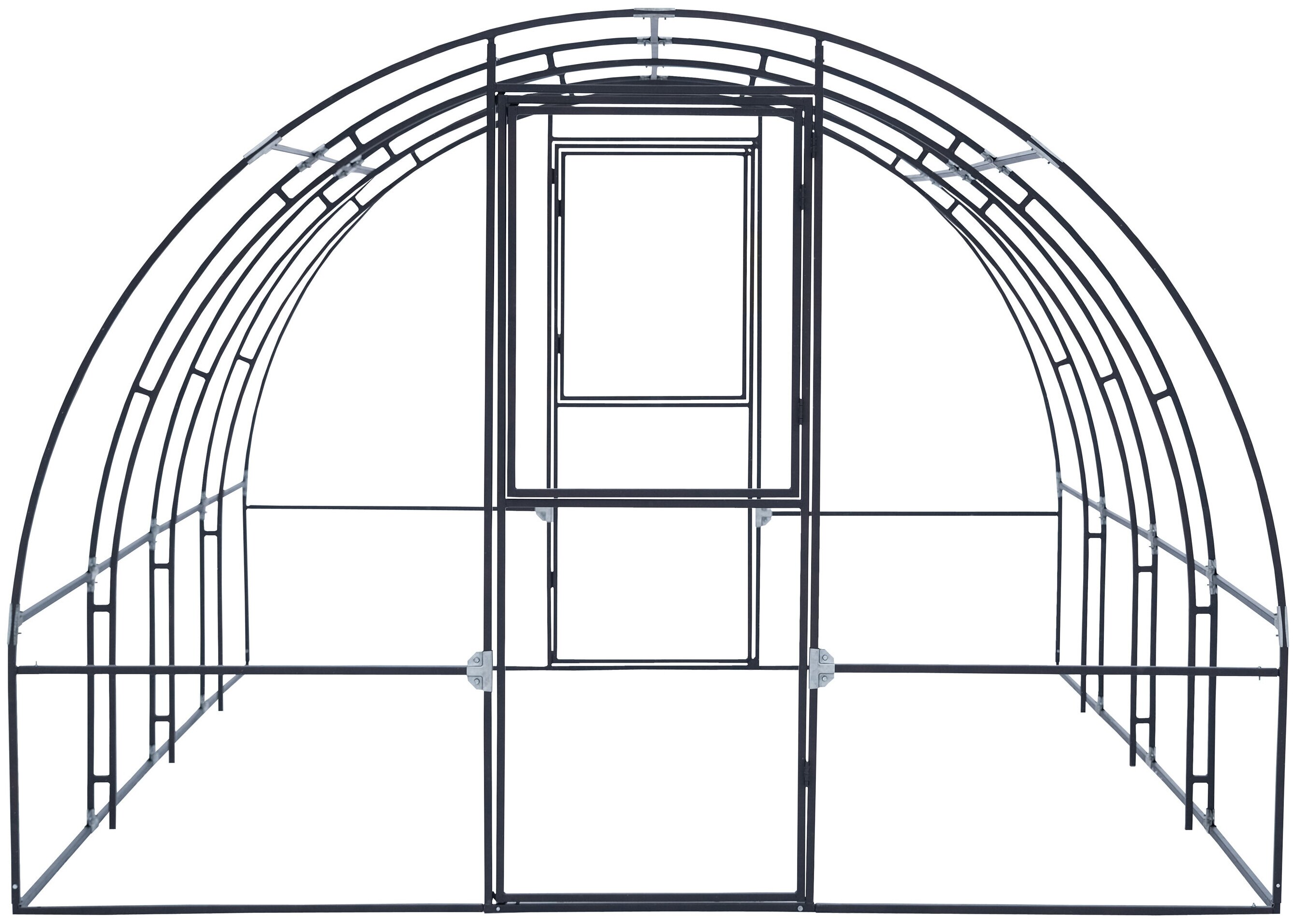

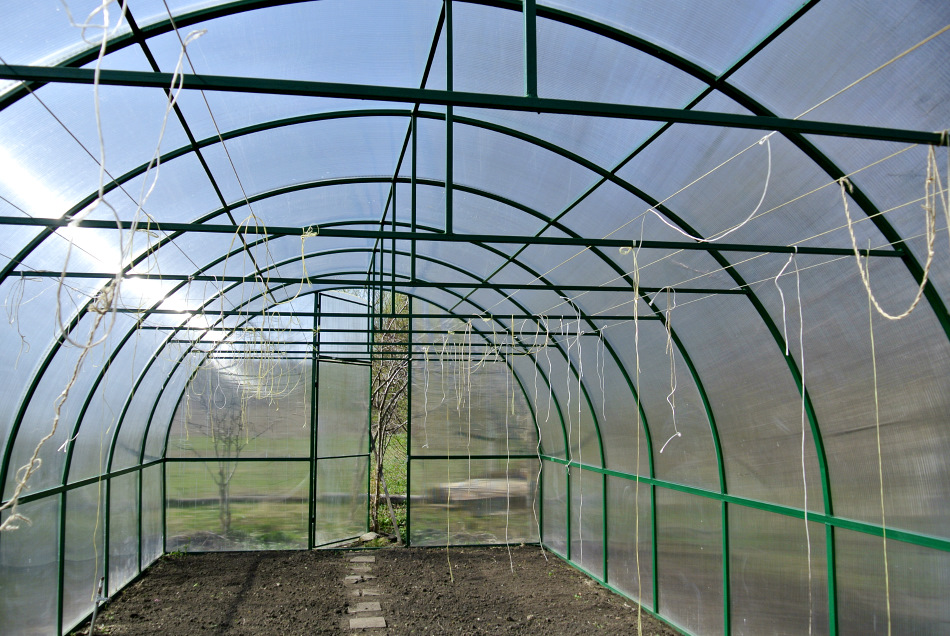

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

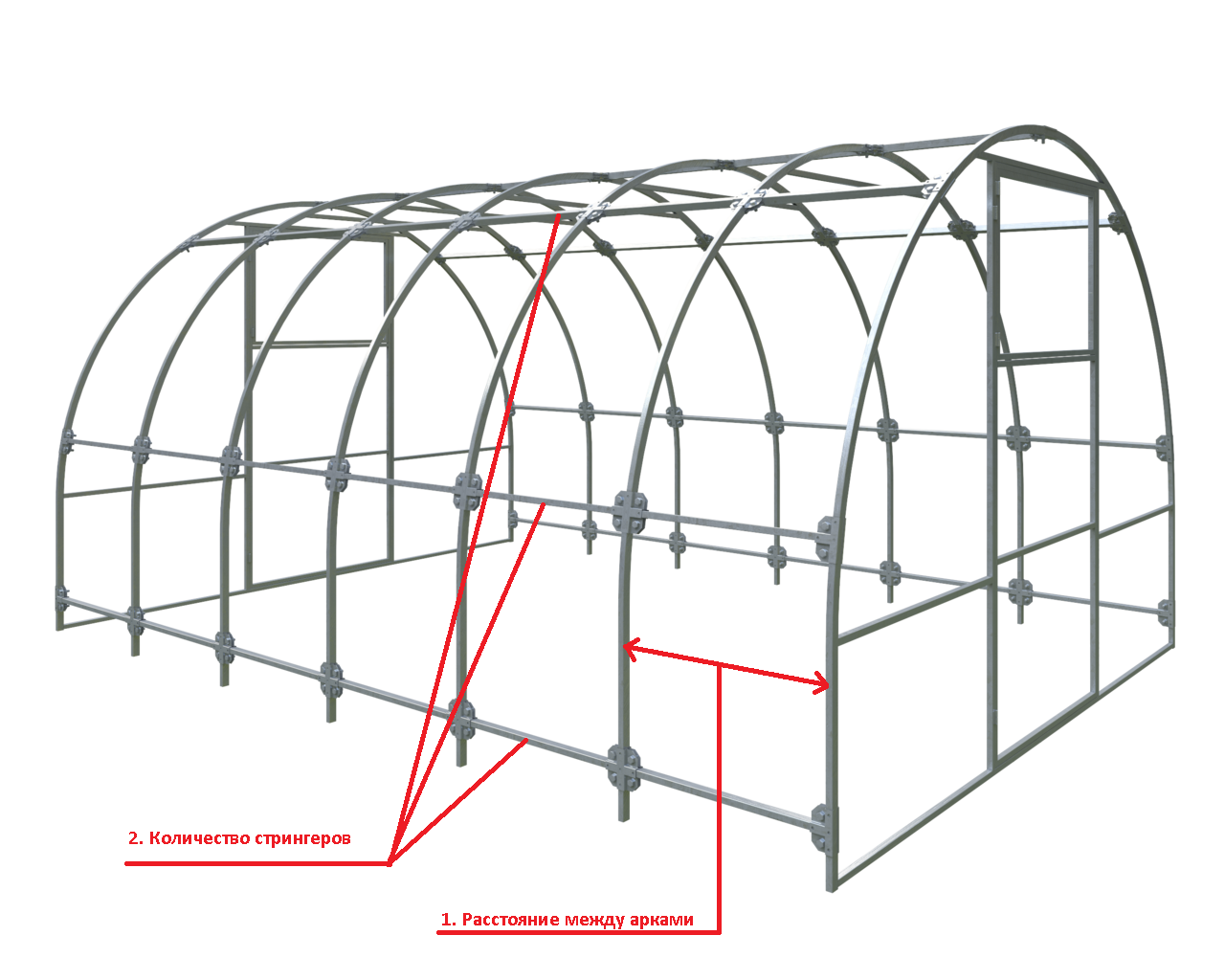

ФОТО: setroom.ruАрочная теплица и её основные размеры

Вариантом арочной формы является «стрельчатая». Это вытянутая вверх крыша с изогнутыми скатами, а на самом верху заострённая. С неё легко сползает снег.

ФОТО: avatars.mds.yandex.netСтрельчатая теплица

Двускатные и пирамидальные теплицы

Проще по форме теплицы с двускатной крышей. Если сделать крышу с углом наклона ската не менее 30º, то снег на ней зимой задерживаться не будет. В этой конструкции больше точек соединения плоскостей, чем в арочной. Однако, если не предполагается её часто разбирать, то это не имеет большого значения.

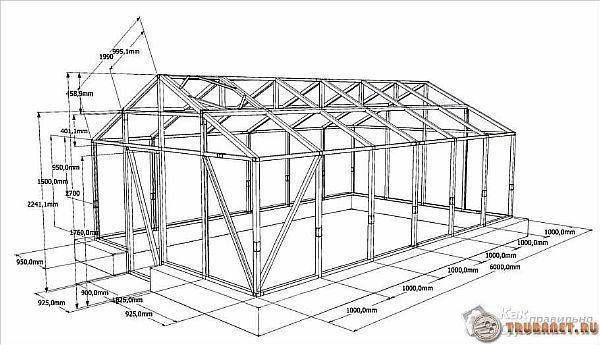

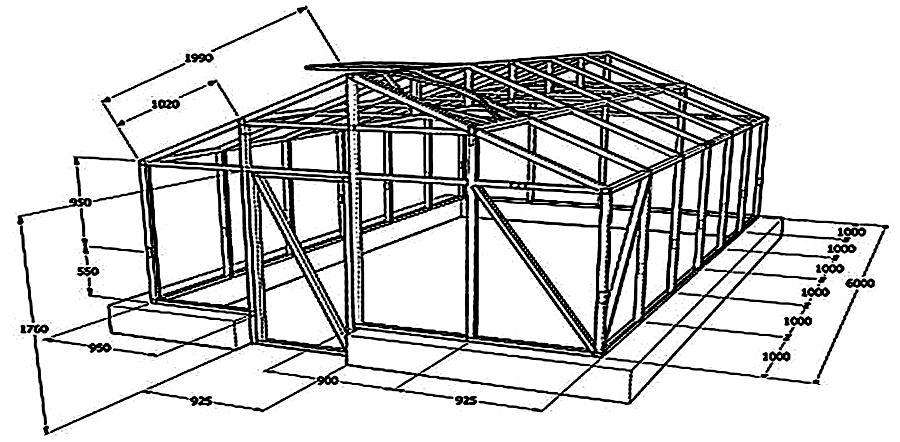

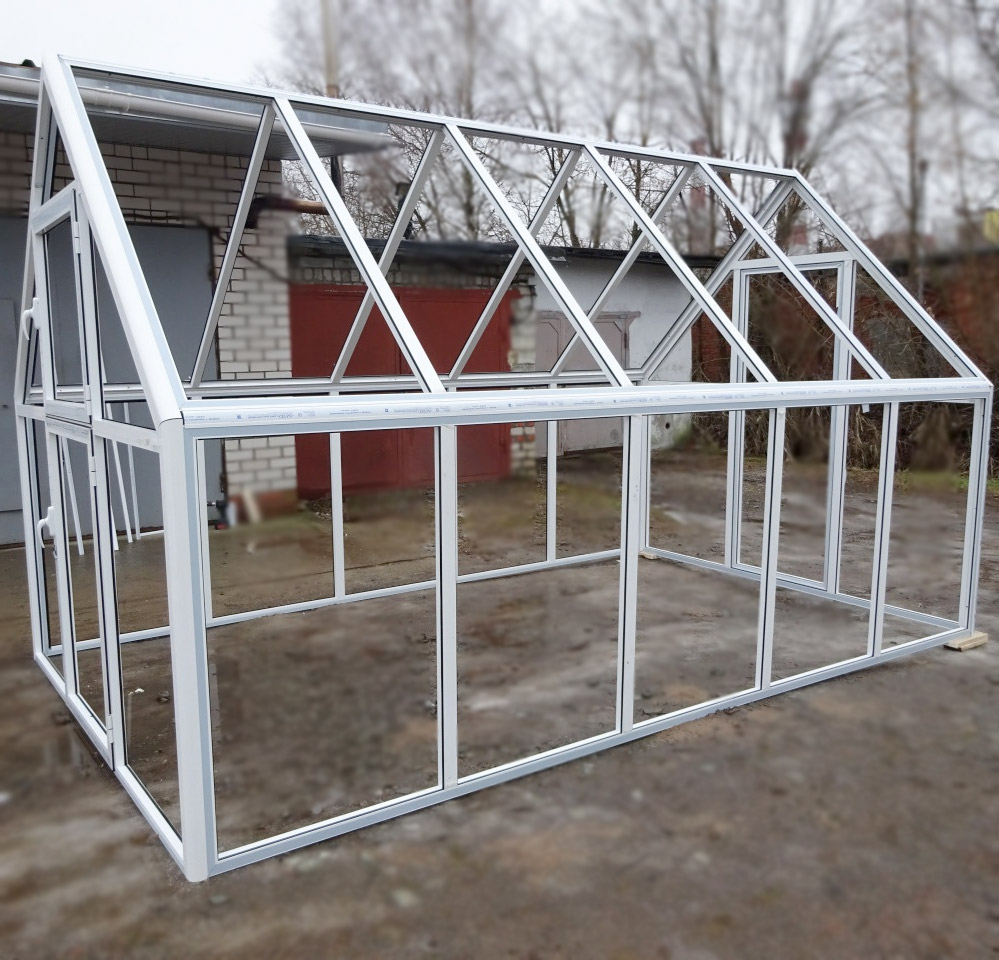

ФОТО: teplicno.ruКаркас двускатной теплицы и её основные размеры

Оригинальную форму имеет пирамидальная теплица. Все её стены треугольные. Вверху они сходятся в одну точку. Форма пирамиды очень компактна и очень устойчива к воздействию ветра. Специалисты считают, что такая геометрия теплицы способствует лучшей освещённости внутреннего объёма с утра и в конце летнего дня и защищает растения от перегрева в полуденный зной.

ФОТО: vseotrube.ruПирамидальная теплица

Подкормки рассады

Если у нас хороший грунт, то подкормки можно сделать только по мере необходимости. Если мы видим, что растение очень бледное, то это скажет нам о недостатке азота. Можно использовать азотные удобрения (мочевину, аммиачную селитру), но лучше использовать небольшую концентрацию удобрения при поливах, поливать не просто водой, а с небольшим содержанием элементов питания, из расчета на 1 литр воды чайную ложку комплексного минерального удобрения. Томаты очень отзывчивы на фосфор и калий, поэтому обязательно нужно делать периодически вытяжку из суперфосфата и делать подкормку только одним фосфором.

Преимущества сварных конструкций

Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:

• сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
• профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
• при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Чертежи теплиц из профильной трубы с размерами. Особенности изготовления теплицы из профильной трубы

Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

• пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
• обособленные арочные постройки;
• теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Плюсы и минусы

Теплица из профтрубы имеет пять сильных сторон:

• конструкция долго служит;
• блоки закрепляются довольно просто;
• сборка отличается легкостью и удобством;
• постройку можно выполнить в любой понравившейся конфигурации;
• наносимые покрытия очень разнообразны.

Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Фундаментные работы

Размеры теплицы из поликарбоната

Первым этапом является закладка фундамента, параллельно с которым заливаются ограждения для гряд. Для каркаса лучше использовать квадратные трубы или уголки из металла. Сначала изготавливают обвязку, а затем крепят ее на фундаменте.

Обвязка фиксируется на фундаменте с помощью анкерных болтов.

Устройство и виды фундамента

• брусовой;
• кирпичный;
• каменный;
• ленточный.

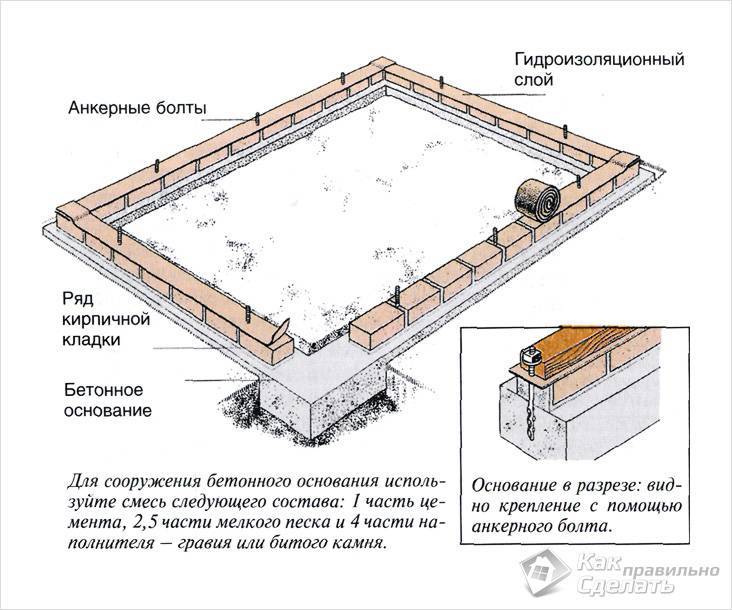

Чертеж фундамента для теплицы

Брусовой фундамент изготавливается из деревянных брусьев. Финансово он недорогой, но прослужит недолго, максимум до 5 лет, несмотря на обработку антисептиком. Со временем дерево начнет гнить. Монтаж брусового фундамента происходит следующим образом:

• по всему периметру вбиваются стальные уголки;
• деревянные опоры крепятся к уголкам и вбиваются в грунт;
• заранее заготовленные деревянные бруски размером 10 на 10 см укладываются по периметру основания теплицы.

Кирпичный фундамент отличается качеством и сроками эксплуатации. Если правильно соорудить такой фундамент, то он может долго служить, но для его изготовления потребуется немало кирпича, чтобы выдержать вес теплицы. Вначале делается подушка с гидроизоляцией для защиты от разрушающего действия влаги из грунта. При строительстве кирпичного фундамента используется обычный цементно-песчаный раствор.

Также подойдет каменный фундамент, так как такое основание долговечно и рассчитано под любые нагрузки.

Следует учитывать, что укладка природного камня неодинаковой формы требует определенных навыков, и самостоятельно сделать каменный фундамент – непростая задача. Лучше всего для раствора использовать глинопесчаную смесь в соотношении 1×1. Такой раствор будет способствовать теплосбережению. Чтобы глину не вымывало водой, фундамент нужно оштукатурить, а если он получился слишком неровным, то поставить опалубку и залить по краям бетон.

Преимущества ленточного фундамента в том, что средства, а также затраченные время и силы сравнительно небольшие, но результат превосходный. Этот вид фундамента отличается от других долговечностью и надежностью. При его изготовлении понадобится:

• цементный раствор;
• опалубка из досок;
• подушка, защищающая фундамент от проседания.

Устройство ленточного фундамента происходит следующим образом:

1. Подушка выполняется из гравия или песка.
2. Затем закладывается опалубка по форме теплицы.
3. Заливается раствор на ширину 30–40 см, глубину – приблизительно 0,5 м.

Такая технология обеспечит высокую прочность данного фундамента.

Базовый комплект оборудования теплиц и тепличных комплексов

При проектировании зимней промышленной теплицы современного типа следует учесть необходимость размещения внутри здания систем и коммуникаций, принимающих непосредственное участие в технологических процессах:

• климатических систем, связанных с вентиляцией, отоплением, озонированием и пр.
• энергообеспечения и освещения;
• систем гидропоники, полива и орошения;
• оборудования для сортировки и охлаждения продукции;
• устройства автоматизации управления и контроля.

Вентиляционную систему принято размещать на крыше и в боковых стенах сооружений. Она представляет собой окна с редукторами на реечной передаче. Для изготовления основных профилей вентиляционных окон целесообразно использовать алюминий.

Поскольку эффективность использования теплиц и тепличных комплексов главным образом зависит от создания благоприятного микроклимата для выращивания сельскохозяйственных культур, проектированию и внедрению климатических систем следует уделить пристальное внимание. В первую очередь это касается организации рационального воздухообмена. Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений

Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

В первую очередь это касается организации рационального воздухообмена. Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата.

Для регулирования уровня освещённости и экономии энергии в тепличных комплексах устанавливаются термоэкраны. Хорошо себя зарекомендовали приспособления с алюминиевым покрытием, способные обеспечить эффективное охлаждение в жаркий день и сохранить тепловую энергию в ночное время.

Системы озонирования позволяют увеличить содержание растворённого кислорода, оказывающего позитивное влияние на урожайность и качество конечного продукта.

Для профессионального проектирования теплиц с учётом необходимой для эксплуатации инфраструктуры запрашиваются технические условия на подключение объекта к сетям электро-, газо-, водоснабжения и канализации. На основании их показателей проектируются технологические системы и коммуникации, необходимые для нормального функционирования процесса.

Причём помимо расчётных данных по водо- и энергоотведению, учитываются нормативы пожарной и санитарной безопасности, а также регламенты правил землепользования и застройки, утверждённых местным муниципалитетом.

Совокупность всех полученных данных позволяет рассчитать площадь застройки тепличного комплекса или адаптировать запланированную инфраструктуру к имеющемуся участку земли.

Как видим, современные теплицы представляют собой высокотехнологичные объекты с максимально автоматизированным производственным циклом. Строительство такого сооружения требует немалых финансовых вложений, поэтому уже на стадии проектирования следует очень ответственно подойти к выбору исполнителей работ, которые должны не только обладать высоким профессионализмом, но идти в ногу со временем, используя в своей работе последние достижения и разработки профильных институтов.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

• Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
• Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
• Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
• Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Виды материалов покрытия теплиц

Если каркас гарантирует устойчивость и прочность теплицы, то материал покрытия – освещенность и тепло. Самые популярные материалы для покрытия теплиц, которые применяются в сельском хозяйстве:

• стекло;
• поликарбонат;
• полиэтиленовая пленка;
• агроволокно;
• ПВХ-пленка.

Стекло – традиционный материал для организации закрытого грунта. Оно прозрачное, но не пропускает достаточно солнечных лучей оптимального для растений спектра. К тому же, стекло очень хрупкое, его сложно монтировать и стоит оно сравнительно дорого.

Намного рациональней использовать листы сотового поликарбоната. Он хорошо пропускает свет, прочный благодаря своей структуре. Листы выпускаются больших размеров, что ускоряет и облегчает монтаж. Поликарбонат отлично справляется с задачей, поставленной покрытию теплицы – удерживает тепло и пропускает достаточно света.

Самый простой в монтаже и эксплуатации материал – пленка, она же и самая дешевая. Современная промышленность давно справилась со всеми недостатками полиэтилена. Пленкам больше нестрашно прямое воздействие солнечных лучей. Прочность обеспечивается сеточным каркасом. Пленка хорошо пропускает солнечные лучи, но легко рвется – это ее основной недостаток.

Как видите, чтобы построить теплицу, нужно проанализировать немало информации. Если этот факт вас обескураживает, всегда можно прибегнуть к готовым экземплярам, произведенным на заводе. В этом случае вам нужно будет всего лишь определиться с размером и местом на вашем участке, куда теплица будет установлена.

https://youtube.com/watch?v=RP2K8Se1IX8



Всякое маленькое любительское садоводческое хозяйство рано или поздно может быть реструктуризировано в более крупное, приносящее стабильный доход. Так рождаются фермерские предприятия, созданные уже не ради свежего огурчика на столе, а с целью заработка денег. Поставка этого процесса на производственные «колеса», систематическое и бессбойное выращивание урожая в условиях сезонности невозможно без таких сложных комплексов, как промышленные теплицы.

Какой фундамент лучше?

Нужен ли фундамент теплице, зависит от того, в какое время года она будет работать. Если речь идет о сезонном парнике, то без него можно обойтись. Достаточно вогнать согнутые трубы землю, чтобы получился туннель. Для сооружения полноценной теплицы своими руками фундамент нужен обязательно. Его выбор зависит от следующих факторов:

• размера и веса теплицы;
• структуры почвы;
• наличия достаточного количества средств;
• продолжительности эксплуатации конструкции.

Под парник можно использовать следующие типы основания: ленточное или свайное. Ленточный фундамент под каркас теплицы из профильной трубы пригоден для габаритных, тяжелых сооружений. Главное требование к такому основанию – ширина ленты более 20-25 см, особенно, если планируется его применение круглогодично.

В свайном фундаменте роль опор могут выполнять кирпичные, железобетонные или металлические элементы. Они устанавливаются по периметру будущей теплицы с минимальным шагом равным диаметру сваи. Оптимальное расстояние между ними составляет 1,5-2 метра.

Теплица из профильной трубы установленная на ленточном фундаменте

Опоры также закладываются на глубину промерзания почвы. Среди их преимуществ – дешевизна и быстрота монтаж, экономия трудозатрат.

Выбор формы каркаса

Строители различают две основных формы теплиц:

• арочные;
• шатровые.

Существуют также такие типы конструкции, как двускатные, пристеночные, туннельные и т.д. Однако, они являются производными от первых двух.

Арочные парники, как правило, собираются на заводах. Это объясняется тем, что профильная труба плохо поддается гибке своими руками. Среди преимуществ такого парника – легкость монтажа, ценовая доступность, экономичный расход укрывного материала для каркаса.

Также он не задерживает снег на своей поверхности. Не лишена конструкция и недостатка. Она демонстрирует низкую функциональность. Например, грядки, расположенные по краям сооружения ограничены в росте.

Конструкция шатра позволяет обзавестись самодельной теплицей. Трубы не требуют гибки, поэтому монтаж занимает меньше времени, чем при строительстве арки. Шатер позволяет выращивать растения любой высоты, что повышает его функциональность.

Шатровая теплица (слева). Арочная теплица (справа)

Сооружение легко «нарастить», добавив несколько секций. Среди его недостатков – потребность в большом количестве укрывного материала, что напрямую влияет на конечную стоимость постройки.

О сроках посева

Когда же нужно делать посевы на рассаду? Написано много литературы, сколько нужно держать рассаду. Кто-то считает что 50, другие 60 дней от начала. Но торопиться совсем не стоит. Рассада, которая получена позднее, она все равно догоняет ранее посаженную рассаду, и получается хорошая и крепкая.

Хорошая рассада – это выращенная при правильном освещении и температуре, она компактная, здесь близко расположены листочки, имеется толстый стебель. Емкости для выращивания рассады могут быть различные, полиэтиленовые пакеты или горшочки, другие приспособления, но обязательное условие – объем должен быть не меньше 0,5 л. и не очень высокая емкость.

Пикировка

Томаты хорошо приживаются, поэтому при пикировке обязательно нужно заглублять, тогда у растений хорошо развиваются корневая система, стебель становится толстый. В центре емкости для пикировки нужно сделать углубление, кладем сеянец вертикально, заглубляем до семядольных листочков, прижимая плотно почву, так чтобы сразу был контакт с корневой системой. Почва в емкости не доходит до краев, примерно 3 см соблюдать. Это сделано специально, чтобы при выращивании рассады можно было сделать подсыпку.

А дальше идет уход за рассадой. Если на улице стоит пасмурная погода, то очень хорошо снизить температуру до 14-15 градусов, так чтобы сеянцы не вытягивались.

Комментарии2 комментария

1. Вадим: 22.03.2017 в 11:36

   Согласен с автором статьи, что сварка наилучший вариант для конструкции из профилей в плане надёжности, но всего предусмотреть невозможно. Девять лет назад на дачном участке установил стационарную теплицу из профилей, вертикальные стойки забетонировал, все соединения выполнял с помощью сварки. В трёх-пяти метрах от теплицы, вдоль забора росли саженцы голубой ели, которые за это время выросли в деревья. Тень от елей падает на теплицу, урожай в последние два года никакой, а деревья пилить жалко. Придётся демонтировать теплицу, резать «болгаркой» конструкцию из профилей, и заново всё собирать в другом месте.

2. Валерий:

   06.08.2018 в 19:58

   Статья действительно полезная. Что не часто нынче встречается. Обычно статейки шлёпают по принципу тяп-ляп-быстрей. И польза от них такая же. А здесь всё достаточно обстоятельно и весьма подробно разобраны разные практически полезные нюансы. Я даже добавил ссылку на главный экран. Спасибо.

Арочная теплица своими руками из профильной трубы чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

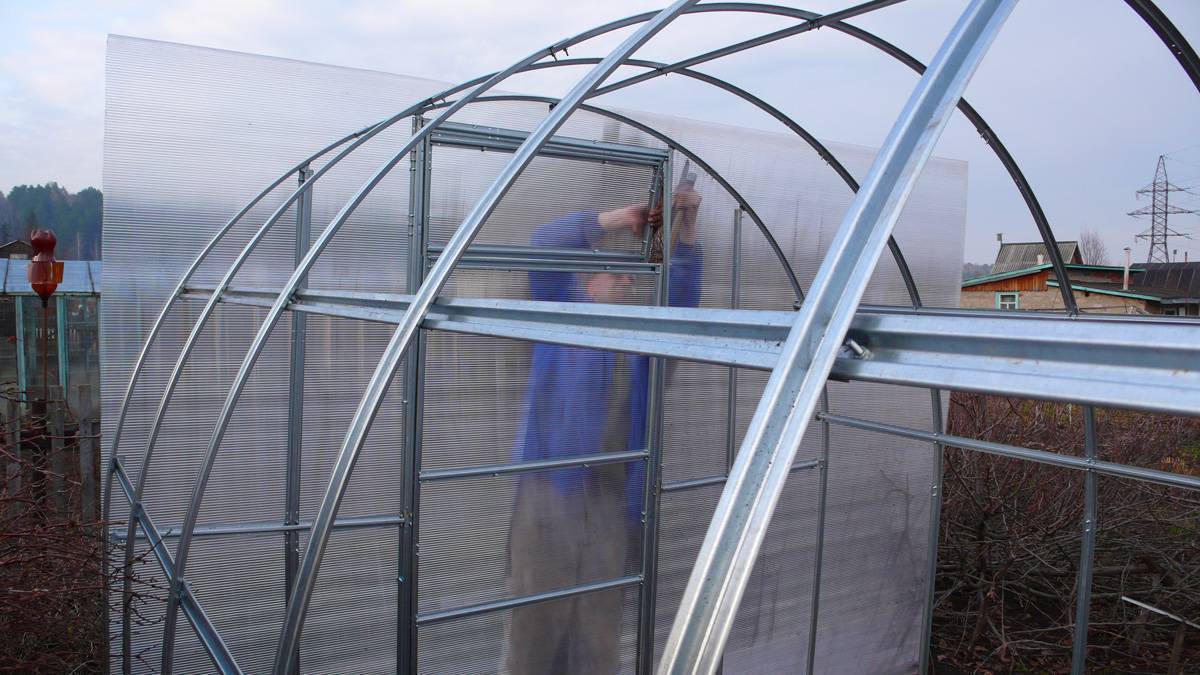

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Расчет потребности в материалах для теплицы из труб ПВХ + чертежи

Чтобы определиться с количеством материалов, необходимо разработать чертеж теплицы из труб ПВХ для изготовления своими руками.

Чтобы не выполнять утомительные расчеты для каждой детали в отдельности, для выполнения чертежа лучше использовать миллиметровую бумагу. Это позволит, при определенной скрупулезности выполнения, получить истинные размеры путем измерений. Точности при таком способе исполнения достаточно для выполнения расчета.

Следует учитывать, что все погонажные материалы выпускаются в стандартных длинах. Поэтому при проектировании нужно учесть возможность их рационального раскроя, чтобы не допускать излишних отходов.

Стандартные размеры некоторых материалов:

1. Трубы ПВХ размером 20-25 миллиметров производятся в длинах 1, 2, 3 и 6 метров.
2. Брус из древесины хвойных пород – 4 или 6 метров;
3. Поликарбонат сотовый толщиной 4, 6, 8 миллиметров выпускается в листах шириной 2,05 при длине 4, 6 или 12 метров.
4. Пленка полиэтиленовая толщиной 90-200 микрон продается в рулонах, ширина составляет от 1 до 3-х метров. При установке допускается сварка по ширине. Для этого достаточно домашнего утюга и алюминиевой фольги.

Если покрытие выполняется поликарбонатом с укладкой листов внахлест на 10-12 сантиметров, то необходимо предусмотреть для каждого листа опору не менее, чем на 3 арки, то есть расстояние между ними должно составлять: (2,05 – 0,1) : 2 = 0,97 метра. Количество листов определяется заданной длиной теплицы.

Отдельно рассчитывается количество материалов на торцевые стенки. Несущая конструкция изготавливается из деревянного бруска  размером 50 х 50 миллиметров и ошивается материалом основного покрытия с использованием планок толщиной 15-20 миллиметров.

Конструкция торцевых стенок должна предусматривать дверной проход шириной порядка 90 сантиметров при высоте 1,8-2,0 метра, чтобы было удобно пользоваться садовой тачкой. В верхней части торцевой стенки нужно предусмотреть форточку.

Если для покрытия используется поликарбонат, его крепление производится двумя способами:

1. Путем наложения стяжки поперек корпуса теплицы. Эта деталь изготавливается из оцинкованной стальной полосы шириной не менее 40 миллиметров при толщине 0,7-1,0. Длина на полосы должна превышать обвод каркаса приблизительно на 0,5-0,7 метра, которые нужны для формирования хомута. Натяжка производится шпилькой М10, длина которой 20-25 сантиметров с использованием двух гаек с шайбами.
2. Креплением к аркам врезающими винтами со специальными компенсирующими шайбами с шагом установки 250-300 миллиметров.

Для установки дверей и форточек понадобятся навесы по 2 штуки на каждую деталь. Ниже представлены чертежи различных вариантов каркасов с размерами.
