Картофелесажалка для мотоблоков

Посадка картофеля обычным и двухрядным окучником

Окучники для мотоблоков бывают нескольких видов:

однорядные, формирующие за 1 проход только одну борозду;
двухрядные, формирующие за 1 проход две борозды;
дисковые.

Устройство и принцип работы перечисленного оборудования во многом схожи, т. к. все окучники предназначены для выполнения одной и той же задачи.

Поэтому такое навесное оборудование рекомендуется использовать на легких грунтах. Посадка картофеля мотоблоком с окучником выполняется в несколько этапов:

Устанавливают на колеса грунтозацепы.
Разворачивают крылья окучника в соответствии с выбранной шириной колеи.
Проходят по участку, формируя борозды с гребнями.
В углубления укладывают картофелины, располагая их на расстоянии 20-25 см друг от друга.
Снимают грунтозацепы.
Разводят крылья окучника на максимально возможное расстояние.
Проходят между рядами, засыпая борозды грунтом.

Сажать картофель мотоблоком двухрядным окучником немного сложнее. Но так же, как и в случае с однорядным, перед началом работ переоснащают агрегат:

устанавливают грунтозацепы;
присоединяют сцепку;
крепят навесные механизмы.

Следующий шаг — настройка двухрядного окучника

Важно найти правильное расстояние между рабочими частями оборудования. Стандартно это 60-65 см, т

е. ширина будущей грядки. При нарезке борозд каждый окучник должен находиться ровно в середине междурядья. Дальнейшая работа состоит в укладывании в углубления клубней с последующей засыпкой борозд.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

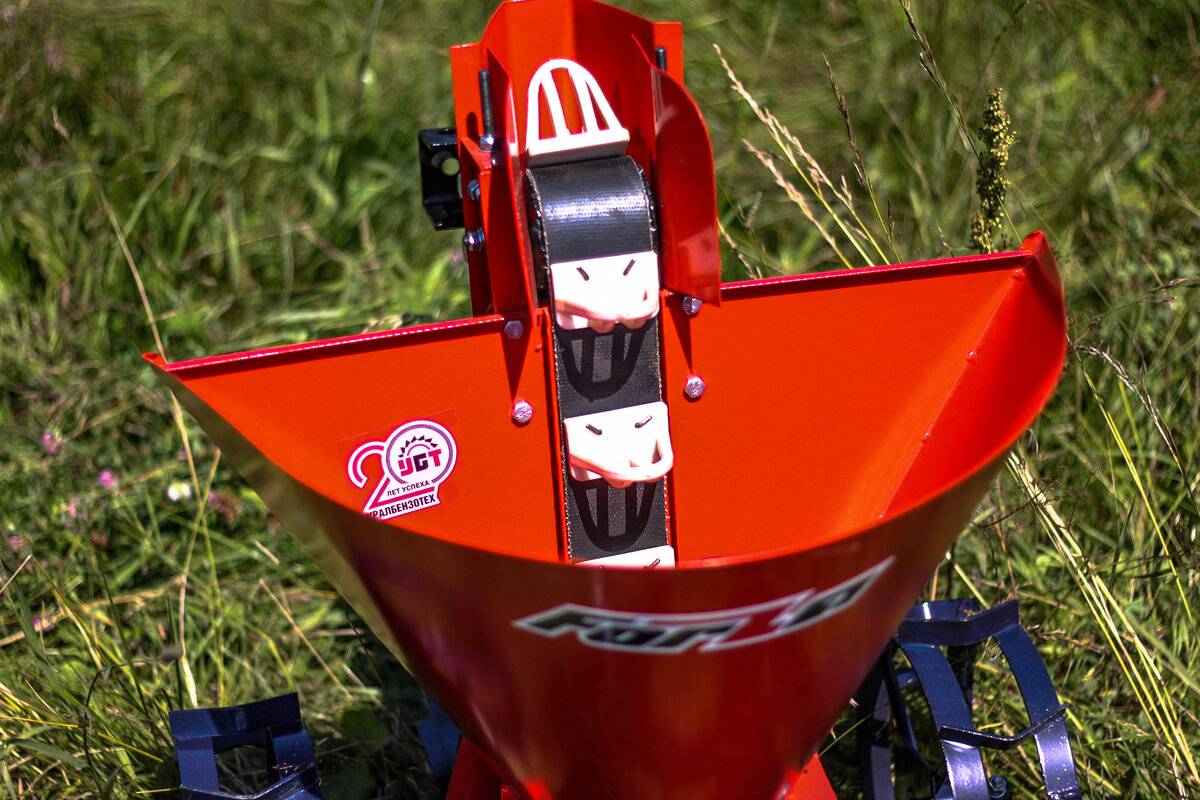

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

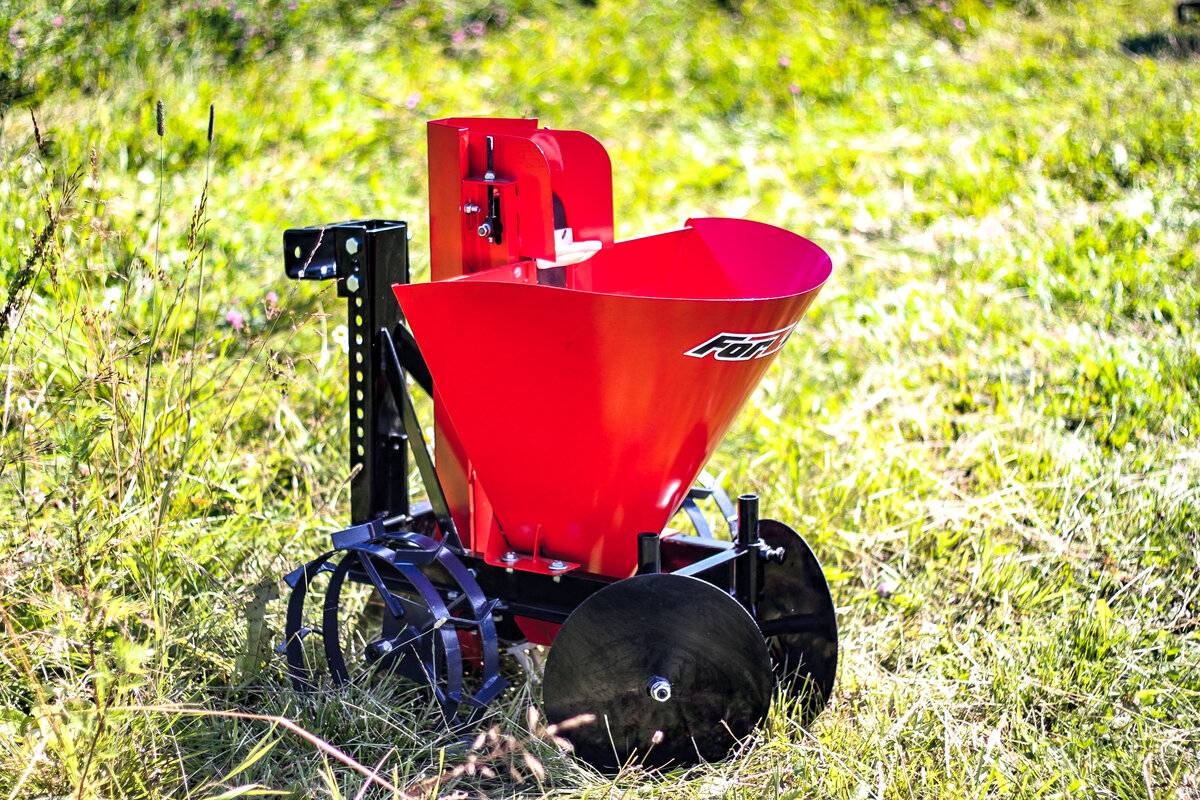

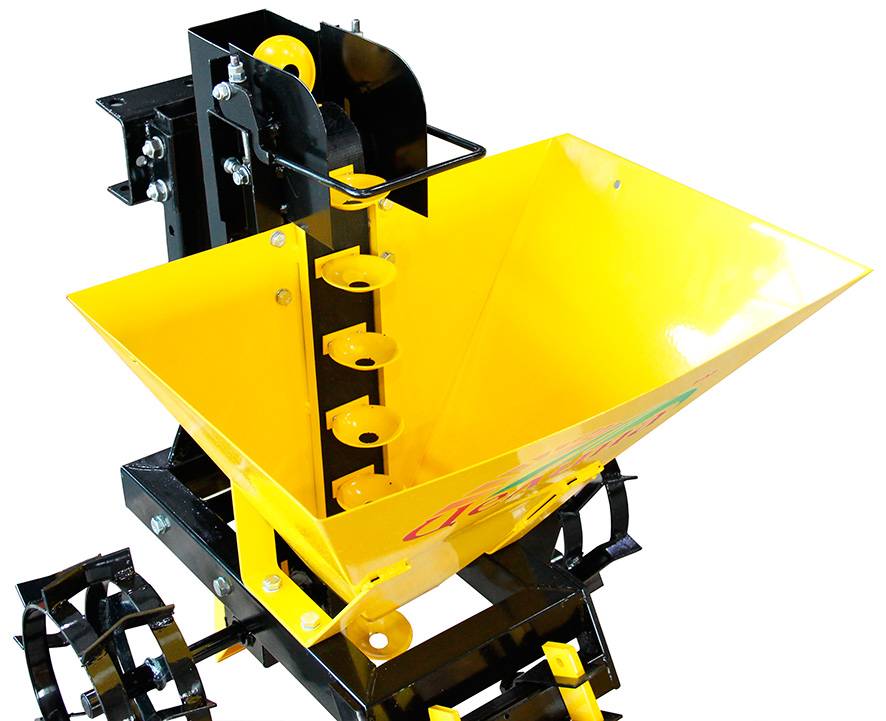

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

Чертеж картофелесажалки

В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
После всего сделанного стоит закрепить раму стальными полосами.
Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Как сделать самому

Если у вас нет необходимых средств на приобретение новой картофелесажалки, то имеет смысл задуматься об изготовлении данного агрегата своими силами.

Действительно, картофелесажалка для минитрактора своими руками, чертежи которой широко представлены в интернете, является тем выходом из кризисной ситуации, когда наблюдается постоянная нехватка денег.

К тому же, само приобретение минитрактора — это довольно затратное дело, после которого фактически не остается свободных средств. Куда уж тогда думать о покупке картофелесажалки в магазине, надо стараться окупить ранее сделанные вложения. Поэтому, конструирование самодельного агрегата вполне оправдано.

При этом, порядок действий фактически одинаков, независимо от типа минитрактора:

Самодельная картофелесажалка для минитрактора, размеры которой могут быть самыми различными, изготавливается из тех подручных средств, имеющихся у вас в наличии. Весь смысл в минимальных затратах, поэтому это естественно.

На первом этапе будет происходить изготовление конструкции рамы, к которой будут привариваться прочие составляющие. Для этого нам понадобятся швеллеры №8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными стальными полосками.
Впереди конструкции нужно приварить арку с вилками крепления, направленные к центральной тяге агрегата.
Усиливание рамы осуществляется двумя стальными наклонными балками, которые нужно закрепить к середине арки, расположенной впереди. Далее нужно закрепить опору, на которой будет располагаться сиденье, сделанного из уголка 50x50x5 мм.
Крепится оно к лонжерону своими руками. К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен бункер для картофеля.
Бункер будет изготовлен из четырех листов фанеры, толщиной 12 мм. Нужно вырезать равные части, а затем крепим их между собой стальными уголками. Также нужно нанести олифу, а когда она высохнет, покрасить водостойкой краской.
Внутри бункера можно постелить резиновое покрытие, чтобы клубни не повреждались о стенки резервуара. С помощью пары болтов закрепляем бункер к кронштейну.
В нижней части рамы будут располагаться рыхлитель и колесная ось.
Колесную ось придется делать своими силами.
В качестве основы будет выступать обычная стальная труба, по краям которым установлены цапфы. Их размеры придется подгонять под диаметр используемой трубы, но в этом нет ничего сложного.
В стальной трубе нужно проделать отверстия, в которые будут установлены специальные штифты, куда будут вставлены шипы. По окончании процесс сборки, их нужно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью четырех болтов М16.

На колеса нужно приварить ступицы, на которых будут располагаться по два подшипника на каждом колесе. Далее насаживаем подшипники на шипы, защищаем прокладкой, состоящей из войлока, которая не позволит попадать лишней грязи.

Таким образом, у нас получается картофелесажалка полуавтоматическая для минитрактора, сделанная своими руками. Полуавтоматическая она потому, что на самой картофелесажалке будет сидеть человек, который и будет кидать клубни в соответствующие семенапроводы.

Поэтому, данную конструкцию нужно дополнить сиденьем, на котором можно было бы удобно расположиться. Изготавливается оно из обычных досок, которые потом обтягивают поролоном и обшивают кожзаменителем.

Самодельная картофелесажалка для минитрактора двухрядная будет несколько более сложной конструкцией, ведь придется конструировать больше компонентов и частей агрегата. Но, в интернете довольно много подробных чертежей с указанием точных размеров, что существенно упростит данную задачу.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На чтение: 7 минут Нет времени?

Если вы хотите облегчить процесс выращивания картофеля, обратите внимание, какими возможностями обладает картофелесажалка для мотоблока. Это функциональное приспособление вместе с картофелекопалкой позволяет механизировать процесс посадки и выкапывания столь популярного овоща. Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками.

Читайте в статье

Как использовать?

Бункер устройства заполняется посадочным материалом. Затем включается мотоблок, на котором выставлена скорость 1 км/ч, она должна быть равномерной по всей посадочной полосе.

А вот как выглядит гербицид лазурит на картофеле, и как его использовать, поможет понять данная статья.

Владелец сеялки отправляется поочередно в каждый семяпровод по одной картошке, это осуществляется при непрерывном движении устройства. Присыпание посадочного материала землей осуществляется заделочными дисками, которые специально для этого расположены под углом к борозде. При вращении они прикапывают картошку грунтом.

При неправильной присыпке посадочного материала диски нужно отрегулировать, углубив их, проворачивая их стойки вокруг оси. Можно также воспользоваться четырьмя штифтами, которые помогут изменить положение дисков на плоскости.

Возможно вам также будет интересно узнать о том, как посадить картофель чтобы был хороший урожай.

На видео – как используется самодельная картофелесажалка для мотоблока:

Чтобы после посева устранить уплотнение земли, производимое колесами устройства, следует установить на него специальные культивационные лапы. Они сразу же рыхлят землю и полностью устраняют следы. Глубину их рыхления можно контролировать.

Посадка картошки – довольно трудоемкий процесс, и одному с ним не справиться, обычно, для него подключаются все домочадцы. Картофелесажалка может существенно облегчить эту участь, если ее правильно изготовить, учитывая все нюансы такого устройства.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка для мотоблоков своими руками
