Как правильно монтировать керамические канализационные трубы

Требования к наружным трубопроводам

Наружный трубопровод канализации представляет собой систему каналов, отводящих стоки из сооружений к резервуарам. Прокладка осуществляется под уклоном (0,7-3 см. на 1 м. в зависимости от диаметра труб) для обеспечения самостоятельного продвижения транспортируемой среды. В ином случае устанавливается насосная или напорная система.

Относительно устройства наружная канализация имеет 3 типа исполнения:

1. Раздельная имеет разные резервуары для сбора бытовых и дождевых вод.
2. Полураздельные оснащены разными каналами, но одним сборным пунктом.
3. Общесплавные представлены единой системой.

По назначению различают наружную канализацию следующим образом:

1. Внутриквартирная, внутридворовая называется трассировкой, исключает подключение к автономной канализации. Конечная точка располагается в 3 метрах от фасада здания.
2. Уличная сеть представлена трубопроводами и колодцами, ведущими к центральным коллекторам.
3. Коллекторы — узловые пункты сбора сточных вод.

Конечной точкой сбора является очистное сооружение. Они бывают автономными для частного пользования и централизованными для обработки стоков с предприятий и городских строений.

Требования к трубам для наружной канализации основываются на следующих критериях:

• состояние почвы и уровень пролегания грунтовых вод, климатические особенности конкретной местности;
• объем и химический состав транспортируемой среды;
• расстояние от объекта до очистного сооружения, необходимость в насосном или напорном оборудовании.

Вне зависимости от стоков материал должен быть устойчивым к коррозии, жестким и прочным в соответствии с грунтовыми исследованиями и механической нагрузкой, оказываемой на участок пролегания труб.

Также соблюдаются условия относительно температурного режима среды и наружных условий эксплуатации, химический состав стоков и давление внутри каналов. Все нормативы прописаны в СНиП под номером 2.04.03-85.

Типы дымоходов

На дымоход неблагоприятно воздействуют:

• жар/повышенные температуры
• конденсат/влажность
• коррозия/кислоты отработанных газов.

Дополнительно следует учитывать нагрузку собственного веса и воздействие ветра, а также требования пожарной безопасности. Дымоход, работающий в режиме повышенного давления, должен быть газонепроницаемым. Для обозначения различных сфер примемения дымоходные системы разделяются на классы.

В большинстве западно-европейских стран принадлежность дымохода к определённому классу обозначается маркировкой. Основными критериями различий являются:

• максимальная допустимая температура отработанных газов (например, T400)
• давление: указывает, на основании какого давления (повышенного/пониженного) и при каких условиях разрешено использовать дымоход
• огнестойкость: устойчивый (G) или неустойчивый (O) к огню
• устойчивость к влаге/конденсату: указывает, для какого режима эксплуатации предназначен дымоход (сухого (й)/влажного (W)). !!! При топке пеллетами необходима установка системы, нечувствительной к конденсату.
• коррозионная стойкость: указывает виды топлива, допускаемые для топки при установке данного вида дымохода (газообразные (1), жидкие/газообразные (2), твердые/жидкие/газообразные (3)).

Тубы из керамики согласно ГОСТ

Известно, что керамические элементы для монтажа трубопроводов выпускают строго по ГОСТ 286-82, а поэтому изделия соответствуют таким характеристикам:

• Диаметр элементов равен 150-600 мм, что не даёт возможности использовать такие тубы для устройства внутренних сетей;
• Также согласно стандартам допустимо отклонение по прямолинейности изделия. Максимально допустимый показатель для туб диаметром до 250 мм — 11 мм на метр погонный. А для туб сечением от 300 мм — 9 мм на метр погонный.
• К тому же тубы из керамики должны быть абсолютно негигроскопичными, а внутреннее давление, при котором туба может работать, равно 15 м водяного столба или 1,5 кгс/см2.

Наружная канализация: последовательность работ

Наружная канализация загородного дома играет важную роль в функционировании канализационной системы. Установка канализации состоит из нескольких этапов.

1. Составление проекта канализационной системы, расчёт размеров, переходов, соединений, выбор и закупка материалов.
2. Выполнение земельных работ.
3. Укладка трубопровода в предварительно вырытую и осушенную траншею.
4. Диагностика системы и исправление ошибок.

Монтаж наружной канализации

В том, как проложить канализационные трубы в земле, нет ничего особо сложного. В процессе выполнения монтажных работ следует просто придерживаться советов профессионалов, соблюдать технологию и и использовать здравый смысл.

Земельные работы

Траншея для канализационных труб может быть вырыта двумя способами: ручным или при помощи специализированной техники. Второй вариант, конечно, более простой, однако и более дорогостоящий

На этом этапе важно учесть уровень промерзания грунта. Если есть возможность, следует вырыть траншею так, чтобы канализационная труба была проложена ниже уровня промерзания

Дно ямы для труб должно быть ровным, с необходимым для нормального функционирования канализационной системы наклоном. Также следует уложить на дно слой песка. Обязательным шагом является выполнение опалубки стен траншеи. Она может быть сделана вертикально или горизонтально. Опалубка может быть герметичной или с распорками.

Траншея для канализационных труб

Часто владельцы сталкиваются с проблемой затопления траншеи для канализационных труб. Конечно же, укладывать трубы в воду нельзя. Не стоит проводить монтажные работы, даже если стенки траншеи слишком влажные, накануне прошёл дождь или поднялся уровень грунтовых вод. Перед тем как приступать к выполнению монтажа, следует осушить траншею. Сделать это можно одним из трёх способов.

• Горизонтальный дренаж. Этот метод предусматривает отвод воды из траншеи при помощи специальной помпы.
• Метод поверхностного дренажа — вариант, при котором воды будут выкачиваться по мере поступления.
• Понижение уровня грунтовых вод — метод, который осуществляется путём установки специального депрессионного колодца.

Монтаж трубопровода

Когда все подготовительные работы выполнены, траншея вырыта и осушена, можно выполнять для наружной канализации. Если для установки канализации используются пластиковые трубы, работу следует начинать с соединения труб между собой. Изделия чаще всего соединяются «в раструб» с обязательным использованием резиновых уплотнителей.

Монтаж наружных труб начинают выполнять от фундамента дома. При укладке трубопровода обязательно нужно учесть уровень уклона, от этого во многом зависит эффективность канализационной системы. Для выполнения поворотов применяются специальные фитинги. Если длина наружного трубопровода превышает 15 метров, нужно позаботиться об установке люков в местах поворота.

После того как трубопровод уложен в траншею, яму можно аккуратно засыпать небольшими порциями земли, утрамбовывать не нужно. Если трубопровод проложен выше уровня промерзания грунта, следует его утеплить.

Если правильно подобрать трубы, без ошибок выполнить монтажные работы, учесть уровень уклона, будет функционировать надёжно и эффективно на протяжении длительного периода.

Советы профессиональных мастеров

Каждый сможет своими руками организовать канализационную систему в доме

Чтобы результат соответствовал задумке хозяев, важно знать секреты опытных мастеров

Советы профессионалов при устройстве пластиковой канализации:

• Монтажные работы в доме обязательно ведутся от стояка к сантехническому оборудованию;
• Все трубные раструбы должны иметь расположение от стояка к сантехнике, это поможет снизить риск появления протечки;
• Чтобы сделать поворот в 90о, следует воспользоваться отводами по 45о (2 шт.);
• Если необходимо подсоединить к трубопроводу трубы с небольшим диаметром, необходимо использовать специальные резиновые манжеты;
• Чтобы правильно сделать переход магистрали, состоящей из разных материалов (пластиковые трубы и чугунный стояк), необходимо воспользоваться специальными переходными элементами.

Трубы из пластика являются одним из наиболее удачных способов организации канализационной системы. Материал нашел широкое применение у профессиональных мастеров и пользуется большой популярностью среди потребителей. Благодаря множеству положительных характеристик трубные изделия из пластика способны прослужить долгие годы.

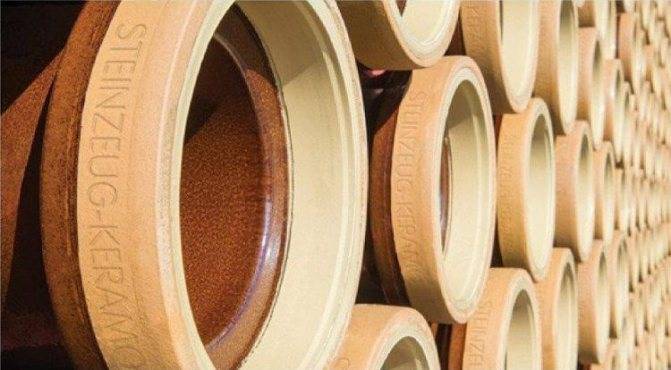

Керамические трубы: требования ГОСТ

. Краткая выдержка представлена ниже.

Канализационная продукция из керамики выпускается с соблюдением норм, закрепленных государственным стандартом 286-82:

• толщина стенок – от 20 до 40 мм;
• длина одного отрезка в виде готового изделия – от 1000 до 1500 мм;
• внутренний диаметр – от 100 до 600 мм с соблюдением шага сортамента в 50 мм;
• параметры раструба – сечение от 224 до 734 мм и глубина от 60 до 70 мм;
• кривизна изделия – несколько миллиметров в зависимости от внутреннего диаметра;
• овальность ствола и раструба – не больше имеющихся значений максимального отклонения от сечения трубы и ее размера;
• допустимое превышение конусности воронкообразного расширения – не более 8 мм в зависимости от внутреннего диаметра;
• отклонение от прямолинейности – в пределах 11 мм на каждый метр изделия при сечении от 150 до 200 мм и 9 мм – от 300 до 600 мм.

Конец трубы и внутренняя часть расширения должны иметь нарезку в виде 5 канавок, что является минимально допустимым количеством, глубиной от 2 мм.

После остывания изделий проводятся испытания, предполагающие создание гидравлического давления 0,15 МПа. Положительный результат зависит от соответствия показателей водопоглощения и кислотоупорности требуемым значениями, где в первом случае он должен быть не более 8 %, а во втором – не менее 93 %.

Наряду с перечисленными требованиями ГОСТа существует обязательность соответствия внешнего вида изделия определенным критериям, регламентирующим отсутствие:

• свободных от глазури частей поверхности трубы с возможностью их наличия на внутренней стенке в пределах 1% и на внешней – 5%;
• трещин, определяемых как несквозные, шириной более 1 мм на поверхности плечика раструба;
• включений в виде отдельных выплавок и посторонних частиц;
• трещин в торцевой части вне зависимости от того, сквозные они или нет;
• каких-либо вздутий на внутренней стороне изделия;
• отбитостей по краям расширения в виде воронки и на торцевой части цилиндрической конструкции.

Диаметр керамических труб

Диаметр (мм)	Длина (м)	Вес (кг/м.п.)
100	1,25	15
150	1,5	24
200	1,5 и 2,0	37
250	2,0	53
300	2,0	65
350	2,0	80
400	2,0 и 2,5	100
450	2,0	141
500	2,0 и 2,5	160
600	2,0 и 2,5	225
700	2,0	468
800	2,0	548

Основные этапы прокладки канализации в частном доме

Чтобы система исправно функционировала, и не возникало никаких непредвиденных ситуаций, перед тем, как проложить канализационные трубы в частном доме, нужно грамотно составить подробный проект.

Желательно, чтобы проектирование инженерных систем осуществлялось в момент составления проекта дома, но это актуально, только если намечается новое строительство.

Многие специалисты рекомендуют на этапе разработки схемы прокладки наружного и внутреннего трубопровода ориентироваться на некоторые особенности движения стоков по трубам. Обязательно нужно соблюдать такие правила:

• унитаз должен присоединяться к стояку отдельно, кроме того, в соединительную трубу нельзя добавлять другие приборы;
• подсоединение других приборов не должно быть на уровне ниже присоединения унитаза;
• вся сантехника, кроме унитаза, может иметь общую подводку к стояку;
• диаметр подводящей трубы должен быть не меньше размера сливного патрубка.

После того, как составлен проект, можно переходить к таким этапам монтажа системы, как выбор места установки очистного сооружения, обустройство внутренней канализационной сети, вывод ее из дома и монтаж внешней канализации.

Если вы сталкиваетесь с этим впервые, и не знаете, как прокладывать канализационные трубы в частном доме, но хотите сделать все своими руками, то желательно не только ознакомиться с инструкцией монтажа, но и просмотреть видео.

Нормативные требования к керамическим трубопроводам

Производство канализационных труб из керамики осуществляется в соответствии с положениями ГОСТ 286-82. Готовые изделия должны отвечать следующим нормам:

• внутренний диаметр изделий находится в пределах 100-600 мм, сортамент выполняется с шагом в 50 мм;
• толщина стенок готового изделия составляет 19-41 мм;
• длина отдельного участка трубы лежит в диапазоне 1000-1500 мм;
• соединительный раструб производится глубиной 60-70 мм и диаметром 224-734 мм;
• допуск кривизны трубы составляет несколько мм, его значение определяется внутренним диаметром;
• овальность ствола и раструба не превышает значения предельного отклонения от размера и диаметра трубы;
• конусность раструба по внутреннему диаметру не превышает 8 мм;
• отклонение от прямолинейности трубы на 1 м длины ствола не превышает 11 мм (при диаметре 150-200 мм), 9 мм (диаметр 300-600 мм).

На наружной стороне конца ствола и на внутренней поверхности раструба выполняется нарезка из минимум 5 канавок глубиной от 2 мм.

Внешний вид керамических труб тоже имеет большое значение

Соединение готовых изделий осуществляется с помощью соединительных раструбов или муфт.

В готовом виде керамические трубы должны быть полностью герметичными. Также к керамическим трубам предъявляются требования ко внешнему виду, согласно которым не допускается наличие:

• не покрытых глазурью участков площадью более 1% на внутренней и более 5% на внешней поверхностях;
• сетеобразных посечек;
• несквозных трещин более 1 мм шириной на плечике раструба;
• сквозных и несквозных трещин на торцах трубы;
• отдельных выплавок и инородных поверхностных включений;
• вздутий на внутренней поверхности;
• отбитостей на торцах трубы и на рёбрах плечика раструба.

Особенности монтажа внутренней канализации

Для эффективной организации работ по прокладке канализационной системы все работы стоит разделять на внутренние и наружные. Внутри помещения применяются трубы, диаметр которых составляет 50, 100 и 110 мм.

От унитаза и до коллектора, как правило, прокладывается 110 мм деталь. Для подключения остальных сантехнических агрегатов применяется соединение, диаметром в 50 мм.

Основные правила монтажа внутренней системы выглядят так:

• Монтаж любых ответвлений, пролегающих горизонтально, осуществляется только с применением скошенных тройников и аналогичной фурнитуры.
  Горизонтальные повороты конструкции, выполненные под прямым ушлом — недопустимы.
• Любые повороты реализуются посредством отводов, угол развода — 45 градусов.
• Повороты должны оснащаться деталями для удобного доступа — ревизиям.

Отдельное внимание стоит уделить такому аспекту, как правильная установка фановой трубы стояка канализации. Фановая труба — часть канализационной конструкции, отводящая запахи из канализации за пределы помещения и обеспечивающая бесшумную работу системы.

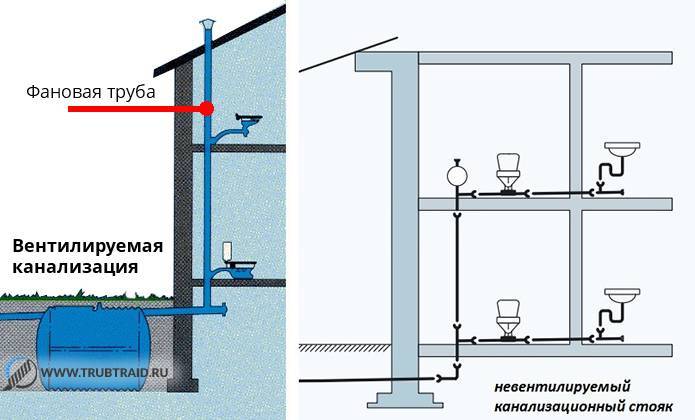

Фановая труба — часть канализационной конструкции, отводящая запахи из канализации за пределы помещения и обеспечивающая бесшумную работу системы.

К основным правилам установки рассматриваемой конструкции относят следующие требования:

• Диаметр фановой трубы не бывает уже основной ветки.
• Устанавливать такую конструкцию нужно там, где ее работа не будет доставлять дискомфорта. Обычно, это крыша.
• Все участки конструкции должны прокладываться в тепле и только завершающая (выходная) часть обязательно должна быть расположена только на улице.
• Наличие защитного клапана является ключевым требованием.
• Место выхода трубы на улицу должно быть надежно герметизировано.
• Оптимальная высота вывода конструкции над крышей строения составляет 50 см.

Ознакомиться с процессом монтажа более наглядно можно здесь

https://youtube.com/watch?v=4w1-u_EXfLM

Преимущества и недостатки керамических канализационных труб

Вышеперечисленные качества, которыми характеризуются керамические трубы для канализации, позволяют их применять в особо неблагоприятных условиях.

Применение данных труб целесообразно при высоком залегании грунтовых вод, отличающихся высокой агрессивностью. Их стойкость к коррозии делает именно их единственно возможным вариантом в подобных условиях.

Стойкость к химическим воздействиям позволяет эксплуатировать трубы из керамики для организации производственной канализации, стоки которой отличаются большим наличием химически активных элементов. Данные трубы устойчивы к статической нагрузке, толщина стенок позволяет их укладывать в местах движения транспорта.

Диаметр керамической канализационной трубы позволяет применять их для организации систем отвода стоков с высокой интенсивностью.

Но кроме преимуществ существует и ряд негативных характеристик подобного материала:

Незначительная стандартная длина трубы снижает скорость выполнения работ и требует лишних расходов на стыковку.
Значительный вес керамической трубы затрудняет транспортировку и монтаж.
Изделия весьма чувствительны к ударным нагрузкам, их достаточно легко повредить неосторожным ударом

Поэтому доставку и укладку следует выполнять с осторожностью.
В отличие от труб из ПВХ,  керамика не переносит заморозку, трубы лопаются. Поэтому при монтаже следует придерживаться определенных глубин заложения или применять все необходимые меры для утепления.

Также керамические изделия очень трудно порезать по требуемому размеру, трубы отличаются хрупкостью.

Монтаж пластикового трубопровода

Монтаж внутренней канализации вполне возможно сделать самостоятельно и для этого не обязательно быть профессиональным сантехником. Необходимо правильно подогнать трубы.

Выполнить монтаж канализационных труб из пластика сможет даже 1 человек

Последовательность работ при организации внутренней канализации:

1. Первоочередной задачей является создание проекта будущей канализации. Для этого потребуется изготовить хорошо продуманные чертежи.
2. Далее требуется соединить унитаз с конструкцией стояка. Лучше воспользоваться трубой, диаметр которой будет 100 мм.
3. Прокладка канализации в кухонном помещении обязательно должна включать в себя установку жироуловителей. Такие устройства крепятся недалеко от сливных патрубков.
4. Рекомендуется устанавливать специальные люки, предназначенные для прочистки труб. Их необходимо крепить на стояках.
5. Оптимальным решением для внутренней канализации в доме является наличие одного стояка. Именно к нему должны вести все ветви трубопровода.
6. Предпочтительнее делать вывод трубы к стене, расположенной недалеко от выгребной ямы. Это поможет избежать использования дополнительных трубных соединений и предотвратит возникновение засоров.

При монтажных работах особенное внимание следует обратить на герметизацию всех стыков. Для этого рекомендуется воспользоваться специальными герметиками

История

Древнейшая обнаруженная археологами канализационная система, использующая канализационные керамические трубы, принадлежала индийскому городу Мохенджо-Даро и датируется примерно 2600-м годом до нашей эры.

Любопытно: город, однако, более известен по другой причине. Руины несут на себе следы оплавления, характерного для высочайших температур… ядерного взрыва. Возможно, предками была придумана не только керамическая канализация.

Несколькими веками позже керамические канализационные трубы применялись в древнем Вавилоне, еще позже – в Римской империи. Удивительно: речь шла не о примитивных водоотводах, а о развитой сети центральной канализации. Причем технология изготовления труб, судя по из остаткам, не так чтобы сильно отличалась от современной нам.

Это особенно впечатляет на фоне того, что по историческим меркам совсем недавно, в средневековье, нечистоты просто выливались на улицу. Между прочим, широкополые шляпы парижских модников и модниц призваны были защитить прохожих от вылитого на голову ночного горшка.

Одним из последствий столь небрежного отношения к стокам были эпидемии, косившие население Европы в те века. С появлением канализационной сети смертность в крупных городах снизилась вдвое!

Говорят, римляне придумали канализацию, чтобы их фекалии плыли к соседям – гуннам. Те рассердились, и Рим пал

Определение размера и формы кирпичного дымохода

Оптимальной формой для дымоотводящей трубы является цилиндр. Углы создают дополнительные преграды для дыма, осложняя его отведение. В результате на стенках конструкции будет скапливаться больше сажи. Цилиндрическая форма лишена углов и упомянутых недостатков.

Структура дымовой трубы.

Размеры кирпичного дымохода — диаметр и высоту — нужно рассчитывать с учетом мощности оборудования, имеющихся препятствий на пути отводящегося дыма, их размера, ширины входного отверстия. В процессе расчета высоты необходимо учитывать высоту самого дома, тип кровли, размеры соседних построек и строительные требования.

Подгонка труб при монтаже

Подгонка труб

Для обеспечения герметичности соединения канализационных труб при монтаже все трубы и фитинги в обязательном порядке требуют подгонки. Также необходимо убедиться, что углы соединения и наклоны труб на объекте (в квартире или доме) соответствуют схеме канализации по проекту.

Для этого разложив на плоскости все подрезанные в размер трубы и фитинги специальным маркером делаем пометки и проводим ориентирующие линии.

После того, как схема отрисована непосредственно «на месте», приступаем к процессу подгонки труб с последующей их склейкой.

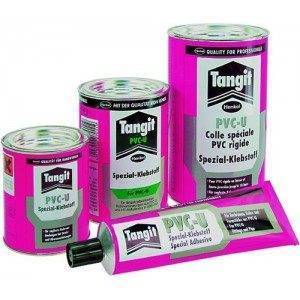

Клей для труб-ПВХ

Перед соединением труб с фитингами предварительно проверяем, насколько хорошо подогнаны друг к другу соединяемые детали. Вставляем трубу в раструб другой трубы или фитинга и продвигаем вперед: правильно подогнанная труба свободно входит в раструб на две трети, а последнюю треть проходит со значительным сопротивлением.

Для того, чтобы при склеивании трубы были соединены максимально надежно, необходимо ошкурить склеиваемые поверхности.

После того как склеиваемые поверхности обработаны шлифовальной шкуркой, очищаем их с помощью специальных салфеток, пропитанных составом на основе метиленхлорида (чаще всего салфетки или сам состав продают в комплекте с клеем для ПВХ-труб). Метиленхлорид не только обезжиривает склеиваемые поверхности, но и частично размягчает их.

Трубы с обезжиренными торцами можно склеивать. Для склеивания поливинилхлоридных канализационных труб применяем специальный клей, который можно найти практически в любом супермаркете.

На ошкуренные и обезжиренные поверхности клей наносим специальным тампоном (идет в комплекте с флаконом клея) либо кистью с синтетическим ворсом. На трубу наносим более толстый слой клея, а на внутреннюю поверхность (так называемое посадочное гнездо) раструба – более тонкий.

Склейка труб

После того как клеевой состав нанесен, надеваем раструб или фитинг на трубу. Оба элемента совмещаем таким образом, чтобы образовался ровный валик из клея в месте входа трубы в посадочное гнездо.

Вставленную трубу удерживаем с усилием в посадочном гнезде в течение 30-40 секунд, после чего ослабляем давление, и проводим по месту стыка трубы и раструба кистью с клеем. Делается это для того, чтобы жидкий клей максимально заполнил образовавшиеся пустоты и надежно герметизировал соединение.

Заполнение стыка клеем

Обратите внимание! Клей для соединения ПВХ-труб достаточно быстро теряет свои адгезионные свойства, поэтому постарайтесь успеть завершить всю процедуру склейки (от нанесения клея до заполнения клеем стыка) за минуту-полторы. Проводя последовательное соединение пластиковых труб с фитингами таким образом согласно схемы, мы формируем надежную и герметичную канализационную систему

Простота ПВХ-труб в обработке, их относительно невысокая стоимость и широкий ассортимент фитингов существенно облегчают стоящую перед нами задачу. А значит – смонтировать канализацию для частного дома  своими руками  или обычной квартиры вполне можно!

Проводя последовательное соединение пластиковых труб с фитингами таким образом согласно схемы, мы формируем надежную и герметичную канализационную систему. Простота ПВХ-труб в обработке, их относительно невысокая стоимость и широкий ассортимент фитингов существенно облегчают стоящую перед нами задачу. А значит – смонтировать канализацию для частного дома  своими руками  или обычной квартиры вполне можно!

Требования по ГОСТ

К керамическим трубам предъявляются довольно жесткие требования, которые строго регламентируются в ГОСТ 286-82. В соответствии с этим нормативным документом они должны соответствовать следующим характеристикам:

• Диаметр может быть минимум 100 и максимум 600 мм., что не позволяет использовать их для устройства внутренней канализации.
• Толщина стенки варьируется от 2 до 4 см, а длина до 1,5 метра.
• Элементы должны иметь правильную, прямолинейную форму. Допустимое отклонения для изделий сечением до 250 мм – 11 мм на погонный метр, 300 мм – 9 мм на 1 м/п.
• Соединение отдельных элементов производятся с помощью раструба или муфтами. Если используется раструбное соединения, то внутри раструба и с другой стороны трубы, только снаружи, должны быть насечки в количестве 5 штук.
• Керамические трубы должны обладать хорошими водоотталкивающими свойствами, допустимый уровень водопоглощения не более 8 %.
• Внутренняя поверхность покрывается слоем специальной глазури, с коэффициентом устойчивости к химическим реагентам 90 — 95 %.
• Изделия в обязательном порядке должны проходить гидравлические испытания и выдерживать давление от 240 до 350 МПа.

Исходя из всего вышеперечисленного, становится понятно, что применение канализационных труб из керамики для частного домостроения не совсем целесообразно. Они больше подходят для магистралей по которым транспортируются химически агрессивные стоки или высокой температуры.

1 Установка канализационных труб своими руками – вертикальная часть системы

Канализационная сеть внутри жилого дома предназначена для отвода от бытовой техники (посудомоечные, стиральные, сушильные агрегаты) и санитарно-технических устройств сточных вод, которые доставляются к очистным локальным либо центральным сетям. Такая внутридомовая система сооружается в соответствии с Санитарными нормами и правилами 1985 года 2.04.01 по заранее разработанному проекту. В нем учитывается то, каким образом располагается бытовая и санитарная техника в жилых помещениях.

Специалисты условно подразделяют внутридомовую сеть канализации на два вида:

• горизонтальная часть;
• вертикальная часть.

Под вертикальным участком понимают основной стояк (в частном доме в большинстве случаев он один), к которому осуществляется подвод горизонтальных элементов трубопровода, отводящих стоки от сантехустановок. В многоэтажных жилых зданиях таких стояков может быть несколько (как правило, по одному на каждый подъезд высотки). Для частного домостроения сечение основного стояка выбирают не менее 110 мм.

В принципе, можно смонтировать и вертикальный участок меньшего диаметра, но при условии, что ни одна из горизонтальных труб не будет иметь большее, чем он сечение. Правила монтажа канализационных труб требуют, кроме того, установки вентиляции на стояк. Делается это посредством вывода на крышу либо на чердачное помещение верхнего конца вертикальной трубы и частичного его перекрытия с целью защиты трубопровода от природных осадков и мусора

Обратите внимание – вывод вертикальной части системы на чердаке должен быть удален от ближайшего окна в доме на 4 и более метров
