Как глубоко надо закладывать канализацию в доме без проблем в будущем

Внутренняя канализация частного дома

Что можно сказать про эту систему. Во-первых, здесь используются в основном трубы, изготовленные из полипропилена. Они серого цвета и стыкуются между собой раструбным соединением. Оно герметичное, потому что внутри раструба установлена резиновая манжета с круглым сечением.

Схема внутренней канализации частного дома

Во-вторых, для внутренней канализации частного дома обычно используются трубы диаметром не больше 110 мм. Это же самое соответственно касается и фитингов. И труба с самым большим диаметром обычно устанавливается на стояк с выводов на улицу.

В-третьих, существуют нормы, которые определяют соотношение диаметра устанавливаемых канализационных труб с типом сантехнического прибора. К примеру, под раковину в ванной можно установить трубу диаметром 32 мм, то же самое касается и мойки в кухне. Под ванну лучше устанавливать трубу с большим диаметром, потому что из нее стекает больший объем воды, 50-миллиметровая труба с этим справить. После унитаза лучше установить трубу с точно таким же диаметром, как и стояк.

Монтаж канализации

По сути, внутренняя канализационная система является трубной обвязкой сантехнических приборов. Поэтому еще на стадии проектирования самого дома, и даже при реконструкции или капитальном ремонте необходимо в дизайн-проекте учитывать расположение сантехприборов. При этом, чем ближе они находятся к стояку, тем лучше будет работать канализация. Плюс, сокращение расходов на приобретение необходимых материалов и снижение трудозатрат по сборке схемы.

Трубная разводка в подвале

Кстати, схема внутренней канализации частного дома является основной проводимых работ. В ней точно определяются места установки потребителей, длины участков системы канализации и количество фитингов.

Перед тем как обустраивать внутреннюю канализацию на даче своими руками, необходимо выбрать, каким способом ее устанавливать. Здесь два варианта: открытый или скрытый. В первом случае вся трубная разводка прокладывается по стенам или по полу. Во втором случае монтаж производится внутри стен или пола. Для этого эти элементы здания штробятся, куда и укладываются инженерные сети. Кстати, в штробы сразу закладываются и водопроводные трубы, тем самым снижаются затраты и трудоемкость. Необходимо отметить, что в штробы водопроводная труба укладывается сверху канализационной.

Стояк и лежаки канализации

На что еще необходимо обратить внимание, прокладывая внутреннюю канализацию в частном доме

  • Монтаж труб диаметром 50-80 мм производится под наклоном в 2 см на один метр длины изделия, диаметром 80-110 мм – уклон составляет 3 см.
  • Длина трубы, соединяющая унитаз со стояком, не должна быть больше одного метра.
  • Канализационный стояк устанавливается у стены, которая является самой ближней к септику. Оптимально, если в доме будет один стояк.
  • Если в доме есть подвал, то канализацию первого этажа можно провести именно в нем. При этом учитывается, отапливаемый ли подвал или нет. Если нет, то трубы придется утеплить, к примеру, теплоизоляционными цилиндрами.
  • Если в доме несколько этажей, но для каждого придется чертить свою схему разводки. При этом на стояке придется устанавливать ревизии – это небольшие лючки, через которые производится обслуживание и прочистка стояка.
  • Было бы неплохо после мойки на кухне и посудомоечной машины установить жироуловители.

Перед тем как сделать канализацию в частном доме (имеется в виду внутреннюю), необходимо правильно определить схему трубной разводки, и, конечно, в процессе монтажа соблюсти все нюансы, описанные выше. Нередко схема в время ремонта или строительства дома меняется. Поэтому закуп необходимых материалов надо будет производить после окончательно установленного плана. То есть, перед самым началом монтажного процесса.

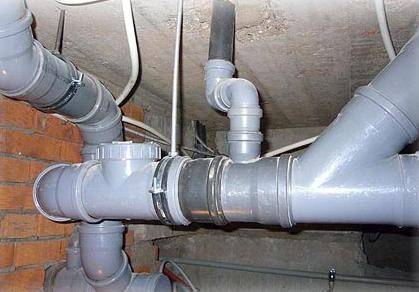

Сложная схема в подвальном помещении с установкой ревизии

Выбор локальной канализации

Самой простой в изготовлении будет простая выгребная яма. Она возможно как с фильтрующим, так и с герметичным дном. Все будет зависеть от того, до какого именно уровня поднимаются грунтовые воды. Изготавливается она:

  • из цементных колец,
  • способом обкладки углубления стенок при помощи кирпичей,
  • заливки бетона.

В других случаях возможно громадную пластиковую емкость. Ее недостатком есть необходимость постоянной чистки, на что смогут быть затрачены большие средства.

Следующим вариантом возможно самодельный септик. Сущность его содержится в наличии нескольких камер-отстойников. Стоки, неспешно продвигаясь по ним, очищаются и выводятся в землю либо водоем. При таких условиях нужно будет подготовить пара отдельных котлованов и облицевать их по принципу из прошлого варианта. Для для того чтобы сооружения чистка требуется значительно менее.

Самым лучшим выходом из обстановки считается установка мини-очистных сооружений. Не смотря на то, что они обходятся намного дороже прошлых вариантов, но с ними вам возможно будет забыть об утилизации отходов. А очищенная вода возможно использована для полива растений на огороде.

Совет! Отправной точкой для подбора объема может служить цифра в 0,15 м3, которая есть минимальным показателем расходуемой воды в день на одного человека, т.е. на 4 человек в сутки будет потребляться и отводится приблизительно 0,5 м3.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Материалы и инструменты

Поскольку главной деталью внутренней системы считается общий стояк, который применяют для слива всех стоков в септик, то к его выбору нужно отнестись ответственно. Нельзя экономить на материале, приобретая дешевый и некачественный товар.

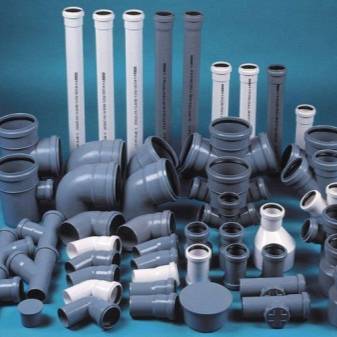

Помимо стояка, для обустройства канализации также потребуются следующие элементы:

  • канализационная труба диаметром 30, 50, 75 и 100 мм;
  • отводы, соответствующие размерам труб;
  • тройники;
  • переходники и редукторы;
  • заглушки;
  • детали для крепления;
  • синтетический герметик.

Приобретая трубы, необходимо учесть, что для стояка их нужно выбирать с самым большим диаметром, это касается и отвода стоков от унитаза.

Что касается инструментов, то до начала монтажных работ необходимо подготовить их минимальный набор, состоящий из:

  • уровня;
  • перфоратора;
  • ножовки;
  • болгарки;
  • молотка;
  • отверток;
  • пистолета для герметика.

Обустройство канализации на частном участке

Также, как и внутри здания вам понадобиться специально подготовленная схема с учетом материалов, их размеров, условий грунтовой структуры.

В таком случае можно выбрать один из наиболее подходящих типов, как будет устраиваться автономная канализация в частном доме на улице. Возможно обустройство накопительного резервуара без дна либо традиционного септика (заранее определитесь сколько будет его объем), подвергающегося регулярной очистке. Рассмотрим способ прокладки трубопровода на улице и установку каждого типа приемного устройства слива. Об этих методах рассказывается в нашем видео.

Многокамерная канализация в частном доме

Выгребная яма

Накопительная емкость без дна представляет собой колодец для канализационной коммуникации, глубина которого обычно порядка 2,5 метров. Стенки этой конструкции могут укладываться кирпичом или бетонными кольцами. Если правильно реализовывать похожий план конструкций, необходимо убедиться, что уровень грунтовых вод находится достаточно низко, ведь если их глубина небольшая, возможно загрязнение источников водоснабжения, находящихся в близи 50 метров. Именно поэтому в последнее время такие инженерные конструкции применяются реже, дабы не рисковать. Ее внешний вид показан на фото.

Самодельная выгребная яма

Устройство септика

Септик, в отличие от предыдущего резервуара отличается герметичностью и может иметь как одну, так и две камеры. Сделать правильно установку этого устройства стоит на бетонную подушку в вырытый котлован, но его необходимо регулярно очищать. Существует специальный проект подобной укладки.

Такое приспособление чаще делают для того, чтобы обустроить туалет в частном доме на улице, применяя при этом пластиковую либо металлическую емкость. В сети есть масса видео и фото на эту тему.

Монтаж по этапам

Теперь, когда все особенности обеих конструкций рассмотрены, выполняется прокладка канализации на улице. Сначала подробно изучается инструкция, а затем переходят к ее реализации.

  1. Разводка канализации в частном доме на участке будет проводиться от дома в предварительно обустроенный колодец, при этом уже должно быть.
  2. Выбрав материал для накопительного резервуара, подготавливаем к нему котлован. Делаем отверстие в земле немного больше, чем сама конструкция. В нашем случае обустраивается пластиковый септик, поэтому процедуру укладки его делаем при помощи канатов.

  3. Затем обсыпаем щебнем, гравием и слоем грунта, чтобы уплотнить. Приступаем к подготовке траншеи, глубина ее более 70 см. Желательно делать ее прямой без поворотов, чтобы не образовывалось застоев фекалий и других остатков в трубах.
  4. Далее стоит сделать правильно : укладываем трубы под уклоном от выходной гильзы из фундамента в деревянном доме. Септик уже должен иметь отверстие для входа канализационного трубопровода. При некотором недопонимании посмотрите видео.
  5. Все места стыков соединяются при помощи специальных манжетов на хлест, затем соединяется получившаяся конструкция и септик между собой, и место отверстия смазывается специальным сантехническим герметиком.
  6. Вся систем должна быть испытана. Для лучшего результата стоит набрать полную ванну воды, а затем слить ее. Пока вода будет стекать понаблюдайте за состоянием, каким обладают , они не должны подтекать.

Если все хорошо, и трубы остались сухими, можно смело закапывать траншею. Если переживаете, что в зимнее время трубопровод может замерзнуть, дополнительно утеплите его и хорошо теплоизолируйте канализационный колодец.

В противном случае нужна дополнительная глубина. На данном этапе вопрос, как считается решенным. В завершении публикации рекомендуем посмотреть видео ролик. Обязательно используйте свой проект для проведения системы.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

  • способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
  • устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
  • прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубыПреимуществаНедостатки
чугундолговечность, устойчивость к нагрузкам, перепадам температурбольшой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
стальустойчивость к механическому воздействию, гладкость внутренних стенокнеустойчивость к воздействию влаги, подверженность коррозии
асбестоцементдолговечность, лёгкость, низкая стоимостьнеустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтиленнизкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхностивыдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропиленвыдерживаемая температура – до 80 градусовмалая жёсткость, подверженность деформации при механическом воздействии
поливинилхлоридмногообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкостьвыдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

На какую глубину закапывать водопроводную трубу в частном доме как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

  • для песчано-гравийных грунтов показатель берется равным 1;
  • для супесчаных – 1,25;
  • в суглинистых и глинистых грунтах показатель – 1,5;
  • в торфяных – около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

Как определить уклон трубы в траншее

  • глубина промерзания грунта;
  • глубина входа канализационной трубы в септик или общую трубу;
  • количество поворотов;
  • близость грунтовых вод.

Правильная укладка канализационных труб в траншею подразумевает соблюдение уклона. Уклон каждого погонного метра трубы диаметром 110 мм должен быть не меньше 2 см в сторону стока. При меньшем уклоне вода будет уходить в общую канализацию медленно, без эффекта самоочищения. Поскольку при выводе стоков из дома их температура 15-20ºС, выход из строения достаточно углубить на 50 см. Если уложить трубу на такой глубине нет возможности, ее надо хорошо утеплить. Трубопровод не заглубляют в случае близкого залегания грунтовых вод, в этом случае его утепляют по всей длине. Использовать для канализации под землей можно такие материалы:

  • вспененный полиэтилен;
  • пенопласт;
  • керамзит.

Траншея для труб должна быть с минимальным количеством поворотов, оптимально — прямая. При наличии в траншее изгибов и длине системы более 12 м устанавливаются смотровые колодцы для устранения засоров и поломок. Прокладка наружной канализации на первом этапе предполагает проведение земляных работ. Для труб диаметром 110 мм копают траншею шириной 60 см и глубиной на 10-15 см ниже проектируемой для создания амортизационной подушки.

5.3.5. Системы с отведением очищенных сточных вод в поверхностные водоемы

5.3.5.1 Отведение очищенных сточных вод в поверхностный водоем рекомендуется применять при водонепроницаемых или слабофильтрующих грунтах на участке и при наличии водоема, который может быть использован для этой цели. В таких системах сточная вода, очищенная в септиках, после механической очистки на песчано-гравийных фильтрах, в фильтрующих траншеях или в очистных установках заводского производства отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. В районах с расчетной зимней температурой наружного воздуха до минус 20 °С возможно использование системы очистки в естественных условиях.
5.3.5.2 Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.
5.3.5.3 Отведение очищенных сточных вод в поверхностные водоемы должно осуществляться с соблюдением требований СанПиН 2.1.5.980.
5.3.5.4. В месте сброса очищенных сточных вод в водоем следует проводить мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока, например, путем укрепления грунта каменной подсыпкой или бетонными плитами.

Основные правила для монтажа канализационной системы

Схематика системы канализации

При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:

  1. Вид и расположение сборника или септика.
  2. Круглый год ли будет использоваться система;
  3. Количество потребителей;
  4. Обслуживание – профессиональное или самостоятельное.

Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.

Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов.
Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.. Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения

Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

  1. Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  2. Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
