Обзор кессонов для скважин Тритон

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

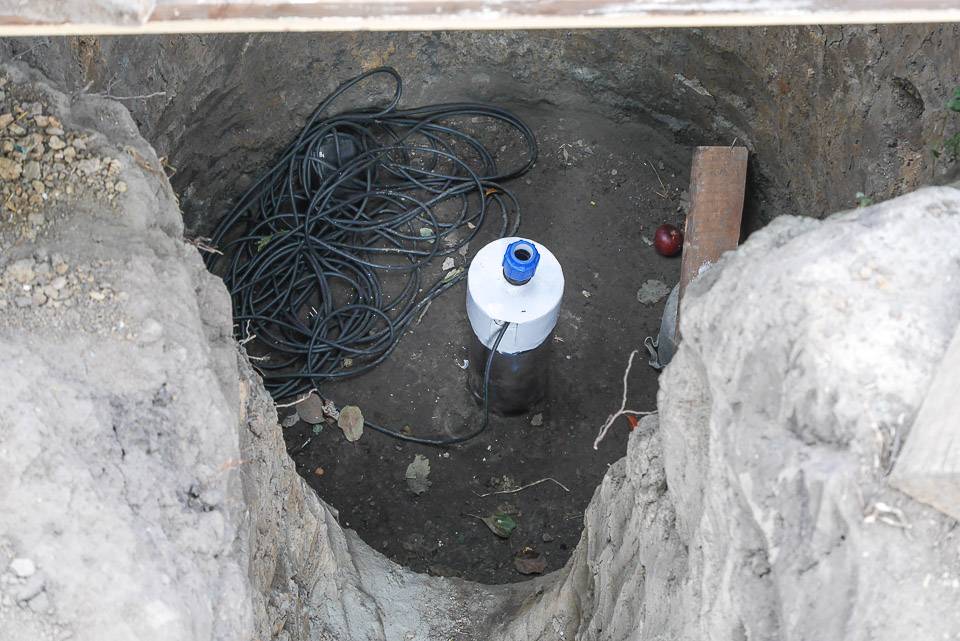

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Объем и габаритные размеры приямка определяется исходя из того, чтобы свободно разместить элементы системы и обеспечить к ним беспрепятственный доступ

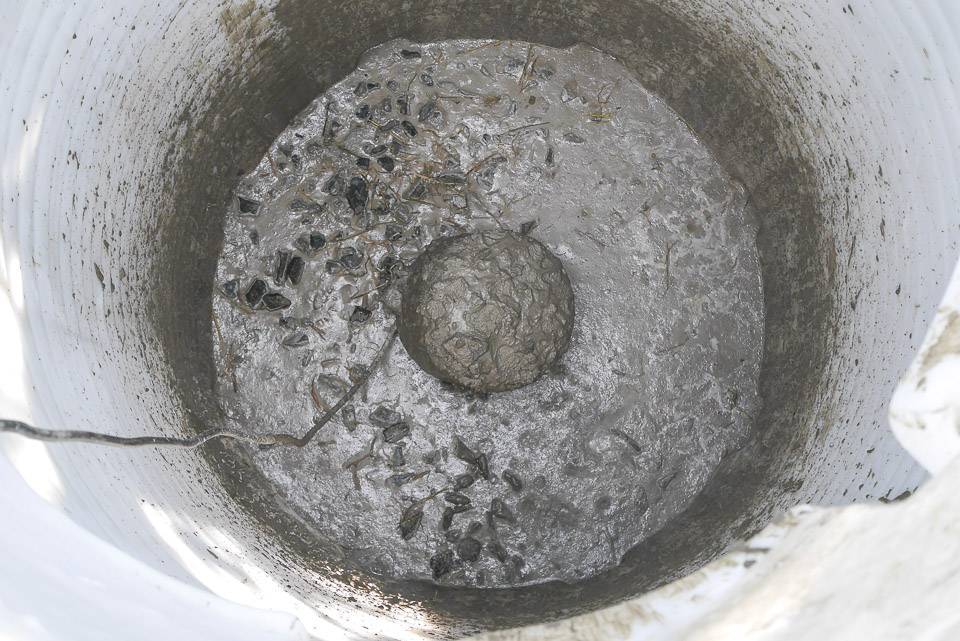

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный “пол” удобен для проведения ремонтных работ и обслуживания скважины.

Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого  или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

• бетонной крышкой;
• металлическим люком;
• дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Приямок – по сути является самодельным кессоном. Простые способы его обустройства описаны в статье – Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Обзор производителей

На строительном рынке существует масса вариантов кессонов. Производители предлагают изделия разных форм и размеров.

Тритон

Компания производит надежные устройства для скважины. Это цилиндрическая емкость с зауженной горловиной и винтовой крышкой. Люк обеспечивает доступ к оголовку.

• Тритон Премиум. В корпусе высотой 209,5 см размещаются гидроаккумуляторные емкости на 80-200 л, фильтры, насосы, а также автоматика и манометр. Чтобы сделать процесс обслуживания и ремонта более комфортным, люк изделия составляет 80 см в диаметре. Такой агрегат весом в 100 кг обойдется в 25-27 тыс. рублей.
• Тритон Мини. Представляет собой цельнолитое приспособление высотой 228 см. Примерная стоимость – 25 тыс. рублей.

Акватек

Позволяет защитить скважины от грунтовых вод. Отличается простотой и легкостью в обслуживании. Конструкция имеет вид герметичного резервуара, оснащенного лестницей, полимерным люком, манжетой для патрубков. Из преимуществ моделей данной фирмы выделяют:

• возможность установки в любое время года;
• доступную цену (изделие диаметром 1,6 м стоит около 35 тыс. рублей);
• практичность и удобство использования;
• длительный срок эксплуатации.

Евролос

Пластиковые кессоны с грунтозацепами, предназначенные для обустройства скважин.

Монолитная конструкция не нуждается в техническом обслуживании и может без проблем прослужить до 50 лет.

Данная продукция отличается прочностью и надежностью. Комплект оборудования помимо емкости состоит из люка, лестницы, герметичного ввода, муфты обсадной магистрали.

Особенности и преимущества

После установки любой модели септика «Тритон» необходимо правильно и постоянно проводить их обслуживание. Эти работы заключаются в удалении осадка, который со временем накапливается на дне емкости.

Если этого в течение длительного времени не делать, то сточные воды будут очищаться все хуже и в неполном объеме.

Автономные септики «Тритон» имеют целый ряд положительных качеств, основные из которых следующие:

1. Невысокая цена – основное преимущество очистных станций «Тритон». Это очевидно, так как не все имеют возможность постоянно жить на даче, и монтировать септик большого объема нет смысла, а такие очистные устройства, как «Тритон», предназначены именно для нерегулярного пользования.
2. Большой выбор ассортимента в модельном ряду «Тритон». Любой потребитель сможет купить подходящий септик, который будет удовлетворительно работать стоки при установке инфильтратора или аэрационного поля (фильтрационной площадки).
3. Автономность септика. Главное – правильно смонтировать устройство, а электричества или других внешних источников питания септик не требует.
4. Легкий монтаж и обслуживание. Монтаж септика можно сделать и своими руками, а его обслуживать его тоже просто – нужно периодически откачивать твердый осадок, который накапливается на дне камеры.
5. Длительная эксплуатация септика. В «Тритоне» нет механизмов или приборов, которые могут выйти из строя, корпус септика сделан из прочного полимера и будет служить до 50 лет согласно гарантийному обязательству.

Установка септиков Тритон

Установка любого септика серии «Тритон» происходит следующим образом:

1. Роется котлован соответствующих размеров для конкретного септика. С каждой стороны ямы должен быть запас 30-40 см и снизу 40-50 мм для заливки бетоном. На это основание будет монтироваться резервуар септика.
2. Затем необходимо выкопать траншеи для подающей трубы и для отводящих труб, которые подключаются к аэрационному полю или к инфильтратору.
3. Все резервуары септика (если их несколько) необходимо соединить пластиковыми трубами, траншеи засыпать песком, перемешанным с грунтом, толщиной 20-30 см. Септик нужно заполнить водой, которая выровняет внешнее и внутренне давление, когда будет засыпаться земля в пространство между стенками септика и котлованом. Сверху траншеи нужно засыпать смесью песка и цемента и хорошо утрамбовать.

Тритон-Микро

Септик Тритон модели Микро имеет небольшие размеры, и выглядит как цилиндр высотой 1500 мм и диаметром 760 мм.

Устанавливать можно на любых участках.

Чтобы организовать высокую степень очистки воды, септик дополняется инфильтратором, который еще раз очищает уже очищенные сточные воды и выпускает их в почву.

Корпус резервуара Тритон-Микро изготовлен из многослойного полиэтилена, и защищает септик от коррозии, а также увеличивает срок эксплуатации даже при самых низких температурах.

Септик Тритон-Микро очищает сточные воды при помощи фильтра на плавающей загрузке.

Этот инновационный метод способен очищать воду на 65 %.

Тритон-Микро необходимо откачивать каждый год при правильной эксплуатации и недопущении перегрузки. Для увеличения срока откачки нужно использовать микроорганизмы, разлагающие твердые частицы.

Из преимуществ можно отметить автономность (без подключения электричества). Септик Тритон-Микро на сегодня является самым дешевым средством очистки, и доступен для потребителя с любым уровнем обеспеченности.

Тритон-Мини

Корпус системы очистки Тритон-Мини, как и инфильтратора, изготавливается из полиэтилена.

Септик также может работать при температуре до -30°С.

Септик Тритон-Мини поставляется полностью готовым к работе – вам остается только привезти комплект на дачу и смонтировать его.

Суточный объем сточных вод – от 400 литров (это около 40 ведер).

Максимальная нагрузка на «Тритон-Мини» – до 1000 литров сточных вод в сутки.

Тритон Н

Септик Тритон Н – накопительная очистная система, которая состоит герметичной емкости объемом до 10 м3.

Такой большой резервуар предназначен в основном для загородных домов, таунхаусов и коттеджей, к которым не подведена центральная канализация.

Очистка септика происходит при помощи ассенизаторской техники.

Выпускается несколько вариантов корпусов для «Тритона Н». Объемы резервуаров – от 1 до 10 м3, в разной цветовой гамме и с разной конфигурацией корпусов.

Больше всего сейчас пользуется спросом Тритон Н с объемом резервуара 3,5 м3, так как такой объем рассчитан на одно заполнение ассенизаторской цистерны.

Стоимость септика колеблется в пределах 25-30 000 рублей. Емкости других объемов чаще всего необходимо заказывать заранее.

3 ТОПОЛ-ЭКО К-1

Пластиковый кессон сам по себе очень теплый, но в данном случае мы видим самую защищенную систему, которой не страшны даже морозы Заполярья. Это стало возможным благодаря использованию особого типа пластика. Он монолитный и имеет очень толстые стенки. Никакого дополнительного утепления тут нет. Только в крышке имеются вставки. Также кессон герметично закрывается сверху. Правда, проушин для замка нет, и установить их самому не получится. Пластиковый бак не позволит закрепить металлическую деталь.

Высота модели без горловины – 2,1 м при ширине более метра. Даже если необходимо встать внутри кессона в полный рост, то проблем не возникнет. Есть лестница для удобного спуска и герметичные технические отверстия, используемые по необходимости. А вот отсутствие монтажных креплений является минусом. Почему-то производитель не уделил достаточно внимания этому моменту, хотя он очень важен.

Виды кессонов и их характеристики

Камера из бетонных колец или кирпича

Достаточно устанавливать конструкцию не более 150 см в диаметре или по длине/ширине. Бетонные изделия отличаются стандартными размерами. Диаметр составляет 1 м. Их часто используют в количестве 2-3 шт. (устанавливаются друг на друга). Этого достаточно, чтобы выполнять обслуживание скважины.

Преимущества бетонных изделий:

• продолжительная эксплуатация;
• высокая прочность материала.

Недостатков у подобных устройств намного больше. Так, отмечают постепенное разрушение шовного соединения вследствие движения грунта. Кроме того, кольца из бетона отличаются существенным весом, монтировать их нужно с помощью специальной техники. Еще материал впитывает влагу, поэтому требуется тщательная гидроизоляция. Кирпичный аналог похож по свойствам, но возводится по методу кладки.

Металлический кессон

Готовые конструкции имеют стандартную форму (цилиндрическую). В верхней части расположен входной лаз с люком — возвышается над основной частью сооружения, отличается меньшим диаметром. При самостоятельном изготовлении конструкцию можно сделать квадратной.

Преимущества кессона из металла:

• прочность;
• достаточно большой вес, за счет чего создается препятствие для выталкивания кессона под воздействием сил пучения грунта;
• можно произвести монтаж самостоятельно (с помощниками), не используя специальную технику;
• большой выбор вариантов, отличных по габаритам, конструкции.

Недостатки у кессонов данного вида тоже есть:

• необходимо выполнять гидроизоляцию;
• подверженность коррозии, при развитии процесса ржавления конструкция служит намного меньше.

Пластиковый кессон

Пластиковый кессон для скважины.

Это наиболее удобный в эксплуатации и при монтаже вариант. Изделия такого вида отличаются легкостью (если сравнивать с бетонными и металлическими аналогами), не пропускают воду, что позволяет сэкономить на выполнении гидроизоляции.

Кроме того, пластиковый кессон не требует ремонта и отделки в дальнейшем, т. к. не гниет, не подвергается коррозии, устойчив к грибку.

Недостатком является высокая цена. Самостоятельно сделать его не получится, т. к. на производстве используется метод литья (пластик предварительно расплавляется). Еще одним недостатком применения пластиковых сооружений считается подверженность силам пучения грунта.

Это обусловлено малым весом кессонов данного вида.

Однако для упрочнения конструкция оснащается специальными крепежными элементами, устанавливается на жестком основании.

Рекомендации по установке

Главной причиной, зачем кессон на скважину, является необходимость предохранять ее оголовок от повреждения и потребность в размещении оборудования (подробнее: “Как установить оголовок для скважины – теория и практика”). Данная конструкция не позволяет проникнуть в зону забора воды ливневым стокам и различным загрязнениям.

Также монтаж камеры на скважину намного выгоднее эксплуатации наземных сооружений, поскольку ей не требуется отопление, а это положительно отражается на величине эксплуатационных расходов, но при условии, что она располагается ниже глубины промерзания.

Но иначе кессон не может быть обустроен, так как, если установить его выше, то в мороз его выжмет из грунта наружу. Правда, данная проблема в некоторых случаях происходит и с заглубленной камерой. Особенно, это касается участков, имеющих проблемы с высоким залеганием водоносного слоя.

Поэтому специалисты настоятельно рекомендуют «якорить», как легкие пластиковые конструкции, так и отличающиеся большей устойчивостью металлические изделия. Технологически это сделать несложно. Под камеру для скважины заливают бетонное основание, а потом к нему прикрепляют ее дно, используя анкерные болты.

На высоко расположенных участках, которым не опасно подтопление, можно обойтись без того, чтобы делать плиту, достаточно будет создания песчаной подушки. Правда, и в этом случае наличие тяжелой основы не будет лишним и лучше ее всегда обустраивать вне зависимости от геологических особенностей территории.

Камеру всегда устанавливают строго вертикально – соблюдение данного требования является обязательным. Высота конструкции должна составлять около двух метров, благодаря чему будет удобно работать, можно поместить необходимое оборудование и заглубить изделие ниже отметки промерзания почвы.

Такое расстояние вполне объяснимо, поскольку мороз тогда не повредит инженерные коммуникации. В качестве ориентира используют штык лопаты. А вот трубопровод с водой закапывают на большей глубине – ниже отметки промерзания. Поверхностный ввод в строение возможен только в случае теплоизоляции участка трубы от уровня промерзания до точки входа в объект недвижимости.

С учетом того, для чего нужен кессон для скважины, оборудование, размещаемое в нем, нужно обязательно размещать над полом на небольшой высоте на случай, если вдруг произойдет подтопление.

Все электрические приборы, находящиеся в камере, следует заземлять и желательно, чтобы в электрической схеме было предусмотрено УЗО. По мнению специалистов, безопасность не может быть лишней, а в некоторых случаях ее оказывается недостаточно.

Обсадная труба скважины попадает в кессон посредством муфты, которая немного превышает ее диаметр. Например, с учетом современного сортимента, для трубы сечением 133 миллиметра требуется 146-миллиметровая гильза.

Труба скважины не должна находиться на одном уровне с дном конструкции, а быть немного выше примерно на 40 – 50 сантиметров на случай, если произойдет подтопление. Гильзу и обсадную трубу в месте соединения нужно герметизировать.

На скважину помещают специальную герметичную крышку, называемую оголовком, в которой имеются отверстия, предназначенные для кабеля погружного насоса и трубы ПНД, идущей от насосного оборудования. К ней и прикрепляют силовой трос насоса.

Крышка защищает ствол скважины, не давая случайно попадать в нее мусору и грязи. Вход в камеру стандартно закрывают люком. Его конструкционные особенности зависят от личных предпочтений домовладельцев. В любом случае предпочтительнее обустраивать кессон двумя люками с целью сбережения тепла.

Выход под трубу источника воды обычно пробивают по месту, он не должен непременно находиться по центру. Допускается его смещение, чтобы сделать ассиметричным. Но при этом не следует забывать, что выход скважины и люк конструкции нужно делать соосными для удобства проведения ремонта и монтажа оборудования. Другими словами, входной люк лучше располагать прямо над оголовком скважины.

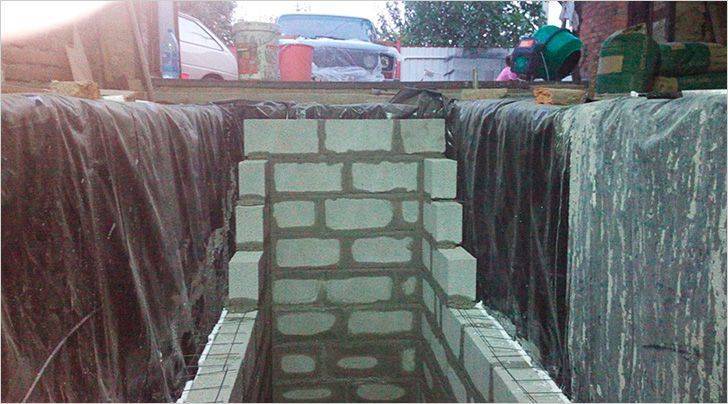

Возведение кессона из кирпича

Возведение кирпичного приямка для скважины также начинается с подготовки котлована. Лучше, чтобы его ширина несколько превышала диаметр готового сооружения.

Пошаговая инструкция возведения кессона из кирпича

Шаг 1. На дне подготавливают ленточный фундамент для кладки. Для этого вдоль стен котлована делают траншеи глубиной в 0,5 м, а шириной в 0,2 м. На дно засыпают песок слоем в 0,15 м и тщательно тромбуют. Сверху укладывают арматуру, засыпают щебень, можно использовать и кирпичные осколки. Бут заливают смесью песка и цемента.	Залить поверхность фундаментом
Шаг 2. После высыхания фундамента, на что уходит около недели, закрывают его гидроизоляцией.	Закрыть его гидроизоляцией

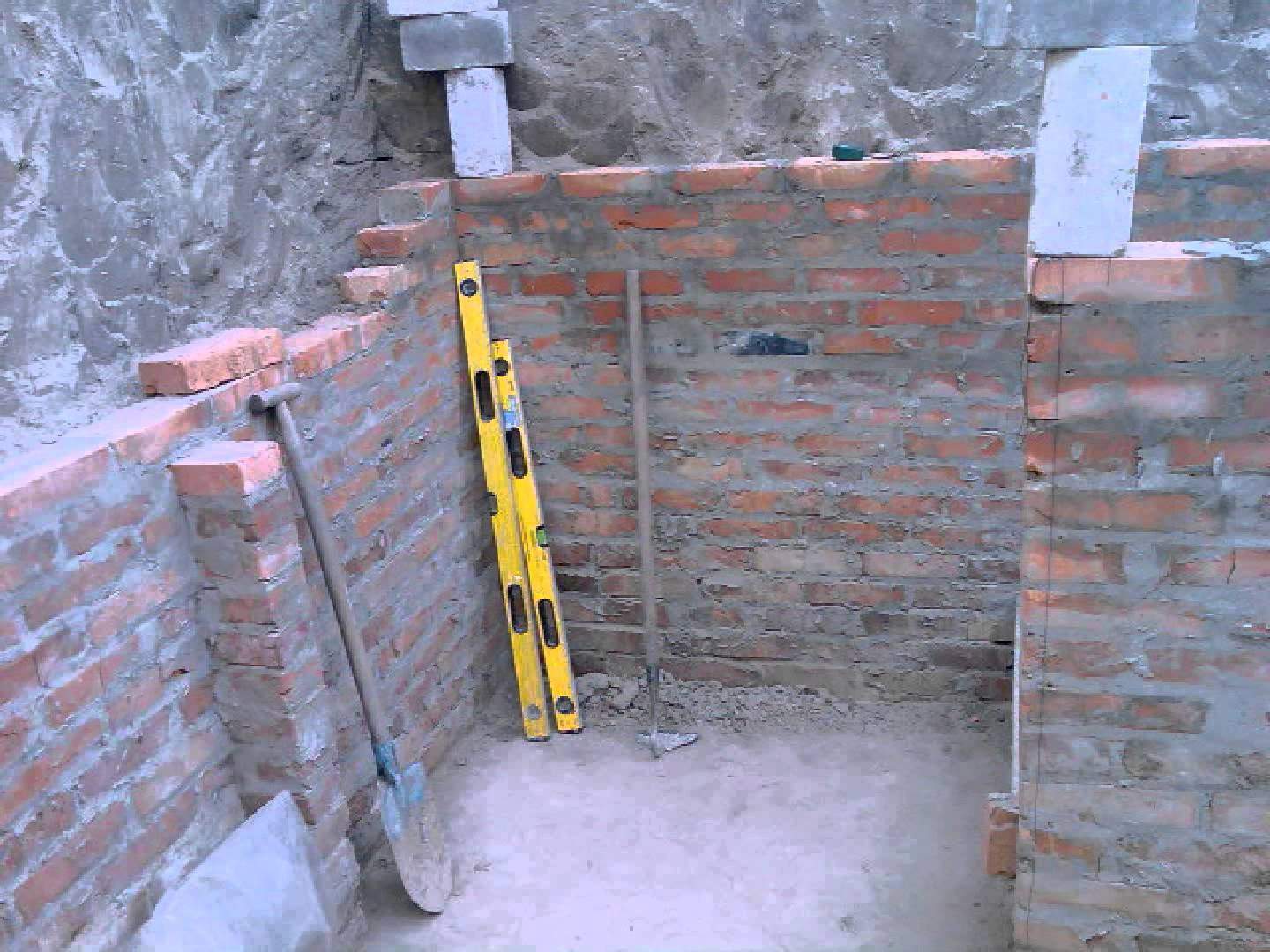

Шаг 3. Начиная от угла, возводят кирпичные стены. Кладку делают толщиной в 0,5 кирпича. На качестве готового сооружения не отразиться и новизна материала, поэтому можно испольовать старые кирпичи. Периодически проверяют возводимые стены отвесом и уровнем. Перекосы можно проверить и замерами диагоналей получающегося колодца. Не забывают про гильзы для водопровода и кабелей.	Начиная от угла, возвести кирпичные стены.
Шаг 4. После того, как кладка высохла, ее покрывают известью, грунтовкой и гидроизоляцией.	Покрыть известью
Шаг 5. Обустраивают дно приямка. Оно может быть изготовлено в виде щебневой засыпки, которую тщательно тромбуют. Более герметичный вариант – бетонная монолитная плита толщиной в 0,15 м. Для ее сооружения сначала в 5 см он дна укладывают пояс из арматуры, который после заливают бетоном.	Обустроить дно приямка

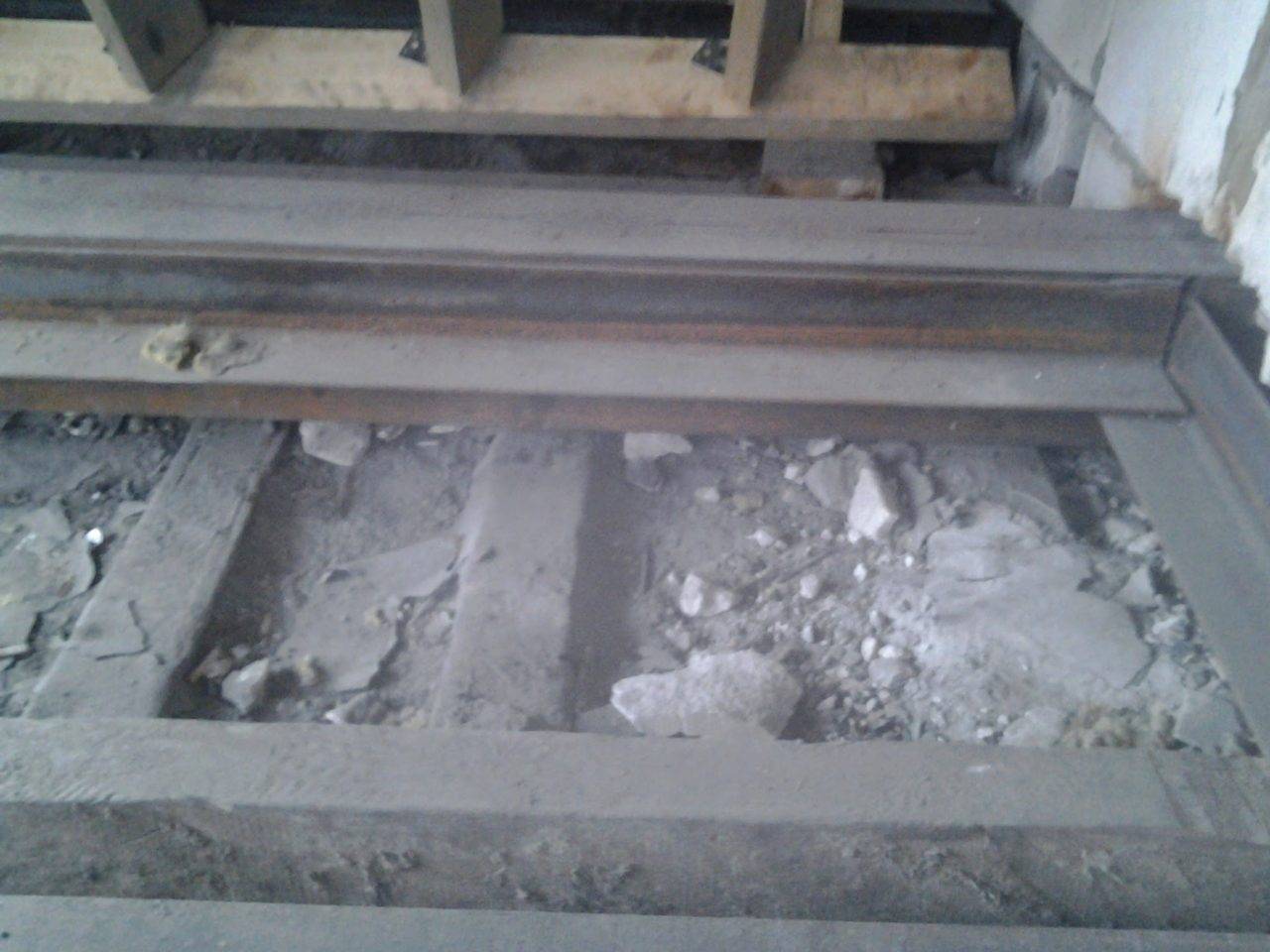

Шаг 6. Формируют перекрытие.	Сформировать перекрытие

Крышу кирпичного кессона заливают из бетона.

1. На кирпичные стены укладывают доски, металлические уголки. Уже на этом этапе предусматривают места установки люка, прохождения вентиляции и канала для поливочной трубы.
2. Получившийся настил закрывают пленкой и листом металла. Без последнего можно обойтись, если доски уложены вплотную.
3. На высоте в 5 см укладывают арматурную сетку.
4. Заливают бетоном.

После высыхания перекрытия изготавливают горловину. Ее можно выложить из кирпича.

На окончательном этапе заводят все коммуникации, проводят обратную засыпку, устанавливают лестницу и все оборудование. Водоисточник готов к эксплуатации.

Модельный ряд

Компания Triton Plastic представляет на рынке разные модели ящиков. Самый новый – Triton Premium. Имеет сечение 1200 мм. Высота камеры – 2095 мм. Диаметр люка 800 мм. Масса устройства 100 кг. Объем бака 1800 литров.

Тритон М-1

Имеет следующие технические характеристики:

• высота – 1500 мм;
• ширина – 955 мм;
• объем – 1000 литров;
• вес – 65 кг.

Имеет внешние ребра жесткости.

Тритон М-2

Отличается по следующим параметрам:

• вес – 80 кг;
• высота – 2095 мм;
• ширина – 955 мм;
• объем – 1100 литров.

Удобная ширина горловины – 800 мм.

Тритон К1

Камера характеризуется следующими техническими характеристиками:

• материал – литой полимер;
• толщина стенки – 14-16 мм;
• ширина – 1430 мм;
• высота (глубина) – 2100 мм;
• объем – 1800 л.

Камера весит 130 кг. Диаметр люка 700 мм.

Функции и назначение

Обустройство кессона

В период зимних холодов эксплуатация скважины усложняется. Во время морозов вода, поднимаемая с глубины, замерзает и портит либо разрывает насосное оборудование. Для нормальной работы скважины хозяину нужно сделать так, чтобы ее оголовок находился в тепле. Используя кессон, можно создать такие условия.

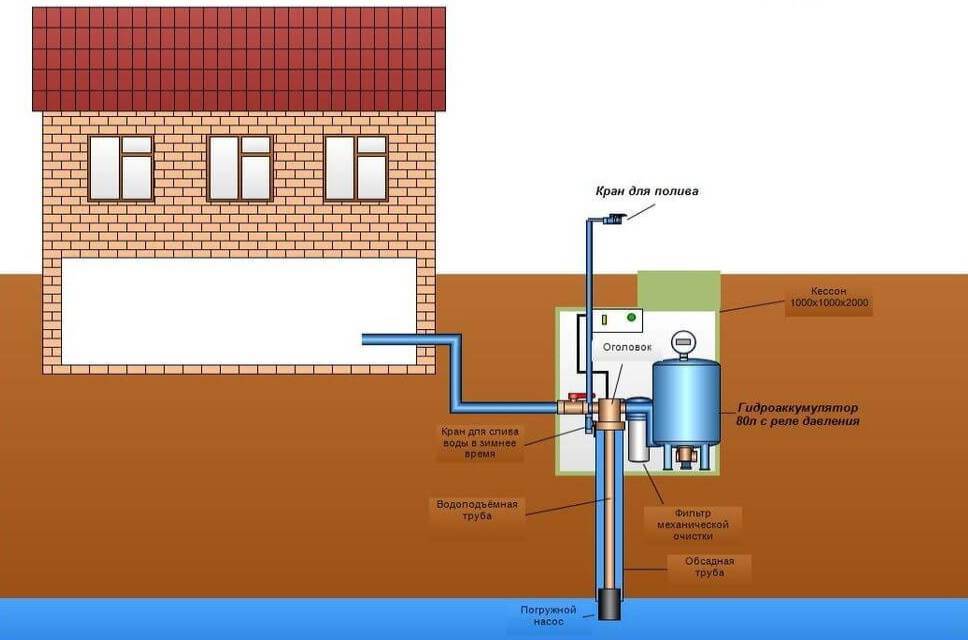

Устройство стандартного кессона для скважины незамысловато. Это емкость, не пропускающая водные стоки. Она помещается в грунт и крепится на обсадной трубе. Теплоизоляция позволит защитить скважинную шахту от холодов.

Кессон применяется для установки напорного оборудования. В нем оно закрыто не только от подпочвенных вод, но и от насекомых и грызунов.

Внутрь сооружения можно поместить все нужное для использования скважины устройства:

• обратноосмотические очистные и фильтрационные системы;
• насосную установку;
• трубы и вентили, в том числе с электрическим и пневмоприводом;
• автоматический управляющий блок.

В боковых стенах находятся технические отверстия для проведения электропроводов и водных магистралей.

Кессоны бывают круглой либо четырехугольной формы. У первых сечение должно быть не менее метра, иначе человек с трудом будет помещаться внутри кессона. Размеры рассчитывают от потребностей. Излишне маленькое сооружение будет неудобно для установки оборудования и ремонтных работ. Габаритное сооружение слишком дорогое.

Устройство и принцип работы

Внешне кессон представляет собой полую цилиндрическую камеру по типу бочки. Приспособление имеет зауженное горлышко с завинчивающимся люком. Он обеспечивает  впоследствии доступ к оборудованию и оголовку источника. Благодаря оптимальным параметрам (ширина, высота, глубина) в кессоне Тритон можно разместить такое оборудование для скважины:

• фильтровальные установки;
• насосные станции, включая манометр и накопительный бак;
• автоматику для управления работой оборудования.

Параметры горловины и пространства камеры Тритон позволяют мастеру при необходимости проводить в нём ремонтные, обслуживающие работы.

2 Kessonof квадратный

На стадии строительства нового дома форма кессона для скважины не имеет особого значения. Поэтому можно отдать предпочтение резервуару с квадратной формой, который отличается доступной ценой. Отечественный производитель ИП Бегян Т. Г. предлагает разные варианты кессонов, самым популярным из них является емкость высотой 2 м и шириной 1 м. Для изготовления применяется сталь толщиной 4 мм, она покрыта слоем кузбасслака. Для удобства обслуживания оборудования имеется встроенная лестница. Чтобы предотвратить нежелательное проникновение в кессон посторонних лиц или детей, производитель предусмотрительно приварил петли под навесной замок. С целью упрощения монтажа емкость оснащена специальной горловиной под обсадную трубу.

В отзывах нередко упоминается о квадратных кессонах. Продукцию этого производителя пользователи называют качественной и надежной. Проблем с установкой и эксплуатацией не возникает.

Принцип работы септиков

Септики Тритон выпускаются компанией «Тритон Пластик», которая специализируется на производстве продукции из пластика:

• септиков;
• очистных станций;
• жироуловителей;
• пескоуловителей;
• дренажных колодцев и так далее.

Принцип работы септиков Тритон основывается на механической и биологической очистке поступающих в резервуар стоков:

• в первой камере очистного сооружения производится механическая очистка путем отстаивания тяжелых взвесей, присутствующих в стоках;
• во второй камере установлен биофильтр. В этом отсеке очистка стоков производится активными бактериями;
• третья камера также является отстойником и служит для окончательной очистки.

Принцип очистки стоков в септиках Тритон

Производитель заявляет степень очистки стоков при помощи септиков Тритон до 55% – 65%. Это означает, что использовать очищенные септиков воды вторично и сбрасывать их в естественные водоемы нельзя. Для дополнительной очистки используются:

• инфильтраторы;
• поля фильтрации, обустроенные самостоятельно;
• фильтрационные колодцы.

Убедиться в положительных сторонах септиков Тритон позволяют многочисленные отзывы потребителей:

очистные сооружения не зависят от электроэнергии, то есть подводить питающий кабель к устройству не требуется;
невысокая стоимость, что достаточно важно при выборе септиков для дачи с сезонным проживанием;
разнообразие моделей, позволяющих подобрать оптимальный вариант очистного сооружения и для небольшой семьи, и для загородного коттеджа на несколько семей;
надежность конструкции септика, которая достигается за счет простоты установки.

Поскольку в основе работы септика лежит механическая очистка, то емкость требуется периодически очищать от образовавшегося осадка. Произвести очистку можно своими силами или с помощью ассенизаторской машины.

Критерии выбора

Специалисты советуют, на что обратить внимание, чтобы не допустить ошибки при выборе:

1. Планируемая конфигурация резервуара.
2. Размеры ёмкости с учётом габаритов оборудования, устанавливаемого для обслуживания скважины.
3. Расчёт уровня промерзания грунта для определения глубины котлована под кессон.
4. Уточнение толщины стенок в зависимости от интенсивности вспучивания почвы (определяющий параметр для пластикового резервуара).
5. Регулярность проведения обслуживающих и ремонтных работ.
6. Необходимость установки дополнительного оборудования, размещения карманов для армирования.

Выбор материала осуществляется исходя из следующих правил:
