Виды клемм

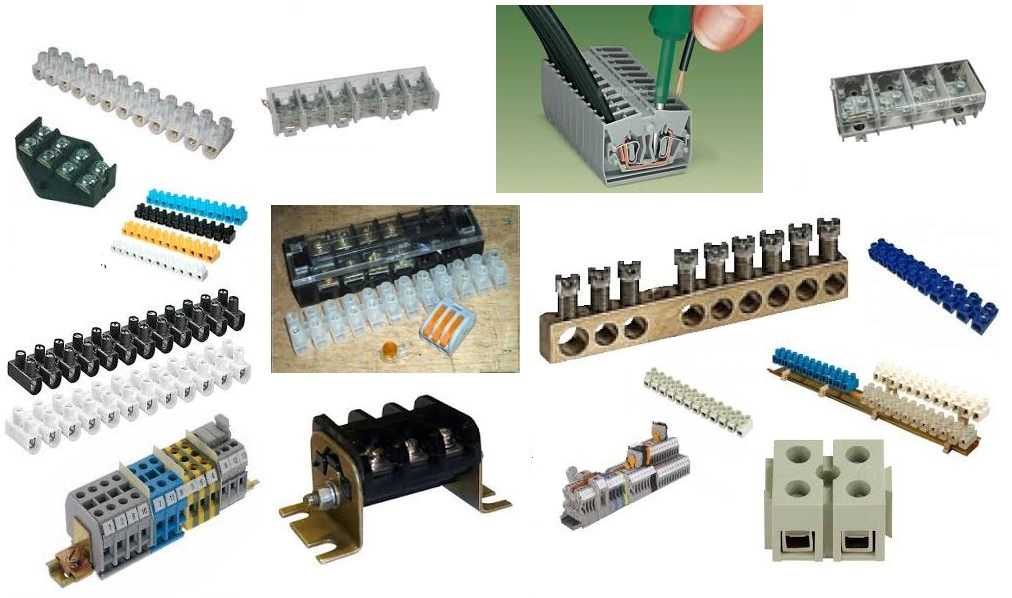

Клеммные колодки
в корпусе имеются ячейки
Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.
По исполнению соединение проводов клеммной колодкой существует следующих видов:
- винтовое;
- пружинное;
- ножевое.
Винтовые клеммники
Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.
Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

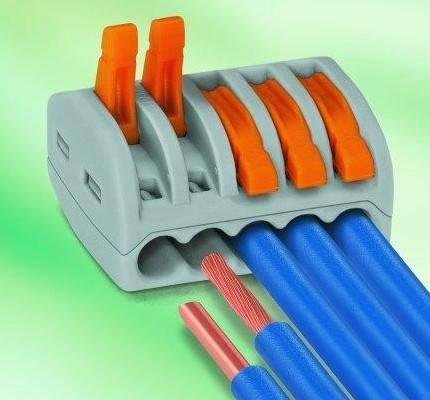

Пружинные клеммы
Рычажок затянет провод
К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля
Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии
Ножевые клеммы
Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.
Клеммы для распределительных коробок
Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.
Клеммы с предохранителем
Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.
Клеммные колодки для освещения
Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.
Клеммы для светильников
При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.
Как использовать Wago
Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.
Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.
Рекомендации при монтаже:
- Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
- Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
- Рекомендуется устанавливать только в распределительных коробках.
- Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
- Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
- На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
- Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
- Для более точных измерений показателей рекомендуется использовать приборы.
Клеммы для соединения проводов: разновидности и особенности
Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.
Варианты клемм от BLOX connect
Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).
Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:
- использование оптимальной пары металлов;
- применение кварцевазелинововой смазки против окисления;
- конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.
Соединение при помощи клеммы
Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.
Соединение проводов клеммной колодкой
При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.
Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.
Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.
Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.
Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта
А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.
Как соединять многожильные провода в колодке
Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом
Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.
Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.
Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.
Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.
- Процесс монтажа наконечников выполняется в несколько этапов:
- Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
- Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
- Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
- Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
- Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
- После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.
Соединение проводов опрессовкой
Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.
Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.
Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.
Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).
При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.
В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.
При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.
Способы соединения и требования к ним
Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:
- Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
- Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.
Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.
Использование структуры
Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.
Присоединение оголенных жил
После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».
Колпачок
Присоединение пайкой
Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.
Варианты скрепления жил
Применение клеемных колодок
Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.
Вариации колодки
Клеемные колодки различны по методу крепления:
- с винтом для затягивания;
- с прижимными пластинками.
Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.
Пружинный клеммник для соединения проводов
Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.
Пружинные клеммы
Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.
Устройство и технические параметры
Клемма представляет собою зажим плоско-пружинного действия, который всей своей площадью оказывает давление на поверхность провода и при этом не вызывает его повреждения. Зажим соединительный Ваго обеспечивает отличный контакт, за счёт высоко сконцентрированной зажимной силы, которая по всей контактной поверхности создаёт низкое переходное сопротивление.
Для изготовления токонесущей рейки используют электролитную пружинно-твёрдую медь с мягкой лужёной поверхностью. Покрытие поверхностное выполняют оловянно-свинцовым сплавом (60 % олова и 40 % свинца), что защищает от коррозии на долгое время.
Для изготовления зажимных пружин применяют высококачественную аустенитную хром-никелиевую сталь, у неё очень высокий предел прочности на растяжение.
В качестве изоляционных материалов используют полиамид. Он обладает рядом преимуществ:
- к коррозийным процессам абсолютно нейтрален;
- ему присуще свойство самопогашения;
- тяжело воспламеняется.
Для клеммников Ваго в период эксплуатации нижним температурным пределом является величина -35 °С. Верхний температурный показатель кратковременного воздействия – от 170 °С до 200 °С (в зависимости от типа клеммника).
Разъёмы такого типа применяются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют весьма широкий диапазон значений:
- сечение соединяемых жил проводов – 0,08-95 мм2;
- рабочее напряжение – 100-1000 В;
- номинальный пропускной ток – 6-323 А.
Монтажные зажимы для проводов
Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.
Линейный зажим для проводов натяжной
Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.
Разделение зажимов производится и по прочности:
Зажимы для линейных проводов глухие
- Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
- Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
- Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
- Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.
Зажим для провода на столбе
Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.
В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.
Прокалывающие детали СИП — использование и состав
Прокалывающие зажимы для присоединения СИП к голым проводам позволяют не тратить время на работы по удалению изоляции. Процесс монтажа достаточно простой и безопасный. Изделия изготовлены из армированного стекловолокна и прочного полимера. Такой вариант выбора материалов позволяет повысить их устойчивость к УФ-лучам, повышает герметичные свойства корпуса. Влага не повредит устройство, даже если контакт будет неизбежен, и это огромное преимущество.
Выделяют несколько вариантов зажима, выполняющего прокол для провода СИП:
- с одним болтом;
- с двумя болтами.
Первый вариант также принято называть голый СИП. Он необходим для выведения неизолированного провода на СИП. К отличительным особенностям его можно отнести:
- показатели сечения (от 16 до 95 мм2);
- качество полимера корпуса, способного справиться с воздействием атмосферных явлений;
- наличие стабильной планки.
Особенно востребованы зажимы алюминиевые, позволяющие предотвратить появление коррозии в процессе эксплуатации.
Прокалывающие зажимы с двумя болтами нужны для отвода неизолированных проводов к главной магистрали на СИП. Показатели сечения также могут достигать 95 мм2. Корпус изделий изготовлен из стойкого стеклоармированного полимера. Особенность конструкции — нижняя планка для крепления ключа в нужном положении. Изделие устойчиво к проявлениям погоды, поэтому не подведет в процессе эксплуатации.
Подключить самонесущий изолированный провод к голой магистрали можно, используя:
- ответвительные зажимы;
- поддерживающие;
- соединительные;
- натяжные (они же анкерные).
Правильным будет выбирать продукцию известных проверенных брендов для гарантии бесперебойной работы линий электропередач.
Электрохимическая коррозия
При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.
У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.
Разновидности
В магазинах находятся десятки различных клеммников, поэтому нередко пользователь может совершить ошибку и купить не тот вариант, который нужен. Приобретать стоит элементы, которые подойдут для конкретного монтажа. Человек получит отличную плотность соединения на весь период эксплуатации. Это является самым главным критерием.
Клеммы без пасты
При помощи таких элементов происходит соединение проводов, жилы которых изготовлены из однородных материалов. При этом количество жил роли не играет, она может быть одинарной или состоять из 2, 3 или 4, на качество это не повлияет. Сечение кабеля не должно превышать 4 мм2. Для фиксации используется специальный рычажок, который представлен в оранжевом цвете. Рычаги устанавливаются таким образом, что их не видно после того, как элемент зафиксируется.
Вариант с пастой
Происходит соединение элементов, состоящих из различных материалов, например, большинство электриков используют их для скоростной фиксации медных и алюминиевых кабелей. Из-за того, что между проводами нет контакта, вероятность окисления шнуров сводится к минимуму и чаще всего невозможна. Единственный недостаток такого способа – отсутствие фиксирующего элемента или винта. Поэтому прочность соединения остается под вопросом. Такая колодка способна соединить клеммы, с сечением до 2.5 мм, на большее этот вариант не способен.
Безвинтовая клемма без пасты
Этот вариант предназначен для фиксации однотипных проводов. Максимальное сечение провода, с которым он способен работать составляет 2.5 мм2
Важно понимать, что большая часть подобной конструкции исключает возможность повторного монтажа, в основном, выпускаются одноразовые приборы. За один подход человек может соединить: от 2 до 8 проводов, что отличное преимущество
Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку.
Розеточная колодка
Используя этот вариант, человек произведет соединение проводов, которые располагаются в розетке. Такая разновидность клеммы, выпускается в виде специальной пластины, которая не занимает много места в розетке и спокойно проникает туда.
Все кабели, которые необходимо подключить фиксируются в один ряд. Вариант подойдет только в том случае, если человек планирует проводить монтажные работы с проводами, сделанные из одного материала. Максимальное сечение не должно быть больше, чем 2.5 мм2. Преимуществом является то, что человек может соединить 4 кабеля.
Клеммы орехового типа
Модель предназначена для фиксации больших проводов, сечение которых доходит до 150 мм2. Поэтому в домашнем хозяйстве такое изобретение — скорее редкость, чем частый гость. Оболочка состоит из прочного пластика, который изолирует контакты.
Скрутка
Уникальная разновидность клемм, которая способна соединить несколько кабелей сразу. Максимальное величина сечения здесь в разы выше и составляет 16 мм2. Корпус изготавливается из качественной пластмассы, который выдерживает высокие нагрузки. Металлические зажимы размещаются внутри. Крепление осуществляется посредством специального болта, который неподвижно размещается в коробке.
Безвинтовая клемма с пастой
Этот вариант способен плотно скрепить медный и алюминиевый провод, где сечение не превышает 2.5 мм2. Достоинством этого изделия является возможность использования нескольких материалов, из которых изготавливаются кабели. Кроме того, шанс окисления чрезвычайно мал. Также этот механизм отличается тем, что качественно фиксирует всю конструкцию.
Стандартные клеммы
Модель интересна тем, что способна без проблем удлинить провода, при этом без дополнительной помощи специального разветвления. Изделие скрепляет элементы, сечение которых доходит до 2.5 мм2. Изготавливается из прочного пластика, внутри располагается металлический контакт, а также два крепежных винта. Чаще всего продается в виде колодки на 12 секций, которые можно легко снять и применять по отдельности.
Виды электрических соединений клеммником
Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана
Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.
Различают следующие виды “зажимов”:
- ножевые;
- кольцевые;
- штыревые;
- муфтовые.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Вариант #1 — «ножны»
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.
Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.
Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вариант #2 — кольцевые
К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.
Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость
Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.
Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.
Вариант #3 — штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.
Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.
Вариант #4 — муфтовые фиксаторы
Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.
Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи
Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.
Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.
Применение многожильных проводов
Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:
Гибкий провод с наконечниками. Два наконечника справа не обжаты
Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:
Наконечники на провода. Обжимка в действии
После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:
Гибкий провод в одноразвый Wago 773 через наконечники
Ещё бонусом – инструмент и наконечники.
Клещи обжимные, в народе – обжимка наконечников
Кому не нравится ИЕК , можно использовать фирменную, от Wago
Наконечники продаются разные
Цвета у них разные, для удобства. У разных производителей могут отличаться.
И храниться они могут вот в таком кейсе
Принцип работы пружинных и ножевых зажимов
Пружинные клеммники
Клеммники Wago – пример совершенных пружинных клеммников. Принцип работы устройства довольно прост. Клеть состоит из прижимной пластины, ответной площадки, пружины и рычага.
Для того чтобы вставить в приёмное отверстие оголённый конец провода, рычаг приводят в вертикальное положение. Пластина поднимается вверх, освобождая проход. Когда проводник вставляют в отверстие, рычаг опускают. Пружина сжимается и давит на пластину, которая прижимает провод к ответной площадке. Таким образом, получается плотный и надёжный контакт.
Форма прижимной пластины изогнута так, что провод выдернуть из гнезда невозможно даже с большим усилием. В любой момент можно поднять рычажок и свободно вынуть провод. Пружинные клеммники настолько удобны, что по популярности намного обогнали КК других конструкций.
Пружинные соединения
Ножевые зажимы
Этот вид клемм в народе называют «папа – мама». Соединение проводов осуществляется вставкой одного в другой элемент. Первый имеет вид удлинённой площадки – ножа. Ответная деталь имеет по сторонам овальные продольные загибы, которые зажимают входящий «нож».
Оба элемента, помимо боковых зажимов, оснащены замком. В ноже сделан П-образный вырез. Благодаря этому, в центре площадки образуется пружинный лепесток. В ответной клемме тоже сделано отверстие. При входе «ножа» лепесток опускается в вырез встречной пластины. Образуется крепкий замок. Чтобы разнять элементы, достаточно поддеть острым предметом язычок и вытащить «нож».
Клеммы устанавливают на концах проводов специальным обжимником – кримпером. Им же очищают проводники от изоляции. На коннекторы одевают термоусаживаемые кембрики. Для усадки их можно нагреть обыкновенной зажигалкой.
Ножевые зажимы
Общие сведения о клеммниках
Качественное соединение проводов является гарантией безопасной эксплуатации электросетей, различного электротехнического оборудования
Немаловажное значение этот фактор имеет в сфере радиоэлектроники
Издавна провода соединяли скручиванием их оголённых концов. Скрутку иногда пропаивали. Затем соединение оборачивали изолентой. Такой вид соединений нёс с собой ряд негативных последствий: это неплотная скрутка, обрыв и пушение многожильных проводков. В результате контакты перестают полноценно передавать ток, что ещё хуже, могут вызвать пожар.
Впоследствии появились винтовые клеммники. Они и сейчас пользуются большим спросом, хотя имеют существенные недостатки. Доставляет большое неудобство соединение проводов на весу, особенно, если нужно подсоединить потолочный светильник. Надо одновременно держать плафон и отвёрткой заворачивать винты клеммника. Порой в устройствах сбивается резьба, что приводит соединение в полную негодность.
Винтовые клеммники
