Правильный монтаж коаксиального дымохода

Особенности установки коаксиального дымохода в деревянном доме

Установка коаксиального дымохода в деревянном доме обладает рядом особенностей. При монтаже коаксиального дымохода в деревянном доме используется отдельная шахта, в которой и располагается сам дымоход. Это связано с тем, что конденсирующаяся на стенках трубы влага, образующая в сочетании с дымом очень агрессивную среду, со временем может разъесть части дымохода. Таким образом, монтаж коаксиального дымохода в деревянном доме потребует несколько больших усилий по сравнению со строениями из других материалов.

Надеемся, что данная статья смогла ответить на часто встречающиеся вопросы: Что такое коаксиальный дымоход, требования к установке этого устройства, как удлинить трубу, что понадобится для монтажа и возможна ли установка коаксиального дымохода своими руками.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

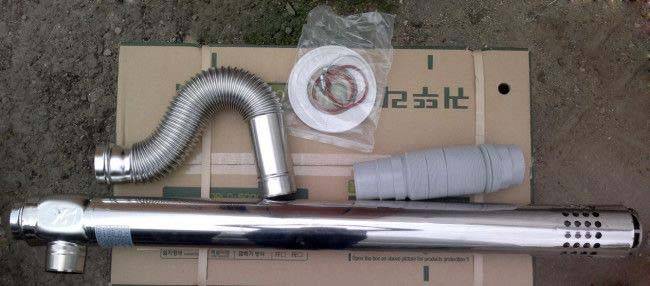

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.
Кроме того, дымоходы различаются по вариантам установки:

  • Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
  • Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
  • Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции.
Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение.
Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла.
Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов

Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник.
Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров.

Особенности монтажа:

  • Дымоходный канал не должен иметь более двух сгибов.
  • У горизонтальных дымоходов выходящий наружу участок должен быть наклонен вниз на 3° для стекания конденсата. Если горизонтальный участок входит в общий дымоотвод, уклон должен выполняться в обратном направлении (снижаться к котлу).

Замерший конденсат на выходе коаксиального дымохода.

  • Установка газового котла с закрытой камерой сгорания не требует наличия в помещении каких-либо окон или створок.
  • Монтаж должен быть произведен так, чтобы при последующем проведении регламентных работ взаимное расположение котла и дымохода не могло изменяться.
  • Переходник, участки для осмотра и прочистки, место слива конденсата должны быть доступны для периодического осмотра.
  • Не допускается выводить дымоход ниже уровня земли.
  • Расстояние от трубы до стены соседнего здания должно превышать 8 метров. При установке дефлектора расстояние может быть снижено до 2 метров (для глухой стены) либо 5 метров (для стены с проемами).
  • Если выходное отверстие возвышается над поверхностью земли менее чем на 1,8 метра, для защиты от горячего дыма требуется установить дефлекторную решетку.
  • Чтобы не препятствовать движению потока дыма, при монтаже дымохода в каждую последующую (направление от котла) вставляют предыдущую секцию.
  • Если в месте установки горизонтального дымоотвода преобладают ветра, направленные против отвода дыма, на выходе из трубы устанавливают жестяной заслон. Расстояние от выходного отверстия до заслона должно составлять не менее 40 см.

Варианты расположение коаксиального дымохода в частном доме и минимальные расстояния между осью трубы и ближайшими объектами, м.

Каждая дымоходная система должна поставляться с подробной инструкцией по сборке и монтажу. Перед началом установки нужно сравнить требования, изложенные в инструкции, с требованиями действующих на данный момент нормативных документов, и руководствоваться более строгими из них.

Варианты расположения коаксиальных дымоходов с вертикальным выводом.

Коаксиальный дымоотвод и закрытая камера сгорания газового котла позволяют исключить влияние процесса горения на атмосферу внутри помещения, повысив тем самым комфорт проживающих в доме людей. Благодаря своим положительным качествам дымоходы «труба в трубе» с каждым годом приобретают все больше приверженцев среди тех, кто планирует оборудовать дом эффективной и экономной системой газового отопления.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Плюсы и минусы

Газовое отопительное оборудование, оснащенное коаксиальной газовыводящей системой обладает целым рядом положительных качеств:

Пожаробезопасность. Отходящие отработанные газы охлаждаются поступающим снаружи холодным воздушным потоком

Это имеет крайне важное значение при монтаже котлов в деревянных строениях.
Простота монтажа и небольшие габариты. Экономия места в помещении.
Эффективность

Нагнетаемый уличный воздух богат кислородом, поэтому топливо в камере сгорает полностью, КПД горелки возрастает.
Экологичность. При более полном сгорании газа практически не образуется токсичных выбросов, представляющих опасность для природы.
При использовании коаксиальных труб сжигается кислород, поступающий с улицы; комнатный воздух в процессе горения не участвует. Снижаются требования к обустройству котельной, т. к. отпадает необходимость в вентиляции помещения.
Правильный монтаж исключает вероятность попадания отходов горения в жилые комнаты.
Дымоходы такого типа могут устанавливаться не только в частных индивидуальных домах, но и использоваться при возведении многоквартирных построек.
Длительный срок службы. Считается, что нержавеющие конструкции прослужат не менее 30 лет.

К минусам коаксиальных систем воздухоотведения относят:

  1. Такую конструкцию целесообразно применять только в отопительных устройствах с камерой горения закрытого типа.
  2. Неэстетичный внешний вид. Горизонтальные трубы портят фасад дома.
  3. Высокая стоимость по сравнению с привычными дымоходными трубами.
  4. Из-за сильной разницы температур воздушных контуров в трубах образуется большой объем конденсата. Поэтому необходимо устраивать приемники, отводящие конденсирующуюся влагу, или осуществлять монтаж труб с правильно рассчитанным уклоном.
  5. Обледенение. Отработанные газы остывают на выходе, поэтому при понижении температуры на улице до -15…-10°С они не могут растопить замерзающий в трубах конденсат (оседающий из влажного воздуха). Вследствие чего выходная головка дымохода покрывается наледью, что опасно выходом из строя дорогостоящего оборудования. Потребуется дополнительное утепление.

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

  • Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
  • Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
  • В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Как определить, что дымоотвод правильно работает

С коаксиальными конструкциями проблемы возникают крайне редко, и они связаны с неправильной установкой или проектированием.

Признаками неправильной работы будет слишком частое включение котла, затухание пламени — автоматика будет выходить в аварийный режим.

Образование конденсата и задувания ветром также потребуют вмешательства в работу котла.

Хорошо работающий дымоход не шумит, в холодную погоду возможен видимый выход пара.

Внутри помещения недопустимо обледенение внешних стенок даже в холодную погоду.

Если есть подозрения на неправильную работу, стоит выявить причину: большое гидродинамическое сопротивление, несоответствие техническим требованиям котла, отсутствие уклона, задувание ветром. Каждая из причин требует своего подхода к исправлению, от добавки дополнительных узлов и колен до полной замены дымохода.

Определение коаксиального дымохода

Коаксиальный дымоход устанавливается на газовые котлы, если нет обычного дымохода, например, в квартире

Устройство работает по принципу сочетания в одном изделии функций дымохода и подающей вентиляционной системы. Объединение каналов увеличивает производительность котла и его КПД. Температура в дымоходе выравнивается, исключается появление капель конденсата, благодаря взаимному перераспределению тепла между внутренним и внешним потоками.

Коаксиальный тип подходит для котлов на газе с закрытой системой и естественной или организованной принудительной тяговой силой. Внутри трубы устанавливается небольшой вентилятор. В конструкцию магистрали включается сборник для конденсата и ревизионные отверстия для чистки.

Потери тепла минимизируются, т. к. холодный воздух подается во внешней трубе, нагревающейся от внутреннего канала с раскаленными газами. Теплый воздух поступает в помещение и уменьшает теплопотери. В котельной будет чистый воздух, т. к. коаксиальный канал одновременно работает в качестве приточной вентиляции.

Трубу можно ставить в вертикальном или горизонтальном положении, установить в настенном виде под потолком, вывести через конструкцию кровли, стены или окно. Размеры трубы и мощность подбираются в соответствии с расчетом. Топливо перегорает полностью и меньше опасных веществ попадает в атмосферу, экономится газ. Продукты горения отводятся по внутреннему каналу, а внешняя сторона сохраняет среднюю температуру, поэтому уменьшается опасность пожара.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой  0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают  высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать  трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.
