Самостоятельная сборка коллектора для теплого пола

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

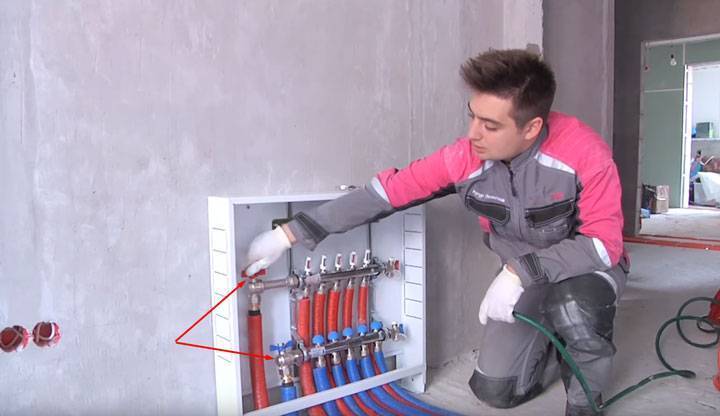

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Устройство коллектора

Чтобы собрать коллектор самостоятельно, нужны следующие элементы:

  • двух,- или трехходовой клапан;
  • запорные и балансировочные клапаны. При изменении температуры теплоносителя клапан изменяет проходное сечение, регулируя расход жидкости;
  • датчики давления и температуры;
  • циркуляционный насос;
  • воздухоотводчик (ручной или автоматический);
  • элементы для монтажа: фитинги, тройники, переходники, разъемные соединительные муфты и др.

Коллектор, изображенный на рис. ниже, дает возможность подключать несколько контуров, число которых зависит от суммарной площади помещений.


Устройство коллектора

Трубы подключаются фитингами с конусной затяжкой и снабжены запорными вентилями.

1 Краткая характеристика

Специалисты часто называют смесительный узел универсальным модулем подмеса, что полностью соответствует его официальному названию. Коллектор предназначен для качественного смешивания воды, которая поступает из отопительного котла и обратной ветки контура, чтобы в итоге получить теплоноситель с необходимой температурой.

Двухходовые вентели с мощными термостатами, а также четырехходовые клапаны и циркулирующий насос являются основными составляющими элементами смесительного узла. В том случае, если установленный котёл уже снабжён насосом, для слаженной работы тёплого пола придётся приобрести дополнительный агрегат, который будет работать самостоятельно. Заправленный теплоноситель поступает на радиаторы с температурой +85˚С, но эту цифру нужно снизить до отметки +38˚С.

Сами производители утверждают, что коллектор выполняет основную функцию в процессе подмеса остывшей обработки в отопительной системе с трёхходовым клапаном:

  • От котла поступает горячая вода.
  • Теплоноситель проходит через трёхходовый клапан и поступает на контур, который ведёт к коллектору смонтированного тёплого пола.
  • Температура жидкости фиксируется специальным термодатчиком.
  • Когда вода нагрета выше допустимой нормы, срабатывает трёхходовой клапан.
  • Элемент постепенно открывается, благодаря чему начинается равномерное смешивание теплоносителя с потоком остывшей жидкости из обработки.
  • Клапан перекрывается только в том случае, если температура воды понижается до нужной отметки.

Установленный двухходовый вентиль отвечает за прекращение подачи новой партии теплоносителя в контур, пока вся циркулирующая вода не остынет. Все четырехходовые арматурные агрегаты, которые предназначены для тёплых полов, делятся на две основные категории:

  1. 1. Х-образные, которые функционируют по принципу стандартных двухходовых кранов.
  2. 2. Роторные. Эти агрегаты позволяют равномерно смешивать горячий теплоноситель с остывшей обкаткой в самых точных пропорциях.

Кроме того, коллектор обязательно укомплектовывается специальным термометром и манометром, который предназначен для непрерывного контроля над температурным режимом и давлением в системе. В некоторых моделях предусмотрены краны для спуска лишнего воздуха, а также прочные элементы крепления к специальному шкафу или к стене. Чаще всего производители реализуют уже укомплектованные изделия, в которых предусмотрено наличие всех необходимых элементов.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

4 Сбор заводского агрегата

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

  • Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
  • Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
  • Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
  • Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
  • Крепёжные кронштейны и шаровые краны отсекающего типа.
  • Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций

Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

  • циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

    Принцип работы циркуляционного насоса в коллекторном узле

  • узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

    Строение узла подмеса для теплых полов

  • распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

    Гребенка с расходометрами

  • воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

    Основные элементы коллектора теплого пола

  • метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

    Схема подключения метеодатчика в систему теплый пол

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

  • Количество контуров, куда будет направлен теплоноситель.
  • Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
  • Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
  • Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

  • Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
  • Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
  • Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту

Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

  • По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
  • Они соединяются по конструкции чертежа в соответствии с назначением каждой.
  • Соединение производится при помощи сварочного аппарата.
  • Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
  • Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
  • Коллектор надо покрасить и высушить.
  • Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Преимущества и недостатки каждого вида

Прямая схема от котла имеет свои преимущества и недостатки. В помещении обеспечивается высокая комфортность. Система не является дорогостоящей, ее установка обойдется в скромную сумму. Из недостатков стоит отметить сложность установки, потребуется профессиональная подготовка. К тому же, система применяется только в низкотемпературных котлах, где регулируется температура.

Схема с использованием радиатора не имеет сложной установки, она удачно используется в небольшой комнате, где жильцы пребывают не так часто. Этот вариант подключения хорошо подходит для ванных комнат, балконов и так далее. Из недостатков стоит отметить низкий комфорт, ведь зоны перегрева пола все же будут отмечаться.

Схема с гидравлическим разделителем из преимуществ стоит отметить простоту установки и то, что она помогает разделить систему пола и радиаторов. Недостатком является необходимость установки дополнительного оборудования.

Схема с насосно-разделительным узлом имеет преимущество в виде последующей качественной работы системы водяного пола.

Схема с трехходовым клапаном проста в установке, ее стоимость вполне приемлема. Эта схема подходит для помещений небольшой площади, где хочется сэкономить на обогреве. Из недостатков стоит отметить пониженный комфорт системы, так как соблюдать дозировку теплоносителя невозможно, он бывает еле теплым, либо слишком горячим. Также, схема не актуальна для контуров длиннее 40 см.

Процесс сборки самодельного коллектора

Если для вас отопительная система сконцентрирована в одной комнате и для этого вам требуется всего один водяной контур, приступайте к сборке простейшего коллектора. Для этих целей вам потребуется:

  • смесительный клапан на ¾ дюйма;
  • переходник на ¾ дюйма;
  • ниппель;
  • тройники;
  • колено с углом изгиба 90;
  • муфта зажимная на ¾ дюйма.

В качестве дополнительной оснастки так же потребуется циркуляционный насос с входом с патрубками диаметром 1 дюйм, шаровой кран на ¾ дюйма, воздухоотводчики и спускной клапан.

Для изготовления коллектора своими руками можно использовать латунные комплектующие или металлопластиковые вентили, колени, тройники и переходники. Металлопластиковая запорная арматура, используемая для этих целей, дешевле и позволяет легко усовершенствовать конструкцию теплого пола, с расчетом увеличения контуров теплого пола.

*Лучше использовать для узлов подачи и сбора обратки круглые и квадратные трубы. Металлические трубы прямоугольного сечения считаются лучшим вариантом, так как сними по утверждению специалистов удобнее работать. Рассмотрим, каким образом собирается самодельный коллектор из металлопластиковых труб.

Процесс изготовления и сборки можно разделить на этапы.

Первый этап: в соответствии с размерами, указанными вами на эскизе, подготавливаются труб, из которых будут сделаны отдельные фрагменты конструкции.

Второй этап: отдельные элементы соединяются в единую конструкцию в соответствии с технологической необходимостью и назначением;

Третий этап: установка отдельных элементов осуществляется в подготовленные для холодной сварки места. Далее проводятся сварочные работы при помощи аппарата холодной сварки;

Четвертый этап: собрав собственный коллектор, необходимо проверить его на отсутствие протечек. Закрыв все патрубки, один оставляется открытым для того, что бы в него подать горячую воду. Отсутствие протечек в местах соединений говорит о том, что вы все сделали правильно;

Пятый этап: монтаж коллектора на месте его постоянно расположения и подключением к нему греющих труб водяного контура.

Далее по мере необходимости осуществляется комплектация смесительного узла циркуляционным насосом, трехходовым клапаном и другими элементами запорной арматуры.

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

  • Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
  • Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
  • Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Советы профессионалов

Процесс изготовления коллектора из полипропиленовых элементов не слишком сложен, хоть и требует определенных навыков пайки полимерных труб. Однако и в нем есть некоторые тонкости. Вот что советуют профессиональные сантехники:

  • Пайку следует выполнять со всей тщательностью. Если вы не слишком уверены в себе, стоит потренироваться, соединив 2-3 фитинга. Некачественный шов может дать течь немедленно. И если даже изделие и работает сейчас, это не значит, что оно не откажет через два-три года.
  • Если теплый пол насчитывает более 5 контуров или хочется достигнуть возможности тонкого управления, лучше приобрести фабрично изготовленный коллектор. Изготовление столь сложного изделия собственноручно или невозможно, или нецелесообразно экономически.

Также мы советуем изучить видео, на котором процесс изготовления показан наглядно:

Изготовленный собственноручно коллектор для напольного отопления будет работать не хуже заводского. А экономия позволит воплотить идею в жизнь за доступные деньги.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

  • медь;
  • сталь;
  • латунь;
  • полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

  • количество отопительных контуров, их протяженность и пропускающая способность;
  • максимальное давление;
  • возможность добавления веток;
  • наличие элементов, осуществляющих автоматический контроль работы устройства;
  • количество потребляемой электроэнергии;
  • внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

  • вид финишного напольного покрытия;
  • площадь комнаты с планом расстановки крупной мебели и бытовой техники;
  • диаметр и материал труб;
  • мощность отопительного котла;
  • тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
