Колонная опалубка для беседки

Особенности установки

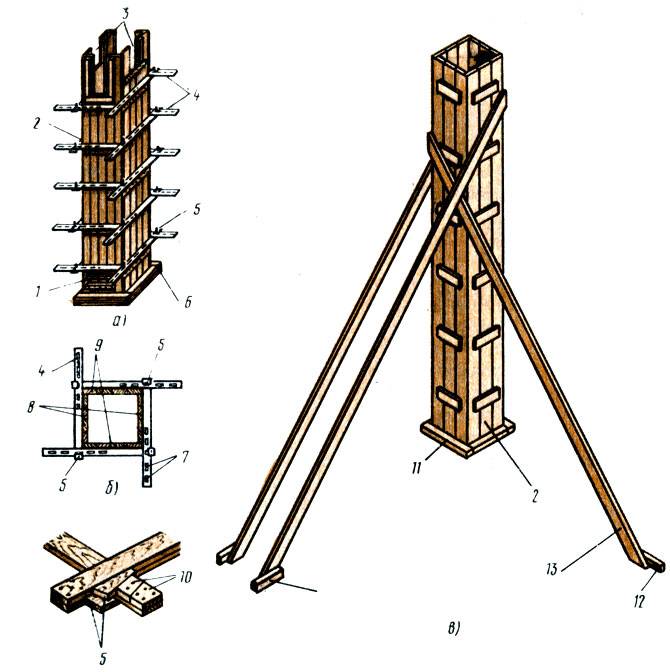

Если вами будет устанавливаться опалубка для колонны, то для проведения работ можно использовать фанерные щиты или деревянные доски. В данном случае материал может быть одноразовым. Этот способ позволяет добиться формирования элемента квадратной или прямоугольной формы.

Для начала следует подготовить чертеж с указанием размеров. Из досок собираются щиты, а их сторона, контактирующая с бетоном, должна быть отстругана и отшлифована. Установка опалубки предусматривает крепление к доскам ребер жесткости, которые состоят из деревянных брусков. Соединение отдельных щитов осуществляется с помощью саморезов и гвоздей.

Далее можно приступать к изготовлению арматурного каркаса. Для этого прутья соединяются в форму прямоугольника, а использовать для этого можно вязальную проволоку или метод сварки. Вокруг каркаса выставляются деревянные детали, которые и будут образовывать монолитную опалубку. В нижней части конструкции крепление должно быть особенно надежным, ведь здесь колонна будет претерпевать высокую нагрузку.

Для того чтобы описываемую конструкцию было легче демонтировать, ее внутреннюю часть следует покрыть полиэтиленовой пленкой или линолеумом. Установка опалубки может вестись не только с помощью фанеры и досок, но и экструдированного пенополистирола или пенопласта. Такую опалубку обычно делают несъемной, в ее центре располагается пластиковая труба, которая и заливается бетоном. Перед заполнением формы раствором следует выполнить армирование и установить подпорки с разных сторон.

Земляные работы

Первый этап возведения любого фундамента — это земельные работы. В них входит и рытьё лунок, и подготовка территории.

Первоначально строитель должен подготовить территорию для установки беседки. Для этого составляют план на бумаге, чтоб было удобнее работать. На нем отмечают будущую конструкцию и её габариты. Поэтому же плану можно рассчитать необходимый материал.

Основные этапы после составления плана:

Конструкцию постройки с бумажного носителя переводят в реальную жизнь и, при помощи деревянных кольев и жгута, отмечают будущую беседку. Колья послужат вершинами, а жгут сторонами. Далее внутри намеченной фигуры снимают верхний слой почвы. Нужно позаботиться, чтоб на земле не осталось ненужной растительности, а также различных корней и веток.

После проведения земельных работ роют лунки для фундамента

При этом важно не забывать главное правило — блок должен возвышаться над землёй. Если строитель планирует заливать блоки бетоном, то стоит смонтировать опалубку

Это поможет оградить бетон от основного грунта. Обычно её сооружают из обычных досок, а чтоб обеспечить гидроизоляцию, накрывают конструкцию полиэтиленом.

Армированные прутья служат для придания прочности. Их устанавливают перед заливкой бетонной смеси, и к ним также предъявляют ряд особых требований. Основное их них — это рифлёная сторона прута, чтобы уровень адгезии был выше
Они остаются в бетоне, поэтому важно присмотреть качественный материал, особое внимание уделяют горизонтальным пруткам

Изготовление

Фундамент столбчатый из дерева или металла

Как сделать фундамент для беседки столбчатый рассмотрим более подробно. Основание столбчатого типа становится наилучшим способом для беседок из металла и древесины.

Проектируем столбчатый фундамент

Итак:

На площадке размечаем контуры будущего строения, применяя для таких целей угольник, веревку и металлические вехи. Первой вехой помечают один угол беседки.
Затем маркируют следующий угол второй вехой и мерным отрезком веревки, который равен длине фундамента.
Третьи и четвертые вехи отмечаются при помощи угольника и мерного отреза веревки, в этом случае равного ширине фундамента.
Затем, как сделали разметки необходимо удалить первичный слой грунта примерно 20 — 30 сантиметров. В таком слое заключается большое количество органики и это может сказаться на «здоровье» цокольного перекрытия беседки очень плохим образом.

После того как произвели расчистку участка нужно начать обустройство столбчатых опор. Сначала необходимо предварительно удалить вехи. В углах участка фундамента копают 4 шурфа, размер которых 42х42 см. и глубина от 60 до 90 см.
Если необходимо, то такие же шурфы сооружают и между крайними опорами, с шагом в 2 метра.
Затем, в шурфы засыпают 20 — см. слой песка – смягчающую подушку, на поверхность которой кладут прямоугольный кусок рубероида (60х60 сантиметров).
Потом по размерам рубероида наливают 15 — сантиметровую бетонную плиту, это станет подошвой будущего столба. Для этого следует замешать цементный раствор с камнем. Для этого можно использовать любой щебень, который есть на участке.
Последующий этап начинается примерно спустя три — четыре дня, затем как частично отвердеет бетон. Он отдается кладке вертикальной опоры – столба, которая сооружается из бетонных блоков или кирпичей.
При этом способ сооружения опоры выглядит надлежащим образом: на подошву кладут слой схватывающегося раствора, а именно часть цемента + четыре части песка, на поверхность которого кладут два кирпича, расположив их параллельно друг другу.
Затем, на эти кирпичи кладут еще один слой раствора и еще два кирпича, ориентированных в поперечном направлении сравнительно нижнего слоя.
Такая операция целиком длится до тех пор, пока столб фундамента не окажется на необходимой высоте.
После того как будет построен последний столб, наверх опор монтируют первые венцы или балки беседки. После всего сделанного возводятся стены, кровля и настил.

Свайное основание для деревянных и металлических беседок

Делаем свайный фундамент Свайные беседки, возможно, сооружать на нетвердой почве со значительной глубиной промерзания грунта. Тем самым на основании такого типа лучшим вариантом будет размещение либо деревянных, либо металлических беседок.

Итак:

Так как балочное устройство первого и второго типа малых архитектурных форм разрешает не применять сооружение некоторого ростверка.
Конструкции свайных фундаментов под малые архитектурные формы предполагает применение не дорогих буронабивных или винтовых опор.
При этом в первой ситуации опора производится из стальной, обсадной трубы, а во втором – из асбестоцементной, канализационной трубы.

Монтаж свайного основания выполняется таким образом:

Когда начинается первый этап, делается та же разметка и уборка необходимого участка от плодородного грунта.
На следующем этапе в углах сверлят скважины под асбестоцементные опоры, маркированные вехами.
В третьем этапе в подготовленные скважины насыпают слой щебня, трамбуют его и наливают 15 — 20 см. бетона.
Затем в отверстие вставляют асбестовую трубу. Винтовым сваям подобные процедуры не нужны – они вводятся в землю на необходимую глубину.
На последующем этапе в пустое тело трубы вставляют 4 — 5 прута и наполняют его бетоном.

Балочно-ригельная опалубка под квадратные колонны — монтаж и особенности использования

Универсальная балочно-ригельная опалубка может использоваться как для возведения стен различной толщины, так и колонн разной конфигурации (квадратных, прямоугольных, круглых). Она обеспечивает высокое качество поверхности и соответствие заданным параметрам. Установка опалубки под колонну такого типа не требует применения тяжелой техники и выполняется следующим образом:

Подготавливается настил из ламинированной фанеры и брусьев, который будет служить площадкой для сборки опалубки.
Ригели укладываются на настил на расстоянии, предусмотренном в проектной документации.
Деревянные балки опалубки укладываются перпендикулярно на ригели и скрепляются специальными зажимами.
На балки саморезами крепится фанерный лист.
К верхним и нижним торцам деревянных балок крепится брус, который предупредит повреждение и обеспечит жесткую фиксацию.
По краям фанерного листа делаются отверстия, для стяжки.
Готовые щиты крепятся друг к другу с помощью стяжных винтов (замков).
Для того чтобы сделать форму под круглую колонну, между щитами вставляется шарнирная вставка.

Если балочно-ригельная конструкция используется для колонн высотой более 15 м, то необходимо использовать накладки для наращивания высоты балок.

Монтаж балочно-ригельной опалубки легко осуществляется двумя-тремя рабочими, при этом вся установка займет пару часов. Все комплектующие используются многократно, без потери качества. Такая опалубка применяется строительными фирмами, приобретать ее для разового строительства нецелесообразно. Для того чтобы сделать колонны своими руками в частном доме, логичнее использовать картонную форму, которую легко изготовить самостоятельно.

Одноразовая опалубка под круглые колонны своими руками

Для того чтобы сделать картонную опалубку под колонну своими руками, понадобится сетка рабица и листы картона. Расчет необходимого количества материала выполняется по формуле S=2 π rh, где S это необходимое количество квадратных метров сетки и картона.

Из сетки скручивается каркас необходимого диаметра, внутрь которого помещаются и расправляются листы картона. Такая круглая конструкция не устойчива, ее установка требует использования деревянных подпорок. После застывания бетона, сетку снимают, колонну очищают от картона.

Своими руками можно изготовить и форму из пенопласта (ввиду высокой адгезии пенополистирола такая опалубка несъемная). Ее установка также требует применения подпорок, после застывания бетона колонну облицовывают походящими материалами.

Монтаж одноразовых конструкций занимает немного времени, что является их неоспоримым преимуществом. Однако следует помнить, что такие формы не выдерживают высокой скорости заливки. Также не следует использовать их для колонн высотой более 2 м., в этом случае лучше подойдет балочно-ригельная опалубка.

Для того чтобы быстро провести монтаж колонн, требуется грамотный расчет количества бетонной смеси, что позволит сэкономить средства и силы.

Для беседки обычно выделяется самый уютный уголок участка, так как в ней проводятся свободные часы отдыха, в которые приятно посидеть на свежем воздухе, за накрытым столом с друзьями или членами семьи. Кроме того, беседка является одним из ключевых элементов ландшафтного дизайна. Поэтому стоит тщательно заранее продумать, из какого материала она будет возведена. В зависимости от этого выбора определяется и конструкция фундамента под эту постройку, а также опалубка для его заливки.

Беседки обычно не бывают излишне массивными, так что под них нет особого смысла заливать сплошную ленту или монолитную плиту. Самым распространенным вариантом основания в данном случае является столбчатый фундамент. И возвести его поможет колонная опалубка для беседки.

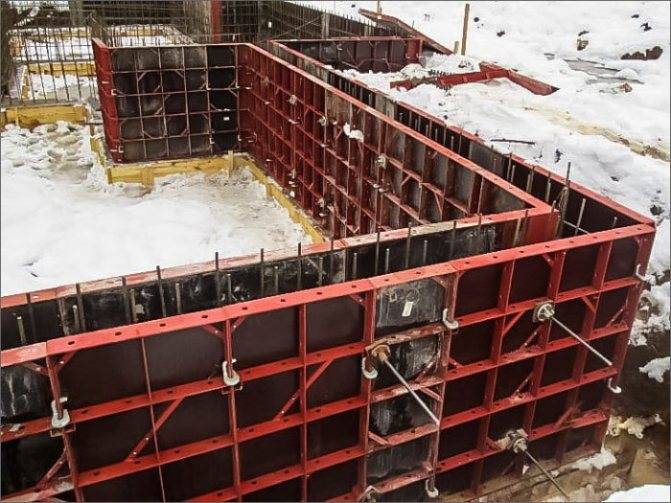

Типы металлической опалубки

Выпускается опалубка металлическая в нескольких вариантах, выбор осуществляется в зависимости от проекта и запланированного объема работ. Необходимо определиться с типом опалубки на этапе проектирования. Чаще всего, используют следующие варианты:

балочно-ригельный;
крупнощитовой;
мелкощитовой.

Балочно-ригельная

Применение этого типа опалубочных систем оправдано для возведения сборно-монолитных и монолитных конструкций. В частности:

перекрытий;
фундамента;
колонн;
несущих стен.

Применение балочно-ригельной технологии позволяет создавать конструкции сложной формы с заданной кривизной изгиба. Поэтому оборудование особенно востребовано при возведении зданий, украшенных различными архитектурными элементами. Достоинствами этого метода строительства является:

относительно небольшой вес конструкции;
достаточно простой монтаж, возможность комбинирования монолитных и сборных элементов;
высокая скорость демонтажных работ;
возможность многократного применения без проведения дополнительной очистки между циклами;
возможность использовать в комплексе с другими опалубочными конструкциями.

Крупнощитовая

Особенностью этого вида опалубки является большой размер щитов. Опалубка является сборной конструкцией с усилением вертикальными и горизонтальными ребрами жесткости.

Основной целью использования является формирование массивных и высоких вертикальных поверхностей. Крупнощитовые системы используют в качестве опалубки для стен, так как они выдерживают значительные нагрузки. Используя доборные элементы, можно формировать очень длинные и высокие конструкции.

Используют переставную крупнощитовую опалубку в профессиональном строительстве, так как для установки и проведения демонтажных работ необходимо применение спецтехники.

Ядром комплекта являются щиты большой площади, которые связывают между собой, используя жесткие крепления. При монтаже используют домкраты, при помощи которых производится регулировка их положения.

Мелкощитовая

Применение щитовой металлической опалубки со щитами небольшого размера является выгодным решением и в профессиональном, и в частном строительстве. В комплект входят:

щиты опалубочные, которые непосредственно контактируют с бетонным раствором;
элементы поддержки, которые фиксируют щиты в нужном положении;
крепежные устройства.

При помощи мелкощитовых опалубочных систем можно отливать крупные формы (до 15 метров в высоту). Их часто применяют для заливки фундаментов. После застывания бетона, системы легко демонтируются и переставляют на следующий участок.

Безусловным преимуществом этого типа является универсальность. Мелкощитовые системы используют не только в жилищном строительстве, но и при возведении различных технических построек – колодцев, заборов и пр.

Стоит отметить и высокую экономическую эффективность применения комплектов, применяются они многократно, что позволяет не только окупить стоимость, но и быстро выйти на прибыль.

Преимущества и недостатки

Ленточные фундаменты

Мелкозаглубленный ленточный фундамент, применяют при строительстве зданий из древесины и кирпича. Его можно назвать оптимальным решением для слабопучинистых грунтов.

Традиционный ленточный фундамент может быть использован в качестве основания, по сути, для любого строения, вне зависимости от материалов, применяемых при строительстве или количества этажей.

Ленточный фундамент, вне зависимости от глубины залегания обладает несколькими определенными недостатками:

Для его обустройства необходимо выполнить довольно большой объем земляных работ, который может потребовать использования арендованной специальной техники, например, экскаватор.
Высокий расход материалов – цемента, песка, арматуры. На строительство одного фундамента средних размеров может быть израсходовано до 3 тонн арматурного прутка.

Столбчатый фундамент

Фундамент этого класса отличается надежностью и при его сооружении отпадает необходимость в выполнении гидравлической изоляции. Но его стараются использовать только, для относительно легких конструкций, например, каркасных или деревянных домов. Такой фундамент не допускает возможности строительства подвального помещения. Он может быть использован только на грунтах, которые не подвергаются пучению и подвижкам.

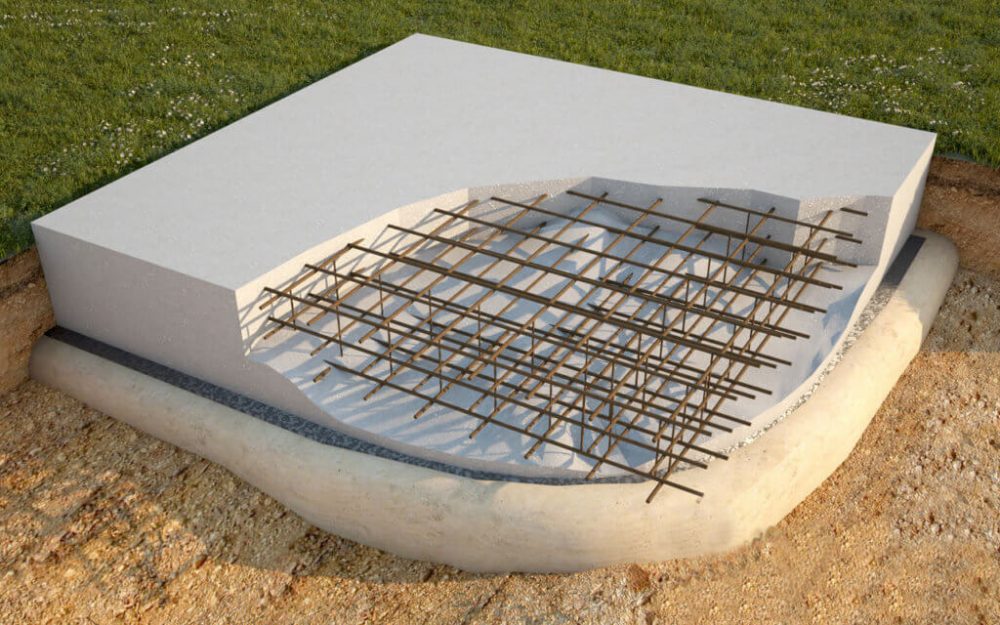

Монолитный фундамент

Плитные конструкции довольно часто применяют для строительства деревянных конструкций обладающих небольшой массой. При их строительстве можно обойтись без использования специальной техники. Для опоры этого класс не существует ограничение в планировке здании. Но эта опора отличается высокой материалоемкостью и соответственно стоимостью. Плитный фундамент беседки может составлять до 20% от себестоимости дома в целом.

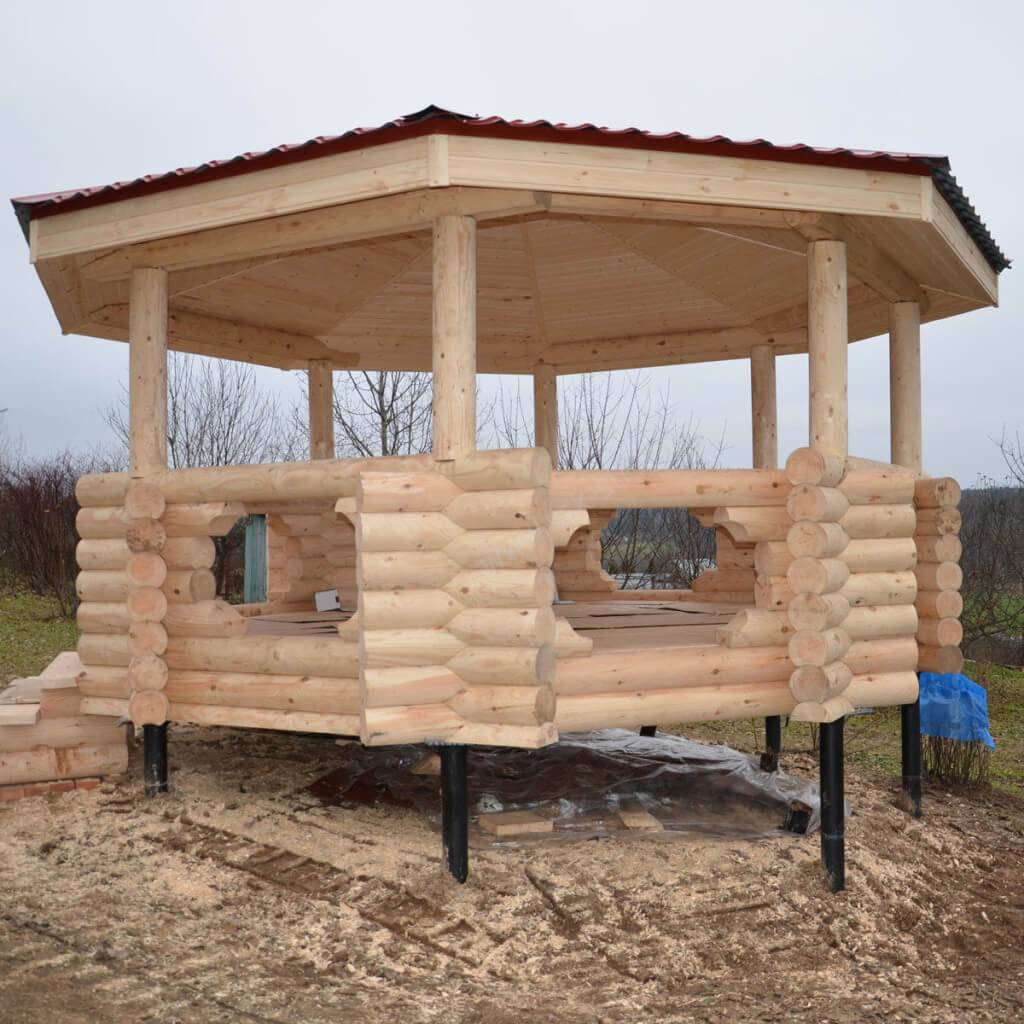

Свайный фундамент

Свайные конструкции являются иногда единственным выходом, тогда, когда стройка осуществляется на неустойчивых грунтах. Более того, свайные опоры широко применяют при возведении объектов с большими габаритами. Свайный фундамент, можно назвать разновидностью столбчатого фундамента, но его часто применяют тогда, когда грунт не может выдержать большое давление или грунтовые воды подходят к поверхности земли на расстояние в 100 мм. Хорошо ведут себя свайные опоры при появлении на строительной площадке плывунов.

Винтовой фундамент

Этот тип фундаментной конструкции получает все большее распространение. Его можно устанавливать, практически на всех грунтах, за исключением скальных. Одно из главных достоинств винтовых свай – это высокая скорость строительства. Для дома среднего размера свайное поле может быть сооружено за несколько рабочих дней. Кроме того, возведение дома, можно начинать сразу по окончании установки свай.

Сваи этого типа отличаются хорошей несущей способностью, которую можно объяснить тем, при ввинчивании ее в грунт, происходит уплотнение последнего. Кроме этого, при обустройстве винтового фундамента нет необходимости в выполнении каких-либо земляных работ.

Щитовая опалубка

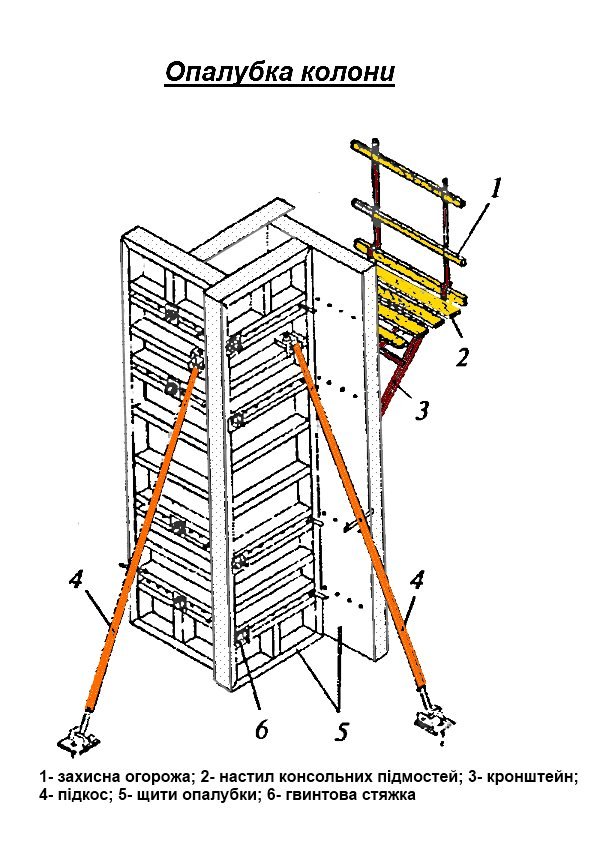

Щитовая опалубка колонн

Незаменимы для колонн квадратной и прямоугольной формы. Это самый востребованный тип опалубки. Состоит из алюминиевых и стальных щитов, обработанных специальным покрытием, предотвращающим негативное влияние окружающей среды. При помощи собранных шкворней, щиты крепятся между собой.

Шкворень представляет собой стержень, на котором укреплена пластина из металла, а пространство между щитами регулируется при помощи гайки и шайбы. Используются также двухуровневые подкосы — для монтирования и выравнивания щитов. Кронштейны подмостей нужны для обеспечения безопасности, передвижения рабочих во время бетонирования.

Щитовая опалубка колонн даёт возможность:

Быстро и легко производить монтаж и демонтаж конструкции.
Уменьшая затраты на труд, увеличивается эффективность труда.
Конструкцию используют много раз. Щиты выдерживают до 300 циклов.
Широкий диапазон размеров сечений, особенно при использовании универсальный щитов.
Не потребуется полная разборка в случае повреждения одного элемента. Возможно легко заменить деталь.
Не потребуется грузоподъёмная техника. Сборка производится вручную.
Щиты выдерживают большое давление смеси. Нет надобности в частых технических перерывах, поэтому сокращается время бетонирования.

Конечно, специалисты, постоянно работающие с такими конструкциями, устанавливают их быстро и качественно, но возможно обойтись своими силами.

Свайный метод

На заболоченных почвах, грунте, склонном к оползням, или в местах с низким уровнем промерзания почвы применяют свайные основания. В последнее время популярность приобретает фундамент, установленный свайно-винтовым способом, когда усилиями одной мобильной ямобурной машины за полдня можно ввинтить сваи-трубы, залить их бетоном, и прочное основание будет готово. Но если такой возможности нет, можно сделать фундамент под беседку на сваях своими руками.

Свайный метод: фундамент для беседки

На расстоянии в 1,5 м ввинчиваются сваи (вручную, используя подручные средства или бур), далее верх свай выравнивается и обрезается. На них наваривается ростверк — перемычка из металла, и основание можно считать готовым.

Есть более дешевый способ установки так называемых буро-набивных свай:

под каждую вырыть отверстие в 0,4 м диаметром;
в него вставить рубероид, свернутый рулоном и скрепленный скотчем;
вставить внутрь куски арматуры или сетки — это будет своего рода каркас;
залить трубу бетоном.

При наличии асбестоцементных труб можно задачу упростить и вместо рубероида устанавливать сразу трубы.

Ленточный фундамент подразделяется на 2 вида: мелкозаглубленный и заглубленный.

Мелкозаглубленный ленточный фундамент чаще применяют для постройки небольших деревянных домов. Принцип постройки такого фундамента очень прост: сначала вырывается траншея глубиной в 0,7 метра, после чего на дно усыпается слой песка 35 см, сверху устанавливается арматура, а затем вся траншея заливается бетоном. В дальнейшем использовании такого фундамента можно проводить дополнительные работы, например, утепление.

Заглубленный тип, в отличие от мелкозаглубленного, является более надежным и отличается высокой материалоемкостью, но стоит гораздо дороже. Для возведения заглубленного типа фундамент понадобятся: любой вид кирпича, куски застывшего бетона, камни. Ширина фундамента должна быть такой, чтобы выдерживать вес всего дома, да еще с небольшим запасом. Ширина должна получиться приблизительно чуть больше ширины стен внутри дома. Кроме того, ширина фундамента во многом зависит от почвы, на которой будет строиться дом. Если почва плотная и твердая, то основание фундамента должно быть приблизительно равным ширине стен, а если же земля пористая и мягкая, то ширину основания фундамент нужно увеличить. Таким образом, при увеличении площади фундамента давление на почву будет гораздо ниже, и на мягких почвах основание дома не осядет в землю.

Важнейшим недостатком заглубленного фундамента является себестоимость. Поскольку в большинстве случаев строительного материала бывает потрачено много и фундамент очень крепкий, но для небольшого дома возводить такой прочный фундамент неразумно.

Ленточный фундамент беседки

После возведения опалубки внутри закрепляют арматуру. Можно заранее подготовить каркасы из арматуры, а можно связать их во время заливки фундамента. Размещение арматуры в опалубке не случайное. В верхней и нижней части продольных стержней должно быть больше, чем в середине. Продольные стержни не должны быть меньше 10 мм и больше 20 мм в диаметре. А в качестве поперечных стержней используется арматура, диаметр которой не превышает 8 мм. Поперечные и продольные стержни арматуры должны быть скреплены между собой вязальной проволокой. После того как весь начальный этап работ был сделан, можно приступать к заливке бетона. Для высокой прочности фундамента применяют бетон, в основу которого входит гравий высокой прочности или же гранитный щебень. Заливать бетон лучше в один день, чтобы сохранялась целостность конструкции.

Второй вид заглубленного фундамента – безопалубочный. Для такого фундамента не нужно опалубка, ведь ее функцию будет выполнять почва. Кроме того, почва должна быть обязательно твердой и плотной. На месте расположения будущего фундамента нужно вырыть траншею шириной, как и основание беседок. Затем в траншею выстилают пленку ПВХ или же другой любой изоляционный материал. Пленка нужно для того, чтобы влага из еще не застывшего бетона не уходила в почву, поскольку вместе с водой в грунт уйдет и цементное молоко. Дальнейшие действия аналогичны, как и при возведении опалубочного фундамента.

Фундамент для беседки — пошаговые действия

Итак, для того что бы построить фундамент под беседку своими руками, нам потребуется для начала сделать несколько операций и подготовить нужный инструмент:

шуруповерт или дрель;
сварка;
болгарка или электролобзик;
набор шурупов и гвоздей;
деревянный материал (доски, брусочки, колья, распорки);
железный материал (арматуры, проволоки, прутья);
молоток;
нитки;
рулетка.

С инструментом разобрались, приступаем к работе.

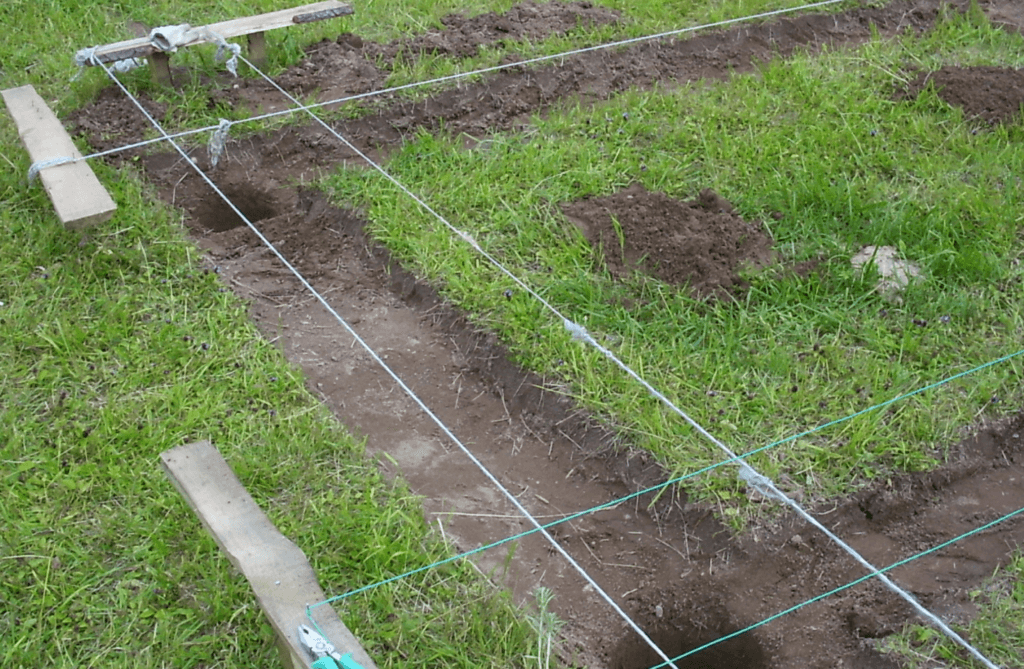

Разметка

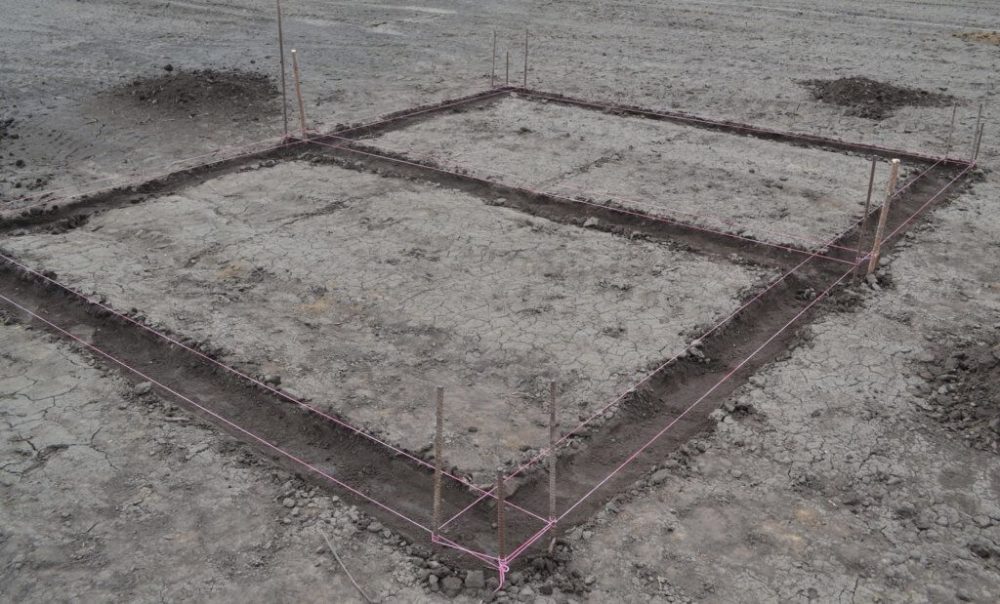

Первым делом, стоит разметить колышками внешнюю сторону, где мы будем копать траншею. Для замера длинны и определения углов, используем нитки и рулетку. Каждый строит свою беседку, поэтому о точных размерах рассказывать нет смысла.

Полезный совет: проверить прямоугольность разметки можно с помощью протягивание ниток по диагонали.

Далее, нужно отметить на кольях с помощью гидроуровня, точки горизонтальной плоскости. По ним будем натягивать шнур. Это поможет нам определить границы траншеи.

Устанавливаем колья с внутренней стороны, учитывая размеры фундамента и траншеи. По аналогии натягиваем нитки вдоль периметра. Рекомендуется использовать заготовленный чертеж.

Траншея

После того, как мы сделали разметку, начинаем выкапывать траншею, её минимальная глубина должна быть полметра, можно чуть больше. На дно ямы лучше уложить рубероид или полиэтиленовую пленку. После чего засыпать все это дело песком с гравием слоями по 15 – 20 сантиметров. У вас должно получиться три одинаковых слоя.

При этом каждую насыпь нужно хорошо проливать водой и утрамбовывать. Ровно по горизонтали нивелируем верх подушки. В отдельных участках по необходимости подсыпаем песка.

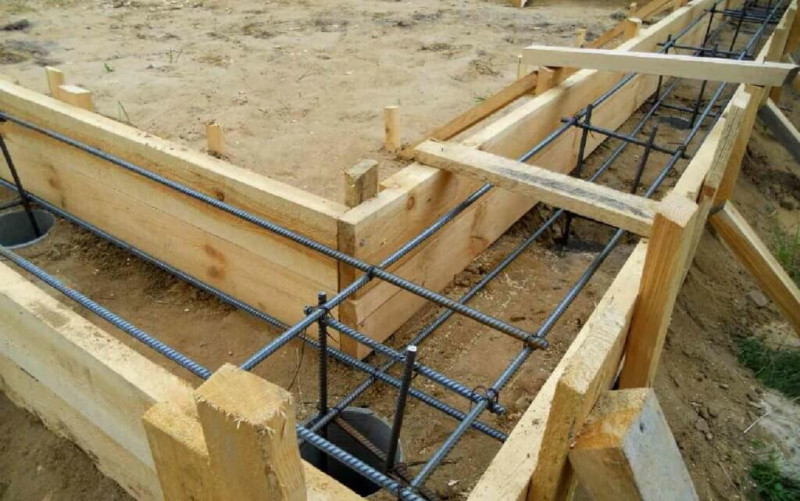

Опалубка

Теперь переходим к заготовке опалубки. Её размеры должны соответствовать фундаменту. Как по длине, так и по ширине. Скреплять отдельные элементы доски можно с помощью брусков.

Приступаем к сборке, начиная с внутренней стороны.

Укладываем доски, стараясь держать ровный угол ребра опалубки. После чего соединяем их с помощью шурупов, что бы легче было разобрать конструкцию.
Теперь, еще раз проверяем уровнем ребро опалубки, по необходимости — регулируем.
Для жесткости фиксации, оббиваем щиты с внешней и внутренней стороны. По три колышка на каждую доску и фиксируем их с помощью шурупов или гвоздей.
Далее, по необходимости, выравниваем сторону щита опалубки. Для этого вбиваем кол напротив доски и вставляем между ними палку, тем самым регулируя наклон. Его можно померить с помощью натянутой нитки.
Полученные деревянные распорки необходимо закрепить шурупами.

По окончании действий, приступаем к следующему этапу работ.

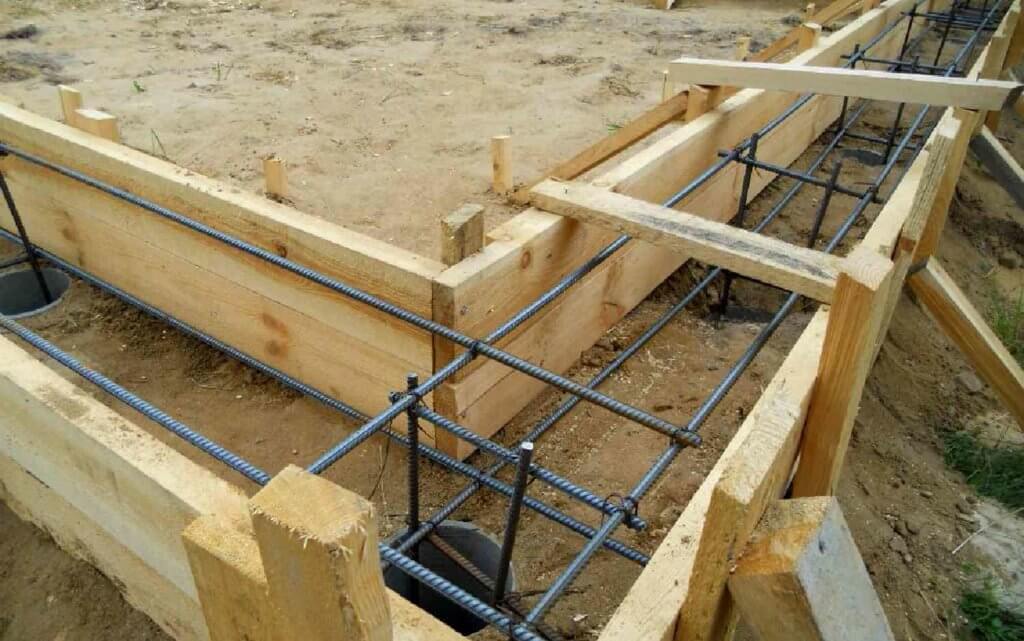

Армирование

Что бы придать более надежный вид фундаменту под беседку, своими руками можно её армировать. Для связки железных арматур можно использовать сварку или стальную проволоку диаметром 1 – 1.5 мм. Специальных инструментов для вязки вам не потребуется, можно использовать обычную загнутую отвертку.

Конструкция из арматурных прутьев должна полностью соответствовать размерам фундамента. Делать сетку нужно по следующей схеме.

Полученные короба, соединяем в одну конструкцию. Дополнительно, можно усилить углы основания с помощью загнутых прутьев диаметров 5 -6 мм.
Далее собираем наружную опалубку аналогично внутренней. Проделываем все тоже самое и фиксируем.
Последнее действие – это залить полученную конструкцию бетоном.заливка фундамента

Этот процесс необратим, поэтому к нему стоит тщательно отнестись. Рекомендуется сделать пробный замес и посмотреть, как он будет схватываться. Качественный бетон застынет уже через сутки.

Засыпка бетона

Приступаем к засыпке бетона. Его необходимо хорошо утрамбовать, а лишний слой убрать прямым инструментом.

Полезный совет: для лучшей реакции фундамент необходимо промывать и держать во влажном состоянии в течение нескольких дней. Через несколько дней опалубку убираем и получаем свеженькое основание.
