Изготовление колпака для трубы дымохода своими руками

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

  • Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

  • красивый эстетичный внешний вид трубы;
  • защита внутренней полости от попадания различного мусора;
  • увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
  • увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

  1. схожие по конструкции на промышленные вытяжные устройства;
  2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

Инструменты и материалы

Подготавливаем по списку:

  • линейку, рулетку, тонкий маркер;
  • резиновый молоток для жестянщиков;
  • слесарный молоток;
  • дрель с набором сверел;
  • шуруповерт;
  • дюбеля для крепления козырька;
  • ножницы по металлу;
  • болгарку;
  • верстак с наковаленкой и тисками;
  • заклепочник с набором заклепок;
  • лист оцинковки, толщиной 0,8-1 мм;
  • стальной уголок, с размером полки 30-40 мм.

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

  1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

    Пример чертежа выкройки

  2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
  3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
  4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
  5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
  6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
  7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
  8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

  • деревянную или резиновую киянку;
  • металлический лист толщиной 10 миллиметров;
  • маркер;
  • ножницы для работ по металлу;
  • линейку;
  • металлический уголок шириной 50 миллиметров и длиной 1 метр;
  • пару перчаток.

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

  1. На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
  2. Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
  3. Края пластины подгибают при помощи киянки.
  4. Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
  5. Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
  6. Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
  7. Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
  8. Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
  9. В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
  10. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях. Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Основные функции колпака

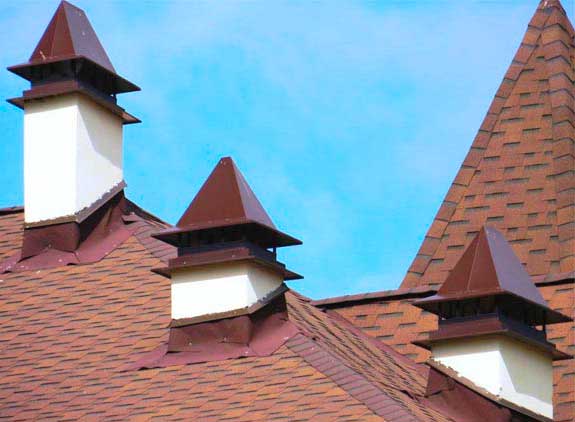

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

  • Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
  • Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
  • Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
  • Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
