Комбинированные котлы отопления газ дрова электричество и их цены

Наиболее выгодные стороны котлов отопительных газ дрова

Если отбросить в сторону требования по обустройству отдельного помещения в доме, у отопительных котлов комбинированных дрова газ наберется целый набор отличных качеств.

Эксплуатация такого универсального прибора отопления не требует специальных навыков. Даже таких вариантов, как комбинированных котлов.
Стоимость комбинированных моделей ненамного превышает аналоги, способные работать только, например, с углем, пеллетами и газовым вариантом. Монтировать его можно вместо дровяной печи, места они занимают даже меньше обычного.
Размеры газодровяной отопительной модели, конечно, больше газовых моделей, но не превышают аналогов с дровяной топкой. Прибор дрова-газ-электричество имеет те же габариты.
Высокий КПД – до 90%. Дровяной способ нагрева помещения один из самых эффективных, главное, пользоваться сухими, не больше 20% влажности, дровами.
Небольшой выброс вредных веществ в атмосферу.

По сравнению с отоплением электричеством или газовыми котлами котлы отопления комбинированные газ дрова способны дать полную независимость от коммунальных служб. Дровяные печи всегда и использовались, как основа теплого домашнего уюта, т.к. этот вид топлива проще всего добыть в любом месте.

Рис. 3 Котлы газ-дрова имеют компактные размеры

Устройство и работа газо-дровяных котлов

Универсальный газо-дровяной котел для отопления дома, выпускается в трех различных модификациях, отличающихся конструкцией и функциональными возможностями.

Модуль, с возможностью переоборудования под газ.
Котел, имеющий сразу две топочных камеры, отдельно под дрова и газ.
Теплогенератор с встроенным электрическим ТЭНом.

Комбинированные котлы смешанного типа, под газ и дрова, имеют встроенную автоматику, полностью автоматизирующую процесс горения. После прогорания дров в топке, модуль автоматически переходит на газ или электричество. Для ГВС, воду подогревает электротэн.

Одновременная установка дровяного и газового котла в одной системе требует значительных финансовых затрат. Приобретение и монтаж универсального оборудования, снижает затраты на 30-40%.

Битопливные древесно-газовые котлы

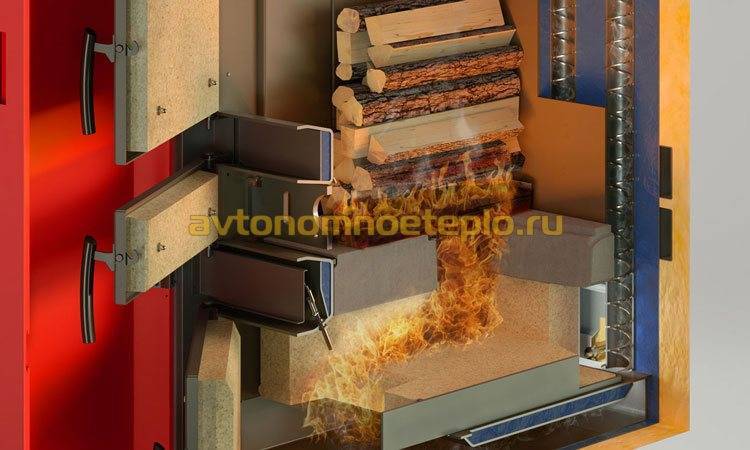

Комбинированные котлы газ-дрова, получили широкое распространение в бытовых условиях. Конструкция включает следующие узлы:

Топочная камера – изготавливается из стали или чугуна. В конструкции устанавливают одну или две топки. Модификация с двумя топочными камерами, более удобна. В нижнюю топку осуществляется установка газовой горелки. В верхней камере располагаются колосники для сжигания дров.
Контуры отопления и ГВС – производители выпускают модели, предназначенные исключительно для отопления (с возможностью последующего подключения к бойлеру косвенного нагрева), а также для получения горячей воды и обогрева помещений. Последние, укомплектовываются двумя контурами. Нагрев ГВС происходит проточным способом.

Нагрев воды для ГВС, в зависимости от производительности ТТ котла, достигает 700 л/час. Существуют модификации с встроенной накопительной емкостью, на 40-120 литров воды.

Электро-газо-дровяные котлы

Комбинированные котлы отопления, газ, дрова и электричество, имеют устройство, напоминающее то, что используют двухтопливные агрегаты. Главным отличием является установленный электрический ТЭН. Принцип работы комбинированных котлов, газ, дрова, электричество, заключается в следующем:

Основным видом топлива считаются дрова. После сгорания древесины, в автоматическом режиме включается газовая горелка. Процесс отопления продолжается без остановки.
ТЭН используется для поддержания минимальной температуры теплоносителя, после того, как газ и дрова закончились. Допускается эксплуатация в режиме антизамерзания. Электрический ТЭН поддерживает минимальную температуру в системе отопления, препятствуя размерзанию водяного контура.

Некоторые универсальные котлы отопления – газ, дрова, электричество, используют в своей работе принцип газогенерации, что увеличивает время автономной работы до 6-12 часов, от одной закладки поленьев.

Что необходимо знать при выборе

Подбирая подходящую под ваши задачи комбинированную систему отопления для бани следует исходить из следующих критериев:

В подавляющем большинстве случаев стоит отказаться от недорогих и кустарных изделий. Возможность утечек газа и образование чрезвычайно взрывоопасной газовоздушной смеси или поражения электрическим током в таких экземплярах весьма вероятны; Отдавайте предпочтение скандинавским, немецким, финским или итальянским производителям. Понятно, что в условиях нынешнего валютного курса цена брендовых печей будет чрезвычайно высокой, но как говорят англичане: «мы не настолько богатые люди, что бы покупать дешевые вещи»

Стоит прислушаться.; Не нужно выбирать китайские поделки или изделия туманного отечественного происхождения, особенно в части газо-дровяных печей моноблочного типа; Обращайте внимание на мелочи. Применяемую фурнитуру, качество автоматики, общую культуру производства. Не поленитесь поинтересоваться маркой металла в «горячих» частях печи

Не поленитесь поинтересоваться маркой металла в «горячих» частях печи.

Дилемма в выборе типа отопления должна отчасти развеяться после ознакомления с данной таблицей:

Вид топлива	Удельная теплота сгорания, кВт	Эквивалент по отношению к природному газу
Электроэнергия	1,0	0,108
Газ природный	9,3	—
Газ сжиженный	12,5	1,350
Свежесрубленная древесина, влажность 55 %	2,2	0,243
Высушенная древесина, влажность 20 %	3,9	0,425
Пеллета древесная	4,7	0,513
Пеллета из соломы	4,0	0,433
Щепа древесная	3,0	0,326

Универсальные комбинированные котлы отопления

В некоторых случаях целесообразно использование универсальных котлов отопления, у которых предусмотрено применение не только двух типов топлива. К ним относятся котлы отопления комбинированные газ-дрова-электричество, пеллетные модели.

Определяющим отличием, которым обладают пеллетные комбинированные котлы отопления, является наличие нескольких камер сгорания. Они адаптированы для применения определенного типа топлива – газа, дизеля, дров и т.д. В качестве дополнительной меры может быть предусмотрен электрический ТЭН, находящийся в одной или нескольких камерах теплообменника.

Примечательно, что во многих моделях котлов отопления комбинированных газ дрова электричество пеллетная горелка съемная. Т.е. камера сгорания для нее может быть использована для другого типа топлива. Чаще всего это газ или дизель. Условия использования этих энергоносителей предусматривают наличие принудительного нагнетания воздуха и сложную конструкцию теплообменника для передачи тепловой энергии. Эти качества свойственны и для пеллетных комбинированных котлов отопления.

Для эксплуатации многотопливных отопительных котлов необходимо выполнить такие условия:

Стабильная подача электроэнергии. Она нужна для работы пеллетных комбинированных котлов отопления, газовых и дизельных горелок. Исключения составляет использование твердого топлива;
Организация доставки к котлу топлива. Основная проблема при планировании монтажа котлов теплоснабжения комбинированных газ-дрова-электричество заключается в хранении энергоносителей. Для баллонного отопления делают отдельные помещения или устанавливают наружные стальные боксы. Дизельное топливо хранят в бочках, которые подключаются к специальной насосной станции.

Прежде, чем приобрести универсальные котлы для теплоснабжения комбинированные следует проанализировать целесообразность их использования. Их стоимость на порядок выше классических однотопливных. Для этого делают детальный финансовый анализ для каждого типа энергоносителя.

Преимущества и недостатки универсальных котлов

Учитывая всё вышесказанное, можно определить, их сильные и слабы стороны. К сильным сторонам можно отнести:

доступность топлива и низкая стоимость;
богатый выбор в топливе способствует поддержанию агрегата в рабочем состоянии, даже при отсутствии одного из видов топлива;
возможность регулирования режима работы, экономя при этом топливо;
экологическая чистота;
автоматическая работа, и возможность совместимости с системой «Умный дом»;
надежность и простота в использовании.

Твердотопливные комбинированные котлы длительного горения также имеют и слабые стороны:

ограничение в области применения — только жилые объекты;
требует отдельное помещение в доме, под хранения топлива и установки аппаратуры;
надобность регулярного осмотра и обслуживания.

Несмотря на все минусы, комбинированные котлы длительного горения, показывают отличные экономические и эксплуатационные показатели, это и поддерживает спрос на них.

Разновидности по количеству контуров

Это главная техническая особенность любого котла. От нее зависит выбор модели и метода эксплуатации оборудования.

Одноконтурные

Эта техника предназначена только для нагрева воды, циркулирующей в системе отопления. Ее мощности хватает, чтобы обогревать жилище больших размеров.

Чтобы организовать горячее водоснабжение, потребуется еще купить и установить бойлер.

Двухконтурные

Дополнительный теплообменник, устанавливаемый в газоэлектрические котлы, решает задачу снабжения дома теплой водой. Если мощности агрегата достаточно, то можно монтировать несколько водоразборных точек. Чтобы избежать снижения температуры жидкости при транспортировке, устанавливать краны надо близко к нагревателю.

У такого котла есть несколько преимуществ:

Низкое потребление газа и электричества.
Одновременное нагревание воды для отопления и водоснабжения.
Стоимость ниже, чем у 1-контурного аппарата и бойлера, вместе взятых.
Допускается монтаж в отдельном помещении, а также на кухне при соблюдении правил установки.

Из неудобств называют:

необходимость сбалансировать потребление газа, воды и электроэнергии;
если напор жидкости снижается, то высвободившаяся теплота расходуется на обогрев, т.е. повышается температура воздуха в помещении;
при изменении давления аппаратуру нужно перенастраивать;
из-за образующейся накипи требуется периодическая профилактика ТЭНов;
при долговременном использовании горячей воды ее температура падает.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
электродный с выносным щитком управления;
индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Схема подключения 2 котлов – на электричестве и дровах. Термостаты обеспечивают автоматический запуск электрокотла после остановки дровяного и наоборот.

Алгоритм работы системы выглядит так:

ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

В этой схеме циркуляционный насос электрокотла будет отключаться вместе с ним благодаря отдельному шкафу управления

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь.

Подключение котла электрического и твердотопливного к системе отопления по методу первичных и вторичных колец

Котел, который работает на всем, что горит?

Сегодня в загородных домах все чаще используются комбинированные котлы отопления. Это объясняется тем, что в дачах и частных домах за городом отсутствует газопровод, и нередко могут появляться проблемы с электричеством. Именно поэтому люди находят такое решение данного вопроса, как современная комбинированная система отопления. Комбинированные котлы работают на различных видах топлива – электричество, дрова, газ, дизель. Данное оборудование обеспечивает надежность и независимость отопления от столь частых явлений для владельцев загородной недвижимости, как сбои в подаче электрической энергии и газа.

Такие устройства работают на различных видах топлива

Кому стоит задуматься о покупке и почему?

В частном доме обязательно должно быть налажено и работать отопление, даже если вы приезжаете в него нечасто и ненадолго. Надежная отопительная система создает комфортные для человека температурные условия в комнатах, а также защищает само строение от суровых российских морозов – если частный дом не будет отапливаться целую зиму, то велика вероятность того, что он промерзнет, и на стенах начнут образовываться трещины. Это все поставит перед необходимостью проводить ремонтные мероприятия, которые подразумевают не только трату своего времени, но и дополнительные финансовые расходы.

Такой отопительный прибор будет оптимальным в частном доме за городом

Комбинированные котлы, относительно недавно появившиеся в продаже, уже завоевали высокую популярность среди собственников загородного жилья. Чтобы котел служил, как говорится «верой и правдой», в течение длительного времени, следует выполнить проектирование и установку системы еще в процессе строительства. Для проектирования понадобится уделить время предварительным расчетам и замерам жилья.

Осуществляя расчеты, вы должны обязательно учитывать такие параметры, как высота потолков, присутствует ли теплоизоляция, какой толщиной обладают стены, и из какого материала они сделаны. Когда расчеты закончены, составляется проект – схема будущей отопительной системы, в которой указаны места, где будет стоять комбинированный котел и радиаторы отопления, местонахождение труб. Стоит отметить, что в монтаже отопления должны использоваться только высококачественные материалы и оборудование, ведь система отопления устанавливается на продолжительный срок, и нужно что бы все работало «как часики» очень долго.

Комбинированные котлы гораздо более предпочтительны, нежели обычные. Одним из их самых значимых достоинств является функционирование на нескольких разных видах топлива (газ, дрова, электричество и другие). Данные устройства незаменимы, если не проведен газ к частному дому или наблюдаются сбои электричества. Хозяева дома имеют возможность выбирать, за счет какого топлива будет выполняться работа котла, что очень удобно, к примеру, если в качестве главного вида топлива используется электричество, и внезапно электроэнергия отключается из-за случившейся аварии – вы просто переходите на газ, дрова или дизель.

Полезные советы по выбору

Выбор котла должен основываться, в первую очередь, по виду топлива, на котором он работает:

электроэнергия
дизель
газ
дрова и уголь.

Наиболее удобен и дешев в эксплуатации газовый котел. Но чтобы он исправно и стабильно работал, требуется давление 3,5 мБар. Иногда давление газа может разниться с тем, которое приемлет котел, и это значит, что нужно присмотреть другой прибор.

Если не представляется возможным поставить газовый котел, то внимание обращают на электрические и дизельные варианты. Что касается электрического, то он по конструкции и характеристикам имеет много общего с газовым

Чтобы он работал без перебоев нужно постоянное высокое напряжение в электросети, что очень нечасто можно встретить в частном секторе.

Комбинированная система работающая на электричестве и дизеле

И в данном случае «руку помощи» протянет комбинированное отопление, которым выступают современные комбинированные котлы. Сегодня рынок предлагает большое количество различных моделей таких установок, и в этом разнообразии несложно найти устройство, которое бы идеально подходило для каждого отдельного случая.

Наибольший спрос владельцев загородной недвижимости заслужили котлы газ/дизельное топливо. Но также нередко приобретается универсальное комбинированное отопление, которое «питается» сразу 3-5 видами топлива, например газ/дрова/уголь/электричество. Для каждого конкретного случая более предпочтительна та или иная модель котла, и все эти нюансы нужно учитывать при выборе.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

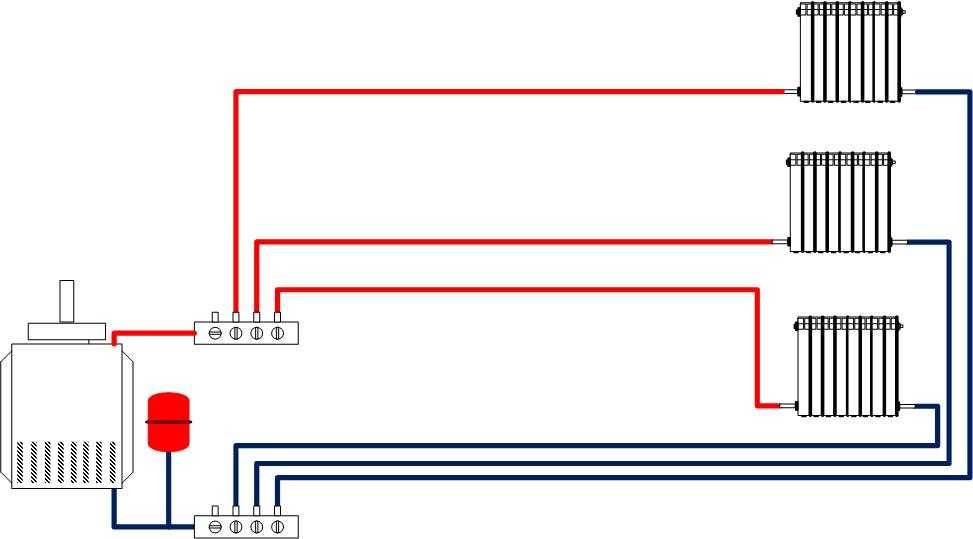

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Комбинированные котлы: основные преимущества

Газ – оптимальный энергоноситель для теплогенератора в частном доме, он экологически чистый и недорогой. Отопительные устройства, работающие на таком топливе, не требуют постоянного обслуживания (как, например, твердотопливные котлы). Но дело в том для работы необходимо давление газа в 3,5 мБар, а оно бывает непостоянным.

Комбинированные котлы отопления для частного дома позволяют снизить риски перебоев с подачей энергоносителя, причем при возникновении этих перебоев устройство автоматически переключается на альтернативное топливо. Благодаря такому механизму, владельцам дома не придется самостоятельно производить переключение устройства – такой котел не даст замерзнуть ни при каких условиях.

Автономная работа этих устройств не лишена и определенных недостатков:

они довольно тяжелы и громоздки, поэтому производятся только в напольном исполнении;
для их установки требуется отдельное помещение;
сложная конструкция устройств, предопределила проблемы с ремонтом и сервисным обслуживанием.
