Терморегулятор для котла отопления

Советы для «самоделкиных»

Выгода от установки терморегулятора очевидна. Окупаемость приборов тоже не вызывает сомнений. Тем не менее желание сэкономить на установке такого полезного прибора по-прежнему остается сильным. Это нередко побуждает домашних «самоделкиных» сделать все своими руками. Причем не просто самостоятельно установить прибор, а еще и собрать его из подручных материалов.

Процесс установки

Теоретически сделать терморегулятор своими руками возможно. Для этого потребуется терморезистор, сокращающий сопротивление при нагревании. Затем к сети подключается еще один резистор, с помощью которого и будет осуществляться программирование температуры. Элемент 2И-НЕ будет работать в режиме инвертора, и на него будет поступать напряжение. К нему и к триггеру подключается конденсатор. Для управления реле усиливается гальваническая развязка на симисторе. Устройство можно сделать как на слепыше, так и на печатной плате.

С помощью такой простой схемы можно собрать терморегулятор практически для любого котла. Но стоит ли вмешиваться в работу высокотехнологичного оборудования? Решать только владельцу дома. Специалисты не советуют экспериментировать с самодельными устройствами, тем более что на рынке можно подобрать аксессуары к любому котлу.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

• По электронному датчику контроля температуры теплоносителя в системе отопления;
• По выносному датчику температуры воздуха;
• По температуре воздуха за пределами помещений;
• По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

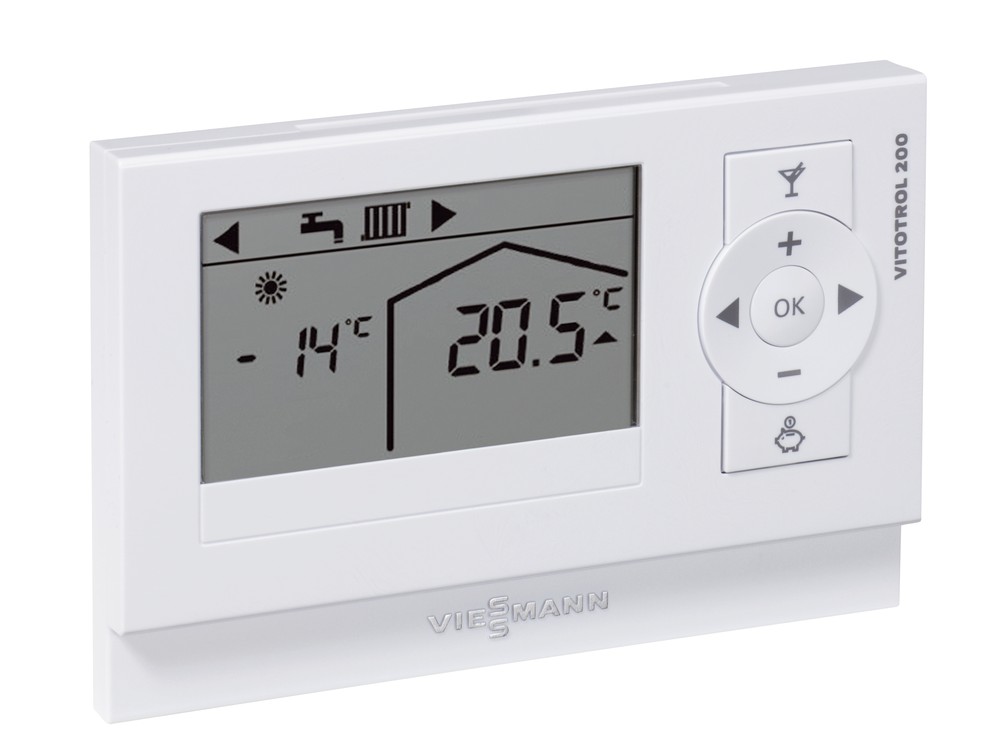

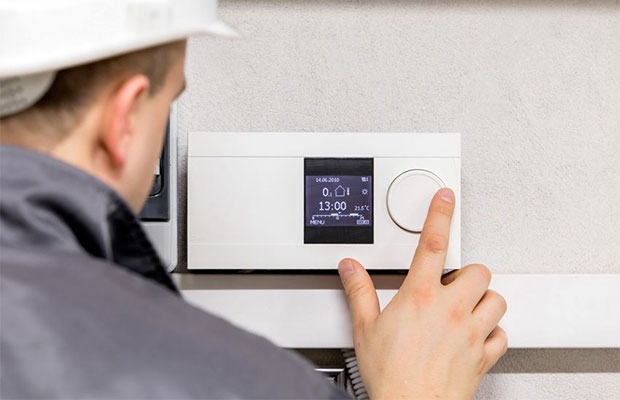

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

• Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
• Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
• Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
• Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Это интересно: Теплоаккумуляторы для котлов отопления — рассказываем по полочкам

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

• необходимо исключить попадание прямых солнечных лучей на его поверхность;
• поверхность контакта стены должна быть неметаллической;
• прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена;
• высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное;
• необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм 2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода;
постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений);
высота от пола должна составлять 1,2-1,5 м;
при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.. Комнатный датчик температуры для котла

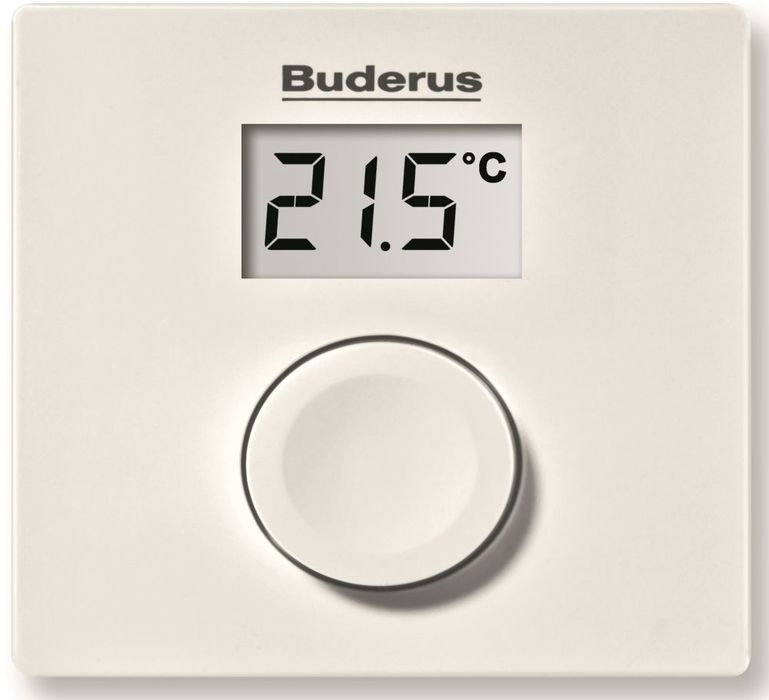

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

Зачем нужен терморегулятор?

Подходящий термостат

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом

Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.

Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Модель TAM011MI Seitron

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Принцип работы термостата для котла отопления

Принцип действия терморегулятора:

1. С помощью блока управления устанавливается подходящий температурный режим.
2. При достижении нужных параметров включается термодатчик, что приводит к деактивации котельного оборудования или перекрытию специального клапана.
3. После спада температурного режима воздуха в помещении происходит обратного типа включение котла или инфракрасных обогревателей.

Модуль электронного управления дарит возможность выставлять сразу несколько показателей температуры для ночи и дня отдельно. Еще при наличии этого блока можно установить вспомогательный температурный датчик на улице и привязать работу термостата к данным с него.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

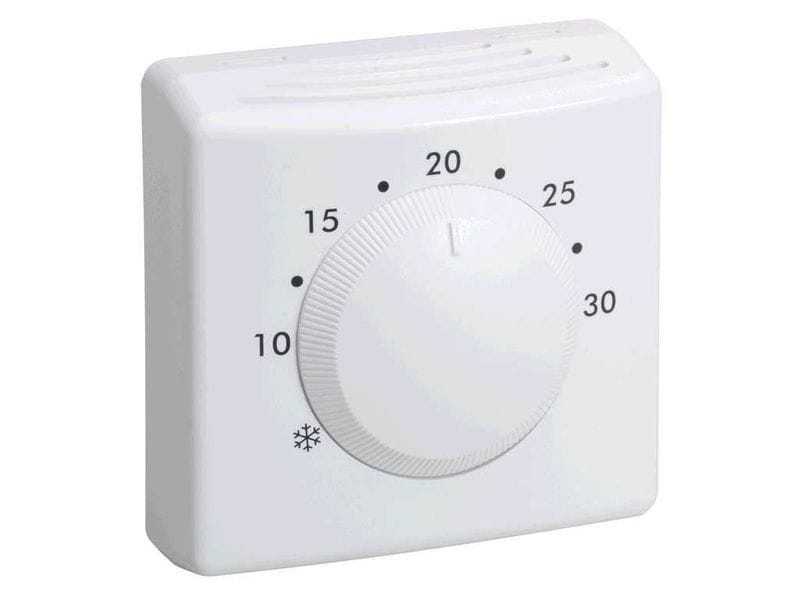

Механическая модель

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

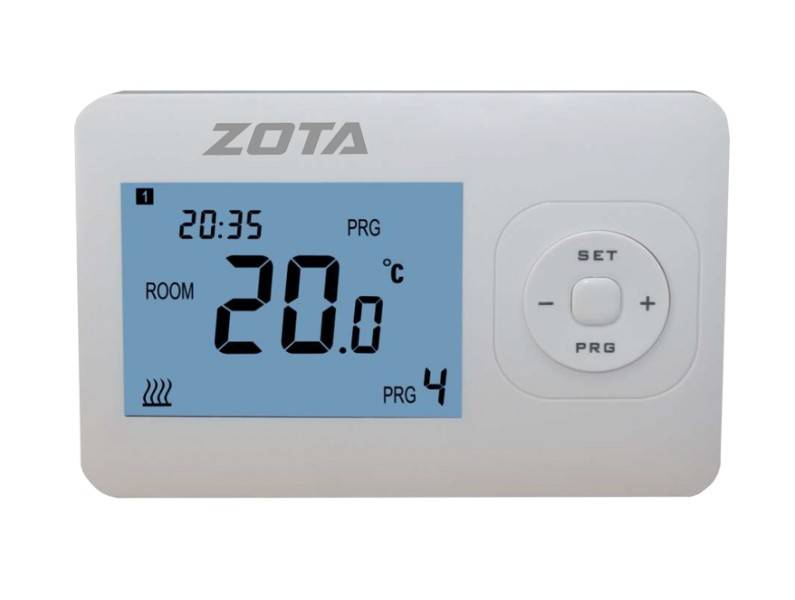

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

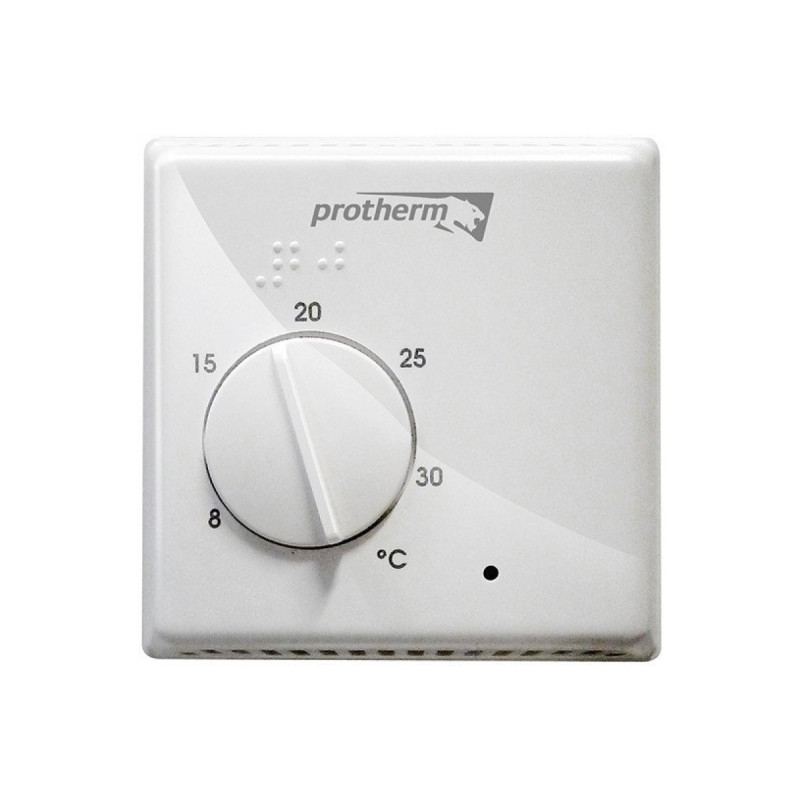

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Название модели	Технические характеристики	Цена в руб.
BALLU BMT-2	Mощность	2 200 Вт	840
Управление	Механическое
	Температурный режим	+5 до +30 ⁰С
Тип монтажа	Открытая установка

Название модели	Технические характеристики	Цена в руб.
ELECTROLUX Thermotronic Basic ETB-16	Mощность	4 Вт	2500
Управление	Механическое
	Температурный режим	+5 до +40 ⁰С
Тип монтажа	Cкрытая установка

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

• простые;
• программные комнатные.

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

• удаленное управление;
• можно выставить режим в зависимости от времени суток;
• быстрота смены режима;
• можно запланировать изменения на неделю;
• быстрое реагирование котла на изменения;
• малый расход топлива;
• используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

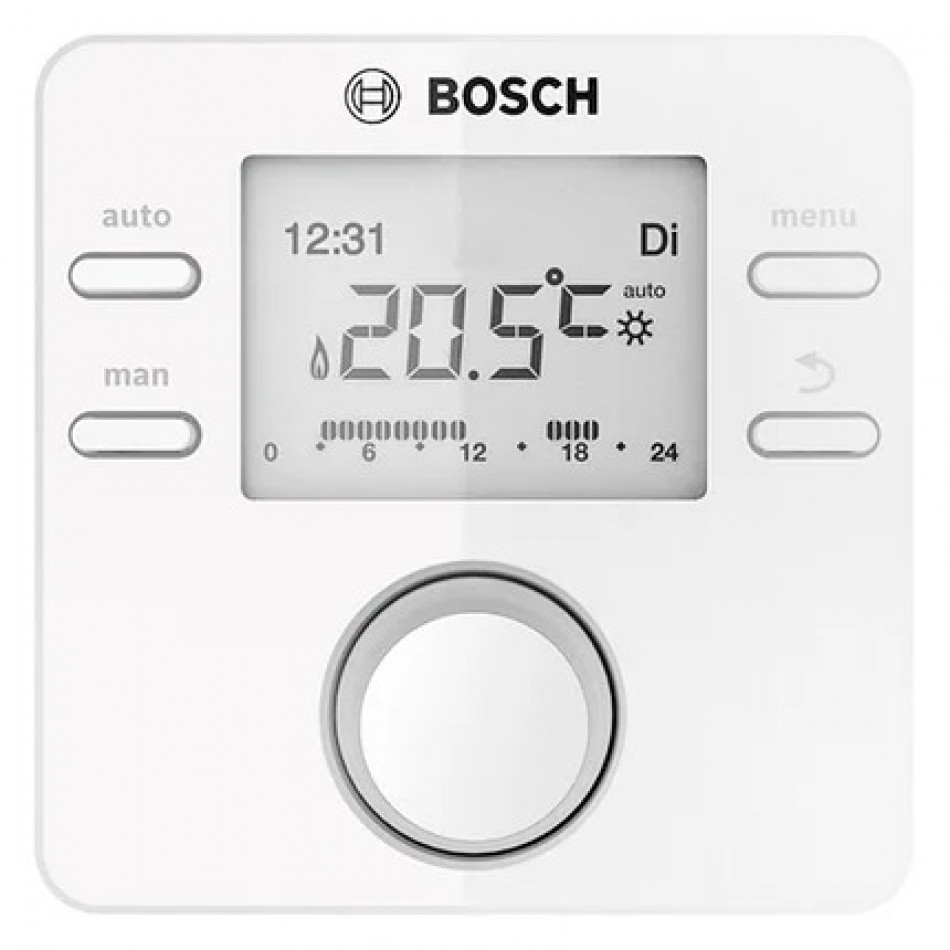

Название модели	Технические характеристики	Цена в руб.
Bosch TRZ 12-2	Тип устройства	Электронное	9800
Тип монтажа	Накладной
	Температурный режим	+5 до +39 ⁰С
Размеры блока	91*113*33 мм
Таймер	Недельный

Название модели	Технические характеристики	Цена в руб.
Siemens REV13	Тип устройства	Программное	6900
Тип монтажа	Накладной
	Температурный режим	+3 до +35 ⁰С
Размеры блока	130*94*30 мм
Таймер	есть

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

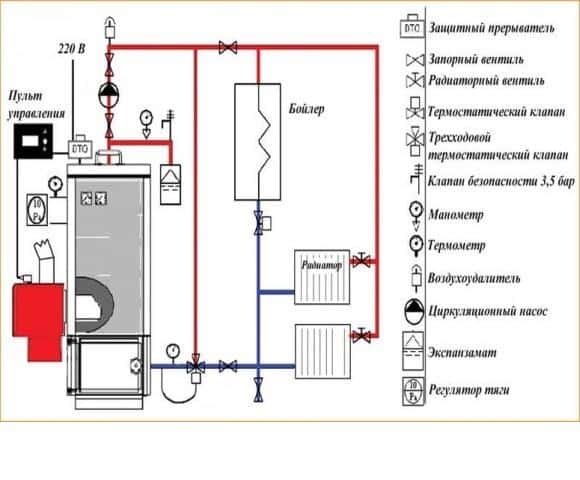

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Принцип работы и виды

Комнатный термостат для котла обеспечивает благоприятный микроклимат в помещении и даёт возможность регулировать систему отопления с точностью до половины градуса. Управляется работа программатора при помощи различных исполнительных приборов.

Принцип работы термостата заключается во включении оборудования, если температура опускается ниже нужной отметки, и выключении при достижении нужного установленного значения. Благодаря этому не происходит необоснованного расхода сырья (газа, электричества и пр.), так как, к примеру, некоторым комнатам не требуется много тепла, потому что они находятся на солнечной стороне.

Терморегулятор может настраиваться ещё и таким образом, что система отопления будет работать с меньшей эффективностью. Это может понадобиться, к примеру, в ночное время суток (вы можете настроить время по вашему желанию). Из-за этого ночью температура будет на 5 градусов меньше (в среднем), а также будет снижен расход энергии на 25 %.

Принцип работы комнатного терморегулятора для котла отопления

Комнатный термостат для газового котла бывает механическим и электронным.

Конструкция механического терморегулятора для отопительного котла содержит клавишу включения и выключения, а также поворотную кнопку управления режимом температур.

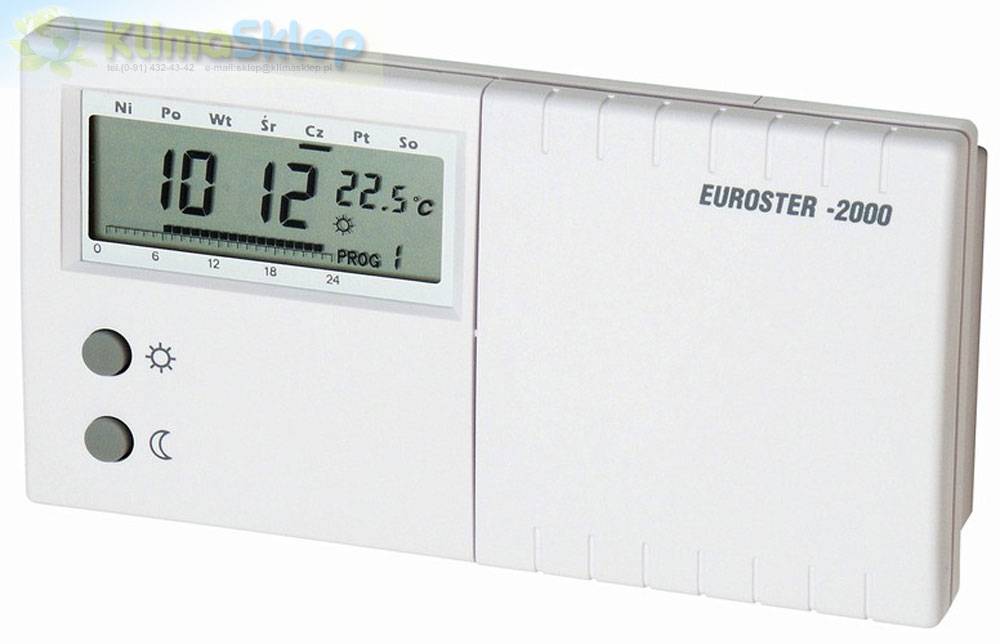

Электронный программатор. Программируемый термостат имеет более современное решение, он легко монтируется и обслуживается. При помощи него можно устанавливать температурные режимы на все сутки! Система автоматически будет переключаться на указанный режим определённого цикла. Аппараты в силах контролировать либо всю отопительную систему либо отдельно взятые блоки нагрева.

Термостат для котлов BAXI

Так же термостат может быть проводной и беспроводной.

Для проводных стоит обратить внимание на соединение проводников и внешнюю защиту от механических повреждений. От этого будет зависеть, насколько качественно подаётся сигнал на термостат от котла о запуске теплоносителя в контур.
Беспроводной термостат управляется при помощи передачи радиосигнала

Аппарат можно условно разделить на две части, первая из которых устанавливается очень близко к отопительному котлу и соединяется с клеммами агрегата. Вторая часть находится в комнате. Посередине блоков находится выделенный радиоканал связи. Управленческий блок в комплекте имеет дисплей и клавиатуру управления.

По степени автоматизации программаторы разделяют на аналоговые и цифровые:

• цифровые комнатные термостаты в основе имеют микросхемы (из-за него программатор для котла может применять несколько указанных режимов);
• аналоговый термостат управляется вручную с помощью регулятора механического типа, прикреплённого с реостатом.

Цены терморегуляторов

Сделать выбор в пользу дешевой продукции, не значит сделать его правильно. Тем более, всем известно, что от качественной и правильной работы узлов и элементов системы отопления будет зависеть как безремонтная эксплуатация котельного оборудования, так и экономия электроэнергии. Сбой настроек терморегулятора приведет не только к поломкам чувствительных элементов контура, но и к нарушению микроклимата в помещении.

Разница в цене, так же как и ассортимент термостатов очень велик. Профессионалы не рекомендуют покупать терморегулятор дешевле, чем за 1700 рублей, примерно столько стоит качественный элемент снабженный электроникой. Ну а стоимость более функциональных, универсальных моделей, может начинаться от 12000 рублей.

Выбор и установка регулятора температуры – минимум сложностей!

Чтобы правильно приобрести термодатчик и без проблем подключить его к котлу, следует получить консультацию профессионала в сфере отопления жилых помещений. Желательно покупать регулятор температуры того же производителя, который выпустил газовый агрегат. Тогда подключение термостата к отопительной установке пройдет по-настоящему просто. А сам процесс эксплуатации системы отопления будет надежным и безаварийным.

Подключение термодатчика

Теперь давайте разберемся, как подключить термостат к газовому котлу

Но прежде примите во внимание следующее. Запрещается закрывать датчик температуры шторками и занавесками, фальш-панелями и разнообразными декоративными элементами (полочками, навесами и так далее)

Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей. Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате.

Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:

1. Тщательно изучаете инструкцию по монтажу термостата.
2. Отключаете отопительный агрегат от электросети.
3. Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
4. Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.

Обратите внимание. Программируемые регуляторы температуры нередко подсоединяются к клеммам, имеющимся на газовом агрегате

Принцип выполнения работ в подобных случаях будет аналогичным.

Настройка термостата также не вызывает серьезных проблем. Изучаете инструкцию, пробуете разные режимы работы, выбираете те, которые вам подходят. И не забывайте – вы всегда можете выполнить повторную настройку терморегулятора в нужное вам время. Пусть в вашем доме всегда будет тепло и уютно!

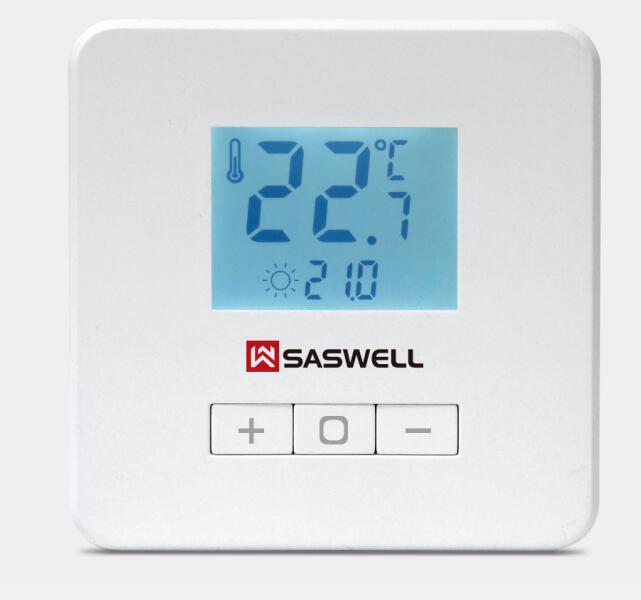

Комнатный термостат для котла

Система отопления, применяемая в загородном домостроении представляет собой замкнутый контур, заполненный теплоносителем. Задача котла нагреть теплоноситель, который с помощью циркуляционного насоса поступает по системе труб к радиаторам. Радиаторы отопления отдают тепло, нагревая воздух в помещении. В сбалансированной системе котел должен работать с максимальным КПД для того, чтобы количество выделяемого тепла было не больше ни меньше, чем этого требуется в конкретный момент времени. Для этого необходимо:

• Постоянно регулировать температуру теплоносителя;
• Получать информацию о текущей температуре в отапливаемом помещении.

В идеале температура теплоносителя должна регулироваться не только от текущей температуры в помещении, но и в зависимости от температуры на улице. Мы уже рассматривали эту тему на примере погодозависимой автоматики. Для этого требуется датчик уличной температуры, который устанавливается снаружи дома. С подключенным датчиком уличной температуры котел должен заранее выбирать необходимую температуру теплоносителя. Это очень удобно, так как иногда температура за пределами дома может меняться в широком диапазоне за короткий промежуток времени, а инерционность системы отопления не позволяет сразу среагировать на изменившиеся условия.

Далее нам остается узнать, значения температуры внутри помещении, рассчитать необходимую температуру теплоносителя, включить котел и в дальнейшем постоянно контролировать изменение этой температуры. Вот для этого и нужен комнатный термостат котлу отопления. Именно он дает сигнал на запуск и остановку котла в зависимости от заданной температуры в помещении.

Комнатный термостат и датчик уличной температуры, являются разными устройствами с разным предназначением, но являются неотъемлемой частью одной системы отопления.

Стоит иметь ввиду, что оптимальный результат может быть достигнут только в том случае, если система отопления была изначально правильно спроектирована и отапливаемые помещения были надлежащим образом утеплены. Если построенный дом обладает низкой энергоэффективностью, то котел будет часто включаться, чтобы поддержать заданную температуру.

Помните, что частые запуски котла приводят к снижению ресурса его исполнительных механизмов, таких как: вентилятор, циркуляционный насос, а также электронной платы управления. Некоторые реле, применяемые на электронной плате котла, имеют паспортный запас 100 тыс. циклов включения-выключения. Так, например, если котел будет включаться каждые десять минут, то паспортное количество циклов будет исчерпано примерно через 3 года.

Механический

В основе работы положено физическое явление термодинамического расширения газов, жидкости и смена упругости металлов. Газ или жидкость заключаются в специальную колбу, сильфон, который по тонкому каналу связан с регулируемой арматурой клапана или контактной группой. По мере расширения или сжатия вещества в сильфоне изменяется давление, оказываемое на шток клапана.

Регулятор в этом случае определяет граничное условие, по которому срабатывает клапан. Термочувствительный элемент может соединяться с регулирующей арматурой достаточно длинным каналом, трубкой с малым сечением, однако связь весьма ненадежная и хрупкая.

Результатом работы терморегулятора может быть не только срабатывание клапана, но и регулировка шибера, механического блока управления тягой подачи воздуха в твердотопливных котлах.

Самым практичным решением является трехходовой клапан с терморегулятором. С его помощью можно управлять системой отопления в связке с любым котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя.

Преимущества:

• простая конструкция, безотказность (при условии качественной сборки и согласования функциональных частей);
• относительно низкая стоимость;
• энергонезависимость.

Недостатки:

• большие габариты термостата;
• слабая чувствительность, возможность регулировки с погрешностью до 1-2ºС.

Выбирать придется либо из решений, предложенных производителем котлов, либо из таких популярных производителей, как: Regulus, Kg Elektronik, ICMA. Стоимость регуляторов начинается от 900 рублей и выше.

Терморегуляторы на основе упругой металлической пластины, реагирующей на изменение температуры, используются только совместно с контактной группой. Под воздействием температуры изменяется упругость. Она, деформируясь, размыкает или смыкает электрические контакты.

Преимущества:

• компактная конструкция;
• низкая стоимость.

Недостатки:

• только локальная установка без возможности выноса термочувствительного элемента;
• большая погрешность в измерениях достигающая 2-3ºС.

Электромеханические

Термочувствительным элементом является термопара, связка двух пластин из специально подобранных металлов. Под воздействием температуры на границе двух металлов возникает микроЭДС до 50 мВ, чего вполне достаточно для управления механическим клапаном с помощью электромагнитного реле.

Однако для срабатывания датчика требуется существенный нагрев термоэлемента. Используются электромеханические терморегуляторы в основном в газовых и твердотопливных котлах для определения наличия пламени и, соответственно, в блоке безопасности.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

• по способу определения температуры;
• по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

• термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
• позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

• проводные, передающие данные на контроллер по проводам;
• беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла
