Применение комплектующих для создания водяных теплых полов

Допускаемые ошибки при подготовке основания

Часто при недостаточной квалификации специалиста или других причинах допускаются грубые недочёты:

  • самая распространённая ошибка — укладка стяжки в форме змейки. Такая форма плохо прогревается, идёт холодная обратка;
  • неправильный выбор теплоизоляционного материала, где отсутствует необходимая толщина или покрытие;
  • неграмотно рассчитан шаг размещения труб, в результате возникает эффект «зебры». Специалисты рекомендуют укладывать конструкцию с расстоянием 20 сантиметров, не более. Иначе могут появиться тёплые или холодные зоны;
  • встречаются случаи растрескивания стяжки из-за отступов от технологии. Бетонная стяжка должна быть толщиной не меньше 7 сантиметров.

Процесс установки системы тёплого пола достаточно трудоёмкий, лучше пригласить профессиональных работников. Этим вы обезопасите себя от чрезвычайных ситуаций и обретёте комфортную жизнь.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Электрический теплый пол своими руками

Такие полы являются самым распространенным вариантом этого рода отопительных систем. Они монтируются исключительно на ровную поверхность. Очень важный элемент такой отопительной системы – подложка. Она повышает эффективность теплых полов. В зависимости от типа нагревательных элементов их разделяют на:

  • Кабельные: в них используется одно- или двухжильный кабель, выполненный в виде секций нагревательных элементов, имеющих форму рулона или бухты. Кабельный электрический пол – одна из самых популярных систем отопления.
  • Стержневые: в которых отопительная система включает в себя карбоновые стержни, отличающиеся гибкостью. Они монтируются на специальный плиточный клей или тонкую цементную стяжку, выпускается стержневой теплый пол в виде матов. Такой теплый пол под паркетную доску укладывать не стоит. Монтируется этот пол под линолеум, ламинат, ковролин.
  • Пленочные: в них используется особый пленочный материал. Этот инфракрасный пол не нуждается в устройстве цементной стяжки. Пленочные электрические полы быстро монтируются. На них допускается укладка практически любых половых покрытий. Паркет, линолеум и ламинат под теплый пол должен иметь специальную маркировку. Не рекомендуется использовать для устройства таких полов кафель и ковролин. При использовании деревянного покрытия температура нагревательного элемента не должна быть более 28 °C. Пленочный теплый пол под линолеум – один из наиболее экономичных вариантов.

Данный пол может сделать каждый, кто знаком с монтажом электрического оборудования. Схема размещения нагревательных элементов и прокладки проводов зависит от их типа и размеров помещения.

Электрический теплый пол

При подключении оборудования к сети используется терморегулятор для теплого пола. Такие приборы бывают механическими, электронными многофункциональными, интеллектуальными. Подключение терморегулятора может быть отдельным (от электрощита) или через обычную электрическую сеть.

Уложенные в различных помещениях кабели подключаются по параллельной схеме. Терморегулятор отслеживает температуру только в той комнате, где установлен температурный датчик.

Рассчитать сколько электроэнергии потребляет теплый пол просто. Для этого необходимо отапливаемую такой системой площадь помещения перемножить на мощность одного квадратного метра нагревательных элементов, которая указывается производителем.

Прибор для регулирования температуры

Оборудование регулирующее температуру теплоносителя

Обязательным элементом любых теплых полов, является терморегулятор, позволяющий производить контроль и поддержание необходимого температурного режима в помещении. Принцип работы достаточно прост: после того как в помещении установится необходимая температура, на термостат поступает сигнал об отключении.

Это приспособление существенно снижает расход электроэнергии, и позволяет более точно настроить систему теплого пола.

Виды и назначения

В продаже есть несколько видов терморегуляторов, отличающихся между собой принципом работы:

  • Цифровые. Такие изделия имеют электронный дисплей, отображающий всю информацию. Температурный режим задается с помощью кнопок на его корпусе.
  • Электронно-механический. Бюджетный вариант, настройка прибора производится при помощи ролика, с помощью которого вручную можно понижать или повышать температуру теплоносителя.
  • Программируемые. Такие терморегуляторы позволяют более гибко настраивать температурный график, в зависимости от времени суток. Например, система может предварительно подогреть пол ко времени срабатывания будильника. То есть, когда хозяева должны проснуться.

Последний вариант, как нетрудно догадаться, самый дорогой как в плане приобретения, так и обслуживания.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Непосредственно на утеплитель три способа:

  1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
  2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Какие нужны комплектующие для теплого водяного пола

Как только приближаются холода, многие задумываются о том, как сделать свой дом теплее. Один из лучших способов добавить тепла и уюта в дом – сделать напольную систему отопления. Необходимые для неё комплектующие легко найти в строительном магазине, но их там много, какие же выбрать? Разберёмся в этой статье!

Что такое тёплый пол?

Всё чаще вместо обычного радиаторного отопления в домах применяют современные разработки, одна из которых – водяной пол. Это трубы, уложенные под напольным покрытием и подключённые к отопительному оборудованию. Благодаря циркулирующей в них тёплой воде, во-первых, обогревается пол, во-вторых и воздух в жилище. Такая система хорошо подойдёт как для частного дома, так и для городской квартиры, расположенной на нижних этажах. По тёплому полу же можно ходить босиком какая бы холодная погода не стояла на улице.

Для монтажа системы потребуются следующие комплектующие:

  • водяной тёплый пол;
  • материал для тепло- и гидроизоляции;
  • демпферная лента;
  • арматурная сетка;
  • трубы из полиэтилена или металлопластика;
  • скобы, фиксаторы и планки для крепления;
  • коллекторы тёплого пола;
  • шкаф для оборудования.

Выбираем производителя

Популярнейших производителей водяных полов три:

У Valtec широкий выбор комплектующих, и у них можно подобрать полы на любой вкус, при этом компания славится также высоким качеством производства. Их системы высокотехнологичны и продуманны.

Oventrop – лидеры в производстве инженерного оборудования для зданий. Эта фирма помимо прочего известна дизайном своей продукции, но также обеспечивает высокое качество.

Наконец Uponor более всего славятся производством экологичных полимерных трубопроводных систем. Их продукция разработана специально для климатических условий северных стран, и потому в отечественных условиях как правило является оптимальным выбором.

Помимо этих у нас представлены также и иные производители, но эти три фирмы наиболее известны, на их продукцию спрос наиболее высок, и покупая комплектующие для водяных полов от них вы гарантируете себе высокое качество и отсутствие проблем в будущем.

Порядок укладки

Теперь подробно объясним назначение каждого элемента и порядок их укладки. Нижний слой, укладывающийся первым – теплоизоляционный материал. Чаще всего это пенополистирольные ламинированные маты. Их задача – не дать теплу уйти вниз, чтобы вода отдала максимальное количество тепла в помещение. Толщина их подбирается исходя из размеров помещения.

На теплоизоляционный слой укладывается гидроизолирующая полиэтиленовая плёнка. Далее – демпферная лента. Она нужна чтобы компенсировать расширение стяжки от нагрева. Её закрепляют клеем или саморезами по всему периметру.

На гидроизоляцию укладывается арматурная сетка, к которой крепятся трубы. Монтаж труб начинают от подающего коллектора, при этом контур лучше всего сделать из цельного элемента, это устранит риск протечек. Смотря по размерам и геометрии отапливаемого помещения контуров может быть несколько.

Как это работает

Располагающиеся в шкафу коллекторы управляют движением тёплой воды в системе. Этот узел – ключевой для системы, и как правило его ставят в середине стены. Подающая труба поставляет тёплую воду, обратная же её выводит после остывания обратно в котёл, в котором она вновь нагревается. Этот процесс происходит постоянно благодаря циркуляционному насосу. В случае возникновения необходимости можно перекрыть доступ воды в систему при помощи вентилей.

Коллектор – это трубка, имеющая несколько выходов и подключённая к контурам тёплого пола. Его подключают к вентилю, на выходе размещают разветвитель с воздухоотводчиком и сливным краном. Через первый из системы стравливают воздух, через второй сливают воду если необходим ремонт.

Грамотный монтаж равняется бесперебойной работе

Но помимо качества самих комплектующих очень важен также и монтаж. Если вы не испытываете уверенности, что сумеете смонтировать всё правильно своими силами, лучше всего будет обратиться к грамотным специалистам, которые смогут смонтировать полы качественно, чтобы те работали годами без малейших перебоев.

Монтаж водяного теплого пола с бетонной стяжкой

  1. В первую очередь монтируют коллекторный шкаф. Небольшая глубина – всего 120 мм – позволяет разместить этот элемент внутри стены, если только она не является несущей — такие стены даже штробить нельзя.
  2. Далее выполняют подготовку поверхности, как это было описано выше. Если в помещении предполагается уложить несколько контуров, то демпферную ленту следует укладывать не только по периметру, но и между ними.
  3. На пол укладывают армирующую сетку с размером ячейки 150х150 мм, связанную из прута диаметром до 5 мм.
  4. Далее укладывают сам контур. Выпускаются специальны монтажные профили с гнездами для крепления трубы, однако, при наличии армирующей сетки можной обойтись и без них – труба привязывается пластиковыми хомутами прямо к сетке. Хомут не должен затягиваться туго, чтобы у трубы оставалась возможность небольшого смещения.
  5. Готовый контур подвергают опрессовке, выдерживая его в течение суток под давлением в 4 – 6 атм.

Если опрессовка прошла успешно, приступают к заливке стяжки. При этом труба должна оставаться под давлением, хотя бы рабочим. Материалом стяжки может служить специальная смесь, изготовленная для устройства ТП, либо пескобетон марки М300. Толщина покрытия – от 40 до 70 мм.

По прошествии 28-ми суток (столько сохнет бетон) укладывают чистовое покрытие и включают систему ТП. Температуру теплоносителя нужно увеличивать постепенно.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

  • низкий коэффициент теплопроводности;
  • сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
  • стабильность формы;
  • длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

  • безопасностью – утеплитель экологичен и гипоаллергенен;
  • хорошими показателями тепло- и звукоизоляции;
  • устойчивостью к процессам гниения и разрушения грызунами;
  • стабильностью геометрии;
  • водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель ПоказателиПенополистиролМинвата фольгировПробкаПенофолЛавсановая пленка
Теплопроводность, Вт/м·К0,0336-0,0350,035-0,0450,036-0,0420,037 — 0,0520,031-0,037
Влагопоглощение %0,2-0,40,1-0,210,35-0,70,1-0,2
Паропроницаемость, мг/м·ч·Па0.050,49-0,600,2-0,60.0010.001
Горючесть, классГ1-Г4НГГ1Г1Г1
Срок службы, лет50-100более 50 лет20-25
Диапазон рабочих температур, °С-50 – +85от -200 до +700от -200 до +130от -40 до +95-60 — +100
Коэффициент звукопоглощения, %85-9052
Шумопоглощение, дБ23-2810-12 для черной, 16-20 для белой20-32

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

  1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
  2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
  3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
  4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
  5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

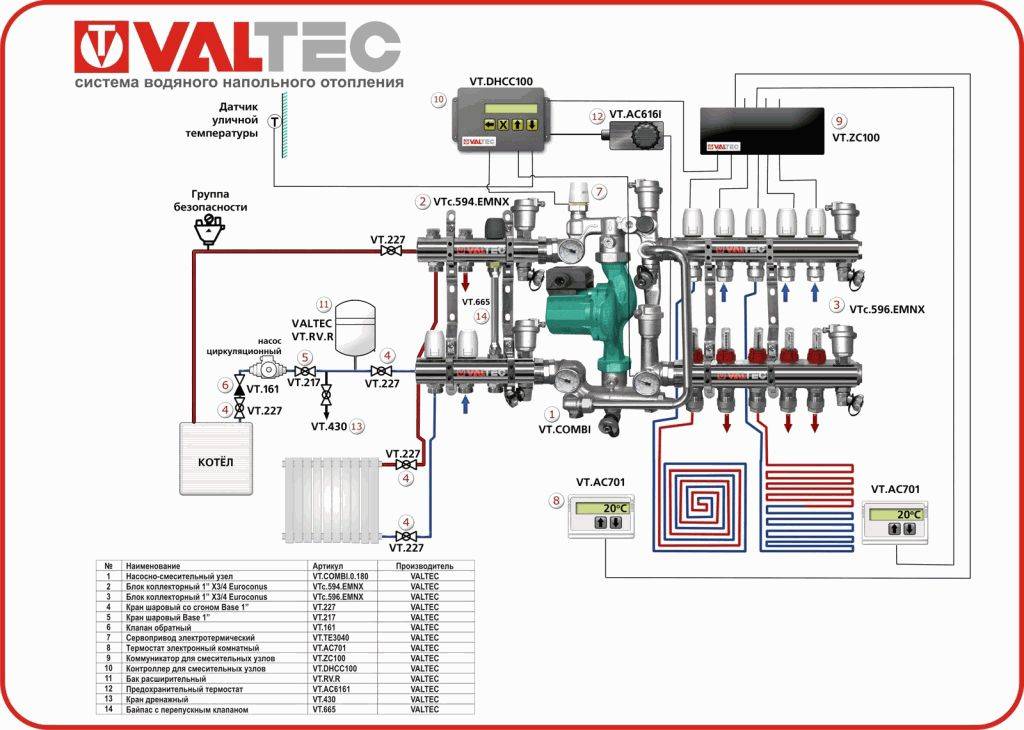

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

  • Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
  • Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
  • Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

  • Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
  • Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.
