Конденсационные котлы для отопления: принцип работы, выбор, монтаж и обслуживание

Что такое конденсаторные котлы?

Вид оборудования представляет собой видоизмененный газовый котел конвекционного типа. Энергоносителем выступает газ, поступающий по централизованному трубопроводу или баллонный. Отличие в том, что газовые конденсационные котлы отопления используют все виды тепловой энергии – открытую и закрытую. Открытая образуется при сгорании газа, закрытая – энергия нагретого конденсата.

Конструктивно котлы состоят из следующих деталей:

1. Газовая горелка, размещенная в камере сгорания закрытого типа.
2. Теплообменник. Цилиндрическая форма элемента быстрее прогревает воду за счет увеличенной площади соприкосновения.
3. Емкость для сбора конденсата, куда транспортируется теплоноситель после охлаждения отводимых масс воздуха. Парообразная субстанция отдает тепло жидкости, затем через специальное устройство слива конденсат попадает в емкость.

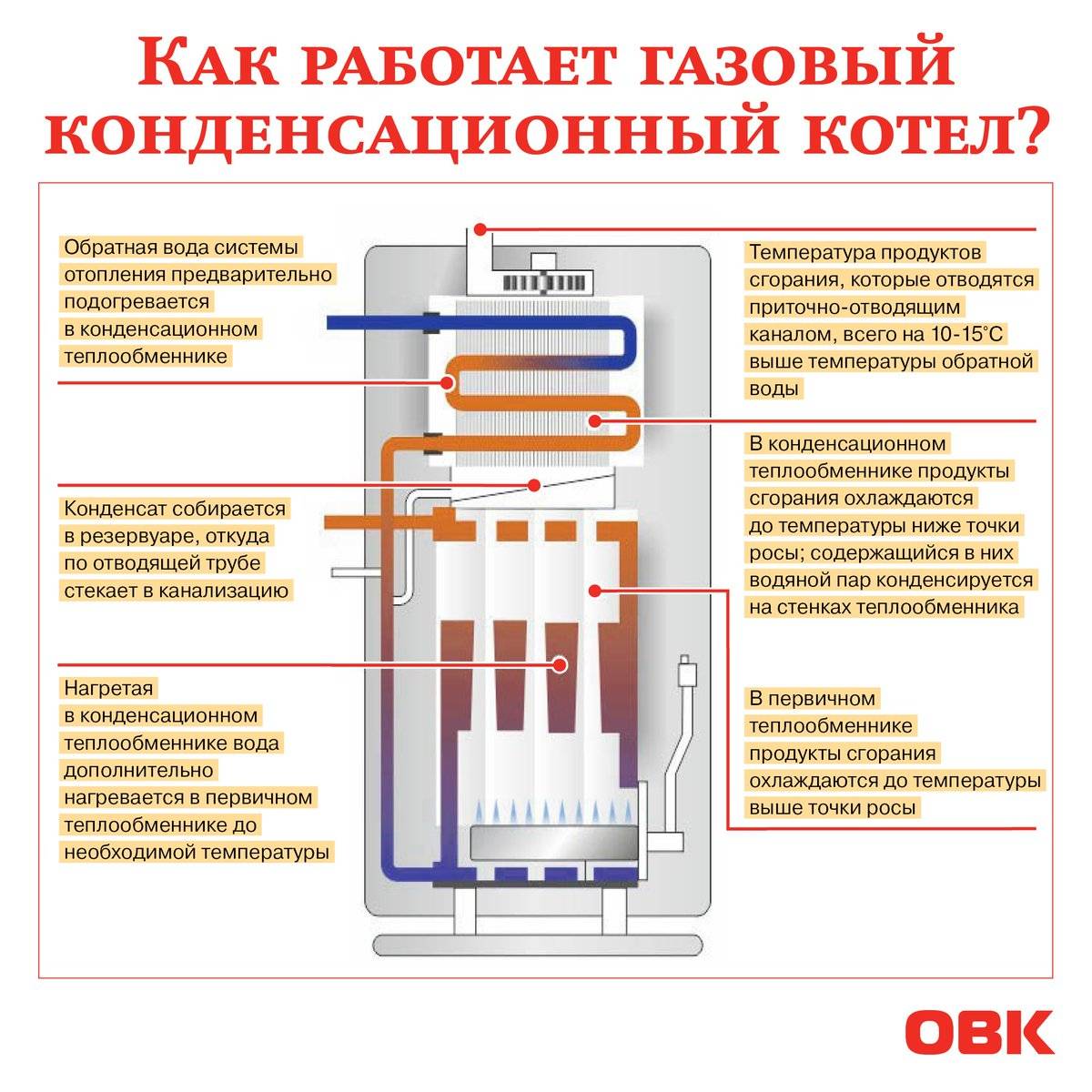

Принцип работы котлов, их достоинства и недостатки

Теплообменник агрегатов служит для перехода субстанции из газового состояния в конденсат. В процессе высвобождается большое количество тепловой энергии, собираемой для прогрева теплоносителя. КПД оборудования 109% – это выше, чем у любого другого устройства.

Высокий КПД объясняется принципом работы. В стандартных газовых котлах используется тепло от сжигаемого газа, в теплообменнике поток жидкости остывает до +140 С, пониженные температуры уменьшают тягу, вызывают образование конденсата, который может служить причиной появления ржавчины на металлических деталях. Поэтому тепловая энергия от выпадающего конденсата не используется, а конденсатные котлы отбирают все тепло, за счет чего повышается КПД.

Для забора теплоэнергии оборудование имеет два теплообменника. Первый работает по стандартной схеме – пропускает тепловые потоки без охлаждения ниже точки росы, второй охлаждает продукты сгорания ниже точки росы, попутно забирая тепловую энергию. Таким образом, водяной пар оседает на стенках второго теплообменного элемента, передает всю энергию воды.

Получается, что конденсатный котел – один из самых экономичных видов отопительных приборов с высоким КПД, за счет чего тепло сохраняется в помещении достаточно долго. Специальные горелки работают так, что топливо сгорает полностью, количество выбросов самое минимальное.

К достоинствам отопительных приборов относят:

• облегченный вес;
• компактность;
• низкий уровень шума;
• минимальную вибрацию при работе;
• возможность каскадной установки оборудования;
• экономичность – за сезон затраты на топливо снижаются на 35%;
• экологичность за счет полного сгорания энергоносителя, использования всей тепловой энергии.

Что касается недостатков, то он один – оборудование стоит дорого, примерно на 30-80% больше, чем стандартные газовые котлы. Однако при соблюдении условий эксплуатации агрегаты прослужат достаточно долго, вложения за счет уменьшения затрат на топливо окупаются примерно за 2-3 сезона.

Особенности работы приборов:

1. Большое количество конденсата, который нужно утилизировать. В течение 24 часов котел мощностью до 35 кВт вырабатывает до 30 л воды. Сливать в септик без нейтрализации такую воду нельзя, система нуждается в установке нейтрализующего оборудования.
2. Сниженная температура прогрева комнаты. Стандартные отопительные приборы показывают разницу температуры между трубопроводом подачи и обратного тока воды в 75 С и 55 С, а конденсационные модели всего 55 С и 35 С. Такого прогрева недостаточно, может потребоваться дополнительная система, например, контуры теплых полов или врезка большего количества радиаторов.

Устройство обычного и конденсационного газовых котлов

Обычные газовые котлы, в свою очередь, подразделяются на котлы с атмосферной горелкой (или с открытой камерой сгорания) и котлы с вентиляционной горелкой (с закрытой камерой сгорания).

Наиболее простое устройство имеют газовые котлы с атмосферной горелкой. Центральным элементом такого котла служит газовая горелка. Она разогревает теплообменник, по которому протекает вода (или теплоноситель), подающаяся в систему отопления, за счет сжигания газа. Продукты сгорания отводятся через дымоход благодаря естественной тяге, возникающей из-за разницы температур отводящихся продуктов сгорания и наружной температуры воздуха. Из помещения в котел постоянно происходит приток воздуха, необходимого для сжигания газа. Приток воздуха тоже происходит естественным путем. Отвод продуктов горения обеспечивается за счет стационарных дымоходов.

Андрей Милицын, Директор департамента продаж «Вайлант Груп Рус»

«Хочется отметить развитие конденсационной техники, динамика развития этого направления очень неплоха. Газовый котел Vaillant неизменно пользуется спросом у потребителей. Именно конденсационные котлы мы рассматриваем как ключевое направление для нашей компании, на нем фокусируем свои усилия

Иначе дело обстоит для котлов, оборудованных вентиляционной горелкой. В таких котлах забор воздуха производится с помощью вентилятора, который нагнетает в топку необходимый для сжигания воздух. А отвод газов производится с помощью коаксиальных дымоходов. Последние отличаются от стационарных тем, что труба для отвода газов проложена в центре трубы, подводящей воздух в топку (эта конструкция еще называется «труба в трубе»).

Сегодня на рынке представлены в различных модификациях настенные газовые котлы и напольные газовые котлы. Как уже следует из названия, настенные газовые котлы устанавливаются в навесном варианте, что экономит место, а напольные газовые котлы – на горизонтальной поверхности. Потребителю нужно знать, что настенные газовые котлы, в среднем, имеют меньшую мощность, чем напольные.

Помимо этого различают одноконтурные газовые котлы и двухконтурные газовые котлы. Двухконтурные газовые котлы, в отличие от одноконтурных, позволяют не только обеспечить отопление дома, но и снабдить его горячей водой из крана. Разумеется, более выгодно применять газовый котел и для отопления, и для производства горячей воды, потэтому двухконтурные газовые котлы более популярны. Пока речь шла о конвекционных газовых котлах.

Устройство обычного и конденсационного газовых котлов

В случае с конденсационными газовыми котлами производители тоже предлагают, как настенные, так и напольные модели. Причем, в последнее время неофициальное лидерство захватил конденсационный настенный котел. Это связано с возможностью каскадной установки газовых конденсационных настенных котлов.

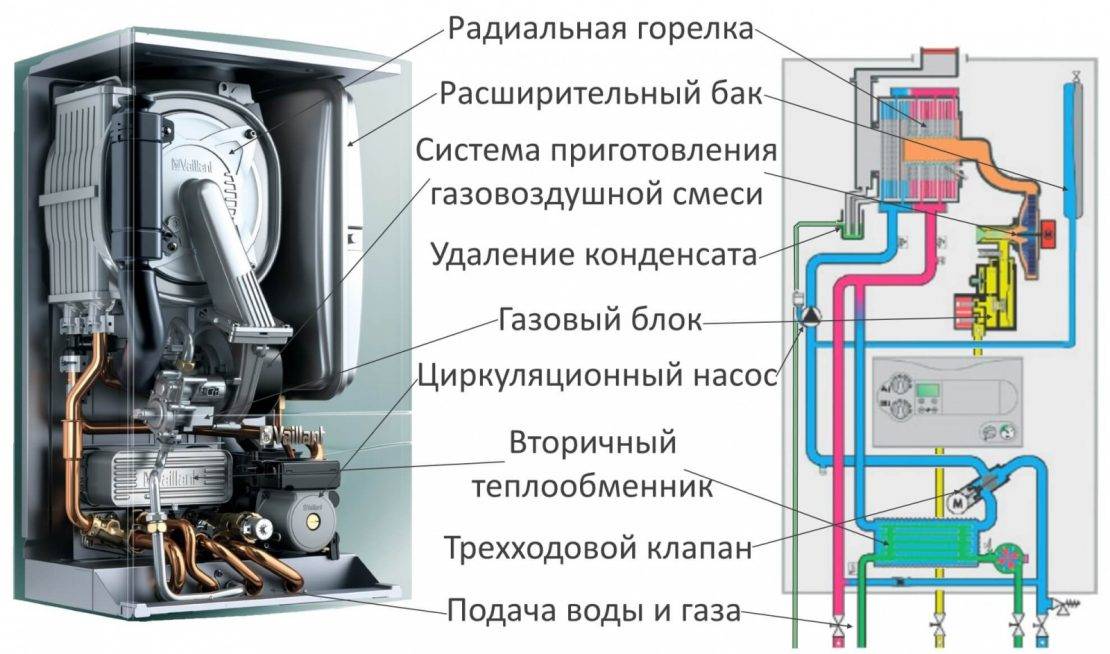

Конденсационный газовый котел имеет более сложное устройство, чем традиционный. Во-первых, продукты сгорания в таком котле имеют значительно более низкую температуру, чем в обычном, поэтому без вентилятора и коаксиального дымохода в этом случае не обойтись. Во-вторых, в котле конденсационного типа установлено два теплообменника – первичный и вторичный. Именно вторичный теплообменник позволяет в буквальном смысле «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю, т.е. утилизировать. Напомним, что водяной пар является одним из продуктов сгорания, т.е. образуется при горении газа. В-третьих, в конденсационном котле следует предусмотреть устройство для сбора и отвода конденсата.

Теплообменник

Этот элемент имеет самое важное значение в конденсационном котле. Условно он состоит из двух частей

Первая – основная, находится недалеко от горелки. Вторая – чуть выше. Она представляет собой систему трубок с приваренными к ним металлическими пластинами. Под этой частью находится сборник конденсата, от которого отходит трубка для отвода воды.

Теплообменник конденсационного котла бывает двух видов:

1. Сварным. Его делают из нержавеющей стали. Но он имеет неравномерные химические и механические свойства. Это является следствием сварки его из разных частей. Такая особенность может стать причиной его разрушения. Правда, до поломки этот элемент способен проработать до 10 и более лет.
2. Литым. Этот вид делают из силумина. Благодаря этому он получает такое преимущество, как равномерные химические и механические свойства. Однако он не настолько устойчив к химическому воздействию во время горения газа, как нержавейка. Литые теплообменники могут быть разборными. То есть они состоят из литых частей, которые скручиваются как чугунные батареи отопления. Такие элементы монтируются только в очень мощные конденсационные котлы.

Теплообменники котлов HORTEK

Принципиальным решением для всех перечисленных котлов является использование теплообменников только из кислотоустойчивой нержавеющий стали AISI 316. С точки зрения конструктива все теплообменники представляют собой набор гладких трубок, сообщающихся через коллекторы. Данное решение позволило обеспечить высокую устойчивость к загрязнениям как по стороне теплоносителя так и по стороне дымовых газов. Кроме того, распределение потоков в теплообменнике рассчитано на высокие скорости теплоносителя, что дополнительно повышает устойчивость к засорению. Благодаря данным факторам эффективность котлов с такими теплообменниками остается на постоянном уровне на протяжении всего срока службы.

Виды

Конденсационные котлы классифицируют по двум признакам:

1. Количество контуров.
2. Исполнение корпуса.

По количеству контуров бывают такие виды:

1. Одноконтурные. Они предназначены для отопления дома. В своем составе имеют только один теплообменник. Такие модели могут нагревать воду для ГВС, однако нужно осуществлять подключение бойлера косвенного нагрева.
2. Двухконтурные. С помощью них отапливают дом и подают горячую воду в краны водопроводной системы. Их конструкция дополнена небольшим теплообменником (вместо него может быть накопительный бак или бойлер послойного нагрева) и трехходовым клапаном, который может изменять режим отопления на режим ГВС и наоборот. Работа этого клапана происходит по такому принципу: теплоноситель может поступать либо в дополнительный теплообменник, либо в систему отопления.

Что касается исполнения корпуса, то конденсационные котельные устройства бывают следующими:

1. Настенными.
2. Напольными.

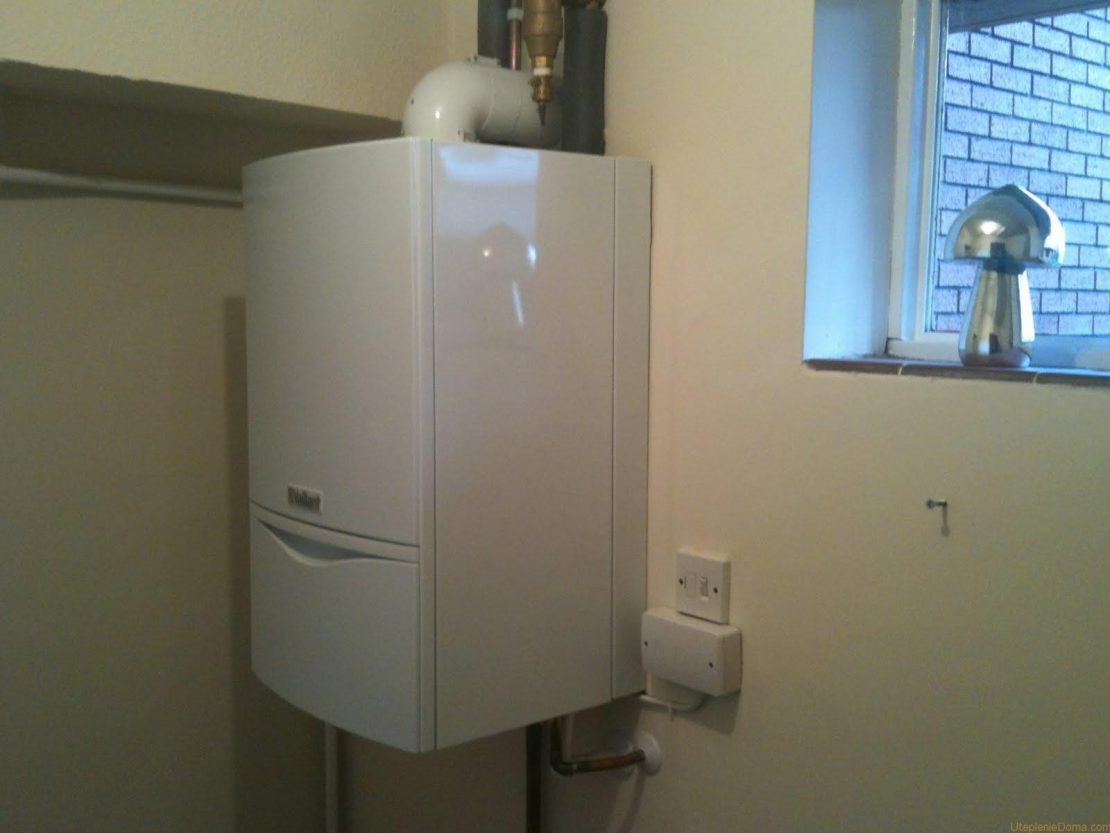

Настенные являются наиболее распространенными, ведь позволяют экономить пространство, и их можно монтировать на кухне. Их мощность не бывает больше 120 кВт. Правда, большинство таких агрегатов имеют мощность меньше 100 кВт. В их составе не бывает большого бойлера послойного нагрева.

Напольные, в отличие от настенных, имеют большие габариты, и поэтому их нужно монтировать в отдельной комнате. Другим их признаком является большая мощность. Также строение многих напольных модификаций может включать объемный накопительный бак или бойлер послойного нагрева.

Теплообменник конденсационного котла

На данный момент существует достаточно большое разнообразие конструктивных решений в данной сфере у различных производителей котельного оборудования. Как относящихся к геометрии теплообменника, так и к используемым материалам. При более детальном рассмотрении можно выделить три основных направления, в которых ведутся разработки:

• Повышение количества образующегося конденсата;
• Повышение общей эффективности теплообменника (передача излучения от горящего топлива и тепла от дымовых газов);
• Обеспечение устойчивости оборудования к кислотному составу конденсата.

Ранее в конденсационных котлах использовалось два теплообменника — один для первичного охлаждения дымовых газов (неустойчивый к конденсату), и дополнительный для обеспечения конденсации паров воды, так называемый экономайзер. Такая конструкция до сих пор встречается в котлах больших мощностей (порядка нескольких мегаватт) и в устаревших моделях котлов малой (до 100 кВт) и средней (до 2 МВт) мощности.

В современных котлах используется один теплообменник отвечающий за два первых пункта из списка выше:

Устойчивость к кислотному конденсату обеспечивается за счет применяемых материалов. На сегодняшний день используют два типа материалов — высококачественные нержавеющие стали и сплавы алюминия с кремнием и магнием в качестве легирующих добавок (далее для краткости будем обозначать их как просто алюминий).

Каждый из указанных материалов имеет свои сильные и слабые стороны. Плюсы алюминия — высокая теплопроводность, малая плотность, возможность формовки литьем; сильные стороны нержавеющей стали — высокая механическая прочность, крайне высокая коррозионная устойчивость как к кислотным так и к щелочным средам, гладкая поверхность деталей.

С точки зрения устойчивости к конденсату алюминиевые теплообменники прекрасно себя проявляют во взаимодействии с азотной кислотой — при контакте с ней поверхность алюминия пассивируется, то есть образуется защитная пленка — так же как при нахождении алюминия в воздухе. Но при этом такие теплообменники крайне уязвимы даже к малым концентрациям серной кислоты, причем при контакте с ней защитная пленка разрушается и начинается взаимодействие с азотной кислотой. В большинстве случаев данный фактор не имеет критического значения в силу малого содержания серы в топливе, но в долгосрочной перспективе снижает срок службы теплообменника. Нержавеющая сталь соответствующих марок воздействию кислот не подвержена.

Как было отмечено выше, снижение температуры дымовых газов до точки росы – необходимое условие для образования конденсата и съема соответствующей тепловой энергии. Достигается это снижение за счет подачи в теплообменник обратного теплоносителя низкой температуры. Однако, не стоит полагать, что при соблюдении данного условия весь водяной пар, содержащийся в продуктах сгорания, конденсируется. Дело в том, что конденсация происходит только при непосредственном контакте дымовых газов с поверхностями теплообмена, соответственно, при равной температуре обратного теплоносителя эффективность образования конденсата сильно зависит от геометрии теплообменника.

Таким образом, главная инженерная задача при проектировании теплообменника с точки зрения повышения количества образующегося конденсата — увеличение поверхности контакта с дымовыми газами и обеспечение их качественного перемешивания в процессе прохождения через дымовой тракт (для отвода уже осушенных газов от теплообменных поверхностей). При этом необходимо придерживаться разумных аэродинамических потерь в теплообменнике. Поддержание баланса между всеми перечисленными требованиями делает проектирование геометрии теплообменника конденсационного котла достаточно сложной и интересной задачей.

При изготовлении теплообменника из алюминия указанные задачи решаются за счет внутреннего оребрения (по дымовому тракту).

Основной конструктивный элемент теплообменников из нержавеющей стали — трубки. Выполненные либо в форме спирали, либо в виде прямых отрезков с коллекторами.

Спиральная конструкция наиболее распространена, но подвержена засорению при использовании недостаточно качественного теплоносителя. Происходит это за счет центробежных эффектов при движении воды по трубкам. Причем механическая чистка таких засорений невозможна, а химическая, зачастую, не приводит к успеху. И в том и в другом случае суммарная площадь поверхности стальных трубок достаточно велика.

Процесс горения

Рассмотрение принципа работы конденсационных котлов имеет смысл начать с того, за счет чего вообще происходит нагрев теплоносителя в данном оборудовании — горения топлива. Основные химические элементы, участвующие в процессе горения любого углеводородного топлива:

• Углерод (С), водород (H2), сера (S) — содержатся в топливе. Содержание серы может быть достаточно высоким в дизельном или твердом топливе (дрова, уголь). Для природного газа максимальное содержание сероводорода согласно нормам составляет 20 мг/м3, фактическое обычно гораздо меньше.
• Кислород (О2), азот (N2) — содержатся в воздухе. Так же в воздухе присутствуют другие газы, но они либо инертны, либо их процентное содержание крайне мало.

Далее будем рассматривать горение на примере простейшего углеводорода — метана (CH4). Строго говоря, данная реакция представляет собой достаточно сложную цепочку с образованием промежуточных соединений, мы приведем итоговую формулу:

CH4+2O2 ? CO2+2H2O+Q

Реакция проходит с выделением энергии и образованием углекислого газа и воды. Важным моментом здесь является то, что при недостатке кислорода в реагирующей смеси, помимо углекислого газа образуется так же угарный (СО), который даже в сравнительно малых концентрациях опасен для человека. Кроме того, при этом снижается количество получаемой энергии. Для предотвращения данного эффекта существуют определенные особенности в конструкции элементов котла, которые мы обсудим в последующем.

Другой важной группой реакций при горении метана в воздухе является окисление азота и серы:

N2+O2 = { NO | NO2 | N2O }

S+O2 = { SO2 | SO3 }

Оксиды азота NO и NO2 обычно обозначают общим наименованием NOx. При реакции с водой они образуют азотную (HNO3) и азотистую (HNO2) кислоты. При выбросе в атмосферу последние становятся одним из основных компонентов кислотных дождей. Закись азота N2O кислот не образует, но участвует в разрушении озонового слоя. Естественно, что в конструкции современных котлов предпринимаются меры для снижения данных выбросов. Мы рассмотрим эти меры при обсуждении отдельных компонентов оборудования.

Оксиды серы при реакции с водой образуют серную кислоту. Но их содержание в продуктах сгорания крайне мало, поэтому как фактор загрязнения среды они не рассматриваются. Но они могут оказывать сильное воздействие на элементы конденсационного котла.

Плюсы и минусы конденсационного нагревателя

Среди преимуществ конденсационного котла числятся:

1. Сокращение на 60–70% объема вредных выбросов (большая часть углекислоты и азотных оксидов уходит в конденсат).
2. В сравнении с конвекционными моделями экономия до 30% газового топлива на сгенерированный 1 кВт.
3. Меньшие габариты нагревательного оборудования на газу при одинаковой мощности.
4. Низкая температура продуктов горения в дымоходе (всего лишь около 40 0С).
5. Возможность установки каскада из нескольких котлов.
6. Универсальность (подходит как для радиаторов отопления, так и для «теплых полов»).
7. Наличие умной автоматики и полная автономность работы газового генератора тепла без вмешательства человека.

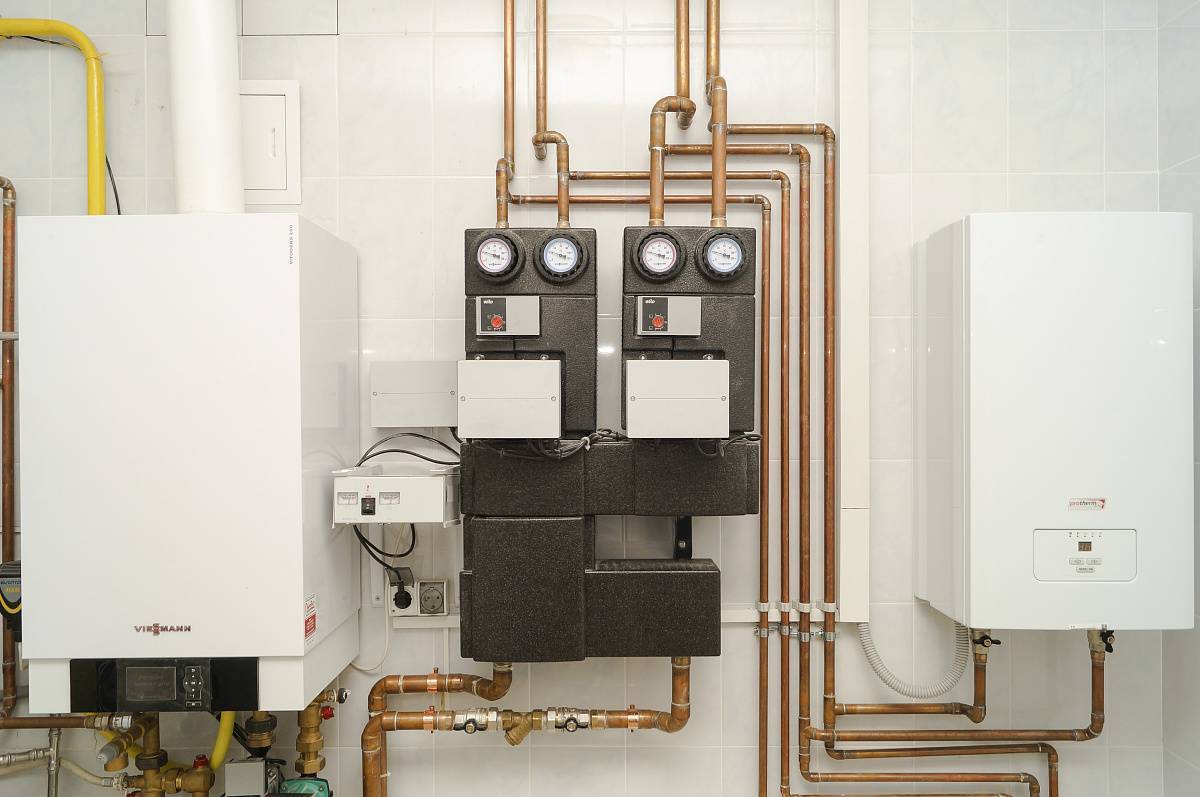

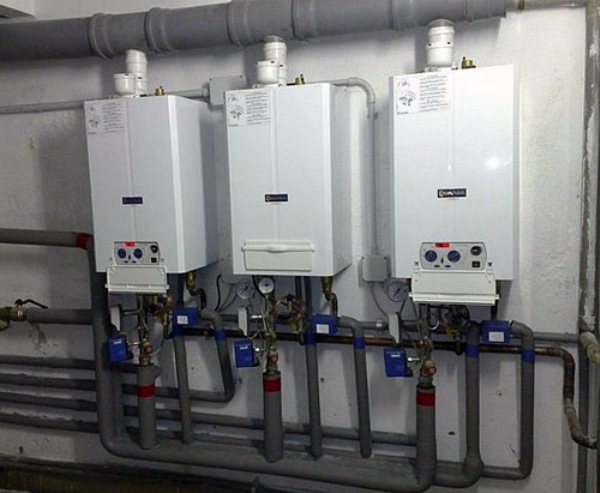

Каскадная система из двух-трех теплогенераторов позволяет устанавливать котлы малой мощности, которые меньше шумят и вибрируют при работе, нежели более мощные модели.

Это упрощает монтаж всей отопительной системы и позволяет уменьшить габариты домашней котельной. Плюс благодаря возможности более гибкого регулирования процесса генерации тепла повышается общая эффективность применения теплогенерирующего оборудования.

Затраты на конденсационный котел в сравнении с обычным конвекционным отбиваются за 5–6 лет за счет экономии на природном газе

Из минусов конденсационных теплогенераторов следует упомянуть:

1. Высокий ценник на оборудование (в 1,5–2 раза выше, чем у аналогичных по мощности моделей классического конвекционного типа).
2. Проблемы с утилизацией конденсата.
3. Снижение эффективности при использовании котла в высокотемпературных системах обогрева.
4. Энергозависимость – для работы вентилятору, автоматике и циркуляционному насосу требуется электричество.
5. Запрет на использование с антифризами.

Несмотря на значительные первоначальные затраты, конденсационный котел вполне оправдан с экономической точки зрения. В процессе эксплуатации он с лихвой возвращает все потраченные изначально деньги.

В России подобное оборудование пока распространено мало. Газовый котел с рекуперацией еще слишком необычен и мало изучен на нашем рынке. Но интерес к таким теплогенераторам постепенно растет.

Преимущества и недостатки конденсационных котлов

Среди неоспоримых преимуществ конденсационных котлов выделяют:

• Высокий КПД, превышающий 90%.
• Компактные габариты и небольшой вес.
• Высокий показатель экономии топлива, находящийся в пределе 35% по сравнению с классическими моделями газовых котлов.
• Низкий уровень шума. Данная особенность в значительной степени влияет на комфорт при эксплуатации конденсационных котлов.
• Невысокую температуру отработанных газов. Это позволяет использовать более дешевые дымоходы, выполненные из пластика.
• Высокую экологичность. Объем выбросов вредных веществ по сравнению с традиционными моделями газовых котлов меньше на 70%.

Стоимость котла и комплектующих

Прежде всего, цена подобных агрегатов зависит от характеристик конкретной модели — конденсационные котлы дороже традиционных на 30—80%. При этом подобное устройство окупается за счет экономии расходуемого топлива. Однако срок окупаемости во многом зависит от периодичности эксплуатации, используемого температурного режима, а также иных факторов.

Низкая температура в отапливаемых помещениях

Температура теплоносителя прямого и обратного контуров в отопительной системе, оснащенной конденсационным котлом, находится в соотношении 55 °C к 35 °C.

Аналогичные показатели для классических моделей в пределах 75 °C—55 °C соответственно.

При этом описанный недостаток нивелируется, если в отапливаемых помещениях действует система «теплых полов». В противном случае потребуется монтаж дополнительных радиаторов.

Чувствительность к качеству воздуха

Конденсационные котлы весьма чувствительны к качеству забираемого воздуха из-за особенностей своей конструкции. Вместо открытой камеры сгорания, используемой в конвекционных котлах, в конденсационных моделях реализована камера закрытого типа с принудительной циркуляцией: в горелку нагнетается уличный воздух, продукты распада также выводятся на улицу.

Важно! Для сохранности внутренних элементов котла (прежде всего нагнетающей турбины) ключевое значение имеют как чистота воздуха (отсутствие пыли и иных примесей), так и его температура (в условиях низкой температуры КПД котла ощутимо снижается)

Утилизация конденсата

Образующийся при функционировании котла конденсат нельзя сливать в локальную канализационную систему (септик) из-за высокой концентрации химически активных веществ, в частности, кислот. Для приборов мощностью до 35 кВт, установленных в помещениях с центральной канализацией, данное ограничение теряет актуальность.

Внимание! При проектировании емкости для утилизации конденсата важно учесть, что даже при эксплуатации маломощных котлов (~25 кВт) в течение суток образуется от 35 до 70 литров конденсата. Проявление описанных преимуществ и недостатков, прежде всего, зависит от характеристик конкретной модели устройства. В зависимости от особенностей используемого агрегата и существующих условий эксплуатации описанные свойства проявляются в большей или меньшей степени

В зависимости от особенностей используемого агрегата и существующих условий эксплуатации описанные свойства проявляются в большей или меньшей степени

В зависимости от особенностей используемого агрегата и существующих условий эксплуатации описанные свойства проявляются в большей или меньшей степени

Проявление описанных преимуществ и недостатков, прежде всего, зависит от характеристик конкретной модели устройства. В зависимости от особенностей используемого агрегата и существующих условий эксплуатации описанные свойства проявляются в большей или меньшей степени.

Конденсационный котел — принцип работы, плюсы и минусы

Для отопления частного дома существует большое разнообразие котлов, которые способны работать на газу, дровах, опилках, пеллетах, жидком топливе или электричестве. При выборе вида топлива, на котором будет работать отопительный прибор, основополагающее решение исходит из стоимости и доступности того или иного энергоносителя.  Наиболее распространённый, ввиду своей низкой стоимости, является природный газ. Почему же тогда конденсационный котел получил такое высокое распространение на европейском рынке? В связи с ежегодным ростом цен на этот вид топлива, инженеры в сфере отопления разработали новый вид котла, который отличается полнотой использования энергии топлива.

Газовые конденсационные котлы в отличие от конвекционных (традиционных), используют высшую теплоту сгорания благодаря рекуперации остатков энергоносителя.

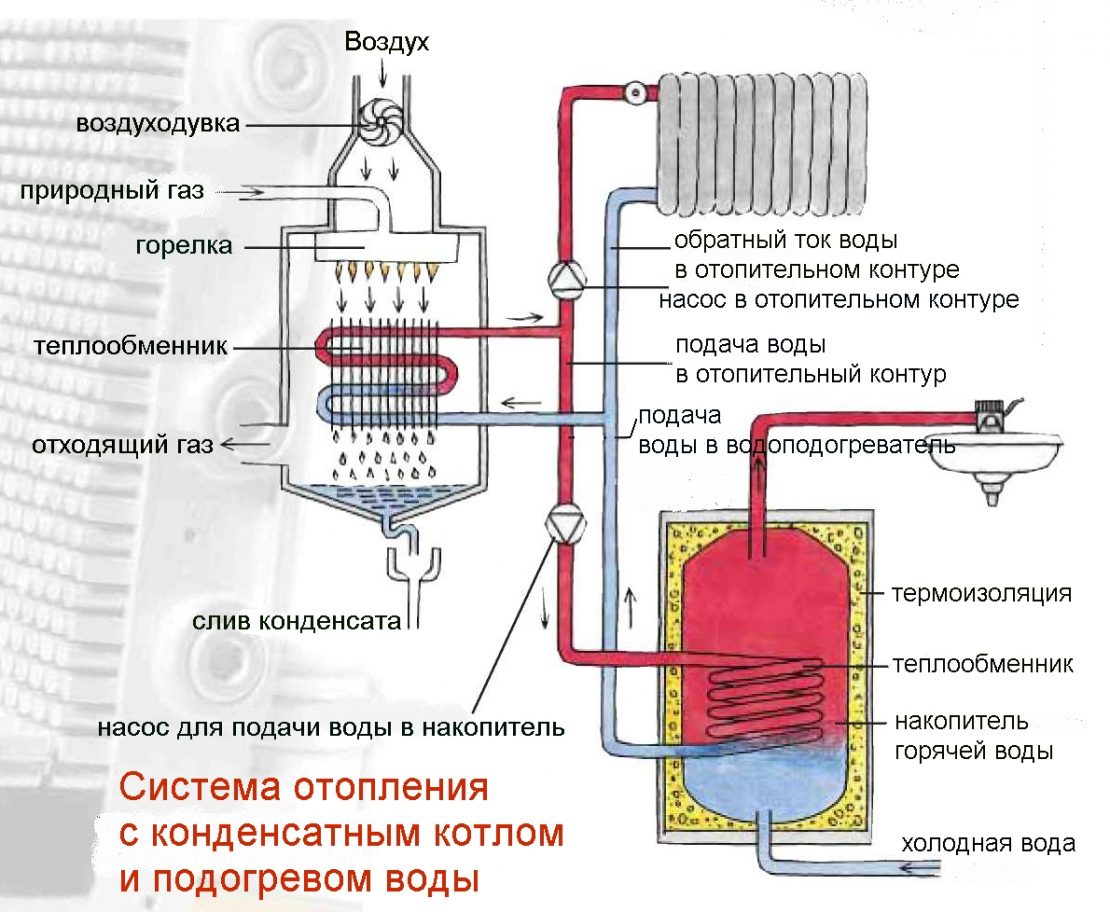

Принцип работы конденсационного котла

На первых шагах, процесс очень схож с работой обычного конвекционного котла.

При сгорании жидкого или газообразного топлива образуется углекислый газ и водяной пар. Пар конденсируется в задние, более прохладные части теплообменника, т.к. он теплее его поверхности.

В процессе образования конденсата выделяется тепло, это тепло конденсации снова подается в отопительный контур и используется для нагрева охлажденной воды в обратной линии трубопровода. Таким образом, горелке уже подается предварительно нагретая вода из системы отопления. Поэтому в итоге для нагрева того же объема, необходимо затратить меньше энергии.

На последнем этапе используется еще остаточное тепло отходящих дымовых газов. Через трубу подачи воздуха расположенную в дымовой трубе, поступающий свежий воздух необходимый для работы горелки нагревается, за счёт тепла отходящего газа. Таким образом, в горелку поступает уже теплый воздух, что обеспечивает дополнительную экономию.

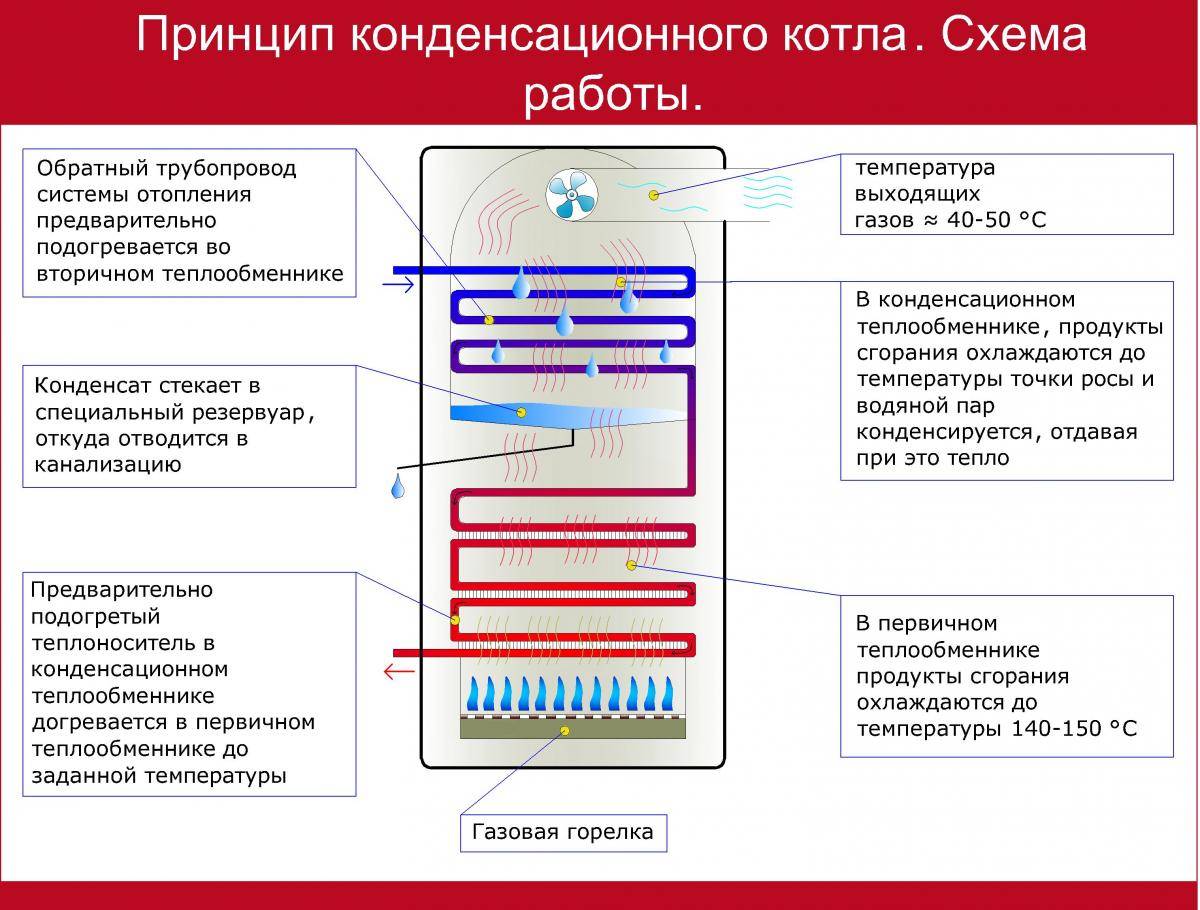

Наглядный принцип работы конденсационного котла

Плюсы и минусы конденсационных отопительных приборов

Конденсационный котел имеет значительно больше преимуществ перед традиционными, что объясняет более высокую стоимость. В прочем, более высокая цена в ближайшем будущем будет компенсирована в виде более низкого расхода газа.

Преимущества конденсационного котла

• Высокий КПД Зачастую коэффициент полезного действия в котлах превышает привычные 100%, добавочные проценты получаются из-за охлаждения дымовых газов и конденсированнии пара во второй части теплообменника. Благодаря этому, происходит значительная экономия расхода энергоносителя достигающая 35%.
• Тихая работа Котлы имеют очень низкий показатель уровня шума, благодаря чему повышается уровень комфора.
• Экологичность Если сравнивать с конвекционными котлами, то вредных выбросов становится меньше на 80%.

Недостатки конденсационного котла

• Высокая стоимость Цена будет выше на 30-50%, относительно традиционных котлов.
• Утилизации конденсата Необходимость утилизации конденсата не совсем является недостатком, т.к. для котлов мощностью менее 28 кВт возможно сливать в канализацию.
• Потеря КПД в высокотемпературных системах В высокотемпературных режимах, где температура подачи и обратки составляет 80/60 °C, показатели КПД упадут до 98-99%.

В среднем, котел на 25 кВт в день вырабатывает 70 литров конденсата

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

• Мощность: 24-25 кВт
• КПД: более 100%
• Одноконтурный
• Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

	Газовый котел Baxi Duo-tec Compact 1.24	Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 2017	44590	49585
Максимальная тепловая мощность, кВт	24	25
Минимальная тепловая мощность, кВт	3.4*	6
КПД, %	105.7	108.5**
Материал теплообменника	нержавеющая сталь	алюминиево-кремниевый сплав
Расход природного газа	2.61 м³/час	3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.

Современные проектные решения

Естественно, что применение конденсационных котлов предоставляет дополнительные возможности с точки зрения применяемых конструктивных и теплотехнических решений при проектировании котельных. Однако для реализации этих возможностей необходимо выполнить ряд дополнительных требований.

При этом стоит отметить, что большая часть этих требований позволяет так же увеличить эффективность работы котельных с применением неконденсационных котлов, но именно применение конденсационной техники раскрывает возможности в полной мере. То есть ориентировка на применение современного оборудования позволяет повысить уровень проектных решений в целом. Максимальная эффективность от современных проектных решений является отличным преимуществом конденсационных котлов.

Почему КПД газового конденсационного котла выше 100%

Разумеется, согласно закону сохранения и преобразования энергии, КПД выше 100% недостижим в принципе – дополнительная энергия «из ниоткуда» взяться не может. Тем не менее, как и в случае с тепловыми насосами, существуют устройства, которые обладают эффективностью выше 100%, и конденсационный газовый котел относится к их числу.

Откуда же в конденсационном котле берется дополнительное тепло, и почему оно не появляется в конвекционном? Ответ лежит уже в самом названии – конденсационный котел использует не только энергию, «заложенную» в топливе, в данном случае, в газе, но и энергию, которая выделяется в процессе конденсации влаги, являющейся одним из продуктов сгорания газа. Обычный котел эту дополнительную энергию просто выбрасывает в атмосферу вместе с дымом, а вот конденсационный котел – направляет ее на обогрев дома.

Таким образом, если конвекционный котел может потратить на обогрев дома только 100% энергии, образующейся в процессе сжигания газа, то конденсационный котел уже на старте имеет солидное преимущество – помимо этих 100% он использует еще и дополнительную энергию, выделяющуюся в процессе конденсации воды, которая, в случае сжигания в котле природного газа, равна 11%.

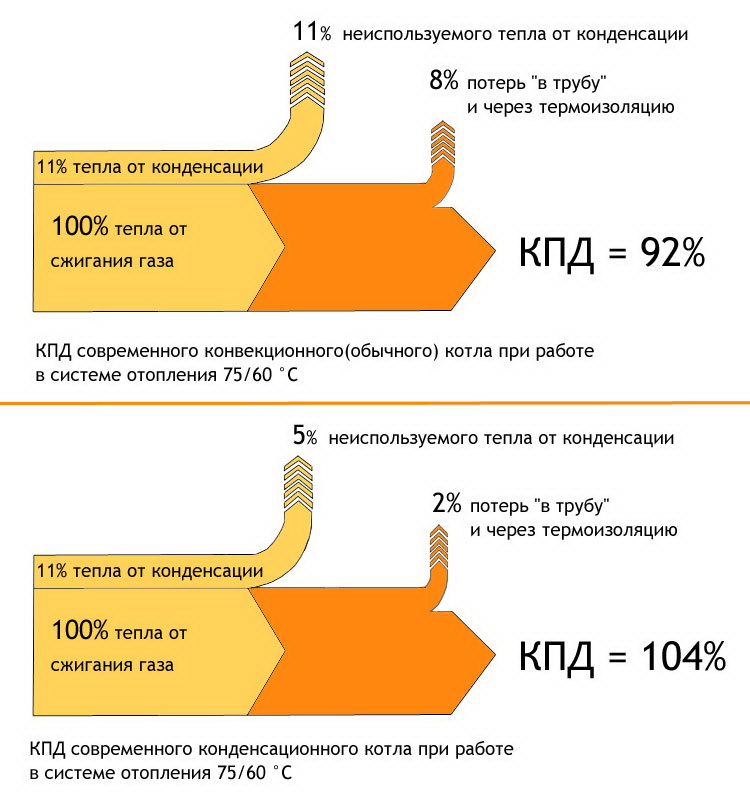

Сравнение КПД обычного и конденсационного котлов

Еще раз для понимания – эти дополнительные 11% энергии НЕ содержатся в сжигаемом топливе, поэтому КПД конденсационного газового котла фактически меньше 100%, если принимать во внимание только процесс сгорания газа и выработку тепловой энергии за счет этого. Конденсационный котел для обогрева всего лишь использует два последовательных процесса выработки тепла, а не один, как обычный котел, причем, КПД каждого из них менее 100%

Но для обычного потребителя, главной заботой которого является стоимость потребленного газа, не имеет значение происхождение этих дополнительных 11% энергии, поэтому с полным основанием производители газового оборудования говорят о КПД конденсационного котла на уровне 106-108%.

В процессе работы котла любого типа неизбежно возникают потери, но и в этом случае котел конденсационного типа имеет преимущество – потери в нем, даже без учета конденсации, как правило, ниже. И потери эти зависят от режима эксплуатации котла, поговорим об этом ниже.
