Рассматриваем кассетные, канальные и другие модели кондиционеров MITSUBISHI, их ремонт и отзывы к ним

Кассетные кондиционеры мицубиси

Корпорация производит однопоточные и четырехпоточные кассетные кондиционеры Mitsubishi, все модели работают на инверторном управлении.

Однопоточные кассетные кондиционеры Mitsubishi серии MLZ-KA-VA удобны для монтажа в залах, оснащенных подвесным потолком. Внутренний блок умещается в проеме между основным и фальш-потолком, составляющим не менее 17,5 сантиметров.

Технические особенности:

• Управление осуществляется с помощью беспроводного пульта кондиционера mitsubishi(мицубиси);
• Направление воздушной струи можно изменять;
• Модуль оснащен дренажным насосом и гибкой трубкой для отвода воды;
• Кондиционер поставляется с кронштейнами для прикрепления к потолку;
• Нет необходимости оборудования специального люка для ремонта и чистки.

Четырехпоточные кассетные сплит-системы SLZ-KA созданы для монтажа в подвесные потолки. Размеры корпуса 600 х 600 мм, глубина 235 мм. Воздушные заслонки имеют раздельные приводы, направление каждого воздушного потока можно регулировать отдельно.

Технические особенности:

• Работает на охлаждение при -15 на улице;
• Оснащен дренажным насосом;
• Оснащен двумя пультами управления: беспроводным и проводным с цветным светящимся экраном, меню и инструкция кондиционера mitsubishi(мицубиси) на русском языке.

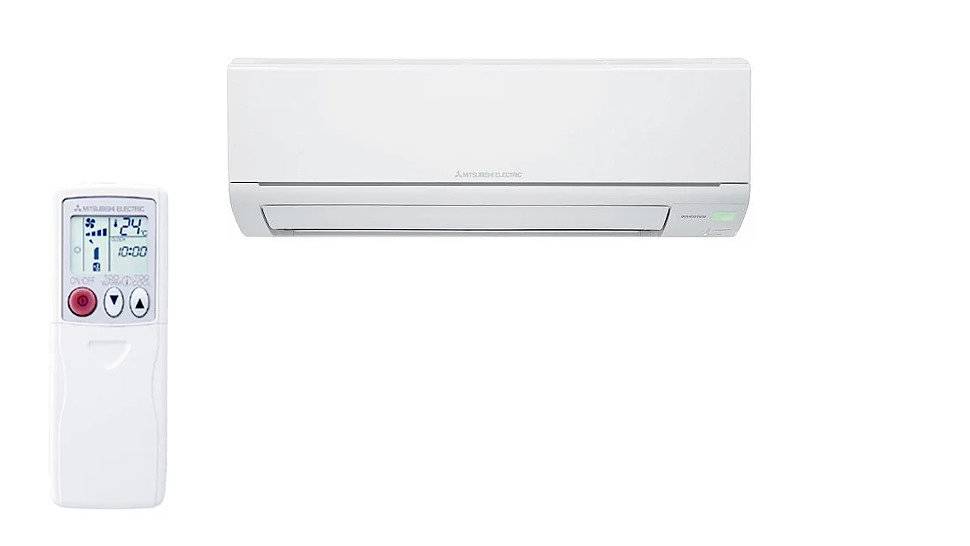

Инверторный кондиционер: Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA

Характеристики Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA

Основные
Тип	кондиционер: настенная сплит-система
Инвертор	есть
Максимальная длина коммуникаций	20 м
Класс энергопотребления	A+
Основные режимы	охлаждение / обогрев
Максимальный воздушный поток	9.5 куб. м/мин
Мощность в режиме охлаждения / обогрева	2500 / 3150 Вт
Потребляемая мощность при обогреве / охлаждении	850 / 710 Вт
Режим приточной вентиляции	нет
Дополнительные режимы	режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим
Режим осушения	есть
Управление
Пульт дистанционного управления	есть
Таймер включения/выключения	есть
Особенности
Уровень шума внутреннего блока (мин/макс)	22 / 43 дБ
Тип хладагента	R 410A
Фаза	однофазный
Фильтры тонкой очистки воздуха	нет
Регулировка скорости вращения вентилятора	есть, количество скоростей – 4
Другие функции и особенности	возможность регулировки направления воздушного потока, система против образования льда, функция запоминания настроек, теплый пуск
Минимальная температура для эксплуатации кондиционера в режиме охлаждения	-10 °С
Минимальная температура для эксплуатации кондиционера в режиме обогрева	-10 °С
Дополнительная информация	Wi-Fi интерфейс – опция
Габариты
Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ)	79.9x29x23.2 см
Наружного блока сплит-системы или оконного кондиционера (ШxВxГ)	69.9×53.8×24.9 см
Вес внутреннего блока	9 кг
Вес внешнего блока	24 кг

Плюсы и минусы Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA

Плюсы:

1. бесшумный.
2. качественная сборка.
3. хорошо охлаждает.
4. легко чистится.

Минусы:

1. нет фильтров тонкой очистки воздуха.

Расшифровка маркировки кондиционеров Mitsubishi Electric

В этом материале мы подробно разберем особенности маркировки кондиционеров компании Mitsubishi Electric, благодаря чему вы сможете более точно выбрать нужную модель. Так, наиболее важные технические характеристики модели можно легко «прочесть» по одному ее названию.

Бытовые мультисплит-системы

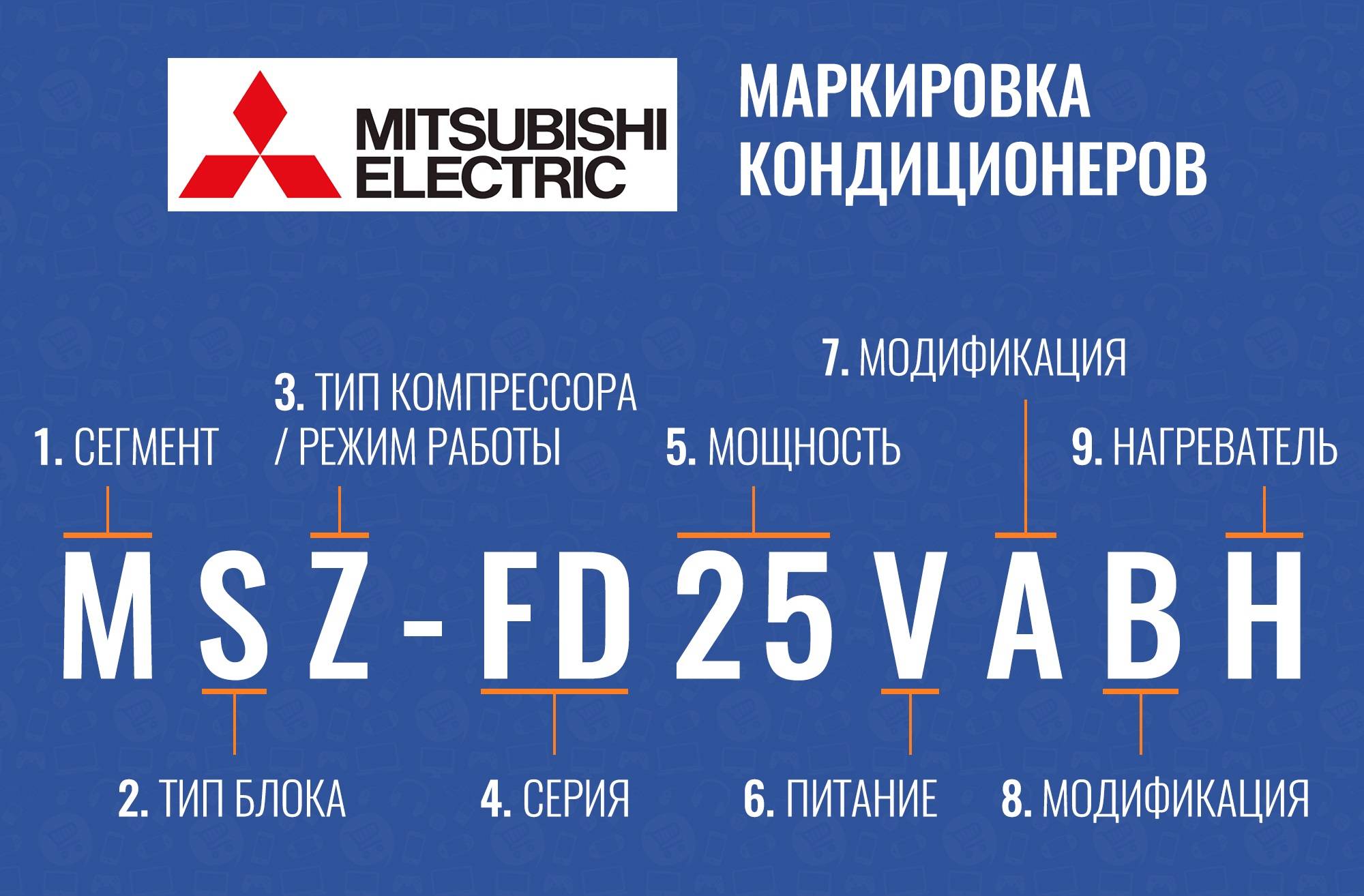

Комплекты Mitsubishi Electric обычно обозначаются двумя артикулами, внешнего и внутреннего блока MSZ-FD25VA/MUZ-FD25VABH. Но бывают и исключения, особенно когда у продавцов нет системности в названиях.

1. Принадлежность к бытовой серии кондиционеров, M или S.

2. Тип блока:

• S — внутренний настенный;
• U — наружный;
• F — напольный (консольный);
• E — канальный;
• L — кассетный.

3. Режим работы и тип компрессора:

• Z — инвертор, охлаждение + нагрев;
• H — без инвертора, охлаждение + нагрев;
• отсутствие символа говорит о том, что работает только на охлаждение, без инвертора.

4. Первая буква F — означает серию, вторая D подсерию. Примеры серий:

• BT, DM, HR — Classic;
• VG, VGK, GE — Standard;
• EF — Design;
• FD, FH — Deluxe;
• LN — Premium.

5. Индекс номинальной производительности позволяет визуально определить на какую площадь рассчитан кондиционер, например 25 =

2500 Вт или площадь в 25 м²

Стоит обратить внимание на то, что данное число обычно относится к работе в режиме охлаждение. В режиме нагрева, как правило, показатель чуть выше

6. Тип питания:

• V — однофазное;
• Y — трехфазное.

7. Модификация:

• A — инверторное управление A-control, хладагент R410A;
• B — R410A, безинвентарное управление.

8. Здесь может быть дополнительная информация о модификациях модели. Например, если указано B — используется технология ZUBADAN, нацеленная на использование кондиционера при низких температурах и повышающая эффективность его работы на обогрев.

9. H — говорит о том, что есть нагреватель на поддоне наружного блока.

Полупромышленные модели

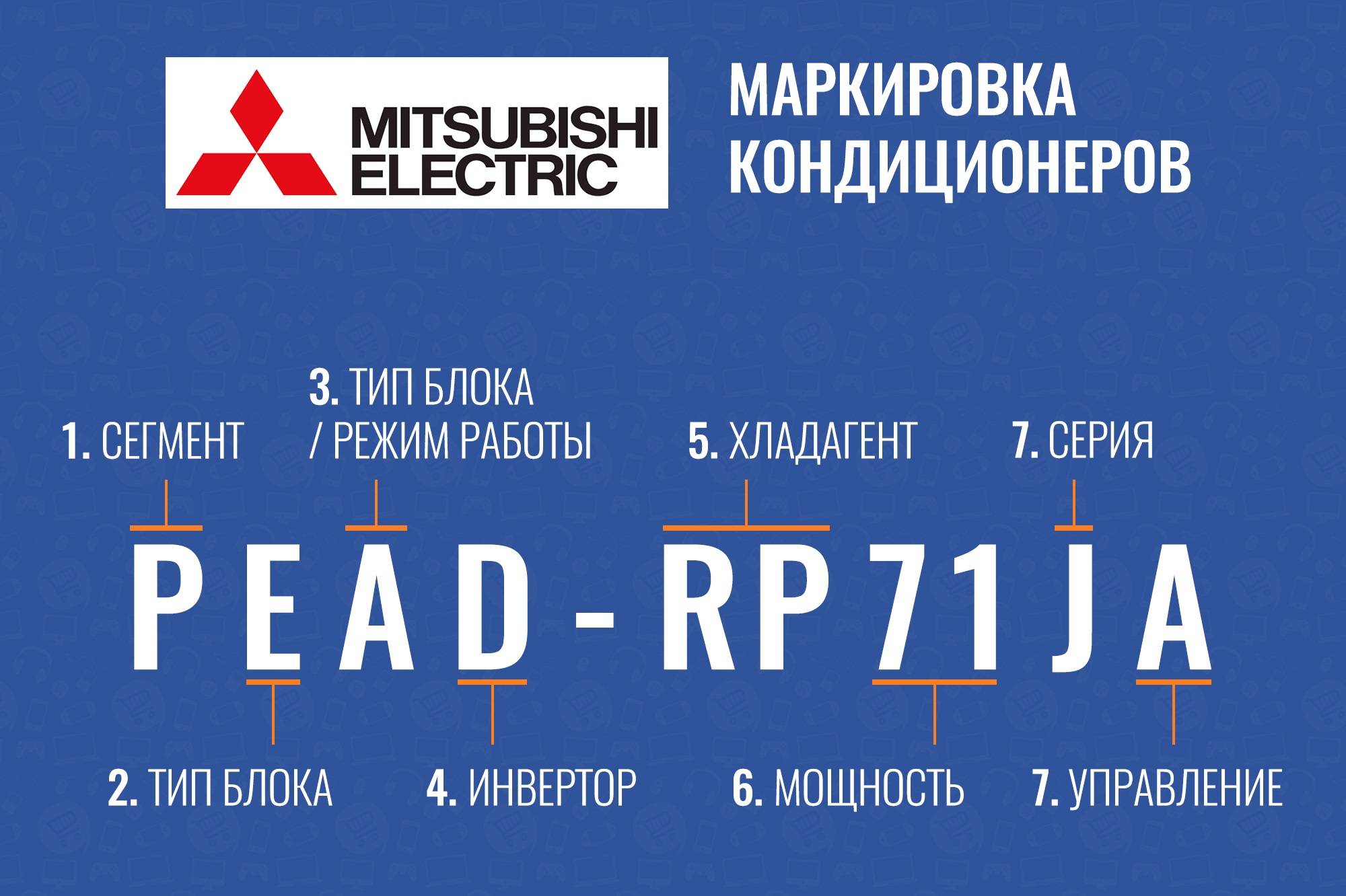

Пример расшифровки полупромышленной серии на внутреннем блоке:

1. P — принадлежность к полупромышленной серии.

2. Тип блока:

• K — кассетный;
• S — напольный (колонный);
• F — напольный (консольный);
• E — канальный;
• L — кассетный;
• C — подпотолочный/напольный;
• U — внешний блок.

3. Тип блока или режим работы:

• A — внутренний блок;
• H — внешний блок, работающий в режиме охлаждения и нагреве;
• отсутствие буквы — внешний блок, работающий только на охлаждение.

4. Зависит от того внутренний или внешний блок:

• D — канальный блок, для внутреннего;
• Z — инверторное управление, если блок внешний;
• отсутствие буквы говорит о том, что это внешний блок без инвертора.

5. Тип хладагента, в основном здесь RP — R410A, если здесь стоит буква M, это говорит о том, что блок используется для мультисплит-систем, у них маркировка немного другая:

• RP — R410A который можно использовать на старых уже проложенных магистралях, например для R22;
• P — хладагент R410A;
• W — теплообменник для тепловых насосов.

6. Номинальная продуктивность, 71х10=710 Вт.

8. Система управления A-Control.

Устройство

Перед монтажом всегда нужно обращать внимание на оборудование. Если в сплит можно установить детали разной мощности, типа и модели, то для этого нужно понимать, что и как нужно правильно устанавливать. Техника состоит из двух блоков

Техника состоит из двух блоков.

• Внешний блок должен располагаться вне помещения. Это место может быть на фасаде здания, на лоджии или балконе, на крыше. Наружный блок в своем внутреннем строении имеет капиллярную трубку, компрессор, конденсатор, фильтр-осушитель (может быть и ресивер), вентилятор. Среди остальных систем может быть реле силовой коммутации, фильтр «кислородного душа», пульт управления от сплит-системы и многое другое. Комплектация зависит от модели и производителя. Иногда из-за активной работы компрессора может возникать шум, но у производителя Mitsubishi этот параметр доведен до возможного минимума. Электропитание потребляется не в больших количествах за счет системы экономия электричества.
• Внутренний блок, как правило, располагается на полу, стенах, потолке помещения, где и будет работать кондиционер. Современные виды этих устройств могут иметь большое количество функций, например, электронный дисплей, система дистанционного управления, таймер, фильтр очистки воздуха от пыли и микробов, управление температурой в помещении.

Среди основной работы внутреннего механизма можно отметить следующую:

• измерение температуры, которая поступает через воздушный поток – изменить эту температуру можно с помощью пульта управления, который идет в наборе с кондиционером;
• механизм для измерения температуры находится внутри устройства; такая система сохранит систему от перенагревания и последующего выхода из строя;
• наличие таймера для компрессора – вы можете задать определенное время для включения и выключения аппаратуры; это полезно для сплит-системы из-за того, что уменьшается риск поломки компрессора;
• взаимодействие внешнего и внутреннего канала системы – для отдельного управления одним из восьми агрегатов с помощью пульта можно настроить каждое помещение. Если в одной комнате нужно сделать температуру ниже, а в другой – оставить больше, то именно эта система поможет вам это реализовать.

Подсоединение внешней и внутренней систем происходит через медные трубы, которые теплоизолированы. Принцип работы кондиционера состоит в том, что хладагент сжимается во внешнем блоке. Во время этого сжимания вырабатывается тепло. Это тепло в виде фреона перетекает во внутренний блок и там с помощью теплообменника происходит охлаждение помещения.

Помимо функции охлаждения, в современных кондиционерах есть и функция обогрева. Принцип работы точно такой же, как и при охлаждении, но блоки меняются своими функциями. В наружном происходит испарение фреона, а холодный воздух через теплообменник внутреннего блока дает теплый, который и обогревает территорию.

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

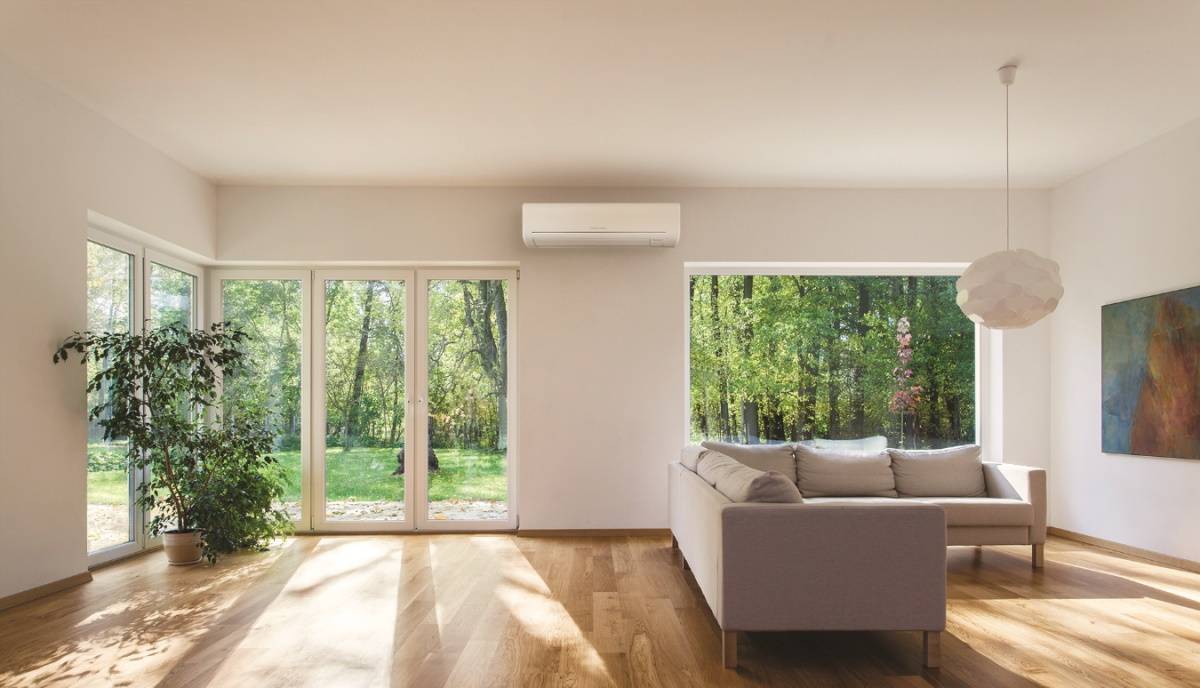

Настенные кондиционеры Mitsubishi

Настенные кондиционеры Mitsubishi выпускаются двух серий:

• Бытовые М-серия;
• Полупромышленные.

Бытовые настенные кондиционеры Mitsubishi работают на экологически чистом хладагенте. Это 12 моделей с инвертором и 2 модели без инвертора, отличающихся высокой надежностью и качеством сборки.

Преимущества кондиционеров mitsubishi electric(мицубиси электрик):

• Оснащены таймером на сутки;
• В автоматическом режиме работают по системе I FEEL, основывающейся на ощущениях людей, находящихся в помещении;
• Есть опция авторестарта, настройки запоминаются.

Диапазон производительности от 1,5 до 7,1 кВт.

Достоинства и недостатки оборудования

Климатическая техника кассетного исполнения, как и классического, имеет свои плюсы и минусы. Которые рассмотрим подробнее далее.

Основные преимущества кассетных моделей

Явным преимуществом кассетных сплит-систем является равномерность воздушного распределения потока на площади помещения.

Причём этот преимущественный фактор напрямую связан с требованиями монтажа, согласно которым установка потолочной кассеты предусматривается исключительно в центральной части помещения.

Благодаря оптимальному размещению кассеты и такому же оптимальному распределению воздуха, удается более эффективно охлаждать помещения до требуемой температуры.

Ещё одно преимущество – архитектурная составляющая. Если классические сплит-системы, где используются настенные внутренние модули, создают реальные проблемы в плане организации дизайна, с кассетными модулями здесь проще.

Один из вариантов дизайна помещения, где проектом предусмотрена установка кассеты на потолке. Вполне привлекательное решение, исключающее видимую проводку каналов и кабелей питания

Более того, нередко встроенные в потолок кассеты становятся элементами дизайна, усиливающими привлекательность в целом. Особенно это отмечается в дизайне офисных и административных помещений.

Явные недостатки техники

Кассетным сплит-системам присущи и достаточно серьезные недостатки. Одним из таких ярко выраженных недостатков видятся монтажные ограничения. В частности, возможности установки техники только в местах с подвесным потолком.

При этом не каждая конструкция подвесного потолка может удовлетворять требованиям монтажа, так как необходим определенный зазор между настоящим и фальш-потолком.

Результат неплотного прилегания уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло жалюзи; 4 – корпус распределительной панели; 5 – уплотнение; 6 – охлажденный воздух; 7 – утечка охлажденного воздуха через неплотности

Недостатком таких систем может проявиться и некачественная изоляция между нижней стороной корпуса кассеты и распределительной панелью (рисунок выше). В этом случае охлажденный воздух проникает в подпотолочное пространство и конденсируется.

Как результат, отмечается эффект протечек и, как следствие, разрушение части конструкции подвесного потолка. Однако этот недостаток устраним технически – путем качественного изолирования.

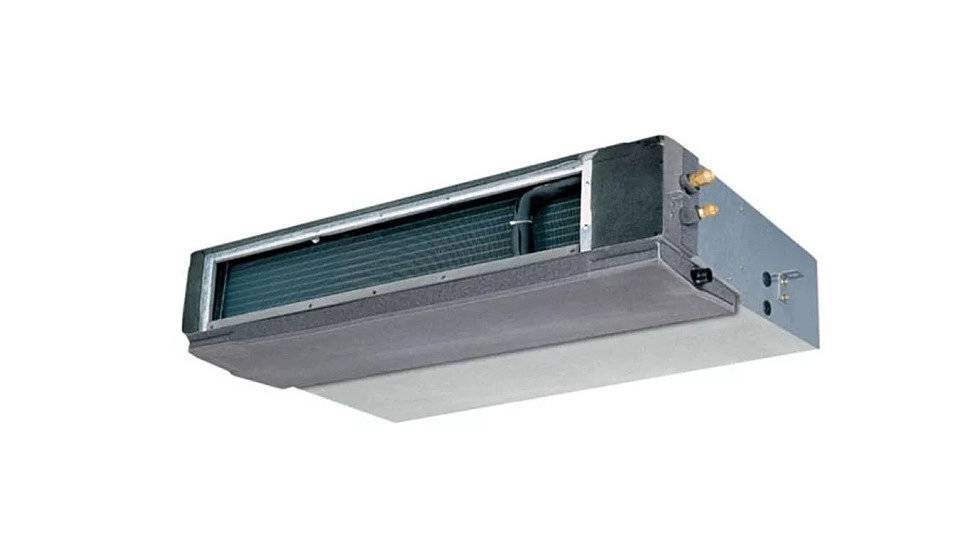

Канальная сплит-система: General Climate GC/GU-DN18HWN1

Характеристики General Climate GC/GU-DN18HWN1

Основные
Тип	кондиционер: канальная сплит-система
Максимальная длина коммуникаций	25 м
Основные режимы	охлаждение / обогрев
Максимальный воздушный поток	19.5 куб. м/мин
Статическое давление	70 Па
Мощность в режиме охлаждения / обогрева	5300 / 6000 Вт
Потребляемая мощность при обогреве / охлаждении	2100 / 2400 Вт
Дополнительные режимы	вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры
Управление
Пульт дистанционного управления	есть
Таймер включения/выключения	есть
Особенности
Уровень шума внутреннего блока (мин/макс)	нет данных / 45 дБ
Тип хладагента	R 410A
Фаза	однофазный
Фильтры тонкой очистки воздуха	нет
Регулировка скорости вращения вентилятора	есть, количество скоростей — 3
Другие функции и особенности	функция запоминания настроек
Минимальная температура для эксплуатации кондиционера в режиме обогрева	-7 °С
Габариты
Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ)	92x21x57 см
Наружного блока сплит-системы или оконного кондиционера (ШxВxГ)	76x59x28.5 см

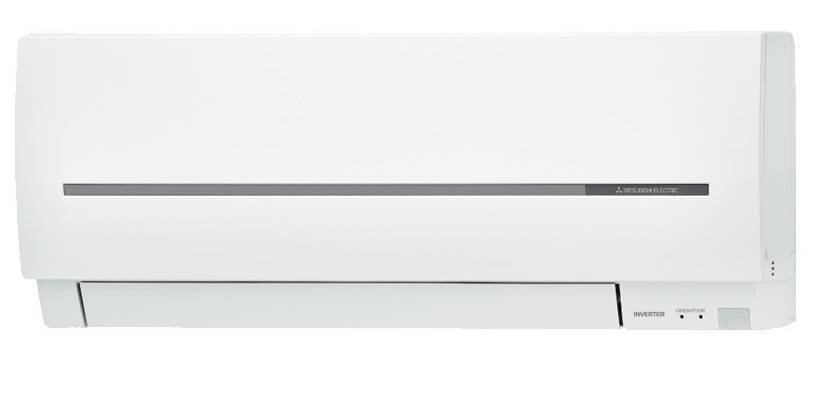

Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE

Оборудование размером 79,8×29,9×19,5 см (внешняя часть 80x55x28,5 см). Для прогревания комнаты, можно включать при -15 °С. Имеет 5 скоростей. Производительность 10,3 куб. м/мин. Имеет фильтр, убивающий бактерии. По остальным функциях схож с предыдущей моделью. Мощность при кондиционировании 2500 Вт, при обогреве 3200 Вт (потребление 600 Вт и 780 Вт).

Преимущества:

• красивый вид;
• простое управление;
• компактный;
• качество сборки;
• не шумный;
• достаточно быстро охлаждает, хорошо греет;
• таймер с установкой на неделю.

Недостатки:

• по отзывам, иногда есть щелчки пластика;
• нет таймера на замену режимов;
• в стороны шторки двигаются только вручную;
• нет автоматической просушки после выключения.

Как отремонтировать кондиционер своими руками

Настенный кондиционер: Mitsubishi Electric MSZ-HJ25VA / MUZ-HJ25VA

Характеристики Mitsubishi Electric MSZ-HJ25VA / MUZ-HJ25VA

Основные
Тип	кондиционер: настенная сплит-система
Обслуживаемая площадь	20 кв. м
Инвертор	есть
Максимальная длина коммуникаций	20 м
Класс энергопотребления	A
Основные режимы	охлаждение / обогрев
Максимальный воздушный поток	10 куб. м/мин
Охлаждающая способность	9000 BTU
Мощность в режиме охлаждения / обогрева	2500 / 3150 Вт
Потребляемая мощность при обогреве / охлаждении	870 / 730 Вт
Режим приточной вентиляции	нет
Дополнительные режимы	режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим
Режим осушения	есть
Управление
Пульт дистанционного управления	есть
Таймер включения/выключения	есть
Особенности
Уровень шума внутреннего блока (мин/макс)	22 / 43 дБ
Тип хладагента	R 410A
Фаза	однофазный
Фильтры тонкой очистки воздуха	нет
Регулировка скорости вращения вентилятора	есть, количество скоростей – 4
Другие функции и особенности	возможность регулировки направления воздушного потока, система против образования льда, функция запоминания настроек
Минимальная температура для эксплуатации кондиционера в режиме обогрева	-10 °С
Габариты
Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ)	79.9x29x23.2 см
Наружного блока сплит-системы или оконного кондиционера (ШxВxГ)	69.9×53.8×24.9 см

Плюсы и минусы Mitsubishi Electric MSZ-HJ25VA / MUZ-HJ25VA

Плюсы:

1. тихий.
2. быстро и эффективно охлаждает.
3. оптимальный по соотношению производительность/доп.функции/цена.
4. простое управление.

Минусы:

1. внутренний блок собран кое как, зазоры неровные, хрустит.
2. нет подсветки дисплея на пульте.
3. цена.

Ремонт кондиционеров мицубиси: его особенности

При появлении каких-либо неисправностей (коды ошибок) кондиционера митсубиси в его работе, нужно сразу же звонить в службу по ремонту кондиционеров (в Москве) mitsubishi, которая должна провести следующие процедуры:

1. Осмотр всех элементов системы и трубопроводов.
2. Проверку функционирования электросхемы кондиционера мицубиси.

Итак, если у вас возникли неполадки в работе кондиционера митсубиси, ремонт его своими руками невозможен. Так как обязательно необходимо провести диагностику кондиционера, чтобы выявить причину его неработоспособности и устранить ее может только специалист.

По результатам проверки производится или устранение ошибок кондиционера mitsubishi на месте или в сервисном центре.

Ремонт кондиционера Мицубиси

Типичными проблемами, которые требуют стандартное обслуживание кондиционера либо его ремонт, являются:

1. Нехватка холодильного агента (хладагента) или по-другому теплоносителя.
2. Загрязненность конденсатора либо воздушных фильтров.
3. Засорение дренажной системы.
4. Соединения дренажного трубопровода разгерметизировались.
5. Компрессор пришел в негодность, а также пусковой конденсатор вентилятора наружного модуля, 4-ходовой клапан. И мотор вентилятора одного из блоков. То есть либо в наружном, либо во внутреннем блоке кондиционера mitsubishi.
6. Повреждена плата управления. Из-за нее может не включаться кондиционер.

Большая часть проблем связана с некачественной установкой кондиционеров мицубиси, игнорированием электросхемы подключения оборудования и превышением допустимой нагрузки на сеть.

Если соблюдать все правила установки кондиционеров митсубиси, то тем самым продлевается срок службы оборудования и исключается возможность возгораний.

Нередко найти электросхему, как установить и подключить конкретный кондиционер Мицубиси не получается. В подобных случаях нужно обратиться в сервисный центр и выполнить запрос на эту документацию.

Монтаж кондиционера Mitsubishi

Любая электрическая схема кондиционера мицубиси, его подключения, является ничто иным, как схематическим чертежом всех составных элементов прибора и их соединений между собой путем электроэнергии. Эта схема пригодится не только при установке, но и при необходимости ремонта кондиционеров mitsubishi.

Починка платы управления кондиционера Мицубиси производят специалисты, а именно радиоэлектронщики. Так как сломаться могли реле, микросхемы и другие компоненты. Ремонт осуществляется независимо от особенностей конструкции самого оборудования.

Если плата управления расположена в наружном блоке кондиционера mitsubishi, то необходимо диагностирование на месте, т.к. чаще всего причиной повреждения являются прочие элементы. К ним относятся компрессор кондиционера mitsubishi, датчики и т.д.

Наружный блок кондиционера mitsubishi electric Чтобы предотвратить ремонт кондиционеров mitsubishi, необходимо постоянно осуществлять сервисное обслуживание.

Читайте на нашем сайте и о кондиционерах марки Самсунг.

Где можно приобрести кондиционеры Самсунг? Читайте по адресу: http://remontspravka.com/gde-kupit-konditsioneryi-samsung/

О кондиционерах мицубиси отзывы реальные потребители дают охотно. Приведем их ниже.

Инструктаж по настройке универсального пульта

Независимо от модели, все универсальные устройства настраиваются по одному и тому же принципу, который заключается в вводе необходимого кода в память пульта. В идеале, к пульту прилагается инструкция с таблицей кодов под разные модели климатического оборудования. Настройка пульта производится в двух режимах – автоматическом и ручном.

Автоматический режим особенно удобен в том случае, если вы не знаете, к какой модели принадлежит ваш кондиционер, или же его наименования попросту нет в таблице кодов. В любом случае, первое, что вам потребуется сделать, так это тщательно изучить инструкцию, которая прилагается к пульту.

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

После того как вы изучили инструкцию, вам понадобится самостоятельно запрограммировать кондиционер, вручную подбирая коды, прописанные в графе производителя вашего климатического оборудования.

Для каждого производителя кондиционера представлено порядка 6 разных кодов, которые вам предстоит вручную ввести для настройки универсального устройства

Вставьте батарейки в пульт и включите его путем нажатия на соответствующую кнопку. Далее на нем должны загореться основные режимы работы вашего климатического оборудования. Также следует заранее найти название вашей техники, чтобы ввести соответствующий код для настройки пульта.

Нажмите на кнопку “Select”, после чего введите первый код из таблицы, указанный после названия бренда. В данном случае ввод кода производится при помощи кнопок с цифрами на пульте. Повторно зажмите “Select”, и подтвердите действие нажатием кнопки “ОК”.

Далее потребуется провести проверку всех режимов работы кондиционера с нового пульта. Если основные функции не работают, то следует попробовать ввести следующий код из таблицы. Возможно, придется повторять это действие несколько раз, пока вы не найдете нужный код.

Автоматический режим настройки пульта

Если кода для вашей сплит-системы не оказалось в представленной таблице, то вам следует произвести настройку устройства в автоматическом режиме.

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Перед покупкой универсального пульта обязательно убедитесь в том, что помимо ручного режима, он поддерживает и автоматический поиск кодов

Направьте пульт на технику таким образом, чтобы она могла принимать все его команды. Зажмите кнопку “Select”, и удерживайте ее на протяжении 30 секунд. За это время устройство перейдет в режим автоматического поиска кода, посылая команды и перебирая все возможные коды, начиная от 0001.

После того, как пульт начнет управлять кондиционером, вы услышите характерный сигнал, исходящий от климатического оборудования. Для остановки процесса сканирования кодов нажмите любую кнопку пульта, после чего при помощи пульта проверьте, работают ли все команды кондиционера.

Если пульт только частично управляет вашим кондиционером, не переключаясь при этом между режимами его работы, то вам следует запустить процесс поиска кода повторно. Делать это придется ровно до тех пор, пока пульт не будет управлять сплит-системой корректно.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Если пульт работает, попробуйте снова задать автопоиск кода или введите его самостоятельно. И только в том случае, если пульт и кондиционер не реагируют, проблема может заключаться в поломке климатической техники.

Коды ошибок кондиционеров Mitsubishi Electric

Коды ошибок кондиционера Mitsubishi Electric стандартизированы, универсальны. Это значит, что таблицы неисправностей во многом схожи в паспортах разных моделей. И хоть принципиальных отличий нет, рекомендуется к применению только родного руководства.

Мультисистема диагностики развита. Программа опрашивает состояние датчиков, расположенных во всех основных узлах оборудования (компрессор, плата инвертора, электродвигатель вентилятора, испаритель и т.д.) и по результатам теста следует обозначение возможных неисправностей. Реакция зависит от степени критичности неисправности и от конкретной модели: остановка оборудования, частичное блокирование функций, включение режима очистителя и т.д. В любом случае для пользователя будет сформировано уведомление о том, как работает система.

Модельный ряд весьма разнообразен и у каждой модели могут быть свои особенности. В большинстве случаев параметры работы отображаются на пульте дистанционного управления. У развитых систем могут отображаться не только критические сбои, но и выставляться различные регламентные, информационные сообщения: необходимость замены фильтра, давление в трубках, состояние мотора, помпы, адаптеров и т.д.

Помимо отражения на пульте сообщения могут дублироваться на индикаторе, который располагается на корпусе внутреннего блока, либо под крышкой. В моделях, в которых отсутствует индикатор и пульт, только мигает ряд светодиодов. Неисправность обозначается подбором комбинаций длительности, частоты и порядком миганий светодиодов.

При индикации неисправности (без явных признаков поломки) рекомендуется перезапустить систему. Для этого выключить автоматический предохранитель (специалист должен поставить отдельный автомат в электрический щиток), подождать несколько минут и включить снова. Если работоспособность не восстанавливается, то обратиться в сервис. Ремонт кондиционера Mitsubishi Electric должен производиться только в специализированном сервисе. Самостоятельно допускается только поменять или почистить фильтр, внешняя чистка, в каких-то случаях промывка дренажных каналов. Если разобрать оборудование до истечения гарантийного срока, то его могут снять с гарантии.

Прошивка

В основе MHI-AC-Ctrl лежит плата WeMos D1 mini, на основе Wi-Fi модуля ESP-12F, на чипе ESP8266, у нее на плате есть micro USB разъем, через который ее можно прошить. Кто не знает, прошивается она с помощью программы Arduino IDE. Для подключения платы WEMOS D1 mini к компьютеру, нужно установить драйвер для чипа СH340G. Последнюю версию прошивки MHI-AC-Ctrl можно скачать со страницы проекта. В разделе Software указано, какие необходимо установить библиотеки перед прошивкой. В описании указано, что WeMos D1 mini можно также прошить и по Wi-Fi (без подключения к USB порту компьютера), но существует, не связанная с MHI-AC-Ctrl, которая не дает этого сделать.

Серия Mr. Slim

Сервисмануал кондицинеров Mitsubishi Electric

PUHZ-RP35VHA4

PUHZ-RP50VHA4

PUHZ-RP60VHA4

PUHZ-RP71VHA4

PUHZ-RP100VKA

PUHZ-RP125VKA

PUHZ-RP140VKA

PUHZ-RP100YKA

PUHZ-RP125YKA

PUHZ-RP140YKA

PUHZ-RP200YKA

Скачать

Сервис мануал наружных блоков Mitsubishi Electric

PUH-P1VGAA

PUH-P1.6VGAA

PU-P1.6VGAA

PUH-P1.6YGAA

PU-P1.6YGAA

PUH-P2VGAA

PU-P2VGAA

PUH-P2YGAA

PU-P2YGAA

PUH-P2.5VGAA

PU-P2.5VGAA

PUH-P2.5YGAA

PU-P2.5YGAA

PUH-P3VGAA

PU-P3VGAA

PUH-P3YGAA

PU-P3YGAA

PUH-P4VGAA

PU-P4VGAA

PUH-P4YGAA

PU-P4YGAA

PUH-P5YGAA

PU-P5YGAA

PUH-P6YGAA

PU-P6YGAA

Скачать

Сервис мануал внутренних блоков:

PKA-RP60KAL.TH

PKA-RP71KAL.TH

PKA-RP100KAL.TH

Скачать

Модели:

PLH-3AK(H)  PL-3AK

PLH-P3AAH  PLA-P3AA

PLH-4AK(H)S PL-4AKS

PLH-P5AAH  PLA-P4AA

PLH-5AK(H)  PL-5AK

PLH-P5AAH  PLA-P5AA

PLH-6AK(H)S  PL-6AKS

PLH-P6AAH  PLA-P6AA

Скачать

Графики шума

3   Настенный блок, сервисное описание, Русский, 124 страницы, 2.2 Мб

4  Потолочный подвесной блок, сервисное описание, Русский, 111 страниц, 2 Мб

5  Напольный блок, сервисное описание, Русский, 80 страниц, 2.8 Мб

6  Блок, вмонтированный в потолок, сервисное описание, часть 1, Русский, 40 страниц, 2.7 Мб

7  Блок, вмонтированный в потолок, сервисное описание, часть 2, Русский, 18 страниц, 1.2 Мб

8  Блок, вмонтированный в потолок, сервисное описание, часть 3, Русский, 20 страниц, 2 Мб

9  Блок, вмонтированный в потолок, сервисное описание, часть 4, Русский, 27 страниц, 2.7 Мб

10  Блок, вмонтированный в потолок, сервисное описание, часть 5, Русский, 22 страницы, 1.7 Мб

11  Блок, вмонтированный в потолок, сервисное описание, часть 6, Русский, 11 страниц, 570 Кб

12  Наружный блок, сервисное описание, часть 1, Русский, 47 страниц, 2.9 Мб

13  Наружный блок, сервисное описание, часть 2, Русский, 14 страниц, 934 Кб

14  Параллельная система, сервисное описание, Русский, 6 страниц, 344 Кб

15  Дополнительные части, сервисное описание, Русский, 15 страниц, 695 Кб

Настенные кондиционеры Mitsubishi

Настенные кондиционеры Mitsubishi выпускаются двух серий:

• Бытовые М-серия;
• Полупромышленные.

Бытовые настенные кондиционеры Mitsubishi работают на экологически чистом хладагенте. Это 12 моделей с инвертором и 2 модели без инвертора, отличающихся высокой надежностью и качеством сборки.

Преимущества кондиционеров mitsubishi electric(мицубиси электрик):

• Оснащены таймером на сутки;
• В автоматическом режиме работают по системе I FEEL, основывающейся на ощущениях людей, находящихся в помещении;
• Есть опция авторестарта, настройки запоминаются.

Диапазон производительности от 1,5 до 7,1 кВт.

Как переключить режимы

Удобнее перевести кондиционер в режим обогрева с помощью пульта управления. На корпусе девайса имеются специальные кнопки с надписями, вся необходимая информация выводится на дисплей. У разнообразных моделей сплит-систем встречаются два основных типа обозначений на пульте ДУ, несколько отличающихся друг от друга. Рассмотрим каждый из них.

С клавишей «MODE»

На пульте ДУ сплит системы выбор нужной программы осуществляется кнопкой «Mode». При нажатии на нее должна появиться надпись «Heat» или схематическое изображение солнца. Затем выставляется температурное значение с помощью клавиш «+» и «-» или кнопок со значком «вверх»–«вниз». Можно предварительно запрограммировать пульт, чтобы при необходимости легко переключить кондиционер на теплый режим, используя кнопку «ON».

Без клавиши «MODE»

В некоторых моделях сплит-систем на пульте отсутствует обозначение «Mode», но имеется символ «солнце». Нажимая на расположенную рядом кнопку, можно настроить кондиционер на теплый режим. Нагретый воздух начинает поступать не сразу, а через 5–10 минут. Встречаются также системы, где для переключения с одного режима на другой нужно дополнительно нажать на кнопку «ON».

Если пульта нет

Рассмотрим, как включить кондиционер на тепло в случае, когда пульт затерялся или вышел из строя. Большинство моделей климатического оборудования можно настроить на режим обогрева с помощью панели управления электроникой.

Последовательность действий должна быть следующей:

1. Вначале проверьте, работает ли сплит-система, включив ее в сеть.
2. Затем найдите на лицевой стороне корпуса прибора прикрывающую панель управления пластиковую крышку. Приподнимите ее, слегка надавив и поддерживая за края.
3. На панели управления расположена кнопка с надписью «ON/OF». При продолжительном (на протяжении нескольких секунд) нажатии устройство включается или выключается. Эта же клавиша поможет перевести прибор в режим нагрева воздуха. Как настроить кондиционер на обогрев – достаточно нажать на кнопку без удерживания.
