Как подключить цветную светодиодную ленту к контроллеру

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

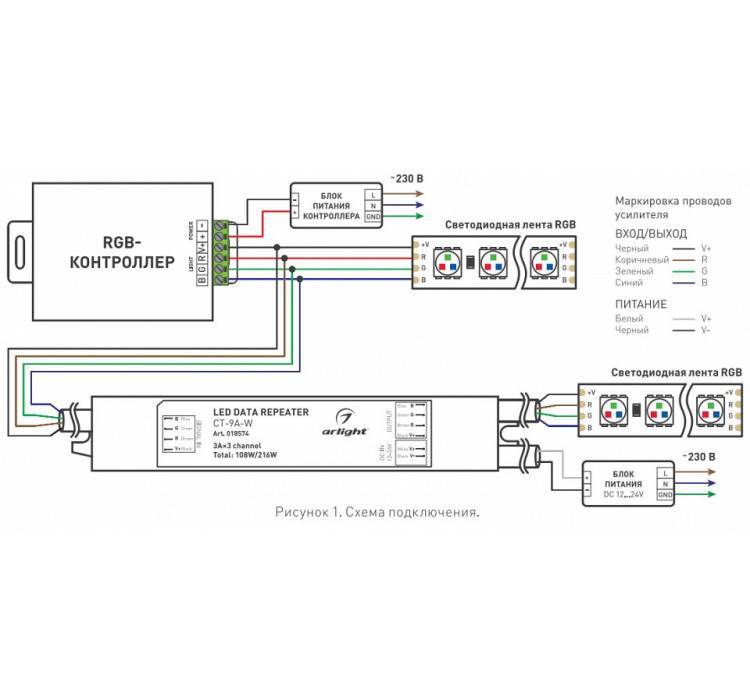

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Что такое RGB контроллер для светодиодной ленты, принцип работы

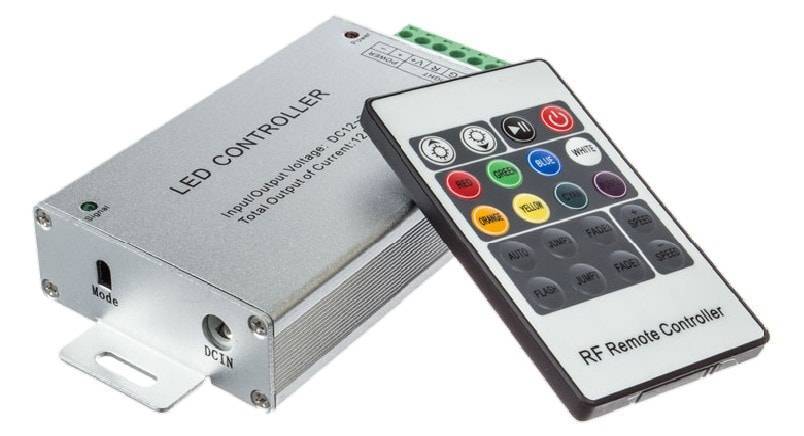

Контроллер для светодиодной ленты RF RGB 18A сенсорный

Прежде всего, нужно разобраться, что собой представляет светодиодная лента. Это плоский пластичный диэлектрик определенной длины. Одна сторона полотна оснащена светодиодами, а на другую наносится слой клея и закрывается защитной пленкой, последнюю удаляют непосредственно перед нанесением ленты на поверхность. Чаще всего в строительных магазинах встречаются светотехнические приборы 5 метров в длину, но при необходимости ленту можно разрезать на куски длиной не менее 2 мм.

Каждая дорожка такой ленты работает самостоятельно, но при этом излучает всего один цвет. Изменение спектра, а также яркости происходит за счет совместной работы с контроллером. Как правило, этот дополнительный управляющий элемент продается в комплекте.

Та сторона ленты, к которой подводится блок питания, обычно оснащена дополнительно припаянными выводами – провода разного окраса.Черный – это всегда нулевая жила, а красный – сигнальный или фазный. Если речь идет о цветной ленте, питающих провода уже в два раза больше – черный, зеленый, синий и красный. Если при подключении случайно поменять местами сигнальные провода в ленте, ничего страшного не произойдет, просто дистанционный пульт управления будет некорректно переключать цвета. Если перепутать сигнальный провод с нулевым, можно сжечь ленту. В противоположной стороне ленты все дорожки соединены при помощи спайки.

Если нужно управлять плюсовым контактом

В таком случае нам понадобится другой мосфет- транзистор — P-канальный. Схема аналогична, только подтягивающий резистор подключен к плюсу.

Также нужно будет инвертировать сигнал на выходе ардуино, ведь при подаче 5 вольт транзистор будет закрываться, а при 0 — открываться, значит шим скважностью в 30% выдаст 70% мощность на выходе схемы. ШИМ на irf4905, питание5 v

ШИМ на irf4905, питание5 v

Стоит оговориться такая схема будет работать только при питании не выше 5 вольт, так как для полного закрытия P-канального транзистора необходимо подтянуть его затвор к плюсу питания, а ардуина способна выдавать на цифровой пин только 5 вольт. Значит, при питании хотя бы чуть-чуть выше напряжения выдаваемого на цифровой пин транзистор будет не полностью закрываться при верхней части импульса ШИМ и БУДЕТ СИЛЬНО ГРЕТЬСЯ. Полностью отключить нагрузку он тоже не сможет.

Если нужно управлять, к примеру,12 -ти вольтовым устройством, то схема немного усложнится. Добавится так называемое «плечо раскачки» или драйвер полевого транзистора. По классике он собирается на двух, а иногда и на трёх транзисторах, но мы есть вариант немного проще, который работает при невысоких частотах:

Ардуино, управление ШИМ по плюсовому проводу IRF4905

Частые ошибки при подключении

Несмотря на простоту вышеприведенных работ, в ходе подключения часто допускают ошибки, способные свести на нет все ваши усилия

Поэтому стоит заострить на них внимание:

• Подключение выполняется в строгой последовательности – блок питания – коннектор – RGB лента – (усилитель) – RGB лента.
• При отклеивании пленки на бюджетных моделях часто оголяются контакты заводской пайки, которые при монтаже на проводящую поверхность могут сгореть от токов нагрузки;
• При совмещении между собой нескольких участков ленты их соединение должно производиться с помощью специальных коннекторов или пайки, но, ни в коем разе не скрутками;
• Сечение проводов для соединения следует выбирать в соответствии с величиной нагрузки, иначе они могут перегореть;
• Мощность БП нельзя выбирать впритык, обязательно нужно обеспечивать запас;
• Светодиодные ленты большой мощности должны обязательно устанавливаться с устройством теплоотвода;
• Последовательное подключение более 5м RGB ленты должно производиться только через усилитель или от отдельного БП и контроллера.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Подключение более 5 метров.

Если вам нужно подключить более 5 м смарт-ленты, для ее равномерного свечения нельзя просто последовательно включать подсветку. В основном это про еду!

Когда количество пикселей на контроллере позволяет подключить большую длину, вы можете легко соединить разъемы DI и DO вместе. А вот блок питания (5В или 12В) все равно нужно тянуть отдельно (параллельно).

Для такого случая есть контроллеры с дополнительными кабелями для «лишнего» питания.

Ошибка n. 6 Невозможно соединить несколько отрезков ленты последовательно и в то же время изначально обеспечить им более высокое натяжение.

Например, возьмите три куска ws2812b (5 м + 5 м + 5 м) и подайте на них 15 вольт в начале ленты, рассчитывая на постоянное падение напряжения.

В этом случае вам придется ставить свой контроллер для каждого сегмента и даже как-то обеспечивать одинаковое потребление сегментов.

Ошибка n. 7 Лента вместо белого загорается желтоватым или красным оттенком.

Скорее всего дело здесь в неправильно подобранном сечении провода. Всегда берите минимум 1,5 мм2.

Отсутствие цвета — первый признак падения напряжения. Покраснение объясняется тем, что для синего и зеленого цветов на микросхеме 2812b нужно около 3,5В, а для красного достаточно 2В.

Поэтому при понижении напряжения на светодиодах зеленый и синий кристаллы гаснут, а красный остается включенным до последнего.

Загрузка кода программы в плату Arduino

Сначала в Arduino IDE мы должны выбрать PORT, к которому подключена плата Arduino, а затем уже загружать программу в плату. После успешной загрузки программы в плату запомните номер порта, который будет использоваться для нашей последовательной связи.

После этого найдите script folder (папку со скриптами) библиотеки Blynk на вашем компьютере – она должна была создаться когда вы устанавливали библиотеку. В нашем случае эта папка располагается по адресу:

В этой папке (script folder) должен содержаться файл с именем “blynk-ser.bat” – исполнимый файл для последовательной связи с приложением blynk, который мы должны отредактировать в блокноте (notepad). Откройте этот файл в блокноте и измените в нем номер порта (Port number) на номер порта для Arduino (Arduino Port number), который вы записали/запомнили на предыдущем шаге.

После редактирования запустите на исполнение этот исполнимый файл, после этого вы на экране компьютера должны увидеть примерно следующую картину:

Примечание: если вы не видите показанное на представленном рисунке окно и вам выдается предупреждение что необходимо заново подключиться, то это может быть вызвано ошибкой соединения вашего компьютера с шилдом Arduino. В этом случае необходимо проверить соединение вашей платы Arduino с компьютером. После этого проверьте отображается ли номер COM порта в Arduino IDE. Если в Arduino IDE показывается правильный номер COM порта, то можно продолжать процесс – запустите файл “blynk-ser.bat” на исполнение снова.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

• При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
• В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
• В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
• SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
• Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
• Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.
