Назначение и особенности монтажа коробов для электропроводки

Характеристика кабельных каналов

Как показывает практика, металлические модели изделий намного качественнее, чем пластиковые аналоги. Для их производства используется 2 материала:

  • оцинкованная сталь;
  • анодированный алюминий.

Металлические кабельные каналы легко выдерживают огромные нагрузки.

Короба из первого материала имеют огнеупорные свойства. Их применяют при оборудовании системы видеонаблюдения, оповещения. Стальные конструкции обеспечивают защиту проводам от внешних повреждений, нежелательного воздействия электромагнитного излучения. Стоимость таких моделей намного выше, чем подобных пластиковых.

Обратите внимание! Металлические короба больше всего подходят для помещений с высокой степенью пожарной опасности. Лоток оцинкованный


Лоток оцинкованный

Кабель-каналы из анодированного алюминия защищают проводку от электромагнитного излучения. Такой материал обладает значительной устойчивостью к огню, внешнему механическому воздействию. К тому же он достаточно практичен, долговечен.


Алюминиевый кабельный короб

Достоинства металлических изделий:

  • высокая пожарная безопасность;
  • простота установки;
  • огромный выбор цветов;
  • предусмотрена крышка с надежной защелкой.

Дополнительно стальной короб ударопрочный, не боится перепадов температуры и влияния прямых солнечных лучей.

Фото пластиковых коробов для электропроводки

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Как выбрать электротехнический короб

Промышленность предлагает разные виды коробов для электропроводки. Они отличаются материалом изготовления, местом, где их можно устанавливать и внешним видом.

Кабельные каналы производят из пластика, дерева или металла

Металлические короба

Металл стойко переносит воздействия на него внешних факторов. Плюсы — высокая прочность, исключающая повреждения кабеля внутри от удара или огня. Для предупреждения попадания влаги внутрь применяются резиновые заглушки, которые превращают обычное изделие в герметичное. Недостаток — невысокая электробезопасность: при повреждении или недостаточной прочности изоляции кабеля произойдёт пробой на короб, что может стать причиной поражения током.

Для монтажа металлических кабельных каналов потребуется:

  • ножовка или ножницы для работы с металлом — для подгонки по размерам;
  • электродрель или шуруповёрт — для изготовления монтажных отверстий.

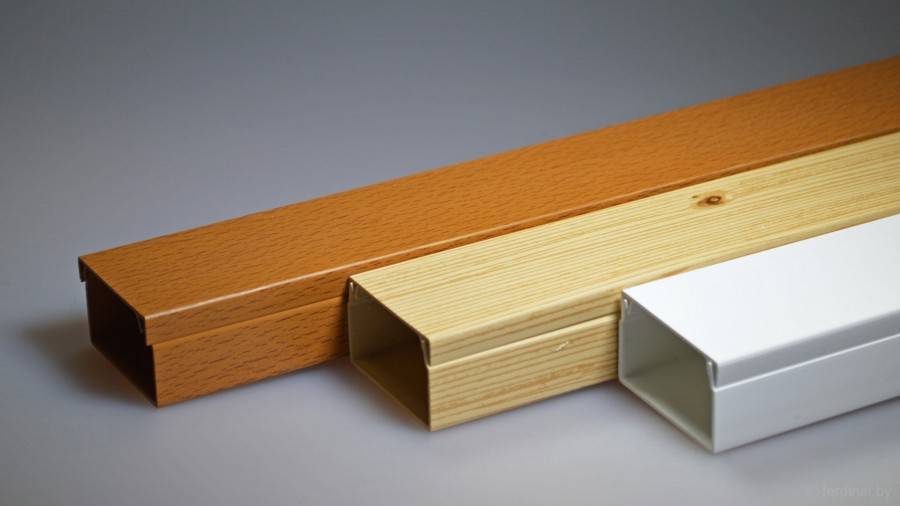

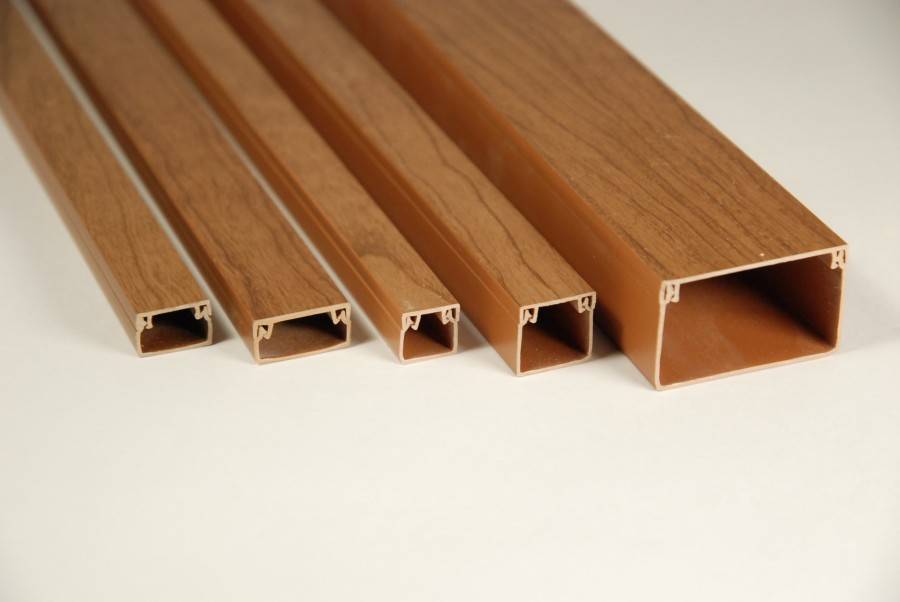

Кабель-каналы из дерева

Плюсы деревянных коробов:

  • экологически чистый нетоксичный материал;
  • не проводит электричество;
  • нет специальных требований к изоляции проводки.

Минусы:

  • быстрое разрушение при неправильной эксплуатации. Одна из главных причин — действие влаги: хотя короба и покрывают материалами, способными смягчить её влияние, полностью защитить дерево от гниения не удаётся;
  • горючесть — короткое замыкание может стать причиной возгорания изделия и пожара в помещении. Для уменьшения риска деревянные изделия обрабатывают несгораемыми смесями.Деревянные кабель-каналы не проводят электричества, но легко возгораются и боятся влаги

Монтаж деревянных коробов производят с помощью:

  • ножовки по дереву;
  • ручной или электрической дрели.

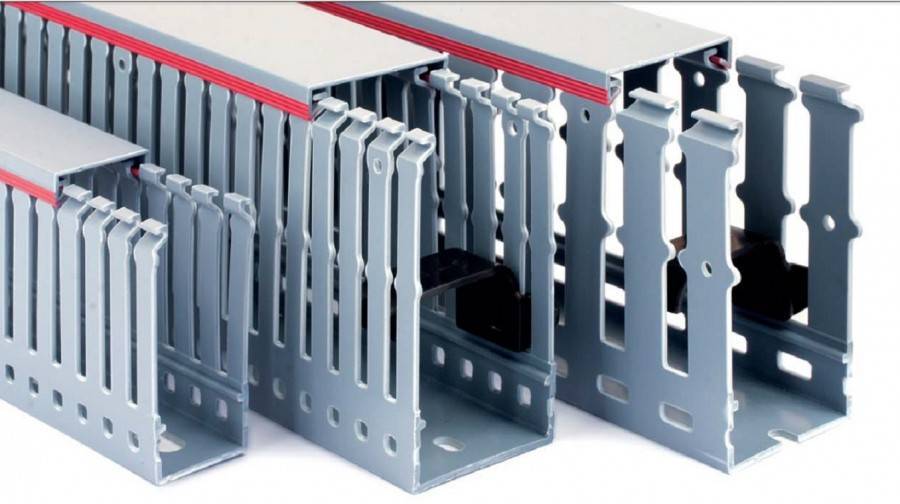

Пластиковые кабельные каналы

Самый распространённый тип изделия. Популярности пластиковых коробов способствуют:

  • низкая стоимость материалов;
  • стойкость к кислотам, огню, влаге и температуре (существует специальный термостойкий кабель-канал для саун);
  • диэлектрические свойства даже в местах с высокой влажностью;
  • стойкость к механическим повреждениям;
  • лёгкий монтаж;
  • большой выбор цвета;
  • возможность одновременного использования коробов разного сечения;
  • простота установки или добавления выключателей и розеток.Пластиковый кабель-канал можно устанавливать во влажных средах

Для установки достаточно строительного ножа и ножниц.

Производители электротехнических коробов

Из производителей коробов для электрокабеля отметим такие компании, как:

  1. «Экопласт».
  2. Insta;
  3. Челябинский ЗЭМИ.
  4. ЗАО «Рувинил».
  5. DKC.

Что такое короб для электропроводки

Кабель-канал для проводки

Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

  • Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
  • Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

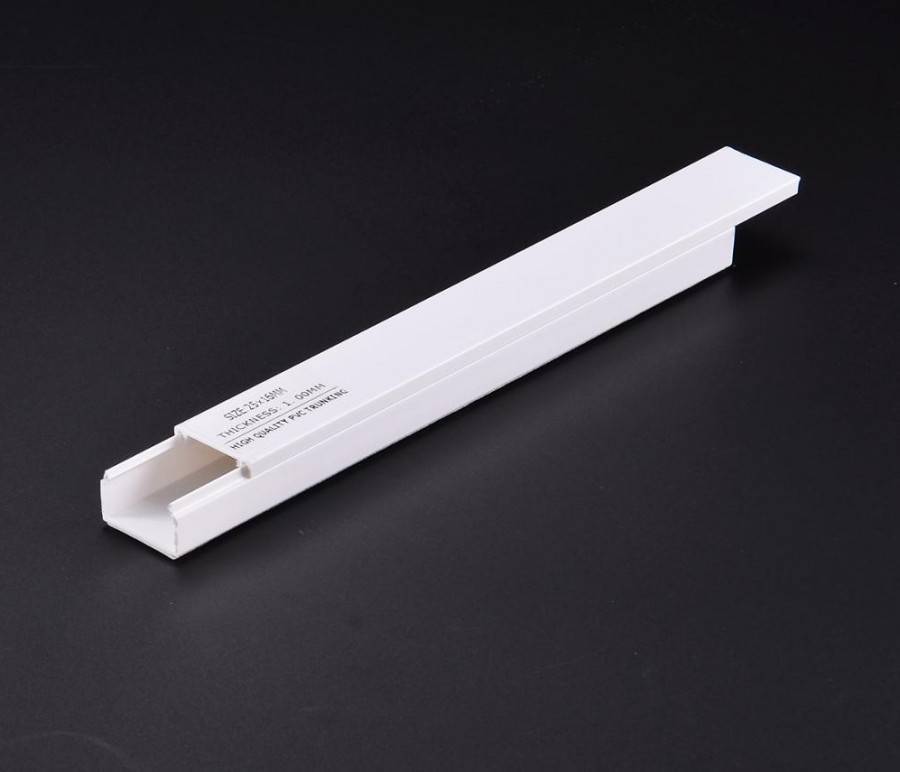

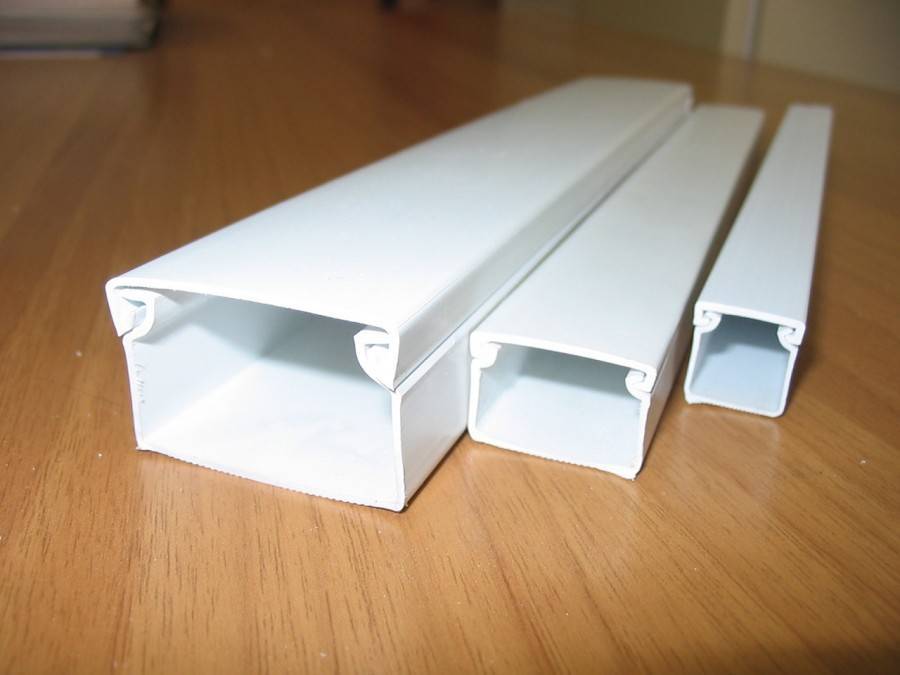

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

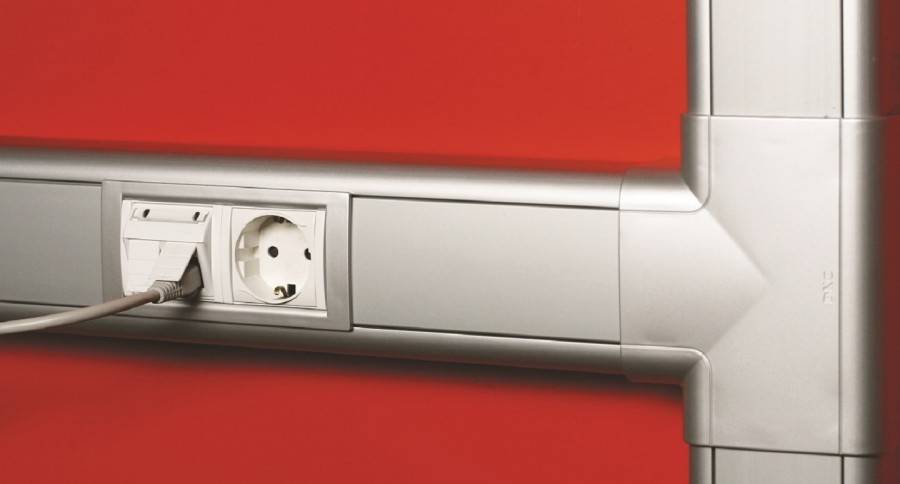

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

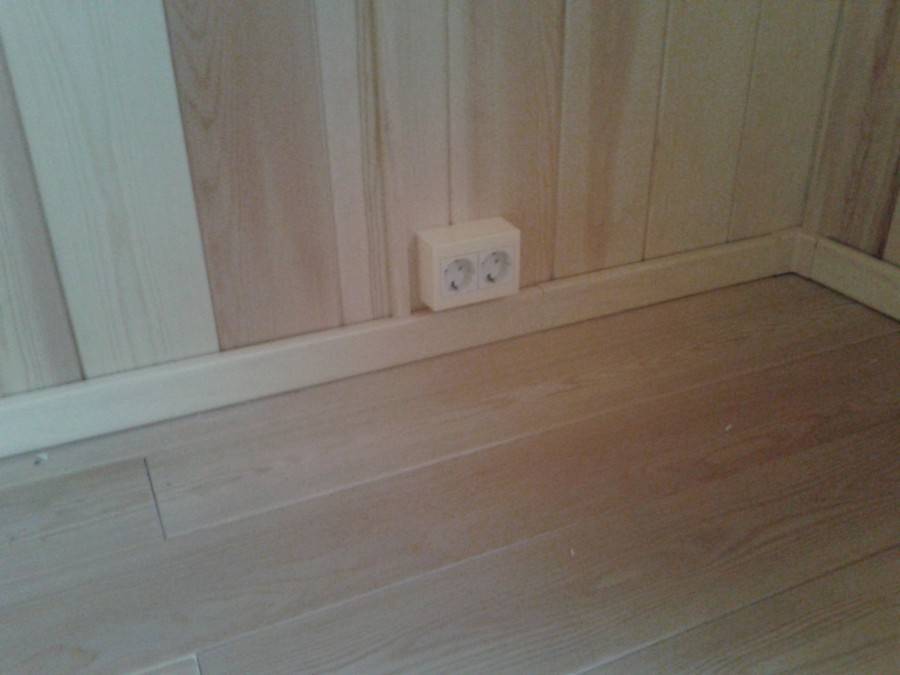

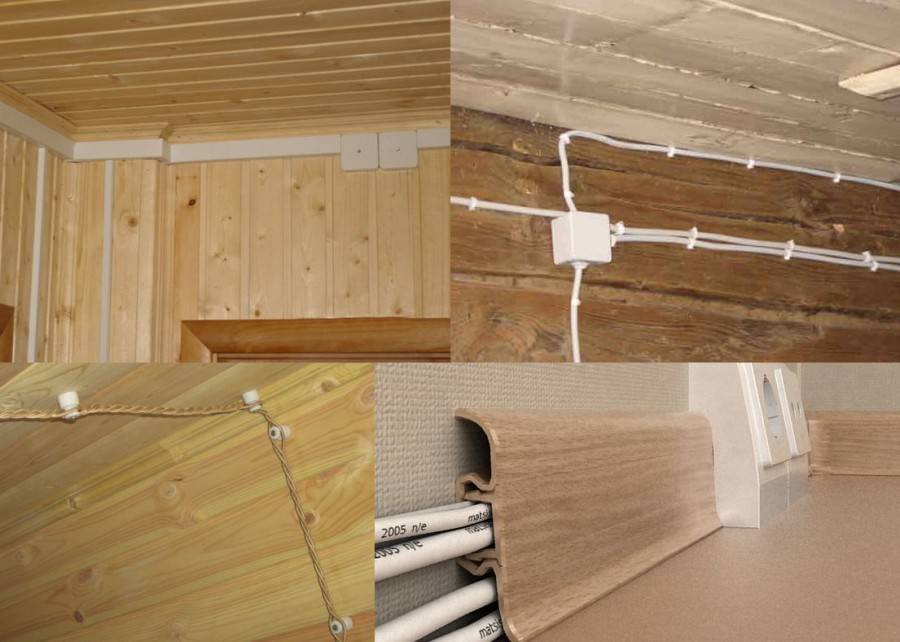

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

  • Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
  • Резиновые.
  • Гибкие цепи (так называемые траки).
  • Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Как закрепить кабель канал на бетонную стену

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Виды кабельных каналов

Для классификации кабель канала используется несколько критериев:

  1. Размер. Существуют небольшие изделия для прокладки одного провода небольшого сечения или коробы больших размеров, рассчитанные чтобы закрепить на стене до восьми проводников различного сечения;
  2. Материал изготовления. Выпускают алюминиевые, стальные и пластиковые конструкции. Для монтажа внутри помещений более востребованы пластиковые модели, а крепление стальных и алюминиевых коробов чаще используется при прокладке электропроводки по фасаду дома;
  3. Месторасположение. Крепление кабель канала может производиться в нескольких местах. Конструкция изделия максимально адаптируется в зависимости от места установки. Различают плинтусные, парапетные, магистральные и напольные модели.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

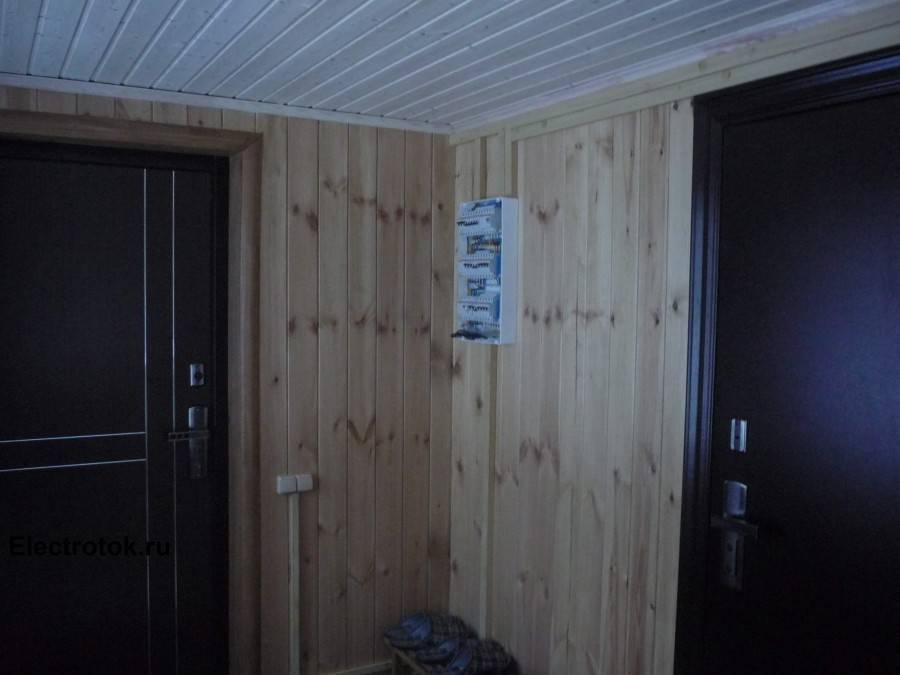

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

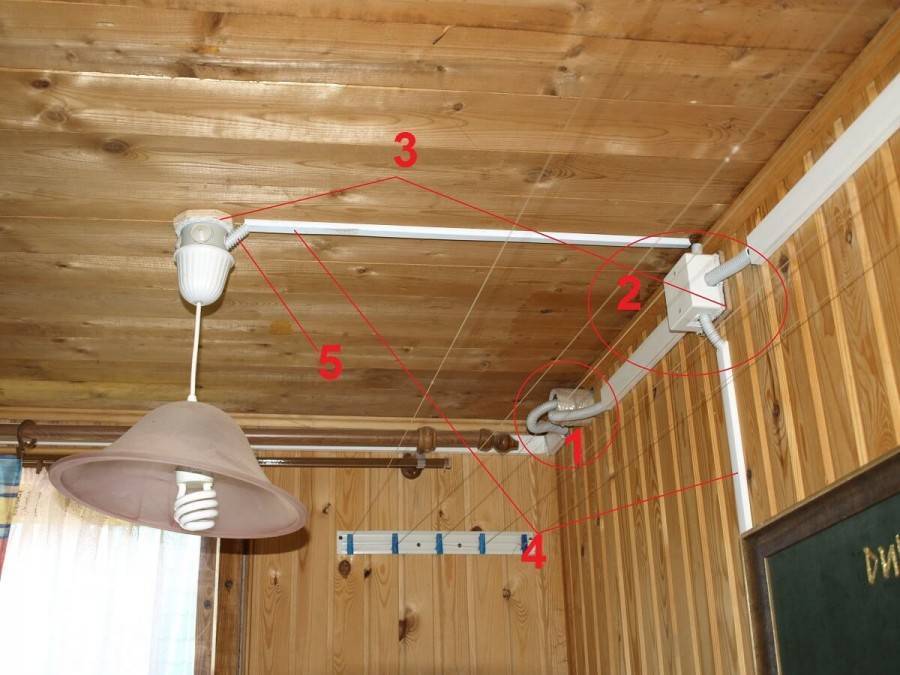

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

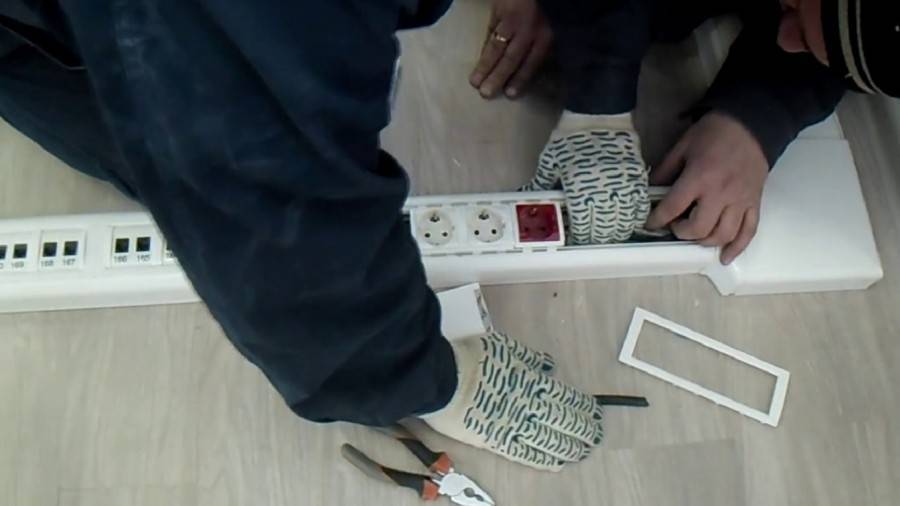

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер12*1215*1016*1620*1025*1625*2530*1040*16
Кол-во в упаковке100100708042305024
Кол-во в упаковке200200140160846010048
Размер40*2540*4060*4060*6080*4080*60100*40100*60
Кол-во в упаковке161220121512129
Кол-во в упаковке3224402430242418

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Прокладка кабеля в коробе

Материал

Этот материал широко используется при проведении ремонтных работ, и пользуется популярностью благодаря:

  • невысокой стоимости;
  • простоте монтажа;
  • эстетичному внешнему виду;
  • разнообразию видов;
  • быстрому и легкому доступу к проложенных в них материалах.

Кабель-каналы или короб кабельный можно разделить на следующие группы:

  • металлические короба;
  • пластиковые.

Характеристика видов кабель каналов

Существуют такие виды металлических кабель-каналов:

  • открытые (с отверстиями);
  • глухие или закрытые (без отверстий);
  • угловые (внутренний угол и внешний);
  • тройниковые (для разветвления проводки).

Способы прокладки кабеля в металлических коробах (СНиП 3.05.06-85):

  • пучками. При этом расстояние между пучками должно быть 20 мм;
  • рядами. Расстояние между проводами должно быть 5 мм;
  • пакетами. С промежутком 20 мм;
  • многослойный способ. Без промежутков и расстояний.

При проведении работ на улице, вне помещений следует помнить следующее:

  • если температура на улице до -15°С, предварительный нагрев кабеля не требуется;
  • при температуре от – 15°С до – 40°С перед укладкой кабель необходимо предварительно прогревать, чтоб избежать деформации изоляции;
  • свыше – 40°С проводить монтажные работы запрещено.

В открытом пространстве следует использовать металлические короба с крышкой, для более быстрого доступа. В закрытых же пространствах допустимо использовать цельные, неразъемные короба.

Монтаж кабель-каналов

Крепятся металлические кабель-каналы с помощью дюбель-гвоздей, реже с применением пластиковых дюбелей. Здесь необходимо учитывать массу прокладываемого кабеля. Стена, где производится монтаж должна быть ровной, без выпуклостей, чтобы избежать перегибов металлического изделия.

В короб из металла прокладывают силовой электрический кабель для внутренней прокладки мелкого и среднего сечения, телефонный кабель, контрольный, кабель для видеонаблюдения и охранно-пожарной сигнализации.

Пластиковые кабель-каналы более легкие и способны выдерживать минимальную нагрузку веса прокладываемого кабеля. Поэтому в них зачастую протягивают силовой кабель мелкого сечения, оптико-волоконный кабель, телефонный кабель для местной связи, кабель для сигнализации.

Делятся пластиковые короба для электрического кабеля на:

  • напольные;
  • настенные;
  • в виде плинтуса.

Кабель-каналы из пластика, как правило, имеют секции, в которые закладывают кабель. Существуют односекционные и двухсекционные кабель-каналы. На этом этапе современное производство освоило выпуск многосекционных изделий, что позволяет монтаж кабеля различного назначения.

Пластиковые короба чаще всего используются внутри помещений, так как они подвержены перепадам температуры. Профиль короба крепится к потолку или стене, затем осуществляется укладка кабеля, провода и закрывается изделие быстросъемной крышкой. В качестве крепления используют пластиковые дюбеля, саморезы или винты. Если основание стены или потолка деревянное, то можно обойтись только саморезами. Шаг крепления составляет примерно 50см.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
