Назначение и устройство коробки уравнивания потенциалов

Реальные примеры появления опасного потенциала в городской многоэтажке

Изначально вся система заземления в новом жилом здании исправна и работает в штатном режиме. Иначе здание просто не примут в эксплуатацию. Но вот проходят годы, у кого-то из жильцов начинается ремонт, на первом этаже, к примеру, появляются учреждения, а то и все здание начинают реконструировать. Опасное напряжение на металлических элементах в квартире может появиться в таких распространенных случаях:

1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Характеристики

Шина дополнительного уравнивания потенциалов ШДУП У4 имеет другое название — коробка ШДУП и используются для защитной функции в комплексах жизнеобеспечения методом уравнивания потенциалов. Согласно требованиям п. 7-1/1988 ПУЭ к системе ШДУП обязаны присоединяться все легкодоступные к касанию токопроводящие элементы электрооборудования, сторонние проводящие элементы и 0-провода всех устройств, включая электророзетки. Для ванных/душевых комнат такая схема считается обязательной и может предусмотреть, подсоединение посторонних проводящих элементов, находящихся вне квартиры. Шина ШДУП производится согласно требованиям ТУ 3431-008/2006.

Технические данные ШДУП в электросетях до 0.4 кВ:

• Площадь сечения шины не меньше — 9.0 мм2.
• Предельное число соединений, не менее — 6 ед.
• Площадь сечения провода, подключаемых устройств — 1.5-6.0 мм2.
• Размеры — 87.0×87.0×45.0мм.
• Корпус — пластмассовый.
• Ввод/вывод проводов происходит сквозь отверстия в боковых стенах.
• Установка — вертикальная/ горизонтальная.

Вам это будет интересно Как соединять конденсаторы

Шина дополнительного уравнивания потенциалов ШДУП (коробка ШДУП)

Шина дополнительного уравнивания потенциалов ШДУП (коробка ШДУП)

ЦЕНА на шины ШДУП>>>

Цена на Шина ШДУП указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Шина ШДУП могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Шина ШДУП является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Шина ШДУП можно отправив отдельный запрос на почту Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве , Московской области и отправка в регионы России.

Шина дополнительного уравнивания потенциалов ШДУП предназначена для выполнения системы дополнительного уравнивания потенциалов в сантехкабинах и кухнях жилых и общественных зданий путём создания надёжного электрического контакта между нулевым защитным проводником (РЕ-проводником), групповой электрической розеточной сети данного помещения и доступными одновременному прикосновению сторонними проводящими частями: в сантехкабинах — трубами холодного и горячего водоснабжения и корпусом ванны; в кухнях — трубами холодного и горячего водоснабжения, отопления, газоснабжения, а также открытыми проводящими частями стационарного электрооборудования, подключенного к электрической сети по постоянной схеме, например, гидромассажных, нагревательных, вентиляционных, душевых и др. установок.

Шина дополнительного уравнивания потенциалов ШДУП производится в соответствии с ТУ 3431-008-33874352-2006

Сертификат № РОСС RU.АИ50.В01607.

Шина ШДУП предназначена для применения в электрических сетях напряжением не выше 0,4 кВ.

Технические характеристики:

Сечение шины, мм2, не менее

10
Количество присоединений, не менее	6+1
Сечение присоединяемых проводников, мм2	1,5…6
Габаритные размеры, мм	100 × 60 × 40
Климатическое исполнение и категория размещения по ГОСТ 15150	У4
Группа механического исполнения в части стойкости к механическим внешним воздействующим факторам по ГОСТ 17516.1	М1

Шина ШДУП состоит из пластмассового корпуса с крышкой, шины с винтовыми зажимами опорного кронштейна.

Ввод и вывод проводников осуществляется через отверстия в боковых стенках.

Шина ШДУП может быть установлена в вертикальном или горизонтальном положении.

ЦЕНЫ от 16.01.2017

Наименование	Цена с НДС
Шина ШДУП 6 соединений (Стандарт)	165 руб.
Шина ШДУП 12 соединений	182 руб.
Шина ШДУП влагозащищенная	283 руб.

Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции. Звоните!!! (мнгк),, 740-42-64, 973-65-17

Для чего нужно выравнивать потенциалы

Прежде чем подробно рассматривать данную систему, следует разобраться с понятиями электрического потенциала и тока. Их физические свойства наглядно видны на примере обычного проводника. Когда он находится в состоянии покоя, все заряженные частицы – положительные и отрицательные – равномерно заполняют его внутреннюю структуру.

Каждый источник тока имеет на одном из полюсов недостаточное количество электронов, а на другом – избыточное. При подключении к нему проводника, все электроны, находящиеся внутри, станут перемещаться в определенном направлении с целью выравнивания этого недостатка и избытка. Такое движение называется электрическим током, а разница в электронах известна как положительный и отрицательный электрический потенциал.

При неизменной разнице потенциалов движение электронов будет происходить в одном направлении, поэтому ток считается постоянным. Если же наблюдается частая смена мест положительного и отрицательного потенциалов, то такой ток будет называться переменным. В домашней сети такие изменения происходят 50 раз в секунду, то есть частота переменного тока составляет 50 Гц.

Все проводники, по которым протекает электрический ток, защищены изоляцией, исключающей любые контакты с окружающими предметами. Это касается всех металлических элементов, деталей и конструкций, обладающих нулевым электрическим потенциалом, по которым не должен течь ток. В идеальном варианте все они работают автономно и не представляют опасности для окружающих.

Однако довольно часто возникают ситуации, в квартире или в частном доме, связанные с утечками тока. Например, в результате аварии произошло соприкосновение токоведущего провода и батареи. В этом случае ток проникает во всю систему отопления, что приводит к изменению электрического потенциала металлического радиатора.

Подобная ситуация может привести к различным вариантам дальнейшего развития событий:

• Человек стоит на полу в обуви, не проводящей ток. В этом случае ничего не произойдет, и поражения током не будет.
• При нахождении на заземленном полу, человек неизбежно получает удар током. Для подобных ситуаций предусмотрено УЗО – устройство защитного отключения.
• Человек стоит на изолированном полу, одновременно касаясь металлической трубы и батареи, находящейся под напряжением. Каждая из этих конструкций обладает разным электрическим потенциалом и ток начнет протекать через тело. Именно в этот момент человек получает электротравму. Для борьбы с этим явлением и предусмотрена система для выравнивания потенциалов.

С этой целью все типы элементов из металла и защита приборов и оборудования, которые не должны быть под напряжением, соединяются в единую цепь. При возникновении аварийной ситуации все они будут иметь одинаковый потенциал

Даже, если напряжение составит 220 вольт, удара током не произойдет, важно, чтобы под ногами человека была изолированная поверхность

Особенности установки схемы в квартирах

Учитывая их высокую компактность и отсутствие лишнего пространства, установка коробки с шиной может быть выполнена в следующих местах:

• непосредственно в ванной, рядом со светильником;
• в санузле, её можно скрыть за обшивкой труб.

При монтаже системы выравнивания потенциалов в квартире, необходимо учитывать важную особенность. Ведь согласно современным требованиям, проходящий между этажами стояк с трубами оснащается заземляющей металлической полосой шириной 50 мм, либо оцинкованной проволокой сечением не менее 6 мм. Таким образом отдельно осуществляется заземление и выравнивание потенциалов, что существенно надёжнее и эффективнее.

Схему в этом случае необходимо организовывать следующим образом:

1. Устанавливается распределительная коробка с колодкой.
2. Затем от каждого прибора и металлического предмета к коробке прокладывается индивидуальный провод.
3. Отельный провод монтируется по стене и потолку от электрощита до шины.
4. Проводники тщательно прикручиваются к колодке болтами.
5. Затем при помощи медного провода сечением 6 мм шина подключается к заземляющей пластине или проводнику межэтажного стояка.

Для подключения светильников, розеток, выключателей и металлических предметов необходимо использовать медный провод с сечением 4 мм. Для соединения распределительного щитка — до 6 мм. Подключение труб отопления выполняется при помощи специальных хомутов. Рекомендуется использовать оцинкованные хомуты — они невосприимчивы к коррозии и отличаются длительным сроком эксплуатации.

Организовав систему выравнивания потенциалом, можно тем самым обеспечить свою безопасность, минимизировав риск поражения электрическим током.

Причины использования выравнивания потенциалов

Для начала следует определиться, что же может вызвать разность потенциалов. Она возникает в следующих случаях:

• при появлении статического электричества;

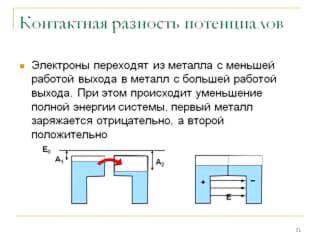

• при различиях в структуре металлических изделий;
• при высоком атмосферном напряжении (например, при грозе);
• под действием блуждающих токов.

Особую опасность представляют утечки электротока из проводов, замыкание их на корпус электроприборов. Обычно такую картину можно наблюдать в ванной, когда при прикосновении к металлическим трубам человека может ударить током. Происходит это в основном из-за повреждённой изоляции проводов, в результате чего, в проходящих в непосредственной близости водопроводных трубах, возникает разность потенциалов.

Обезопаситься от удара электротоком можно как раз при помощи выравнивания потенциалов. Для этого все металлические части корпусов бытовой техники, электрооборудования и приборов, труб водоснабжения и отопления соединяются с применением специальных проводников. Это позволяет выровнять их электрический потенциал до одинакового значения, что исключает возможность поражения током при прикосновении к ним.

Кроме этого, одним из обязательных условий является организация эффективного заземления. При его наличии металлические предметы и корпусы техники должны быть объединены с проводами, с последующим их подключением к общей шине земли, совместно с распределительным щитом.

Если заземление отсутствует или не выполняет должным образом свои функциональные задачи, то при сочетании ряда факторов поражения человека электрическим током неизбежно.

Стоит отметить, что действующие нормы строительства и безопасности обязывают строительно-монтажные организации при возведении многоквартирных домов обустраивать системы выравнивания потенциалов и защиты от поражения током путём заземления.

Но чтобы исключить риск повреждения соединяющих элементы цепи проводников (что часто случается при ремонте в квартирах) рекомендуется дополнительно организовать конструкцию, обеспечивающую выравнивание.

В частных домах решение о построении такой системы целиком ложится на плечи владельца. Но из соображений безопасности рекомендуется осуществить её монтаж.

Основная СУП

Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.

Основные составляющие СУП:

• Заземляющий контур.
• Провода РЕ.
• Главная заземляющая шина.

Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:

1. Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
2. Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
3. В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.

Необходимость дополнительной СУП и ее основные элементы

Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:

1. Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
2. Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.

Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.

Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.

В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки. Было немало случаев, когда крепление не обеспечивало надежного контакта.

Рис 4. Внешний вид коробки для уравнивания потенциалов

Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.

Монтаж выравнивающей коробки

Перед тем как устанавливать коробку для выравнивания потенциалов, требуется составить схему подключения. Она позволяет не допустить грубых ошибок в процессе монтажа и определить наиболее подходящее месторасположения. Устройство должно быть расположено таким образом, чтобы к нему имелся лёгкий доступ.

Установку следует начинать с прокладывания заземляющего проводника от основной шины до уравнивающей коробки. Затем необходимо закрепить коробку. На этапе строительства здания её легко расположить в полой или сплошной стене, если же монтаж осуществляется уже в готовом помещении, то корпус КУП придётся монтировать открытым способом. После закрепления коробки можно переходить к подключению следующих деталей:

1. Труб горячей и холодной воды.
2. Канализационной трубы.
3. Корпуса ванны (если она металлическая, а не акриловая).
4. Отопительного радиатора в ванной комнате.
5. Короба металлической двери.
6. Экрана тёплого пола.
7. Решётки вентиляции.

Перед соединением металлических деталей их поверхность следует тщательно зачистить. Это необходимо сделать для обеспечения максимально надёжного контакта и более эффективной работы всей системы. Если вместо металлических трубопроводов в доме используются пластиковые трубы, то для их соединения применяются специальные диэлектрические вставки, равномерно установленные по всему контуру системы выравнивания потенциалов.

Провода, которыми будут соединяться составляющие системы выравнивания, должны проходить по заранее продуманным трассам. От каждого проводника по радиальной траектории к коробке должен быть проложен отдельный кабель. Коробку также нужно соединить с розетками и кабелями с помощью заземляющих кабелей.

Несмотря на то что коробка ШДУП выполняет важную защитную функцию, она не может быть установлена повсеместно. Исключения составляют дома старого фонда, в которых заземление реализовано по схеме TN-C, когда используется объединённый PEN-проводник. Если в таком случае произойдёт обрыв нулевого провода, то выравненные потенциалы создадут опасность электротравм в домах, где КУП отсутствует.

Исправить ситуацию поможет переход на заземляющую схему TN-C-S. Она реализуется путём раздвоения PEN-проводника, находящегося в распределительном щитке, на отдельные PE и N кабели. Их присоединяют к заземлительному контуру и подключают с помощью медного проводника к основной шине, отвечающей за заземление.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Причины и опасность

Прежде чем устранять разность потенциалов, нужно выяснить, что является основными причинами ее появления. Провоцирующие факторы:

• образование статического электричества;
• регулярное воздействие на предмет блуждающих токов;
• высокое атмосферное давление (подобные явления часто наблюдаются, когда на улице гроза).
• структурные изменения в металлических конструкциях и деталях.

Особую опасность в себе несет утечка электротоков из жил проводки, замыкание на корпусах бытовой техники и прочих электрических приборов. Чаще всего подобное явление можно встретить в ванной комнате — прикоснувшись к влажному крану или трубе, можно получить удар током. Происходит это чаще всего из-за разрушения изоляционного слоя или нарушения целостности проводов. Эта и подобные ситуации могут привести к негативным последствиям, например:

• Человек стоит на полу и в этот момент касается батареи или трубы, которая, как выясняется позже, находится под напряжением. Каждая поверхность, которой касается человек, имеет разный потенциал, следовательно, ток начинает проходить через его тело. Результат – получение электротравм разной степени тяжести.
• Если поверхность пола была не изолированная, а заземленная, человека тоже неизбежно ударит током.

Чтобы в будущем предупредить появление опасных ситуаций, следует в единую цепь соединить все оборудование и приборы, которые не должны быть под напряжением. В таком случае при развитии нештатных ситуаций все поверхности будут иметь одинаковый электрический потенциал.
