Способы крепления косоура к лестнице своими руками

Изготовление лестницы

Во время работы следует соблюдать определенную последовательность. При этом понадобится выполнить определенные условия. Алгоритм действий довольно прост:

  • сначала режут заготовки;
  • затем выполняют кобылки;
  • при помощи сварочного аппарата соединяют опорные уголки;
  • устанавливают косоуры;
  • приваривают ограждение и ступеньки;
  • выполняют шлифовку;
  • грунтуют и красят готовое изделие.

Из уголков необходимо изготовить кобылки. Так называются крепления для ступеней

Во время этой работы очень важно не ошибиться. При появлении перекосов лестница будет испорчена

Кобылки следует выполнять одинаковыми. Их располагают зеркально относительно друг друга.

Изготовления кобылок представляет собой достаточно простое занятие. Сначала необходимо вырезать выборки и состыковать уголки друг с другом. В результате получаются Г-образные элементы. Для данной лестницы понадобится 14 пар подобных элементов.

Поперечная перекладина делается из уголка. Ее можно усилить, если приварить небольшие косынки. Их монтируют снизу ступени в направлении косоура. По ребру трубы выполняется разметка, которая позволит правильно приваривать кобылки. Затем необходимо приставить один косоур с кобылками к другому и перенести разметку. Таким образом можно получить точность геометрии каждого элемента.

Совет! Если ширина металлической лестницы более 120 см, лучше провести монтаж третьего косоура посредине конструкции.

При стандартной ширине 90 см такого усиления не понадобится. Затем необходимо приварить кобылки ко второму косоуру. Нижний конец каждого косоура соединяется с опорной платформой. Обычно она монтируется в бетонное основание. Верхние концы косоуров крепят к перекрытию. Выполняется соединение при помощи стальных анкеров. Кобылки следует еще раз проверить по уровню.

На завершающем этапе ступени соединяют с кобылками при помощи сварочного аппарата. Их можно укрепить болтами. Верхнюю ступень монтируют в незначительном промежутке от стены. Ограждение приваривают к лестнице так, чтобы ее ширина не уменьшилась.

Каждый элемент конструкции в тех местах, где проводилась сварка, должен быть отшлифован. Необходимо полностью устранить заусенцы, зазубрины и швы. Затем щеточкой следует смести все металлические частицы, которые остались. Лестницу необходимо прогрунтовать, а потом окрасить в выбранный цвет. Ступени из дерева монтируются после полного высыхания краски.

Декорировать лестницу различными элементами следует на этапе отделки всего дома. Какой бы простой ни казалась работа по установке металлической лестницы, она требует внимательного подхода. Если сварочные работы выполнены максимально качественно, конструкция будет служить довольно длительное время. Сохранить металлические элементы поможет нанесение антикоррозийного покрытия.

Если каркас будет выполнен прочным и надежным, спустя время его можно отделать не только деревом, но и плиткой. Материалы выбираются в соответствии со вкусом хозяев дома. Если даже во время завершения каркаса конструкция будет смотреться громоздко и непривлекательно, после отделки она приобретет совершенно иной вид.

Виды косоуров, классификация

являются опорой будущих ступеней лестницы, при этом дублируют их шаг и промежутки. Дублирование позиций заключается в параллельном расположении опорных элементов или в расположении соответствующих точек (гнезд). Конструктивно балки опоры подразделяются на:

  1. Прямые – односоставные ровные с накладками (вырезами) для ступеней.
  2. Ломаные – состоят из элементов, подобных прямым, но имеют повороты, как правило под 90 градусов, с выведением площадок и без.
  3. Винтовые — выполняются в спиралеобразной форме. Физическая привязка идет к единой оси, которой может являться центральный . В отдельных конструкциях при должном усилении эта ось условная.

Под площадками понимается широкая горизонтальная поверхность, позволяющая обыграть лестничный поворот так, чтобы следующий лестничный марш смог выйти на заданную точку сверху (пол второго этажа, новая площадка), сохранив пропорции и параметры вертикального угла наклона. Их основу также поддерживают балки, нередко усиленные стенными упорами, подвешивающими элементами или привязкой к жесткой вертикали (рис.2).


Рисунок №2: Лестница на спаренных косоурах с усиленной опорой площадки.

Материалы, используемые для создания косоура, подбираются исходя из предполагаемой нагрузки лестницы и стилистических предпочтений. Варианты:

  • цельное дерево (бревно, доска, брус);
  • металл (двутавр, металлопрофиль, профилированная прямоугольная труба);
  • плотные полимерные материалы (металлопластик, композитные пластики с содержанием древесного волокна);
  • железобетон (фабричные и самодельные элементы);
  • композитные материалы (полимер/металл, дерево/металл, др.).

Чаще используются элементы из дерева или металла ввиду соотношения дешевизны и надежности. Комбинирование материалов применяется в сложных сборках, оно необходимо для решения визуализации нестандартного проекта лестницы.

Железобетонные массивные конструкции закладываются, в основном, на этапе отделочных работ. под них, из-за большого веса, рассчитывается при проектировании дома и устанавливается параллельно закладки фундамента.


Рисунок №3: Лестница на железобетонном винтовом косоуре.

Выбираем материал

Выбрав вид лестницы, необходимо рассчитать ее параметры. Владельцы двухъярусных домов в основном предпочитают деревянные лестницы, соединяющие первый и второй этажи. Сегодня на рынке имеется большой выбор готовых конструкций. Тем не менее, если точно придерживаться инструкции, ее можно создать самостоятельно.

В этом случае качество вашего сооружения будет зависеть от материалов, которые вы выберете для его изготовления. Безусловно, натуральное дерево является лучшим вариантом, однако некоторые элементы конструкции изготовленные из ДСП, также прекрасно вписываются в общих дизайн лестницы. Кроме того, используя искусственный материал, вы сможете сэкономить свой бюджет. Теперь мы подумаем, какие доски нужны для лестниц?

Универсальная металлическая лестница на одном косоуре

Смелый во всех отношениях вариант, выполненный на одном креплении. Реализовать его можно только в том случае, когда не планируется значительная нагрузка на конструкцию. Помимо этого, учитывать необходимо геометрию лестницы. Если за одним поворотом следует еще несколько, то существует необходимость в двух и более косоурах.

Внимание также обращается на физические параметры стен. Если таковые не позволяют сделать вывод об их прочности, то лучше остановиться на варианте с двумя железными фиксаторами

Есть еще несколько советов от опытных строителей:

  1. Сборная конструкция – универсальный вариант, позволяющий даже при множестве внешних отрицательных факторов. Подобно кубикам конструктора, все выстраивается в свободном порядке.
  2. Если отказаться от первоначальной задумки желания нет, то качественно сделать 1-косоурную лестницу можно следующим образом. Крепление к стене производится в 4-5 точках при помощи металлических штифтов.
  3. Для домов с малышами и 4-ногими любимцами подойдут забежные конструкции. Суть их скрывается в названии. По ним можно в буквальном смысле бегать.

Единственным ограничением является требование о наличие большого свободного пространства.

Способы крепления ступеней к косоуру

Крепить элементы конструкции к балке можно несколькими способами, а именно:

  1. На выпиленную проступь.
  2. На больца.
  3. На стальную опору.
  4. На кобылку.

Перед началом работы стоит определиться с тем, из какого материала будет сделана балка. Для этого можно использовать дерево или металл. При этом стоит помнить о том, что лестница должна выгодно вписываться в интерьер помещения.

На выпиленной проступи

Здесь ступень крепят на выпиленную балку. Для этого мастеру лучше использовать саморезы или столярный клей со шкантами.

В данном видео вы узнаете, как крепить ступени:

На кобылке

На балку косоура устанавливают специальный упор. Он необходим для обеспечения основания для ступени. Кобылку крепят, используя саморезы или винты, опираясь на особенности лестничной конструкции.

На стальной опоре

Если опору изготавливали из стали, элементы крепят на деталь, закреплённую, в свою очередь, на балку болтами или саморезами. Сама опора может быть изогнутой или прямой.

На больца

Этот элемент выглядит как опорная ножка небольших размеров. Именно она и служит основанием для крепления ступеней. Способы крепежа стоит выбирать в зависимости от ситуации. Чаще всего это саморезы или болты.

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

  1. Опорный блок под ступенькой закрепляется на тетиве.
  2. Железная скоба под ступенькой привинчивается к тетиве.
  3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
  4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

  1. Необходимо начать с подготовки чертежей лестницы.
  2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
  3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Тетива

Лестница является неотъемлемой частью дома, состоящего более чем из одного этажа. Объединение двух этажей дома возможно при использовании следующих конструкций: винтовых, на больцах или маршевых. Особо частым вариантом выбора становятся именно маршевые лестницы. Они, скорее всего, лучше подойдут вам в экономическом плане, учитывая поставленные цели, а также они довольно просто монтируются и надёжны. Пролёты маршевых лестниц между этажами могут монтироваться тетивах.

Что такое тетива?

Тетива является несущей частью лестничного марша, такую же роль играет и косоур. Найти отличие между этими способами крепления ступеней достаточно легко

Нужно лишь обратить своё внимание на вид конструкции сбоку. Если вы видите торцы ступеней, то это косоур

У лестницы на тетиве ступени расположены внутри, поэтому торцы не видны .

Центральная функция тетивы – опорная. Проступи и подступени крепятся непосредственно на нее. От расчёта параметров тетивы будет зависеть функционал и надёжность всей конструкции. Тип тетивы выбирается с учётом возможной нагрузки, частоты пользования лестницей, дизайна помещения.

Для чего нужна тетива?

Центральным элементом опоры для лестничного марша служит тетива, в которую ступеньки врезают сбоку, а не накладывают сверху, как у косоура. Опорной балке необходимо иметь высокие параметры прочности, по этой причине для её создания берут цельный древесный массив или металлические профиля. Отличительной чертой крепления ступеней в тетиве является выпиливание во внутренних поверхностях пазов или прикрепление опорных брусков — щёк. В результате лицевая сторона у тетивы более привлекательна, чем у косоура.

Именно утонченный и привлекательный вид является важным критерием в выборе лестницы на тетиве. Они также могут быть маршевыми прямыми, с площадками или забежными ступенями, винтовыми.

Изготовление тетивы

Выше уже упоминался основной способ изготовления тетивы — выборка пазов для установки и фиксации ступеней. В этом случае толщины 40 мм для тетивы, в отличии от косоура, уже недостаточно, так как необходимо обеспечить достаточную опору. По этой причине деревянные версии тетивы имеют толщину от 50 мм, а чаще происходит отказ от дерева в пользу металла, что позволяет визуально облегчать конструкцию.

В тоже время при изготовлении лестницы с тетивой необходимо обеспечить жесткость конструкции, чтобы параллельные балки тетивы не расходились. Для этого их стягивают между собой или фиксируют за счет степени и подступени.

При самостоятельном изготовлении от варианта лестницы на тетиве глубину паза часто уменьшают, но для увеличения опоры внутри тетивы крепят опорные бруски (50-60 мм) или сплошные щеки от ступени до ступени. Такая лестница оказывается массивнее варианта на косоуре.

Варианты крепления проступей тетивы

Преимущества использования тетивы в лестничной конструкции

Тетива является центральной опорой всего марша. Улучшить прочность конструкции можно использовав твёрдую несрощенную древесину и затяжки из металла. Преимуществами такого обустройства лестницы эксперты считают ряд причин таких как:

  • независимость в креплении балясин, которые крепятся на тетивы, а не на ступень;
  • надежность конструкции;
  • лёгкость в установке и ремонте изделия. Так при замене пролета имеется возможность, как удаления всего марша, так и его части;
  • износоустойчивость;
  • устойчивость к высоким нагрузкам, до 250 кг;
  • дополнительная защита стен от пыли и грязи;
  • при необходимости имеется возможность монтировать прямые и винтовые конструкции, с поворотом или закруглением.

При выборе основы лестницы необходимо определить важные моменты: самостоятельность изготовления, массивность, декоративность, просматриваемость ступеней. Варианты на металлическом каркасе с косоуром и тетивой практически равнозначны, а вот в деревянной реализации существенно различаются по внешнему виду, занимаемому месту и сложности изготовления.

Самостоятельно проще изготовить вариант с косоуром, но вариант с тетивой будет надежнее. Поэтому как обычно выбор за вами. В любом случае всегда можно обратиться за профессиональным изготовлением лестниц.

Пошаговая инструкция как сделать деревянную лестницу — заготовка деталей

Деревянная лестница своими руками может быть собрана из закупленных в магазине комплектующих или деталей, изготовленных собственноручно.

Понадобятся инструменты:

  • дрель;
  • шуруповерт;
  • ручной фрезер;
  • струбцина;
  • лобзик;
  • молоток;
  • угольник;
  • линейка;
  • тонкий карандаш.

Косоур

Для косоура потребуется доска или клееный брус толщиной 50-70 мм и шириной 250-300 мм. По продольному краю размечают гребенку для опирания ступеней с размерами, соответствующими расчету. Это удобно делать с помощью угольника или шаблона. Гнезда выпиливают лобзиком и сабельной пилой.

Чертеж деревянной лестницы на косоурах

Если нужно несколько одинаковых косоуров, остальные изготавливают по первой детали, служащей эталоном. Переносят на доски контуры заготовки и выпиливают гребни согласно разметке.

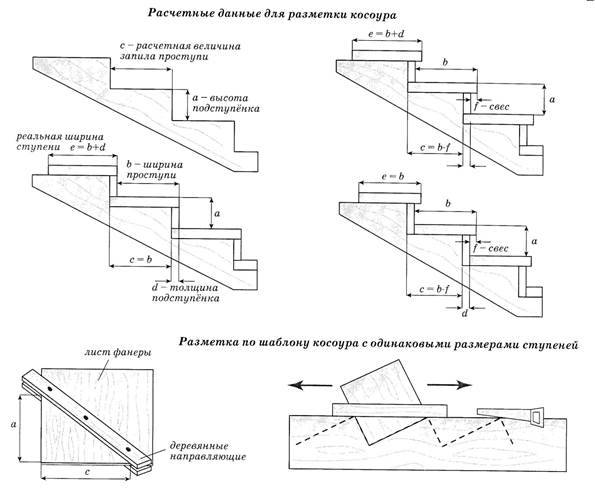

Разметка косоура

Чтобы не совершить ошибку, мастера рекомендуют новичкам не вырезать в брусе посадочные ниши, а приклеивать к его продольной стороне треугольники-кобылки. Их выпиливают по фанерному шаблону из доски толщиной 50 мм. Торцы заготовок шлифуют. Для каждой ступени нужно по две детали.

В продольной кромке косоура и треугольниках в месте крепления фрезой выбирают паз. Заготовки приклеивают по разметке составами на основе ПВА, полиуретана или смолы, устанавливая в углубления деревянные вкладыши. Для прочного сцепления детали скрепляют струбцинами. Можно применять дюбели из бука.

Крепление косоура к полу

Тетива

Тетиву изготавливают из цельного или клееного бруса. Размечают по шаблону расположение ступеней и подступенков. Вырезают пазы глубиной 15-20 мм фрезерным станком или ручным инструментом. От внешней кромки доски нужно отступить не менее 30-50 мм.

Пазы на второй тетиве делают в зеркальном отображении. Отверстия располагают перпендикулярно волокон древесины.

Для упрощения монтажа в тетивах выбирают удлиненные пазы, тогда ступени можно в них просто задвинуть. Еще легче выполняется сборка, если горизонтальные элементы устанавливают на металлические уголки. Необходимость в прорезке гнезд отпадает.

Ступени и подступенки

Для самостоятельного изготовления ступени понадобятся хорошо просушенные доски твердых пород толщиной 40 мм. Детали вырезают по шаблону с помощью циркулярной пилы. Торцы обрабатывают фрезером для кромок.

Если при сборке подступенок крепят в паз ступени, в ее нижней части выбирают углубление. При очень твердой древесине применяют шурупы со шкантами, стальные уголки с шипами, треугольные рейки. Детали можно устанавливать на металлические опорные ножки или стальные профили.

Ограждения

Для классических ограждений изготавливают опорные столбики-тумбы, балясины и перила. Если в домашней мастерской есть токарный станок, элементы для перил можно смастерить самостоятельно.

Минимальные размеры опорных стоек 100х100 мм. Они воспринимают нагрузку от всего пролета ограждения. Балясины можно сделать плоскими, круглого или квадратного сечения, украсить объемным орнаментом. Высота вертикальных элементов — не менее 90 см. Их крепят к ступеням или подбалясенникам.

На широких лестницах ограждение устанавливают с двух сторон на балясины. Иногда поручни прикрепляют к стене. В этом случае вертикальные опоры не монтируют.

Варианты исполнения косоуров

Теперь давайте подробнее рассмотрим, какие типы косоуров встречаются, и в каких случаях их обычно применяют.

Лестницы для дома по металлическим косоурам из нержавеющей стали

Одинарный косоур – его еще называют монокосоур. Располагается обычно по центру марша и имеет приваренные к нему монтажные площадки либо лепестки под установку ступеней.

Лестница металлическая по косоурам: опора смещена к внешнему краю

Также существую конструкции, в которых косоур смещается к наружному краю. Возможным это бывает только тогда, когда противоположный край примыкает к стене, к которой он крепится дополнительно на специальные болты либо консоли.

Лестницы по металлическим косоурам и площадки

Преимущество монокосоурной лестницы состоит в том, что она выглядит более легкой и на ее сооружение уходит меньше металла. Конструкция при этом получается очень прочной и красивой.

Металлические лестницы по косоурам: две балки

Двойные косоуры – классический вариант. Ступени имеют по две точки опоры, а сами элементы разносятся от их центра на равное расстояние. Выглядят такие конструкции более грузно, но надежность у них будет повыше.

Монолитные лестницы по металлическим косоурам

Благодаря тому, что элементы проходят у краев ступеней, к ним достаточно удобно присоединять систему ограждения. В случае монокосоура вязаться приходится непосредственно к ступеням, что в определенных ситуациях может быть ненадежным решением.

Конструкция с тройным косоуров

Лестницу с тремя и более косоурами внутри дома вы, конечно, не найдете, так как обычно ширина конструкций не превышает 1,2 метра. А вот на улице, где-нибудь на крыльце, весьма вероятно. Ставят дополнительный опорный элемент в качестве усиления под ступени, ширина которых превышает 2 метра.

Сами косоуры из металла могут иметь три вариации исполнения, с разной сложностью изготовления и формой:

Вариант на кобылках

  • Косоур с кобылками – в этом случае имеется мощная прямая балка, задающая всю прочность. На нее сверху привариваются уголки, высота и длина которых должны соответствовать параметрам будущих ступеней.
  • Кобылки могут быть сварены под углом 90 градусов, либо иметь скос внутрь ступени. Зависит от дизайнерской задумки и умения мастера.

Металлический косоур для забежной лестницы чаще делают ломаным

Ломаный косоур или гребенка – вариант, собирающийся из отдельных кусков чаще прямоугольной металлической трубы. Смотрится он менее массивно, чем предыдущий вариант, поэтому косоуры часто оставляют на виду, окрашивая их в нужный цвет.

Сборные лестницы по металлическим косоурам

Использоваться такой вариант может как для прямых, так и для криволинейных конструкций. Именно такими косоурами в подавляющем большинстве случаев оборудованы сборные металлические лестницы. Кстати, на нашем сайте совсем недавно вышел отличный материал про эти изделия – обязательно почитайте, если ищете себе подходящий вариант в дом.

Косоур для лестницы металлический с монтажными площадками

  • Третий вариант напоминает конструктивно кобылки, но вместо уголков на цельную балку или ломанный косоур навариваются площадки под всю ступень, либо расходящиеся в стороны опорные элементы.
  • Подобные лестницы смотрятся очень эффектно, но изготавливать их более хлопотно и долго.

В качестве материала под косоуры могут использоваться: швеллеры, двутавры, трубы прямоугольного и круглого сечения, металлические уголки.

Вот как все это выглядит:

Изготовление лестницы на косоурах

Узлы соединения ступеней для косоуров любого типа.

Чтобы смастерить лестницу на косоуре, необходимы:

  • доска (толщина – 4 см, ширина – 30 см);
  • трафарет (для разметки) – изготавливается из фанеры и реек;
  • кобылки;
  • шканты;
  • дрель;
  • молоток;
  • пилы по дереву;
  • клей;
  • шуруп, болты, шайбы, дюбеля;
  • шлифовочная машинка.

Конструкции деревянных лестниц на одном косоуре.

При изготовлении лестницы с забежными ступенями в итоге получаются косоуры различных размеров с обеих сторон. Для этого необходимо разметить каждую ступень в отдельности. При этом изменяется ширина проступи и угол наклона, а размеры подступенка остаются неизменными. После того как все разметки установлены, необходимо к внутренней стороне лестницы прикрепить ступени с зауженной проступью. Та же процедура проделывается и с внешней стороной, но устанавливаются проступи с широкой частью. В конечном варианте должна получиться лестница, где более крутой подъем с внутренней ее стороны. Однако визуально косоуры находятся в параллельном друг другу положении.

Для производства косоуров возможен вариант установки дополнительных элементов. Этими элементами могут выступать кобылки. Кобылки вытачиваются по форме треугольника, их следует установить непосредственно поверх продольной кромки косоура. Крепят кобылки к косоурам шкантами. Их устанавливают в прилегающие элементы пазов и укрепляют при помощи клея.

Подступенки и проступи скрепляют клеем и шурупами. Для этого подойдет способ впотай. Соединять эти элементы лестницы можно в паз, использовав дополнительную треугольную рейку. Для наибольшей надежности крепления подойдут различные деревянные нагели.

Если выбрана с косоуром по центру, то в итоге получится изящный атрибут интерьера. Его создают из бруса размером 34х20 см. Если лестница будет вспомогательной, то косоуры располагаются очень круто. В таком случае нижняя часть косоура монтируется к полу, верхняя – к балке, которая поддерживает всю конструкцию. Все крепления производят при помощи дюбель-гвоздей и болтов. Элементы косоура, напоминающие треугольник, выполняются при помощи трафарета. После чего все срезы и края деталей обрабатываются шлифовочной машинкой. После этого косоур вставляется на свое место, а именно крепится к полу и площадочной балке.

https://youtube.com/watch?v=LoGTu7I5E9c

Крепления производятся при помощи саморасклинивающихся дюбелей, шайб с болтами впотай.

Требования к изготовлению лестниц

Собственноручное изготовление лестницы требует повышенного внимания к расчетам и монтажу. Конструкция является фактором высокой опасности для домашних, поэтому разработан перечень правил, соблюдаемый при ее изготовлении:

  • На каждом этаже должен быть минимум один марш. Сделать его придется и согласно правилам пожарной безопасности;
  • Лестницу нужно хорошо освещать в самом начале и её конце;
  • По ширине марш основного типа составляет от 90 см до 1,2 метра, а вспомогательные его виды – от полуметра до 80 см;
  • Если у лестницы есть больше трех пролетов, обязательно нужно сделать перила до метра высотой. Тогда рука будет на них опираться с комфортом. Между балясинами шаг выдерживаться около 10 см;
  • Вырезать подступенок нужно от 15 до 20 см;
  • Ширина запила подступенка составляет 24-30 см;
  • В основном марше уклон выдерживается от 24 до 45 градусов, а 60-градусные конструкции допустимы только в подвалах или в чердачных помещениях;
  • Все двери, которые открываются на лестницу, влияют на ширину полотна у входа с учетом размера ног владельца. Проем считают так, чтобы рука при открытии не должна задевать косяк.

Устройство лестниц на металлических косоурах

Рассмотрим Устройство лестниц на металлических косоурах. Они монтируются на балках из швеллера (100-200 мм) или двутавра (100-200 мм) с толщиной стенок не менее 8 мм. К верхней наклонной поверхности приваривают или прикручивают гребни с размерами, соответствующими высоте и ширине ступеней.

К гребням, в свою очередь, прикручивают деревянные ступени или подступенники либо приваривают металлические рамы, изготовленные из уголка 45х45 мм.

Ограждения металлических лестниц выполняют главным образом из арматуры, прута, трубок, гнутого металлопроката или из деталей декоративного литья. Приведем способы крепления оснований стоек и оснащения их перилами.

Сборная бетонная лестница по металлическим косоурам выполняется собственными силами на стройплощадке. Косоуры привариваются к площадочным балкам либо соединяются с помощью болтов. Площадки на данном типе лестниц выполняются из готовых железобетонных плит или заливается монолитная плита, опирающаяся на площадочную балку.

Расценки на монтаж сборных бетонных ступеней по стальным косоурам

ТЕРм- 38- 01- 002- 01Изготовление балок и косоуров. МОНОРЕЛЬСЫ, БАЛКИ И ДРУГИЕ АНАЛОГИЧНЫЕ КОНСТРУКЦИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ, СБОРКА С ПОМОЩЬЮ КРАНА НА АВТОМОБИЛЬНОМ ХОДУНР=66% (НР = 228 руб.)СП=65% (СП = 225 руб.)

ТЕР- 09- 03- 002- 12 УК ТЕР ИЗД.3 ТБ7 П7 Козп=1,15 Кэм=1,15 ОП П1.9.16; ПРИЛ.9.3 П2 Козп=1,1МОНТАЖ БАЛОК, РИГЕЛЕЙ ПЕРЕКРЫТИЯ, ПОКРЫТИЯ И ПОД УСТАНОВКУ ОБОРУДОВАНИЯ МНОГОЭТАЖНЫХ ЗДАНИЙ ПРИ ВЫСОТЕ ЗДАНИЯ ДО 25 М (НА ТЕРРИТОРИЯХ ДЕЙСТВУЮЩИХ ПРЕДПРИЯТИЙ, ИМЕЮЩИХ РАЗВЕТВЛЕННУЮ СЕТЬ ТРАНСПОРТНЫХ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ И СТЕСНЕННЫЕ УСЛОВИЯ ДЛЯ СКЛАДИРОВАНИЯ МАТЕРИАЛОВ) — ПО ЖЕЛЕЗОБЕТОННЫМ И КАМЕННЫМ ОПОРАМКэм=1,3 Кзпм=1,3 (Поправка на рыноч.стоим.)НР=90% (НР = 383 руб.)СП=85% (СП = 362 руб.)

ТЕР- 13- 03- 002- 04 ОП П1.13.7 Козп=1,1ОГРУНТОВКА МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЕЙ ЗА ОДИН РАЗ ГРУНТОВКОЙ ГФ- 021 (РУЧНЫМ СПОСОБОМ)НР=90% (НР = 32 руб.)СП=70% (СП = 25 руб.)

ТЕР- 07- 05- 015- 01 УК ТЕР ИЗД.3 ТБ7 П7 Козп=1,15 Кэм=1,15УСТРОЙСТВО ЛЕСТНИЦ ПО ГОТОВОМУ ОСНОВАНИЮ ИЗ ОТДЕЛЬНЫХ СТУПЕНЕЙ ГЛАДКИХ (НА ТЕРРИТОРИЯХ ДЕЙСТВУЮЩИХ ПРЕДПРИЯТИЙ, ИМЕЮЩИХ РАЗВЕТВЛЕННУЮ СЕТЬ ТРАНСПОРТНЫХ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ И СТЕСНЕННЫЕ УСЛОВИЯ ДЛЯ СКЛАДИРОВАНИЯ МАТЕРИАЛОВ)Кэм=1,3 Кзпм=1,3 (Поправка на рыноч.стоим.)НР=155% (НР = 3351 руб.)СП=100% (СП = 2162 руб.)1,53

100М СТУПЕНЕЙССЦ01- 403- 1261СтройЦена, май 2014СТУПЕНИ ЛЕСТНИЧНЫЕ ЛС 15- 1 /БЕТОН В15 (М200), ОБЪЕМ 0,066 М3, РАСХОД АР- РЫ 1,59 КГ/ (СЕРИЯ 1.050.9- 4.93)102

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг. Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов

Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

  1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
  2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
  3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
