Котел для бани своими руками: чертежи, как сварить

Обзор популярных производителей

Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.

Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

Сварочный аппарат инверторный или электрический;
Угловая шлифовальная машина или болгарка;
Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
В нижней части будущего котла изготавливают прорезь для установки дверки;
Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету

Но она уступает по длительности горения и эффективности теплообмена, что немаловажно

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Полезные советы по использованию и монтажу

Шланги важно проложить без перегибов и с небольшим уклоном, чтобы при образопании в трубках конденсата он свободно стекал и не образовывал пробок.
К электросети дома парогенератор подключается только через УЗО мощностью 10 мА (если прибор в парной) или 30 мА (если генератор в подсобке).

Заземление корпуса генератора обязательно! Не подвергайте опасности свою семью и гостей.
Проверять уровень воды в самодельном парогенераторе можно только до начала разогрева. В рабочем состоянии кран, соединяющий бак паровой пушки и резервную ёмкость, должен быть закрытым.
Следите за чистотой внутри резервуара, через каждые 5–10 сеансов проводите очистку кислотой (как в чайнике)

Если вода в вашем регионе мягкая, чистки можно делать реже. Ещё один вариант — использование подготовленной воды: пропущенной через ионообменник, дистилированной или просто предварительно кипячённой и отстоенной.

Видео: обзор русской бани с самодельным парогенератором

Как видите, имея старый газовый баллон и небольшой опыт сварочных работ вполне реально обеспечить себя работоспособным парогенератором. Если вы ещё не оценили достоинства лёгкого пара, рекомендуем для начала изготовить самую простую тепловую пушку из трубы и кружки. Уверены, что ради бодрящего и оздоровительного эффекта лёгкого пара вы вскоре захотите обзавестись и более продвинутым вариантом.

Блиц-советы

Категорически запрещается строить баню слишком близко к другим строениям, так как это может стать причиной крупного пожара. Из-за такого местоположения бани специалисты могут не разрешить установку газового или электрического котла;
Для увеличения показателей пожарной безопасности на выходе из трубы должна обязательно находиться решетка искрогасителя, которая не будет позволять разлетаться горящим уголькам из печки;
Если в работе железной печи начинают наблюдаться определенные недочеты, то их следует устранять сразу же, так как это может стать причиной загазованности парилки. Особенно опасен в этом отношении угарный газ, так как он полностью лишен запаха.

Виды печей

Самостоятельный монтаж печи в бане требует хорошей подготовки. Прежде чем решиться на приобретение дорогого оборудования, домовладельцы прикидывают все плюсы и минусы. На рынке много разных видов металлических печных устройств. Вот лишь некоторые, которые можно использовать в качестве банной печки:

с топкой, выходящей в парную;
с топкой, которая выходит в предбанник;
с топкой, загружаемой с улицы;
с вертикальной или горизонтальной загрузкой;

Многообразие выбора поможет подобрать печь в баню подходящую именно вам

с ёмкостью для камней или без неё;
с баком под воду или без него;
круглые;
призматические;
многоуровневые;
с выводом дымохода через стену или через потолок.

Кроме металлических печей существует вариант установки кирпичной. Домовладелец, столкнувшийся с таким большим выбором, может быть озадачен

Обычно в первую очередь обращают внимание на следующие характеристики:

размер агрегата;
то, какое топливо он потребляет;
КПД — на сколько долго хватает одной топки;
быстроту нагрева и остывания.

Из данного видео узнаем типичные ошибки при установке печей и дымоходов в бане:

Следует учитывать, что железный вариант легко совмещается с кирпичным. Очень часто монтаж банной печи завершают, обложив её керамическим кирпичом.Читать так же: как обложить кирпичом железную печь в бане.

Виды котлов для бани

Котлы для бани в первую очередь подразделяются на несколько видов по типу топлива. В связи с этим можно выделить основные группы:

Газовые;
Электрические;
Жидкотопливные;
Твердотопливные;
Пиролизные.

Иногда устанавливается комбинированный котел в баню, который подразумевает возможность использовать разные варианты топлива в зависимости от пожеланий хозяина. Однако, подобные модели обладают повышенной ценой, поэтому они не пользуются большой популярностью на рынке.

Следует детально рассмотреть каждый банный котел, его преимущества и недостатки. Такой анализ позволит легко сделать правильный выбор с учетом индивидуальных потребностей каждого владельца.

Газовый

Подобный вариант смело можно назвать одним из самых экономичных. Современные банные котлы этого типа легко настраивать, они способны поддерживать и контролировать температуру, что обеспечивает удобство в использовании. Однако имеется и существенный недостаток, в частности это взрывоопасность. Если планируется сделать котел в баню своими руками, то обязательно нужно ориентироваться на множество правил безопасности.

Электрический

В данном случае котел для сауны или бани будет наиболее простым в установке и безопасным. Он может обойтись без дымохода и нужно сравнительно небольшое место для установки. Нагрев осуществляется с помощью ТЭНа. В качестве недостатков можно отметить высокую стоимость электричества, а также необходимость монтажа отдельной проводки для обеспечения защиты от замыкания.

Обогрев с применением жидкого топлива

Подобные модели считаются достаточно опасными. Необходимо отметить, что котлы для бань этого типа чаще всего работают на солярке. Это становится причиной возгорания, если не соблюдены основные критерии безопасности

Дополнительно необходимо обратить внимание на то, что в подобном варианте может быть неприятный запах

Пиролизный

Это котел для бани на дровах, который устроен особым образом. В нем процесс горения разделяется на два этапа, каждый проходит в своем отсеке. В одном из них осуществляется тление, а в другом горение. Благодаря разделению подобных процессов удается достаточно легко поддерживать необходимую температуру, в дальнейшем это способствует значительной экономии топлива.

Твердотопливный

Это котлы для бани на дровах. Также в топке можно сжигать практически любые варианты топлива, это может быть уголь или же иные варианты. Каждый выбирает именно тот, который подойдет по своим основным критериям. Стоит отметить, что благодаря своей универсальности, простому устройству и достаточно экономичному расходу, данные модели обладают наибольшей популярностью среди всех вариантов.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

площадь помещения — от нее зависят габариты устройства;
наличие желаемых функций — нагрев воздуха, воды;
присутствие каменки открытого или закрытого типа;
теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

сварочный аппарат;
болгарка с отрезным диском по железу;
емкость для замешивания раствора;
печной молоток-кирка;
мастерок;
правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
На дренаж ставится опалубка из дерева, заливается бетонной смесью.
После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Какой металл подойдет

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

прочность металлической заготовки;
толщину трубы;
отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
Экономный расход материала позволяет сократить денежные траты.
В круглой печи процесс тепло и воздухообмена в разы эффективнее.
Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

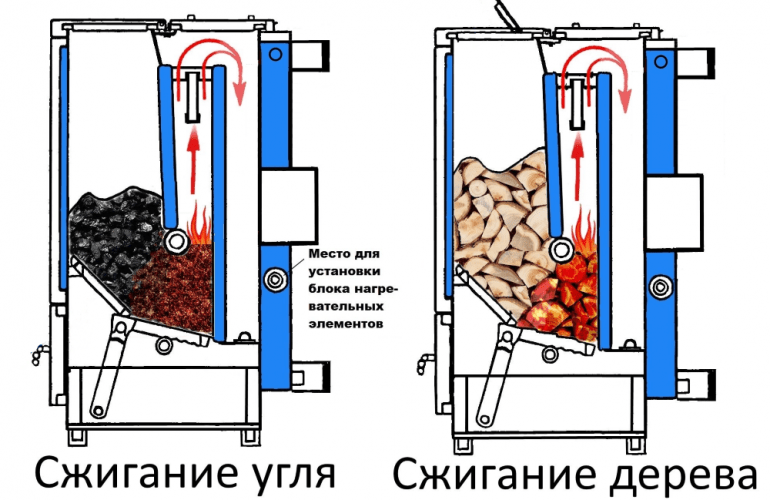

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Как изготовить котел для бани с функцией длительного горения?

Обычный, стандартный котел для твердого топлива будет «переваривать» заложенные в него дрова не дольше 2-3 часов. Но если вы любите попариться долго, с расстановкой и отдыхом – имеет смысл задуматься над созданием котла с функцией длительного горения. Его конструкция избавит вас от необходимости постоянно бегать из парилки и подкладывать новые дрова. В качественном котле длительного горения партия дров может гореть до 20 часов. Достигается это путем ограничения притока воздуха в топку.

котел длительного горения

Принцип работы такого котла для длительного горения твердого топлива выглядит следующим образом. Чуть выше середины корпуса такой печки располагается загрузочный люк. В него размещается партия дров. Дрова поджигаются сверху. Над ними располагается ограничитель подачи воздуха, опирающийся хвостовиком конической формы на горящие дрова. Как только дрова начинают сгорать – ограничитель опускается все ниже и ниже, показывая вам, что в печку необходимо загрузить следующую партию топлива. Приятным бонусом при строительстве такого котла будет тот факт, что топить его можно не только обычными дровами и практически любыми видами твердого топлива.

Изготавливается такой котел из металлических отрезков труб с толстыми стенами. Размеры отрезка трубы: сечение примерно 30 сантиметров. Суть конструкции заключается в том, что зона горения твердого топлива искусственно ограничивается, дрова или другой горючий материал в ней уплотняется, процессы горения замедляются.

Печка такой конструкции будет иметь не только загрузочное отверстие, но и дверцу для удаления золы и других остатков сгоревшего топлива. Кстати, такая конструкция печи позволит значительно уменьшить число продуктов сгорания и копоти, образующихся в печи.

Вот собственно и есть самые простые способы построить котел для бани на дровах своими руками. Рисуйте чертеж, берите в руке исходные материалы и сварочный аппарат и вперед, у вас все обязательно получится!

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Как сделать печь для бани своими руками: подробности от мастера

Для изготовления самодельных печей для бани и сауны самым часто используемым материалом является металл – он долговечен, прост в обращении и обладает высокой теплопроводностью, что позволяет быстро достичь нужной температуры в помещении.

Однако металлические стенки слишком сильно раскаляются, и чтобы поддерживать стабильную температуру в бане, приходится регулярно добавлять дрова, а делать это в условиях высокой температуры крайне некомфортно. Защитить от жара поможет кирпичный экран вокруг печных стенок или футеровка топки. Эти меры также позволят сделать пар более стабильным, а использование бани – безопасным. Виды топлива и типы печей

В зависимости от вида используемого топлива, печи для бани из металла делятся на три типа: дровяные, электрические и газовые. Каждый из них имеет определенные достоинства, недостатки и нюансы применения:

Печи, собранные своими руками из металла, работают преимущественно на дровах. Для газификации и электрификации устройства нужно соответствующее образование, профессионализм и безукоризненная техника. Такие устройства лучше покупать в специализированных магазинах, чтобы убедиться в их надежности и безопасности.

Изготовление котла в баню своими руками – чертеж

Итак, когда все необходимые материалы собраны, можно приступать к изготовлению самого котла. Для наглядного пояснения приведен чертеж сборки печи для бани своими руками. Вначале необходимо изготовить опоры. Для этого необходимо приварить отрезки арматуры внутрь заготовки. Располагать их следует ровно друг над другом.

Важно обеспечить точное параллельное и горизонтальное расположение арматуры для всех трех уровней:

Первый уровень расположите на дно емкости.
Над дверцей поддувала располагается второй уровень.
Третий уровень зависит от вершины емкости — его не следует располагать выше 20 см от верха.

Важной деталью котла является короб. Он должен быть горизонтально разделен в середине на равные половины

Одна часть необходима для заполнения котла дровами или топливом, а в другую будет скапливаться зола. Вырежьте в коробе проем и приварите его сбоку заготовки. При помощи короба вы сможете топить баню там, где это удобнее — в предбаннике или на улице (при размещении там лицевой части короба). Проследите, чтоб толщина короба была не менее толщины стены или перегородки.

Оптимально сделать поддувало похожим на выдвижной ящик – так оно не будет нуждаться в дверцах. А очищать такой котел от прогоревших дров и золы в несколько раз удобнее. Перед тем как приварить крышку к печи, на ней необходимо вырезать проем для дымоходной трубы. Чтобы впоследствии на эту крышку было проще выкладывать камни, проем лучше сделать не в середине крышки, а сбоку.

Бак, нагревающий воду для мытья, лучше сделать выносным. Емкость прикрепляется к стене над верхом котла на расстоянии около 20 – 30 см. Котел для бани своими руками готов.

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки
