Правда, что загрузка раз в неделю?
Действительно некоторые котлы длительного горения могут работать до недели на одной заправке дрова или угля. Однако это в основном касается сверхмощных агрегатов с выходом от 150кВ и до нескольких мегаватт. Обычный котел для частного дома чаще рассчитан на беспрерывную работу на одной закладке до 30-45 часов, то есть до двух суток.
Основная проблема заключается в допустимом размере камеры сгорания при поддержании адекватной управляемости всего процесса. Необходимо выбрать компромиссное решение между такими параметрами, как:
- объем камеры;
- глубина камеры;
- площадь области горения;
- требуемая выходная мощность котла.
С увеличением объема камеры для закладки топлива необходимо увеличить и область горения, так как делать камеру узкой и высокой не получится. В этом случае сложно поддерживать активный приток воздуха к зоне горения, когда она опускается слишком низко.
Возникает ряд турбулентных потоков, способных распространить горение на весь объем и полностью сбить нормальный режим работы котла.
Производители котлов в первую очередь отталкиваются от необходимой тепловой мощности котла, а уже на этом основании подбирают габариты камеры сгорания в качестве компромиссного решения.
Котлы на угле работают дольше на одной закладке, чем на дровах. Для примера, если котел рассчитан на работу от одной закладки угля в течение 17 часов, то на закладке дров он скорее проработает только 14-15 часов, при одинаковой настройке тепловой мощности.
Качественные фирмы-производители
Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.
Stropuva
Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.
Stropuva – литовский производитель котлов.
НМК
Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.
Buderus
Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.
Buderus – немецкий котел с автоматическим режимом.
Zota
Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.
Wattek
Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.
Wattek – чешский производитель котлов.
«Теплогарант»
Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.
ACV
Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.
ACV – бельгийская фирма отопительного оборудования.
Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.
«Неделька»
Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.
Wirbel
Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.
Wirbel – австрийский котел долгого горения.
Heiztechnik
Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.
Видео. Как правильно устанавливать котел длительного горения в доме.
Этап 2. Обвязка котла.
Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.
Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.
При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

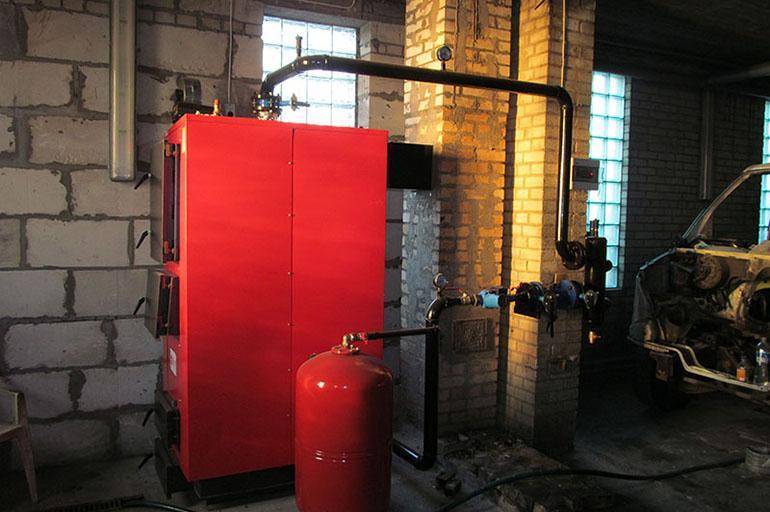

Обвязка ТТ котла длительного горения
Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.
Но наиболее простой и понятной является закрытая (принудительная) схема.
Закрытая схема системы отопления
Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.
Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:
Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.
- Эффективность системы зависит от герметичности всех соединений.
- Для обвязки котла ни в коем случае нельзя использовать горючие материалы.
Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.
- Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
Берем уголок и аккуратно накручиваем сверху.
Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.
- Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна
Этап 3. Подсоединение к дымовой трубе.
Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.
Варианты монтажа дымохода
Сэндвич трубы
Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.
Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.
- Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

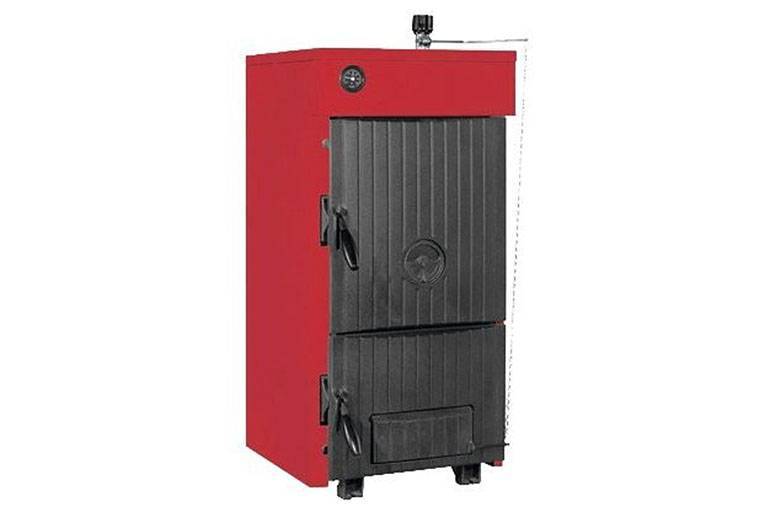

Конструктивные особенности водогрейного котла
Традиционный агрегат этого вида представляет собой металлическую сварную конструкцию, в которой имеется обязательно опорная рама, каркас, оснащенный теплоизоляционными, защитными материалами. Основной элемент конструкции, как было сказано ранее, система водонагревательных труб – теплообменник, через которых происходит циркуляция котловой воды. Снаружи котлы обшиваются листовым железом.
Сама конструкция прибора и принцип действия говорят о том, что эти агрегаты имеют достаточно крупные размеры. В моделях разных типов имеются топочные камеры, рассчитанные на различные способы загрузки-подачи топлива.
Готовый водогрейный твердотопливный котел заводской сборки – это единый блок, в котором можно все элементы конструкции условно разделить на две части: экранную и конвективную поверхность. Поверхности изготавливаются из цельнокатаных стальных труб диаметром 76 мм. Между трубами предусмотрена установка плавников. Данная особенность конструкции теплообменника позволяет свести к минимуму тепловые потери, снизить утечку горячих газов через корпус агрегата. Все элементы соединяются в единую конструкцию при помощи сварочного соединения, способного выдерживать давление до 10 атм.
*

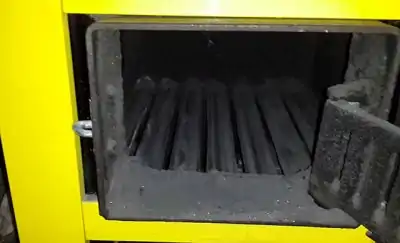

Загрузка угля или дров осуществляется через топочный блок, который оснащен обычными или поворотными колосниками (для котлов с ручной подачей топлива). Под топочной частью во время установки котла в опорную раму, в самой нижней части оборудуют воздуховод, через который в камеру сгорания будут нагнетаться воздушные массы.
Особенно интересно выглядит чистка отопительного оборудования. В агрегатах с ручной подачей удаление золы и сажи осуществляется через специальный люк. В приборах механической подачей все аналогичные процессы осуществляются специальными механизмами – транспортерами.
Принцип работы пиролизного котла длительного горения
В таком котле используется физическое явление под названием пиролиз — термическое разложение вещества в условиях недостатка кислорода.
Внутри пиролизный котел состоит из двух камер. В первую загружают топливо (чаще всего это сухие дрова, иногда бурый или каменный уголь), а во второй происходит воспламенение и сгорание смеси из пиролизного газа и воздуха.

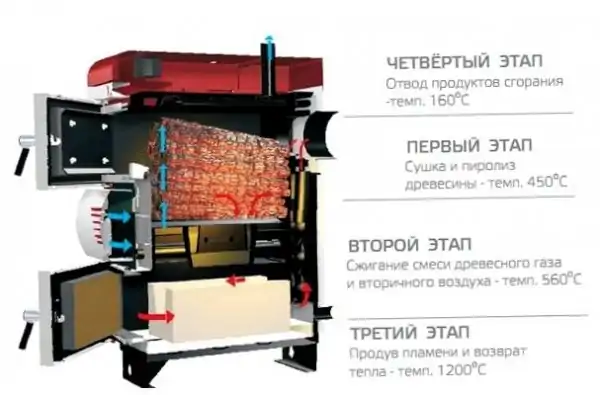

Принцип работы доходчиво поясняет следующая картинка:
Как работает пиролизный котел длительного горения
Стрелками на рисунке показано направление движение газов внутри котла.
Обеспечивается такое направление при помощи принудительной тяги (вентилятор-дымосос).
Камера сгорания пиролизных газов расположена ниже, чем камера с топливом. Это обеспечивает обратный приток тепла к дровам и поддерживает процесс пиролиза.
При всей внешней простоте пиролизный котел — высокотехнологичное и дорогое устройство.
Дело тут не только в автоматике, управляющей работой вентилятора, но и в качестве стали элементов камеры сгорания.
Она должна выдерживать высокие температуры длительное время.
Кроме этого, на уровень КПД в таких котлах зависит от влажности топлива. Например, для дров влажность не должна превышать 25-30%.
Что касаемо длительности горения таких котлов, то она зависит не только от объема топлива, но и от режима горения.
В режиме полной мощности котел может работать до 12 часов, а в режиме поддержки до 30 часов.
Существуют также пиролизные котлы, в которых камера дожига газов находится сверху.
Принцип их работы можно посмотреть на следующем видео:
Правильная установка котла: пошаговая инструкция
Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении
Установка ТТ котла своими руками
Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.
На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.
котельная в частном доме
Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».
Схема вентиляции в котельной
Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.
Подготовьте следующие инструменты:
- Слесарный набор (разводные, рожковые, накидные ключи).
- Строительный уровень.
- Дисковая пила.
- Отвертка и набор насадок.
- Маркер.
- Пистолет для герметика.
Слесарный набор инструментов
Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.
- Муфта стальная (3 штуки).
- Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
- Металлическая труба для подключения котла.
- Герметик (огнеупорный).
- Сантехническая подмотка.
Этап 1. Подготовка и защита помещения.
К вопросу пожаробезопасности следует подойти со всей ответственностью.
Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.
- Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.
Установка котла на металлический лист
При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.
Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.
- Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.
- Освободите новый котел от заводской упаковки.
- Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
- Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).
Нормы пожаробезопасности
Критерии выбора котла длительного горения
Правильно купленный и установленный агрегат повысит эффективность отопительной системы.
Тип конструкции
При просмотре подходящих моделей внимание обращают на тип загрузки горючего материала: фронтальный или верхний. Еще они бывают атмосферными (с естественной тягой) и с наддувом (с вентилятором, нагнетающим воздух). При выборе котла обращают внимание на тип конструкции
При выборе котла обращают внимание на тип конструкции
Стоимость котла
Цена агрегата зависит от его функциональности и производителя:
- Дороже всего обходится немецкое и чешское оборудование. За него придется заплатить от 150 тыс. руб.
- Средняя цена у латвийской и польской техники. Ее стоимость составляет от 100 тыс. руб.
- Российское оборудование можно приобрести за 50-60 тыс. руб. При этом оно адаптировано к условиям климатических зон, неприхотливо к качеству горючего материала.
Тип потребляемого топлива
Для частного дома можно использовать такие котлы:
Угольные
При покупке топлива внимание обращают на его сорт и фракцию. Требования к горючему материалу прописаны в инструкции по использованию оборудования. Слой угля не должен превышать 20 см
Есть модели, работающие на торфе. Дровяные. Для них подходят сосна, береза, другие породы дерева. Важным условием использования такого горючего является уровень его влажности. Чем он выше, тем быстрее оборудование выйдет из строя. Пеллетные. Они характеризуются высокими уровнями экономичности и производительности
Слой угля не должен превышать 20 см. Есть модели, работающие на торфе. Дровяные. Для них подходят сосна, береза, другие породы дерева. Важным условием использования такого горючего является уровень его влажности. Чем он выше, тем быстрее оборудование выйдет из строя. Пеллетные. Они характеризуются высокими уровнями экономичности и производительности.
Габариты
Котлы сверхдлительного горения имеют большие габариты и требуют отдельной котельной.
Котлы длительного горения имеют большие габариты.
Мощность
Этот параметр зависит от отапливаемой площади. На 100 м² требуется 10 кВт мощности. После осуществления расчетов к полученному результату добавляют еще 10% на случай сильных морозов. Для индивидуальных систем отопления подойдут аппараты до 35 кВт.
Объем камеры
Существует показатель, зависящий от соотношения мощности устройства и размеров загрузочного отсека. Достаточным является коэффициент от 3,5 до 5 л/кВт. Чем выше итоговая цифра, тем реже придется закладывать дрова.
КПД
Коэффициент полезного действия зависит от особенностей конструкции оборудования, типа используемого топлива, наличия дополнительных функций. Чем выше этот показатель, тем лучше. Цифры должны варьироваться в пределах 85-95%.
КПД зависит от конструкции котла.
Материал теплообменника
Тепловой обменник изготавливают из таких материалов:
- Стали. Для производства применяют металл специальных жаропрочных марок. Эти изделия обладают невысокой инерционностью, различны по конструктивным решениям. Они удобны в обслуживании, устойчивы к механическим повреждениям. Стальной теплообменник имеет небольшую массу. Недостатки приспособления – непродолжительный срок службы, подверженность процессу ржавления.
- Чугуна. Устройство такого типа состоит из 2-3 секций. Между собой они соединяются резьбовыми элементами. Металл устойчив к коррозии и механическим повреждениям. Чугун можно ремонтировать. Однако он разрушается под воздействием перепадов температуры, много весит, обеспечивает более низкий КПД.
Обзор лучших производителей
На российском рынке представлены тысячи котлов длительного горения. В качестве поставщиков выступают, как производители из России, так и зарубежные компании. Но, к сожалению, только некоторые фирмы предлагают эффективное, надежное, долговечное и качественное оборудование.
Место #1 — компания НМК
Открывает список лучших производителей твердотопливных котлов российская компания “НМК”. Она выделяется среди своих конкурентов внушительным ассортиментом агрегатов изо всех ценовых категорий.
Вы можете заказать как модель за 30 000 рублей, так и потратиться на мощный прибор за 100 000+ рублей.
Также компания “НМК” имеет широкую сеть представительств и отличается оперативностью доставки обогревательного оборудования.
Место #2 — производитель Stropuva
Если вы хотите заказать агрегат для обогрева производственного, коммерческого помещения или же просто дома больших размеров, то обратите внимание на литовского поставщика. Котлы бренда Stropuva способны поддерживать тление горючего в течение 3 суток
При этом постоянный присмотр со стороны человека не требуется
Котлы бренда Stropuva способны поддерживать тление горючего в течение 3 суток. При этом постоянный присмотр со стороны человека не требуется.
Производством отопительного оборудования Candle занимается представленная ранее компания «Stropuva». Принцип действия агрегатов основывается на методике верхнего горения. Благодаря особой конструкции топливо медленно тлеет, отдавая максимальное количество тепла.
К преимуществам котлов Candle следует отнести:
- горение в течение 2 суток на дровах и более 5 дней на угле;
- эффективность, достигающую 94 %;
- возможность установки котла в систему с естественной или принудительной циркуляцией теплового носителя.
Также оборудование этой брендовой марки отличается простотой эксплуатации. Все, что от вас требуется, — это время от времени добавлять топливо, а также 2-3 раза в месяц очищать низ топки от образовавшегося пепла.
Место #3 — компания Неделька
Одним из лидеров на российском рынке является компания “Неделька”. Данная фирма занимается серийным производством обогревательного оборудования мощностью от 15 до 90 кВт.
Место #4 — немецкая фирма Buderus
Если вы хотите приобрести котел, который будет греть еще и ваших внуков, то смело выбирайте приборы от немецкой фирмы Buderus.
Место #5 — агрегат марки Траян
С момента появления на рынке котельное оборудование Траян сразу же завоевало внимание со стороны тысяч заказчиков. Продукция этого производителя стала настолько популярна, в первую очередь, за счет своей безупречной конструкции
Агрегаты продуманы до мелочей, что позволяет добиться их долговечности, многофункциональности и высокой эффективности.
На сайте производителя представлено несколько линеек котлов. Это позволяет выбрать подходящий по стоимости и типу загружаемого топлива прибор
Ну а если вы ищите максимально универсальный вариант, то обратите внимание на комбинированные модели, оборудованные электрическим теном
Процесс сборки
Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.
Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.
В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.
С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.
Корпус (топка)
Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.
Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.
Дымоход
В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.
Длина трубы выбирается в зависимости от конструктивных соображений.
Соединяем корпус и устройство подачи воздуха
В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.
Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.
Это значительно упростит последующую эксплуатацию котла.
Конвекционный кожух
Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.
Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.
Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.
Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.
Ножки
Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).
Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.
Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.
Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.
Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.
Контроль и регулировка температуры
Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.
Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.
На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.
Виды по способу сжигания топлива и конструкционным особенностям
Горение — процесс быстрого разложения древесины на газы с последующим окислением углерода до углекислоты. Оптимальное горение всегда выделяет большое количество тепла. Увеличить время и эффективность горения древесины можно различными способами.
Колосниковые
Горение происходит на колосниковых решётках, через которые проходит воздух. Топливо горит во всём объёме, интенсивность пламени регулируется подачей воздуха через зольную дверцу.
В режиме длительного горения такой котёл неэффективен, так как горение замедляется задержкой подачи воздуха.
Бо́льшая часть разложившейся до пиролизных газов древесины не сгорает и оседает на стенках дымохода в виде сажи. Оптимальным вариантом использования такого котла является режим форсированного горения и накопление тепловой энергии в теплоаккумуляторе.
Пиролизные
Пиролизный котёл обеспечивает длительное горения одной закладки дров благодаря послойному разложению дров на пиролизные газы с последующим сгоранием. Горение в такой топке происходит не по всей массе загрузки, в камере газификации горит только нужное количество топлива. Тепло получается при сжигании пиролизных газов и улавливается теплообменником на дымоходе. Использование пиролиза возможно только в довольно узком диапазоне мощности, к этому параметру стоит отнестись очень щепетильно.
Фото 2. Внутреннее устройство и принципы работы твердотопливного котла длительного горения пиролизного типа.
Существенным недостатком пиролизных котлов является их энергозависимость. Для поддержания горения газов и разложения твёрдого топлива воздух нагнетается вентиляторами. Этот недостаток сопровождается несомненным достоинством — благодаря принудительной подаче воздуха есть возможность точно регулировать температуру теплоносителя при устойчивом горении. Оборудование автоматизируется, при бункерной подаче топлива (опилок, пеллет) достигается феноменально долгое время автономной работы.
Большое преимущество пиролизных котлов — их относительная всеядность. При некоторых регулировках и конструктивных особенностях пиролиз происходит на шелухе, соломе, опилках. пеллетах, кусковой древесине, коре.
Верхнего горения
Революционный взгляд на увеличение длительности горения на одной закладке — заставить гореть топливо не во всём объёме снизу вверх, а послойно, сверху вниз.
Фото 3. Внешнее и внутреннее устройство твердотопливного котла с верхним типом горения. Стрелками указаны части прибора.
Устройство простое: камера сгорания заполняется дровами, воздух подаётся через дифференцированную систему воздуховодов. Горение происходит только сверху закладки, при достаточной подаче воздуха топливо сгорает полностью.
Конструктивные особенности котла определяют вид используемого топлива. По возможности, закладка должна быть плотной, чтобы угольки не проваливались вниз и не образовывали новых очагов горения. Оборудование работает на крупных кусках древесины, но их придётся пересыпать опилками, щепой, пеллетами. Главное — равномерное распределение топлива по площади камеры.
Топить углем или торфобрикетами невозможно, т. к. это топливо с высокой зольностью. А также из-за повышенного образования золы нельзя применять влажную древесину.
Шахтного типа
Усовершенствованная конструкция котлов верхнего горения. Воздух подаётся через специальный телескопический воздуховод, на котором установлен «блин» груза.
Топливо сгорает постепенно сверху вниз, прижатое массивным раскалённым металлом. Пламя раздувается подаваемым непосредственно в зону горения воздухом.
Конструкция блестяще реализована в изделиях фирмы «Стропува», многократно скопирована и усовершенствована тысячами конструкторов и народных умельцев.
Конструкция привлекает внимание поразительной гибкостью настроек, простотой, долговечностью, феноменальным КПД и длительностью горения. Котёл работает самостоятельно, без применения вентиляторов и воздуходувов
Загрузка топлива должна быть максимально равномерной. Котёл прекрасно работает на любой сухой древесине: щепа, опилки, солома, кусковые дрова, небольшие поленья, пеллеты. На пеллетах время горения значительно увеличивается, соответственно загрузка котла требуется реже.
Мощность твердотопливного котла
Когда с топливом вопрос решен, вам теперь ясно чем в основном придется топить автономный котел, придется решить задачу с выбором модели необходимой мощности. В этом плане выбор индивидуален и зависит от конкретных условий и факторов. Получить информацию о мощности котельного оборудования можно в спецификации. Для тех, кто слабо разбирается в технических характеристиках и параметрах отопительной техники, можно предложить самостоятельно выполнить необходимые расчеты мощности твердотопливного котла. Используем для этих целей следующие данные:
- площадь отапливаемого помещения;
- техническая подготовленность помещения в плане теплоизоляции;
- необходимые температурные параметры внутри помещения;
- какой вид топлива используется.
К примеру: рассчитываем мощность твердотопливного котла для отопления особняка в 2 этажа, размерами 10 на 7 метров. Берем высоту внутренних помещений в 2,5 м. В итоге получаем 2 х 10 х 7 = 140 м2 — общая отапливаемая площадь здания. Традиционно принято считать: для обогрева 10 м2 необходимо 1кВт мощности.
Теперь для того, что бы определиться с выбором котла необходимой мощности, смотрим таблицу
| Мощность, кВт | 10 | 14 | 16 | 20 | 23 | 25 | 28 | 34 | 45 |
| Площадь помещения, м2 | 85 | 120 | 135 | 170 | 200 | 220 | 245 | 300 | 400 |
