Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

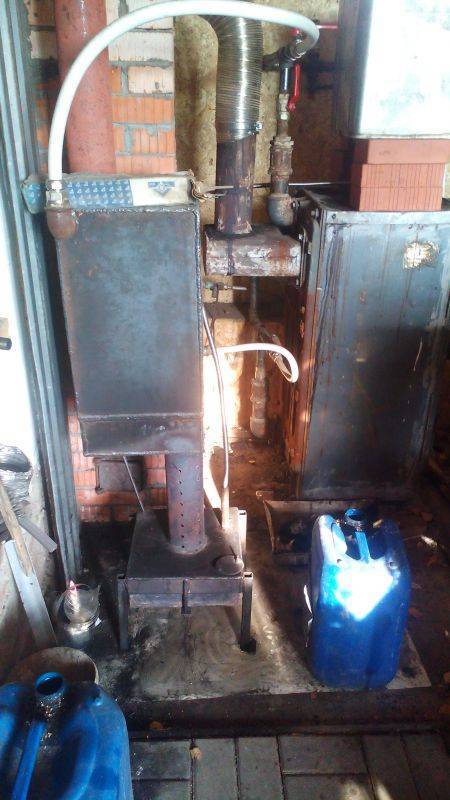

Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.

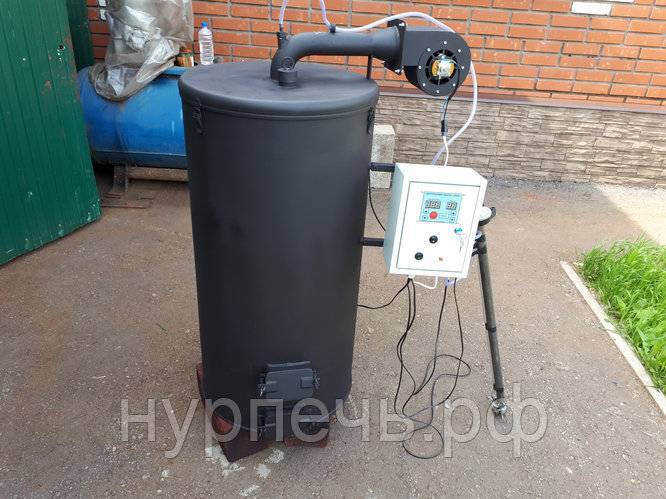

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Выбор материалов
При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона.
Достаточно небольшой модернизации, включающей в себя изготовление трубы с отверстиями, входного отверстия для подачи топлива и дымохода.
(Котел из газового баллона)
Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований:
- Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно, так как он сложно поддается обработке;
- Сварка. Главным условием является герметичность конструкции и надежность сварочных швов;
- Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты.
После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно, одновременно контролируя сохранение целостности элементов.
Разновидности котлов на отработке
Масляный котел представляет собой агрегат, в основе работы которого предусмотрен переход энергии сгорания топлива в полезную энергию, необходимую для обогрева помещения. Отработку перед использованием необходимо очистить механическим путем. Такие отопительные агрегаты применяются в местах, где нет возможности установить центральное отопление.
Масло после отработанного ресурса само по себе горит не так эффективно. Для увеличения полезной энергии горения было разработано два способа:
- Первый способ подразумевает горение масла в самой емкости. При этом пары топлива при испарении поднимаются по трубе с отверстиями рассчитанного диаметра, куда воздух подается естественным путем. Выше располагается перегородка, которая снижает скорость движения паров, а также обеспечивает полное сгорание без выделения вредных веществ. Такой способ не может обеспечить безопасную работу из-за открытого горения масла в баке.
- При втором способе конструкции котла на отработке используют специальную горелку, куда под давлением насосом подается топливо. Поток увлекает за собой воздух, при этом насыщая пары масла, тем самым улучшая полезное горение. Этот метод более безопасный.
Выделяют два вида котлов на отработанном масле:
- с водяным контуром
- без водяного контура
С водяным контуром
Температура при этом может увеличиться за считанные минуты, чего не могут себе позволить промышленные электрические приборы. Для автоматической подачи воды на входе в резервуар с водой устанавливается насос.
Также, на камеру догорания паров масляного топлива в некоторых случаях устанавливают змеевик с водой. Подачу воды осуществляет циркуляционный насос. В таких котлах используют дополнительные системы очистки и фильтрации. Рекомендуется, в целях безопасности, ставить оборудование в отдельных нежилых помещениях. Двухконтурный котел на отработанном масле позволит значительно увеличить полезную площадь обогрева помещения. Появляется возможность установки теплового пола в жилой части дома.
Без водяного контура
Для помещений, где возможность установки водяного отопления исключена применяют обычные бытовые печи. Принцип работы устройства помогает экономить топливо при полном сгорании масла. Такое оборудование работает практически без дыма. Для повышения безопасности иногда котлы оборудуют системами очистки продуктов сжигания топлива. Основным плюсом считается то, что они занимают мало места и не требуют особых условий эксплуатации. Также имеется возможность дополнить их водяным контуром и местом для разогрева и приготовления еды.
Инструкция по сборке печи
Чтобы правильно решить задачу, как сделать котел на отработке своими руками, нужно строго следовать пунктам инструкции:
- Сначала нарезают заготовки для верхней емкости. Для этого на листе стали выполняют разметку верхней и нижней плиты размером 35*62 см, двух торцевых стенок размером 35*12 см, двух продольных стенок размером 62*12 см и перегородки 35*10 см.
- Затем нарезают детали нижней емкости. Понадобится верхняя и нижняя плита размером 35*35 см и 4 боковые стенки размером 35*15 см.
- Далее приступают к изготовлению горелки. Для этого используется стальная труба, от нее отрезают кусок длиной 36 см. На этом отрезке делают отметки для 48 отверстий, расстояние между которыми должно быть одинаковым. С помощью молотка и пробойника накернивают точки сверления. Результатом должны стать 6 рядов по 8 точек.
- По полеченным точкам дрелью делают сквозные отверстия.
- Теперь в верхней панели нижней емкости делают небольшой люк согласно схеме котла на отработанном масле. Для этого отступают от края на 3 см и рисуют прямоугольник размером 10*15 см. По начерченным линиям вырезают пластинку.
- Далее нужно вырезать пластинку, которая будет закрывать лючок. Из листа стали вырезают прямоугольник размером 11*16 см и в центре высверливают отверстие диаметром 4 см. Полученный прямоугольник прикладывают к лючку на панели и делают сквозные отверстия под крепежные элементы.
- С помощью болтов и гаек соединяют пластинку и верхнюю панель нижней емкости.
- Приступают к сборке нижней емкости. В верхней панели делают отверстие для горелки и прихватывают трубу. Далее точечно приваривают верхнюю и нижнюю плиту к боковым частям.
- После сборки емкости проваривают все стыки, чтобы сделать конструкцию полностью герметичной. Для полной безопасности и эффективной работы котла на отработке шов должен быть сплошным и аккуратным.
- Теперь наступило время собирать верхнюю часть котла. Используя чертежи котла на отработанном масле своими руками, в нижней панели вырезают отверстие для трубы-горелки, в верхней панели – для дымоходной трубы. Затем к верхней панели последовательно приваривают боковые элементы, перегородку и нижнюю панель.
- Чтобы соединить обе емкости, их нужно приварить к трубе-горелке. Из-за смещения верхней части котла конструкция получается не устойчивой. Решить эту проблему можно с помощью диагональной распорки, приваренной к обеим частям. Она необходима для придания конструкции дополнительной жесткости.
- Все изделие необходимо внимательно осмотреть и выявить места некачественных соединений. Такие участки требуется проварить сплошным швом.
- Можно приступать к изготовлению ножек для котла на отработке. Для этого от стального уголка болгаркой отрезают 4 одинаковых куска длиной по 7 см. Из стального листа вырезают 4 квадрата со стороной 5 см, затем к ним приваривают уголки.
- Готовые ножки нужно приварить к нижней емкости котла. Этот этап требует аккуратной работы, так как для устойчивости конструкции на полу все ножки должны иметь одинаковую длину.
- Котел готов и его можно устанавливать на месте постоянного пребывания. Здесь же конструкция проверяется на устойчивость, а с помощью уровня выявляют имеющиеся перекосы.
- Для отведения продуктов горения из котла нужно собрать дымоходную трубу. Вначале собирают внутреннюю часть, которая представляет собой участок прямой трубы и колено для вывода через стену на улицу.
- Прежде чем сделать отверстие в стене, нужно правильно определить его расположение и размер. Для этого собранную дымоходную трубу примеряют к стене и обрисовывают ее контур. Чтобы получить ровные края отверстия, необходимо по начерченной линии через 2-3 см сделать несколько сквозных отверстий. После этого центральная часть должна удалиться без особых трудностей.
- Прямой участок внутренней дымоходной трубы закрепляют на котле, а колено выводят на улицу через отверстие в стене.
- Для безопасной работы котла на отработке нужно позаботиться об обустройстве внешней части дымохода. Поэтому снаружи к выходящей части колена присоединяют дополнительный участок трубы с коленом. Внешнюю часть требуется надежно зафиксировать под свесом крыши с помощью кронштейна.
- После того как конструкция полностью собрана требуется проверка тяги. К одному из отверстий трубы-горелки нужно поднести зажженную спичку, если тяга хорошая, то пламя будет отклоняться к трубе. При хорошей тяге отработка будет хорошо гореть. Для увеличения тяги можно немного приоткрывать лючок.
Принцип работы отопительных котлов на отработке
В большинстве случаев котел на отработке относится к агрегатам пиролизного типа. Иными словами, в нем нагревается не топливо, а газовоздушная смесь, которая выделяется при подогреве отработанного масла.
По способу подачи отработки выделяют две разновидности котлов:
- самотечная подача осуществляется за счет использования принципов сообщающихся сосудов;
- также есть капельная подача и принудительное нагнетание маслонасосом.
Нагревательное оборудование, работающее на отработке, не источает неприятные запахи, потому что все топливо полностью сгорает. В процессе сгорания выделяется углекислый газ. Поскольку отработанное масло считается отходами, расходы на покупку нагревательного оборудования быстро окупаются.
Плюсы и минусы котлов на масле
Жидкотопливный котел отопления имеет следующие преимущества:
- Отопительный прибор стоит недорого в сравнении с другими разновидностями нагревателей для систем отопления. При желании котел можно сделать собственноручно, тогда он обойдется еще дешевле.
- Топливные ресурсы доступны в большинстве регионов. Отработку можно покупать на складах. У некоторых людей есть возможность получать отработанное масло совершенно бесплатно.
- Эффективность нагревательного оборудования достаточно высокая.
- Котел, работающий на отработанном масле, является многофункциональным агрегатом.
- Отопительный прибор отличается простотой установки и эксплуатации.
Недостатком агрегатов является то, что для эффективной работы отопительного оборудования нужно покупать только качественную очищенную отработку, не содержащую различные примеси. Недостатком является и частое обслуживание агрегата. Камеру сгорания придется чистить каждые две недели. Раз в месяц очищают фильтра. В помещении, где будет установлен котел, обязательно должна быть система вентиляции. Отработанное топливо нужно хранить в определенных условиях. Для этого понадобится много емкостей.
Основная схема
Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):
Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.
Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.
Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:
Схема водяной рубашки нашего котла на отработанном масле.
В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.
Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.
Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.
Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.
Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.
Изготовление котлов на отработке своими руками
Возможность изготовления своими руками котлов, работающих на отработанном масле, является одним из основных преимуществ данного типа отопительного оборудования.
Составные части котла на отработке. Нажмите для увеличения.
Простота и дешевизна изготовления, как и последующей эксплуатации, характеризуют самодельные котлы и системы отопления, эксплуатирующиеся на отработке.
В домашних условиях можно изготовить работающие на отработке самодельные котлы, обладающие мощностью 5-15 киловатт.
Подобного запаса мощности будет достаточно для того, чтобы обогреть до 80°C помещение, имеющее площадь до 50 квадратных метров. Затраченное на прогрев время не превысит 1,5 часа.
Перед тем, как приступить к процессу сборки и последующей установки работающего на отработанном масле котла, необходимо приготовить следующие детали, инструменты и оборудование: циркуляционный насос, насос для подачи масла, воздушный компрессор, специальная горелка, котел, расширительный бачок, отрезки труб, предназначенных для устройства подающей и обратной магистралей, либо готовые магистрали в сборке, сварочное оборудование.
Размеры частей котла для самостоятельного изготовления. Нажмите для увеличения.
Камеру испарения можно изготовить из отрезка прочной толстостенной трубы, способной выдержать нагрев до температуры 400°C. В центральной части данной камеры размещается небольшая трубка, в которую подается воздух, нагнетаемый при помощи вентилятора.
Масляные испарения обогащаются притоком воздушных масс и сгорают в рабочей камере котла. В процессе сгорания происходит нагрев циркулирующего по трубным магистралям теплоносителя.
Розжиг котла
Для первичного розжига котла необходимо использовать около 100 грамм горючей жидкости (керосин, дизельное топливо, специальная жидкость), которую следует залить в камеру сгорания.
Изготовленный из бумаги фитиль обмакивается с одной стороны в горючую жидкость. После этого поджигается фитиль и опускается на дно камеры через верхнюю крышку либо зольник.
Данную операцию необходимо производить при включенном вентиляторе наддува. Следствием быстрого разгорания горючей жидкости станет вскипание масла и прогрев котла с выходом на рабочий режим.
Котлы отопления, эксплуатирующиеся на нефтяных отходах либо на отработке, при дальнейшей эксплуатации требуют лишь периодического подлива масла по мере его сгорания.
Некоторые рекомендации специалистов
- Категорически запрещается хранение горюче-смазочных материалов в непосредственной близости от котла.
- В обязательном порядке необходимо оснащать отапливаемое помещение дымоходом, предназначенным для надежного и эффективного удаления продуктов сгорания (дыма и гари).
- Необходимо защитить места соприкосновения дымовой трубы с деревянным перекрытием и потолком при помощи защитных кожухов, выполненных из термостойкого материала, например, асбеста.
- Необходимо использовать специальную регулировочную заслонку, предназначенную для требуемой работы всей системы тяги. В зимний период времени заслонка выполняет функцию регулирования потоков холодного воздуха, летом – организовывает циркуляцию воздушных масс.
- Помещения, в которых эксплуатируются котлы отопления на отработанном машинном масле, должны быть оборудованы эффективными системами вентиляции воздуха.
Данное требование продиктовано не только необходимостью обеспечения постоянного притока свежего воздуха для нормального функционирования горелочных устройств открытого типа, но и позволяет ликвидировать опасность скопления угарного газа в отапливаемом помещении.
Послесловие
Соблюдение довольно простых требований, предъявляемых к изготовлению, монтажу и дальнейшей эксплуатации котла, позволяет безбоязненно применять данный тип отопительного оборудования для обогрева производственных, хозяйственных и даже жилых помещений.
При эксплуатации работающих на отработке котлов следует постоянно помнить о потенциальной опасности этого типа котельного оборудования.
К слову, данное требование справедливо по отношению ко всем типам отопительных котлов, к которым и относится котел отопления, работающий на отработанном машинном масле.
Правила эксплуатации нагревателей на отработке
Отопительные котлы на отработке нужно подготовить к безопасной работе.
Порядок действий следующий:
- Емкость с отработкой открывают заранее. Котел отключают от электрической сети.
- В отсек для масла заливают топливо слоем толщиной до 10 мм. Отработка должна быть чистой.
- Затем в тот же отсек доливают 100 мл керосина.
- Фитиль смачиваю в специальной смеси для розжига, опускают его на дно емкости.
- Затем отработку поджигают. Работу выполняйте в специальных защитных перчатках.
- Закройте крышку емкости. Агрегат начнет работать.
Следите, чтобы масло не попадало на другие поверхности и детали отопительного устройства. Во время работы котла все окна и двери в помещении должны быть закрыты, чтобы не было излишнего поступления кислорода.
Регулярное обслуживание котла заключается в следующем:
- Для очистки теплообменника нужно снять заднюю панель. Для начала удаляют сажу при помощи щетки, а потом протирают камеру влажной тряпкой.
- При длительной работе на отработке форсунки придется менять каждый сезон.
- С такой же частотой нужно очищать топливные фильтры.
Особенно важно использовать очищенное топливо, поэтому не жалейте средства на покупку различных фильтрующих приспособлений. При сжигании очищенного масла обеспечивается максимальная производительность котла
Конструкция и чертежи отопителя
Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:
- поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
- использование горелок Бабингтона и других самодельных конструкций;
- сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.
Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона
Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.
Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:
- Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
- Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
- Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
- По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.
Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива
Схема жидкотопливного котла
Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:
- дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
- для камеры сгорания возьмите трубу DN150;
- водяную рубашку сварите из двух газовых баллонов из-под пропана;
- теплообменник – минимум 8 жаровых труб Ø32 мм;
- размер чаши – по камере сгорания (DN150);
- высота от края дожигателя до дна чаши – 6.5—7 см.
Как устроен двухоборотный котел, действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.
Принцип работы агрегата
Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:
- По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
- Воздух в зону горения нагнетается электрическим вентилятором.
- Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник
- Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.
Правила эксплуатации оборудования
Собранный водяной котёл требуется использовать, соблюдая определённые правила, главным из которых является использование дымохода с подходящим диаметром сечения. Система дымоотведения обязательно комплектуется заслонкой для регулирования тяги, а участок её прохождения сквозь потолочное перекрытие и кровлю изолируется с помощью термоупорного кожуха. А при использовании котла не допускается доливать топливо в нагретую камеру, охлаждать котёл с помощью воды и отключать наддувный вентилятор. Соблюдение этих правил обеспечит эффективную работу оборудования и увеличит срок эксплуатации системы отопления.
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении
Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура
Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Финские котлы для частного дома на отработанном масле
Большой популярностью пользуется на основании многочисленных отзывов котел на отработанном масле Ecoheat 60S, укомплектованный горелкой. Аппарат можно подключать к бойлеру для получения горячей воды. Котел имеет габариты 102х67х79 см. Расход топлива не превышает 5,4 л/час. Мощность агрегата составляет 60 кВт.
Корпус котла выполнен из листовой стали и покрыт теплоизоляцией в виде плотного стекловолокна. Преимуществом агрегата является простота обслуживания, что обеспечивается благодаря классической форме камеры сгорания и двойной системе фильтрации топлива. Купить котел на отработанном масле можно за 280 тыс. руб.
Еще одной достойной внимания моделью является котел Danvex B-60, функционирующий на отработке. Он используется для обогрева помещения площадью 150-200 кв. м. Мощность устройства – 63 кВт. Корпус выполнен из качественной жаропрочной стали с теплоизоляционным покрытием. КПД устройства составляет 88 %. Его можно подключить к бойлеру. Расход топлива равен 5,6 л/час.

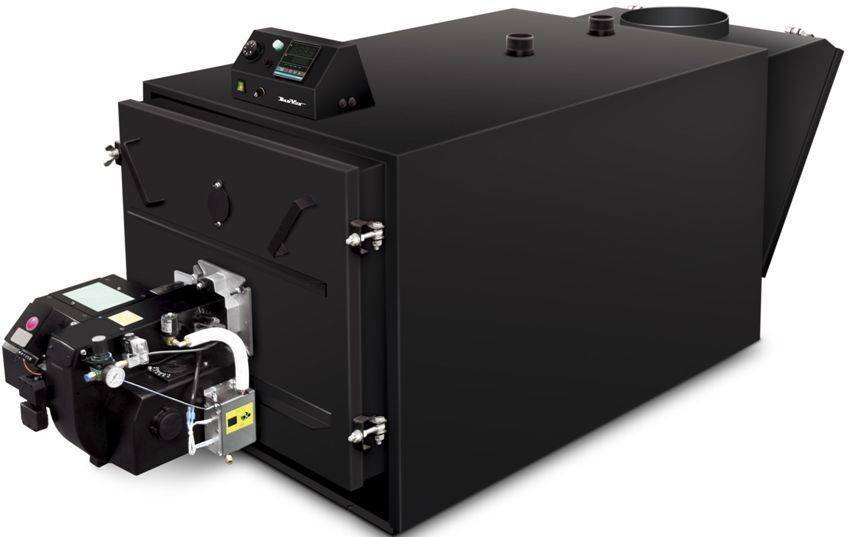

Корпус котла Danvex B-60 выполнен из качественной жаропрочной стали с теплоизоляционным покрытием
Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и в обслуживании. Благодаря наличию герметичной топливной линии исключается вероятность испарения масла и присутствие неприятного запаха в помещении. Средняя цена котла составляет 290 тыс. руб.
