Лучшие российские котлы для бани на дровах с баком

Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.

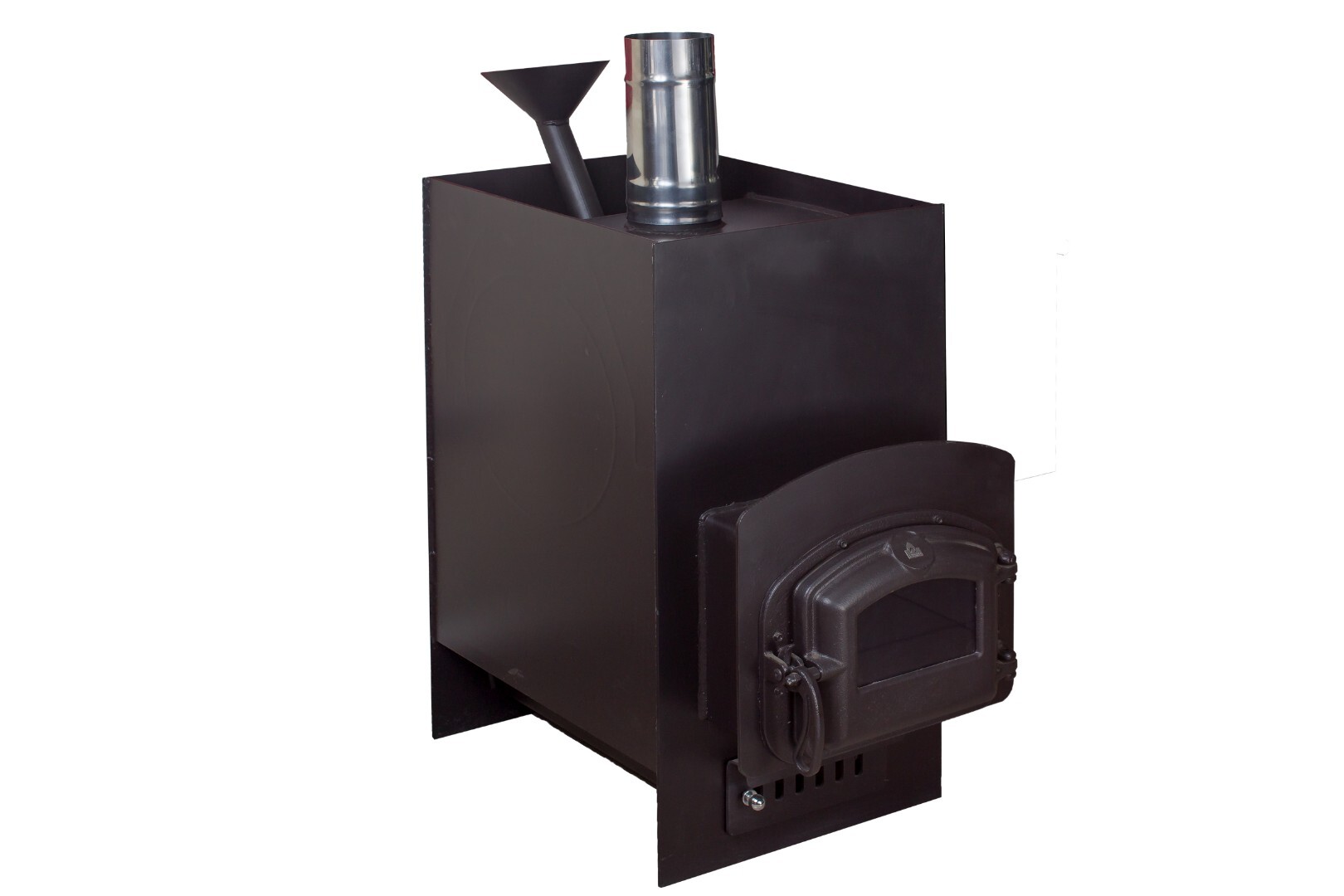

Тамань 10 ТБ

Одна из лучших моделей отечественного , который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу. Тамань 10 ТБ

Тамань 10 ТБ

Технические характеристики:

• Габариты – 702х331х850мм.
• Вес – 46 кг.
• Материал – конструкционная сталь.
• Вид каменки – открытая.
• Диаметр дымохода – 115 мм.
• Объем парной – до 10 куб.

Главное преимущество модели – стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора – в среднем покупка обойдется в 12000 рублей.

Инструкция по эксплуатации Тамань 10 ТБ

Ермак 12

Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов – из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой – футерованная сталь до 6 мм.

Ермак 12

Особенности конструкции:

• Глубина топки – до 500 мм.
• Расположение дымохода – центральное.
• Мощность – 12 кВт.

Средняя стоимость такой печи – 11900 рублей.

Инструкция по эксплуатации Ермак 12

Варвара Поленица

Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс – бак съемный, его легко снимать и мыть.

Варвара Поленица

Технические характеристики прибора:

• Мощность – 18 кВт.
• Емкость камеры сгорания – 0, 075 м. куб.
• Топливо – дрова.
• Габариты – 860х450х720 мм.
• Масса – 120 кг.
• Внутренний объем дымохода – 110мм.
• Объем парилки – 24 куб. метра.
• Емкость навесного бака – 50 литров.

Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.

Ну и, конечно, не стоит забывать о таком главном плюсе – это доступная стоимость – средняя цена изделия составит 18000 рублей.

Выбор котла для бани

Подбирая котел для сауны или бани, нужно отталкиваться от разных факторов, среди которых основополагающим является используемое топливо. Иногда решение становится очевидным – например, если к бане подведен газ, то газовая печь-каменка будет лучшим выбором.

Совсем иначе обстоит дело, если речь идет о твердом или дизельном топливе. Придется обязательно разобраться со стоимостью подобного горючего, поскольку она постоянно меняется, и узнать, достаточно ли просто будет доставлять топливо для бани – газовый или электрический котел для сауны в этом плане гораздо проще. Имея представление о данных факторах, можно уже сделать некоторые выводы.

Если выбор склоняется в сторону твердого топлива, то необходимо помнить о возникновении сажи и характерного запаха, чем грешат все котлы, потребляющие дрова или уголь. Эти проблемы придется устранять, регулярно очищая рабочие элементы котла. Кроме того, твердотопливные котлы требуют постоянной закладки топлива, в отличие от оборудования, использующего другое горючее.

В любом случае еще перед постройкой бани стоит рассмотреть все существующие виды котлов, список которых выглядит следующим образом:

• Газовые котлы;
• Электрические котлы для бани и сауны (подробнее: “Какую электрическую печь для сауны выбрать – разновидности оборудования и правила выбора”);
• Твердотопливные котлы;
• Котлы на жидком топливе;
• Комбинированные котлы.

Из чего состоит котел

Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.

В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:

• Базовая часть – каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
• Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
• Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
• Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
• Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
• В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.

Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.

Категории котлов по видам топлива

Электрические котлы для бани

― Электрические котлы для бани – пожалуй, самые распространённые. На их применение не влияют ни географическое местоположение, ни забота о заготовке топлива. Единственное условие для такого котла – это наличие соответствующих электрических сетей. 380 вольт – обязательно, то есть, питание котла должно быть трёхфазным. Редко какие котлы используют 220.

Благодаря большой потребляемой мощности, не все энергоснабжающие организации способны выдать разрешение на подключение таких котлов. Особенно это актуально для отдалённых провинциальных районов. Построив баню на окраине деревни, следует учитывать этот пункт.

Сам по себе, электрический котёл, неприхотливый и довольно простой в эксплуатации. Подключив его по всем правилам электробезопасности и настроив все нужные параметры, не стоит «греть голову» по поводу заготовки и хранению топливных ресурсов. Обслуживание тоже сводится к минимуму: главное – соблюдать те рекомендации, которые даёт производитель.

Электрический котёл является экологически чистым агрегатом, так как нет ни дыма, ни золы. Это, безусловно, важный показатель. Но есть у него и один минус. Электроэнергия сегодня стоит не дёшево. И имея мощность в несколько десятков килоВатт, придётся выкладывать кругленькую сумму за такое удовольствие. Как говорится: хочешь хорошо жить – плати.

Газовый котёл

― Газовые котлы в бане применяют в основном жители западных и южных регионов нашей страны, так как Сибирь и Дальний Восток мягко сказать, не совсем газифицированы. Такие виды котлов имеют самые компактные размеры, обладая при этом довольно весомой мощностью. Отопить большой банный комплекс, а ещё и обогреть бассейн, для них не составит особого труда.

Газовый котёл очень практичен в эксплуатации. Здесь также не надо заготавливать, складировать и хранить дрова или уголь. Дым и зола отсутствуют. Значит, не требуется регулярная чистка, как самой топки, так и дымохода котла. Правильно настроенная газовая котельная может работать в автоматическом режиме. Главное – время от времени контролировать этот процесс. Газ – дешёвое и очень практичное топливо.

― Котлы на жидком топливе также практичны. Но солярка или мазут сейчас имеют приличную стоимость. И ещё такой ощутимый минус – дизельное топливо имеет стойкий не выветриваемый запах. «Аромат» солярки в бане будет явно лишним и ничуть не лечебным. Наличие какого-то безопасного изолированного помещения для хранения нефтепродуктов просто необходимо. Также понадобятся бочки, канистры или другие подобные тары.

― Котлы на твёрдом топливе применяются практически повсеместно. Дрова, уголь или торф есть везде. Топливо относительно дешёвое, но малопрактичное. То есть, такие котлы не могут работать в автоматическом режиме. Процесс топки постоянно необходимо держать под контролем, подбрасывать дрова или уголь. После этого, чистка золы просто необходима. Вёдра и пыль – несомненный атрибут любого угольного котла.

Но человек привыкает ко всему. И допустим, в наших Сибирских районах, котёл на дровах или угле остаётся самым востребованным вариантом. Благо здесь нет проблем с этим видом энергоносителя.

―Комбинированные котлы представляет собой комбинацию из нескольких. Например, очень удобно совмещать электричество и дрова, электричество и газ, газ и уголь. При отсутствии одного компонента пользоваться другим и наоборот. Для быстрого нагрева помещения целесообразно применить дрова или уголь, а затем включить электричество для поддержания уже высокой температуры. Вариант практичный и используется довольно широко.

― Пиролизные котлы – это результат современных технологий, которые активно завоёвывают рынок. Само слово пиролиз означает термический распад материалов без доступа кислорода. В роли горючего могут применяться дрова, опилки, уголь, нефтепродукты и даже мусор.

Элементарная схема такого котла состоит из двух камер сгораний. В первой происходит непосредственно сгорание топлива, а во второй уже синтез газа. В результате практически не остаётся ни сажи, ни копоти, ни золы.

Котлы такого вида очень «долгоиграющие». Они так и называются – котлы длительного горения. Время горения одной загрузки дров может достигать нескольких суток, это довольно практично. Но не стоит забывать, что цена на такие «чудо-изобретения» приличная. А используемое топливо должно быть хорошо просушенным.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Как определиться какой котел вам подойдет?

Для того, чтобы правильно выбрать котел для своей бани, необходимо точно ответить для себя на такие вопросы:

1. На какую сумму ежемесячных затрат вы планируете тратиться?
2. Какова степень желаемого для вас комфорта?
3. Насколько надежным вы готовы видеть свой котел?
4. Как много вы сейчас готовы потратить на оборудование котельной в бане?

• Одноконтурные, которые используются только для отопления самой парной.
• Двухконтурные, которые служат и для отопления, и для нагрева воды в моечную.
• Трехконтурные, которые обогревают полы в бане и мини-бассейны.

Какой именно котел нужен в вашу баню, зависит и от материала ее стен, и от общей площади, и регулярности ее использования. А вот установка котла в баню – дело не простое, и лучше это делать вместе со специалистами.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

• Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
• В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
• Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Лучшие российские котлы для бани на дровах с баком

Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.

Тамань 10 ТБ

Одна из лучших моделей отечественного , который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу. Тамань 10 ТБ

Тамань 10 ТБ

Технические характеристики:

• Габариты – 702х331х850мм.
• Вес – 46 кг.
• Материал – конструкционная сталь.
• Вид каменки – открытая.
• Диаметр дымохода – 115 мм.
• Объем парной – до 10 куб.

Главное преимущество модели – стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора – в среднем покупка обойдется в 12000 рублей.

Инструкция по эксплуатации Тамань 10 ТБ

Ермак 12

Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов – из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой – футерованная сталь до 6 мм.

Ермак 12

Особенности конструкции:

• Глубина топки – до 500 мм.
• Расположение дымохода – центральное.
• Мощность – 12 кВт.

Средняя стоимость такой печи – 11900 рублей.

Инструкция по эксплуатации Ермак 12

Варвара Поленица

Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс – бак съемный, его легко снимать и мыть.

Варвара Поленица

Технические характеристики прибора:

• Мощность – 18 кВт.
• Емкость камеры сгорания – 0, 075 м. куб.
• Топливо – дрова.
• Габариты – 860х450х720 мм.
• Масса – 120 кг.
• Внутренний объем дымохода – 110мм.
• Объем парилки – 24 куб. метра.
• Емкость навесного бака – 50 литров.

Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.

Ну и, конечно, не стоит забывать о таком главном плюсе – это доступная стоимость – средняя цена изделия составит 18000 рублей.

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.
