Козырек над крыльцом своими руками из металла

Необходимость козырька над крыльцом

Козырек из поликарбоната и стальных труб над крыльцом

Строение состоит из каркаса, облицовки, кровельного покрытия. Иногда дополнительно устанавливаются опорные стойки, поддерживающие край навеса, укрепляющие конструкцию. Это пригодится, когда нет уверенности в прочности сооружения.

Козырек нужен не только для защиты от солнца или осадков. В снежных регионах падение снега или сосулек с крыши может травмировать людей. Для легкого схода угол уклона делают крутым, а для защиты от падений массивных предметов нужен прочный навес. Не стоит экономить. Запас прочности вселяет уверенность в безопасности.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

• односкатными;
• двускатными;
• многоскатными;
• арочными;
• куполообразными;
• вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными

Козырек над входом своими руками чертежи. Виды мини-навесов по типу установки и дизайну

Основная задача навеса над крыльцом — укрывать входные двери и порог дома от дождя, снега и солнечных лучей. Классифицировать козырьки можно по типу монтажа, дизайну, материалу для кровли и каркаса, размерам и форме.

Способы крепежа навесов над дверью

Обычно над дверью вешают небольшой козырек, соразмерный с габаритами крыльца. Впрочем, можно построить и широкий навес, который летом будет исполнять роль террасы. Широкие навесы с закрытыми боками служат неплохой защитой от ветра.

По типу установки навесы делят на два вида:

1. Опорные. Это массивные сооружения, требующие надежной фиксации. Такие навесы одной стороной крепят к дому, а противоположную устанавливают на металлические или деревянные опоры.

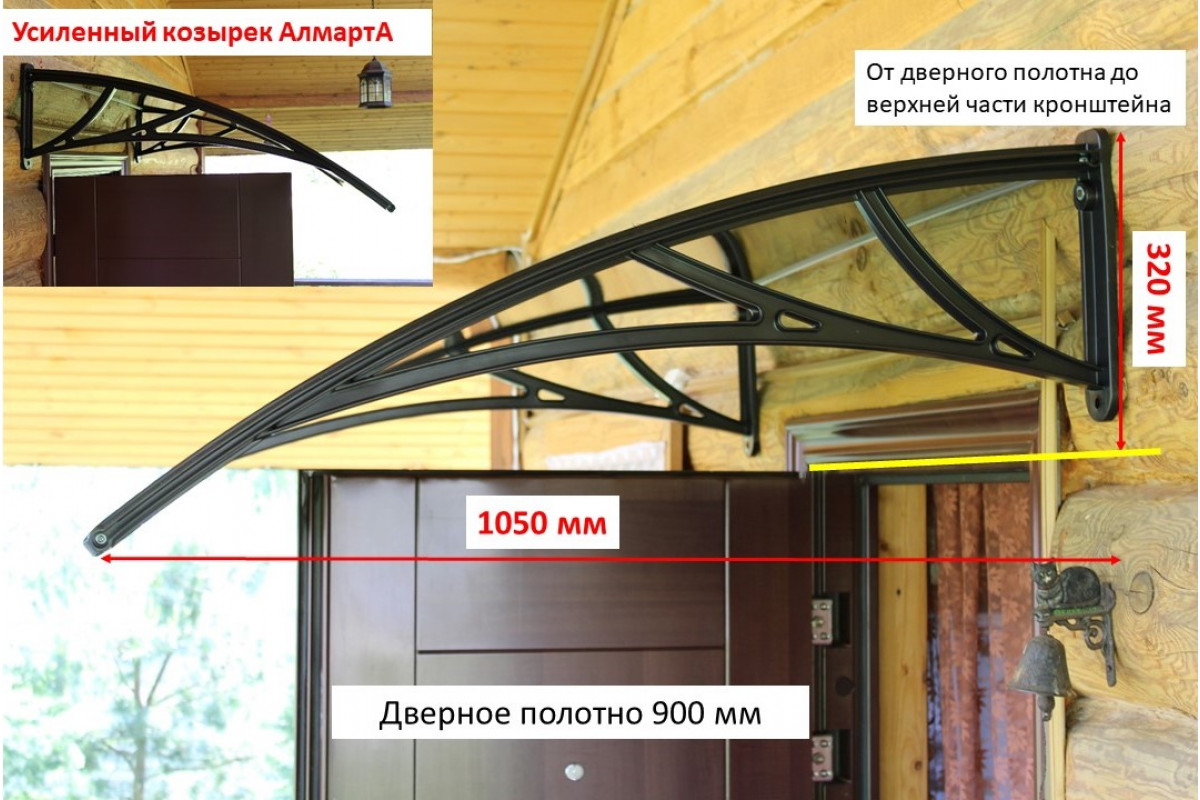

2. Навесные. Легкие, небольшие конструкции, которые крепят непосредственно над дверью. Такие козырьки просты в монтаже, но зачастую играют больше декоративную роль, ведь небольшое укрытие неспособно защитить, например, от ливня или обильного снега.

Сделать своими руками навес или козырек над крыльцом помогут фото уже готовых конструкций. Глядя на работы, проще определиться, каким вы хотите видеть свой навес. Вариантов дизайна крыши множество.

Многообразие форм и дизайнерских решений

Односкатная крыша. Самая простая конструкция — функциональная и без особых изысков. Сделать ее под силу даже человеку, имеющему лишь начальный опыт в строительстве. Такая форма идеальна для широких опорных навесов из профлиста или шифера, а также для открытых террас

При возведении односкатного сооружения важно сделать достаточный уклон, чтобы на крыше не скапливались осадки или листва с деревьев

Двускатный или трехскатный козырек. Крыша «домиком» украсит крыльцо как в классическом, так и в деревенском стиле. Особенно симпатично выглядят двускатные деревянные или черепичные крылечки. Чаще всего такое крыльцо делают с опорными столбами, чтобы конструкция выдержала немалый вес кровли. Трехскатный навес — это усложненный вариант двускатной крыши. Сделать его не так просто, но и выглядит он интереснее.

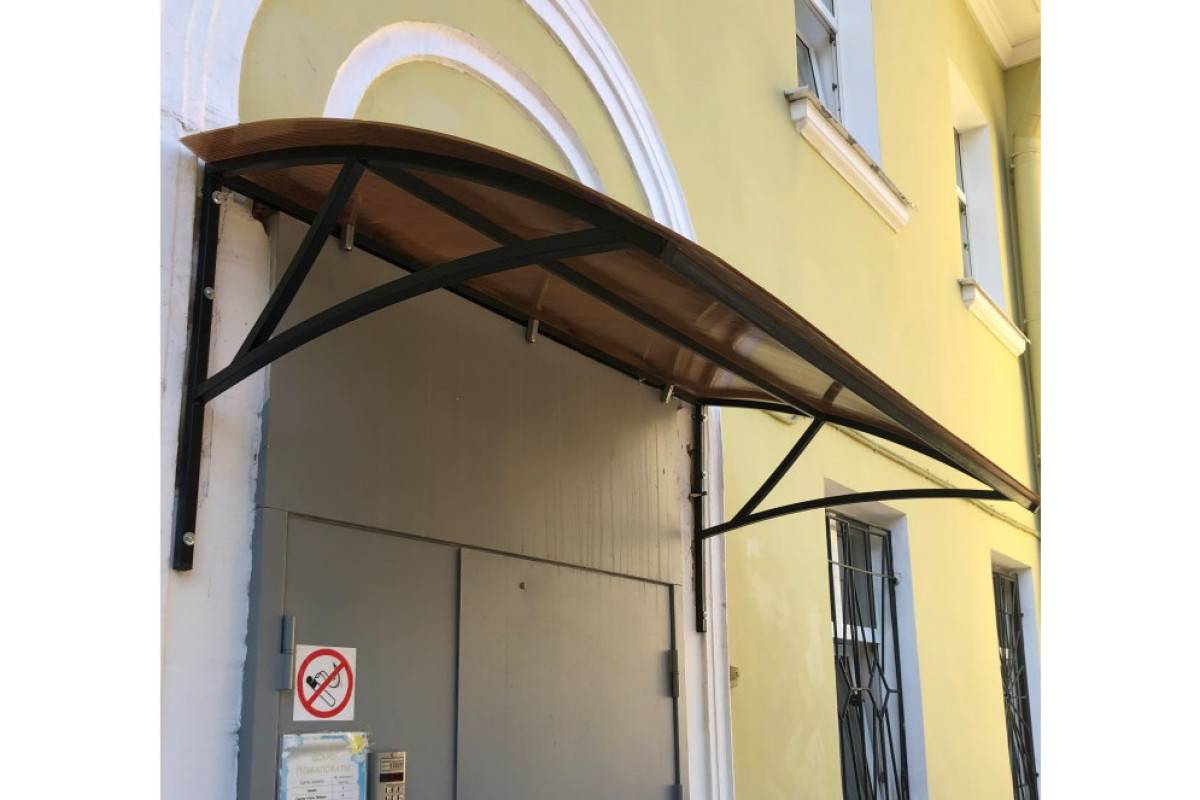

Полукруглый козырек. Раньше такие козырьки делали из металла. Сейчас для них, как правило, используют сотовый поликарбонат. Этот материал отлично гнется, легко крепится на каркас и в целом выглядит очень презентабельно. Легкость конструкции позволяет сделать ее навесной, а разные цвета поликарбоната дают простор для дизайнерских изысков. Полукруглым можно сделать как небольшой навес над дверью, так и масштабную конструкцию, перекрывающую весь фасад.

Фигурные навесы. Чтобы сделать крыльцо с нестандартной крышей, понадобится обширный строительный опыт

Такие навесы сложны в исполнении, но всегда привлекают внимание и вызывают восхищение. Для их сооружения выбирают такие кровельные материалы, с которыми проще всего создавать сложные формы, например, черепицу, сотовый или монолитный поликарбонат

Конструкция может быть самой разной — в виде простого или удлиненного купола, многоугольная, вогнутая или любой другой формы.

Что понадобится для строительства – закупаем профиль и цемент

Как мы уже сказали выше, козырек будем делать из металла. Для его изготовления нам понадобятся следующие материалы:

• профилированные трубы сечением не менее 50х50 мм, можно использовать круглые трубы диаметром не менее 50 мм;
• профильная труба 20х20 мм;
• деревянные рейки;
• кровельный материал;
• материалы для приготовления – бетона цемент, щебень и песок.;
• краска по металлу.

В качестве кровельного материала желательно использовать такое же покрытие, которое используется для дома. К примеру, если основная крыша покрыта металлочерепицей, то абсолютно такую же металлочерепицу следует использовать и для козырька. В результате он будет смотреться наиболее гармонично. Исключением является поликарбонат, который можно использовать независимо от того, каким материалом покрыта основная крыша. Единственное, как мы уже сказали, поликарбонат подходит не для всех типов домов.

Арочная кровля – интересная идея для любителей оригинальных решений

Если вы хотите, чтобы козырек над крыльцом смотрелся необычно. При этом был «легким», «воздушным», сделайте его арочным и покройте поликарбонатом – это полупрозрачный листовой материал, который хорошо гнется. Изготавливается конструкция достаточно просто — как и в предыдущем случае, размечаем площадку и устанавливаем на углах две опоры.

Затем изготавливаем из профилированных труб П-образную раму. Длина перемычки конструкции должна равняться ширине навеса, а две параллельные планки – длине кровли (глубине). Перемычку крепим к стене анкерами или дюбелями. При этом края параллельных планок привариваем к опорам, в результате П-образная рама должны быть установлена горизонтально. Если вы делаете козырек, к перемычке по краям нужно приварить две стойки длиной не менее 30-40 см и закрепить их на стене. Они повысят несущую способность конструкции.

В результате у нас получился каркас, к которому нужно приварить арочную стропильную систему. Для ее изготовления нам нужно сделать две дуги из отрезков труб, длина которых должна превышать ширину козырька. Чем длинее будут эти отрезки, тем меньше получится радиус сгиба. Согнуть трубы можно при помощи трубогиба. Если такого инструмента у вас нет, сделать трубогиб можно самостоятельно. Для этого нам понадобится большой лист фанеры или ОСБ. На нем рисуем дугу необходимого диаметра и вдоль разметки крепим крюки. Возле крайнего крюка делаем фиксатор – просто переворачиваем такой же крюк и крепим вверх тормашками. Затем вставляем трубу в фиксатор и изгибаем ее вдоль крюков.

Существует еще один вариант получения дуг, который даже не требует трубогиба – берем трубу и делаем надрезы. Чем меньше диаметр изгиба, тем чаще должны располагаться надрезы. Затем изгибаем трубу руками и завариваем надрезы. Полученные дуги крепим к раме – одну между столбов, а вторую у стены. Между дуг крепим перемычки с шагом сантиметров 20-30. На этих перемычках фиксируем лист поликарбоната, который и придаст конструкции «воздушный» вид. Для монтажа покрытия используем саморезы.

На этом строительство завершено. Единственное, чтобы украсить конструкцию, делаем из металлического прута узоры и привариваем их к наружной трубе, как на фото выше. В завершение работу красим металлический каркас. Покраской желательно заниматься до установки поликарбоната.

Надо сказать, что существует еще один вариант изготовления арочного козырька. Его принцип аналогичен строительству односкатного навеса, единственное, стропила, т.е. гипотенуза кронштейнов-прямоугольников, делается не ровной, а дугообразной.

Покрытие козырьков

Для покрытия дверных навесов уже есть устоявшиеся популярные материалы, всего их три. Лидером среди них является поликарбонат. Ниже мы вам расскажем об этих материалах, чтобы вы могли выбрать то, что подойдет именно вам.

Поликарбонат

Это пластическая основа, она имеет гибкие свойства, поэтому может подстроиться под любую сваренную форму из железа. Поликарбонат делится на два вида: цельный и сотовый. Цельный более долговечен, но в цене он в несколько раз превышает стоимость сотового. Этот поликарбонат шершавый, поэтому на нем быстро образуется грязь. Кроме того, на нем образовывается конденсат. Внешне он выглядит очень достойно, но есть у поликарбоната и недостатки.

Главный принцип его установки — специальная основа. При минусовой температуре он имеет свойство сужаться. Использование поликарбоната на козырьке всегда обсуждается индивидуально с заказчиками. Изделия из этого материала не долговечны, через пять-семь лет они приходят в негодность и покрытие необходимо менять.

Металл

Без сомнений, такой козырек самый надежный и долговечный. Стоимость его достаточно высокая, от 30 тысяч за квадратный метр. Далеко не все могут его позволить, а часто, в этом нет необходимости в таком дорогом удовольствии. Еще один минус металла в его весе. Не каждая стена выдержит такую тяжесть. В бюджетных домах не рекомендуется установка этого вида козырька.

Профнастил

Средний вариант между металлическим покрытием и поликарбонатом. Сразу стоит отметить, что этот материал не требует дополнительной покраски, потому что его спектр цветов очень широк. Но минусы есть у него тоже. Такое покрытие очень легко поцарапать, поэтому он требует тонкой установки. Кроме того, природные осадки тоже способны оставлять царапины. В большинстве случаев они мелкие и не заметны для человеческого глаза.

Не рекомендуется использовать дерево покрытия козырька над крыльцом, оно лучше подходит для внутренней отделки. Например, бетонная лестница, отделанная деревом придает роскоши и элегантности вашему дому. Подробнее о процессе можно прочесть здесь.

Также рекомендуем материал, который подробно расскажет как построить дровяник.

Как сделать козырек над крыльцом. Поэтапная инструкция

Установка козырьков проводится в несколько этапов, у каждого из которых есть свои тонкости и нюансы.

Данное мероприятие проводится в следующей последовательности:

1. Составление эскиза. Рисунок делается в масштабе и цвете. Подбирается наиболее подходящий по дизайну и эффективности вариант.
2. Осуществляется выбор материала. Следует остановиться на прочной и долговечной продукции, соответствующей требованиям безопасности.
3. Составляется схема. В ней нужно охватить все аспекты строительства, включая способы крепления деталей.
4. Изготовление каркаса. В зависимости от выбранной конструкции эта часть сооружения собирается на земле или непосредственно на фасаде.
5. Укладка кровельного материала, проверка сооружения на прочность, герметичность и правильность сборки.

Что следует учесть перед тем как сделать навес над крыльцом

Перед тем как сделать козырек над входной дверью, необходимо оценить следующие факторы:

• уровень и интенсивность осадков в регионе;
• господствующее направление и сила ветра;
• тип грунта;
• несущая способность стены фасада;
• дизайн и стиль здания;
• необходимость установки дополнительных опций;
• стоимость проекта;
• собственные навыки и финансовые возможности.

Дизайн и чертеж изделия

Основы разработки дизайна навесов основываются на их органическом сочетании со стилем строения и функций, которые должно выполнять сооружение. Если козырек над дверью нужен только для защиты от непогоды, то можно остановиться на самых простых и недорогих скатных проектах. В тех случаях, когда строительство проводится в едином ансамбле, нужно выбрать более дорогие материалы и изящную ажурную конструкцию.

При составлении чертежей необходимо указывать в них следующие данные:

• виды материалов;
• тип крыши;
• параметры сооружения (длина, ширина, высоты);
• схема каркаса;
• порядок крепления сооружения (подвесное, навесное, опорное);
• расположение облицовки;
• места крепления электрических приборов.

Как правильно рассчитать размер крыши крыльца

Зная, какая должна быть расчетная прочность кровельной плоскости (200 кг/м²), можно при помощи математических действий рассчитать максимальный размер крыши. Для этого нужно вычислить ее площадь (Д х Ш) и умножить на предельный показатель. После этого нужно изучить показатели прочности кровельных материалов. Если они недостаточны для плоской или скатной кровли, то нужно увеличить угол наклона.

Козырек над крыльцом за 1 день своими руками. Выбор материала и подготовка эскиза

Перед началом работ сначала необходимо выбрать материал для будущего козырька, а также подготовить его эскиз с учетом уже выбранного материала и особенностей климата в вашем регионе. При этом чаще всего в условиях средней полосы России для изготовления этих защитных приспособлений выбирается древесина, которая легко поддаётся декоративной обработке, позволяющей украшать фронтоны козырька изящной резьбой.

Схема козырька

В качестве кровельного покрытия для него чаще всего используется металлочерепица или другие аналогичные по свойствам материалы. Если же вы планируете изготовить защитный навес в виде арки или шатра – для их закрытия удобнее всего использовать черепицу или же изготовить его из поликарбоната.

Арочный козырек из дерева

Работы по обустройству козырька начинаются с подготовительных операций, состоящих в разметке места его установки и снятия всех необходимых замеров. При этом следует учитывать, что козырек должен полностью перекрывать крыльцо по всей площади и даже немного выступать за его границы. Такой запас позволит вам практически полностью защитить ваше крыльцо от дождя при сильном ветре.

Конструкция односкатного козырька

Когда замеры закончены, на листе бумаги подготавливается эскиз будущего изделия с указанием всех его размеров. Такой набросок поможет вам определиться с количеством материалов, необходимых для изготовления козырька и которые нужно будет закупить. При этих подсчетах должен учитываться угол наклона скатов и их общая длина. Перед началом работ помимо досок и брусьев, необходимых для обустройства обрешетки и стропил, подготавливаются специальные треугольные кронштейны, а также закупается кровельный материал.

Материалы для навеса. Как выбрать, на что ориентироваться.

Для постройки надёжного, долговечного и практичного навеса лучше всего подходят металлопрофиль с поликарбонатом. Но нужно разобраться какими характеристиками они должны обладать, чтобы всё продумать и добиться качественного результата.

В начале рассчитывается снеговая и ветровая нагрузка. Но так как это сложно для новичков, даже для небольшого сооружения лучше использовать более мощный материал.

Для примера возьмём средний по габаритам навес: 6х4 м. Он подойдёт для укрытия одной машины или создания беседки.

Как выбрать металлопрофиль:

На профтрубах недопустимо присутствие трещин.

Оптимальные характеристики:

• Для опорных стоек: 80x80x3 мм
• Для несущей балки: 80x80x3 мм
• Для фермы: от 25х25х2 до 30х30х2 мм
• Для обвязки ферм под поликарбонат: 40х20х1,5 мм

Как выбрать поликарбонат для навеса

Какой вид взять, сотовый или монолитный? У каждого из них свои достоинства и недостатки. Но мастера больше склоняются к сотовому. Вот почему:

• Он легче;
• Дешевле чем монолитный;
• Лучше защищает от ультрафиолета;
• Прекрасно справляется с функцией теплоизоляции.

Стандартные размеры сотового поликарбоната по ширине 2,1 м. По длине – 3, 6, или 12 метров.

Обратите внимание: листы укладываются вдоль рёбер жесткости (ферм) / вдоль воздушных каналов. На что ориентироваться:

На что ориентироваться:

1) При выборе поликарбоната ориентируйтесь на наличие защитного УФ-слоя. Без него материал прослужит максимум два года, так как развалится под воздействием солнечных лучей.

2) По цвету лучшим считается бронзовый или коричневый. Он отлично смотрится на любом участке, обладает средней светопропускаемостью – под навесом не будет слишком жарко, при этом воздух достаточно прогревается.

3) Поликарбонат имеет такое свойство, как радиус изгиба. Чем тоньше лист, тем этот параметр больше. Если цель использовать прочный материал, не нужно придумывать сильно изогнутую или волноообразную крышу.

Оптимальные характеристики:

1) Толщина: по надёжности и цене – 8-10 мм. Шестёрка будет слишком хлипкой, разве что для небольших навесов в качестве хозпостройки. А 12 мм в частных сооружениях нет необходимости, когда и восьмёрка справляется с нагрузкой отлично.

2) Также подбор зависит от того, какого сечения будет профильная труба. К примеру, если опорные столбы делаются из профиля 60x60x2 мм, то подойдёт толщина от 6 до 8 мм.

Виды навесов

Перед тем как начать обсуждать технологию как сделать козырек над крыльцом своими руками из металла, классифицируем его по разным признакам. Их подразделяют на два вида:

• Монолитного типа. Возводятся на определенном этапе строительства здания. Среди их основных особенностей отметим высокую прочность.
• Модульного типа. Выполняются из ряда различных элементов, которые в итоге собираются в общую конструкцию. Навес подобного типа устанавливается как на этапе строительства, так и после него.

Если рассматривать классификацию по форме, то здесь выделяют следующие виды:

односкатные. Конструкция относится к самым простым. Изготавливаются подпорки из профильной трубы и обрешетка. Столбики углубляются на 50-70 см в землю и заливаются бетоном (столбчатый фундамент). Поликарбонат слетится на обрешетку. Не рекомендуем брать для навесов поликарбонат толщиной свыше 8 мм.

Создание односкатной конструкции

Болгаркой из металлического профиля вырезают заготовки согласно размерам, указанным в чертеже. Понадобятся четыре поперечных элемента по 1,2 метра, два продольных по 2 м и два боковых по 1 м. Отрезки труб раскладывают на ровной бетонной поверхности или сварочном столе. К продольному профилю фиксируют боковой. Для создания между ними прямого угла используют струбцины, а также угольник. Потом переходят к сварке.

Неопытным мастерам лучше сначала прихватывать стыки, чтобы оставить возможность исправить ошибки. Процедуру повторяют с продольной трубой и боковой. В итоге получается два комплекта элементов каркаса.

Эти изделия состыковывают, выравнивают и сваривают. Швы зачищают абразивным материалом и зубилом. К раме приваривают продольные элементы и боковые стойки, с помощью которых козырек фиксируют над крыльцом. В ножках делают отверстия под крепежные элементы.

Материал изготовления каркаса: металл vs дерево

Как и обычную крышу дома, козырек можно сооружать на деревянной или металлической основе

Больше того, для такого важного, но мелкого элемента сегодня в ход идет даже пластик! И однозначно сказать, что из этого всего лучше, нельзя. Посмотрите на плюсы и минусы, и сделайте свой выбор самостоятельно

Вооружившись буквально несколькими ровными брусками, вы сможете самостоятельно сделать добротный козырек. Дерево хорошо тем, что позволяет выкрашивать каркас в любой цвет, украшать резьбой, подтачивать и подпиливать до нужной придуманной формы.

Благодаря поддатливости древесины, из нее получаются крыши козырька самых разных форм. Например, одна из самых красивых – вальмовая:

Но самый простой вариант – это плоская крыша с прямыми краями. Благодаря такому минимальному углу она не будет мешать ни карнизу, ни окнам, особенно, если козырек над входом расположен к ним достаточно близко. Причем плоская крыша козырька смотрится органично на фоне даже крутых скатов дома.

В общей сложности металлические козырьки бывают прямолинейными, криволинейными, в виде овала, полусферы, многоуровневыми или одно- и двухскатными.

Так, если у вас есть трубогиб, то вполне реально самостоятельно соорудить прочный козырек:

Чтобы самостоятельно изготовить красивый металлический козырек, вам понадобятся такие инструменты, как болгарка, дрель и сварочный аппарат. Подумайте, какой будет удобная высота, ширина и размеры козырька. Потом рассчитайте угол крыши для выбранной вами формы. Проект такого изделия можно присмотреть у нас на сайте или же придумать самостоятельно. Ведь козырек — это такой элемент, с которым можно вволю экспериментировать, и при этом для него сохраняются все те же принципы устройства, как или для обычной крыши.

Далее, среди металлопроката выбирайте профиль с меньшим сечением, чтобы его можно было при необходимости согнуть. Только учитывайте минусы в работе с металлом.

Во-первых, такую конструкцию сложно собрать без специальных инструментов. Также вам понадобится помощь в проведении сварочных работ, если у вас нет опыта, да и у такого изделия вряд ли будет хоть какая-то оригинальность. Все сварные швы, к сожалению, будут видны.

К счастью, в изготовлении каркаса козырька можно комбинировать металл и дерево, и все сварные швы спрячутся за обшивкой:

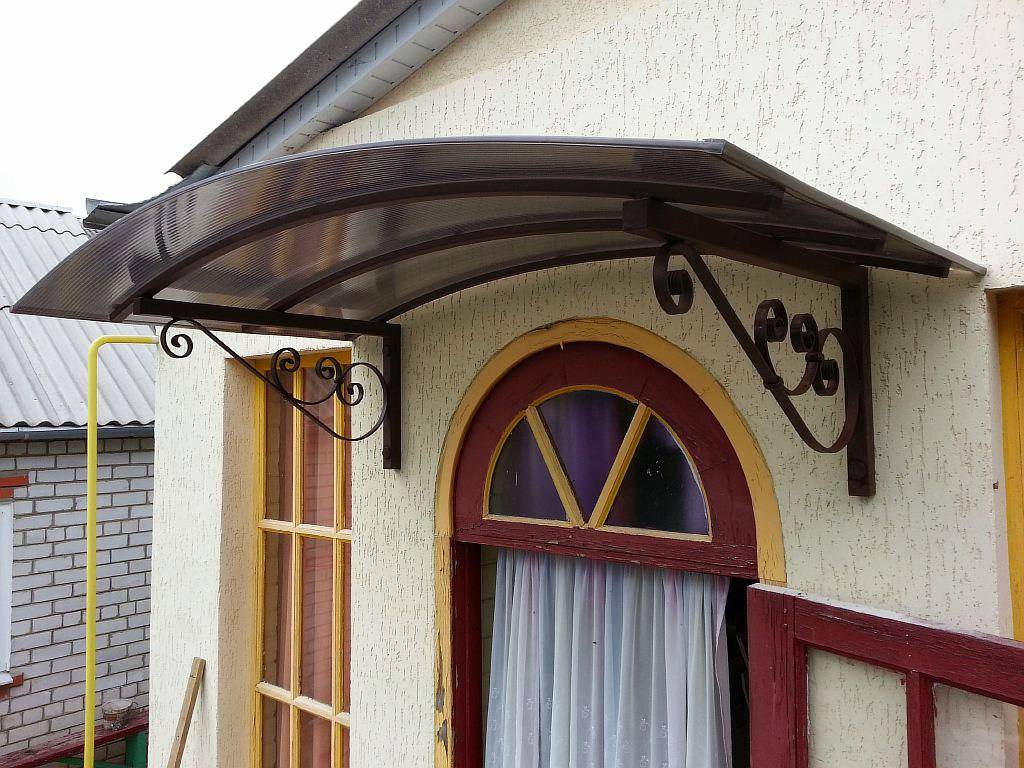

Не можем не отметить отдельно козырьки из витого металла. В отличие от простого металлического мини-навеса, кованые получаются изысканными, фантастической и невообразимой формы. Хотя у них есть и минусы!

Так, кованые изделия обычно обходится дорого, весят больше, чем сварные, и немного усложняют сам процесс монтажа

Также важно учитывать, что изготовление кованого козырька занимает определенное время и придется какое-то время побыть без крыши над входной дверью

Также готовый кованый козырек настолько тяжелый, что вам понадобится помощь, чтобы его закрепить. Для этого сначала сделайте разметку на стене, где будет висеть этот элемент, и просверлите там отверстия. Зафиксируйте козырек на анкерах, а места стыковки кровельного покрытия и самой стены закройте металлической лентой или герметиком.

Зато кованые козырьки над входом замечательно сочетаются с любым видом кровельного покрытия. Готовую конструкцию особенно эффектно украшать фонарями.

К слову, даже самый красивый кованый козырек состоит из отдельных элементов, многие из которых можно попробовать повторить методом холодного изгиба, а затем просто сварить все детали. После того как вы соберете такой каркас, тщательно зачищайте все швы специальной железной щеткой на болгарке. Каркас нужно будет погрунтовать и покрасить из компрессора или кисточкой.

Витиеватые козырьки замечательно сочетаются с экстерьером дома, особенно если еще в рисунок вкладывался какой-то смысл. А чтобы немного сэкономить, вы можете изготавливать для металлического козырька только отдельные кованые элементы, например, по бокам.

4 Этап: Облицовка.

1) Нарезаются листы поликарбоната нужного размера.

2) Укладываются на каркас плёночным покрытием кверху, под которым защитный слой от УФ-лучей. Плёнка снимается только по окончании, чтобы не повредить покрытие, пока Вы будете монтировать.

3) Листы между собой соединяются стыковочной планкой. Для её плотной фиксации по краям панелей защитная плёнка удаляется. Стыковать их рекомендуется с зазором в 5 мм. Чтобы материал мог расширяться от температуры, не ломаясь.

4) Кровля крепится специальными термошайбами. Они компенсируют температурные деформации поликарбоната, предотвращают попадание лишней влаги.

Правила крепежа термошайбами:

• Отверстия делаются на 2 мм больше, чем крепёжная ножка;
• Размер шайбы подбирается по толщине поликарбоната;
• Закрепляются на расстоянии не ближе, чем 40 мм до края панели;
• Вкручиваются строго вертикально;
• Отверстия проделываются только в воздушных каналах поликарбоната;
• Крепёж нельзя перетягивать или оставлять слишком свободным.

Термошайбы закручиваются по всей обрешётке, включая сами фермы. В точках крепления защитную плёнку снимайте.

5) На окончательном этапе закрываются торцы поликарбоната. Это не допускает попадание пыли, грязи, влаги и насекомых. А также придаёт завершённый эстетичный вид.

Сначала прокладываем перфоленту, затем присоединяем торцевой профиль. Есть перфолента герметизирующая и влагопроницаемая. Лучше брать вторую, она не мешает испарению конденсата, одновременно защищает от загрязнения.
