Изготовление козырька на дымоход своими руками

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа) Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Установка конструкции

Прежде чем поднимать готовый короб для дымохода, нужно заизолировать стыки, в месте соприкосновения с крышей, для этого отлично подойдет рубероид или полиэтилен хорошей плотности. После завершения манипуляций кожух надевают на каркас и крепят шурупами, а пустоту заполняют огнеупорным материалом.

Для работы лучше взять шуруповерт, работать с дрелью на высоте будет некомфортно из-за подходящих к ней проводов. Декоративные уголки не только обеспечат герметичность, но и способны существенно преобразить внешний вид, сделав его максимально эстетичным.

Воспользовавшись подробным алгоритмом действий, можно сконструировать и установить достаточно качественную защиту от возгораний и разрушений трубы собственными руками, сэкономив при этом средства.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Подготовка к монтажу

Подготовка к монтажу дефлектора состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно, то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Так можно создать лицо своего дома

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий. Колпак надо выбирать в соответствии с:

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

• зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
• дымник служит защитой от попадания мусора и влаги в виде осадков;
• если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
• изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
• грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

• чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
• ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
• дрель с различными сверлами;
• материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
• дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу (прочитать подробнее)

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

На заметку! Не пренебрегайте качеством установки дефлектора на трубу. Находясь под постоянной ветровой нагрузкой, некачественные крепления очень скоро утратят свои характеристики и конструкция распадется.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет. Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки

Или придется ежегодно снимать колпак и снова покрывать его краской

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;

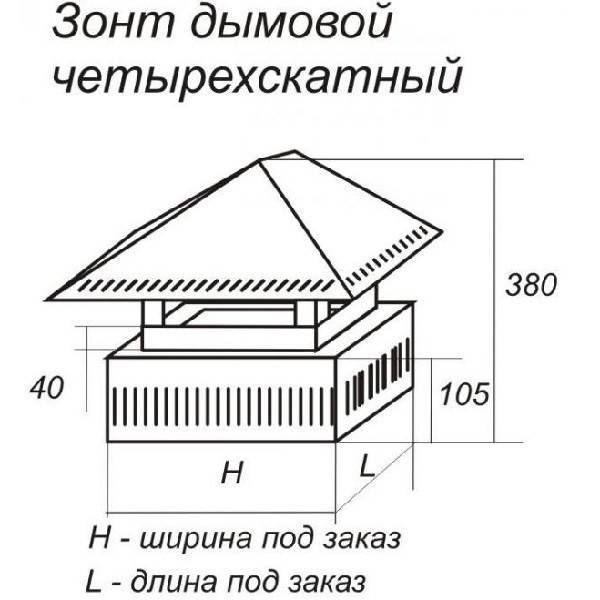

• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

• колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
• для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
• котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Зонт дымовой трубы – за и против

В пользу установки различных заглушек (другие названия — гриб, зонтик, флюгарка, дымоход) на концах дымохода говорят следующие аргументы:

• Зонт частично защищает дымоход от обдува ветром и тем самым снижает вероятность опрокидывания дымохода;
• колпак дымохода служит защитой от мусора и попадания влаги из атмосферных осадков;
• в случае сетчатых конструкций предотвращает гнездование птиц внутри дымохода;
• Продлевает срок службы кирпичной дымовой трубы, повреждаемой ветром, дождем и снегом;
• гриб с элементами декора дополняет архитектурный стиль постройки.

Кожух дымохода снабжен сеткой по бокам, защищающей дымоход от птиц.

Теперь рассмотрим контраргументы. Главный недостаток — грибовидная крыша на дымоходе препятствует выходу продуктов сгорания. Это означает, что он предотвращает свободный выход газов, создавая заметное аэродинамическое сопротивление. Это означает, что дымоходный зонт не увеличивает тягу в дымоходе, а, наоборот, уменьшает ее.

Второй недостаток использования насадок неоднократно подтверждается грустной статистикой. Все дело в том, что одним из продуктов сгорания углеводородов является водяной пар, который вместе с дымом выбрасывается в атмосферу. Высокоэффективные бытовые дизельные и газовые котлы выделяют газы при низкой температуре (до 120 ° C). Газы охлаждаются по мере продвижения вверх по дымоходу и затем контактируют с металлом вытяжки.

Примеры обледенения дымоходов с заглушками

Водяной пар сразу конденсируется и замерзает при минусовых температурах, что приводит к обледенению зонта дымохода, блокируя поперечное сечение дымохода, как показано на фото. В результате в комнату попадает угарный газ и отравляет обитателей дома. Есть и другие аргументы против установки зонтиков:

1. В современных круглых дымоходах птицам негде устроиться, поэтому их не нужно накрывать сеткой.
2. Правильно сделанный дымоход имеет камеру для сбора конденсата со сливом в нижней части, откуда безопасно стекает вода, попавшая в трубу в виде атмосферных осадков.
3. Установленные на дымоходе твердотопливных котлов и плит вытяжки из оцинкованной стали горят 3-5 лет за счет постоянного контакта с высокотемпературными газами (150-200 ° C). Необходимо установить дефлектор из нержавеющей стали, что увеличивает цену изделия.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
колпак может уменьшать тягу в трубе;
из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Флюгарка к дымоходу

Зонт над дымоходом оформление может иметь самое различное. Самая его главная задача — защищать:

— дом от влажности;
— наружную часть дымоходной трубы от деформации;
— дымоход от проникновения инородных тел (дымник оснащается сеткой).

Применяемый для изготовления навеса материал сказывается на продолжительности эксплуатации. Флюгарка для дымохода может быть стальной, медной, цинк-титановой. Подробнее читайте на .

Медь считается самым востребованным материалом для навесов. Но является металлом химически-активным, потому может с течением времени разрушаться, когда начинает контактировать с другими элементами. Для обеспечения длительности служения (свыше 50 лет) установка медных изделий производится строго с соблюдением требований монтажа.
Устанавливая медный дымовик, его закрепляют с помощью медного же или омедненного элемента крепежа.
Время для медных колпаков только на руку, так как медь покрывается благородной патиной, что наделяет ее уникальным оттенком под старину.
