Крепление стропил к мауэрлату: рассмотрим узлы крепления стропил к мауэрлату

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

• металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
• гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
• гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

Крепление стропил к мауэрлату

Установка стропил с использованием уголка

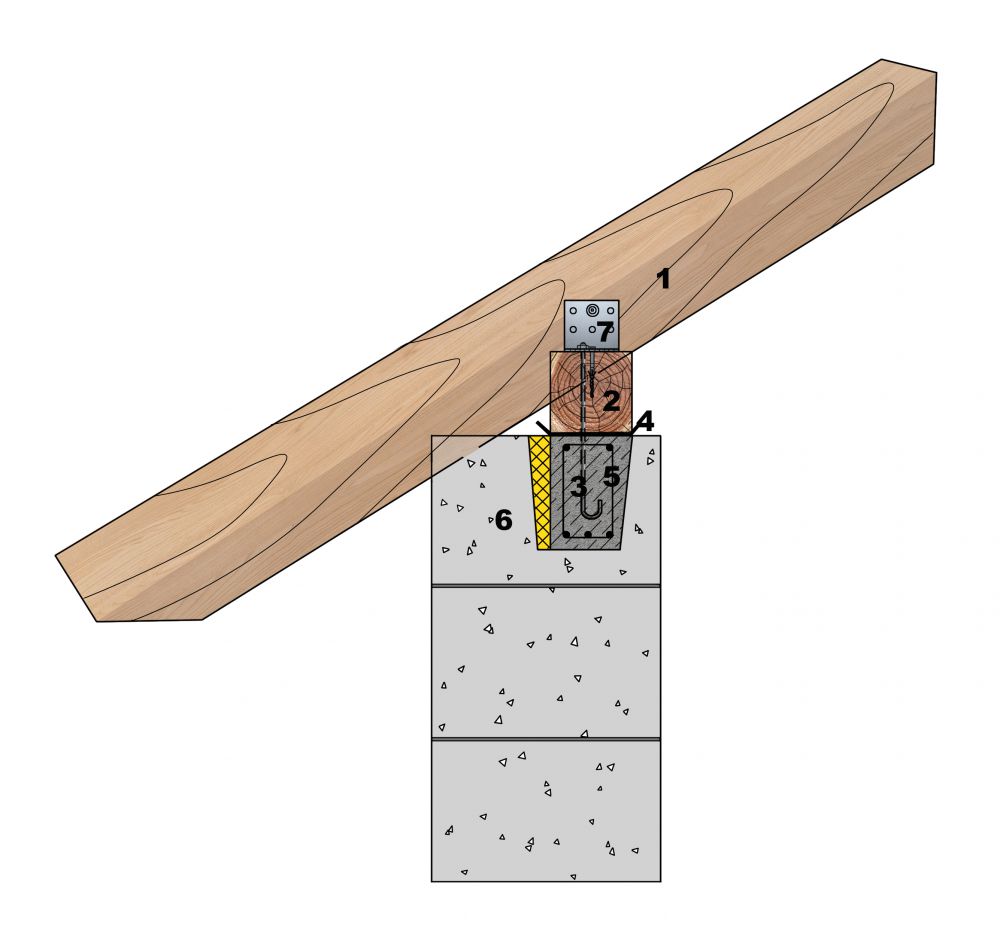

Сегодня распространенной технологией фиксации стропил к мауэрлату является установка важной части кровли с помощью специального уголка, выполненного из металла, а также подшивного бруса.
Ниже предлагается поочередность действий, служащая отличным примером для закрепления стропил к мауэрлату.Последовательность работ:

1. Сначала необходимо обеспечить наклон кровельного ската, который задан в проекте на строительство. Для реализации этой цели стропильную ногу зарезают, придавая ей требуемый угол.
2. Далее следует монтаж подшивного бруса по краю, причем длина бруса должна составлять в пределах метра.
3. Стропило должно крепко и надежно упираться в подшивной брус по прямой линии давления.
4. Следующим образом стропило понадобится закрепить по бокам к мауэрлату, использовав металлические уголки.
5. Полученный узел крепления в конце работы должен усиливаться проволокой-катанкой. Это необходимо выполнять для большей надежность возводимой конструкции кровли.

Выполняя действия согласно инструкции, возведение качественной и долговечной кровли не покажется проблемой.
Заниматься подобной работой необходимо осторожно, соблюдая меры безопасности при работе на высоте.

Что еще почитать по теме?

Что еще почитать по теме?

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

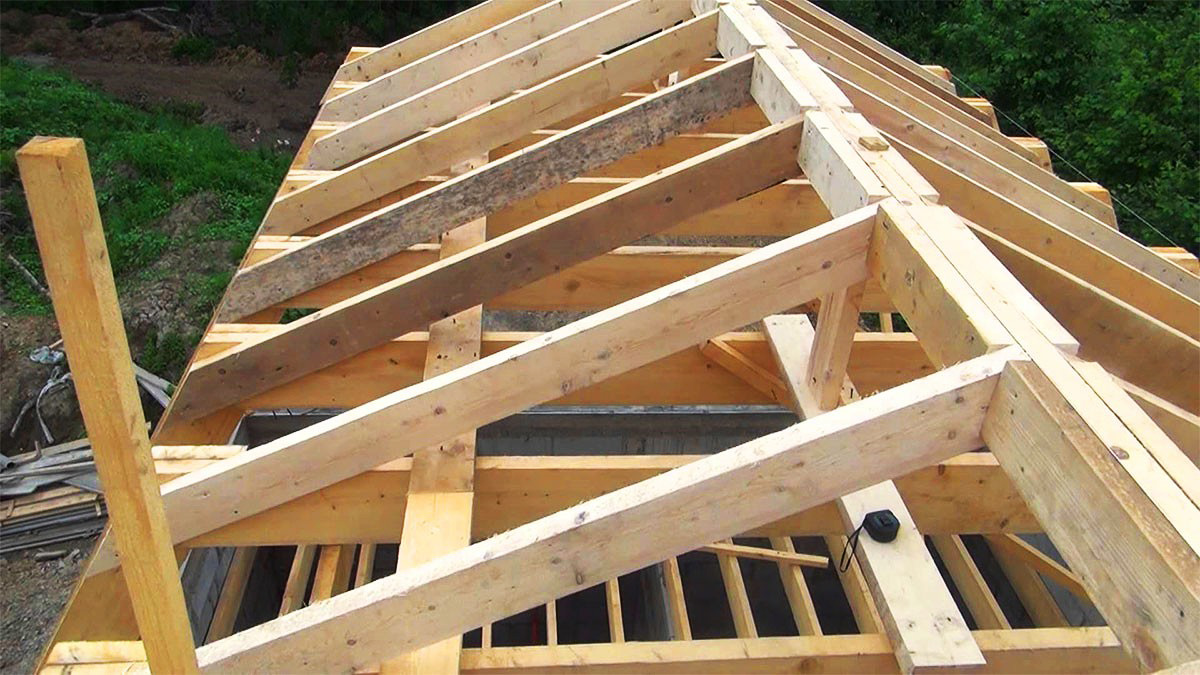

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

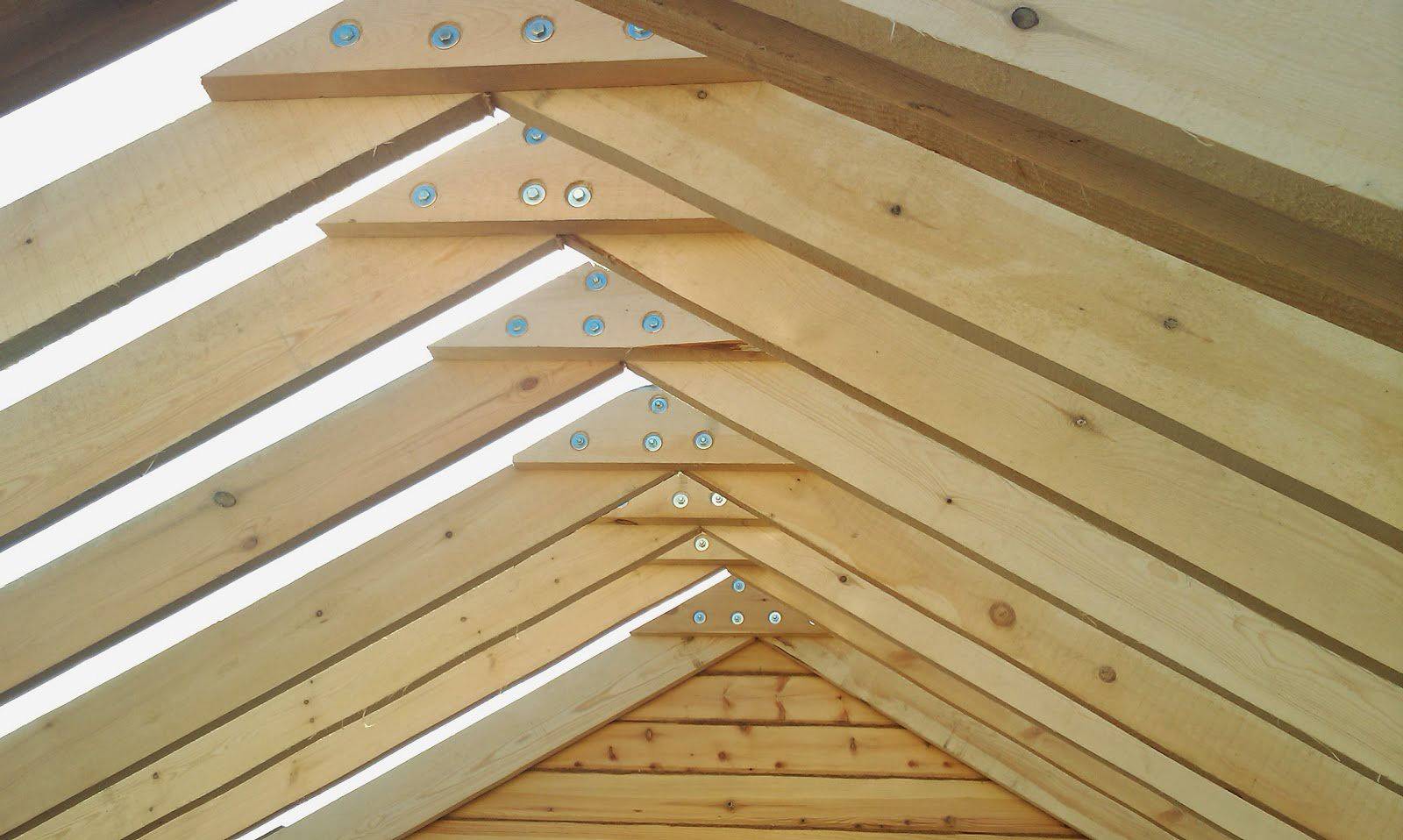

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

Основные крепежные элементы стропил

Чтобы надежно , используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

Современные крепежные элементы для стропил

1. Стяжки из проволоки.
2. Пластины.
3. WB-кронштейны.
4. Болты и шпильки, укомплектованные шайбами гайками.
5. КР-уголок.
6. Саморезы.
7. LK-крепеж.
8. Перфорированная лента (монтажная).
9. Гвозди.

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной. К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

• передачей влаги от стен стропильной системе;
• особенности материала, из-за которой крепления в ней не задерживаются;
• хрупкость стен;
• невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Несколько основных правил крепления стропил к мауэрлату

• Необходимо обеспечить надёжное, прочное и качественное соединение скрепляемых деталей.
• В местах прилегания стропил к мауэрлату необходимо обеспечить высокую точность запилов.
• Крепёжные работы производить с помощью металлических уголков, пластин, кронштейнов, шпилек с резьбой или болтов с гайками.
• Болты и гайки применять только с металлическими пластинами или шайбами.
• Гвозди и шурупы применяют в качестве временного варианта крепления. В дальнейшем их меняют на уголки, пластины или болты.

Крепление стропил всегда было важным моментом при возведении крыши. Гарантией надёжности такого сооружения выступает не только правильный расчёт и выбор материала, но и правильно выполненный монтаж стропил к мауэрлату, а также к балкам перекрытия.

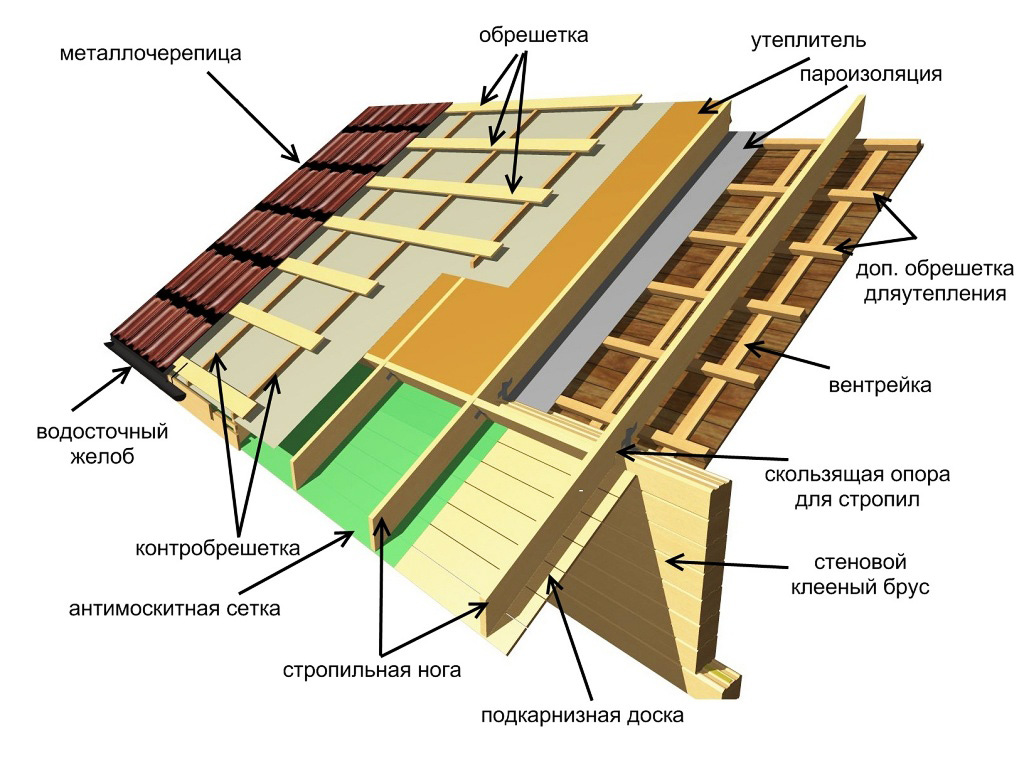

Устройство крыши и назначение основных элементов

Крыша служит для защиты здания от негативного воздействия окружающей среды. К основным частям относятся:

• мауэрлат;
• стропила;
• прогон;
• стойки и балки;
• соединительные узлы.

Каждая часть выполняет конкретную задачу и является обязательным элементом конструкции крыши.

Мауэрлат

Любая конструкция крыши с коньком оснащена стропильным каркасом, точками опоры выбираются стены сооружения. К таким системам относятся вальмовая, двускатная, многощипцовая разновидности. В зимнее время нагрузка на конструкцию увеличивается в несколько раз. Для повышения надежности и предотвращения разрушения стен используется мауэрлат – обвязка верхней поверхности стен крупным брусом

Она изготавливается из материала стропильной системы, причем важно обеспечить неразрывность каркасного элемента. Элемент укрепляет кровлю при повышенной парусности

В каркасных зданиях либо бревенчатых срубах эта конструктивная часть может отсутствовать, её роль играет верхний венец. Крепление стропильной ноги к поверхности мауэрлата выполняется по специальной методике.

Стропила

Стропильный каркас включает опорные элементы, изготовленные из металла либо дерева. Главным компонентом выступают стропильные опоры, это наклоненные балки, которые соединяются по парам на протяжении всего ската, формируя своеобразный конек. Стропила разделяются на два типа:

• Наслонные. Являются опорами и фиксируются на мауэрлат и прогон. Целесообразно применять их в постройках с одной и несколькими несущими стенами. Нагрузка уменьшается благодаря применению вспомогательных опор.
• Висячие. Отличаются наличием одной точки опоры, расположенной в месте закрепления. Используются компенсирующие приспособления горизонтального типа, например, схватки, ригели, затяжки.

Современные стропильные системы реализуются за счет фиксации стропил только к мауэрлату. Крепление стропил непосредственно к стене применяется в частных случаях, когда этого требуют особенности конструкции.

Прогон

Прогонные опоры делятся на коньковые и боковые. Первые представляют собой брус, закрепленный горизонтально, он соединяет стропила в верхней области. Вторые фиксируются в центре стропильных ног для каждого ската кровли. Прогоны крепятся к опорам на расстоянии 5 метров от конька, между ними располагают распирающие опоры. При удлинении стропила стык делают над прогонной балкой.

Балки, стойки и другие элементы

Стойки расположены под прогонами конькового и бокового типа. Они поддерживают стропила. При необходимости стойку монтируют в центре ног для увеличения надежности каркаса. Устойчивость повышают подкосы, упирающиеся в лежень, он находится сверху внутренней поверхности стены.

Еще одним важным элементом является конек кровли, соединяющий два ската, к которым устанавливается обрешетка, повышающая прочность каркаса. Для организации свеса применяются кобылки, если длина стропил недостаточная. Свес уменьшает давление от атмосферных осадков на деревянный каркас.

Что представляет собой скользящее крепление?

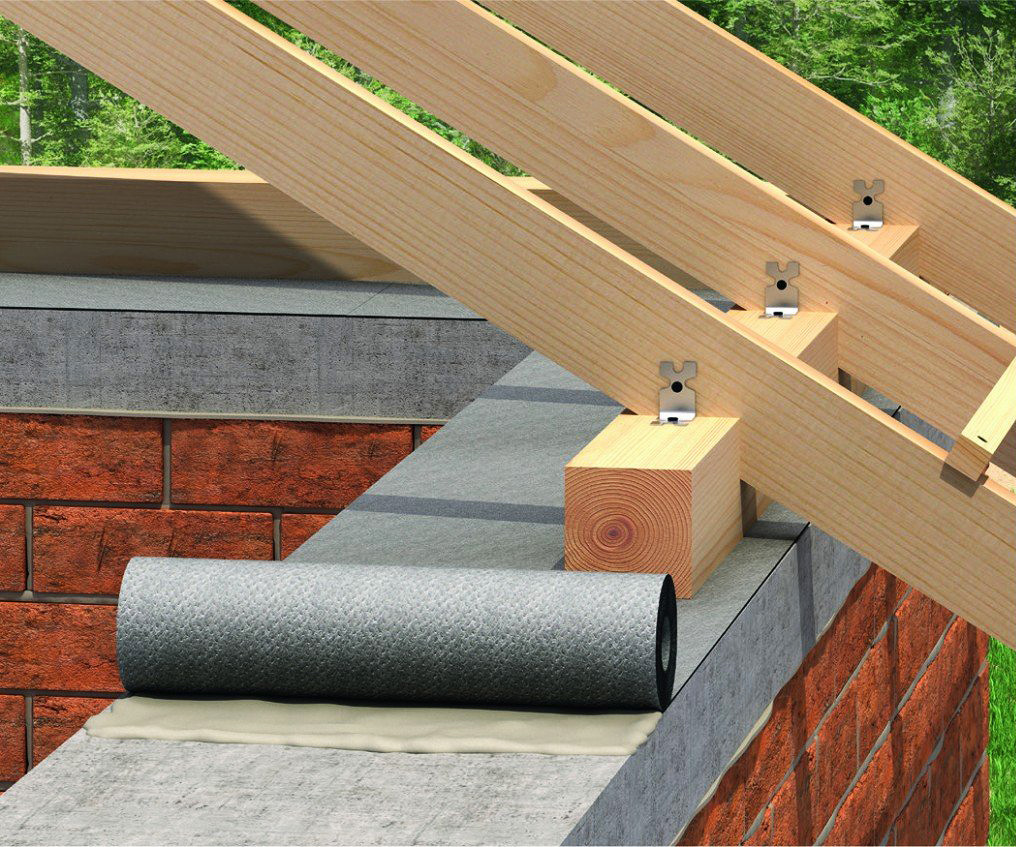

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Установка стропил с применением уголка

Определим следующее: если речь идет о строительстве дома из дерева, то сочленение не должно быть жестким. Здесь подойдет только шарнирное крепление.
Достаточно распространенной технологией является крепление стропил при использовании металлического уголка.

Крепятся стропила следующим образом:

1. Стропильная нога подрезается таким образом, чтобы соответствовать утвержденному проекту ската кровли.
2. По краю мауэрлата крепится опорная балка. Как уже говорилось, ее размер не должен быть выше 1 метра.
3. Стропильную нога жестко упирается в опорную балку во избежание смещения.
4. По бокам стропильную ногу закрепляют уголками. Это надежное соединение.
5. Теперь осталось дополнительно закрепить систему проволокой-катанкой.

Так крепят все стропила по очереди.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.
2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.
3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Какие узлы мы найдем в стропильной системе?

Стропила – это скелет кровли, на котором держатся внутренняя и внешняя обшивка, утеплитель, гидроизоляция и иные элементы. Также очень часто именно их используют в качестве основы под коммуникации. На крышу и, соответственно, стропила приходятся огромные нагрузки, которые могут достигать 200 кг/м 2 . Это вес строительных материалов, снега с листвой и прочего мусора. А чего стоят порывы ветра?

Стропила кровли как основа под коммуникации

При проведении ремонтных работ эта система должна выдержать не только вес человека, но и необходимого оборудования. При этом все эти параметры строго индивидуальны и зависят от ряда факторов, начиная от конфигурации и заканчивая климатической зоной. Однако в любом случае кровля и все ее элементы должны быть достаточно надежными, и только тогда мы сможем себя чувствовать действительно защищенно.

Для начала необходимо ознакомиться с терминологией. Фундаментом всей системы по праву можно назвать мауэрлат. Он представляет собой балку, на которой и крепится конструкция. Его главная функция – равномерное распределение нагрузок на стены. А вот балка, на которой фиксируется обрешетка, называется стропильной ногой. Это важнейший элемент, определяющий угол наклона ската и общий вид кровли. Между собой стропильные ноги скрепляет прогон. Он располагается как сверху, так и сбоку. В зависимости от этого бывают коньковые и боковые прогоны. В нижней части ноги фиксируются при помощи затяжки.

Мауэрлат для крепления стропильной конструкции

Благодаря подкосам и стойкам стропильные балки располагаются максимально устойчиво. Перпендикулярно ногам набиваются обрезные доски – обрешетка. Она служит основой для кровельного материала. А место соединения скатов кровли принято называть коньком. На нем набивается сплошная обрешетка, чтобы сделать эту часть крыши максимально надежной. Продолжение стропильных ног – кобылки. Они располагаются под свесом, защищающим стены от осадков. Очень часто первыми начинают гнить именно эти конструктивные элементы, так как они наиболее подвержены негативному влиянию погоды, при этом сами ноги могут служить еще очень долго. Надежность всей конструкции зависит от того, насколько качественным будет абсолютно каждый узел крепления стропильной системы кровли. О них мы и поговорим более подробно.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

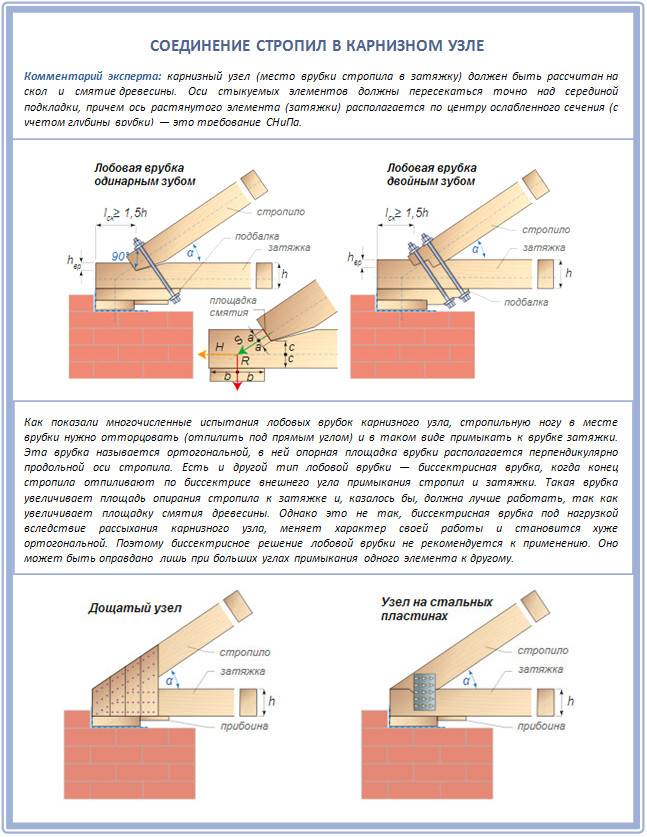

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок. С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.
В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений

Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.
Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.
Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.
Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.
Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
Отрезать по линиям разметки.
При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции .
Установить стропило на свое место, точно совместив все запилы.
Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:
Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны

Забиваем гвозди

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее. Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту. Крепление проволкой-катанкой

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости. Крепление уголками

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

1. Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
2. В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

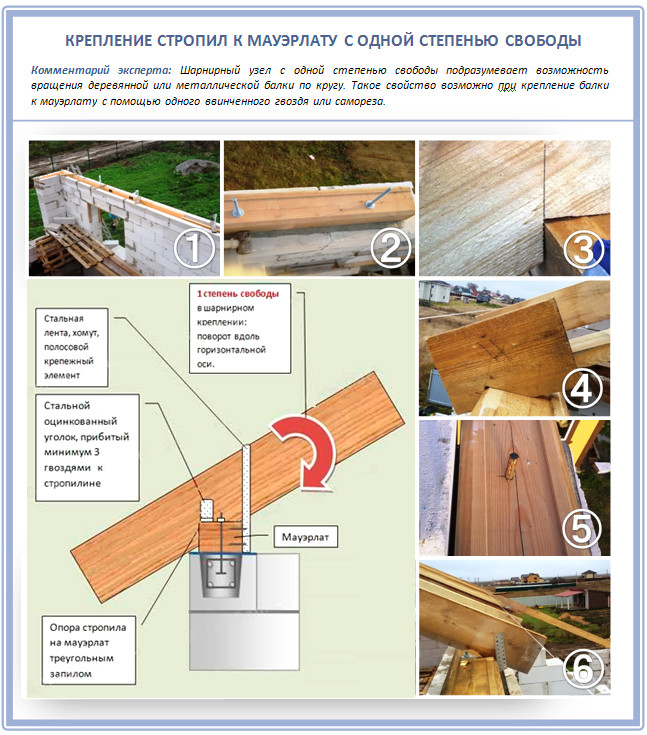

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Принцип фиксации стропил к мауэрлату

Монтаж висячих или наслонных стропил на мауэрлат производится посредством применения скользящего или жесткого соединения.

Опираясь на особенности конструкции, выбирают методы фиксации стропил к рассматриваемой части крыши.
Относительно жесткого соединения, то оно подразумевает полноценное исключение смещения частей относительно друг друга.
Также в данном случае отсутствует сдвиг, изгиб, а также кручение.
Требуемая жесткость соединений обеспечивается за счет того, что стропила фиксируются к мауэрлату посредством использования уголков с опорными брусьями (может выполняться вырез «седло» в стропильной ноге).

Крепление стропил деревянного дома

В этом случае нельзя использовать жесткую фиксацию. Здание дает усадку, которая способна достигать существенных масштабов. Чтобы предотвратить повреждения стропильной системы и нарушение герметичности, применяют скользящий метод крепления к мауэрлату (верхнему венцу).

Существует два вида стропильных ног по конструктивным признакам:

• наслонные с опорой в верхней и нижней точке;
• висячие с опорой только в нижней точке, вверху они упираются друг в друга.

Скользящий крепеж имеет ограничения. Он возможен только для наслонных стропил. Если использовать такой вариант без опоры под коньком, система просто разъедется под нагрузкой (при действии горизонтального распора). Учитывая два требования получается, что установка висячих стропил в деревянном здании невозможна.

При использовании скользящего метода крепления стропил к мауэрлату в верхней точке их тоже фиксируют шарнирно. Такая технология позволяет менять угол наклона скатов при усадке здания без разрушения и недопустимых деформаций крыши.

Порядок работ выглядит следующим образом:

• 1) монтаж конькового бруса, проверка его расположения (центральность, горизонтальность);
• 2) в мауэрлате делают небольшие запилы в местах установки балок крыши или подготавливают зарубки на стропилах;
• 3) установка фронтонных стропильных ферм;
• 4) фиксация ног с помощью скользящих кронштейнов (такие продают уже готовыми к использованию с отверстиями под крепеж на мауэрлат и стропило);
• 5) натягивают веревку, по которой устанавливают остальные элементы.

При выполнении работ контролируют, чтобы крепление позволяло крыше беспрепятственно опускаться вниз. Для этого большую часть подвижной салазки отводят вверх.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Фото:

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Фото:

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Фото:

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Фото:

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.
